Caractéristiques techniques	Capteur de pression, technologie de mesure capacitive, plage de mesure 0-10 bar
Utilisation	Conçu pour la surveillance de la pression dans les systèmes hydrauliques et pneumatiques
Maintenance et réparation	Vérifier régulièrement l'étanchéité et le fonctionnement, remplacer les joints si nécessaire
Sécurité	Utiliser dans les limites de pression spécifiées, éviter les chocs mécaniques
Informations générales	Compatible avec divers fluides, installation facile avec raccords standards

FOIRE AUX QUESTIONS - IG5920 IFM

Qu'est-ce que l'IFM IG5920 ?

L'IFM IG5920 est un dispositif non catégorisé qui peut être utilisé dans divers domaines industriels pour des applications spécifiques.

Comment installer l'IFM IG5920 ?

Pour installer l'IFM IG5920, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les normes de sécurité et les recommandations de montage.

Quels sont les problèmes courants rencontrés avec l'IFM IG5920 ?

Les problèmes courants incluent des erreurs de connexion, des dysfonctionnements électriques et des configurations incorrectes. Vérifiez les connexions et les paramètres de configuration.

Comment résoudre un problème de connexion avec l'IFM IG5920 ?

Assurez-vous que tous les câbles sont correctement branchés et en bon état. Vérifiez également que l'alimentation est adéquate et que le dispositif est configuré correctement.

Où puis-je trouver le manuel d'utilisation de l'IFM IG5920 ?

Le manuel d'utilisation est généralement disponible sur le site officiel du fabricant ou peut être fourni avec le produit. Vous pouvez également contacter le support technique pour l'obtenir.

Que faire si l'IFM IG5920 ne fonctionne pas comme prévu ?

Essayez de redémarrer le dispositif, de vérifier les connexions et de consulter le manuel pour des solutions spécifiques aux problèmes. Si le problème persiste, contactez le support technique.

L'IFM IG5920 est-il compatible avec d'autres dispositifs ?

La compatibilité dépend des spécifications techniques. Consultez la documentation technique pour vérifier les compatibilités avec d'autres dispositifs.

Comment effectuer la maintenance de l'IFM IG5920 ?

Effectuez des vérifications régulières des connexions, nettoyez le dispositif si nécessaire et suivez les recommandations de maintenance décrites dans le manuel d'utilisation.

Quelle est la garantie de l'IFM IG5920 ?

La garantie standard pour l'IFM IG5920 est généralement de 1 à 2 ans, selon le fabricant. Vérifiez les conditions spécifiques de garantie fournies avec le produit.

MODE D'EMPLOI IG5920 IFM

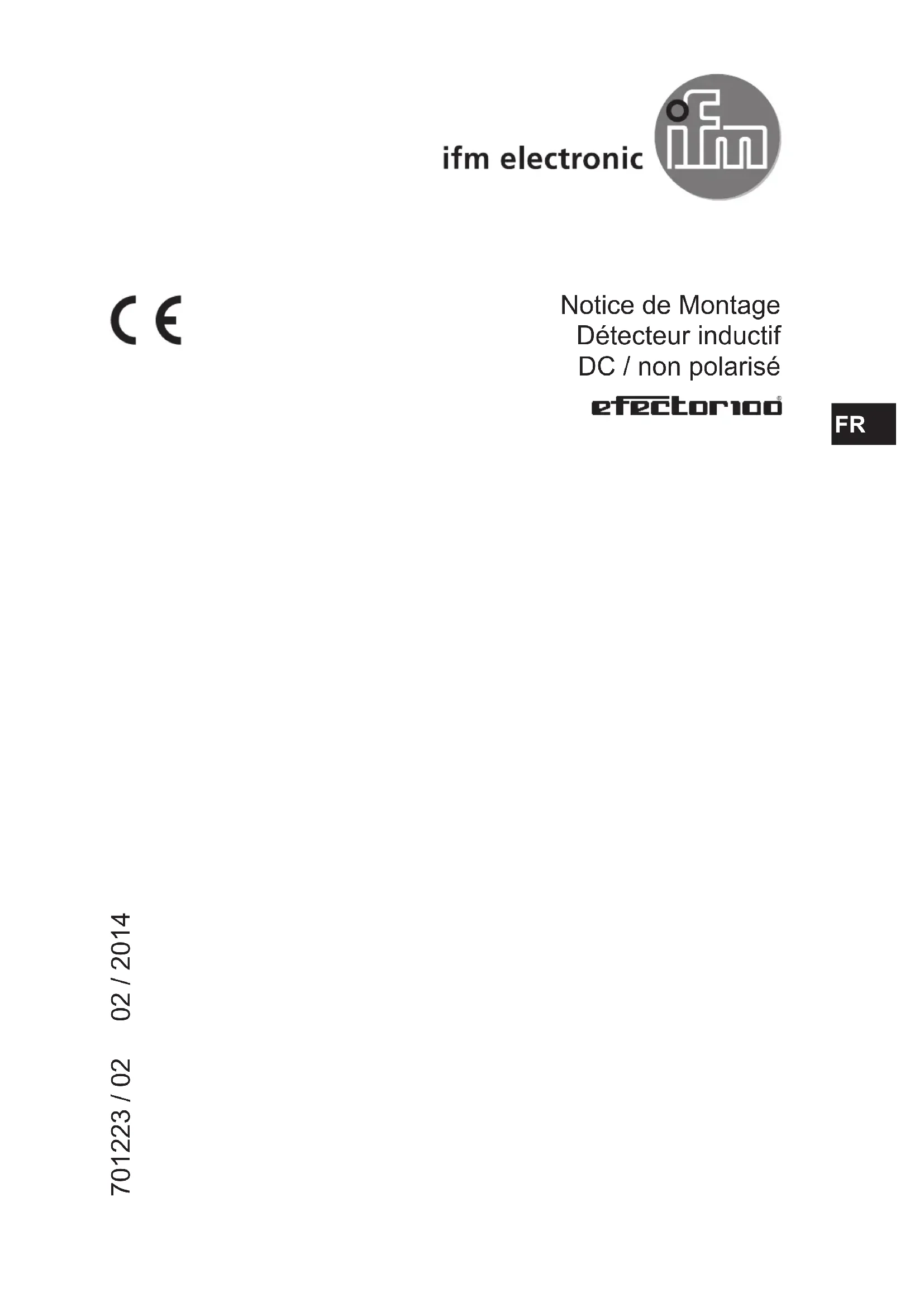

Notice de Montage Détecteur inductif DC / non polarisé 701223 / 02 02 / 2014 FR2 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l’étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d’autres métaux portée inférieure à Sn). Montage

• Encastrable(voirl’étiquette:Sn=Xmmf)oumontagenonencastré (Sn=Xmmnf)(→fig.1).

• Zonededégagementautourdelafaceactivepourmontagesurbâtimétallique (→fig.2).

• Distancesminimaleslorsqueplusieursdétecteursdelamêmeversionsont montés(→fig.3,4). Sn = x mm f Sn = x mm nf

Raccordement électrique ►Mettrel’installationhorstensionavant leraccordementd’appareil(→fig.5).

• Silecâbleestd’unelongueursupérieureà30metsilesfilssontsupérieursà 0,5mm²,lecâbledevraêtreinstalléséparémentdessourcesparasites(àune distanced’env.50cm)ouuncâbleblindédevraêtreutilisé.

• Raccorderlachargeavantlamisesoustension.

• Lesvaleursd’intensitédecourant/courantdesortieminimumdoiventêtre respectées.

• Sideschargescapacitivessontutilisées,ilfauts’assurerquelecourantde sortie à l’appel n’est pas dépassé.4 ►Nepasraccorderdeschargesd’unefaiblerésistance(parex.lampes) directementàundétecteur.Commuterceschargesviaunrelais(→fig.6):

►Pourleschargesinductives,un circuitRCdoitêtremontéenparallèle àlacharge(→fig.7).

►Pourlesdétecteurs2filsunecharge tropfaiblepeutcauserunmauvais fonctionne-ment.Danscecas, unerésistancedoitêtremontéeen parallèlesurlacharge(→fig.8).

• Encasdemontageensérielachutedetensiondechaqueappareildoitêtre prise en compte.5

►Eviterlemontageenparallèledesappareils2fils(àutiliseruniquementdans lescasexceptionnels,vérifierlebonfonctionnement,→fig.9):

►Latensiond’alimentationdoitcorrespondreauxvaleursindiquéessur l’étiquette.Siellen’estpasstabilisée,uncondensateurdevraitêtreraccordé (à24Vet1Aparexempleuncondensateurde1000µF,50WV,→fig.10):
