ID9916 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	ID9916
Portée nominale (Sn)	50 mm
Portée de travail (Sa)	40 mm (montage encastré / encastré et en retrait) ; 35 mm (montage non encastré)
Matériau de référence	Acier 37
Alimentation	10-30 V DC (typique pour capteurs inductifs IFM)
Sortie	Commutation (normalement PNP ou NPN selon version)
Indication LED	Verte (tension présente) ; Jaune (sortie commutée)
Montage mécanique	Sur rail DIN ou à l'aide d'un dispositif de montage
Types de montage	Non encastré, encastré, encastré et en retrait
Raccordement électrique	Connecteur orientable par pas de 45°
Protection électrique	Fusible miniature recommandé (selon fiche technique)
Compatibilité électromagnétique	Conforme EN 60947-5-2
Entretien	Aucun entretien nécessaire ; garder la face active propre et exempte de dépôts métalliques
Température de fonctionnement	-25°C à +70°C (estimation typique)
Degré de protection	IP65 (estimation typique pour capteurs IFM)
Dimensions approx.	Longueur 80 mm, diamètre 30 mm (estimation)
Poids approx.	150 g (estimation)

FOIRE AUX QUESTIONS - ID9916 IFM

Quelle est la portée de détection de l'ID9916 ?

La portée nominale (Sn) est de 50 mm sur acier 37. La portée de travail (Sa) est de 40 mm en montage encastré ou encastré et en retrait, et de 35 mm en montage non encastré.

Quels métaux le capteur détecte-t-il ?

Le capteur détecte tous les métaux sans contact. Les portées sont données pour l'acier 37 ; pour d'autres métaux, la portée peut être inférieure à 50 mm.

Comment monter l'ID9916 ?

Il peut être monté sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage. Trois configurations sont possibles : non encastré, encastré, ou encastré et en retrait. Respectez les distances de dégagement autour de la face active.

Quelle tension d'alimentation faut-il utiliser ?

La tension d'alimentation typique pour les capteurs IFM est de 10 à 30 V DC. Vérifiez la fiche technique pour les valeurs exactes.

Comment raccorder le capteur électriquement ?

Mettez l'installation hors tension avant le raccordement. L'embase du connecteur peut pivoter par pas de 45°. Si spécifié, insérez un fusible miniature selon la fiche technique.

Que signifient les LED sur le capteur ?

La LED verte indique que la tension d'alimentation est présente. La LED jaune s'allume lorsque la sortie est commutée (détection d'un objet métallique).

Quel entretien nécessite l'ID9916 ?

L'appareil ne nécessite aucun entretien particulier. Assurez-vous simplement que la face active et l'espace libre soient exempts de dépôts et de corps étrangers métalliques.

Peut-on monter plusieurs capteurs côte à côte ?

Oui, mais il faut respecter des distances minimales pour éviter les interférences. Ces distances dépendent du type de montage ; consultez la notice pour les valeurs précises.

L'ID9916 est-il protégé contre les courts-circuits ?

Il est recommandé d'insérer un fusible miniature selon la fiche technique. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Quelle est la norme CEM respectée ?

L'appareil est en harmonie avec les exigences de la norme EN 60947-5-2.

MODE D'EMPLOI ID9916 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation.

• Portée nominale (Sn): 50 mm,
• Portée de travail (Sa): 40mm (encastré / encastré et en retrait); 35mm (montage non encastré).

(Valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à 50 mm).

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

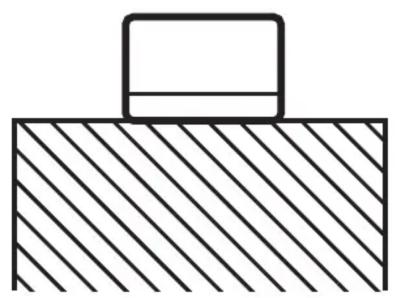

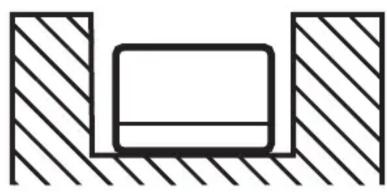

3 possibilités de montage:

non encastré, encastré, encastré et en retrait

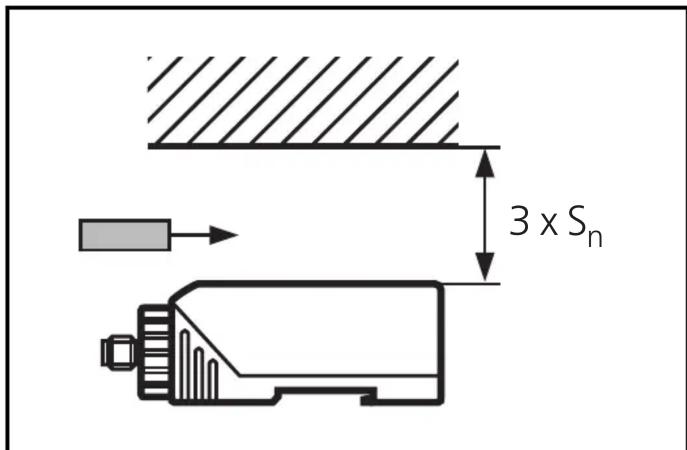

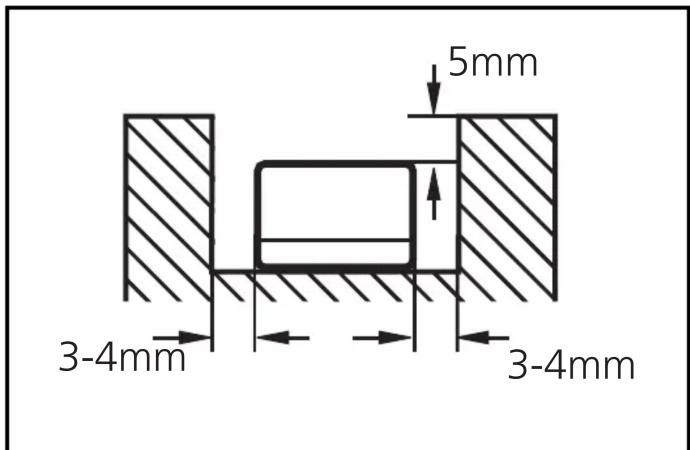

Zone de dégagement autour de la face active pour montage sur bâti métallique

Pour toutes les possibilités de montage. En plus pour montage encastré et en retrait.

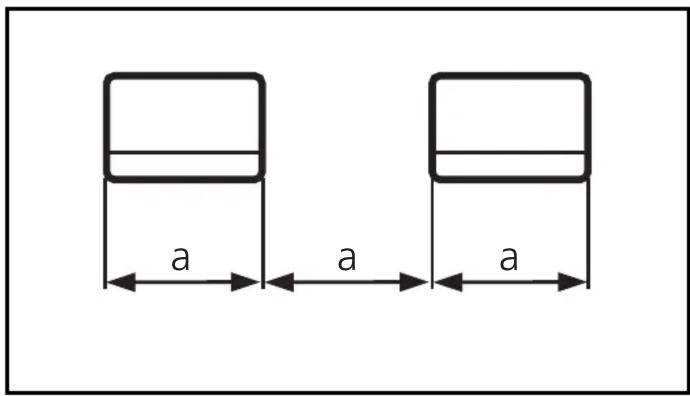

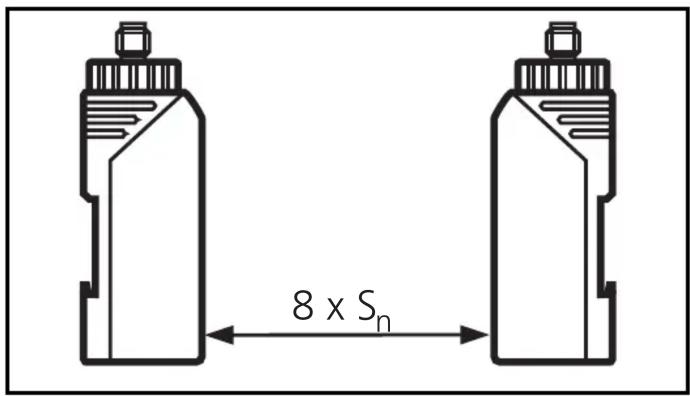

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

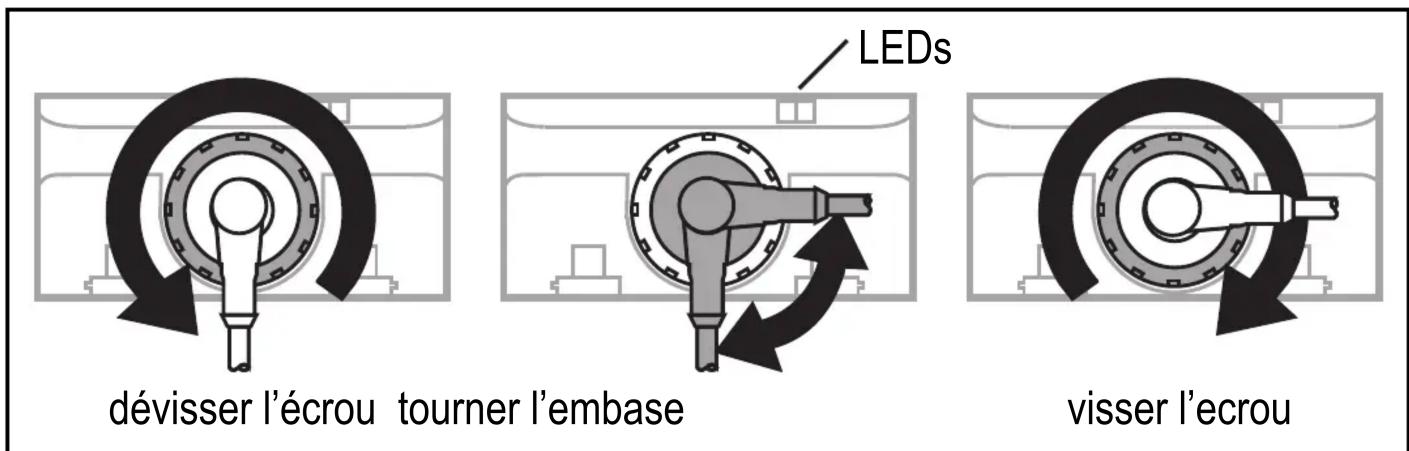

L'embase des appareils avec connecteur peut pivoter (en pas de).

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED verte est allumée lorsque la tension d'alimentation est appliquée.

La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut. CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
