| Type de produit | Boîtier de contrôle RFID industriel |
| Marque / Modèle | IFM / DTE100 |
| Dimensions (approx.) | 150 x 100 x 50 mm |
| Poids (approx.) | 500 g |
| Alimentation | 24 V DC via connecteur M12, consommation max. 3 A |
| Protection | IP67 (avec capuchons et connecteurs serrés à 1 Nm) |
| Interfaces bus de terrain | Profibus DP-V0/DP-V1 isolé galvaniquement, débit 9600 baud à 12 Mbaud |
| Interface de configuration | Ethernet 10/100 Mbps, TCP/IP, serveur HTTP (adresse IP usine 192.168.0.79) |
| Voies process | 4 voies configurables : entrée/sortie CEI 61131 ou antenne RFID (ANT51x) |
| Fonctions principales | Contrôle RFID, échange de données avec API via Profibus, configuration via navigateur web |
| Montage | Sur rail DIN (NS35/15 ou NS35/7,5) ou platine de montage (2 vis M4) |
| Distance minimale de montage | 10 mm par rapport aux autres objets |
| Raccordement électrique | Par électricien qualifié, mise hors tension avant, selon normes nationales/internationales |
| Indications LED | LED pour AUX, PROFIBUS, COM, IO1…IO4 avec codes d'état |
| Rétablissement configuration usine | Shunt sur broches 1 et 3 du raccord IO-3, mise sous tension |
| Diagnostic | Par diagnostic Profibus DP et LED d'état |
| Entretien et nettoyage | Aucun entretien spécifique ; élimination écologique selon réglementations nationales |
| Sécurité | Ne pas ouvrir, ne pas introduire d'objets, éviter les corps étrangers métalliques |
| Pièces détachées / accessoires | Câbles, connecteurs, résistance de terminaison, capuchons de protection (réf. ifm : E73004, E70390, E12315…) |
| Homologations | CE ; autres homologations disponibles sur www.ifm.com |
| Manuel d'utilisation | Disponible sur www.ifm.com fiche technique DTE100 |
FOIRE AUX QUESTIONS - DTE100 IFM
Questions des utilisateurs sur DTE100 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Boîtier de contrôle industriel au format PDF gratuitement ! Retrouvez votre notice DTE100 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DTE100 de la marque IFM.
MODE D'EMPLOI DTE100 IFM
Notice d'utilisation
Boîtier de contrôle RFID
efector190
DTE100
DE
UK
FR
706095/00 10/2011
Inhalt
1 Vorbemerkung 4
1 Remarque préliminaire 4
1.1 Remarques sur ce document 4
1.2 Symboles utilisés 4
2 Consignes de sécurité 4
2.1 Général 4
2.2 Montage et raccordement electrique 4
2.3 Interventions sur l'appareil 5
3 Fonctionnement et caractéristiques 5
3.1 Interface bus de terrain " PROFIBUS IN " et " PROFIBUS OUT "............6
3.2 Interface de configuration " COM" 6
3.3 Antennes RFID 6
3.4 Exigences au maitre Profibus DP 6
4 Fonction 6
5 Montage 7
5.1 Distance de montage 7
5.2 Position de montage 7
5.3 Possibilities de montage 8
5.3.1 Montage sur rail DIN 8
5.3.2 Démontage 8
5.3.3 Platine de montage 9
6 Raccordement electrique 10
6.1 Alimentation en tension AUX 10
6.2 Raccordement bus de terrain PROFIBUS IN 11
6.2.1 Adresse Profibus 11
6.3 Raccordement bus de terrain PROFIBUS OUT 11
6.3.1 Réglages usine des paramètres Ethernet 13
6.4.1 Utilisation comme entrée/sorting selon CEI 61131 14
6.4.2 Utilisation avec des têtes d'écriture/de lecture RFID 14
6.5 Raccordement de la terre fonctionnelle 15
6.5.1 Montage sur rail DIN 15
6.5.2 Platine de montage 15
7 Elements de service et d'indication 16
2
7.1 Rétablit les réglages usine 16
7.2 Indications LED 16
7.2.1 LED AUX 16
7.2.2 LED PROFIBUS 17
7.2.3 LED COM 17
7.2.4 LEDIO1...IO4 18
7.2.5 Indications LED apparel spéciales 19
8 Diagnostic 20
9Données techniques 20
9.1 Fiches techniques 20
9.2 Manuel d'utilisation 208
10 Maintenance, réparation et élimination 20
11 Homologations/normes 20

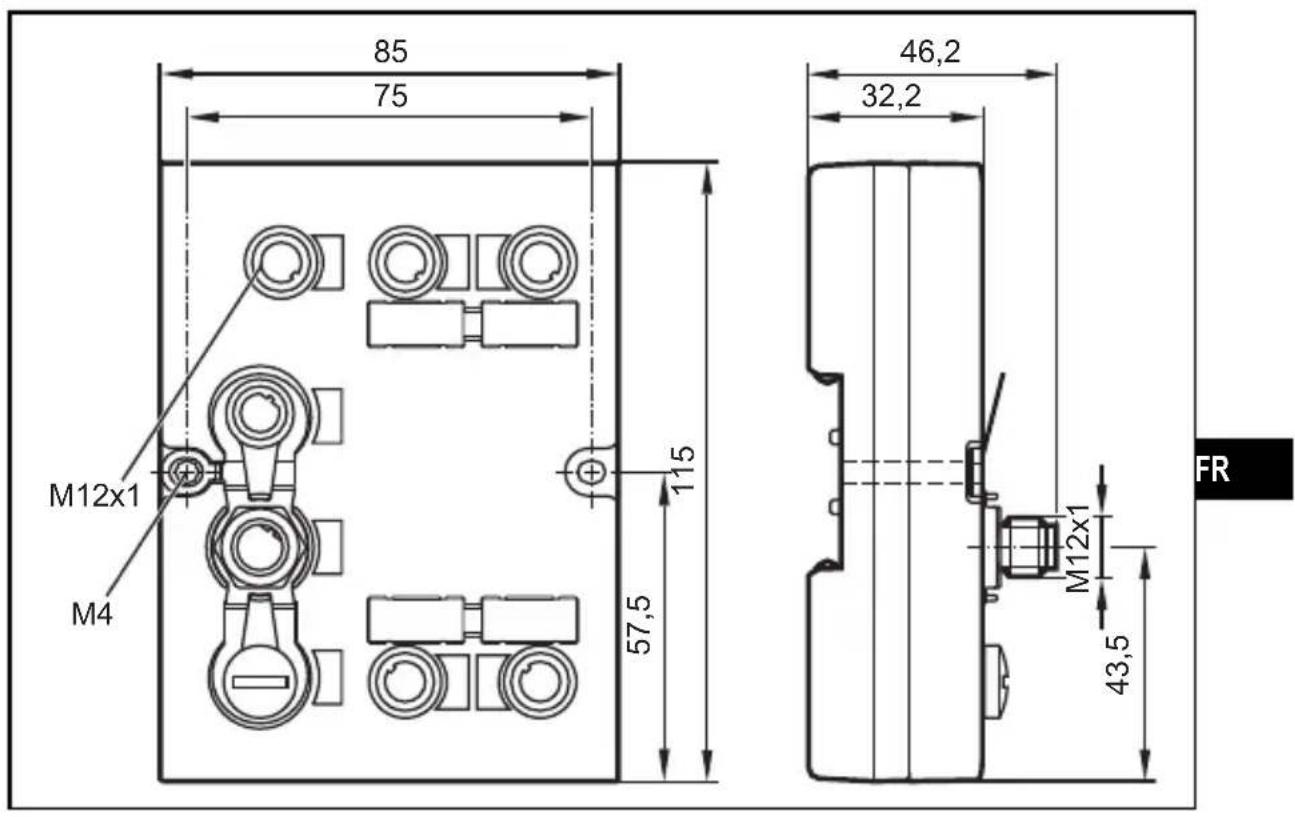

12 Schema d'encombrement 21
Licences et marques
Microsoft® et Internet Explorer® sont des marques enregistrées de Microsoft Corporation. Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives.

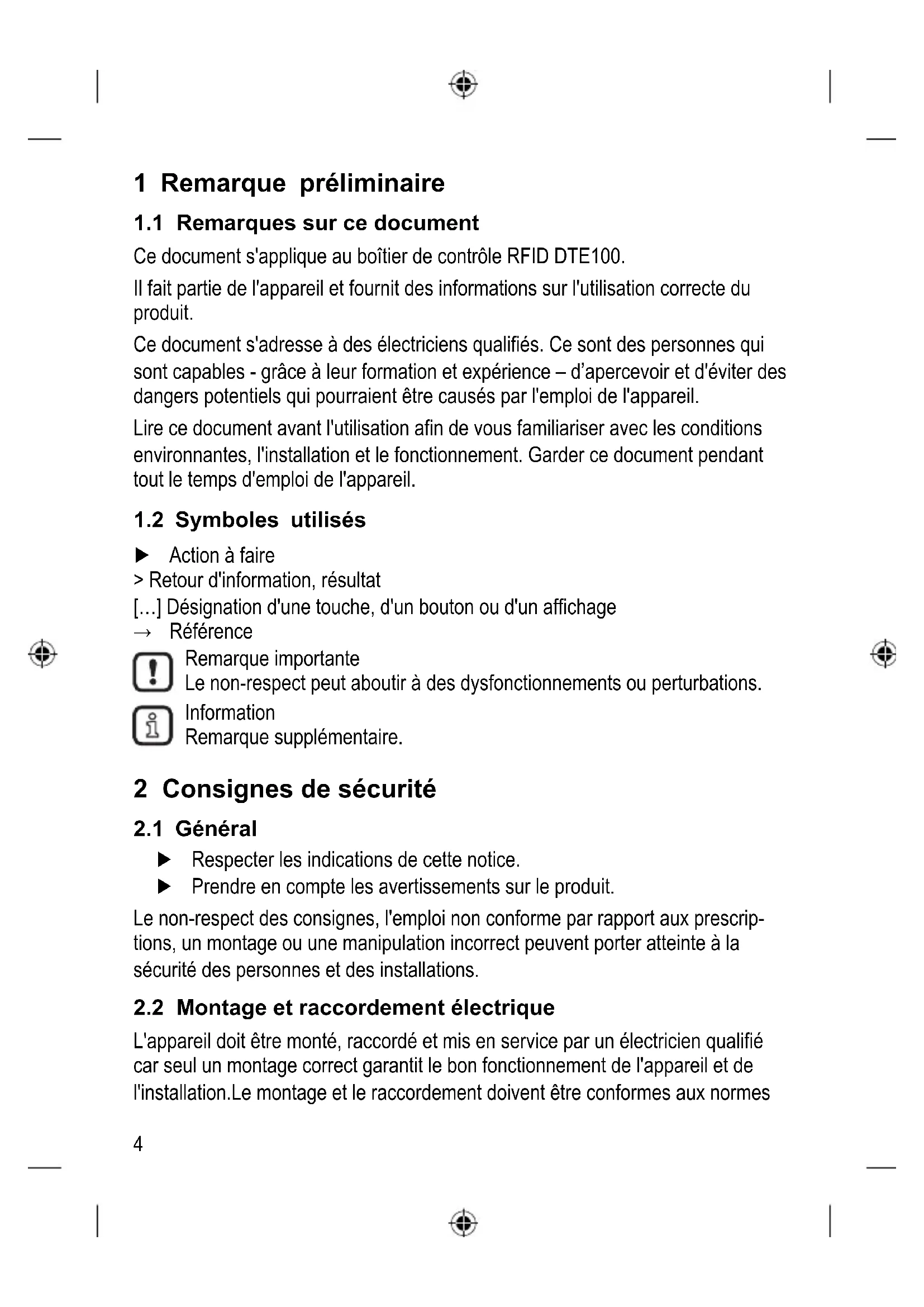

1 Remarque préliminaire
1.1 Remarques sur ce document
Ce document s'applique au boîtier de contrôle RFID DTE100.
Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.
Ce document s'adresse à desElectriciens qualifiés. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'apercevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil.
Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'emploi de l'appareil.
1.2 Symboles utilisés
Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Reforence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire.
2 Consignes de sécurité
2.1 Général
Respecter les indications de cette notice.
Prendre en compte les averissements sur le produit.
Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.
2.2 Montage et raccordement électrique
L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation. Le montage et le raccordement doivent être conformes aux normes
nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.
Il s'agit d'un produit de la classe A. Dans un environnement résidentiel, ce produit peut cause des problèmes de radiodiffusion. Dans ce cas, l'utilisteur doit eventuallyment prendre les mesures correspondantes.
2.3 Interventions sur l'appareil
Des interventions sur l'appareil ne sont pas autorisées etaboutissent à une exclusion de responsabilité et de garantie. Des interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations.
Ne pas ouvrir l'appareil.
Ne pas introduire des objets dans l'appareil.
Eviter la pénetration de corps étrangers métalliques.
3 Fonctionnement et caractéristiques
Une interface Profibus DP ainsi que 4 voies pour le raccordement des apparciels de terrain sont intégrées dans le boîtier de contrôle RFID DTE100. Chaque voie peut être utilisée pour le raccordement d'une antennne RFID ou comme entrée/ sortie selon CEI 61131.
L'appareil
- contrôle l'échange de données avec les antennes RFID ou avec le niveau capteur/actionneur.
- communique avec le niveau API supérieur via Profibus.
- permit la configuration de l'appareil via un serveur WEB.
Examples dapplications :
- Contrôle du flux de manutention dans des lignes de production
- Gestion de magasin grâce à une détction automatique des produits stockés
- Gestion de cuves, préparation de commandes ou traçabilité des produits fabriqués
3.1 Interface bus de terrain " PROFIBUS IN " et " PROFIBUS OUT "
- Interface Profibus DP-V0/DP-V1 isolée galvaniquement
- Débit de transmission 9600 à 12 Mbaud
- Distance maximum entre la passerelle et l'hote : en fonction du début de transmission
Max. 127 participants, 32 par segment
3.2 Interface de configuration " COM "
10 Mbps et 100 Mbps
- TCP/IP - Transport Control Protocol/Internet Protocol
- UDP - User Datagram Protocol
- Fonctionnalité IT: serveur HTTP
M12, Twisted-Pair
3.3 Antennes RFID
L'appareil supporte jusqu'à 4 têtes d'écriture/de lecture RFID de type ANT51x d'ifm electronic gmbh.
Informations sur les têtes d'écriture/de lecture sur notre site web à :
www.ifm.com Fiche technique: ANT51
3.4 Exigences au maitre Profibus DP
Maitre Profibus DP classe 1 (DPM1) avec support DPV0 ou
Maitre Profibus DP classe 1 (DPM1) avec support DPV1 (récommandé)
En utilisant les services DPV1, le volume des données d'entrée/sorting du maître Profibus DP transmises cycliquement est considérablement réduit.
4 Fonction
Informations détaillées sur le principe de fonctionnement du système dans le manuel d'utilisation à :
www.ifm.com Fiche technique: DTE100 Notice d'utilisation
5 Montage

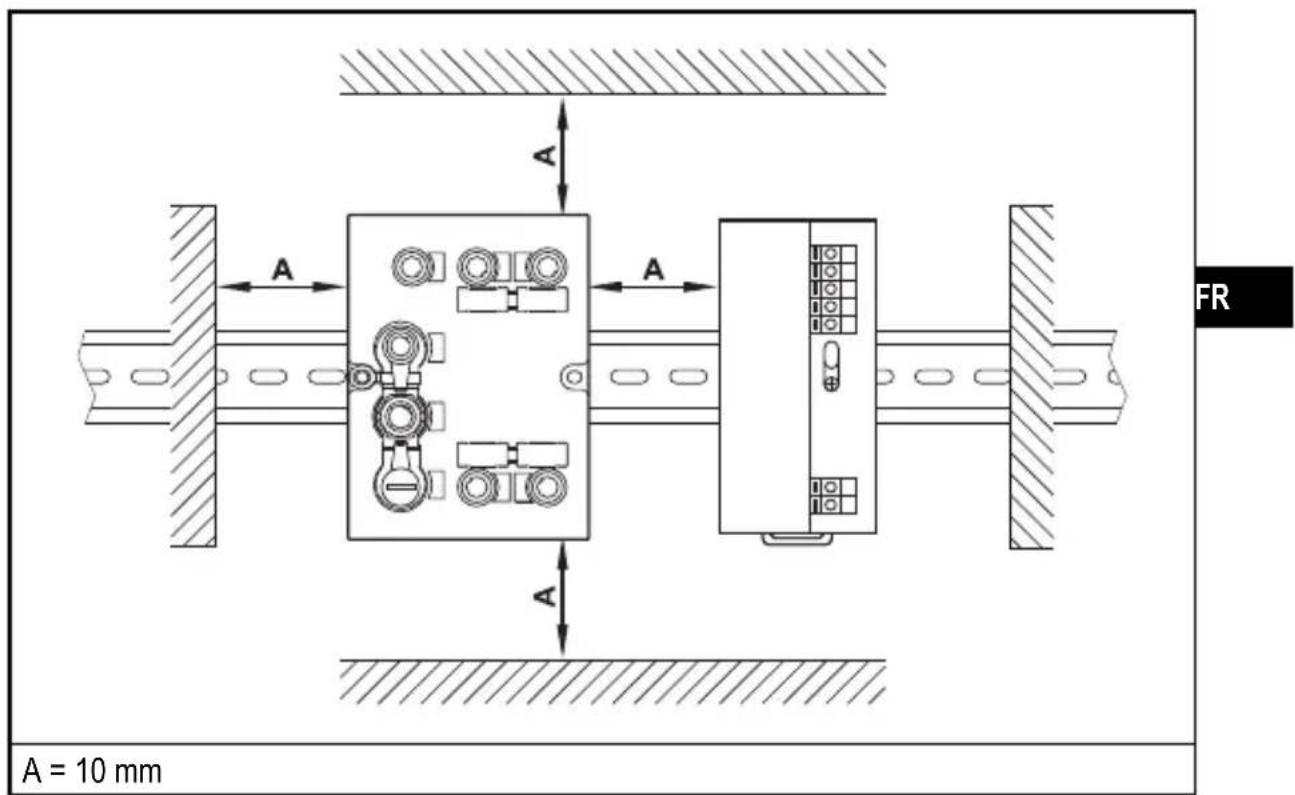

5.1 Distance de montage
En raison de I'échauffement interne de l'objet, il faut observer une distance minimale de 10 mm par rapport à d'autres objets lors du montage.
5.2 Position de montage
La position de montage peut être librement可以选择.
Le montage la tête la première n'est pas permitted dans un environnement humide.
5.3 Possibilities de montage

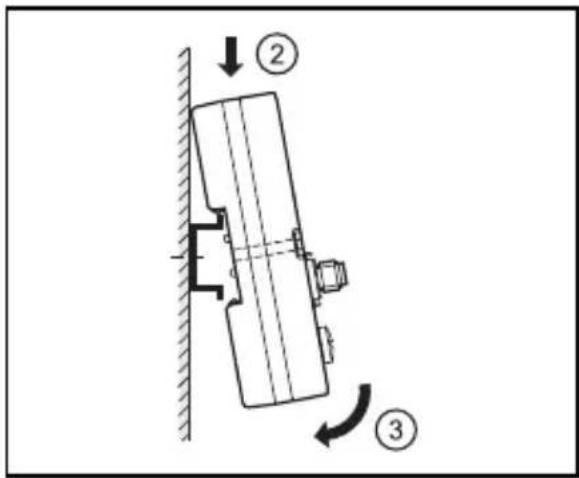

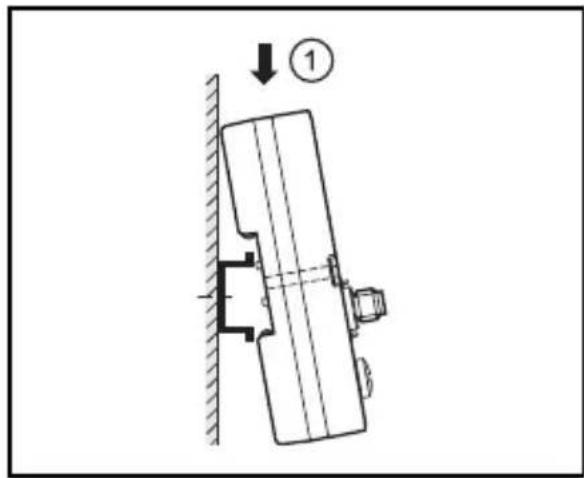

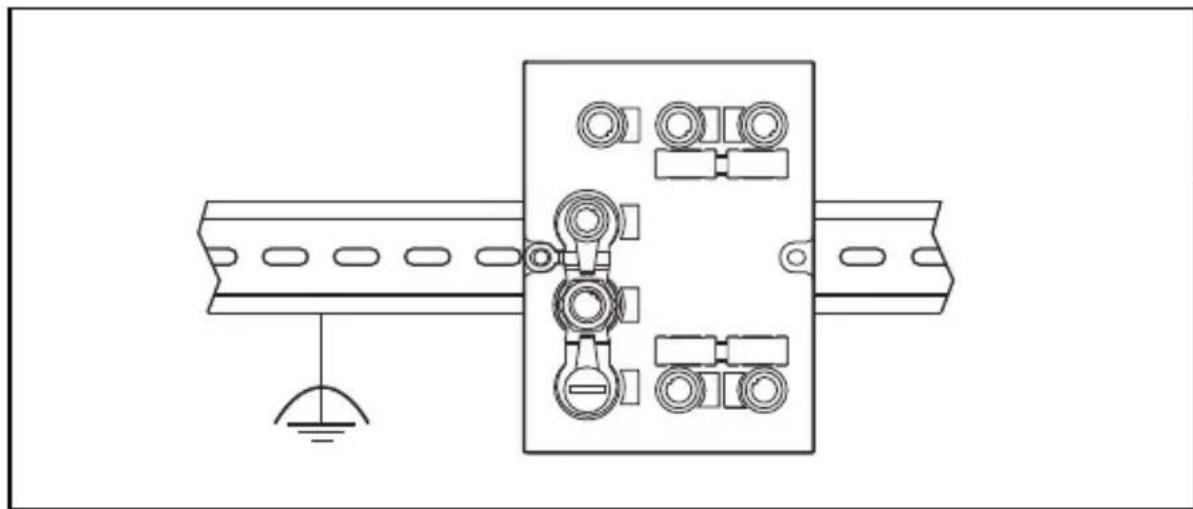

5.3.1 Montage sur rail DIN
L'appareil peut être monté sur les rails DIN de type NS35/15 ou NS35/7,5.
- Incliner l'appareil et positionner le clip de fixation sur l'arête supérieure du rail DIN.
- Pousser l'appareil vers le bas.
- En même temps, pivoter l'appareil en direction du rail DIN.

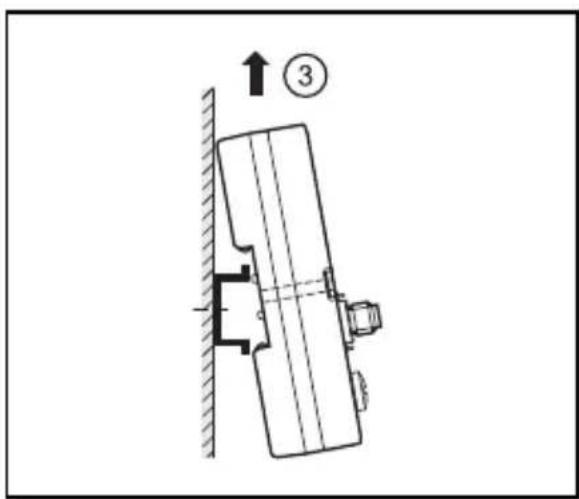

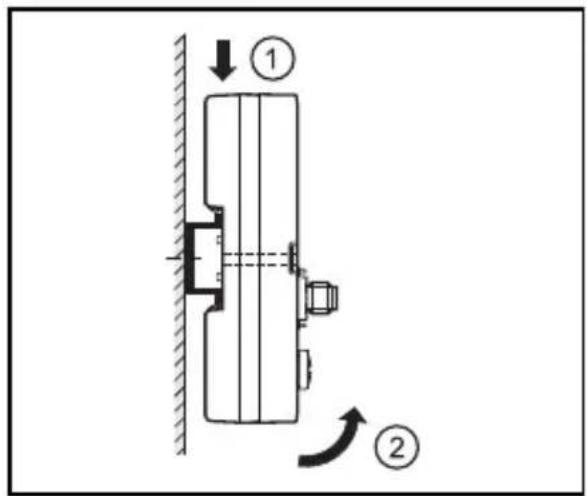

5.3.2 Démontage
- Pousser l'appareil vers le bas.
- En même temps, pivoter l'appareil vers le haut.
- Enlever l'appareil vers le haut.

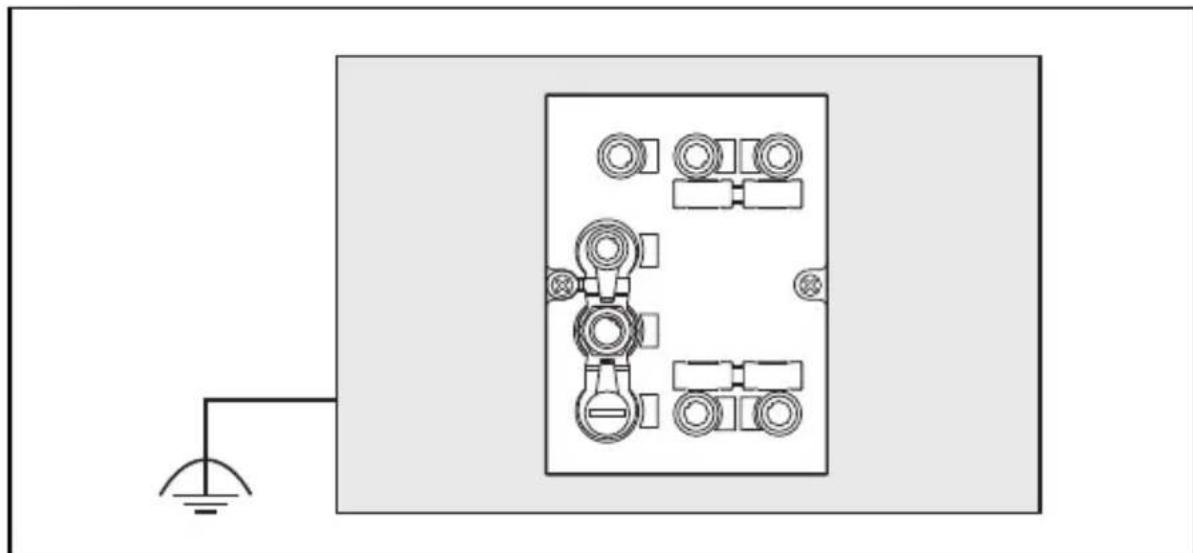

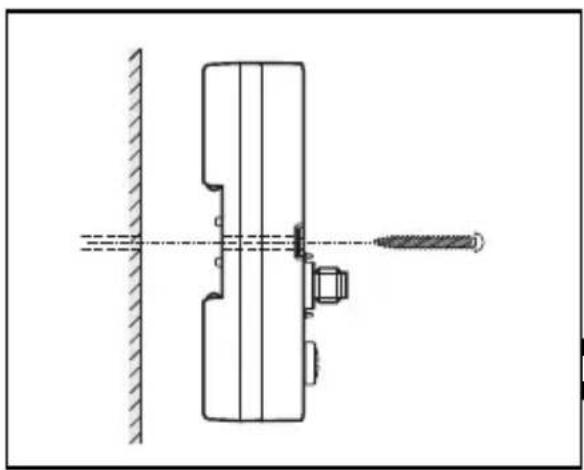

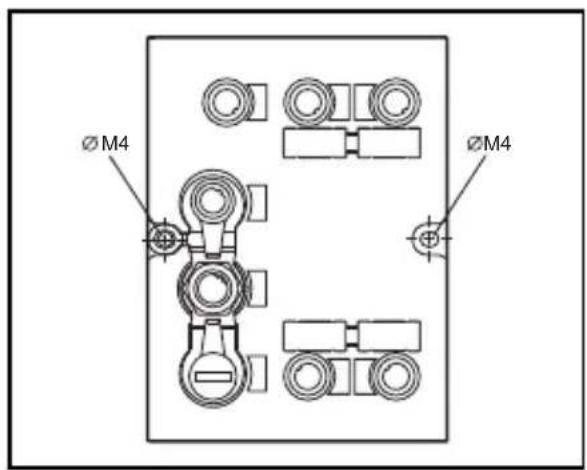

5.3.3 Platine de montage
L'appareil peut être fixé sur une platine de montage avec 2 vis (M4 x 35 ou plus longue).
FR
Ce type de montage est recommandé en cas d'exigences de vibration et chocs élevées.
6 Raccordement électrique
L'appareil doit être monté par un électricien qualifié.
Avant le raccordement de l'appareilmettre l'installation hors tension.
Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique.
Assurer une alimentation en tension selon EN 50178, TBTS, TBTP.
Raccorder l'appareil selon le raccordement des broches indiqué cidesous.
Ne pas dépasser la consommation totale de 3 A de l'appareil.
Observer les points suivants afin de garantir l'indice de protection IP 67 :
Couvr les prises non utilisées avec des bouchons.
Serrer tous les bouchons et les connecteurs au couple de serrage de 1 Nm. D'autres accessoires correspondants à www.ifm.com
| Accessoires Rétérence ifm | |
| Bouchon E73004 | |
| Clé dynamométrique E70390 |
6.1 Alimentation en tension AUX
Raccorder l'appareil à l'alimentation en courant via un cable de raccordement M12.
| 1 2 5 4 3 | Broche Affectation | |
| 1 24 V DC | ||
| 2 non raccordé | ||
| 3 | 0 V | |
| 4 non raccordé | ||
| 5 non raccordé | ||
Pour les câbles de raccordement appropriés consulter : www.ifm.com Fiche technique: DTE100 Accessoires
6.2 Raccordement bus de terrain PROFIBUS IN
Raccorder l'appareil au maitre Profibus DP, par ex. S7-315 DP, via un cable de raccordement Profibus M12 approprié.
| 5 2 1 3 4 Remarque : cable de raccordement blindé necessaire | Broche Affectation |
| 1 non raccordé | |
| 2 RxD/TxD-N (bus A) | |
| 3 non raccordé | |
| 4 RxD/TxD-P (bus B) | |
| 5 non raccordé |
Les câbles de raccordement suivants sont commandés pour l'utilisation avec l'appareil :
| Descriptif Rétérence ifm | |
| Câble de raccordement, droit - coudé E12316, E12317 | |
| Connecteur mâle, droit E12318, E12319 | |
| Connecteur fémeille, droit E12320, E12321 | |
6.2.1 Adresse Profibus
| Adresse Profibus à la livraison : 126 |
L'adresse peut être adaptée via le serveur web intégré (→ chapitre 6.4) ou via un maître Profibus DP approprié classe 1 ou 2.
6.3 Raccordement bus de terrain PROFIBUS OUT
Raccorder l'appareil au prochain participant Profibus DP via un cable de raccordement Profibus M12 approprié.
- Comme alternative: raccorder la résistance de terminaison si l'appareil est opéré à l'extrémité du faiscau Profibus DP.
| 1 2 4 3 Remarque: câble de raccordement blindé necessaire | Broche Affectation |
| 1 P5V | |
| 2 RxD/TxD-N (bus A) | |
| 3 DGND | |
| 4 RxD/TxD-P (bus B) | |
La résistance de terminaison suivant est appropriée pour l'emploi avec l'appareil :
| Descriptif Rétérence ifm | |
| Résistance de terminaison E12315 |
Pour le paramétrage et le diagnostic l'appareil estirqépéd'une interface Ethernet. Les réglages sont effectués via un navigateur, par ex. Microsoft Internet Explorer® à partir de V7.0.
Raccorder l'appareil à un PC via un cable de raccordement M12 approprié.
| 1 2 4 3 Remarque: câble de raccordement blindé necessaire | Broche Affectation |
| 1 TD+ | |
| 2 RD+ | |
| 3 TD- | |
| 4 RD- | |
Le cable de raccordement suivant est approprié pour l'emploi avec l'appareil :
| Descriptif Rétérence ifm | |
| Câble de raccordement Ethernet M12/RJ45 E12090 | |
6.3.1 Réglages usine des paramètres Ethernet
Les valeurs suivantes sont préregliées à la livraison :
| Paramètres Réglage usine | |
| Adresse IP 192.168.0.79 | |
| Adresse passerelle 192.168.0.100 | |
| Masque de sous-réseau 255.255.255.0 | |
| Autonégociation On |
Chaque raccord process peut être utilisé comme entrée/sorting selon CEI 61131 ou pour le raccordement d'une tête d'écriture/de lecture RFID. Le réglage des raccords se fait via la configuration du matériel du maître Profibus DP.
| 1 2 5 4 3 | Broche Affection |
| 1 L+ | |
| 2 entrée de commutation (I/Q) | |
| 3 L- | |
| 4 sortie de commutation (C/Qo) ou entrée de commutation (C/Qi) | |
| 5 non raccordé |
Mettre le boîtier de contrôle hors tension avant de raccorder des apparèils de terrain.
Noter que la consommation totale de l'appareil ne doit pas dépasser 3 A.
6.4.1 Utilisation comme entrée/sorting selon CEI 61131
Effectuer les réglages suivants dans le maître Profibus :
| Utilisation Exemple Configuration dans le maître Profibus DP | ||
| entrefee détecteur Input | ||
| sortie actionneur Output | ||
6.4.2 Utilisation avec des têtes d'écriture/de lecture RFID
Lors du raccordement d'une tete d'ecriture/de lecture RFID de type ANT51x, différents modes de fonctionnement sont disponibles :
| Mode de fonctionnement Configuration dans le maître Profibus DP | |
| exécution acyclique de com-mandes via PIB | PIB State |
| lire l'identification unique du TAG ou l'écrire sur le TAG. | RWH UID |
| exécution cyclique de com-mandes | RWH STRG |
Vous trouvez les détails sur les modes de fonctionnement disponibles dans le manuel d'utilisation à :
www.ifm.com Fiche technique: DTE100 Notice d'utilisation
6.5 Raccordement de la terre fonctionnelle
Afin d'assurer un fonctionnement sans problèmes l'appareil doit être raccordé à un potentiel électrique de la terre libre de tension extérieure.
6.5.1 Montage sur rail DIN
Le raccordement est effectué automatiquement via le rail DIN. Noter que le rail DIN doit être raccordé au potentiel électrique de la terre.
FR
6.5.2 Platine de montage
Pour la fixation de l'appareil sur une platine de montage, le raccordement se fait via la vis de fixation gauche. Noter que la platine doit être raccordée au potentiel électrique de la terre.
7 Éléments de service et d'indication
7.1 Rétablir les réglages usine
L'adresse Profibus et les paramètres Ethernet peuvent être remis aux réglages usine. Pour ceci procédé comme indiqué ci-dessous :
Déconnecter tous les cables de l'appareil.
Appliquer un shunt electriquement conducteur entre les broches 1 et 3 sur le raccord process IO-3.
Raccorder l'appareil à la tension d'alimentation et attendre jusqu'à ce que la LED jaune sur AUX et IO-3 clignote à env. 8 Hz.
Mettre l'appareil hors tension et le raccorder de nouveau.
Les réglages usine sont rétablis.
7.2 Indications LED
L'appareil affiche l'état actuel des interfaces via les LED d'état.
7.2.1 LED AUX
| LED verte LED jaune Etat Remarque | |||
| éteinte éteinte | aucune alimentation en tension | U AUX < 5 V | |
| allumée clignote à 2 Hz | alimentation en tension trop faible | 5 V ≤ U AUX ≤ 18 V | |
| allumée éteinte alimentation en tension ok 18 V ≤ U | aux ≤ 36 V | ||
| allumée clignote à 8 Hz | alimentation en tension trop forte | U AUX > 36 V | |
7.2.2 LED PROFIBUS
| LED rouge LED verte État Remarque | |
| allumée éteinte | aucune connexion au maître Profibus DP pile de protocoles Profibus DP dans l'appareil ne fonctionne pas ou aucune connexion au maître DP |
| allumée clignote à 2 Hz | la connexion au maître Profibus DP est établie, notamment échange de données cyclique l'appareil se trouve en état "WAIT_PRM" ou "WAIT_CFG" |
| éteinte allumée | la connexion au maître Profibus DP est établie, l'échange de données cyclique est en cours l'appareil se trouve en état "DATA_EXCH" |
FR
7.2.3 LED COM
| LED verte LED jaune Eta | Remarque | |
| éteinte éteinte | aucune connexion à une autre interface Ethernet correspondante | état lien " No Link " |
| allumée éteinte | la connexion 'a l'interface Ethernet est établie, aucun échange de données | état lien " Link ", " No traffic " |
| allumée | clignote sporadi- quement | la connexion à l'interface Ethernet correspondante est établie, l'échange de données est en cours |
7.2.4 LED IO1 ... IO4
Les indications LED des raccords process sont différentes pour chaque configuration de raccordement.
Utilisation comme entrée selon CEI 61131
| LED verte LED jaune Eta | Remarque | |
| éteinte éteinte interface | désactivée | l'interface dans le maître DP n'est pas configurée |
| allumée éteinte | interface activée, entrée au niveau bas (0 V) | - |
| allumée allumée | interface activée, entrée au niveau haut (24 V) | - |
| clignote à 8 Hz | clignote à 8 Hz surcharge ou court-circuit - |
Utilisation comme sortie selon CEI 61131
| LED verte LED jaune Eta | Remarque | |
| éteinte éteinte interface | désactivée | l'interface dans le maître DP n'est pas configurée |
| allumée éteinte | interface activée, sortie au niveau bas (0 V) | - |
| allumée allumée | interface activée, sortie au niveau haut (24 V) | - |
| clignote à 8 Hz clignote à 8 Hz | surcharge ou court-circuit - |
Utilisation avec des têtes d'écriture/de lecture RFID
| LED verte LED jaune Eta | Remarque | |
| éteinte éteinte interface | désactivée | l'interface dans le maître DP n'est pas configurée |
| clignote à 2 Hz | éteinte | interface activée, antenné désactivée |
| allumée éteinte | interface activée, le TAG n'est pas dans le champ | - |
| allumée allumée | interface activée, le TAG est dans le champ | - |
| clignote à 8 Hz | clignote à 8 Hz | surcharge, court-circuit ou erreur de communication |
FR
7.2.5 Indications LED apparel spéciales
| LED Etat Remarque | ||
| LED AUX verte allumée LED AUX jaune clignote à 8 Hz LED IO1...IO4 jaunes clignotent à 8 Hz | l'appareil se trouve en mode de service " système d'urgence démarré " | une mise à jour duprogiciel est nécessaire et peut être effectue via le serveur web |
| LED AUX verte allumée LED AUX jaune clignote à 8 Hz LED IO1...IO4 vertes clignotent à 8 Hz LED IO1...IO4 jaunes clignotent à 8 Hz | erreur grave, l'appareil doit être returné | erreur du matériel ou données permanentes dans l'appareil sont corrompues. |
| LED Etat Remarque | |
| LED AUX verte allumée | rétablissement des régles usine |
| LED AUX jaune clignote à 8 Hz | |
| LED IO3 jaune clignote à 8 Hz |
8 Diagnostic
Des erreurs se produitant pendant le fonctionnement peuvent être évaluées via le diagnostic Profibus DP ainsi que via les LED d'etat (chapitre 7 ).
9 Données techniques
9.1 Fiches techniques
Des fiches techniques sont disponibles à :
www.ifm.com Fiche technique: DTE100
9.2 Manuel d'utilisation
Le manuel d'utilisation est disponible à :
www.ifm.com Fiche technique: DTE100 Notice d'utilisation
10 Maintenance, réparation et élimination
Assurer une élimination ecologique de l'appareil selon les règlements nationaux en vigueur.
11 Homologations/normes
La Déclaration de Conformité CE et les homologations sont disponibles à :
www.ifm.com Fiche technique: DTE100 Homologations

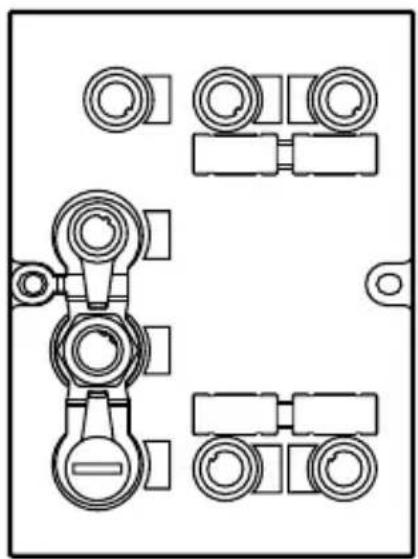

12 Schéma d'encombrement
