G1502S - Boîtier de contrôle industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de contrôle de sécurité
Marque et modèle	IFM G1502S
Dimensions (L x H x P)	50 x 105 x 114 mm (bornes comprises)
Poids	Environ 200 g
Alimentation	24 V DC (19,2…30 V DC), ondulation résiduelle 5 %
Consommation électrique	< 500 mA
Fonctions principales	Contrôle de sécurité pour détecteurs PNP, à impulsion de contrôle, commande bi-manuelle, arrêts d'urgence ; sorties relais avec/sans temporisation
Sorties relais	3 x NO sécurité sans tempo, 2 x NO sécurité avec tempo, 2 x signal non sécurité (1 NO + 1 NF), 1 sortie signal (Y7)
Pouvoir de coupure	6 A, 250 V AC / 24 V DC (≥ 6 mA), courant total max. 12 A
Programmation temporisation	Par commutateur rotatif (0,25 s à 10 s) ; position F pour mode programmation
Indications LED	Power (vert), Fault (rouge), Fault T (rouge), K1, K2, T1, E1, E2 (jaune)
Niveau de sécurité	EN ISO 13849-1 catégorie 4 PL e, SIL 3 (CEI 61508)
PFHD	5,86 x 10⁻⁹/h
Durée d'utilisation (TM)	175 200 h
Température ambiante	-25…55 °C
Type de protection	IP 20
Matériau du boîtier	PA (polyamide)
Montage	Sur rail DIN, dans boîtier IP54 minimum
Entretien et nettoyage	Aucun entretien particulier ; mettre hors tension avant intervention
Pièces détachées et réparabilité	Renvoyer au fabricant en cas de défaut ; pas de pièces remplaçables par l'utilisateur
Informations générales	Notice d'utilisation fournie ; test complet après installation ; auto-test mensuel recommandé

FOIRE AUX QUESTIONS - G1502S IFM

Quelle tension d'alimentation est nécessaire pour le G1502S ?

L'alimentation doit être une tension continue de 24 V DC (19,2...30 V DC incluant l'ondulation résiduelle de 5 %). La puissance consommée est inférieure à 500 mA.

Comment programmer la temporisation au déclenchement ?

Mettez le commutateur rotatif en position F, mettez l'appareil hors tension puis sous tension. La LED jaune T1 clignote rapidement. Tournez le commutateur dans le sens horaire jusqu'à la valeur désirée (0,25 s à 10 s). Après 2,5 s, la LED T1 s'allume fixe : la programmation est mémorisée. Ne modifiez plus la position du commutateur.

Que faire si la LED Fault est allumée en rouge fixe ?

Cela indique généralement un défaut d'alimentation ou un câblage incorrect. Vérifiez la tension d'alimentation, les connexions (A1, A2, A3) et l'absence de court-circuit. Mettez l'appareil hors tension puis sous tension pour réinitialiser.

Puis-je raccorder des détecteurs de sécurité avec sorties PNP ?

Oui, le G1502S peut être utilisé comme boîtier de contrôle pour détecteurs de sécurité avec 2 sorties PNP (par ex. GM701S). Raccordez les sorties OSSD aux entrées S34 et S43. Consultez le chapitre 8.1 de la notice pour les détails.

Quel est le temps de réponse du boîtier en mode arrêt d'urgence ?

En mode arrêt d'urgence (chapitre 8.5), le temps de réponse pour la validation est de 110 ms et pour la demande de fonction de sécurité de 30 ms.

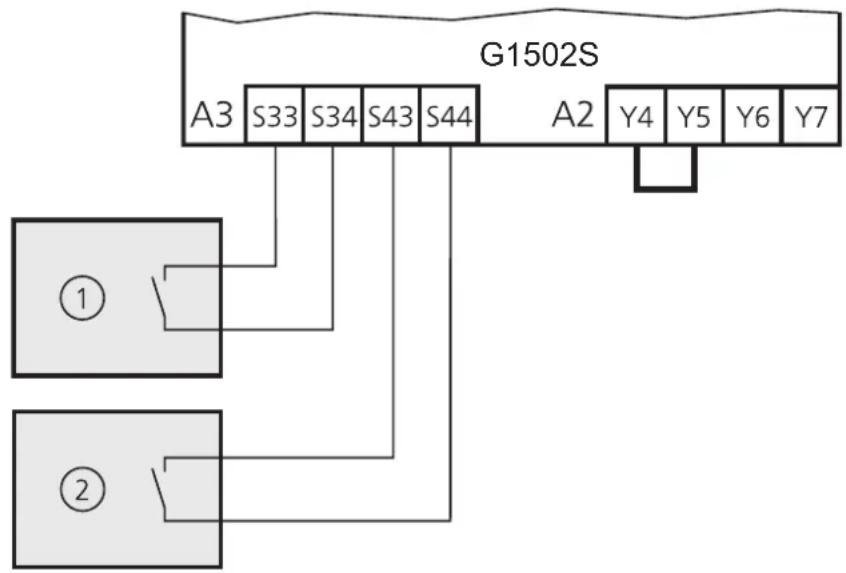

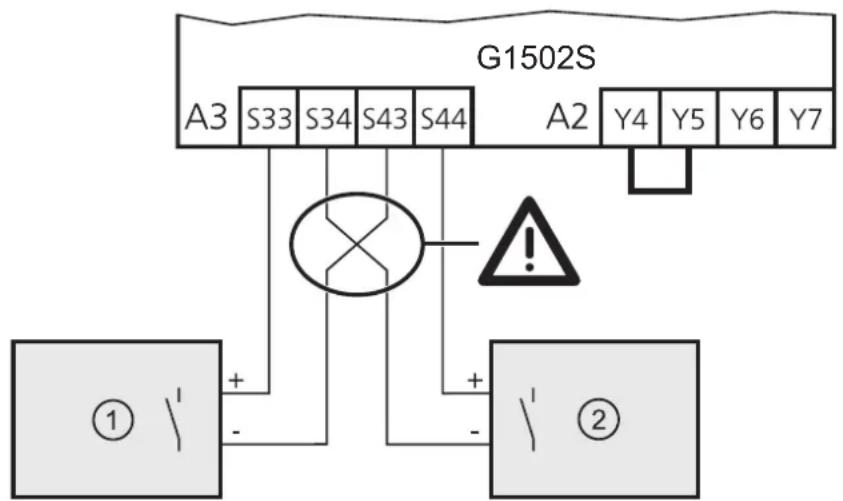

Comment raccorder des capteurs mécaniques pour une commande bi-manuelle ?

Raccordez les contacts normalement ouverts des capteurs aux entrées S33, S34, S43, S44 selon le schéma du chapitre 8.4.1. Un shunt Y4/Y5 est nécessaire. Ce montage est conforme au type IIIB ou IIIC de la norme EN 574.

Le boîtier affiche 'Fault T' et 'Fault' en même temps, que faire ?

Cela peut indiquer une modification de la position du commutateur rotatif après programmation, ou une programmation défectueuse. Mettez l'appareil hors tension, replacez le commutateur en position E (par défaut) ou re-programmez selon le chapitre 9.1.

Quel courant minimum est requis pour les contacts des capteurs ?

Pour les entrées de surveillance et les capteurs mécaniques, un courant minimum de 6 mA est nécessaire. Pour les entrées de surveillance des relais externes, le courant minimum est de 10 mA.

Comment effectuer un auto-test mensuel recommandé ?

L'auto-test peut être déclenché en mettant le boîtier brièvement hors tension ou en effectuant une mise en sécurité (ouvrir les contacts de sécurité). Répétez cette opération au moins une fois par mois.

Où trouver la notice d'utilisation complète ?

La notice d'utilisation originale est fournie avec l'appareil. Vous pouvez également la télécharger gratuitement en format PDF sur le site notice-facile.com ou sur le site du fabricant ifm.

MODE D'EMPLOI G1502S IFM

Notice d'utilisation originale Boîtier de contrôle de sécurité avec sorties relais sans et avec temporisation

G1502S

FR

80299340 / 00 11 / 2020

1 Remarque préliminaire ....4

1.1 Symboles utilisés....4

2 Consignes de sécurité ....5

3 Fourniture 6

4 Fonctionnement et caractéristiques....6

4.1 Obligations concernant la configuration du matériel....7

4.1.1 Obligations non relatives au produit ....7

4.1.2 Obligations relatives au produit ....7

5 Structure et principe de fonctionnement....8

5.1 Eléments de visualisation et raccordement....8

5.2 Schéma bloc....9

6 Montage....10

7 Raccordement électrique....10

7.1 Tension d'alimentation 10

7.2 Entrées de surveillance pour relais externes / démarrage surveillé ou automatique....10

7.3 Circuit de sortie....12

8 Raccordement - Fonction – Diagnostic de défauts....13

8.1 Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP....14

8.1.3 Diagnostic de défauts....18

8.2 Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle 21

8.2.1 Raccordement 21

8.2.2 Fonction....24

8.2.3 Diagnostic de défauts....25

8.3 Boîtier de contrôle pour commande bi-manuelle avec détecteurs électroniques....28

8.3.1 Raccordement....28

8.3.2 Fonction....29

8.3.3 Diagnostic de défauts....32

8.4 Boîtier de contrôle pour commande bi-manuelle avec capteurs mécaniques avec surveillance de simultanéité....34

8.4.1 Raccordement....34
8.4.2 Fonction....36
8.4.3 Diagnostic de défauts 39

8.5 Boîtier de contrôle de sécurité pour arrêts d'urgence, pour les détecteurs de sécurité à 2 voies avec sortie contact ou pour des capteurs mécaniques .....41

8.5.1 Raccordement 41
8.5.2 Fonction....42
8.5.3 Diagnostic de défauts 44

9 Programmation 47

9.1 Programmation de la temporisation au déclenchement .....47

10 Schéma d'encombrement....48
11 Données techniques .... 48
12 Termes et abréviations....50

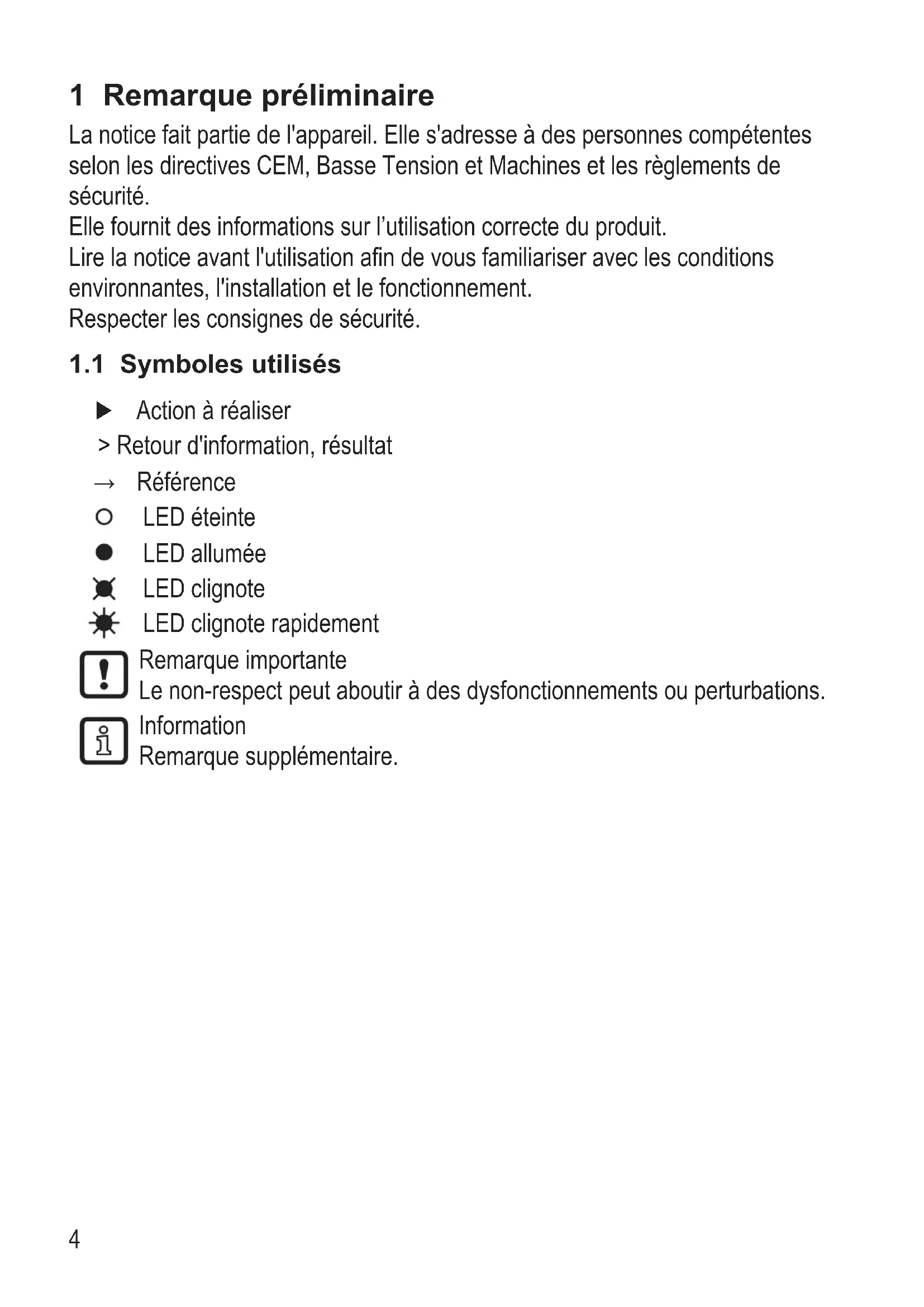

1 Remarque préliminaire

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon les directives CEM, Basse Tension et Machines et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit.

Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.

Respecter les consignes de sécurité.

1.1 Symboles utilisés

▶ Action à réaliser

Retour d'information, résultat
→ Référence
○ LED éteinte
- LED allumée
LED clignote
LED clignote rapidement

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil. Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles. Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil. Respecter également les consignes de sécurité pour le fonctionnement de l'installation complète.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
• Respecter les normes techniques pertinentes correspondantes à l'application.
• Respecter les exigences de la norme EN 60204 lors de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
• Effectuer un test complet de bon fonctionnement après installation du système.
• Utiliser uniquement l'appareil sous les conditions d'environnement spécifiées (→ 11 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.
• Utiliser uniquement conformément aux prescriptions (→ 4).

3 Fourniture

• 1 boîtier de contrôle de sécurité G1502S
- 1 notice d'utilisation boîtier de contrôle de sécurité

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

4 Fonctionnement et caractéristiques

Le boîtier de contrôle de sécurité est un système redondant et peut être utilisé en tant que :

• Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP (p. ex. GM701S, → chapitre 8.1).
• Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle (p. ex. GM504S, → chapitre 8.2).
• Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec détecteurs électroniques (→ chapitre 8.3).
• Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec des capteurs mécaniques / boîtier de contrôle de sécurité pour des capteurs mécaniques ou des détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact avec surveillance de simultanéité (→ chapitre 8.4).
• Boîtier de contrôle de sécurité pour arrêts d'urgence ou détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact sans surveillance de simultanéité (simultanéité infinie) ou pour des capteurs mécaniques (→ chapitre 8.5).

ifm electronic n'assume aucune responsabilité pour l'utilisation des appareils d'autres fabricants.

L'état sûr est lorsque les contacts de sortie 13-14, 23-24, 33-34, 43-44, 67-68 ou 77-78 sont ouverts et le contact de sortie 51-52 est fermé.

Le boîtier de contrôle de sécurité G1502S a été testé et certifié par le TÜV-Nord.

4.1 Obligations concernant la configuration du matériel

Lors de l'utilisation du boîtier de contrôle de sécurité G1502S, les obligations suivantes doivent être prises en compte :

4.1.1 Obligations non relatives au produit

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Les données techniques spécifiées dans cette notice doivent être prises en compte. Choisir la fonction normalement fermée pour tous les circuits de sécurité externes raccordés au système.

Les éléments de sécurité, qui sont raccordés aux boîtiers de contrôle de sécurité de type G1502S, doivent être soumis à un déclenchement (auto-test) au moins une fois pendant une période de 1 mois.

L'auto-test peut être déclenché soit en mettant le boîtier brièvement hors tension soit en effectuant une mise en sécurité.

4.1.2 Obligations relatives au produit

En cas de défauts du boîtier de contrôle de sécurité menant à l'activation de l'état de sécurité, le boîtier de contrôle de sécurité doit être échangé.

Retourner l'appareil défectueux au fabricant.

5 Structure et principe de fonctionnement

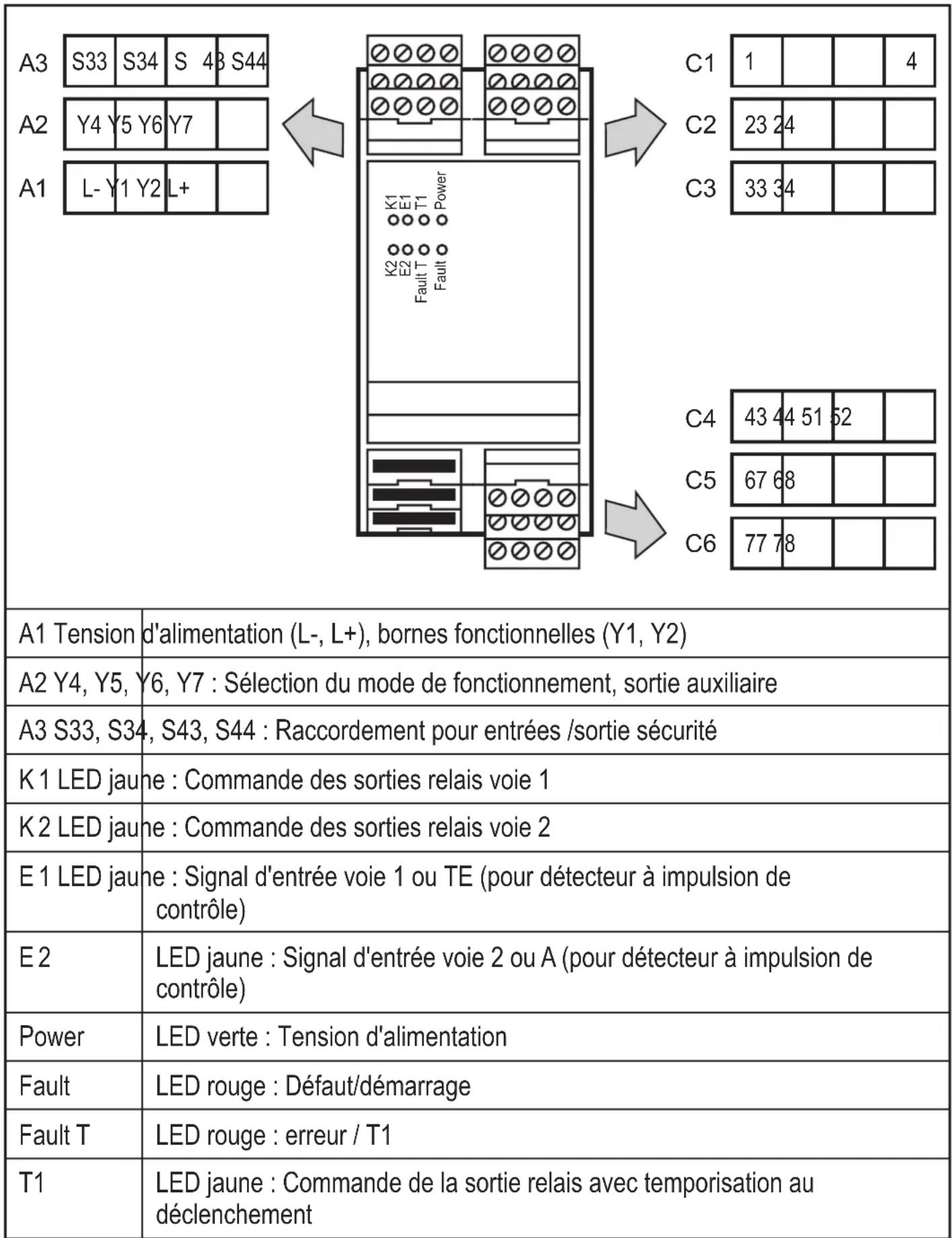

5.1 Eléments de visualisation et raccordement

C1 13, 14:	Raccordement sortie relais sans temporisation,1 x normalement ouvert (fermé lors de la validation)
C2 23, 24:	Raccordement sortie relais sans temporisation,1 x normalement ouvert (fermé lors de la validation)
C3 33, 34:	Raccordement sortie relais sans temporisation,1 x normalement ouvert (fermé lors de la validation)
C4 43, 44:	Raccordement sortie signal sans temporisation,1 x normalement ouvert (fermé lors de la validation)51, 52: Raccordement sortie signal sans temporisation,1 x normalement fermé (ouvert lors de la validation)
C5 67, 68:	Raccordement sortie relais avec temporisation au déclenchement,1 x normalement ouvert (fermé lors de la validation)
C6 77, 78:	Raccordement sortie relais avec temporisation au déclenchement,1 x normalement ouvert (fermé lors de la validation)

5.2 Schéma bloc

    MCU2["MCU 2 (CONTROLLER)"] --> K2
    MCU2 --> K4

    C1 --> 14
    C2 --> 24
    C3 --> 34
    C4 --> 44
    C5 --> 52
    C6 --> 68
    C6 --> 78

    style MCU1 fill:#f9f,stroke:#333
    style MCU2 fill:#f9f,stroke:#333

6 Montage

Monter l'appareil sur un rail DIN dans un boîtier protégé contre la poussière et l'humidité (au moins IP54 - degré de salissure 2).

7 Raccordement électrique

▶ Utiliser uniquement des conduites en cuivre 60/75 °C.

7.1 Tension d'alimentation

L'alimentation en tension externe doit avoir une séparation sûre. En cas de défaut la tension peut dépasser la valeur de 60 V DC pour un maximum de 200 ms sans dépasser la valeur de 120 V DC.

▶ Raccorder la tension d'alimentation

Reset manuel

Pour des raisons de sécurité l'appareil ne peut, en cas de défaut, être redémarré que par la coupure de la tension d'alimentation. Il est donc recommandé d'installer un bouton RESET en série avec le circuit L+.

Après la mise sous tension ou un reset l'appareil effectue des fonctions autodiagnostiques. Après cet autodiagnostic l'appareil est opérationnel.

7.2 Entrées de surveillance pour relais externes / démarrage surveillé ou automatique

Démarrage automatique

Activation automatique sans surveillance.

Contrôle des entrées de surveillance pour relais externes (N.F) avec un démarrage automatique

1: Entrée de surveillance pour relais externes

La validation est donnée si les entrées de surveillance pour relais externes sont fermées. Prendre en compte le courant qui passe à travers les entrées de surveillance pour relais externes ( 11 Données techniques).

Démarrage surveillé

2: Bouton de démarrage

Validation des sorties relais :

▶ Appuyer brièvement sur le bouton démarrage (> 50 ms).

En cas d'utilisation comme commande bi-manuelle cette fonction n'est pas active.

Contrôle des entrées de surveillance pour relais externes (N.F) avec un démarrage surveillé

1: Entrée de surveillance pour relais externes
2: Bouton de démarrage

Validation des sorties relais :

Les entrées de surveillance pour relais externes sont fermées

▶ Appuyer brièvement sur le bouton démarrage (> 50 ms).

En cas d'utilisation comme commande bi-manuelle cette fonction n'est pas active.

Prendre en compte le courant qui passe à travers les entrées de surveillance pour relais externes ( 11 Données techniques).

7.3 Circuit de sortie

Last anschließen

▶ Raccorder la charge à commander aux sorties relais à C1 (13, 14), C2 (23, 24), C3 (33, 34), C5 (67, 68) ou C6 (77, 78).

Prendre en compte le pouvoir de coupure max. et min. ( 11 Données techniques).

Les sorties relais C4 (43, 44 et 51, 52) fournissent un signal non relatif à la sécurité. Le signal correspond à celui de la commande de relais donnée aux sorties C1 (13, 14); C2 (23, 24) et C3 (33, 34).

Le courant total, c'est-à-dire le courant de sortie max. de tous les circuits de sortie du relais de sécurité (C1-C6), ne doit pas dépasser 12 A.

1: Input

2: SPS

La sortie signal Y7 fournit un signal non relatif à la sécurité pour information à un API. Le signal correspond à celui de la commande de relais donnée aux sorties C5 (67, 68) et C6 (77, 78). Les données de sortie sont compatibles avec les données des entrées API avec consommation de courant du type 1, 2, 3 selon EN 61131-2.

8 Raccordement - Fonction – Diagnostic de défauts

Le boîtier de contrôle de sécurité peut être raccordé ou utilisé de manières différentes :

1. Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP (par ex. GM701S).
2. Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle (par ex. GM504S).
3. Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec des détecteurs électroniques.
4. Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec des capteurs mécaniques / boîtier de contrôle de sécurité pour des capteurs mécaniques ou des détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact avec surveillance de simultanéité.
5. Boîtier de contrôle de sécurité pour arrêts d'urgence ou détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact sans surveillance de simultanéité (simultanéité infinie) ou pour des capteurs mécaniques.

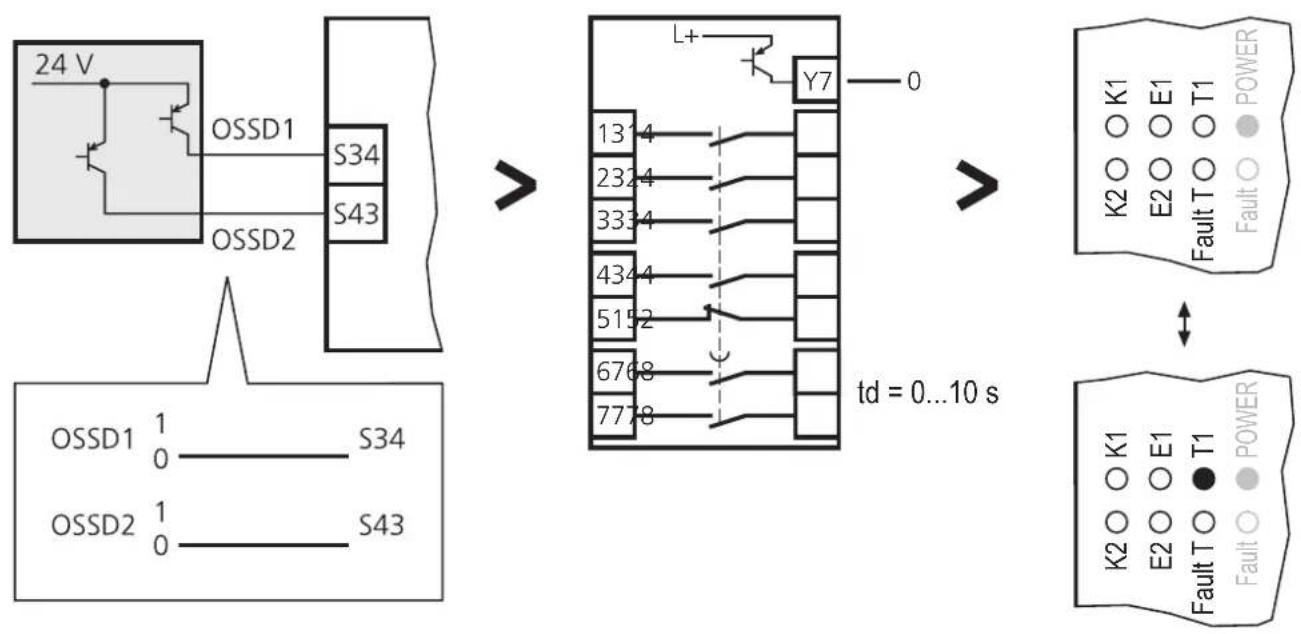

8.1 Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP

Exemple pour des détecteurs de sécurité :

• Détecteur de sécurité inductif GM701S
• Détecteur photoélectrique
- Barrière multifaisceaux (ESPE selon EN 61496-1)
- Scanner laser

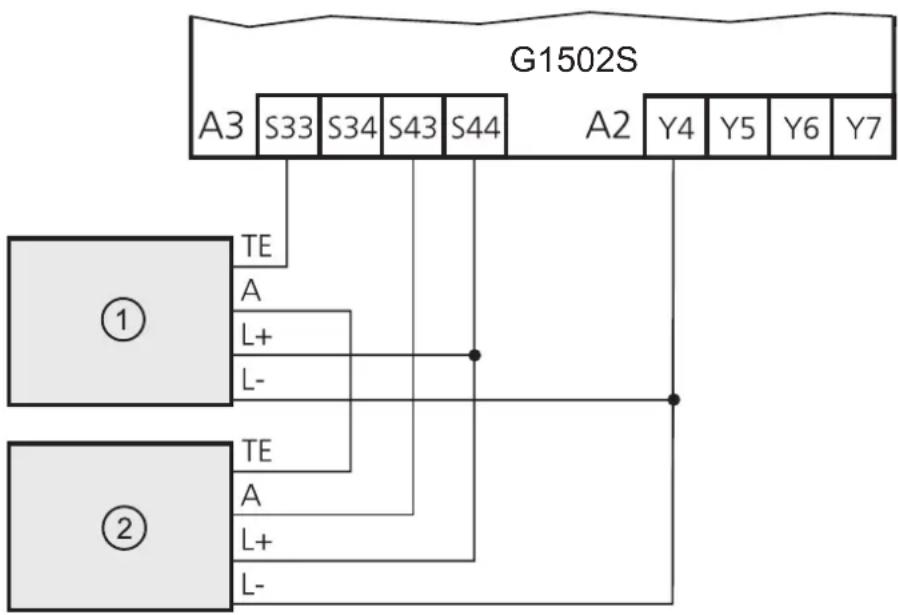

8.1.1 Raccordement

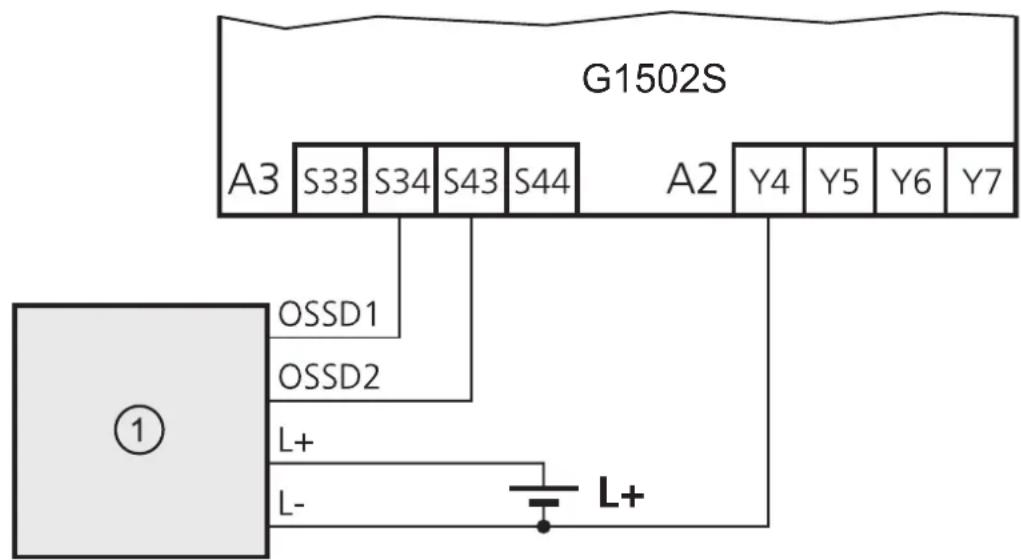

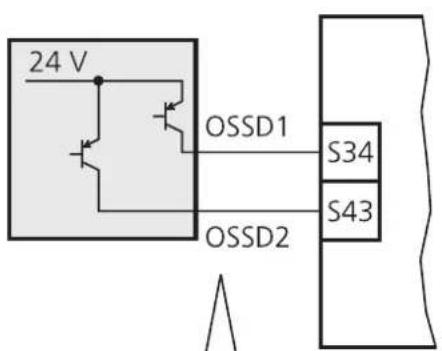

Détecteur de sécurité avec une consommation en courant de ≤ 50 mA :
L-
OSSD2["OSSD2"] --> L+
L-
①

1: Détecteur de sécurité

Détecteur de sécurité avec une consommation en courant de > 50 mA :

1: Détecteur de sécurité

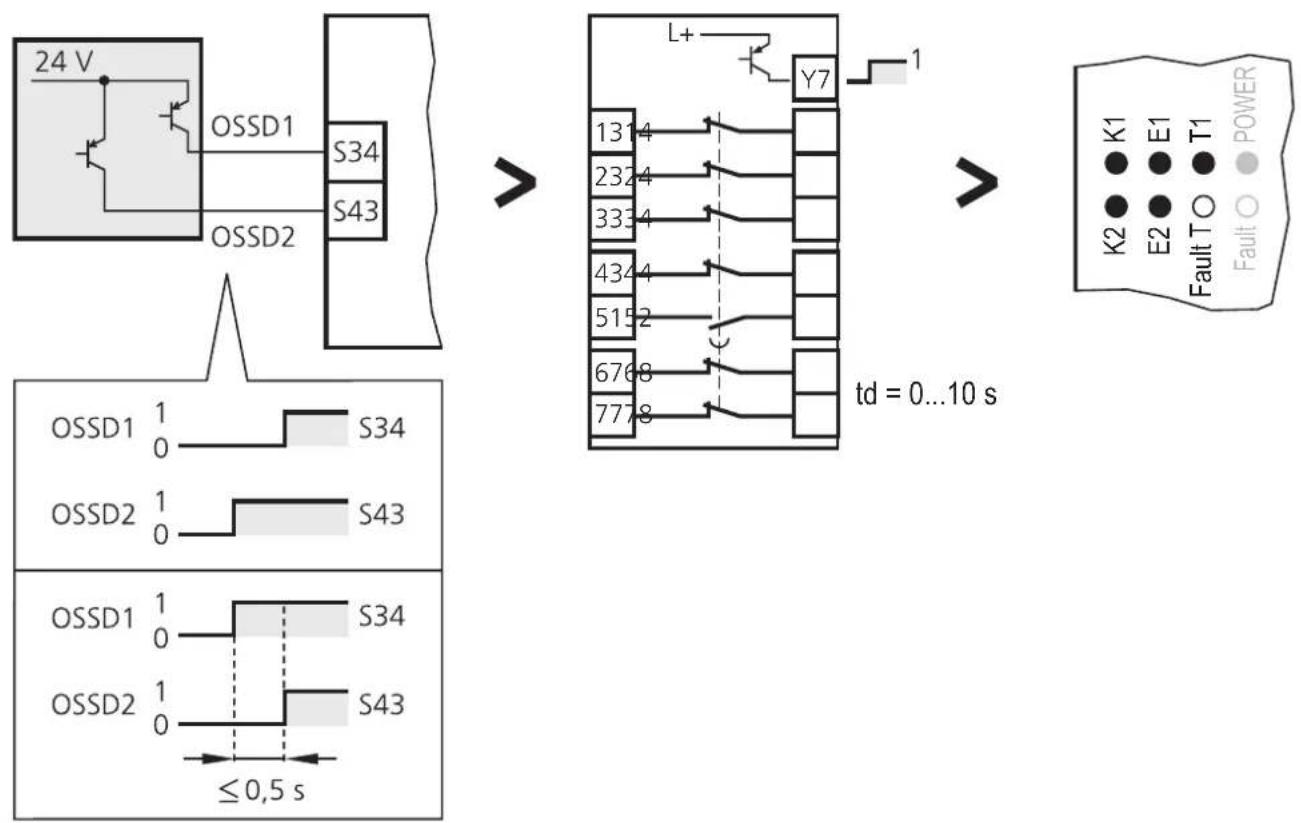

8.1.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

*

↑↓

Arrêter le clignotement :
▶ Activer les entrées dans la séquence temporelle correcte (→ fig. ci-dessus)
* pendant la temporisation au déclenchement (td > 0 s)

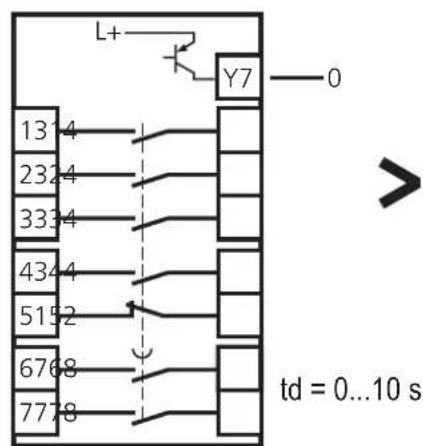

Technologie d'entrées Etat de sortie Affichage LED


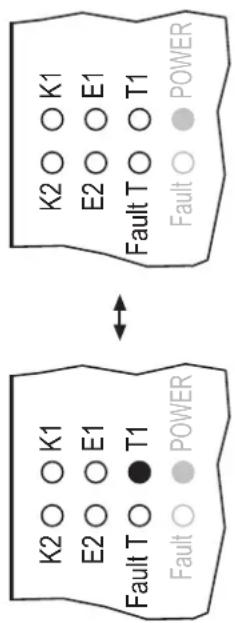

    U --> V["K2 O K1 E2 O E1 Fault TO POWER Fault O"]
    V --> W["Power Supply"]
    W --> X["K2 O K1 E2 O E1 Fault TO POWER Fault O"]

* pendant la temporisation au déclenchement (td > 0 s)

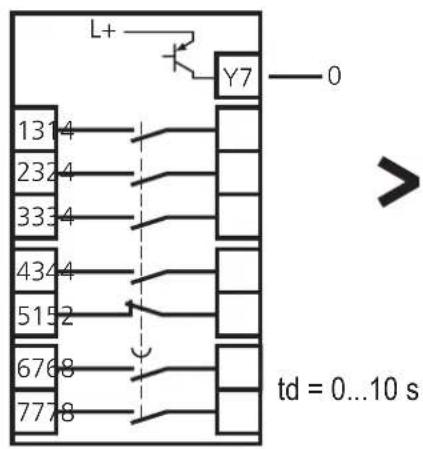

Technologie d'entrées Etat de sortie Affichage LED

* pendant la temporisation au déclenchement (td > 0 s)

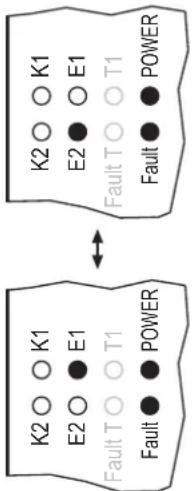

8.1.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertes	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Erreur de câblageCourt-circuitEntrées S34 et S43 " 1 " à la mise sous tension	Vérifier le câblageMettre les détecteurs de sécurité hors tension et ensuite de nouveau sous tension
	Court-circuit S33/S43 ▶ Vérifier	le câblage
	Court-circuit S33/S43 ▶ Vérifier	le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	Sous-tension ▶ Vérifier le câblage	Vérifier l'alimentation
	Courts-circuits ▶ Vérifier le câblage

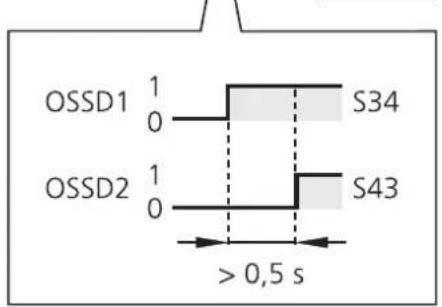

	Entrée S43 active plus de 0,5 s après l'entrée S34 (→ 8.1.2)Erreur d'entrées de surveillance pour relais externesCourt-circuit S34/S44	Vérifier le câblageMettre les détecteurs de sécurité hors tension et ensuite de nouveau sous tension
	• La position du commutateur rotatif pour la programmation de la temporisation au déclenchement a été modifiée• Programmation défectueuse	► Programmer de nouveau (→ 9.1)

8.2 Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle

Exemple pour des détecteurs de sécurité :

• Détecteur de sécurité inductif GM504A

Jusqu'à 10 détecteurs de sécurité à impulsion de contrôle peuvent être raccordés au boîtier de contrôle de sécurité.

8.2.1 Raccordement

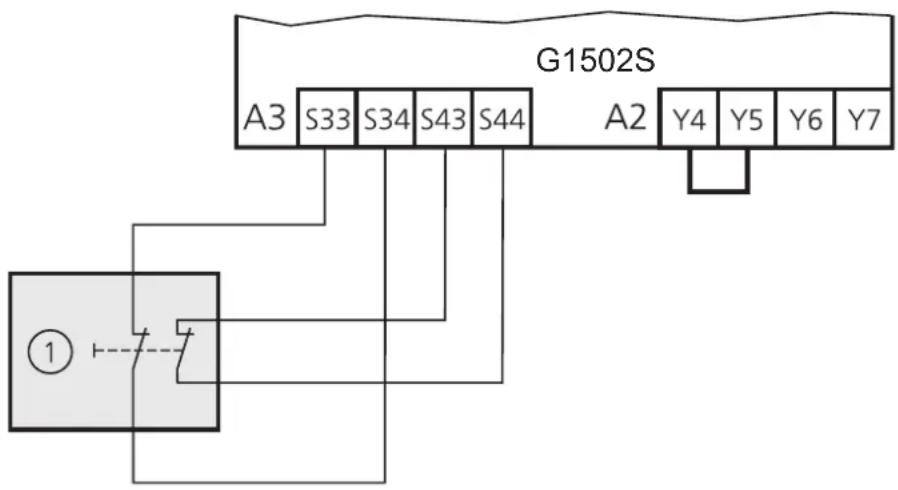

Raccordement d'un détecteur de sécurité :

1: Détecteur de sécurité

Raccordement de 2 détecteurs de sécurité :

1: Détecteur de sécurité 1 2: Détecteur de sécurité 2

L'utilisation du répartiteur Safety E11569 est recommandée :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2

3: E11569 wh = blanc
4: par ex. EVC014 bk = noir
5: par ex. EVC001 bn = brun

bu = bleu

Raccordement de 3 à 10 détecteurs de sécurité :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2

3: Détecteur de sécurité 3

L'utilisation du répartiteur Safety E11569 est recommandée :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2
3: Détecteur de sécurité 3

4: E11569
5: par ex. EVC014
6: par ex. EVC001

wh = blanc

bk = noir

bn = brun

bu = bleu

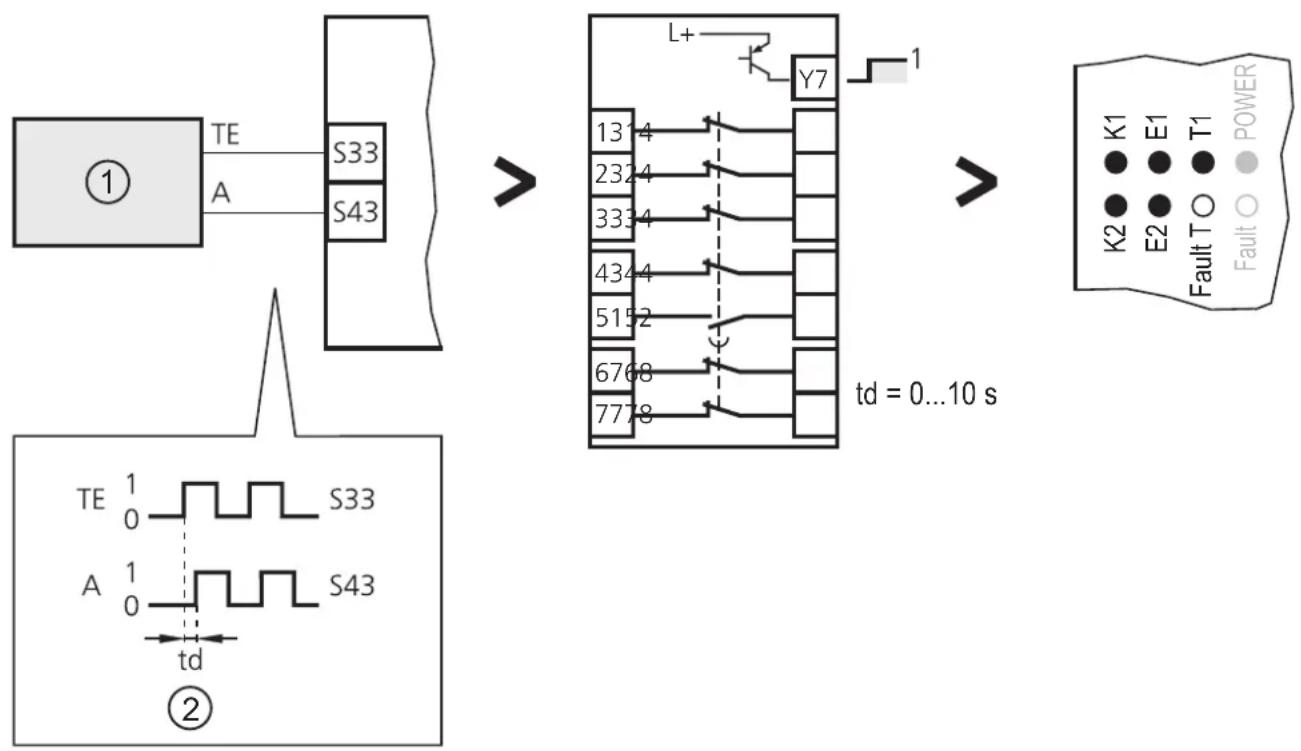

8.2.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

1: Seul ou dernier détecteur de sécurité d'une chaîne de détecteurs

2: td = max. 16 ms

* pendant la temporisation au déclenchement (td > 0 s)

8.2.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
—	Aucune alimentation en tensionSurtensionRaccordements A1/A2 inversés	► Vérifier le câblage► Vérifier l'alimentation
—	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	► Vérifier le câblage► Mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
—	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	► Vérifier la technologie de sortie► Vérifier les entrées de surveillance pour relais externes► Remplacer le contacteur exten
—	Court-circuitRaccordements A1/A3 ou A2/A3 inversés	► Vérifier le câblage
—	Court-circuit S43/L+ ou S44/L-	► Vérifier le câblage
—	Court-circuit S34/S44 ou S33/S43	► Vérifier le câblage
—	Court-circuit S34/L+ ► Vérifier le câblage
	Court-circuit S43/L+ ou S34/S44	Vérifier le câblage
	Cycle manquantErreur de câblageRaccordements A2/A3 inversésCourt-circuit S43/L-	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	Sous-tension ▶ Vérifier le câblage	Vérifier l'alimentation
	•Courts-circuits ▶ Vérifier le câblage
	•La position du commutateur rotatif pour la programmation de la temporisation au déclenchement a été modifiée•Programmation défectueuse	▶ Programmer de nouveau (→ 9.1)

8.3 Boîtier de contrôle pour commande bi-manuelle avec détecteurs électroniques

Exemple pour des détecteurs électroniques :

- Détecteurs capacitifs

Pour la sélection de produits voir www.ifm.com

Ce raccordement est conforme aux exigences du type IIIC selon EN 574 et EN ISO 13851. Deux interrupteurs à deux commutateurs indépendants, un contrôle de plausibilité interne et des fils protégés ou blindés permettent l'utilisation dans une application jusqu'au type IIIC.

8.3.1 Raccordement

Raccordement de deux DC 2 fils :

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

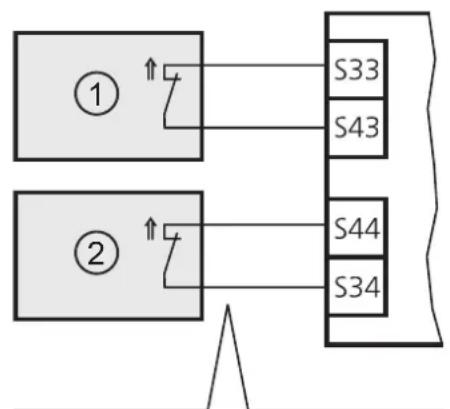

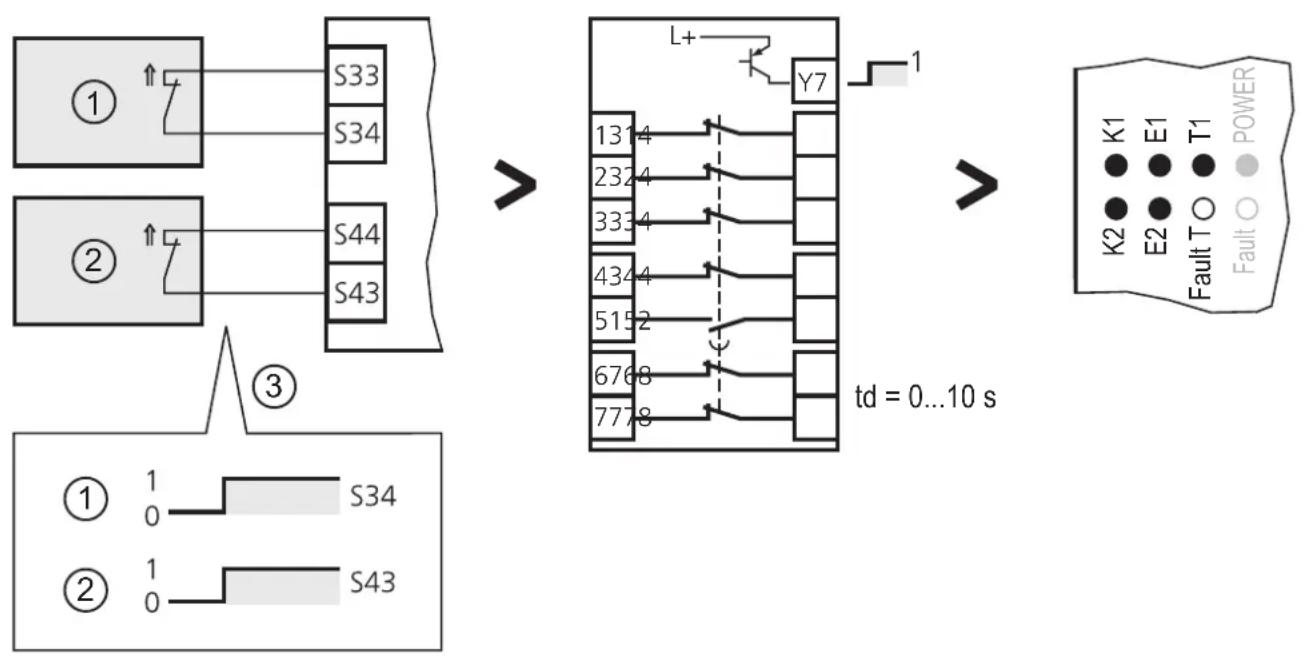

8.3.2 Fonction

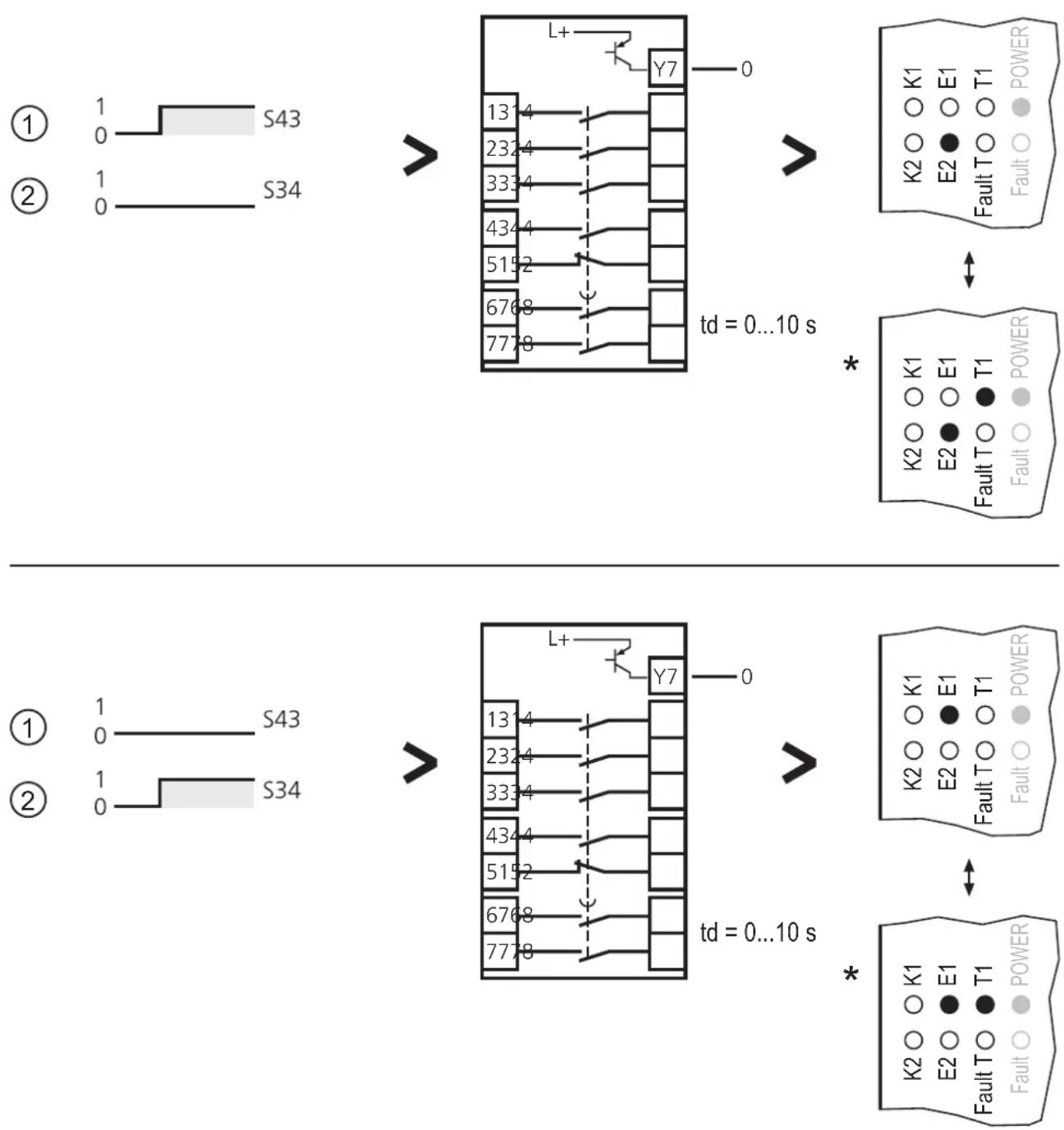

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2
* pendant la temporisation au déclenchement (td > 0 s)

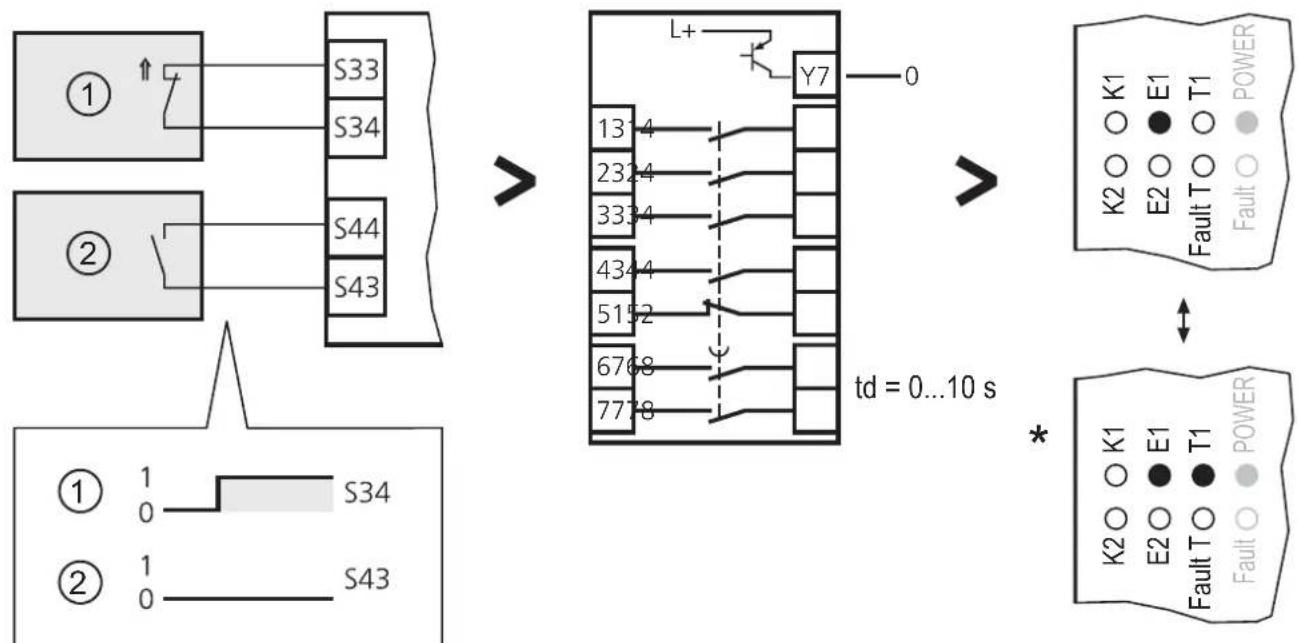

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2
* pendant la temporisation au déclenchement (td > 0 s)

Technologie d'entrées Etat de sortie Affichage LED

*

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

* pendant la temporisation au déclenchement (td > 0 s)

8.3.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension : Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuitEntrées S34 et S43 activées à la mise sous tension	Vérifier le câblageDésactiver les entrées et RESET ou coupure de tension
	Raccordements A3/A2 inversés	Vérifier le câblage
	Shunt Y4/Y5 manquant	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	► Vérifier le câblage► Vérifier l'alimentation
	Sous-tension ► Vérifier le câblage	► Vérifier l'alimentation
	Courts-circuits ► Vérifier le câblage
	Entrées S34 et S43 non activées dans 0,5 s (→ 8.3.2)Erreur d'entrées de surveillance pour relais externesCourt-circuit S34/S44	► Vérifier le câblage► Désactiver les entrées et les activer de nouveau
	La position du commutateur rotatif pour la programmation de la temporisation au déclenchement a été modifiéeProgrammation défectueuse	► Programmer de nouveau (→ 9.1)

8.4 Boîtier de contrôle pour commande bi-manuelle avec capteurs mécaniques avec surveillance de simultanéité

Commande bi-manuelle avec capteurs mécaniques / boîtier de contrôle de sécurité pour capteurs mécaniques ou détecteurs de sécurité à 2 voies avec sortie contact avec surveillance de simultanéité.

Les contacts des capteurs mécaniques doivent autoriser un courant minimum de 6 mA.

8.4.1 Raccordement

Raccordement de deux capteurs de sécurité mécaniques

Ce raccordement (avec seulement un contact normalement ouvert par capteur) est conforme aux exigences du type IIIB selon EN 574 et EN ISO 13851.

L'utilisation de capteurs homologués correspondants selon EN 60947-5-1 annexe K et de fils protégés ou blindés permet une application jusqu'au type IIIC.

1: Détecteur de sécurité mécanique 1 2: Détecteur de sécurité mécanique 2

Raccordement de capteurs mécaniques selon EN 574 et EN ISO 13851, type IIIC

1: Détecteur de sécurité mécanique 1 (pas de guidage forcé des contacts)

2: Détecteur de sécurité mécanique 2 (pas de guidage forcé des contacts)

Raccordement d'un capteur de sécurité à 2 voies

par ex. " Systèmes de protection électro-sensibles " (ESPE) selon EN 61496-1

1: Contact 1 de l'ESPE 2: Contact 2 de l'ESPE

8.4.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

*

↑ : Contact N.O. activé
* pendant la temporisation au déclenchement (td > 0 s)

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 1 * pendant la temporisation au déclenchement (td > 0 s)

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1

2: Détecteur de sécurité électronique 2

* pendant la temporisation au déclenchement (td > 0 s)

↑ : Contact N.O. activé

8.4.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension : Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuitContacts fermés à la mise sous tension	Vérifier le câblageOuvrir les contacts et RESET ou coupure de tension
	Raccordements A2/A3 inversés	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	• Sous-tension ▶ Vérifier le câblage	▶ Vérifier l'alimentation
	• Courts-circuits ▶ Vérifier le câblage
	• Entrées S34 et S43 non activées dans 0,5 s (→ 8.4.2)• Erreur d'entrées de surveillance pour relais externes• Court-circuit S34/S44	▶ Vérifier le câblage▶ Désactiver les entrées et les activer de nouveau
	• La position du commutateur rotatif pour la programmation de la temporisation au déclenchement a été modifiée• Programmation défectueuse	▶ Programmer de nouveau (→ 9.1)

8.5 Boîtier de contrôle de sécurité pour arrêts d'urgence, pour les détecteurs de sécurité à 2 voies avec sortie contact ou pour des capteurs mécaniques

Dans ce mode de fonctionnement, la simultanéité des contacts n'est pas surveillée. Les détecteurs de sécurité à 2 voies sont par exemple de "l'équipements de protection électro-sensibles" (ESPE) selon EN 61496-1.

Les contacts des détecteurs doivent permettre un courant minimum de 6 mA.

8.5.1 Raccordement

Raccordement arrêt d'urgence / détecteurs de sécurité à 2 voies :

1: Détecteur de sécurité

Raccordement de deux capteurs mécaniques :

1: Capteur mécanique 1 2: Capteur mécanique 2

8.5.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

*

1: Détecteur de sécurité 1

2: Détecteur de sécurité 2

3: Séquence et différence de temps insignifiantes (simultanéité infinie)

* pendant la temporisation au déclenchement (td > 0 s)

↑ : Contact N.O. activé

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2

* pendant la temporisation au déclenchement (td > 0 s)

↑ : Contact N.O. activé

8.5.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtension	► Vérifier le câblage► Vérifier l'alimentation
	Court-circuitRupture de fil	► Vérifier le câblage
	Court-circuitRupture de fil	► Vérifier le câblage
~	Court-circuitRupture de fil	► Vérifier le câblage
~	Entrées de surveillance pour relais externes ouvertesRupture de fil	► Vérifier le câblage
~	A la mise sous tension : Entrées de surveillance pour relais externes ouvertes• Erreur de câblage• Shunt Y4/Y5 manquant• Court-circuit	► Vérifier la technologie de sortie► Vérifier les entrées de surveillance pour relais externes► Remplacer le contacteur externe► Vérifier le câblage
	• Raccordements A2/A3 inversés	► Vérifier le câblage
	• Shunt Y4/Y5 manquant	► Vérifier le câblage
	• Surtension• Sous-tension	► Vérifier le câblage► Vérifier l'alimentation
	• Surtension• Sous-tension	► Vérifier le câblage► Vérifier l'alimentation
↑	• Sous-tension ► Vérifier le câblage	► Vérifier l'alimentation
	Courts-circuits ▶ Vérifier le câblage
	La position du commutateur rotatif pour la programmation de la temporisation au déclenchement a été modifiéeProgrammation défectueuse	Programmer de nouveau (→ 9.1)

9 Programmation

Dans tous les modes de fonctionnement décrits (8.1 - 8.5) il est possible de régler une temporisation au déclenchement pour les sorties relais des bornes C5 et C6.

9.1 Programmation de la temporisation au déclenchement

▶ Mettre le commutateur rotatif à la position F.

▶ Mettre l'appareil hors tension et ensuite de nouveau sous tension.

La LED jaune [T1] clignote rapidement : L'appareil est en mode de programmation.
▶ Mettre, sans attendre, le commutateur rotatif dans la position souhaitée en le tournant dans le sens horaire :

Pos. F	0 1 2 3 4 5 6 7 8 9 A B C D E
[s]	1	0,25	0,5	1 1,5	2 2,5	3 4 5	6 7 8 9 10	0

① : Mode de programmation

Après 2,5 secondes la LED jaune [T1] s'allume en permanence
La programmation est terminée, la temporisation est mémorisée en permanence.

Après la remise sous tension de l'appareil, il est prêt à fonctionner avec la nouvelle temporisation.

▶ Ne plus modifier la position du commutateur rotatif.

Protection contre la fraude : En cas d'une modification ultérieure l'appareil est mis en état de sécurité et les LED [T] et [T1] indiquent une erreur (→ diagnostic de défauts). Programmer de nouveau.

A la livraison les sorties sont réglées sans temporisation, c'est-à-dire le commutateur rotatif se trouve en position E.

10 Schéma d'encombrement

1: Commutateur rotatif pour la temporisation au déclenchement
2: Borne à vis (fournie)

11 Données techniques

G1502SBoîtier de contrôle de sécurité avec sorties relaisBornier PHOENIX CONTACT MSTBOConforme aux exigences :EN ISO 13849-1 : 2015, catégorie 4 PL e, SIL 3 (CEI 61508)
Technologie de sortie	Relais
Fonction de sortie	3 contacts NO de sécurité sans temporisation (contacts libres de potentiel)2 sorties de signal non relatives à la sécurité sans temporisation (1 x NO, 1 x NF, contacts libre de potentiel)2 contacts NO de sécurité avec temporisation au déclenchement (contacts libres de potentiel)1 sortie signal avec temporisation (commutation positive)
Tension d'alimentation	24 DC (19,2...30) inclus l'ondulation résiduelle de 5 %
Pouvoir de coupure	6 A, 250 V AC / 24 V DC (≥ 6 mA)courant total max. : 12 A
Courant de sortie minimum des entrées de surveillance pour relais externes	10 mA
Protection courts-circuits / surcharges	Les contacts sont à protéger par des fusibles d'un courant nominal < 3,6 A
Consommation	< 500 mA
Indication de fonction	tension (verte), erreur (2x rouge), état de commutation (3x jaune), entrée (2x jaune)
Retard à la disponibilité	< 6 s
Durée impulsion de déclenchement de test	≤ 500 μs
Temps de réponse [ms]	selon la technologie entrée → Chapitre
	8.1	8.2	8.3	8.4	8.5
Validation	70	160	70	110	110
Demande de la fonction de sécurité	30	100	30	30	30
Température ambiante	-25...55°C
Type de protection	IP 20
Matières du boîtier	PA
Données d'entrée (S34, S43)	" 1 " : > 11 V, 6 mA" 0 " : < 5 V, < 500 μA
Données de sortie	S33 Push-pull protégée contre les courts-circuits" 0 " : I Sink ~ 30 mA" 1 " : I Source ≥ 50 mA, U > 18 VS44 " 0 " : IR ≤ 300 μA" 1 " : I Source ≥ 50 mA, U > 18 VY7 " 0 " : IR ≤ 300 μA" 1 " : I Source ≥ 11 V @ 30 mA, ≥ 15 V @ 15 mA
Durée d'utilisation TM (mission time)	175 200 h
PFHD	5,86 x 10-9/h *)
B10D	400 000
Remarques	Remarques supplémentaires relatives à l'homologation cULus (UL 508) :• Température ambiante maximum 55 °C (en armoire électrique)• Les fonctions de sécurité n'ont pas été évaluées par UL. L'homologation a été accordée conformément à UL 508 pour les applications générales.• Utiliser uniquement des conduites en cuivre 60/75 °C.• Pour l'utilisation dans des environnements avec degré de souillure 2.• Même polarité (phase) par rapport aux contacts de sortie.*) avec h_op = 24 h, d_op = 365 jours, t_cycle = 3600 s

12 Termes et abréviations

ESPE Systèmes de protection électro-		sensibles
Cat. Category Catégorie		Classification des parties des systèmes de commande relatives à la sécurité concernant la résistance par rapport aux défaillances
CCF Common Cause Failure Défaillance de cause commune
DC Diagnostic Coverage Degré de couverture du diagnostic
MTTF Mean Time To Failure Temps moyen avant défaillance
MTTF_D	Mean Time To Dangerous Failure	Temps moyen avant défaillance dangereuse
OSSD Output Signal Switch Device Dispositif de signal de sortie de commutation, sortie de sécurité statique
PFH( PFH_D )	Probability of (dangerous)Failure per Hour	Probabilité d'une défaillance(dangereuse) par heure
PL Performance Level Niveau de performance selon EN ISO 13849-1
SIL Safety Integrity Level Niveau d'intégrité de sécurité 1-4 selon CEI 61508
API Automate programmable

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
