MODE D'EMPLOI TR7439 IFM

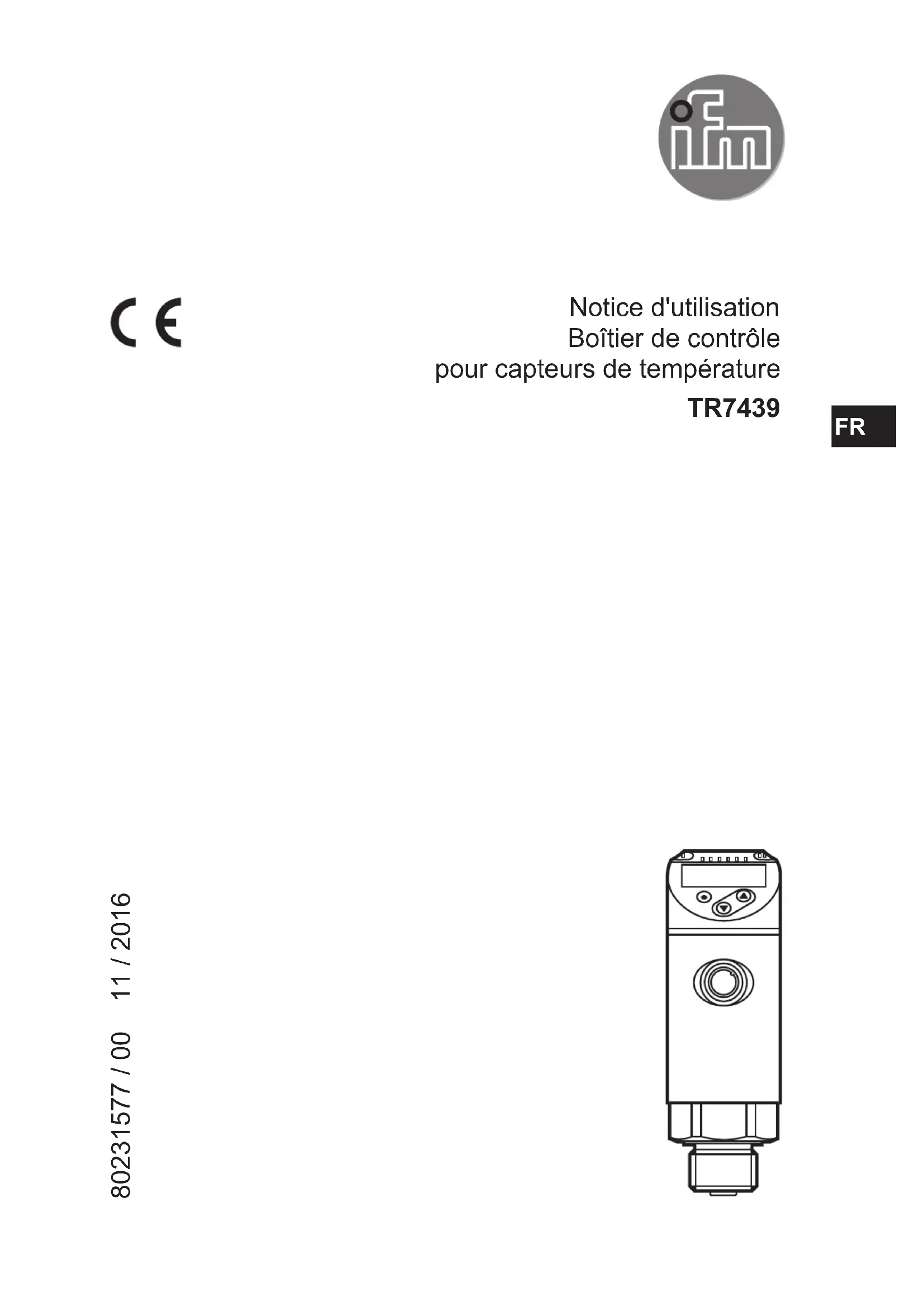

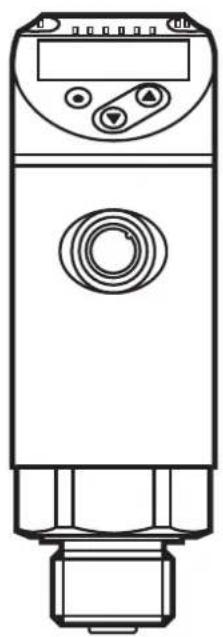

Notice d'utilisation Boîtier de contrôle pour capteurs de température TR7439 80231577 / 00 11 / 2016 FR2 Contenu 1 Consignes de sécurité 3 2 Fonctionnement et caractéristiques 3 3 Fonction 4 31 Fonction de commutation 4 32 Changement de couleur de l'affichage 5 321 Paramètre r1ou, r2ou, G1ou, G2ou 5 322 Paramètre r-cF, G-cF 6 323 Paramètre r-12, G-12 6 33 IO-Link 7 331 Informations générales 7 332 Informations spécifiques à l'appareil7 333 Outils de paramétrage 7 4 Montage 7 5 Raccordement électrique 8 51 Exemples de circuits pour raccordement de TR7439 9 52 Raccordement pour capteur de température 9 6 Eléments de service et de visualisation 10 7 Menu 11 71 Affichage de la valeur process (RUN) et structure du menu 11 72 Explication du menu 12 8 Paramétrage 13 81 Paramétrage général 14 811 Permutation entre les niveaux de menu 14 812 Passage à l'affichage de la valeur process (mode RUN) 15 813 Verrouillage / déverrouillage 15 814 Timeout 15 815 Configuration du changement de couleur de l'affichage 15 816 Définir les seuils pour le changement de couleur 16 817 Restauration des réglages usine 16 818 Lire les valeurs minimum et maximum 16 9 Fonctionnement 17 91 Lire les valeurs de paramètres réglées 173

Données techniques, homologations, accessoires et informations supplémentaires sur wwwifmcom 1 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels

• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionne- ment de l'appareil ou à des effets non désirés dans votre application C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonc- tionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation

• Pour toutes les applications, vérifier la compatibilité des matières du produit (→ Données techniques) avec les fluides à mesurer

• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisa- teur Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie 2 Fonctionnement et caractéristiques L’appareil surveille la température du système des machines et installations en contact avec les sondes de température Capteurs de température raccordables : - Sondes de température TM, TS ou TT - Thermomètre à résistance électrique RTD (Pt 100 ou Pt 1000) L’appareil détecte automatiquement le type de capteur raccordé et se configure en fonction du type La méthode de mesure électrique (sonde 3 fils ou 4 fils) est déterminée par le réglage du menu et des shunts utilisés (→ 7.2) 92 Messages d'erreur / autodiagnostic 17 10 Données techniques 17 11 Réglage usine 184 3 Fonction

• L'appareil affiche la température actuelle du système

• Il a une interface IO-Link et a été conçu pour la communication entièrement bidirectionnelle

• L'appareil génère 2 signaux de sortie selon le paramétrage : - OUT1 / IO-Link : signal de commutation, valeurs limites pour la température - OUT2 : signal de commutation, valeurs limites pour la température

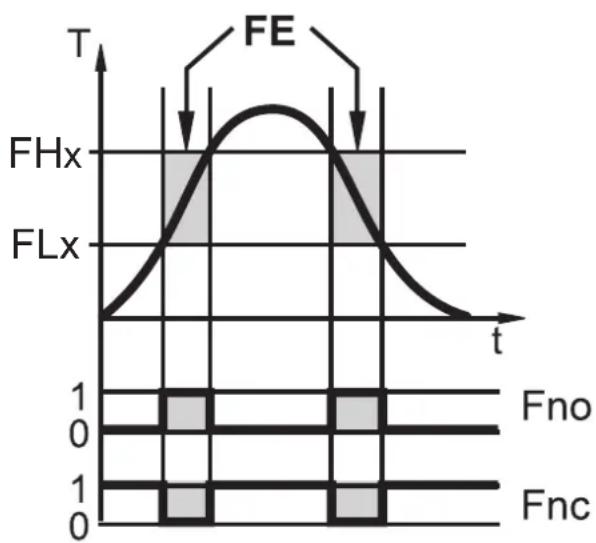

3.1 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés ne sont pas atteints ou sont dépassés Fonction hystérésis ou fenêtre peut être sélectionnée Fonction hystérésis Fonction fenêtre SPx rPx FHx FLx T = température SPx = seuil d'enclenchement (SP1 / SP2) rPx = seuil de déclenchement (rP1 / rP2) HY = hystérésis Hno / Fno = hystérésis normalement ouvert Hnc / Fnc = hystérésis normalement fermé T = température FHx = valeur limite supérieure (FH1 / FH2) FLx = valeur limite inférieure (FL1 / FL2) FE = fenêtre Fno = fenêtre normalement ouvert Fnc = fenêtre normalement fermé En cas de réglage de la fonction hystérésis, le seuil d'enclenchement (SPx) est d'abord défini et ensuite le seuil de déclenchement (rPX) la valeur duquel doit être inférieure Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement; l'écart reste inchangé5

En cas de réglage de la fonction fenêtre, la valeur limite supérieure (FHx) et la valeur limite inférieure (FLx) ont une hystérésis fixe de 0,25% de la valeur finale de l’étendue de mesure Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles de la température

3.2 Changement de couleur de l'affichage

Via le paramètre [colr] la couleur des caractères de l'affichage peut être réglée En sélectionnant les paramètres rED (rouge) et GrEn (vert) la couleur de l'affi- chage est définie en permanence D'autres paramètres permettent de définir la couleur des caractères de l'affichage selon la valeur process : OUT1 OUT2 OUT1 et OUT2 Changement de couleur vers Paramètre r1ou r2ou r-cF, r-12 rouge G1ou G2ou G-cF, G-12 vert

3.2.1 Paramètre r1ou, r2ou, G1ou, G2ou

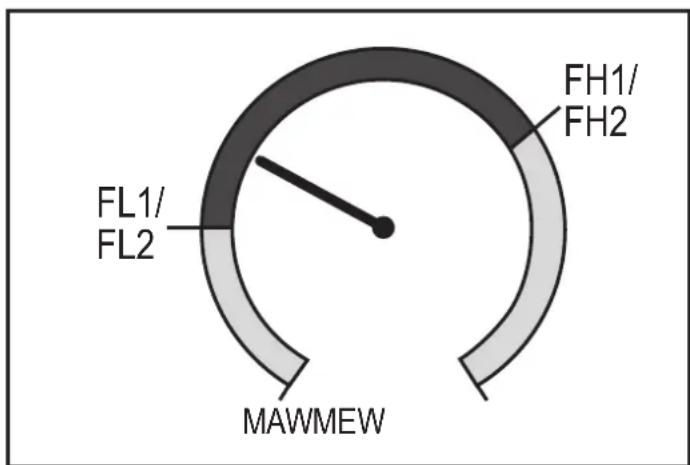

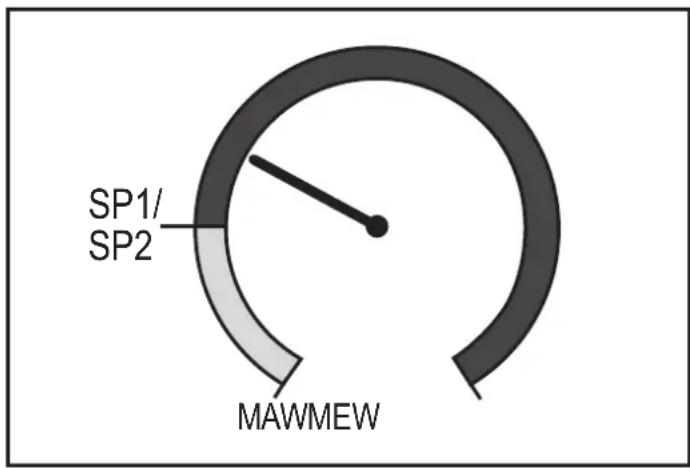

SP1/ SP2 MAW MEW Fonction hystérésis : Changement de couleur si la valeur process est au-dessus du seuil de commutation FL1/ FL2 FH1/ FH2 MAW MEW Fonction fenêtre: Changement de couleur si la valeur pro- cess est au sein de la plage admissible MAW = valeur initiale de l'étendue de mesure VEM = valeur finale de l'étendue de mesure6

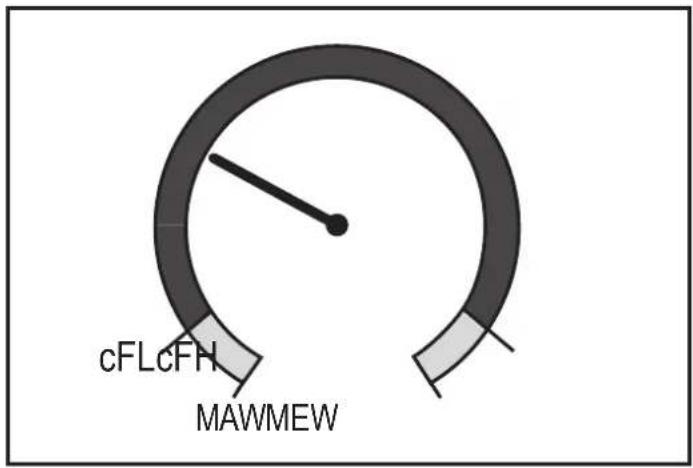

3.2.2 Paramètre r-cF, G-cF

cFL cFH MAW MEW Changement de couleur si la valeur process est au sein des limites à définir à volonté

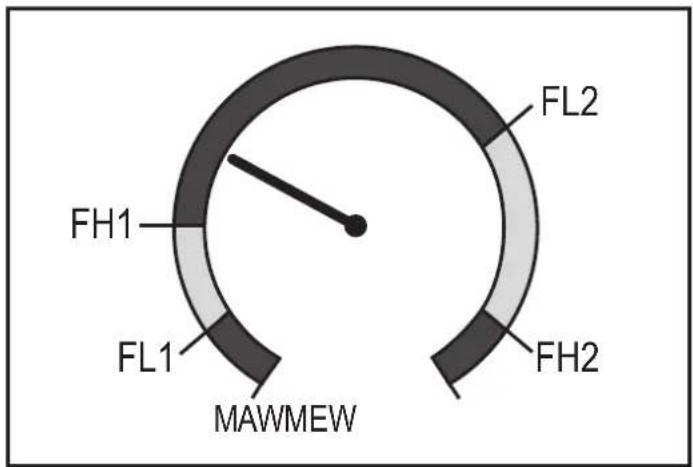

3.2.3 Paramètre r-12, G-12

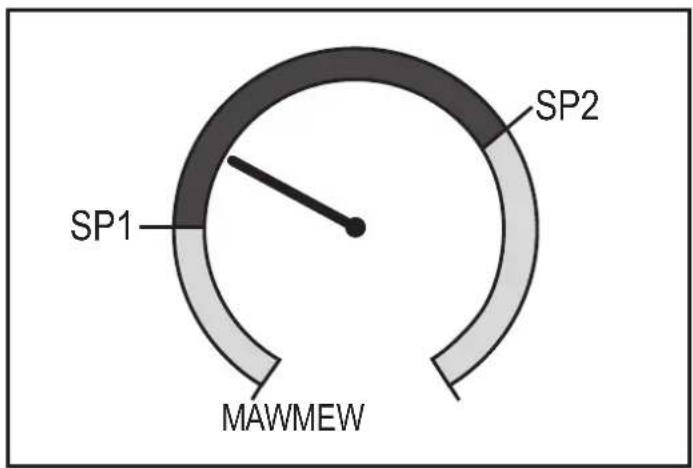

SP1 SP2 MAW MEW Les deux sorties avec fonction hystérésis : Changement de couleur si la valeur process est entre SP1 et SP2 FL1 FH1 FL2 FH2 MAW MEW Les deux sorties avec fonction fenêtre : Changement de couleur si la valeur pro- cess est entre les plages des fenêtres7

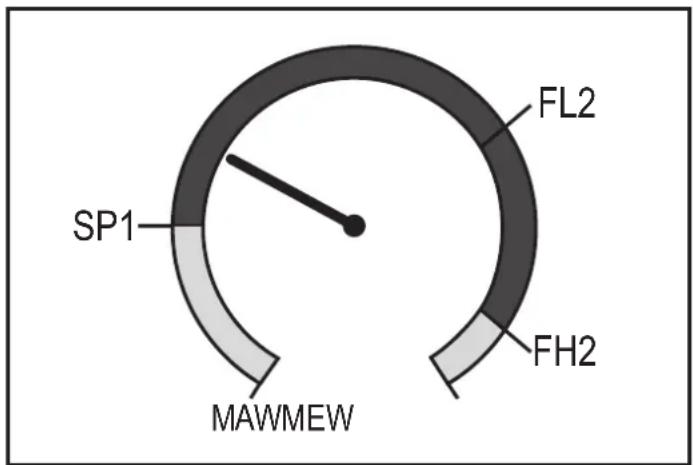

SP1 FL2 FH2 MAW MEW Sorties avec fonction hystérésis et fonction fenêtre : Changement de couleur si la valeur process est à l'extérieur des seuils de commutation

3.3.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link Son fonctionne- ment nécessite l’utilisation d’une interface IO-Link (maître IO-Link) L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB Vous trouverez plus d'informations sur IO-Link sur wwwifmcom/fr/io-link

3.3.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données pro- cess, des informations de diagnostic et les adresses des paramètres sur wwwifm com/fr/io-link

3.3.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link sur wwwifmcom/fr/io-link 4 Montage ► Raccorder l‘appareil à la sonde de température et la fixer avec des accessoires de montage Kit de montage pour adaptation directe de la sonde de température TT: E30017 Pour plus d'informations pour accessoires de montage sur wwwifmcom8 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés Alimentation en tension selon EN 50178, TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit :

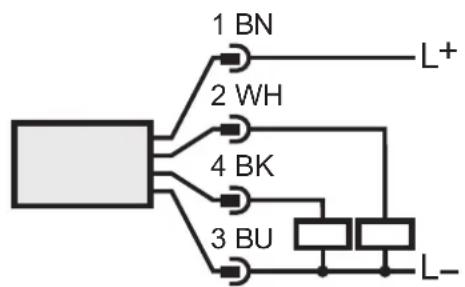

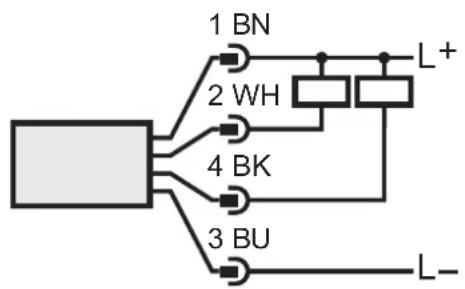

5.1 Exemples de circuits pour raccordement de TR7439

• Signal de commutation : valeurs limites pour la température

• IO-Link Broche 2 (OUT2)

• Signal de commutation : valeurs limites pour la température

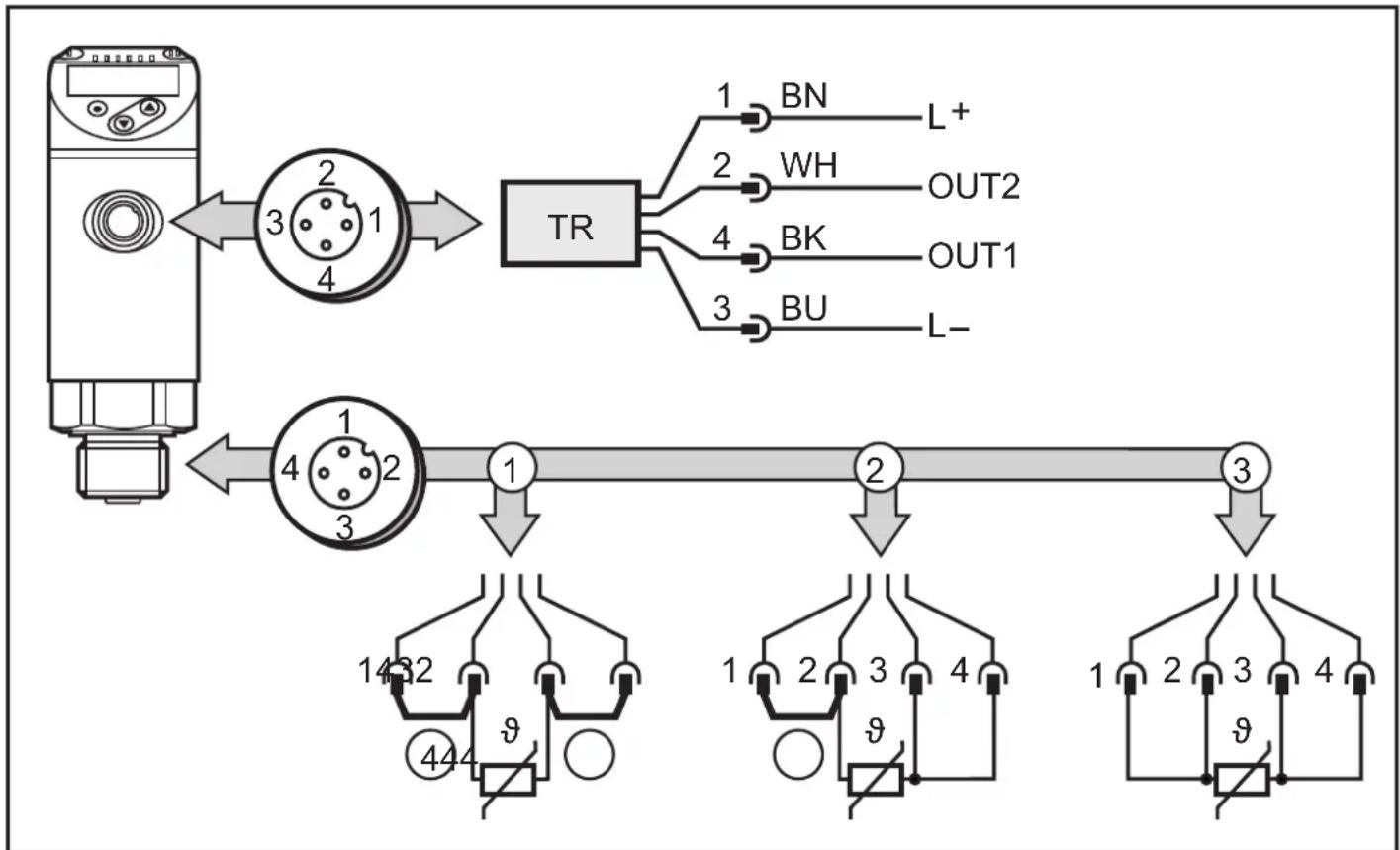

5.2 Raccordement pour capteur de température

Sonde de mesure 2 fils Réglage du menu: Mmod = 4w, shunts entre 1 / 2 et 3 / 4 Un défaut de câblage peut être corrigé dans le menu COF Sonde de mesure 3 fils Réglage du menu: Mmod = 3w, shunt entre 1 / 2 Une résistance maximale de 10 Ω par conducteur ne doit pas être dépassée (ceci correspond à une longueur du câble d’env 80 m avec une section de 0,14 mm²) Sonde de mesure 4 fils Réglage du menu: Mmod = 4w10 6 Eléments de service et de visualisation

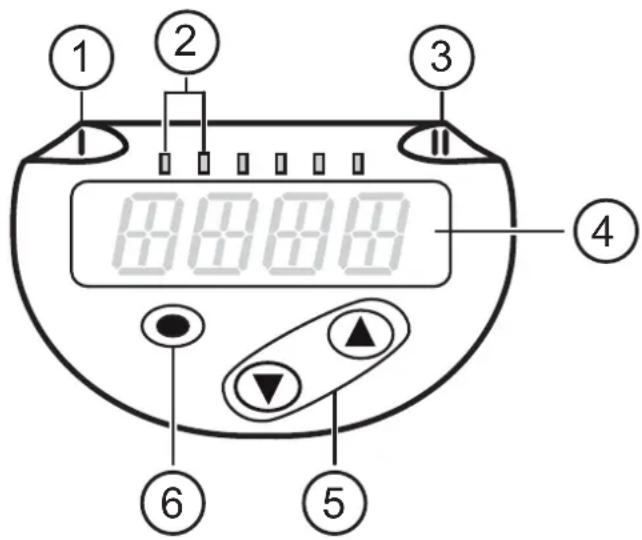

• LED 1 = état de commutation OUT1 (allumée si la sortie 1 est commutée)

• LED 2 = température dans l'unité de mesure indiquée

• LED 3 = état de commutation OUT2 (allumée si la sortie 2 est commutée) 4: Affichage alphanumérique, 4 digits

• Affichage de la température actuelle en caractères rouges ou verts → 3.2

• Affichage des paramètres et valeurs de paramètres 5: Boutons haut [▲] et bas [▼]

• Sélectionner le paramètre

• Changer la valeur du paramètre (en appuyant longtemps sur le bouton)

• Changement d'unité d’affichage en mode de fonctionnement normal (mode Run)

• Verrouillage / déverrouillage (appui simulatané sur les boutons-poussoirs > 10 secondes) 6: Bouton [

• Changement du mode RUN au menu principal

• Passage au mode de réglage

• Validation de la valeur de paramètre réglée11

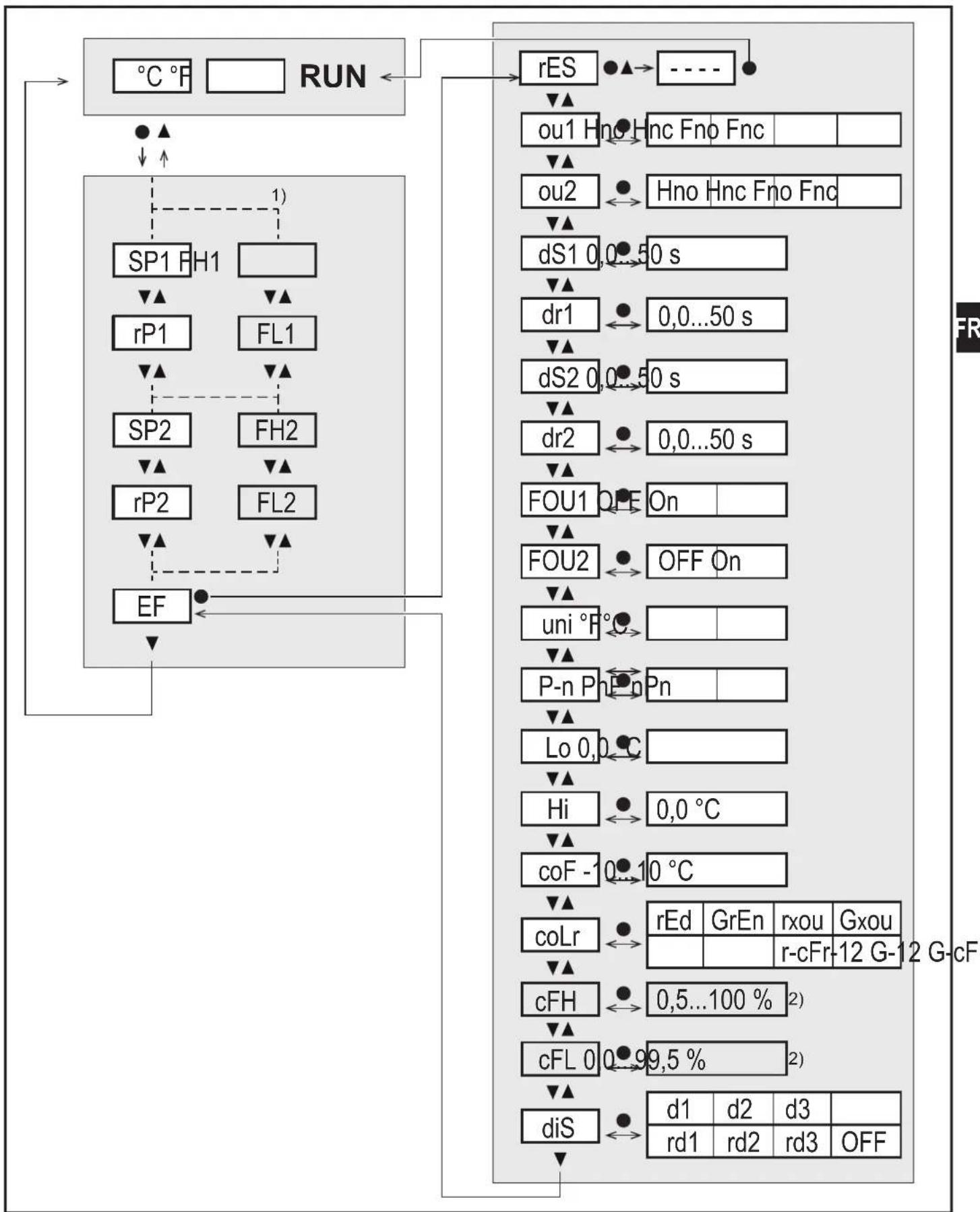

7.1 Affichage de la valeur process (RUN) et structure du menu

les paramètres ne sont indiqués que si [oux] = Fno oder Fnc est sélectionné

les paramètres ne sont indiqués que si [coLr] = r-cF ou G-cF est sélectionné12

7.2 Explication du menu

SPx Seuil d'enclenchement (valeur limite supérieure) pour la fonction hystérésis rPx Seuil de déclenchement (valeur limite inférieure) pour la fonction hystérésis FHx Seuil d'enclenchement (valeur limite supérieure) pour la fonction fenêtre FLx Seuil de déclenchement (valeur limite inférieure) pour la fonction fenêtre Mmod Méthode de mesure (sonde 2 fils ou sonde 3 fils ou 4 fils) 3w = Mesure avec sonde 3 fils 4w = Mesure avec sonde 2 fils ou 4 fils EF Fonctions étendues Ouvrir les sous-menus rES Récupérer les réglages de base effectués en usine oux Fonction de sortie OUTx : Hno = Fonction hystérésis / normalement ouvert Hnc = Fonction hystérésis / normalement fermé Fno = Fonction fenêtre / normalement ouvert Fnc = Fonction fenêtre / normalement fermé dSx Temporisation à l'enclenchement OUTx en secondes drx Temporisation au déclenchement à OUTx en secondes FOUx Comportement de la sortie OUTx en cas de défaut : On = la sortie 1 est fermée en cas de défaut OFF = la sortie est ouverte en cas de défaut uni Unité de mesure standard pour la température (°C ou °F) P-n Logique de commutation des sorties : pnp / npn

Valeur minimale de la température mesurée dans le process depuis le dernier reset ou effacement de la mémoire

Valeur maximale de la température mesurée dans le process depuis le dernier reset ou effacement de la mémoire coF Calibrage du point zéro La valeur mesurée interne "0" est décalée de cette valeur cFH Valeur limite supérieure pour le changement de couleur température cFL Valeur limite inférieure pour le changement de couleur température13

diS Fréquence de rafraîchissement et orientation de l'affichage: d1 = Actualisation de la valeur process toutes les 50 ms d2 = Actualisation de la valeur process toutes les 200 ms d3 = Actualisation de la valeur process toutes les 600 ms rd1, rd2, rd3 = affichage comme d1, d2, d3 ; tourné de 180° OFF = L'affichage de la valeur process est désactivé en mode Run Même si l'affichage est désactivé, les LED restent actives Les messages d'erreur sont affichés même si l'afficheur est désactivé coLr Configuration couleurs de l'affichage (→ 3.2) : rEd = Affichage toujours rouge GrEn = Affichage toujours vert rxou = Affichage en rouge si la sortie OUTx est commutée Gxou = Affichage en vert si la sortie OUTx est commutée r-12 = Affichage en rouge si la valeur process est entre les valeurs limites d'OUT1 et OUT2 G-12 = Affichage en vert si la valeur process est entre les valeurs limites d'OUT1 et OUT2 r-cF = Afficheur en rouge si la valeur process est entre les valeurs limites cFLcFH, indépendamment de la fonction de sortie G-cF = Afficheur en vert si la valeur process est entre les valeurs limites cFLcFH, indépendamment de la fonction de sortie 8 Paramétrage Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement Des changements du paramétrage, avec l’installation en marche, peuvent affecter son mode de fonctionnement ► S'assurer du bon fonctionnement de l'installation Pendant le paramétrage l'appareil reste fonctionnel Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramé- trage soit validé Un paramétrage peut également être effectué via l'interface IO-Link (→ 3.3)14

8.1 Paramétrage général

1 Changement du mode RUN au menu principal [●] 2 Sélection du paramètre souhaité [▲] ou [▼] 3 Passage au mode de réglage [●] 4 Changement de la valeur de paramètre [▲] ou [▼] > 1 s 5 Validation de la valeur de paramètre réglée [●] 6 Retour au mode RUN → 8.1.2 L'appui simultané sur [▲] + [▼] permet de quitter le mode de réglage sans mémoriser le paramètre modifié Si [CLoc] est affiché quand on essaie de modifier une valeur de paramètre, une modification est effectuée via un logiciel de paramétrage en même temps (blocage temporaire) Si [SLoc] est affiché, le capteur est verrouillé en permanence par le logi- ciel Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage

8.1.1 Permutation entre les niveaux de menu

1 Changement du mode RUN au menu principal [●] 2 Sélectionner le paramètre EF [▼] 3 Passer au sous-menu EF [●] 4 Sélectionner les paramètres CFG, MEM, DIS [▼] 5 Passer au sous-menu CFG, MEM, DIS [●] 6 Retour au niveau de menu supérieur Appuyer sur [▲] + [▼] simul- tanément15

8.1.2 Passage à l'affichage de la valeur process (mode RUN)

Il y a trois possibilités : I Attendre 30 secondes (→ 8.1.4) II Appuyer sur [▲] jusqu'à ce que le mode RUN soit atteint. III Appuyer sur [▲] + [▼] simultanément jusqu'à ce que le mode RUN soit atteint.

8.1.3 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse program- mation non intentionnelle A la livraison : non verrouillé Verrouiller ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affiché Durant le fonctionnement : [Loc] est affiché si l'on essaie de changer les valeurs des paramètres Déverrouiller ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affiché

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

8.1.5 Configuration du changement de couleur de l'affichage

► Sélectionner [coLr] et régler la couleur des caractères de l'affichage de la valeur process : rEd, GrEn, r1ou, r2ou, G1ou, G2ou, r-12, G-12, r-cF, G-cF (→ 3.2) [coLr]16

8.1.6 Définir les seuils pour le changement de couleur

► Sélectionner [cFH] et régler la valeur limite supérieure ► Sélectionner [cFL] et régler la valeur limite inférieure [cFH] et [cFL] sont seulement affichés si [coLr] = r-cF ou G-cF [cFH] et [cFL] sont indépendants des seuils réglés La plage de réglage correspond à l'étendue de mesure et est limitée en haut par [cFH] [cFH] [cFL]

8.1.7 Restauration des réglages usine

► Sélectionner [rES] ► Appuyer sur [●]. ► Appuyer sur [▲] ou [▼] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [●]. Il est utile que vous notiez vos réglages avant d'exécuter la fonction

• 11 Réglage usine [rES]

8.1.8 Lire les valeurs minimum et maximum

► Sélectionner [HiT] ou [LoT] et lire la valeur [HI] = valeur max, [LO] = valeur min Effacer la mémoire : ► Sélectionner [HI] ou [LO] ► Appuyer brièvement sur [●]. ► Maintenir appuyé [▲] ou [▼]. > [----] est affiché ► Appuyer brièvement sur [●]. Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois [Hi] [Lo]17

9 Fonctionnement Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonction- nement normal) Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés

9.1 Lire les valeurs de paramètres réglées

► Appuyer brièvement sur [●] ► Appuyer sur [▼] ► Appuyer brièvement sur [●] > La valeur réglée actuellement est affichée pendant 30 s Ensuite, l'appareil rentre au mode Run

9.2 Messages d'erreur / autodiagnostic

Affichage Message d'avertissement [SCx] Courant de surcharge sur OUTx LEDx pour OUTx clignote [SC] Courant de surcharge sur les deux sorties LED1 et LED3 clignotent [OL] Au-dessus de la zone de détection [UL] En dessous de la zone de détection [CLoc] Boutons de réglage verrouillés, modification des paramètres refusée Communication IO-Link active [SLoc] Boutons de réglage verrouillés, modification des paramètres refusée Déverrouillage à l'aide du logiciel de paramétrage [Err] • Aucune sonde de température raccordée

• Défaut ou court-circuit dans la sonde de température, rupture d’un fil

• Zone de détection dépassée (T < -140°C ou T > +640°C) 10 Données techniques Données techniques et schéma d'encombrement sur wwwifmcom18 11 Réglage usine Réglage usine Réglage utilisateur SP1 60 °C rP1 50 °C SP2 120 °C rP2 100 °C Mmod 4w ou1 Hno ou2 Hno dS1 0 dr1 0 dS2 0 dr2 0 FOU1 OFF FOU2 OFF uni °C P-n PNP coF 0 coLr rEd diS d2 Plus d'informations sur wwwifmcom
