G1503S - Boîtier de contrôle industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de contrôle de sécurité industriel
Marque	IFM
Modèle	G1503S
Tension d'alimentation	24 V DC (19,2...30 V), avec ondulation résiduelle 5 %
Consommation électrique	< 500 mA
Courant de sortie (par sortie)	100 mA
Type de sortie	Semi-conducteur (2 OSSD de sécurité + 1 sortie signal)
Protection des sorties	Contre courts-circuits et surcharges (surtension max 60 V DC continu, 120 V pendant 200 ms)
Température ambiante	-25...55 °C
Indice de protection	IP20
Matière du boîtier	Polyamide (PA)
Montage	Sur rail DIN, dans un boîtier protégé IP54 min. (degré de salissure 2)
Fonctions principales	Boîtier de contrôle redondant pour détecteurs de sécurité (2 sorties PNP, impulsions de contrôle), commande bi-manuelle (EN 574), arrêt d'urgence, ESPE
Conformité aux normes	EN ISO 13849-1 Cat.4 PL e, SIL 3 (CEI 62061), EN 574, EN 61496-1, UL 508
Temps de réponse	Validation : 40...160 ms selon mode ; demande de fonction de sécurité : 30...100 ms
Retard à la disponibilité	< 6 s
Affichages LED	Power (vert), Défaut (rouge), sorties (2 jaunes), entrées (2 jaunes)
Sécurité	Respecter consignes de sécurité ; auto-test périodique (12 mois) ; mise hors tension avant intervention ; test complet après installation
Entretien et nettoyage	Aucune intervention utilisateur permise ; en cas de défaut, retourner l'appareil au fabricant
Réparabilité	Non réparable par l'utilisateur ; remplacer l'appareil défectueux
Durée d'utilisation (Mission Time)	175 200 h
PFHD	2,91 × 10⁻¹⁰ /h

FOIRE AUX QUESTIONS - G1503S IFM

Quels types de détecteurs peuvent être raccordés au G1503S ?

Le G1503S peut être utilisé avec des détecteurs de sécurité à 2 sorties PNP (ex. GM701S), des détecteurs à impulsions de contrôle (ex. GM504S), des capteurs mécaniques, des commandes bi-manuelles selon EN 574, et des systèmes ESPE (barrières immatérielles, scanners laser).

Comment réinitialiser le boîtier après un défaut ?

En cas de défaut, mettez le boîtier hors tension puis de nouveau sous tension. Un bouton RESET peut être installé en série avec L+ pour un redémarrage manuel après coupure.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être de 24 V DC (19,2...30 V) avec une ondulation résiduelle maximale de 5 %. Elle doit garantir une séparation sûre.

Comment configurer le démarrage automatique ou surveillé ?

Le démarrage automatique s'obtient en laissant Y1 et Y2 non connectés. Pour un démarrage surveillé, branchez un bouton-poussoir entre L+ et Y1/Y2 ; la validation des sorties nécessite d'appuyer sur le bouton (>50 ms).

Que faire si la LED FAULT s'allume ?

La LED rouge indique un défaut. Consultez le tableau de diagnostic dans la notice (chapitre 8) : causes possibles : rupture de fil, court-circuit, entrées de surveillance ouvertes, ou défaut d'alimentation. Corrigez le câblage ou l'alimentation, puis effectuez un reset.

Le G1503S peut-il être utilisé dans un environnement humide ?

L'indice de protection est IP20, donc il ne résiste ni à la poussière ni à l'humidité. Il doit être monté dans une armoire offrant au moins IP54 (degré de salissure 2).

Combien de détecteurs à impulsions de contrôle peut-on raccorder ?

Jusqu'à 10 détecteurs de sécurité à impulsions de contrôle (ex. GM504S) peuvent être raccordés. Utilisez de préférence le répartiteur Safety E11569.

Quelle est la fonction de la sortie Y7 ?

Y7 fournit un signal non relatif à la sécurité, correspondant aux niveaux logiques des sorties de sécurité 13/14. Il est compatible avec les entrées API selon EN 61131-2.

Comment vérifier le bon fonctionnement après installation ?

Effectuez un test complet de bon fonctionnement : vérifiez l'auto-test à la mise sous tension, déclenchez une mise en sécurité et vérifiez que les sorties passent à l'état 0. Répétez ce test au moins une fois tous les 12 mois.

Que faire en cas de panne de l'appareil ?

Si un défaut persiste après reset, remplacez le boîtier de contrôle. Retournez l'appareil défectueux au fabricant. Aucune réparation par l'utilisateur n'est autorisée.

MODE D'EMPLOI G1503S IFM

Notice d'utilisation originale Boîtier de contrôle de sécurité avec sorties à semi-conducteur

G1503S

FR

80282663 / 00 02 / 2019

1 Remarque préliminaire ....4

1.1 Symboles utilisés....4

2 Consignes de sécurité ....5

3 Fourniture 6

4 Fonctionnement et caractéristiques....6

4.1 Obligations concernant la configuration du matériel....7

4.1.1 Obligations non relatives au produit ....7

4.1.2 Obligations relatives au produit ....7

5 Structure et principe de fonctionnement....8

5.1 Eléments de visualisation et raccordement....8

5.2 Schéma bloc....9

6 Montage....10

7 Raccordement électrique....10

7.1 Tension d'alimentation 10

7.2 Entrées de surveillance pour relais externes / démarrage surveillé ou automatique....10

7.3 Circuit de sortie 12

8 Raccordement - Fonction – Diagnostic de défauts....13

8.1 Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP....14

8.1.3 Diagnostic de défauts....18

8.2 Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle ....20

8.2.3 Diagnostic de défauts....24

8.3 Boîtier de contrôle pour commande bi-manuelle avec détecteurs électroniques....26

8.3.1 Raccordement....26

8.3.2 Fonction....27

8.3.3 Diagnostic de défauts....29

8.4 Boîtier de contrôle pour commande bi-manuelle avec capteurs mécaniques avec surveillance de simultanéité....31

8.4.1 Raccordement 31
8.4.2 Fonction....33
8.4.3 Diagnostic de défauts 36

8.5 Boîtier de contrôle de sécurité pour arrêts d'urgence pour les détecteurs de sécurité à 2 voies avec sortie contact sans surveillance de simultanéité ou pour des capteurs mécaniques ....38

8.5.1 Raccordement 38
8.5.2 Fonction....39
8.5.3 Diagnostic de défauts....41

9 Schéma d'encombrement....43

10 Données techniques....43
11 Tests/Homologations....45
12 Termes et abréviations....46

FR

1 Remarque préliminaire

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon les directives CEM, Basse Tension et Machines et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit.

Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.

Respecter les consignes de sécurité.

1.1 Symboles utilisés

▶ Action à réaliser

Retour d'information, résultat

→ Référence

O LED éteinte

- LED allumée

LED clignote

LED clignote rapidement

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil. Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles. Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil. Respecter également les consignes de sécurité pour le fonctionnement de l'installation complète.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
• Respecter les normes techniques pertinentes correspondantes à l'application.
• Respecter les exigences de la norme EN 60204 lors de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
• Effectuer un test complet de bon fonctionnement après installation du système.
• Utiliser uniquement l'appareil sous les conditions d'environnement spécifiées (→ 10 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.
• Utiliser uniquement conformément aux prescriptions (→ 4).

3 Fourniture

• 1 boîtier de contrôle de sécurité G1503S
- 1 notice d'utilisation boîtier de contrôle de sécurité, référence 80282663

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

4 Fonctionnement et caractéristiques

Le boîtier de contrôle de sécurité est un système redondant et peut être utilisé en tant que :

• Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP (p. ex. GM701S, → chapitre 8.1).
• Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle (p. ex. GM504S, → chapitre 8.2).
• Boîtier de contrôle pour commande bi-manuelle selon EN 574 avec détecteurs électroniques (→ chapitre 8.3).
• Boîtier de contrôle pour commande bi-manuelle selon EN 574 avec des cap - teurs mécaniques / boîtier de contrôle de sécurité pour des capteurs mécaniques ou des détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact avec surveillance de simultanéité (→ chapitre 8.4).
• Boîtier de contrôle de sécurité pour arrêts d'urgence ou détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact sans surveillance de simultanéité (simultanéité infinie) ou pour des capteurs mécaniques (→ chapitre 8.5).

ifm electronic n'assume aucune responsabilité pour l'utilisation des appareils d'autres fabricants.

L'état de sécurité est l'état désactivé (état sans courant : état logique " 0 ") sur au moins une des sorties à semi-conducteur 13 ou 14 (C1).

4.1 Obligations concernant la configuration du matériel

Lors de l'utilisation du boîtier de contrôle de sécurité G1503S, les obligations suivantes doivent être prises en compte :

4.1.1 Obligations non relatives au produit

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Les données techniques spécifiées dans cette notice doivent être prises en compte. Choisir la fonction normalement fermée pour tous les circuits de sécurité externes raccordés au système.

Les éléments de sécurité, qui sont raccordés aux boîtiers de contrôle de sécurité de type G1503S, doivent être soumis à un déclenchement (auto-test) au moins une fois pendant une période de 12 mois.

L'auto-test peut être déclenché soit en mettant le boîtier brièvement hors tension soit en effectuant une mise en sécurité.

4.1.2 Obligations relatives au produit

En cas de défauts du boîtier de contrôle de sécurité menant à l'activation de l'état de sécurité, le boîtier de contrôle de sécurité doit être échangé.

Retourner l'appareil défectueux au fabricant.

5 Structure et principe de fonctionnement

5.1 Eléments de visualisation et raccordement

A1 Tension	d'alimentation (L-, L+), bornes fonctionnelles (Y1, Y2)
A2 Y4, Y5,	Y6, Y7 : Sélection du mode de fonctionnement, sortie auxiliaire
A3 S33, S34	S43, S44 : Raccordement pour entrées /sorties sécurité
OUT 1 LED	jaune : Commande de la sortie à semi-conducteur voie 1
OUT 2 LED	jaune : Commande de la sortie à semi-conducteur voie 2
IN 1 LED jaune	Signal d'entrée voie 1 ou TE (pour détecteur à impulsion de contrôle)
IN 2 LED jaune	Signal d'entrée voie 2 ou A (pour détecteur à impulsion de contrôle)
Power LED	verte : Tension d'alimentation
Défaut LED	rouge : Défaut/démarrage
C1 13,14 : R	Raccordement d'une sortie PNP de sécurité inductif

5.2 Schéma bloc

6 Montage

Monter l'appareil sur un rail DIN dans un boîtier protégé contre la poussière et l'humidité (au moins IP54 - degré de salissure 2).

7 Raccordement électrique

▶ Utiliser uniquement des conduites en cuivre 60/75 °C.

7.1 Tension d'alimentation

L'alimentation en tension externe doit avoir une séparation sûre. En cas de défaut la tension peut dépasser la valeur de 60 V DC pour un maximum de 200 ms sans dépasser la valeur de 120 V DC.

▶ Raccorder la tension d'alimentation

Reset manuel

Pour des raisons de sécurité l'appareil ne peut, en cas de défaut, être redémarré que par la coupure de la tension d'alimentation. Il est donc recommandé d'installer un bouton RESET en série avec le circuit L+.

Après la mise sous tension ou un reset l'appareil effectue des fonctions autodiagnostiques. Après cet autodiagnostic l'appareil est opérationnel.

7.2 Entrées de surveillance pour relais externes / démarrage surveillé ou automatique

Démarrage automatique

Activation automatique sans surveillance.

Contrôle des entrées de surveillance pour relais externes (N.F.) avec un démarrage automatique

La validation est donnée si les entrées de surveillance pour relais externes sont fermées.

Prendre en compte le courant qui passe à travers les entrées de surveillance pour relais externes ( 10 Données techniques).

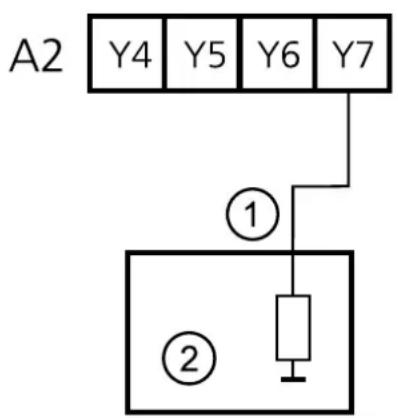

1: Entrée de surveillance pour relais externes

Démarrage surveillé

Validation des sorties à semi-conducteur :

▶ Appuyer brièvement sur le bouton démarrage (> 50 ms).

En cas d'utilisation comme commande bi-manuelle cette fonction n'est pas active.

2: Bouton de démarrage

Contrôle des entrées de surveillance pour relais externes (N.F.) avec un démarrage surveillé

Validation des sorties à semi-conducteur :

Les entrées de surveillance pour relais externes sont fermées

▶ Appuyer brièvement sur le bouton démarrage (>50 ms).

En cas d'utilisation comme commande bi-manuelle cette fonction n'est pas active.

Prendre en compte le courant qui passe à travers les entrées de surveillance pour relais externes ( 10 Données techniques).

1: Entrée de surveillance pour relais externes

2: Bouton de démarrage

7.3 Circuit de sortie

Raccorder la charge

▶ Raccorder la charge à commander aux sorties à semi-conducteur C1 (13-14).

Prendre en compte les conditions de charge minima-les et maximales ( 10 Données techniques).

La sortie Y7 fournit un signal non relatif à la sécurité pour information à un API. Le signal correspond aux niveaux logiques des sorties à semi-conducteur 13/14. Les données de sortie sont compatibles avec les données des entrées API avec consommation de courant du type 1, 2, 3 selon EN 61131-2.

1: Entrée
2: API

8 Raccordement - Fonction – Diagnostic de défauts

Le boîtier de contrôle de sécurité peut être raccordé ou utilisé de manières différentes :

1. Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP (par ex. GM701S).
2. Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle (par ex. GM504S).
3. Boîtier de contrôle pour commande bi-manuelle selon EN 574 avec des détecteurs électroniques.
4. Boîtier de contrôle pour commande bi-manuelle selon EN 574 avec des capteurs mécaniques / boîtier de contrôle de sécurité pour des capteurs mécaniques ou des détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact avec surveillance de simultanéité
5. Boîtier de contrôle de sécurité pour arrêts d'urgence ou détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact sans surveillance de simultanéité (simultanéité infinie) ou pour des capteurs mécaniques.

8.1 Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP

Exemple pour des détecteurs de sécurité :

• Détecteur de sécurité inductif GM701S
- Barrage optoélectronique
- Barrière multifaisceaux (ESPE selon EN 61496-1)
- Scanner laser

8.1.1 Raccordement

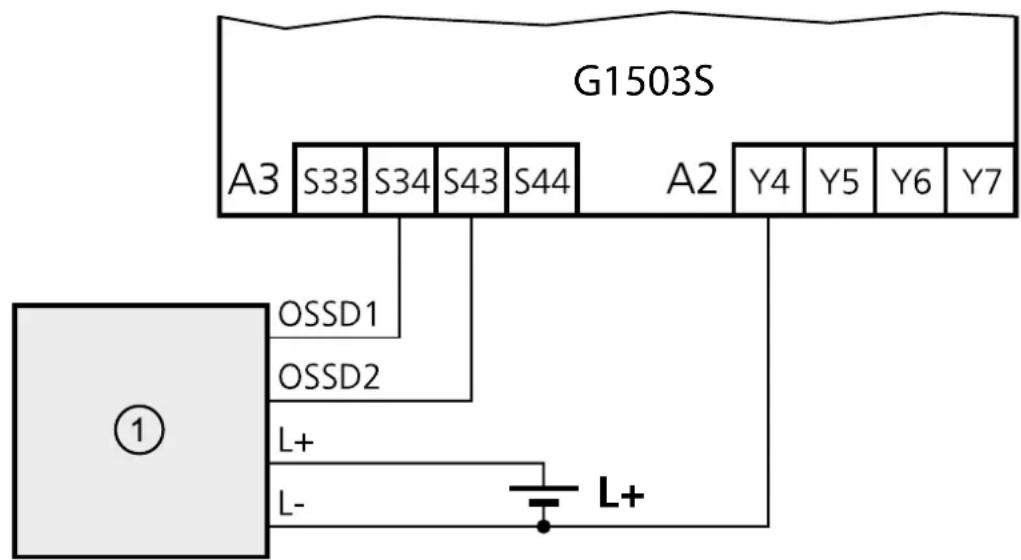

Détecteur de sécurité avec une consommation en courant de ≤ 50 mA :

1: Détecteur de sécurité

Détecteur de sécurité avec une consommation en courant de > 50 mA :

1: Détecteur de sécurité

8.1.2 Fonction

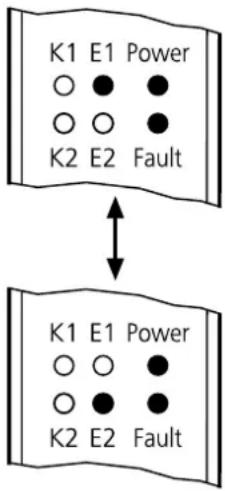

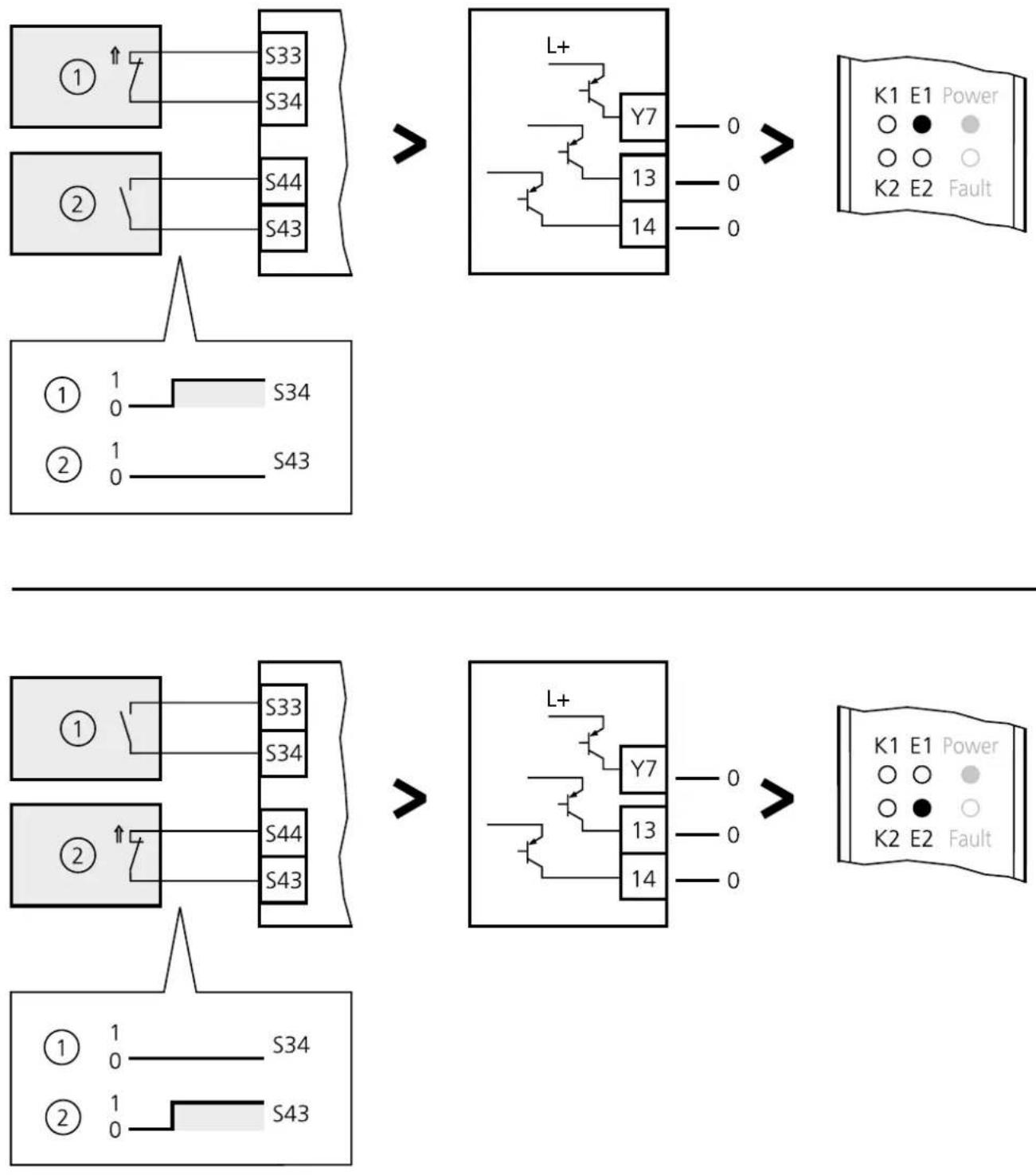

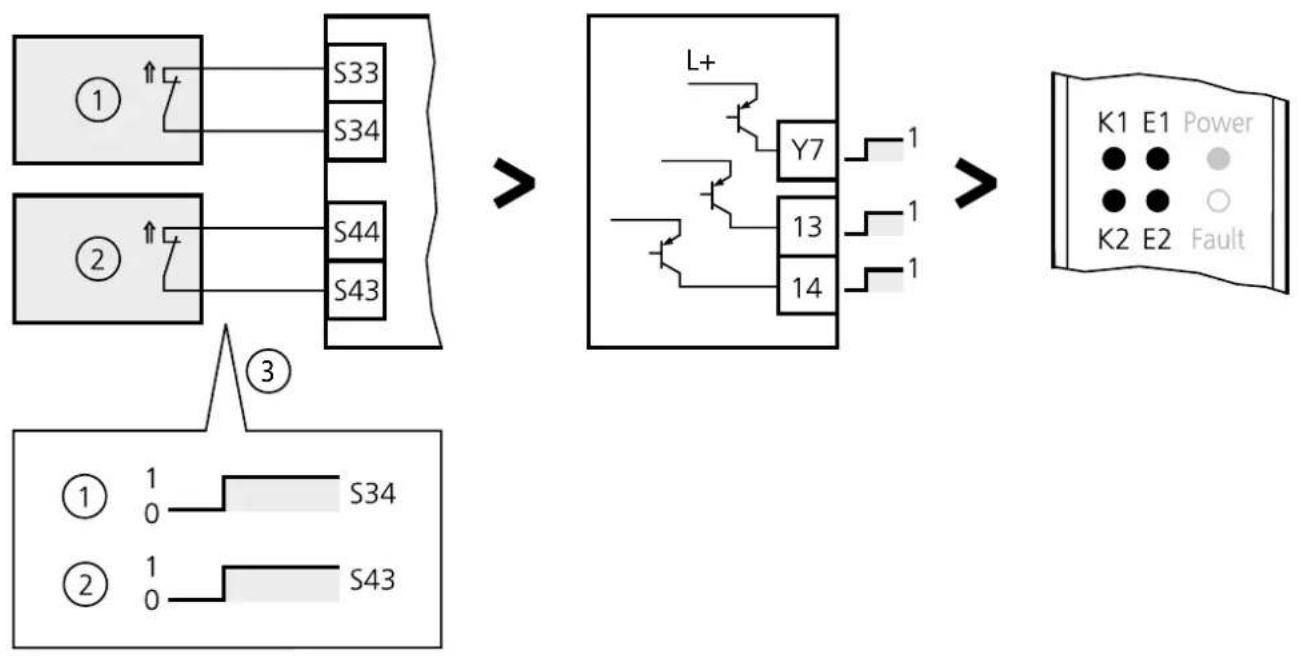

Technologie entrées Etat de sortie Affichage LED

Arrêter le clignotement :

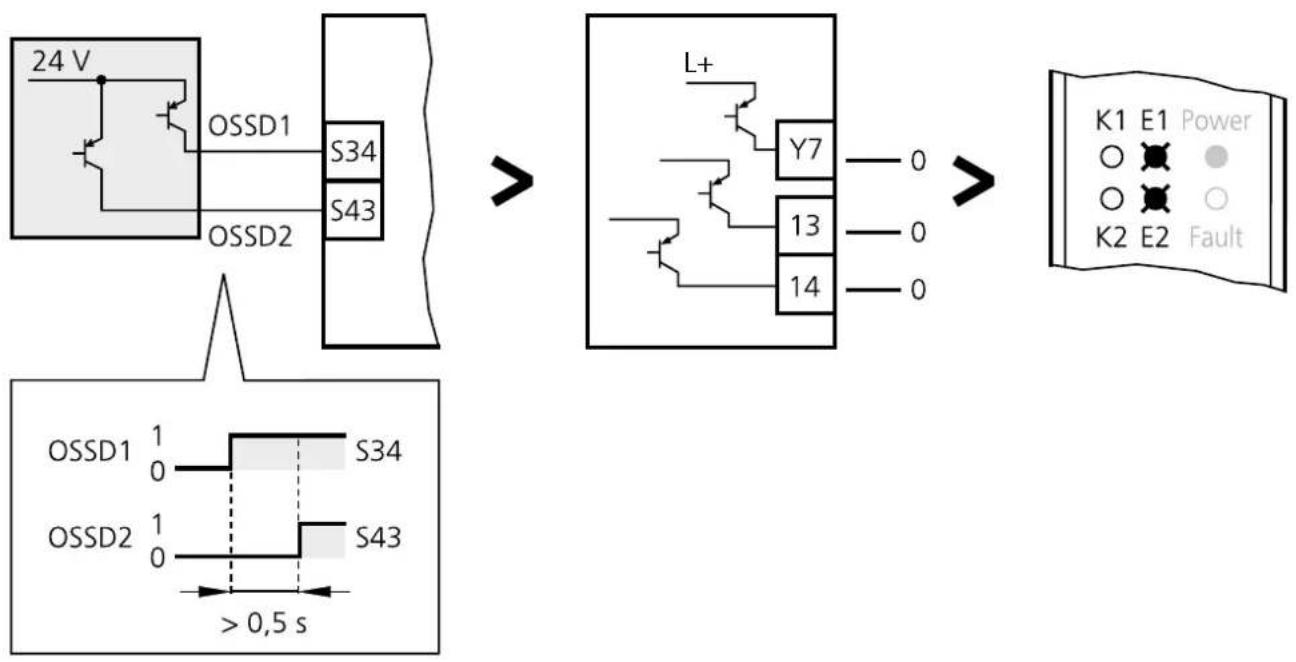

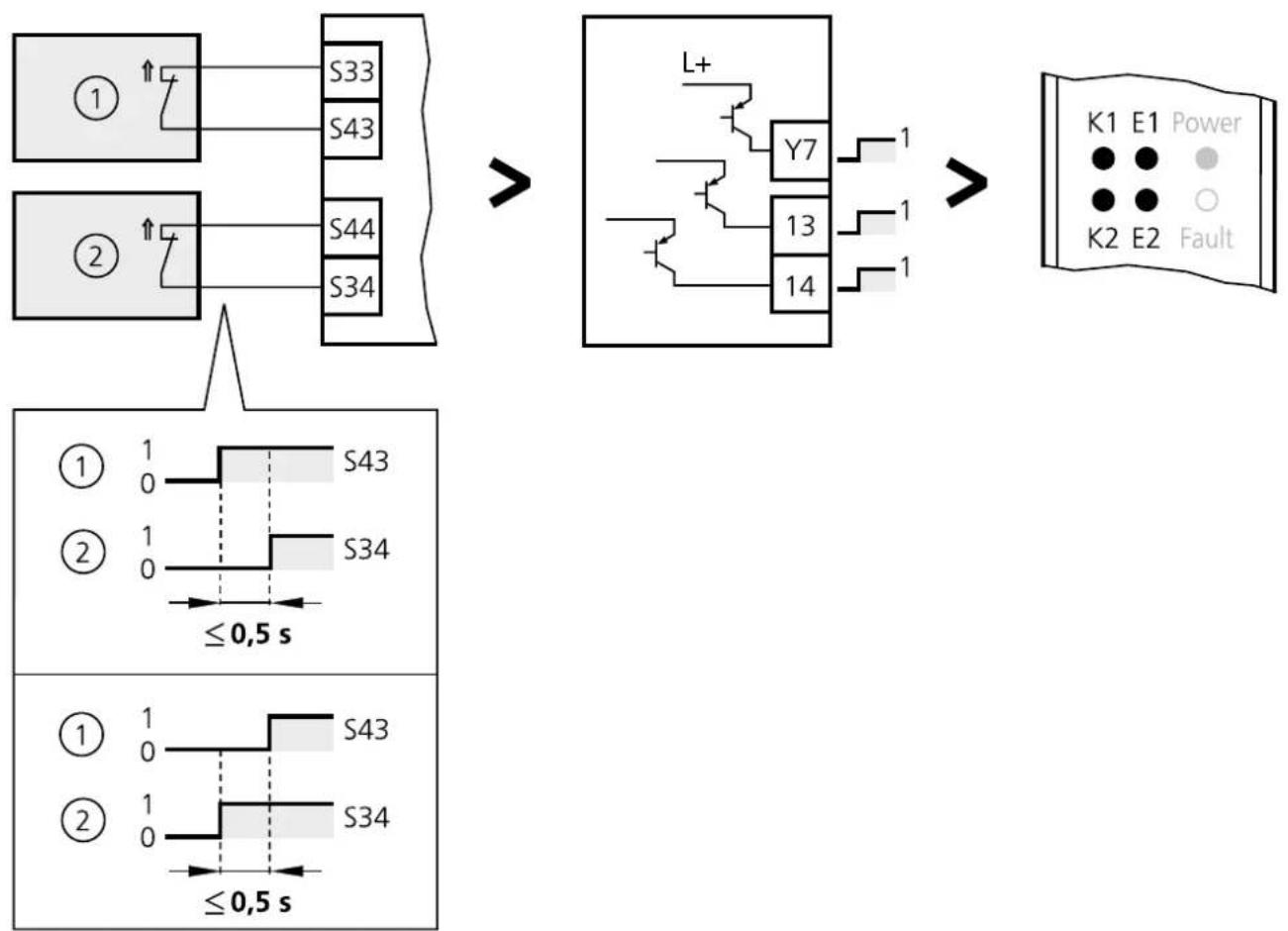

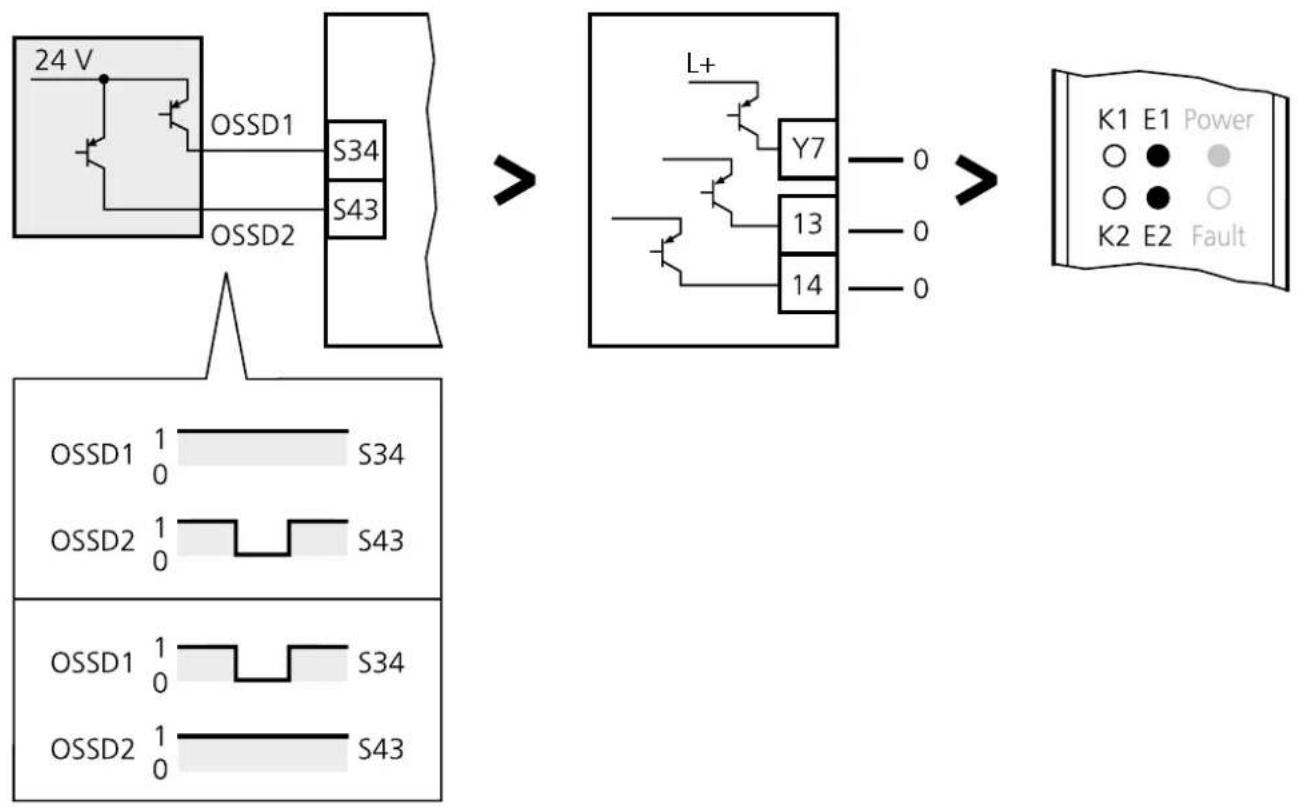

▶ Activer les entrées dans la séquence temporelle correcte (→ fig. ci-dessus)

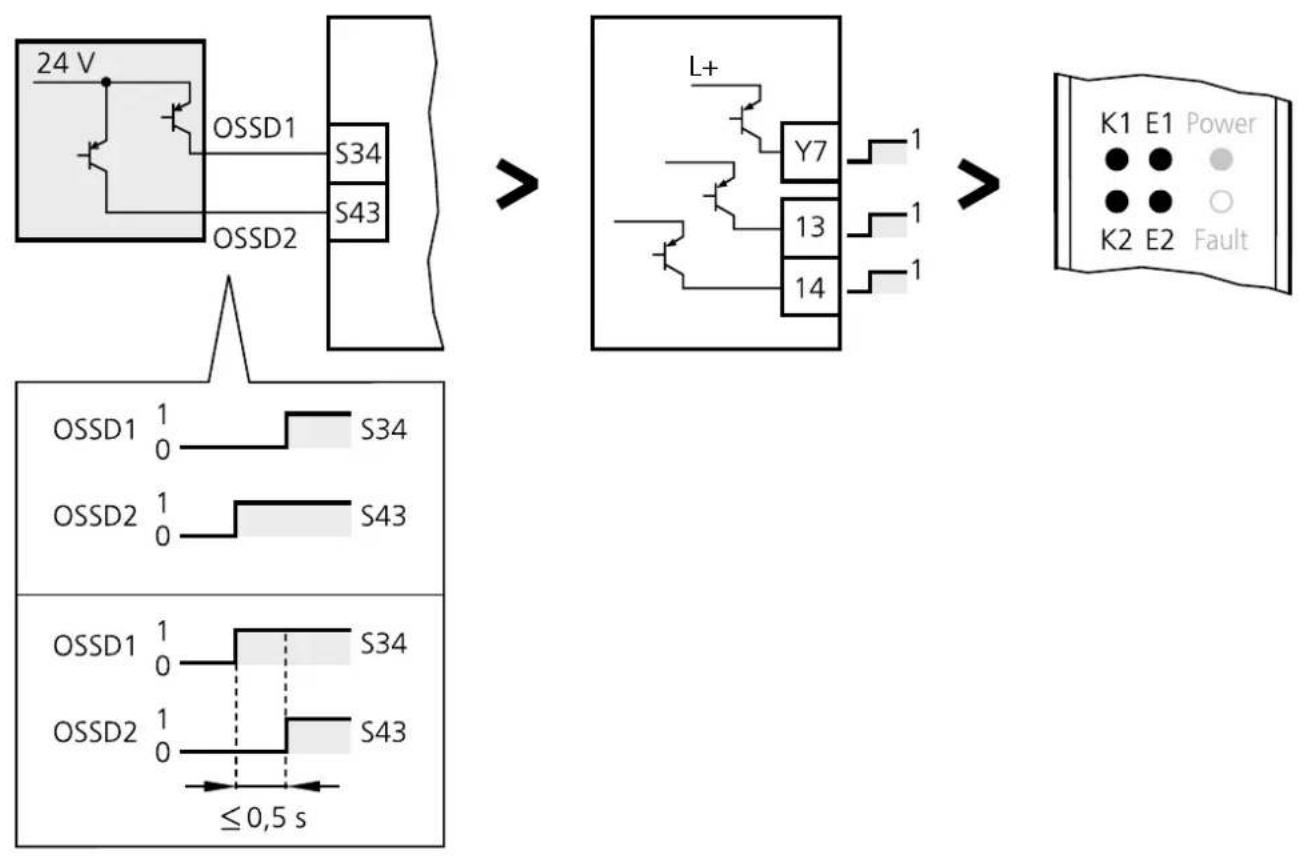

Technologie entrées Etat de sortie Affichage LED


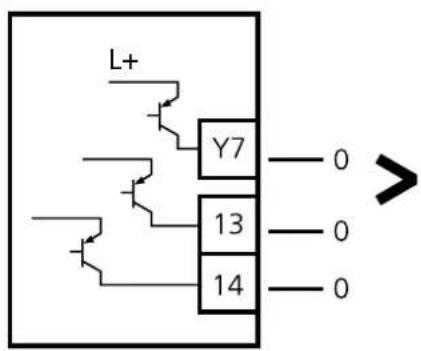

    K["L+"] --> L["Y7 0"]
    K --> M["13 0"]
    K --> N["14 0"]
    L --> O[">"]
    M --> O
    N --> O
    P["K1 E1 Power"] --> Q["○ ○ ●"]
    P --> R["○ ○ ○"]
    P --> S["K2 E2 Fault"]


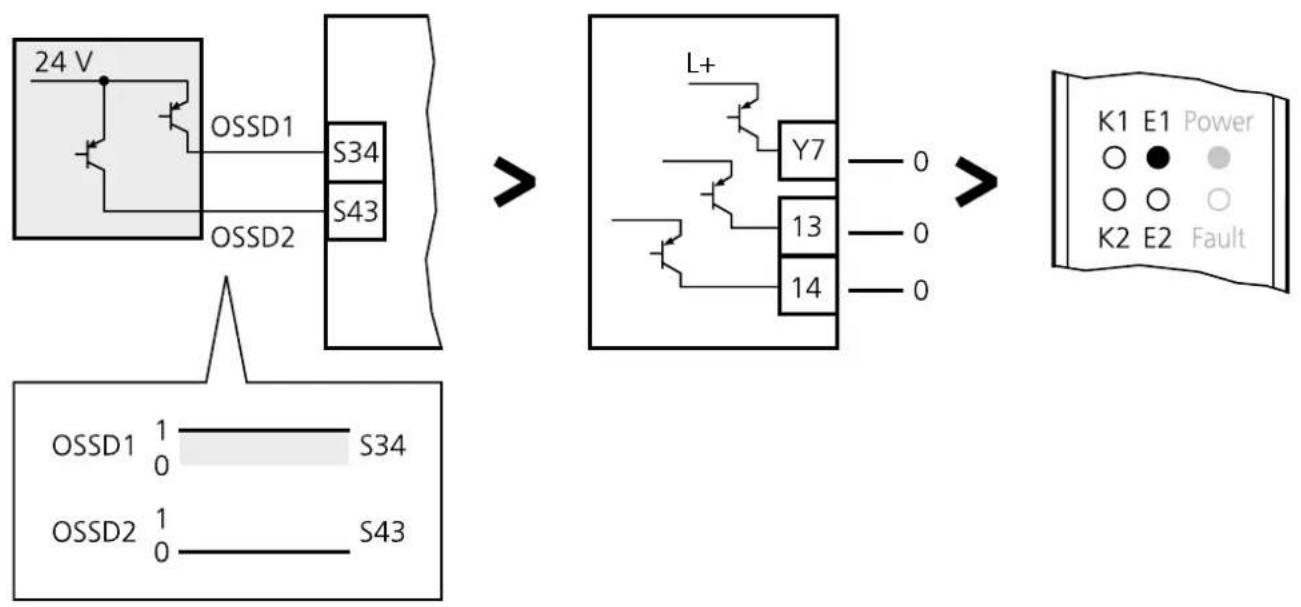

Technologie entrées Etat de sortie Affichage LED

8.1.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension!

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertes	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesEchanger le contacteur externe
	Erreur de câblageCourt-circuitEntrées S34 et S43 " 1 " à la mise sous tension	Vérifier le câblageMettre les détecteurs de sécurité hors tension et ensuite de nouveau sous tension
	Court-circuit S33/S43 ▶ Vérifier	le câblage
	Court-circuit S33/S43 ▶ Vérifier	le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	Sous-tension ▶ Vérifier le câblage	Vérifier l'alimentation
	Courts-circuits ▶ Vérifier le câblage
	Entrée S43 active plus de 0,5 s après l'entrée S34 (→ 8.1.2)Défaut de l'entrée de surveillance pour relais externesCourt-circuit S34/S44	Vérifier le câblageMettre les détecteurs de sécurité hors tension et ensuite de nouveau sous tension

8.2 Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle

Exemple pour des détecteurs de sécurité :

• Détecteur de sécurité inductif GM504S

Jusqu'à 10 détecteurs de sécurité à impulsion de contrôle peuvent être raccordés au boîtier de contrôle de sécurité.

8.2.1 Raccordement

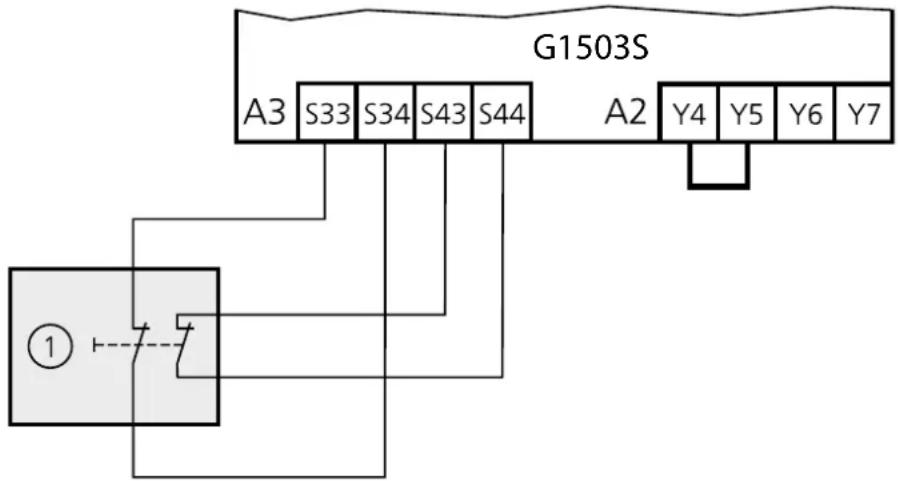

Raccordement d'un détecteur de sécurité :

1: Détecteur de sécurité

Raccordement de 2 détecteurs de sécurité :

1: Détecteur de sécurité 1 2: Détecteur de sécurité 2

L'utilisation du répartiteur Safety E11569 est recommandée :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2

3: E11569 wh = blanc
4: par ex. EVC014 bk = noir
5: par ex. EVC001 bn = brun

Raccordement de 3 à 10 détecteurs de sécurité :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2

3: Détecteur de sécurité 3

L'utilisation du répartiteur Safety E11569 est recommandée :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2
3: Détecteur de sécurité 3

4: E11569
5: par ex. EVC014
6: par ex. EVC001

wh = blanc

bk = noir

bn = brun

bu = bleu

8.2.2 Fonction

Technologie entrées Etat de sortie Affichage LED

1: Seul ou dernier détecteur de sécurité d'une chaîne de détecteurs
2: td = max. 16 ms

8.2.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension!

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A2 inversés	► Vérifier le câblage► Vérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	► Vérifier le câblage► Mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension : Entrées de surveillance pour relais externes ouvertes	► Vérifier la technologie de son► Vérifier les entrées de surveillance pour relais externes► Echanger le contacteur extern
	Court-circuitRaccordements A1/A3 ou A2/A3 inversés	► Vérifier le câblage
	Court-circuit S43/L+ ou S44/L-	► Vérifier le câblage
	Court-circuit S34/S44 ou S33/S43	► Vérifier le câblage
	Court-circuit S34/L+ ► Vérifier le câblage
	Court-circuit S43/L+ ou S34/S44	Vérifier le câblage
	Cycle manquantErreur de câblageRaccordements A2/A3 inversésCourt-circuit S43/L-	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	Sous-tension Vérifier le câblage	Vérifier l'alimentation
	Courts-circuits Vérifier le câblage

8.3 Boîtier de contrôle pour commande bi-manuelle avec détecteurs électroniques

Exemple pour des détecteurs électroniques :

- Détecteurs capacitifs

Pour la sélection de produits voir www.ifm-electronic.com

Ce raccordement est conforme aux exigences du type IIIC selon EN 574. Deux interrupteurs à deux commutateurs indépendants, un contrôle de plausibilité interne et des fils protégés ou blindés permettent l'utilisation dans une application jusqu'au type IIIC.

8.3.1 Raccordement

Raccordement de deux DC 2 fils :

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

8.3.2 Fonction

Technologie entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

Technologie entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

8.3.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension!

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesEchanger le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuitEntrées S34 et S43 activées à la mise sous tension	Vérifier le câblageDésactiver les entrées et RESET ou coupure de tension
	Raccordements A3/A2 inversés	Vérifier le câblage
	Shunt Y4/Y5 manquant	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	• Surtension• Sous-tension	► Vérifier le câblage► Vérifier l'alimentation
	• Sous-tension ► Vérifier le câblage	► Vérifier l'alimentation
	• Courts-circuits ► Vérifier le câblage
	• Entrées S34 et S43 non activées dans 0,5 s (→ 8.3.2)• Défaut de l'entrée de surveillance pour relais externes• Court-circuit S34/S44	► Vérifier le câblage► Désactiver les entrées et les activer de nouveau

8.4 Boîtier de contrôle pour commande bi-manuelle avec capteurs mécaniques avec surveillance de simultanéité

Commande bi-manuelle avec capteurs mécaniques / boîtier de contrôle de sécurité pour capteurs mécaniques ou détecteurs de sécurité à 2 voies avec sortie contact avec surveillance de simultanéité.

Les contacts des capteurs mécaniques doivent autoriser un courant minimum de 6 mA.

8.4.1 Raccordement

Raccordement de deux capteurs de sécurité mécaniques

Ce raccordement (avec seulement un contact normalement ouvert par capteur) est conforme aux exigences du type IIIB selon EN 574.

L'utilisation de capteurs homologués correspondants selon EN 60947-5-1 annexe K et des fils protégés ou blindés permet une application jusqu'au type IIIC.

1: Détecteur de sécurité mécanique 1 2: Détecteur de sécurité mécanique 2

Raccordement de capteurs mécaniques selon EN 574, type IIIC :

1: Détecteur de sécurité mécanique 1 (pas de guidage forcé des contacts)

2: Détecteur de sécurité mécanique 2 (pas de guidage forcé des contacts)

Raccordement d'un capteur de sécurité à 2 voies

par ex. " Systèmes de protection électro-sensibles " (ESPE) selon EN 61496-1

1: Contact 1 de l'ESPE 2: Contact 2 de l'ESPE

8.4.2 Fonction

Technologie entrées Etat de sortie Affichage LED

Technologie entrées Etat de sortie Affichage LED

↑ : Contact N.O. activé

Technologie entrées Etat de sortie Affichage LED

↑ : Contact N.O. activé

8.4.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension!

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesEchanger le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuitContacts fermés à la mise sous tension	Vérifier le câblageOuvrir les contacts et RESET ou coupure de tension
	Raccordements A2/A3 inversés	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	• Sous-tension ▶ Vérifier le câblage	▶ Vérifier l'alimentation
	• Courts-circuits ▶ Vérifier le câblage
	• Entrées S34 et S43 non activées dans 0,5 s (→ 8.4.2) • Défaut de l'entrée de surveillance pour relais externes • Court-circuit S34/S44	▶ Vérifier le câblage ▶ Désactiver les entrées et les activer de nouveau

8.5 Boîtier de contrôle de sécurité pour arrêts d'urgence pour les détecteurs de sécurité à 2 voies avec sortie contact sans surveillance de simultanéité ou pour des capteurs mécaniques

Les détecteurs de sécurité à 2 voies sont par exemple de „l'équipements de protection électro-sensibles „ (ESPE) selon EN 61496-1.

Les contacts des détecteurs doivent permettre un courant minimum de 6 mA.

8.5.1 Raccordement

Raccordement arrêt d'urgence / détecteurs de sécurité à 2 voies :

1: Détecteur de sécurité

Raccordement de deux capteurs mécaniques :

1: Capteur mécanique 1 2: Capteur mécanique 2

8.5.2 Fonction

Technologie entrées Etat de sortie Affichage LED

    I["L+"] --> J["Y7"]
    I --> K["13"]
    I --> L["14"]

    M["①"] --> N["S34"]
    O["②"] --> P["S43"]

    Q["K1 E1 Power"] --> R["● ● ● ○"]
    S["K2 E2 Fault"] --> T["● ● ● ○"]

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2
3: Séquence et différence de temps insignifiantes (simultanéité infinie)
↑ : Contact N.O. activé

Technologie entrées Etat de sortie Affichage LED

↑ : Contact N.O. activé

8.5.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension!

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtension	► Vérifier le câblage► Vérifier l'alimentation
	Court-circuitRupture de fil	► Vérifier le câblage
	Court-circuitRupture de fil	► Vérifier le câblage
	Court-circuitRupture de fil	► Vérifier le câblage
	Entrées de surveillance pour relais externes ouvertesRupture de fil	► Vérifier le câblage
	A la mise sous tension : Entrées de surveillance pour relais externes ouvertes	► Vérifier la technologie de sortie► Vérifier les entrées de surveillance pour relais externes► Echanger le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuit	► Vérifier le câblage
	• Raccordements A2/A3 inversés	► Vérifier le câblage
	• Shunt Y4/Y5 manquant	► Vérifier le câblage
	• Surtension• Sous-tension	► Vérifier le câblage► Vérifier l'alimentation
	• Surtension• Sous-tension	► Vérifier le câblage► Vérifier l'alimentation
	• Sous-tension ► Vérifier le câblage	► Vérifier l'alimentation
	• Courts-circuits ► Vérifier le câblage

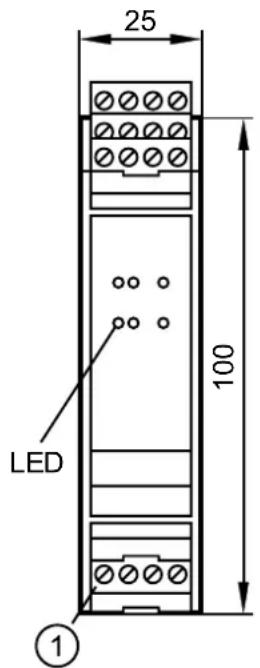

9 Schéma d'encombrement

1: Bornes à vis (fourni)

10 Données techniques

G1503SBoîtier de contrôle de sécurité avec sorties à semi-conducteurBornier PHOENIX CONTACT MSTBOConforme aux exigences :EN ISO 13849-1 : 2008 + AC2009, catégorie 4 PL e, SIL 3 (CEI 62061)
Technologie de sortie	semi-conducteur (2 OSSD)
Fonction de sortie	2 sorties à semi-conducteur de sécurité protégés contre les courts circuits (commutation positive), 1 sortie signal (commutation positive)
Tension d'alimentation	24 DC (19,2...30) inclus l'ondulation résiduelle de 5 %
Courant de sortie pour chaque sortie à semi-conducteur de sécurité (13, 14)	100 mA
Courant de sortie minimum des entrées de surveillance pour relais externes	10 mA
Protection contre les courts-circuits / protection contre les surcharges des sorties à semi-conducteur (13, 14)	protégées contre les courts circuits et les surcharges (surtension : max.60 V DC continu, 120 V @ 200ms)
Consommation	< 500 mA
Indication de fonction	tension (vert), erreur (1 x rouge), état de commutation (2 x jaune), entrée (2 x jaune)
Retard à la disponibilité	< 6 s
Durée impulsion de déclenchement de test	≤ 500 μs
Chute de tension (par OSSD)	≤ 2,5 V @ 100 mA
Temps de réponse [ms]	selon la technologie entrée → chapitre
	8.1	8.2	8.3	8.4	8.5
Validation	40 ms	160 ms	40 ms	110 ms	110 ms
Demande de la fonction de sécurité	30 ms	100 ms	30 ms	30 ms	30 ms
Température ambiante	-25...55°C
Type de protection	IP 20
Matières du boîtier	PA
Données d'entrée (S34, S43)	" 1 ": > 11 V, 6 mA" 0 ": < 5 V, < 500
Données de sortie	S33 push-pull protégée contre les courts-circuits" 0 ": I sink ~ 30 mA" 1 ": I source ≥ 50 mA, > 18 VS44 " 0 ": IR ≤ 300 μA" 1 ": I source ≥ 50 mA, U > 18 VY7 " 0 ": IR ≤ 300 μA" 1 ": I source ≥ 11 V @ 30 mA, ≥ 15 V @ 15 mA
Durée d'utilisation TM (Mission Time)	175 200 h
PFHD	2,91 x 10-10/h
Remarques	Remarques supplémentaires relatives à l'homologation cULus (UL 508):• Température ambiante maximum 55 °C (en armoire électrique).• Les fonctions de sécurité ne sont pas évaluées par UL. L'homologation a été accordée conformément à UL 508 pour les applications générales.• Utiliser uniquement des conduites en cuivre 60/75 °C.• Pour l'utilisation dans des environnements avec degré de souillure 2.

Le boîtier de contrôle de sécurité G1503S a été testé et certifié par le TÜV-Nord. Le développement et le test du boîtier de contrôle de sécurité se sont faits selon par exemple, les directives et normes suivantes :

• 2006/42/CE Directive Machine
• 2004/108/CE Directive CEM
• 2014/30/UE Directive CEM (applicable à partir du 20 avril 2016)
• 2006/95/CE Directive basse tension
• EN 50178 (1997) Equipement électronique utilisé dans les installations de puissance
- EN ISO 13849-1:2008+AC2009 Sécurité des machines – Parties des systèmes de commande relatives à la sécurité
• DIN EN 60204-1:2006 (où applicable) Equipement électrique des machines
- EN 574:1996+A1:2008 Sécurité des machines - Dispositifs de commande bi-manuelle - Aspects fonctionnels - Principes de conception
- EN 62061:2005+A1:2013 Sécurité des machines – Sécurité fonctionnelle des systèmes de commande électriques, électroniques et électroniques programmables relatifs à la sécurité
- UL 508

12 Termes et abréviations

ESPE Electro-Sensitive Protective Equipment	Systèmes de protection électrosensibles
Cat. Category Catégorie	Classification des parties des systèmes de commande relatives à la sécurité concernant la résistance par rapport aux défaillances.
CCF Common Cause Failure Défaillance de cause commune.
DC Diagnostic Coverage Degré de couverture du diagnostic.
MTTF Mean Time To Failure Durée moyenne avant défaillance.
MTTF_d	Mean Time To Dangerous Failure	Temps moyen avant défaillance dangereuse.
OSSD Output Signal Switch Device Dispositif de signal de sortie de com mutation, sortie de sécurité statique.
PFH ( PFH_D )	Probability of (dangerous)Failure per Hour	Probabilité d'une défaillance (dangereuse) par heure.
PL Performance Level PL selon EN ISO 13849-1
SIL Safety Integrity Level SIL 1-4 selon IEC 61508
API		Automate programmable

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
