AC016S - Boîtier de contrôle industriel IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AC016S IFM au format PDF.
| Type de produit | Boîtier de contrôle industriel pour détecteurs de sécurité avec AS-interface |
| Marque | IFM |
| Modèle | AC016S |
| Catégorie de sécurité | SIL 3, PL e, Catégorie 4 |
| Dimensions (H x L x P) | 80 x 90 x 46,5 mm |
| Poids | Non spécifié (estimation ~200 g) |
| Alimentation | 26,5...31,6 V DC via AS-interface |
| Consommation | ≤ 250 mA |
| Entrées | 1 entrée de sécurité pour détecteurs inductifs (DC PNP, 10 mA typ.) |
| Sorties | 1 sortie de commutation non sécurité PNP (max. 500 mA) |
| Fonctions principales | Contrôle d'une chaîne de jusqu'à 8 détecteurs de sécurité, transfert de table de code via AS-i, diagnostic de défauts |
| Indicateurs LED | PWR (verte), FAULT (rouge), AUX (verte), LED fonctionnement (jaune), LED défaut périphérie (rouge clignotant) |
| Adressage | Infrarouge via AC1154, adresses 1-31 |
| Température ambiante | -25...55 °C |
| Indice de protection | IP 67 |
| Normes | EN ISO 13849-1, CEI 61508, EN 50295, UL 508 |
| Certificats | TÜV NORD, UL (cULus), AS-Interface |
| Entretien et nettoyage | Aucune maintenance nécessaire, vérifier les LED et test de fonction annuel |
| Pièces détachées et réparabilité | En cas de défaut, le boîtier doit être échangé ; pas de réparation interne |
| Informations générales | Montage sur rail DIN 35 mm, embase de câblage AC5000/AC5003, câble ≤ 5 m |
FOIRE AUX QUESTIONS - AC016S IFM
Questions des utilisateurs sur AC016S IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Boîtier de contrôle industriel au format PDF gratuitement ! Retrouvez votre notice AC016S - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC016S de la marque IFM.
MODE D'EMPLOI AC016S IFM

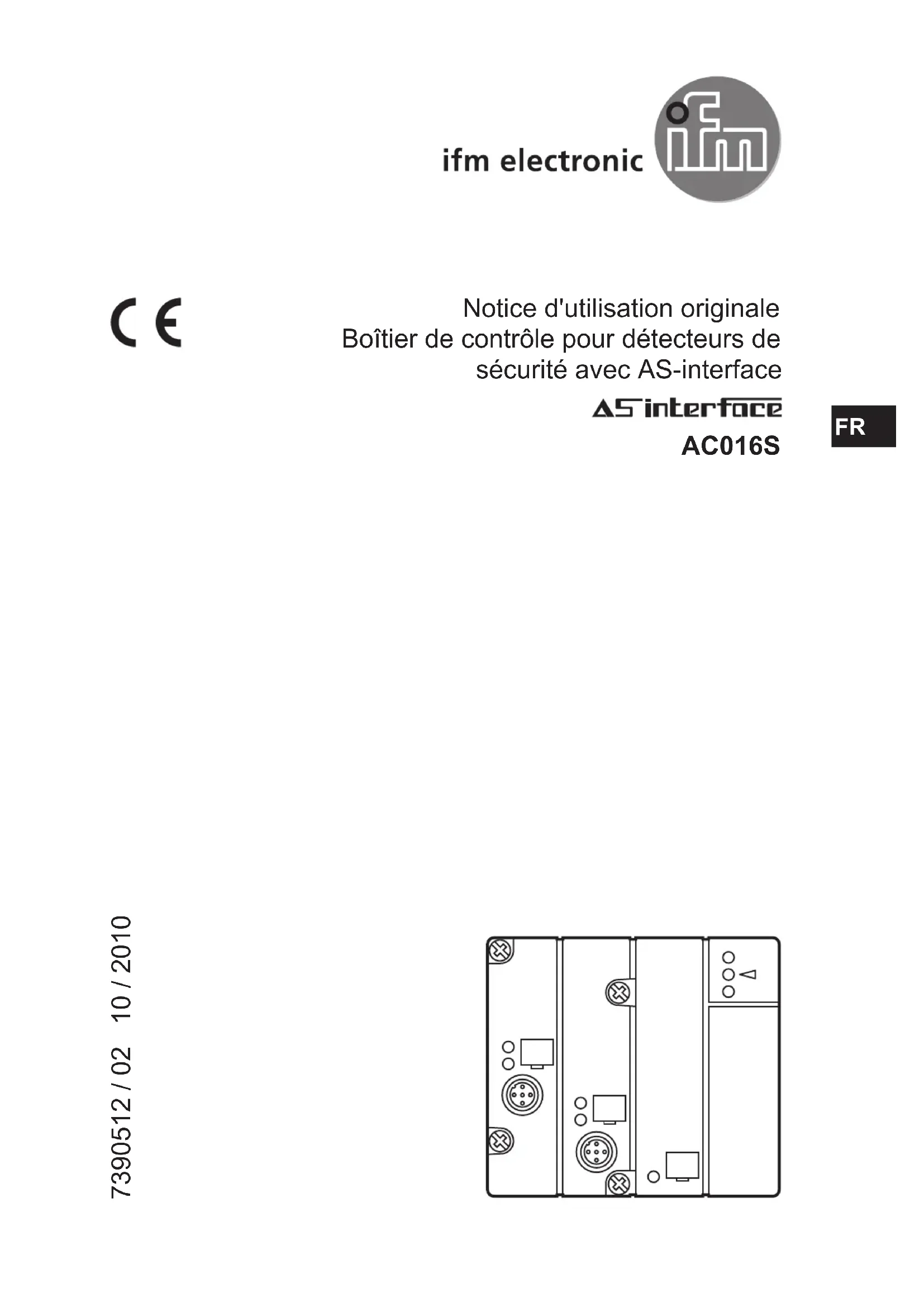

Notice d'utilisation originale Boîtier de contrôle pour détecteurs de sécurité avec AS-interface
Δ5 interface
AC016S
7390512 / 02 10 / 2010
1 Remarque préliminaire....3
1.1 Explication des symboles....3
2 Consignes de sécurité....3
3 Installation / mise en service....4
3.1 Fonctionnement et caractéristiques....4 3.2 Description du fonctionnement et consignes de raccordement.....4
4 Obligations concernant la configuration....5
4.1 Obligations relatives au matériel....5 4.2 Obligations relatives au logiciel 6
5 Montage....6 6 Eléments de service et d'indication....6 7 Mise en service 7
7.1 Raccordement électrique....7 7.2 Bits de données....8 7.3 Adressage 9
7.3.1 Adressage infrarouge 9
8 Fonctionnement....9
8.1 Temps de réponse 9 8.2 Calcul du temps de réponse total 9 8.3 Diagnostic de défauts 10
8.3.1 Défauts de câblage et du détecteur 10 8.3.2 Défauts internes....10 8.3.3 Tension d'alimentation....10
9 Données caractéristiques de sécurité....10
10 Données techniques....12 11 Schéma d'encombrement....13 12 Normes....14 13 Homologations / certificats....14
1.1 Explication des symboles
▶ Action à faire
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Consignes de sécurité
Respecter les consignes de la notice d'utilisation.
Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.
Pour le montage et le fonctionnement du produit, les indications de la notice d'utilisation doivent être respectées strictement et le cas échéant les normes techniques pertinentes doivent être observées dans le cadre de l'application.
Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications du produit.
L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
Après installation du système, un test complet de bon fonctionnement doit être effectué.
Mettre l'appareil hors tension en externe avant toute manipulation. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
Lors de l'installation les exigences de la norme EN60204-1 doivent être prises en compte.
Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie.
3 Installation / mise en service
Les produits doivent être montés, raccordés et mis en service par du personnel compétent.
3.1 Fonctionnement et caractéristiques
Le boîtier de contrôle est un système redondant et diversitaire permettant de contrôler une chaîne de jusqu'à 8 détecteurs de sécurité inductifs.
Le boîtier de contrôle alimente et surveille les détecteurs de sécurité raccordés et évalue leurs états de commutation. Si tous les détecteurs de sécurité sont complètement fonctionnels et correctement amortis, le boîtier de contrôle transfère la table de code de sécurité à l'AS-interface (séquence de données 8 x 4 bits).
L'évaluation relative à la sécurité de la table de code doit être effectuée par un moniteur de sécurité approprié (par ex. AC001S... AC004S, AC031S, AC032S). L'état de sécurité est présent si aucun code n'est transmis (0 statique).
Quand il est utilisé correctement, le système peut fonctionner dans des applications jusqu'au niveau de performance e selon DIN EN ISO 13849-1 ou selon CEI 61508/SIL 3 ( 7.1 Raccordement électrique).
En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de sécurité plus basse !
3.2 Description du fonctionnement et consignes de raccordement
Observer également toutes les informations dans la description du logiciel de configuration (par ex. E7040S) et dans la notice technique du moniteur de sécurité. Dans ces documents vous trouvez toutes les remarques nécessaires concernant l'installation, la configuration, le fonctionnement et l'entretien du système de sécurité AS-i.
Pour les fonctions de sécurité paramétrables correspondantes concernant le module de sécurité AS-i voir le chapitre " Composants de contrôle " du manuel sur le logiciel de configuration.
Remarque importante :
Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine.
Un système de sécurité complet comporte en règle générale des capteurs, des unités d'évaluation, des appareils de signalisation et des concepts pour une mise en sécurité.
Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du module de sécurité AS-i, ses filiales et sociétés affiliées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'il n'a pas lui-même conçue.
Le fabricant n'assume aucune responsabilité pour des recommandations données dans la description suivante ou des composants utilisés.
La description ci-dessous ne peut pas être invoquée pour faire valoir des revendications au titre de la garantie ou de la responsabilité dépassant les conditions générales de livraison.
4 Obligations concernant la configuration
Lors de l'utilisation du boîtier de contrôle AC016S, les obligations suivantes doivent être prises en compte :
4.1 Obligations relatives au matériel
Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice. Les données techniques spécifiées doivent être prises en compte.
Grâce à la prise de mesures administratives dans l'application, il doit être assuré qu'au moins un test de fonction doit être effectué par an. Un test de fonctionnement est réalisé par la mise hors tension et sous tension de l'alimentation AS-i ou par la mise hors tension et sous tension du boîtier de contrôle (bit de données D0, 0 = boîtier de contrôle ACTIF).
En cas de défauts dans le boîtier de contrôle menant à l'activation de l'état de sécurité, le boîtier de contrôle doit être échangé.
4.2 Obligations relatives au logiciel
La description complète de la configuration du moniteur de sécurité AS-i est à observer !
5 Montage
▶ Monter le boîtier de contrôle sur une embase de câblage pour câble plat ou pour câble plat et alimentation externe (par ex. AC5000 ou AC5003). ▶ Fixer le boîtier de contrôle et l'embase de câblage sur un rail profilé de 35 mm ou sur une plaque de montage. Position de montage : verticale ou couchée à plat. ▶ Poser le câble plat AS-i soigneusement dans l'embase en utilisant les joints d'étanchéité fournis. ▶ Afin d'atteindre l'indice de protection : Serrer les 4 vis de la partie supérieure uniformément en croix à 0,8 Nm.
Pour le montage du module s'assurer que le joint d'étanchéité est posé soigneusement.

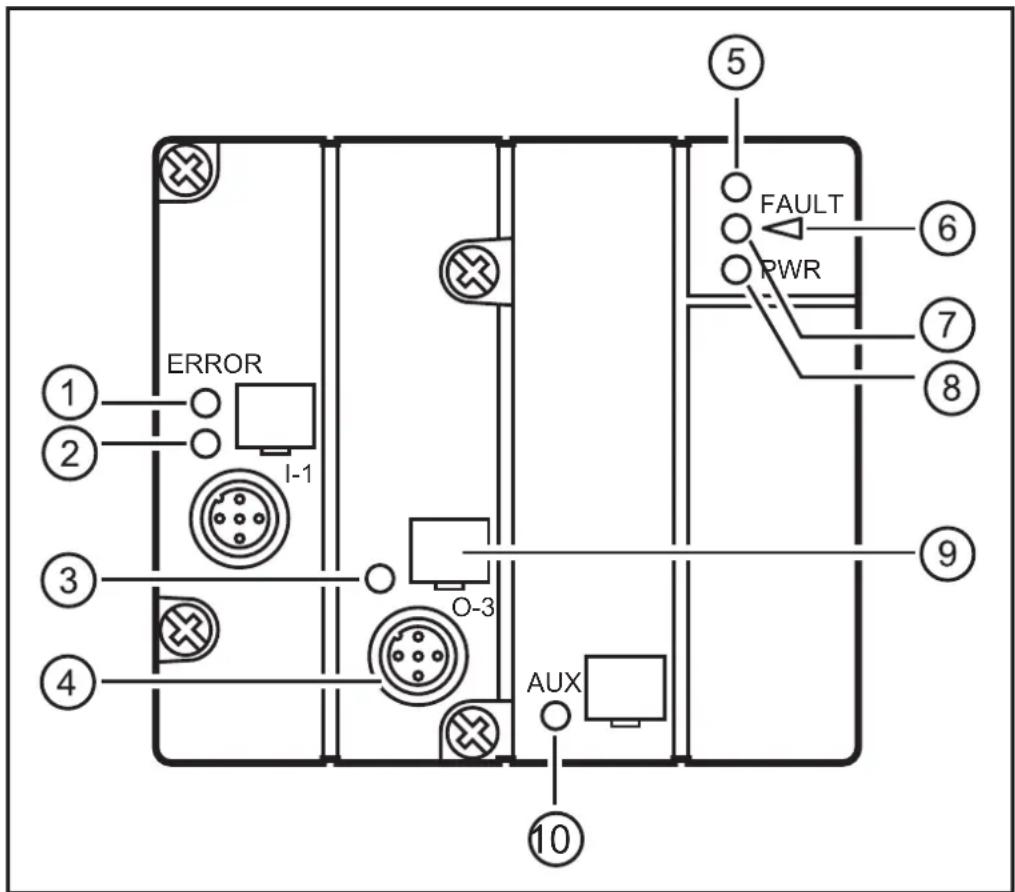

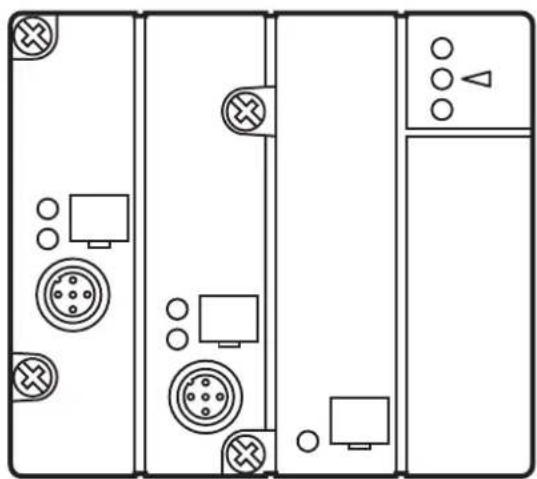

6 Eléments de service et d'indication
Récepteur infrarouge
6: Fixation pour adaptateur infrarouge
7: LED 2 rouge 8: LED PWR verte 9: Etiquettes 10: LED AUX verte
| LED Cou-leur | Etat Signification | ||
| 1 jaune | allumée | Validation | détecteur de sécurité ou chaîne de détecteurs de sécurité |
| 2 rouge | allumée | FAULT (défaut)clignote Défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation des détecteurs | |
| 3 --- --- | Récepteur infrarouge | ||
| 4 rouge | allumée | Phase d'initialisation jusqu'à la première validation ou défaut dans le boîtier de contrôle (ERROR) | |
| 5 jaune | allumée | Sortie de commutation non sécurité O-3 état logique haut | |
| PWR verte allumée Alimentation en tension AS-i ok | |||
| AUX verte allumée Alimentation externe ok | |||

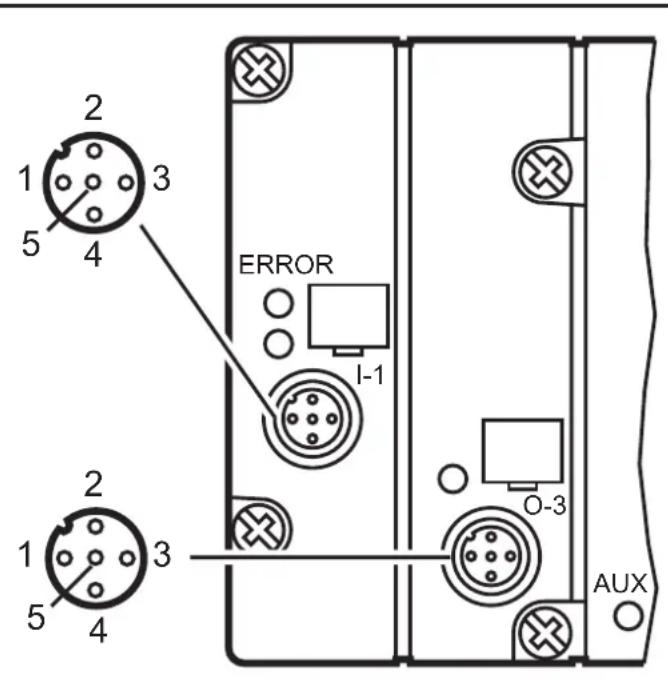

7.1 Raccordement électrique
L'alimentation des détecteurs de sécurité se fait via le réseau AS-i. Ne pas raccorder les entrées à un potentiel externe.
La prise M12 I-1 du boîtier de contrôle doit être raccordée aux connexions correspondantes du détecteur de sécurité ou de la chaîne de détecteurs de sécurité (L+, TE, L- et OUT).
| I-1: Connexion détecteur de sécurité |
| 1: L+2: TE (entrée d'horloge)3: L-4: OUT (signal de sortie)5: |
| O-3 : Sortie de commutation PNP |
| 1:2:3: GND4: O-35: |
Si la prise O-3 n'est pas utilisée, la couvrir avec le bouchon fourni afin de garantir le degré de protection.
Le raccordement des détecteurs de sécurité inductifs suivants est permis :
GM504S, GM505S, GI505S, GG505S, GG507S.
7.2 Bits de données
| Bit de donnée D3 | D2 D1 D0 | |||
| IN / OUT SI-1 SI-1 | 1 / 0-3 SI1-1 SI-1 / | 0-1 |
| Voie d'entrée activée Séquence de bits D3-D0 | |
| SI1 0000 | |
| aucun XXXX | |
| Sortie activée Séquence de bits D3-D0 | |
| O-1 XXX1 | |
| O-3 X1XX |
X = aléatoire
Le mot de code 0000 provoque la mise de l'installation en sécurité par le moniteur de sécurité AS-i.
Dans le logiciel de configuration pour le moniteur de sécurité le bloc utilisé pour le boîtier de contrôle doit être de type deux contacts liés. Pour plus de détails consulter le chapitre " Blocs de contrôle " dans le manuel sur le logiciel de configuration.
7.3 Adressage
Le boîtier de contrôle peut être adressé par l'unité d'adressage AC1154.
▶ Affecter une adresse entre 1 et 31.
En cas d'utilisation avec une embase pour câble plat, par ex. AC5000 (sans prise d'adressage) :
▶ Adresser le module via l'unité d'adressage AC1154 avant le montage.
7.3.1 Adressage infrarouge
Le boîtier de contrôle permet également l'adressage infrarouge à l'aide de l'unité d'adressage AC1154.
La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débranchez le maître.
▶ Mettre les esclaves sous tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.
Lorsque les blocs d'alimentation AS-i SL d'ifm sont utilisés, la communication peut être désactivée par un cavalier sur le bloc d'alimentation.
8.1 Temps de réponse
Le temps de réponse du boîtier de contrôle est max. 220 ms en demandant la fonction de sécurité. Pendant cette période le code de sécurité 0000b (= état de sécurité) est transmis statiquement.
8.2 Calcul du temps de réponse total
Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent être ajoutés (détecteurs de sécurité, boîtier de contrôle, moniteur de sécurité et éventuellement relais externes).
Exemple :
Pour le détecteur de sécurité GM504S le temps de réponse est < 20 ms sur une demande de la fonction de sécurité et pour le moniteur de sécurité AC001S < 40
ms. La somme des temps de réponse individuels est un temps de réponse total de < 280 ms sur une demande de la fonction de sécurité.
En plus, les temps de commutation des relais externes doivent être ajoutés.
8.3 Diagnostic de défauts
Si après la mise sous tension le boîtier de contrôle n'est pas validé, un défaut dans le système est assumé. Dans le cas le plus simple, un détecteur de sécurité raccordé ne se trouve pas dans la plage de fonctionnement.
Localisation à l'aide des éléments d'indication :
8.3.1 Défauts de câblage et du détecteur
- La visualisation du signal de sortie des détecteurs de sécurité inductifs raccordés (LED 1 jaune, → 6 Eléments de service et d'indication) permet de localiser les défauts dans le câblage du détecteur ou dans le détecteur.
- Les détecteurs de sécurité raccordés peuvent être câblés d'une façon quasi-sérielle, c'est-à-dire que l'horloge ou le signal de sortie est délivré en sortie du premier jusqu'au dernier détecteur de sécurité raccordé. Si un ou plusieurs défauts se produisent dans cette chaîne, le signal de sortie est interrompu dès la première source de défaut détectée. La LED 1 jaune indique que tous les détecteurs de sécurité raccordés ont fourni le signal de sortie.
8.3.2 Défauts internes
- Si le boîtier de contrôle détecte un défaut, la mise en sécurité est effectuée (LED 4 rouge, → 6 Eléments de service et d'indication).
- Un test de fonction du boîtier de contrôle permet de vérifier si la mise en sécurité a été causée par un défaut du matériel ou par des perturbations externes. Pour ce faire, le boîtier de contrôle doit être mis hors tension et sous tension pendant min. 50 ms (bit de données D0, 1 = boîtier de contrôle DESACTIF).
8.3.3 Tension d'alimentation
- Si après la mise sous tension la LED verte PWR ne s'allume pas, la tension d'alimentation doit être vérifiée.
- Surcharge et court-circuit de l'alimentation des entrées sont signalés au maître AS-i (version 2.1) via le bit interne "défaut périphérie" dans le registre d'états.
9 Données caractéristiques de sécurité
| Données caractéristiques Valeur | |
| Niveau de sécurité SIL 3 | |
| Niveau de performance PL e | |
| Catégorie Cat. 4 | |
| MTTF_d | >2500 ans |
| Durée d'utilisation T 10 ans | |
| PFH 1 • 10 | -8/h |
| DC / CCF / Cat. 99 % / 70 % / 4 |
- Les calculs ont été effectués à la base d'une température ambiante de 40 °C. Le boîtier de contrôle ne nécessite aucune maintenance.
- L'appareil est conforme aux exigences de la norme EN ISO 13849-1:2008 catégorie 4 PL e, SIL 3 (CEI 61508) et peut être utilisé dans des applications jusqu'à SIL 3 / PL e.
- Les valeurs PFH ou MTTF _d des autres composants, notamment du moniteur de sécurité AS-i, sont indiquées dans la documentation correspondante.
Explication des abréviations :
| SIL Safety | Integrity Level Niveau d'intégrité de sécurité SIL 1-4 selon CEI61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité. |
| PL Niveau de performance Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque. | |
| PFH Probability of dangerous failure per hour | Probabilité d'une défaillance dangereuse par heure. |
| Cat. | Category CatégorieClassification des parties des systèmes de commande relatives à la sécurité concernant la résistance par rapport aux défaillances. |
| CCF | Common Cause Failure Défaillance de cause commune. |
| DC | Diagnostic Coverage Degré de couverture du diagnostic. |
| T | Life time Durée de vie (=durée d'utilisation maximale). |
| MTTF_d | Mean Time To Dangerous Failure Temps moyen avant défaillance dangereuse. |
10 Données techniques
| Technologie : 1 entrée de sécurité | 1 sortie non sécurité |
| Tension d'alimentation 26,5...31,6 V DC | |
| Consommation ≤ 250 mA | |
| Entrées | |
| Technologie DC PNP | |
| Tension d'alimentation via AS-i | |
| Courant d'entrée typ. 10 mA | |
| Détection court-circuit oui | |
| Protection contre les surcharges non | |
| Détection courts-circuits entre 2 conducteurs oui | |
| Sortie de commutation | |
| Alimentation via 24 V DC ex. oui | |
| Courant max. par sortie 500 mA | |
| Chien de garde intégré oui | |
| Indication de fonction | |
| LED alimentation verte | |
| LED défaut | rouge |
| LED fonctionnement | jaune |
| Température ambiante | -25...55 °C |
| Indice de protection | IP 67 |
| AS-interface / mode d'adressage étendu possible | version 2.1 / non |
| Profil AS-i | S-7.B.E |
| Configuration E/S / code ID | 7 [hexa] / B.E [hexa] |
| Certificat AS-i | 618011 |
| Nombre maximal de modules de sécurité par maître | 31 |
| CEM | EN 50295 |
| Matières du boîtier | PBTP (Pocan) |
| Dimensions (HxLxP) [mm] | 80 x 90 x 46,5 mm (HxLxP) |
| Longueur du câble entre le module et les contacts mécaniques | ≤ 5 m |
11 Schéma d'encombrement
Les normes et directives suivantes ont été appliquées :
- MLR 2006/42/CE • Directive CEM 2004/108/CE • DIN EN ISO 13849-1: 2008 • IEC 61508 parties 1-7:2010 • EN50295:1999
- UL 508
L'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal maximum selon le tableau suivant.
| Fusible de sécurité | ||
| Section transversale des fils du circuit de commande | Courant nominal max. du système de protection ampère | |
| AWG (mm) | 2) | |
| 26 (0.13) 1 | ||
| 24 (0.20) 2 | ||
| 22 (0.32) 3 | ||
| 20 (0.52) 5 | ||
| 18 (0.82) 7 | ||
| 16 (1.3) 10 | ||
• Déclaration de conformité CE - AS-Interface • TÜV NORD - UL (cULus) voir www. ifm. com
