DTE100 - Industriesteuergehäuse IFM - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts DTE100 IFM als PDF.
| Produkttyp | Industrielles RFID-Steuergehäuse |
| Marke / Modell | IFM / DTE100 |
| Abmessungen (ca.) | 150 x 100 x 50 mm |
| Gewicht (ca.) | 500 g |
| Spannungsversorgung | 24 V DC über M12-Stecker, max. Stromaufnahme 3 A |
| Schutzart | IP67 (mit Verschlusskappen und festgezogenen Steckern mit 1 Nm) |
| Feldbus-Schnittstellen | Profibus DP-V0/DP-V1 galvanisch getrennt, Übertragungsrate 9600 Baud bis 12 MBaud |
| Konfigurationsschnittstelle | Ethernet 10/100 Mbps, TCP/IP, HTTP-Server (werkseitige IP-Adresse 192.168.0.79) |
| Prozesskanäle | 4 konfigurierbare Kanäle: Eingang/Ausgang IEC 61131 oder RFID-Antenne (ANT51x) |
| Hauptfunktionen | RFID-Steuerung, Datenaustausch mit SPS über Profibus, Konfiguration über Webbrowser |
| Montage | Auf DIN-Schiene (NS35/15 oder NS35/7,5) oder Montageplatte (2 Schrauben M4) |
| Mindestmontageabstand | 10 mm zu anderen Objekten |
| Elektrischer Anschluss | Durch qualifizierten Elektriker, vorher spannungsfrei schalten, gemäß nationalen/internationalen Normen |
| LED-Anzeigen | LED für AUX, PROFIBUS, COM, IO1…IO4 mit Statuscodes |
| Werkskonfiguration wiederherstellen | Shunt auf Pins 1 und 3 des IO-3-Anschlusses, Einschalten |
| Diagnose | Über Profibus DP-Diagnose und Status-LEDs |
| Wartung und Reinigung | Keine spezielle Wartung; umweltgerechte Entsorgung gemäß nationalen Vorschriften |
| Sicherheit | Nicht öffnen, keine Gegenstände einführen, metallische Fremdkörper vermeiden |
| Ersatzteile / Zubehör | Kabel, Stecker, Abschlusswiderstand, Schutzkappen (ifm Ref.: E73004, E70390, E12315...) |
| Zulassungen | CE; weitere Zulassungen unter www.ifm.com |
| Bedienungsanleitung | Verfügbar auf www.ifm.com Datenblatt DTE100 |
Häufig gestellte Fragen - DTE100 IFM
Benutzerfragen zu DTE100 IFM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Industriesteuergehäuse kostenlos im PDF-Format! Finden Sie Ihr Handbuch DTE100 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DTE100 von der Marke IFM.
BEDIENUNGSANLEITUNG DTE100 IFM
1.1 Hinweise zu diesen Dokument 4
1.2 Verwendete Symbole 4
2 Sicherheitshinweise 4
2.1 Allgemein 4
2.2 Montage und Anschluss 4
2.3Eingriffe indas Gerat .5
3 Bestimmungsgemäß Verwendung 5
3.1 Feldbus-Schnittstelle „PROFIBUS IN" und „PROFIBUS OUT" 5
3.2 Konfigurations-Schnittstelle COM 6
3.3 RFID-Antennen 6
3.4 Anforderungen an den Profibus DP-Master 6
4 Funktion 6
5 Montage 7
5.1 Einbauabstand 7
5.2 Einbaulage 7
5.3 Montagemöglichkeiten 8
5.3.1 Tragschienenmontage 8
5.3.2 Demontage 8
5.3.3 Montageplatte 9
6 Elektrischer Anschluss 10
6.1 Spannungsversorgung AUX 10
6.2 Feldbusanschluss PROFIBUS IN 11
6.2.1 Profibus-Adresse 11
6.3 Feldbusanschluss PROFIBUS OUT 11
6.3.1 Werkseinstellungen der Ethernet-Parameter 13
6.4.1 Verwendung als Ein-/Ausgang nach IEC 61131 13
6.4.2 Verwendung mit RFID Schreib-/Lesekopfen 14
6.5 Funktionserdanschluss 15
6.5.1 Tragschienenmontage 15
6.5.2 Montageplatte 15
7 Bedien- und Anzeigeelemente 16
7.1 Zurücksätzen auf Werkseinstellungen 16
7.2 LED-Anzeigen 16
7.2.1 LED AUX 16
7.2.2 LED PROFIBUS 17
7.2.3 LED COM 17
7.2.4 LEDIO1...IO4 18
7.2.5 Spezielle Geräte-LED Anzeigen 1
8Diagnose. 20
9 Technische Daten 20
9.1 Datenblätter 20
9.2 Gerätehandbuch 20
10 Wartung, Instandsetzung und Entsorgung 20
11 Zulassungen/Normen 20

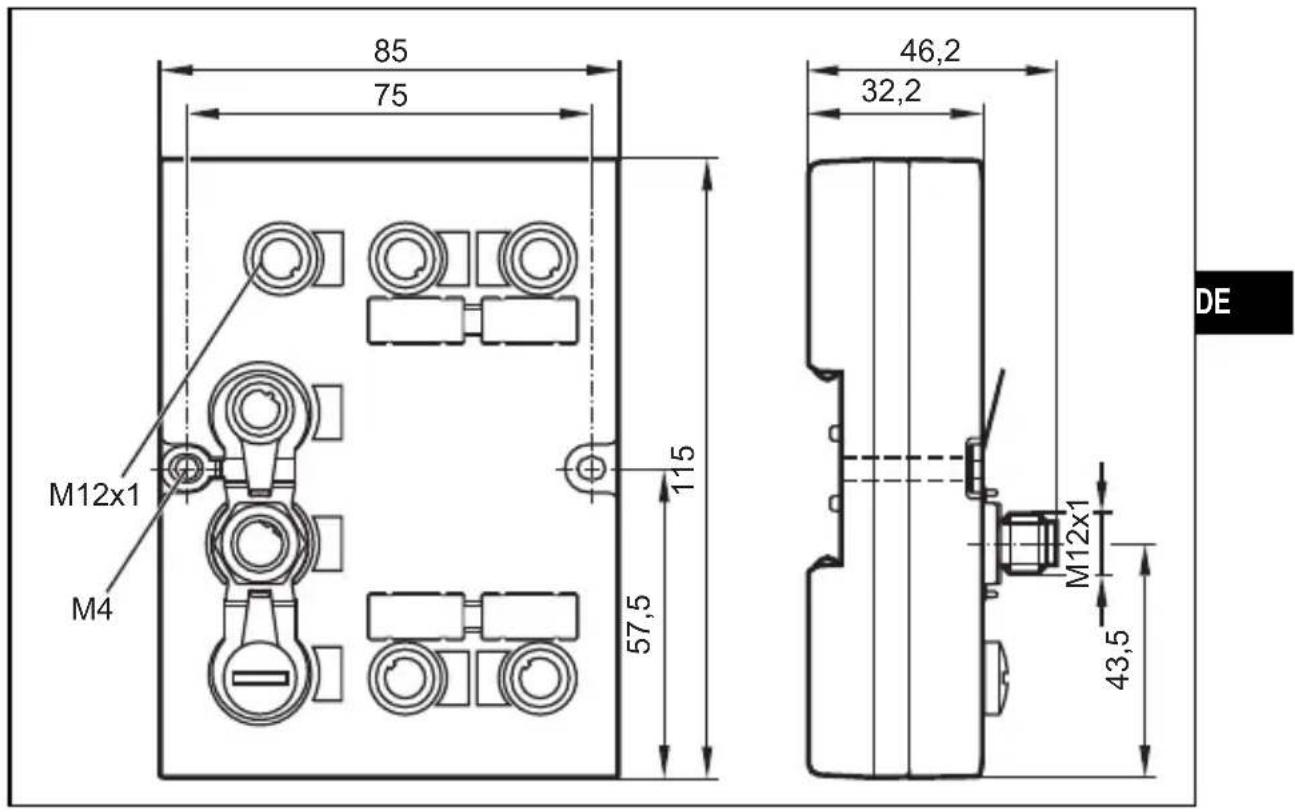

12 Maßzeichnung 21
Lizenzen und Warenzeichen
Microsoft® und Internet Explorer® sind eingetragene Warenzeichen der Microsoft Corporation. Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen.

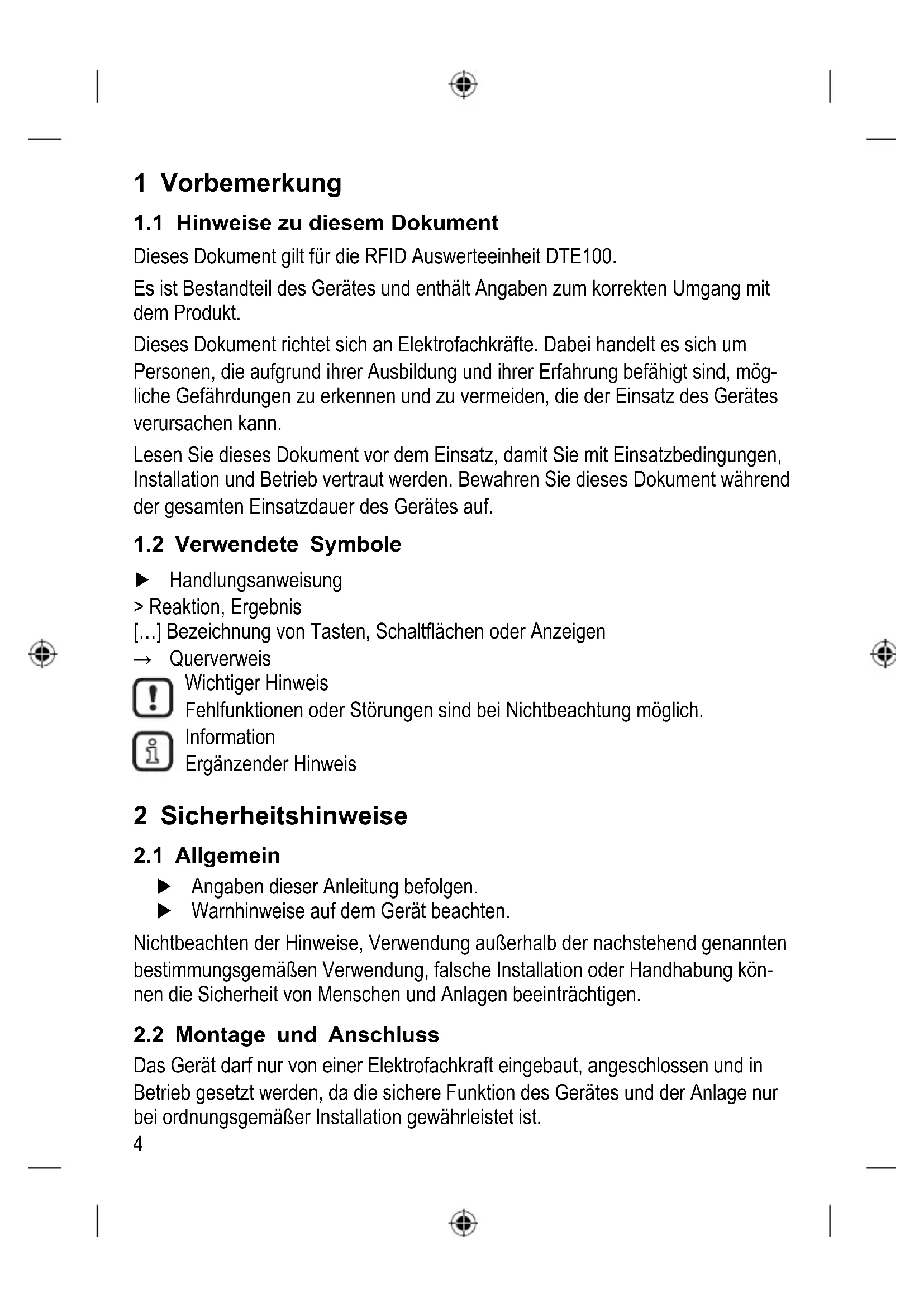

1 Vorbemerkung
1.1 Hinweise zu diesen Dokument
Dieses Dokument gilt für die RFID Auswerteinheit DTE100.
Es ist Bestandteil des Gerätes und enthalt Angaben zum korrekten Umgang mit dem Produkt.
Dieses Dokument richtet sich an Elektrofachkräfte. Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, mögliche Gefährdungen zu erkennen und zu vermeiden, die der Einsatz des Gerätes verursichen kann.
Lesen Sie diesen Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie diesen Dokument während der gesamten Einsatzdauer des Gerätes auf.
1.2 Verwendete Symbole
▶ Handlungsanweisung
Reaktion,Ergebnis
[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen
Querverweis
Wichtiger Hinweis
Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.
Information
Ergänzender Hinweis
2 Sicherheitshinweise
2.1 Allgemein
Angaben dieser Anleitung befolgen.
Warnhinweise auf dem Gerät beachten.
Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung konnen die Sicherheit von Menschen und Anlagen beeinträchtigen.
2.2 Montage und Anschluss
Das Gerätarf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da die sichere Funktion des Gerätes und der Anlage nur bei ordnungsgemäßer Installation gewährleistet ist.
Montage und Anschluss müssen den gultigen nationalen und internationalen Normen entsprechchen. Die Verantwortungträgt derjenige, der das Gerät installiert.
Dies ist ein Produkt der Klasse A. In einer Wohnumgebung kann diese Produkt Rundfunkstörungen verursachen. In dieser Fall kann es notwendig werden, dass der Anwender entsprechende Maßnahmen treffen muss.
2.3 Eingriffe in das Gerät
Eingriffe in das Gerät sind nicht zulässig und führen zu Haftungs- und Gewährleistungsauschluss. Eingriffe in das Gerät können die Sicherheit von Menschen und Anlagen beeinträchtigen.
Gerat nicht offen.
Keine Gegenstände in das Gerät einführen.
Eindringen von metallischen Fremdkörpersn verhindern.
3 Bestimmungsgemäß Verwendung
Die RFID Auswerteeinheit DTE100 integriert eine Profibus DP Schnittstelle sowie 4 Kanäle zur Anbindung von Feldgeräten. jeder Kanal lasst sich entweder zum Anschluss einer RFID-Antenne oder als Ein-/Ausgang nach IEC 61131 nutzen.
Das Gerät
- steuert den Datenautausch zu den RFID-Antennen bzw. zur Sensor-/ Aktuator-Ebene
- kommuniziert mit der übergeordneten Steuerungsebene über Profibus.
- erfolgt die Gerätekonfiguration über einen WEB-Server.
Einsatzbereiche sind z.B.:
- Materialflusssteuerung und -kontrolle in Fertigungslinien
- Lagermanagement durch automatische Lagerguterkennung
- Behaltermanagement, Kommissionierung oder Warenverfolgung
3.1 Feldbus-Schnittstelle „PROFIBUS IN“ und „PROFIBUS OUT“
- Potenzialgetrennte Profibus DP-V0 / DP-V1 Schnittstelle
Baudrate 9600 bis 12MBaud - max. Entfernung zwischen Gateway und Host: abhängig von der Baudrate
max. 127 Teilnehmer, 32 je Segment
3.2 Konfigurations-Schnittstelle „COM“
10 Mbps und 100 Mbps
- TCP/IP - Transport Control Protocol/ Internet Protocol
- UDP - User Datagram Protocol
IT-Funktionalität: HTTP-Server
M12, Twisted-Pair
3.3 RFID-Antennen
Das Gerät unterstützt bis zu vier RFID-Schreib-/Leseköppe des Typs ANT51x der ifm electronic gmbh.
Informationen zu passenden Schreib-/Lesekopfen finden Sie im Internet unter: www.ifm.com Datenblatt-Suche ANT51
3.4 Anforderungen an den Profibus DP-Master
Profibus DP Master der Klasse 1 (DPM1) mit DPV0 Unterstützung oder Profibus DP Master der Klasse 1 (DPM1) mit DPV1 Unterstützung (empfohlen)
Durch Nutzung der DPV1 Dienste wird die Datengröhe innerhalb der zyklisch übertragenen Eingangs-/ Ausgangsdaten des Profibus DP Masters erheblich reduziert.
4 Funktion
Detaillierte Informationen zur Funktionseweise des Systems finden Sie im Gerätehandbuch unter:
www.ifm.com Datenblatt-Suche DTE100 Betriebsanleitungen
5 Montage

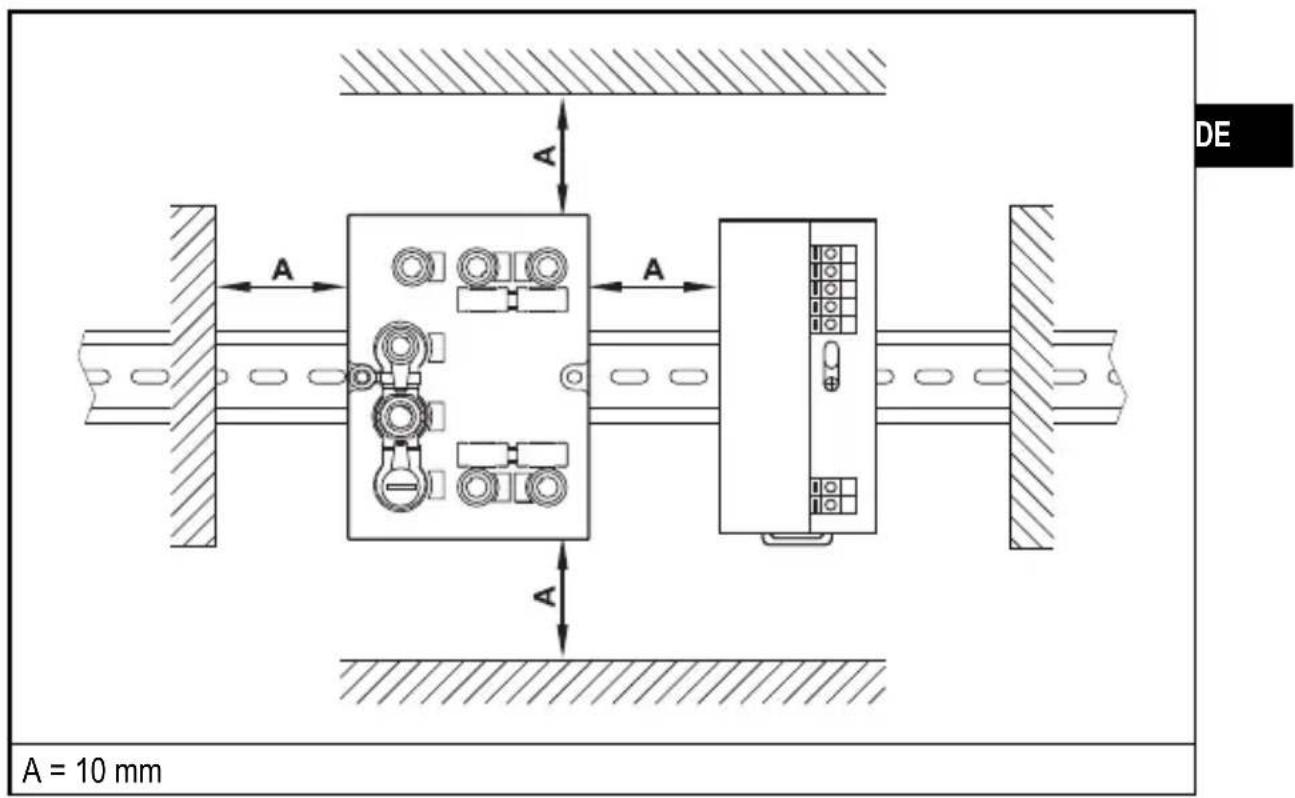

5.1 Einbauabstand
Aufgrund der Eigenerwärung des Gerätes ist bei der Montage ein Mindestabstand zu anderen Objekten von 10 mm zu beachten.
5.2 Einbaulage
Die Einbaulage kann beliebig gewählt werden.
Bei feuchter Umgebung ist eine Überkopfmontage nicht zulässig.
5.3 Montagemöglichkeiten

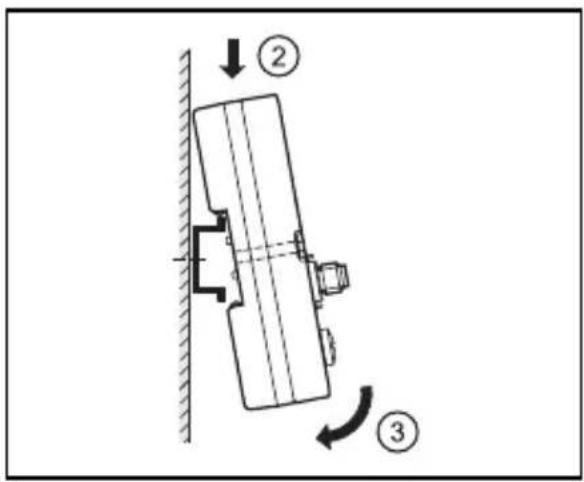

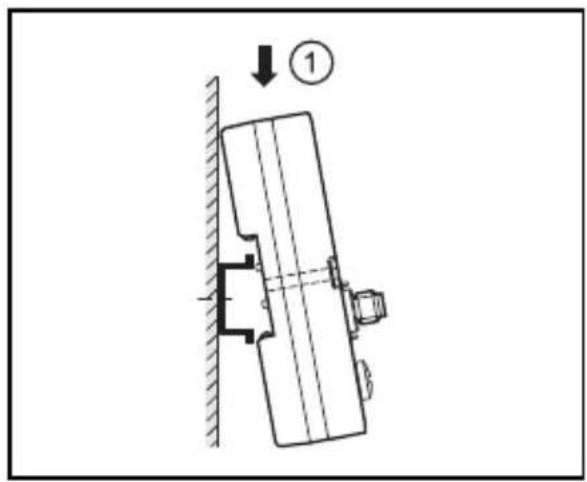

5.3.1 Tragschienenmontage
Das Gerät lassst sich auf Tragschienen des Typs NS35/15 oder NS35/7,5 montieren.
- Gerät anwinkel und Halteklammer auf die Oberkante der Tragschiene setzen.
- Gerät nach unter drücken.
- Gleichzeitig das Gerät in Richtung der Tragschiene schwenken.

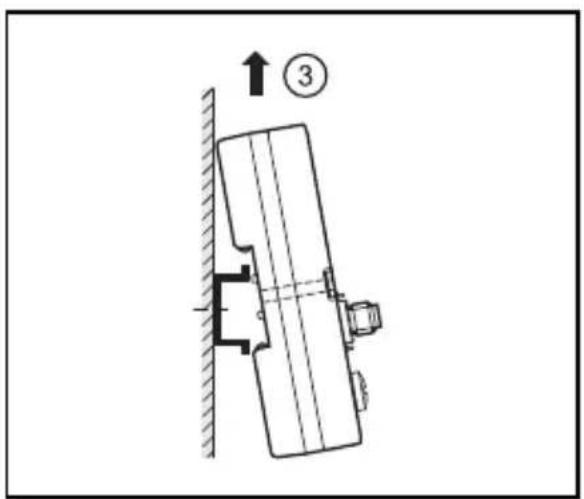

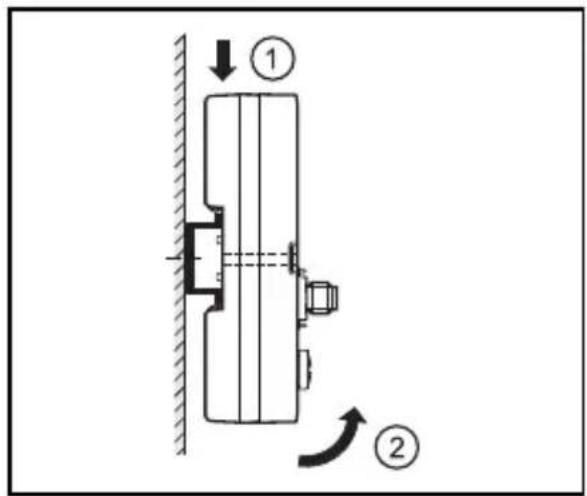

5.3.2 Demontage
- Gerät nach unter drücken
- Gleichzeitig das Gerät von der Tragschiene wegshwenken.
- Gerät nach oben abnehmen.

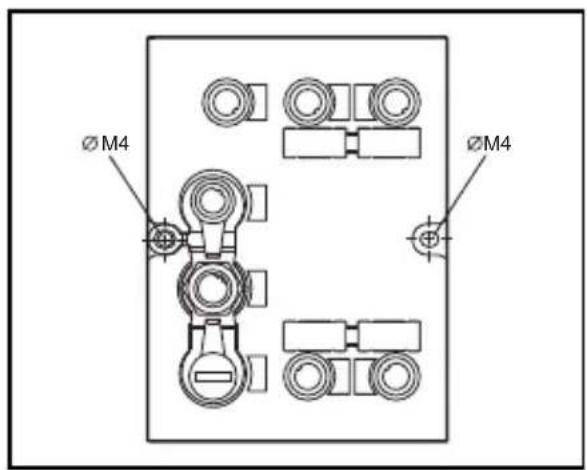

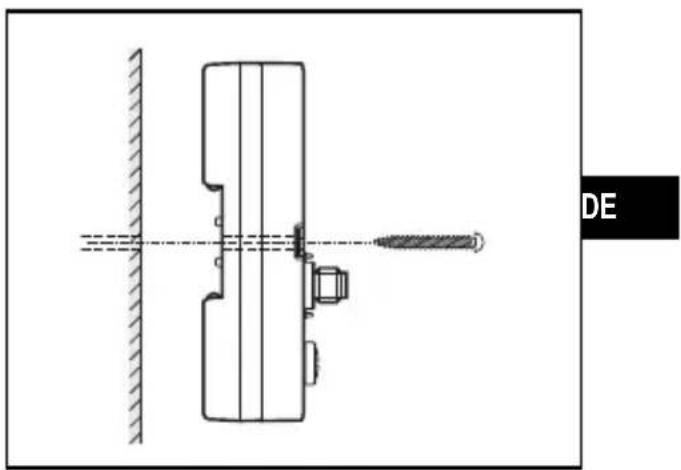

5.3.3 Montageplatte
Das Gerät kann mit 2 Schrauben (M4 x 35 oder länger) auf einer Montageplatte befestigt werden.
These Montageart wird für erhöhte Vibrations- und Schockanforderungen empfohlen.
6 Elektrischer Anschluss
Das Gerätarf nur von einer Elektrofachkraft installiert werden.
Vor Anschluss des Geräts die Anlage spannungsfrei schalten.
- Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.
Spannungsvorsorgung nach EN 50178, SELV, PELV sicherstellen.
Gerat entsprechend der unten angegebenen Pinbelegung anschließen.
Gesamtstromaufnahme des Gerätes von 3 A nicht überschreiben.
Beachten Sie die folgenden Punkte, um die Schutzart IP 67 zu gewährleisten:
Nicht benutzte Buchsen mit Verschlusskappen verschreiben.
Alle Verschlusskappen und Steckverbindungen mit einem Anzugsdrehmoment von 1 Nm festdrehen.
Passendes Zubehör finden Sie unter www.ifm.com
| Zubehör ifm Artikelnummer | |
| Verschlusskappe E73004 | |
| Drehmomenentschlüssel E70390 |
6.1 Spannungsversorgung AUX
Das Gerät mit einem M12-Verbindungskabel an die Stromversorgung anschließen.
| 1 2 5 4 3 | Pin Belegung | |
| 1 24 V DC | ||
| 2 nicht belegt | ||
| 3 | 0 V | |
| 4 nicht belegt | ||
| 5 nicht belegt |
Passende Verbindungskabel finden Sie unter:
www.ifm.com Datenblatt-Suche DTE100 Zubehör
6.2 Feldbusanschluss PROFIBUS IN
Das Gerät mit einem geeigneten M12-Profibus-Verbindungskabel an einen Profibus DP-Master anschließen, z.B. S7-315 DP.
| 2 1 5 3 4 Hinweis: Geschirmte Anschlussleitung notwendig | Pin Belegung |
| 1 nicht belegt | |
| 2 RxD/TxD-N (Bus A) | |
| 3 nicht belegt | |
| 4 RxD/TxD-P (Bus B) | |
| 5 nicht belegt |
DE
Die folgenden Anschlusskabel werden zur Verwendung mit dem Gerät empfohlen:
| Beschreibung im Artikelnummer | |
| Verbindungskabel, gerade-abgewinkelt E12316 | E12317 |
| Kabelstecker, gerade E12318, E12319 | |
| Kabeldose, gerade E12320, E12321 |
6.2.1 Profibus-Adresse
Profibus-Adresse im Auslieferungszustand: 126
Die Adresse kann über den integrierten Webserver ( Kapitel 6.4) oder einen geeigneten Profibus DP-Master der Klasse 1 oder 2 angepasst werden.
6.3 Feldbusanschluss PROFIBUS OUT
Das Gerät mit einem geeigneten M12-Profibus-Verbindungskabel an den nachsten Profibus DP-Teilnehmer anschließen.
Alternative: Abschlusswiderstand anschließen, wenn das Gerät am Ende des Profibus DP-Stranges betrieben wird.
| 1 2 4 3 Hinweis: Geschirmte Anschlussleitung notwendig | Pin Belegung | |
| 1 P5V | ||
| 2 RxD/TxD-N (Bus A) | ||
| 3 DGND | ||
| 4 RxD/TxD-P (Bus B) | ||
Der folgende Abschlusswiderstand eignet sich zur Verwendung mit dem Gerät:
| BeschreibungIRM Aktikelnummer | |
| Abschlusswiderstand E12315 |
Etherenetanschluss COM
Zur Parametrierung und Diagnose ist das Gerät mit einer Eternetschnittstelle ausgestattet. Die Einstellungen erfolgen über einen Webbrowser, z.B. Microsoft Internet Explorer® ab V7.0.
Das Gerät mit einem geeigneten M12-Ethernet-Verbindungskabel an einen PC anschließen.
| 1 2 4 3 Hinweis: Geschirmte Anschlussleitung notwendig | Pin Belegung | |
| 1 TD+ | ||
| 2 RD+ | ||
| 3 TD- | ||
| 4 RD- | ||
Das folgende Anschlusskabel eignet sich zur Verwendung mit dem Gerät:
| BeschreibungIRMartikelnummer | |
| Ethernet-Verbindungskabel M12 / RJ45 E12090 |
6.3.1 Werkseinstellungen der Ethernet-Parameter
Die folgenden Werte sind im Auslieferungszustand des Gerätes voreingestellt:
| Parameter Werkseinstellung | |
| IP-Adresse 192.168.0.79 | |
| Gateway-Adresse 192.168.0.100 | |
| Subnetmaske 255.255.255.0 | |
| Autonegotiation On |
DE
Jeder Prozessanschluss kann wahlweise als Ein-/Ausgang nach IEC 61131 oder zum Anschluss eines RFID Schreib-/Lesekopfs verwendet werden. Die Einstellung der Anschlüsse erfolgt über die Hardwarekonfiguration des Profibus DP-Masters.
| Pin Belegung | |
| 1 | L+ |
| 2 Schalteing ang (I/Q) | |
| 3 | L- |
| 4 Schaltausgang (C/Qo) oder -eingang (C/Qi) | |
| 5 nicht belegt | |
Die Auswerteinheit muss vor dem Anschlieben von Feldgeräten spannungsfrei geschalteit sein.
Beachten Sie, dass die Gesamtstromaufnahme des Gerätes einen Wert von 3 A nicht überschreiben darf.
6.4.1 Verwendung als Ein-/Ausgang nach IEC 61131
Folgende Einstellungen im Profibus-Master setzen:
| Verwendung Beispiel Konfiguration im Profibus DP-Master | ||
| Eingang Sensor | Input | |
| Ausgang | Aktuator | Output |
6.4.2 Verwendung mit RFID Schreib-/Leseköpfen
Beim Anschluss eines RFID Schreib-/Lesekopfs des Typs ANT51x stehen verschiedene Betriebsarten zur Verfügung:
| Betriebsart Konfiguration | im Profibus DP-Master |
| Azyklisches Ausführren von Kommandos über PIB | PIB State |
| UID von Tag lesen oder auf Tag schreiben | RWH UID |
| Zyklisches Ausführren von Kommandos | RWH STRG |
Detaillerte Informationen zu den verfügbaren Betriebsarten finden Sie im Gerätehandbuch unter:
www.ifm.com Datenblatt-Suche DTE100 Betriebsanleitungen
6.5 Funktionserdanschluss
Um einen störungsfreien Betrieb zu gewährleisten, muß das Gerät mit einem fremdspannungsfreien ErdpotentiaI verbunden werden.

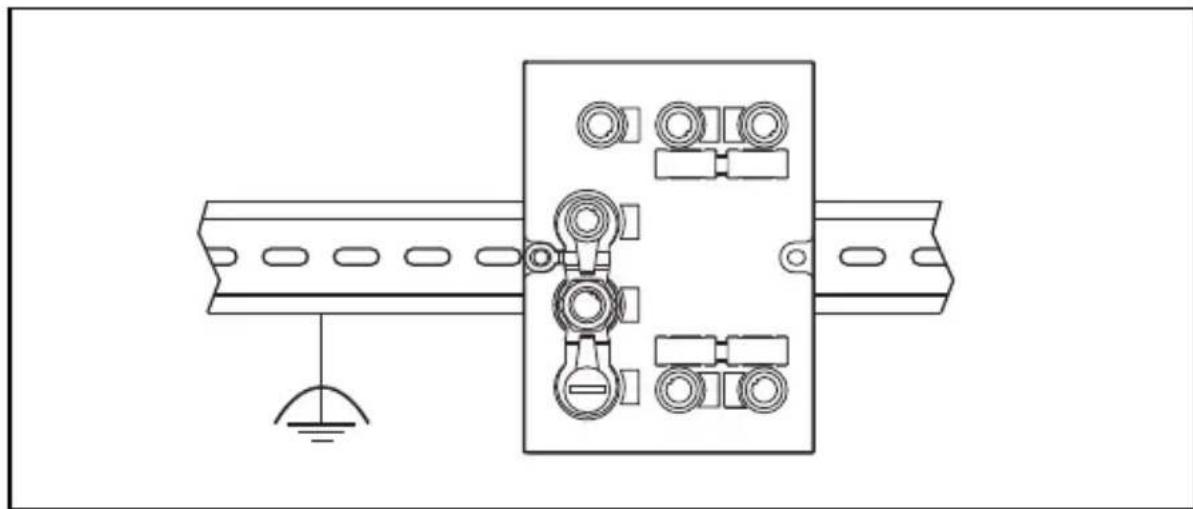

6.5.1 Tragschienenmontage
Die Verbindung erfolgt automatisch über die Tragschiene. Beachten Sie, dass die Tragschiene mit dem ErdpotentiaI verbunden sein muss.
DE

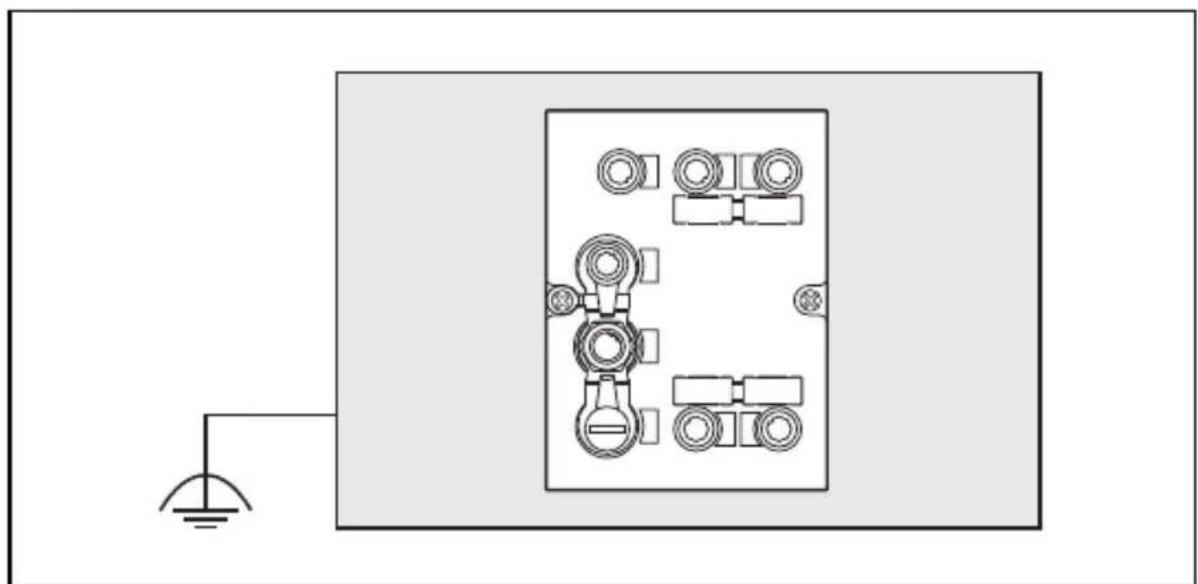

6.5.2 Montageplatte
Bei Befestigung des Gerätes auf einer Montageplatte erfolgt die Verbindung über die linke Halteschraube. Beachten Sie, dass die Platte mit dem Erdpotentia! verbunden sein muss.
7 Bedien- und Anzeigeelemente
7.1 Zurücksetzen auf Werkseinstellungen
Profibus-Adresse und Ethernet-Parameter lessen sich auf die Werkseinstellungen zusücksetzen. Führn Sie dazu die folgenden Schritte durch:
Alle Kabelverbindungen vom Gerät trennen.
Am Prozessanschluss IO-3 eine elektrisch leitende Brücke zwischen Pin 1 und Pin 3 anbringen.
Gerät mit der Spannungsvorsorgung verbinden und warten, bis die gelbe LED-Anzeige an AUX und IO-3 mit ca. 8 Hz blinkt.
Gerät von der Spannungsvorsorgung trennen und erneut verbinden.
Die Einstellungen sind zurückgesetzt.
7.2 LED-Anzeigen
Das Gerät zeigt über Status-LEDs den aktuellen Zustand der Schnittstellen an.
7.2.1 LED AUX
| LED grün | LED gelb Zustand | Hinweis | |
| aus aus | keine Spannung | U | AUX<5 V |
| ein | blink mit 2 Hz | Spannungsvorsorgung zu gering | 5 V ≤ U AUX ≤ 18 V |
| ein aus | Spannungsvorsorgung in Ordnung | 18 V ≤ U AUX ≤ 36 V | |
| ein | blink mit 8 Hz | Spannungsvorsorgung zu groß | U AUX > 36 V |
7.2.2 LED PROFIBUS
| LED rot LED grün Zustand Hinweis | |||
| ein aus | keine Verbindung zum Profi-bus DP-Master | Profibus DP Protokollstack im Gerät lauft nicht oder keine Verbindung zum DP-Master | |
| ein | blinkt mit 2 Hz | Verbindung zum Profibus DP-Master besteht, kein zyklischer Datenaustausch | Gerät befindet sich im Zustand „WAIT_PRM“ oder „WAIT_CFG". |
| aus ein | Verbindung zum Profi-bus DP-Master besteht, zyklischer Datenaustausch findenstatt | Gerät befindet sich im Zustand „DATA_EXCH". | |
7.2.3 LED COM
| LED grün LED gelb Zustand Hinweis | |||
| aus aus | Keine Verbindung zu einer anderen Ethernet-Gegenstelle | Link Status „No Link“ | |
| ein aus | Verbindung zu Ethernet-Gegenstelle besteht, kein Datenauustausch | Link Status „Link“, „No traffic“ | |
| ein | blinkt sporadisch | Verbindung zu Ethernet-Gegenstelle besteht, Daten-austausch findenstatt | Link Status „Link“, „Traffic“ |
7.2.4 LED IO1 ... IO4
Die LED-Anzeigen der Prozessanschlüsse untersenden sich für jeder Anschluss-kconfiguration.
Verwendung als Eingang nach IEC 61131
| LED grün LED gelb Zustand Hinweis | |||
| aus aus | Schnittstelle deaktiviert | Schnittstelle im DP-Master nicht konfiguriert | |
| ein aus | Schnittstelle aktiviert, Ein-gang auf L-Pegel (0V) | - | |
| ein ein | Schnittstelle aktiviert, Ein-gang auf H-Pegel (24V) | - | |
| blink mit 8 Hz | blink mit 8 Hz | Überlast oder Kurzschluss - | |
Verwendung als Ausgang nach IEC 61131
| LED grün LED gelb Zustand Hinweis | |||
| aus aus | Schnittstelle deaktiviert | Schnittstelle im DP-Master nicht konfiguriert | |
| ein aus | Schnittstelle aktiviert, Ausgang L-aktiv (0V) | - | |
| ein ein | Schnittstelle aktiviert, Ausgang H-aktiv (24V) | - | |
| blink mit 8 Hz | blink mit 8 Hz | Überlast oder Kurzschluss - | |
Verwendung mit RFID Schreib-/Leseköpfen
| LED grün LED gelb Zustand Hinweis | |||
| aus aus | Schnittstelle deaktiviert | Schnittstelle im DP-Master nicht konfiguriert | |
| blink mit 2 Hz | aus | Schnittstelle aktiviert, Ante- ne abgeschaltet | - |
| ein aus | Schnittstelle aktiviert, Tag nicht im Feld | - | |
| ein ein | Schnittstelle aktiviert, Tag im Feld | - | |
| blink mit 8 Hz | blink mit 8 Hz | Überlast, Kurzschluss oder Kommunikationsfehler | - |
DE
7.2.5 Spezielle Geräte-LED Anzeigen
| LED Zustand Hinweis | ||
| AUX LED grün ein AUX LED gelb blinkt mit 8 Hz IO1...IO4 LEDs gelb blinken mit 8 Hz | Gerät befindet sich im Servicemodus „Notsystem gestartet“ | Ein Firmwareupdate ist notwendig und kann über den Webserver durchgeführt werden. |
| AUX LED grün ein AUX LED gelb blinkt mit 8 Hz IO1...IO4 LEDs grün blinken mit 8 Hz IO1...IO4 LEDs gelb blinken mit 8 Hz | Schwerwiegender Fehler, Gerät muss eingesandt werden. | Hardwarefehler oder perma-nente Daten im Gerät sind korrupt. |
| AUX LED grün ein | ||
| AUX LED gelb blinkt mit 8 Hz | Rücksetzen auf Werksein-stellungen | - |
| IO3 LED gelb blinkt mit 8 Hz | ||
8 Diagnose
Während des Betriebs konnen auftretende Fehler über die Profibus DP-Diagnose sowie über die LED-Statusanzeigen (Kapitel 7 ) ausgewertet werden.
9 Technische Daten
9.1 Datenblätter
Datumblätter sind abrufbar unter:
www.ifm.com Datenblattsuche DTE100
9.2 Gerätehandbuch
Das Gerätehandbuch ist abrufbar unter:
www.ifm.com Datenblatt-Suche DTE100 Betriebsanleitungen
10 Wartung, Instandsetzung und Entsorgung
Das Gerät gemäß den nationalen Umweltvorschriften entsorgen.
11 Zulassungen/Normen
EG-Konformitätserklärag und Zulassungen sind abrufbar unter: www.ifm.com Datenblatt-Suche DTE100 Zulassungen
12 Maßzeichnung
