DTE101 - Industriesteuergehäuse IFM - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts DTE101 IFM als PDF.
| Produkttyp | RFID-Industriesteuerungsgehäuse |
| Marke | IFM |
| Modell | DTE101 |
| Abmessungen (L x H x T) | 85 mm x 75 mm x 57,5 mm (ca.) |
| Gewicht | ca. 200 g |
| Stromversorgung | 18–36 V DC, max. Stromaufnahme 3 A |
| Schnittstellen | PROFINET-E/A (2 M12-Ports), 4 Kanäle für RFID-Antennen oder Ein-/Ausgänge |
| Hauptfunktionen | RFID-Steuerung, PROFINET-Kommunikation, Konfiguration über Webserver, bis zu 4 Antennen |
| Schutzart | IP67 |
| Betriebstemperatur | 0–60 °C (geschätzt) |
| Montage | Auf DIN-Schiene (NS35/15 oder NS35/7,5) oder Montageplatte mit 2 M4-Schrauben |
| Elektrischer Anschluss | M12, Anzugsdrehmoment 1 Nm, geschirmte Kabel für PROFINET |
| LED-Anzeige | LED AUX, SF, BF, IO1–IO4: Versorgung, Verbindungsstatus, Fehler |
| Werkseinstellungen | IP 192.168.0.79, Gateway 192.168.0.100, Subnetzmaske 255.255.255.0 |
| Konfiguration | Über integrierten Webserver (HTTP) oder PROFINET-Controller |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen; Gerät nicht öffnen |
| Sicherheit | Installation durch einen qualifizierten Elektriker; Beachtung der SELV/PELV-Normen |
| Ersatzteile und Reparierbarkeit | Keine Ersatzteile verfügbar; Rücksendung bei Defekt |
| Allgemeine Informationen | Vollständige Bedienungsanleitung und Handbuch verfügbar unter www.ifm.com |
Häufig gestellte Fragen - DTE101 IFM
Benutzerfragen zu DTE101 IFM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Industriesteuergehäuse kostenlos im PDF-Format! Finden Sie Ihr Handbuch DTE101 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DTE101 von der Marke IFM.
BEDIENUNGSANLEITUNG DTE101 IFM
RFID Auswerteeinheit
1 Vorbemerkung ....4
1.1 Hinweise zu diesem Dokument 4
1.2 Verwendete Symbole ....4
2 Sicherheitshinweise ....4
2.1 Allgemein ....4
2.2 Montage und Anschluss ....4
2.3 Eingriffe in das Gerät ....5
3 Bestimmungsgemäße Verwendung 5
3.1 Konfiguration über Ethernet-Schnittstelle ....5
3.2 RFID-Antennen 6
4 Funktion....6
5 Montage....6
5.1 Einbauabstand 6
5.2 Einbaulage 7
5.3 Montagemöglichkeiten ....7
5.3.1 Tragschienenmontage ....7
5.3.2 Demontage 8
5.3.3 Montageplatte 8
6 Elektrischer Anschluss 9
6.1 Spannungsversorgung AUX 9
6.2 Feldbusanschluss PROFINET IO Port 1 / Port 2 ....10
6.2.1 Werkseinstellungen der Ethernet-Parameter 10
6.3 Prozessanschlüsse IO-1 ... IO-4 11
6.4 Funktionserdanschluss .....12
6.4.1 Tragschienenmontage 12
6.4.2 Montageplatte 12
7 Bedien- und Anzeigeelemente ....13
7.1 Zurücksetzen auf Werkseinstellungen 13
7.2 LED-Anzeigen 13
7.2.1 LED AUX 13
7.2.2 LED PROFINET Port 1 / Port 2 ....14
7.2.3 LED SF 14
7.2.4 LED BF 14
2
7.2.5 LED IO1 ... IO4 .... 15
7.2.6 Spezielle Geräte-LED Anzeigen 17
8 Technische Daten 17
8.1 Datenblätter 17
8.2 Gerätehandbuch 17
9 Wartung, Instandsetzung und Entsorgung ....18
10 Zulassungen/Normen 18 DE
11 Maßzeichnung ....18
Lizenzen und Warenzeichen
Microsoft® und Internet Explorer® sind eingetragene Warenzeichen der Microsoft Corporation. Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen.

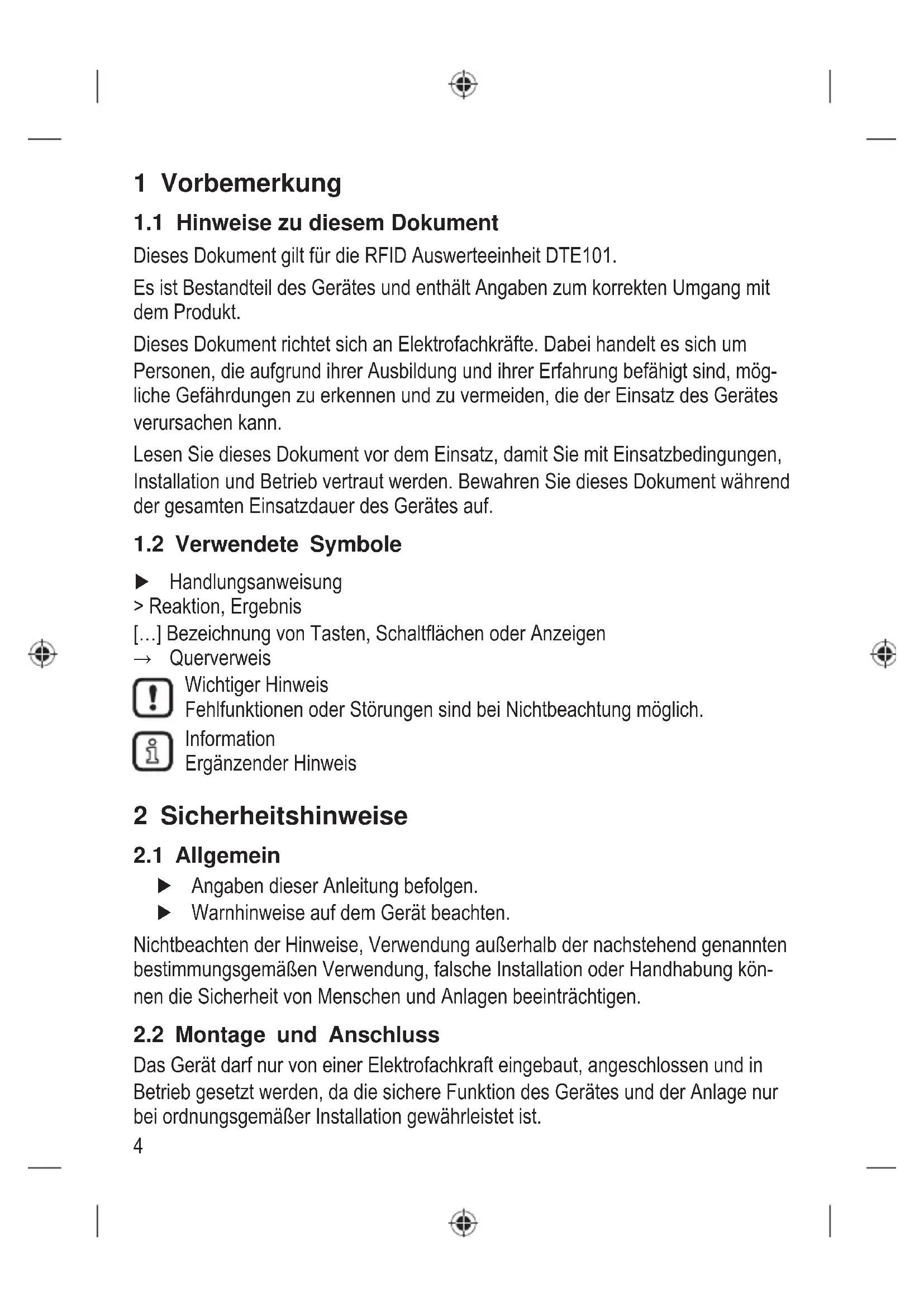

1 Vorbemerkung
1.1 Hinweise zu diesem Dokument
Dieses Dokument gilt für die RFID Auswerteeinheit DTE101.
Es ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt.
Dieses Dokument richtet sich an Elektrofachkräfte. Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, mögliche Gefährdungen zu erkennen und zu vermeiden, die der Einsatz des Gerätes verursachen kann.
Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie dieses Dokument während der gesamten Einsatzdauer des Gerätes auf.
1.2 Verwendete Symbole
▶ Handlungsanweisung
Reaktion, Ergebnis
[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen
→ Querverweis
Wichtiger Hinweis
Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.
Information
Ergänzender Hinweis
2 Sicherheitshinweise
2.1 Allgemein
Angaben dieser Anleitung befolgen.
▶ Warnhinweise auf dem Gerät beachten.
Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung können die Sicherheit von Menschen und Anlagen beeinträchtigen.
2.2 Montage und Anschluss
Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da die sichere Funktion des Gerätes und der Anlage nur bei ordnungsgemäßer Installation gewährleistet ist.
Montage und Anschluss müssen den gültigen nationalen und internationalen Normen entsprechen. Die Verantwortung trägt derjenige, der das Gerät installiert.
Dies ist ein Produkt der Klasse A. In einer Wohnumgebung kann dieses Produkt Rundfunkstörungen verursachen. In diesem Fall kann es notwendig werden, dass der Anwender entsprechende Maßnahmen treffen muss.
2.3 Eingriffe in das Gerät
Eingriffe in das Gerät sind nicht zulässig und führen zu Haftungs- und Gewährleistungsauschluss. Eingriffe in das Gerät können die Sicherheit von Menschen und Anlagen beeinträchtigen.
▶ Gerät nicht öffnen.
▶ Keine Gegenstände in das Gerät einführen.
▶ Eindringen von metallischen Fremdkörpern verhindern.
3 Bestimmungsgemäße Verwendung
Die RFID Auswerteeinheit DTE101 integriert eine PROFINET IO Schnittstelle sowie 4 Kanäle zur Anbindung von Feldgeräten. Jeder Kanal lässt sich entweder zum Anschluss einer RFID-Antenne oder als Ein-/Ausgang nach IEC 61131 nutzen.
Das Gerät
- steuert den Datenaustausch zu den RFID-Antennen bzw. zur Sensor-/Aktuator-Ebene.
- kommuniziert mit der übergeordneten Steuerungsebene über PROFINET IO.
- ermöglicht die Gerätekonfiguration über einen WEB-Server.
Einsatzbereiche sind z.B.:
- Materialflusssteuerung und -kontrolle in Fertigungslinien
• Lagermanagement durch automatische Lagerguterkennung - Behältermanagement, Kommissionierung oder Warenverfolgung
3.1 Konfiguration über Ethernet-Schnittstelle
• 10 Mbps und 100 Mbps
• UDP - User Datagram Protocol
• IT-Funktionalität: HTTP-Server
• M12, Twisted-Pair
• TCP/IP - Transport Control Protocol/ Internet Protocol
3.2 RFID-Antennen
Das Gerät unterstützt bis zu vier RFID-Schreib-/Leseköpfe des Typs ANT41x / ANT51x der ifm electronic gmbh.
Informationen zu passenden Schreib-/Leseköpfen finden Sie im Internet unter:
www.ifm.com → Datenblatt-Suche → ANT41 oder ANT51
4 Funktion
Detaillierte Informationen zur Funktionsweise des Systems finden Sie im Gerätehandbuch unter:
www.ifm.com → Datenblatt-Suche → DTE101 → Betriebsanleitungen
5 Montage

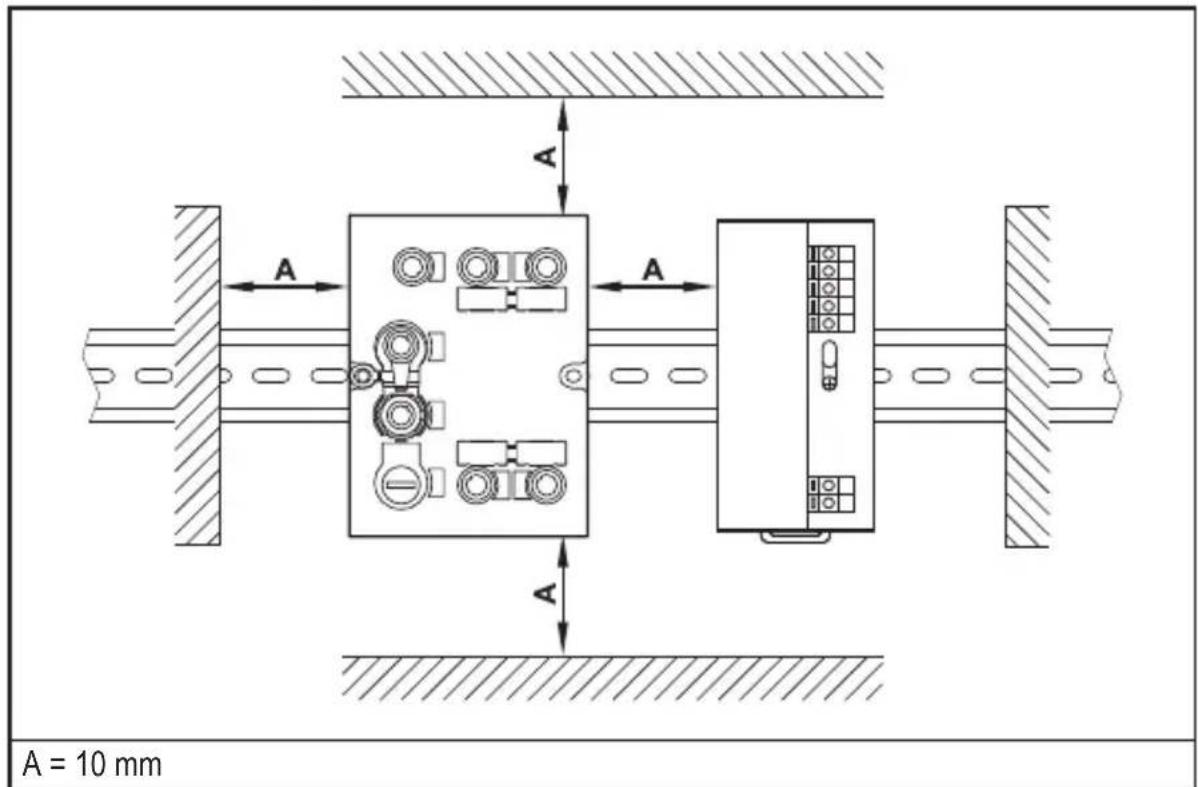

5.1 Einbauabstand
Aufgrund der Eigenerwärmung des Gerätes ist bei der Montage ein Mindestabstand zu anderen Objekten von 10 mm zu beachten.
Die Einbaulage kann beliebig gewählt werden.
Bei feuchter Umgebung ist eine Überkopfmontage nicht zulässig.
5.3 Montagemöglichkeiten

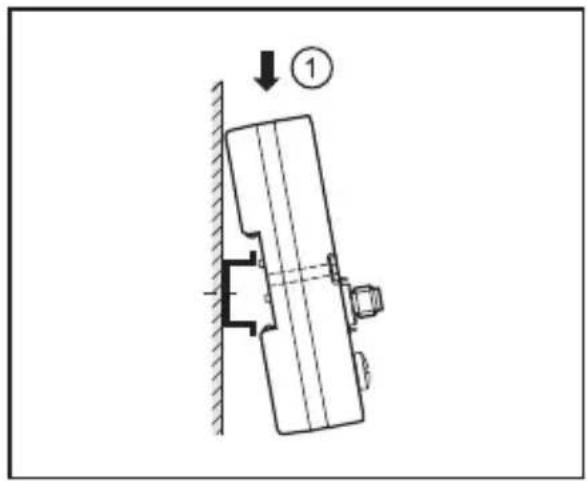

5.3.1 Tragschienenmontage
Das Gerät lässt sich auf Tragschienen des Typs NS35/15 oder NS35/7,5 montieren.
DE
- Gerät anwinkeln und Halteklammer auf die Oberkante der Tragschiene setzen.
- Gerät nach unten drücken.
- Gleichzeitig das Gerät in Richtung der Tragschiene schwenken.

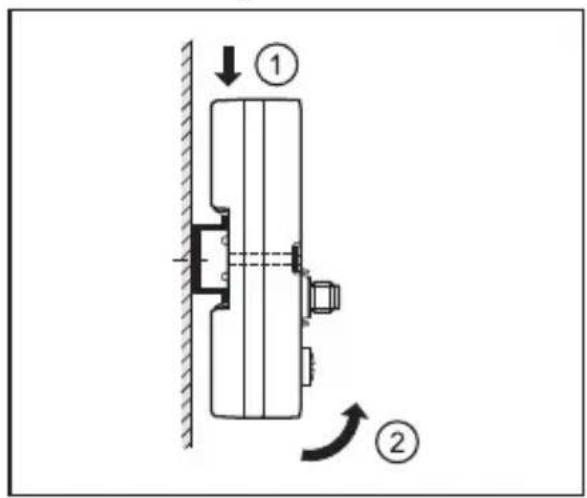

5.3.2 Demontage
- Gerät nach unten drücken
- Gleichzeitig das Gerät von der Tragschiene wegschwenken.
- Gerät nach oben abnehmen.

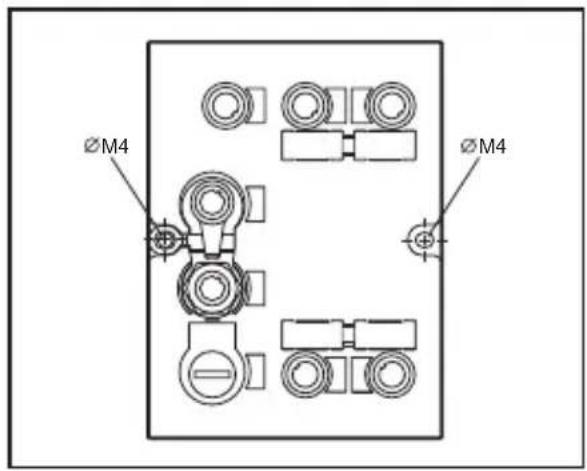

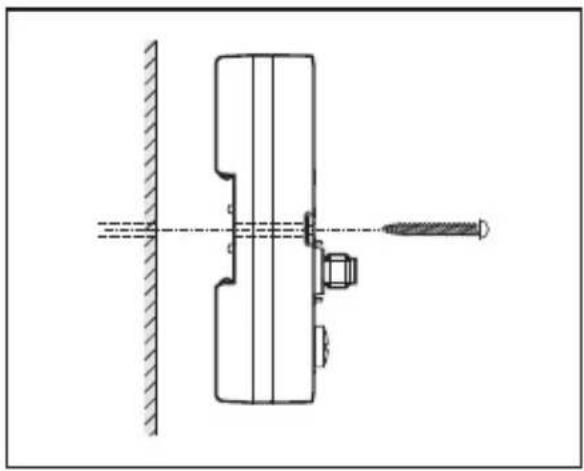

5.3.3 Montageplatte
Das Gerät kann mit 2 Schrauben (M4 x 35 oder länger) auf einer Montageplatte befestigt werden.
Diese Montageart wird für erhöhte Vibrations- und Schockanforderungen empfohlen.
6 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
▶ Vor Anschluss des Geräts die Anlage spannungsfrei schalten.
▶ Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.
▶ Spannungsversorgung nach EN 50178, SELV, PELV sicherstellen.
▶ Gerät entsprechend der unten angegebenen Pinbelegung anschließend
Gesamtstromaufnahme des Gerätes von 3 A nicht überschreiten.
Beachten Sie die folgenden Punkte, um die Schutzart IP 67 zu gewährleisten:
Nicht benutzte Buchsen mit Verschlusskappen verschließen.
▶ Alle Verschlusskappen und Steckverbindungen mit einem Anzugsdrehmoment von 1 Nm festdrehen.
Passendes Zubehör finden Sie unter www.ifm.com
| Zubehör ifm Artikelnummer | |
| Verschlusskappe E73004 | |
| Drehmomentschlüssel E70390 |
6.1 Spannungsversorgung AUX
Das Gerät mit einem M12-Verbindungskabel an die Stromversorgung anschließen.
Passende Verbindungskabel finden Sie unter:
www.ifm.com → Datenblatt-Suche → DTE101 → Zubehör
6.2 Feldbusanschluss PROFINET IO Port 1 / Port 2
Das Gerät mit einem geeigneten M12-Ethernet-Verbindungskabel an einen PROFINET IO Controller anschließen.
 Hinweis: GeschirmteAnschlussleitung notwendig | Pin Belegung | |
| 1 TD+ | ||
| 2 RD+ | ||
| 3 TD- | ||
| 4 RD- | ||
6.2.1 Werkseinstellungen der Ethernet-Parameter
Die folgenden Werte sind im Auslieferungszustand des Gerätes voreingestellt:
| Parameter Werkseinstellung | |
| IP-Adresse 192.168.0.79 | |
| Gateway-Adresse 192.168.0.100 | |
| Subnetmaske 255.255.255.0 | |
| Autonegotiation On | |
| DHCP Off |
Die Einstellungen können über den Webserver des Gerätes oder über den PROFINET IO Controller geändert werden.
Jeder Prozessanschluss kann wahlweise als Ein-/Ausgang nach IEC 61131 oder zum Anschluss eines RFID Schreib-/Lesekopfs verwendet werden. Die Einstellung der Anschlüsse erfolgt über die Hardwarekonfiguration des PROFINET IO Controllers.
 | Pin Belegung | |
| 1 | L+ | |
| 2 Schalteingang (I/Q) | ||
| 3 | L- | |
| 4 Schaltausgang (C/Qo) oder -eingang (C/Qi) | ||
| 5 nicht belegt | ||
Die Auswerteeinheit muss vor dem Anschließen von Feldgeräten spannungsfrei geschaltet sein.
Beachten Sie, dass die Gesamtstromaufnahme des Gerätes einen Wert von 3 A nicht überschreiten darf.
Detaillierte Informationen zu den verfügbaren Betriebsarten finden Sie im Gerätehandbuch unter:
www.ifm.com → Datenblatt-Suche → DTE101 → Betriebsanleitungen
6.4 Funktionserdanschluss
Um einen störungsfreien Betrieb zu gewährleisten, muß das Gerät mit einem fremdspannungsfreien Erdpotential verbunden werden.

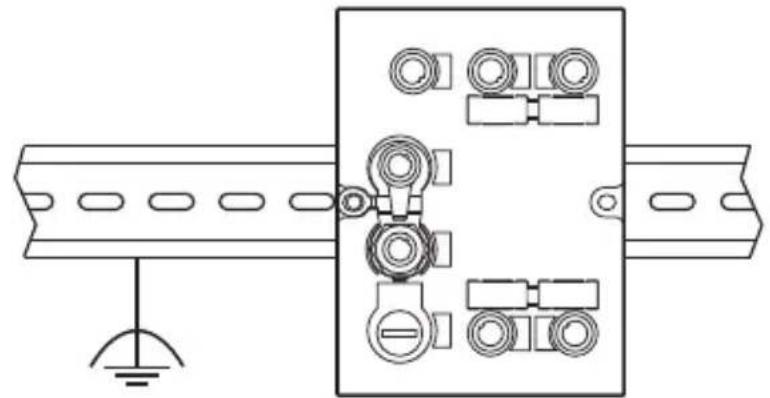

6.4.1 Tragschienenmontage
Die Verbindung erfolgt automatisch über die Tragschiene. Beachten Sie, dass die Tragschiene mit dem Erdpotential verbunden sein muss.
Bei Befestigung des Gerätes auf einer Montageplatte erfolgt die Verbindung über die linke Halteschraube. Beachten Sie, dass die Platte mit dem Erdpotential verbunden sein muss.
7 Bedien- und Anzeigeelemente
7.1 Zurücksetzen auf Werkseinstellungen
Die Ethernet-Parameter lassen sich auf die Werkseinstellungen zurücksetzen.
Führen Sie dazu die folgenden Schritte durch:
▶ Alle Kabelverbindungen vom Gerät trennen.
▶ Am Prozessanschluss IO-3 eine elektrisch leitende Brücke zwischen Pin 1 und Pin 3 anbringen.
▶ Gerät mit der Spannungsversorgung verbinden und warten, bis die gelbe LED-Anzeige an AUX und IO-3 mit ca. 8 Hz blinkt.
▶ Gerät von der Spannungsversorgung trennen und erneut verbinden.
Die Einstellungen sind zurückgesetzt.
7.2 LED-Anzeigen
Das Gerät zeigt über Status-LEDs den aktuellen Zustand der Schnittstellen an.
7.2.1 LED AUX
| LED grün L | LED gelb Zustand Hinweis | ||
| aus aus | keine Spannungsversorgung U | _AUX < 5 V | |
| ein | blinkt mit 2 Hz | Spannungsversorgung zu gering | 5 V ≤ U_AUX ≤ 18 V |
| ein aus | Spannungsversorgung in Ordnung | 18 V ≤ U_AUX ≤ 36 V | |
7.2.2 LED PROFINET Port 1 / Port 2
| LED grün LED gelb Zustand Hinweis | |||
| aus aus | Keine Verbindung zu einer anderen Ethernet-Gegenstelle | Link Status „No Link“ | |
| ein aus | Verbindung zu Ethernet-Gegenstelle besteht, kein Datenaustausch | Link Status „Link“, „No traffic“ | |
| ein | blinkt sporadisch | Verbindung zu Ethernet-Gegenstelle besteht, Daten-austausch findet statt | Link Status „Link“, „Traffic“ |
7.2.3 LED SF
| LED rot LED grün Zustand Hinweis | |||
| aus aus keine Spannungsversorgung Spannungsversorgung prüfen | |||
| aus blinkt | „Node flash test“, initiiert vom PROFINET IO Controller | - | |
| aus ein Normalbetrieb - | |||
| blinkt aus Fehler auf Kanalebene | - Überlast- Temperatur- interner Fehler | ||
| ein aus Fehler auf Geräteebene | - Unterspannung- Temperatur | ||
| blinkt | blinkt | Selbsttest | Startphase des Gerätes |
7.2.4 LED BF
| LED rot LED grün Zustand Hinweis | |||
| aus aus | keine Spannu | gsversorgung Spannungsversorgung prüfen | |
| aus blinkt | PROFINET IO Controller ist im STOP Modus | - | |
| aus ein | PROFINET IO Controller ist im RUN Modus | - | |
| blinkt aus | Verbindung zum PROFINET IO Controller besteht, keine gültige Konfiguration | Konfiguration prüfen | |
| ein aus | Keine Verbindung zum PROFINET IO Controller | Verbindung prüfen | |
| blinkt blinkt | Selbsttest | Startphase des Gerätes | |
DE
7.2.5 LED IO1 ... IO4
Die LED-Anzeigen der Prozessanschlüsse unterscheiden sich für jede Anschluss-konfiguration.
Verwendung als Eingang nach IEC 61131
| LED grün LED gelb | Zustand Hinweis | ||
| aus aus | Schnittstelle deaktiviert | Schnittstelle im PROFINET IO Controller nicht konfiguriert | |
| ein aus | Schnittstelle aktiviert, Ein-gang auf L-Pegel (0V) | - | |
| ein | ein | Schnittstelle aktiviert, Ein-gang auf H-Pegel (24V) | - |
| blinkt mit 8 Hz | blinkt mit 8 Hz | Überlast oder Kurzschluss | - |
Verwendung als Ausgang nach IEC 61131
| LED grün LED gelb Zustand Hinweis | |||
| aus aus | Schnittstelle deaktiviert | Schnittstelle im PROFINET IO Controller nicht konfiguriert | |
| ein aus | Schnittstelle aktiviert, Aus-gang L-aktiv (0V) | - | |
| ein ein | Schnittstelle aktiviert, Aus-gang H-aktiv (24V) | - | |
| blinkt mit 8 Hz | blinkt mit 8 Hz | Überlast oder Kurzschluss - | |
Verwendung mit RFID Schreib- /Leseköpfen
| LED grün LED gelb Zustand Hinweis | |||
| aus aus | Schnittstelle deaktiviert | Schnittstelle im PROFINET IO Controller nicht konfiguriert | |
| blinkt mit 2 Hz | aus | Schnittstelle aktiviert, Antenne abgeschaltet | - |
| ein aus | Schnittstelle aktiviert, Tag nicht im Feld | - | |
| ein ein | Schnittstelle aktiviert, Tag im Feld | - | |
| blinkt mit 8 Hz | blinkt mit 8 Hz | Überlast, Kurzschluss oder Kommunikationsfehler | - |
7.2.6 Spezielle Geräte-LED Anzeigen
| LED Zustand Hinweis | ||
| AUX LED grün einAUX LED gelb blinkt mit 8 HzIO1...IO4 LEDs gelb blinken mit 8 Hz | Gerät befindet sich im Servicemodus „Notsystem gestartet“ | Ein Firmwareupdate ist notwendig und kann über den Webserver durchgeführt werden. |
| AUX LED grün einAUX LED gelb blinkt mit 8 HzIO1...IO4 LEDs grün blinken mit 8 HzIO1...IO4 LEDs gelb blinken mit 8 Hz | Schwerwiegender Fehler, Gerät muss eingesandt werden. | Hardwarefehler oder permanente Daten im Gerät sind korrupt. |
| AUX LED grün einAUX LED gelb blinkt mit 8 HzIO3 LED gelb blinkt mit 8 Hz | Rücksetzen auf Werkseinstellungen | - |
8 Technische Daten
8.1 Datenblätter
Datenblätter sind abrufbar unter:
www.ifm.com → Datenblattsuche → DTE101
8.2 Gerätehandbuch
Das Gerätehandbuch ist abrufbar unter:
www.ifm.com → Datenblatt-Suche → DTE101 → Betriebsanleitungen
9 Wartung, Instandsetzung und Entsorgung
Das Gerät gemäß den nationalen Umweltvorschriften entsorgen.
10 Zulassungen/Normen
EG-Konformitätserklärung und Zulassungen sind abrufbar unter:
www.ifm.com → Datenblatt-Suche → DTE101 → Zulassungen
11 Maßzeichnung
