MODE D'EMPLOI Twincool GYS

Ces instructions doivent être lues et bien comprises avant toute opération.

Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise.

Tout dommage corporel ou matériel du à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuillez consulter une personne qualifiée pour manier correctement l'installation.

Ct t i t t t t t t t t t t t t t t t t t t t t Le passage ne peut pas être corrigé car il ne contient que des lettres sans forme reconnaissable de mots ou de phrases.

Il faut respecter les directives relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourrait être tenu responsable.

L'installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inflammable ou autres substances corrosives de même pour son stockage. S'assurer d'une circulation de l'air lors de l'utilisation.

Plage de température :

Utilisation entre -10 et +40°C (+14 et +104^)

Stockage entre -20 et +55°C (-4 et 131°F).

Humidité de l'air :

Inférieur ou égal à 50% à 40°C (104^)

Inférieur ou égal à 90% à 20°C (68^)

Altitude: Jusqu'à 2000 m au-dessus du niveau de la mer (6500 pieds).

Protection individuelle et des AUTRES

Le soudage à l'arc peut être dangereux et cause des blessures graves voire mortelles.

Le soudage expose les individus à une source dangereuse de chaleur, de rayonnement lumineux de l'arc, de champs électromagnétiques (ATTENTION au porteur de pacemaker), de risque d'électrocution, de bruit et d'émanations gazeuses. Protégez-vous et protégez les autres. Respectez les instructions de sécurité suivantes :

Afin de vous protéger des brûles et rayonnements, portez des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui couvrent l'ensemble du corps.

Utiliser des gants qui garantissent l'isolement électrique et thermique.

Utilisez une protection de soudage et/ou une cagoule de soudage d'un niveau de protection suffisant (variable selon les applications). Protégez vos yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites.

Il est parfois nécessaire de délimiter les zones par des rideaux ignifugés pour protéger la zone de soudage des rayons de l'arc, des projections et des déchets incandescents.

Informer les personnes dans la zone de soudage de ne pas fixer les rayons de l'arc ni les pièces en fusion et de porter les vêtements adéquats pour se protéger.

Utiliser un casque contre le bruit si le procédé de soudage atteint un niveau de bruit supérieur à la limite autorisée. De même pour toute personne étant dans la zone de soudage.

Tenir à distance des parties mobiles (ventilateur) les mains, cheveux, vêtements.

Ne jamais enlever les protections du carter du groupe froid lorsque la source de courant de soudage est sous tension, le fabricant ne pourrait être tenu pour responsable en cas d'accident.

Les pièces qui viennent d’être souduées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d’interventions d’entretien sur la torche, il faut s’assurer que celle-ci soit suffisamment froide et attendre au moins 10 minutes avant toute intervention. Le groupe froid doit être allumé lors de l’utilisation d’une torche refroidie à eau afin d’être sûr que le liquide ne puisse pas causer de brûlures.

Il est important de sécuriser la zone de travail avant de la quitter afin de protéger les personnes et les biens.

Fumées de soudage et gaz

Les fumées, gaz et poussières émis par le soudage sont dangereux pour la santé. Il faut prévoir une ventilation suffisante, un apport d'air est parfaitement nécessaire. Un masque à air frais peut être une solution en cas d'aération insuffisante.

Vérifier que l'aspiration est efficace en la contrôlant par rapport aux normes de sécurité.

Attention, le soudage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs, le soudage de certains matériaux contenant du plomb, cadmium, zinc ou mercure, voire du beryllium, peut être particulièrement nocif. Dégraisser également les pièces avant de les souder.

Les bouteilles doivent être entreposées dans des locaux ouverts ou bien aérés. Elles doivent être en position verticale et maintenues à un support ou sur un chariot.

Le soudage doit être proscrit à proximité de graisse ou de peinture.

RISQUE de FEU et d'explosion

Protégez entièrement la zone de soudage, les matières inflammables doivent être éloignées d'au moins 11 mètres.

Un équipement anti-feu doit être présent à proximité des opérations de soudage.

Attention aux projections de matière chaude ou d'étincelles même à travers des fissures.

Ils peuvent être la source d'incendie ou d'explosion.

Éloigner les personnes, les objets inflammables et les contenants sous pression à une distance de sécurité suffisante.

Le soudage dans des containers ou des tubes fermés est à proscrire et dans le cas où ils sont ouverts il faut les vider de toute matière inflammable ou explosive (huile, carburant, résidus de gaz...).

Les opérations de meulage ne doivent pas être dirigées vers l'appareil lui-même ou des matières inflammables.

Securite electrique

Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Utiliser la taille de fusible recommandée sur le tableau signalétique.

Une décharge électrique peut être une source d'accident grave direct ou indirect, voire mortel.

Ne jamais toucher les parties sous tension à l'intérieur comme à l'extérieur de l'appareil quand celui-ci est alimenté (torches, pinces, câbles, électrodes) car elles sont branchées au circuit de soudage.

Avant d'ouvrir l'appareil, il est imperative de le déconnecter du réseau et d'attendre 2 min. afin que l'ensemble des condensateurs soit déchargé.

Ne pas toucher en même temps la torche ou le porte-électrode et la pince de masse.

Veillez à changer les câbles et torches si ces derniers sont endommagés, par des personnes qualifiées et habituées.

Le dimensionnement de ces accessoires doit être suffisant.

Toujours utilisez des vêtements secs et en bon état pour s'isoler du circuit de soudage. Portez des chaussures isolantes, quel que soit le milieu où vous travaillez.

Transport et transit de la machine

Il est préférible de vidanger le groupe froid avant transport.

Ne pas faire transiter le poste au-dessus de personnes ou d'objets.

Installation du matériel

Règles à respecter :

• Mettre la source de courant de soudage sur un sol dont l'inclinaison maximale est.
• Prévoir une zone suffisante pour aérer la machine et accéder aux commandes.
• La machine doit être à l'abri de la pluie battante et ne pas être exposée aux rayons du soleil.
• Ne pas utiliser dans un environnement comptant des poussières métalliques conductrices.
• Le matériel est de degré de protection IP23, signifiant :
• Une protection contre l'accès aux parties dangereuses des corps solides de diam >12.5mm et,
• Une protection contre la pluie dirigée à 60% par rapport à la verticale.

Ce matériel peut donc être utilisé à l'extérieur en accord avec l'indice de protection IP23.

Le fabricant GYS n'assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation incorrecte et dangereuse de cet appareil.

Entretien / conseils

L'entretien ne doit être effectué que par une personne qualifiée. Un entretien annuel est conseillé. - Couper l'alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. À l'intérieur, les tensions et intensités sont élevées et dangereuses.

• Régulièrement, enlever le capot et dépoussiérer à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé par un personnel qualifié.
• Contrôler régulièrement l'état du cordon d'alimentation ou des faisceaux. Si le câble d'alimentation ou les faisceaux sont endommagés, ils doivent être remplacés par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger.
• Laisser les ouïes de l'appareil libres pour l'entrée et la sortie d'air.

Le liquide de refroidissement doit être changé tous les 12 mois afin d'éviter les dépôts pouvant boucher le circuit de refroidissement de la torche. Toutes fuites ou résidus de produit, après utilisation, doivent être traités dans une usine de purification appropriée. Il convient si possible de recycler le produit. Il est interdit de vider le produit usé dans les cours d'eau, dans les fosses ou les systèmes de drainage. Le fluide dilué ne devrait pas être versé dans les égouts, sauf si cela est admis par la réglementation locale.

Seul le personnel expérimenté et habilité par le fabricant peut effectuer l'installation. Pendant l'installation, s'assurer que le générateur est déconnecté du réseau. Les connexions en série ou en parallèle de générateur sont interdites.

Description du matériel

Le groupe froid EXACOOL est un système servant au refroidissement des torches refroidies eau connectées à votre poste EXAGON 400 CC/CV. Le groupe froid NEOCOOL est un système servant au refroidissement des torches refroidies eau connectées à votre poste NEOPULSE 400/500 G équipé d'un dévidoir Neofeed.

Le Groupe froid TWINCOOL est un systeme servant au refroidissement des torches refroidies eau connectees à votre poste NEOPULSE 400/500 G équipé de deux dévidoirs Neofeed.

Le groupe froid WCU1KW C est un système servant au refroidissement des torches refroidies eau connectées à votre poste TITAN 400/TITANIUM/NEOPULSE 320C.

Ces appareils sont pilotés directement par le poste à souder, via deux faisceaux connectés (FIG 1-6).

Le NEOCOOL/TWINCOOL et WCU1KW C sont équipés :

• d'une protection de niveau d'eau assurant un minimum de remplissage pour le bon fonctionnement du groupe mais aussi pour un bon refroidissement de la torche.
• d'une protection de débit d'eau afin de protéger la torche contre un bouchon au niveau du circuit d'eau ou une détiéroration du faisceau de la torche. Le NEOCool/TWINCOOL, l'EXACOOL et le WCU1KW C sont équipés d'une protection thermique pour protéger la torche contre tout échauffement anomal.

Les groupes froids sont automatiquement détectés.

Exacool/wcu1kw c:

Dans le menu « SETUP MEMORY » du dévidoir EXAFEED, l'EXACOOL peut être inhibé.

Dans le menu « SETUP/CONFIG » du TITAN 400, le WCU 1kW C peut être inhibé.

Sur l'THM « Paramètres/Groupe froid » : - AUTO : activation au soudage et déactivation du groupe froid 10 minutes après la fin du soudage. - ON : le groupe froid est commandé en permanence. - OFF : le groupe est désactivé. - PURGE : fonction dédiée à la purge du groupe froid ou le replissage de faisceaux, les protections sont alors inhibées.

Description du matériau (i)

1- Sortie liquide de refroidissement 4- Fusible 2- Entrée liquide de refroidissement 5- Bouchon de replissage 3- Jauge de replissage 6- Faisceaux pré-cables

7-Tuyau d'amorçage

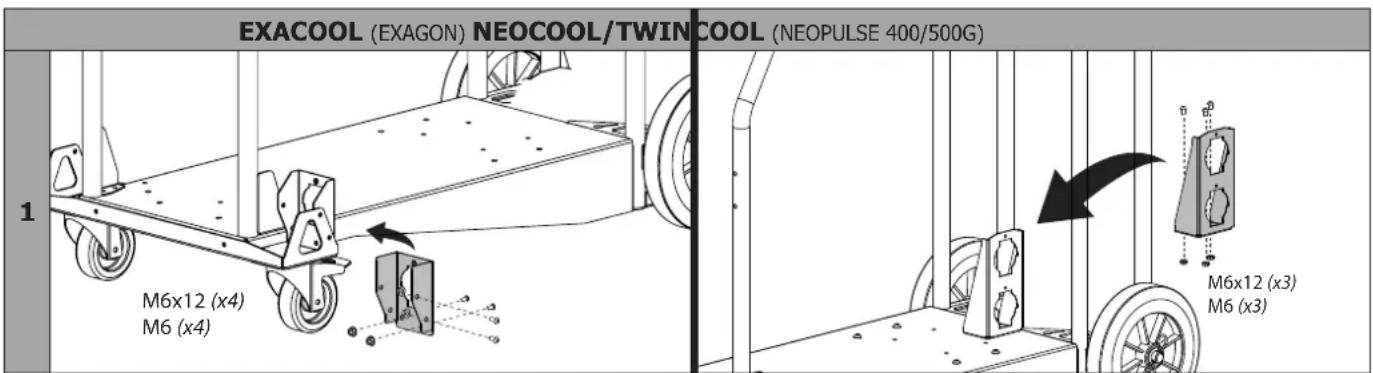

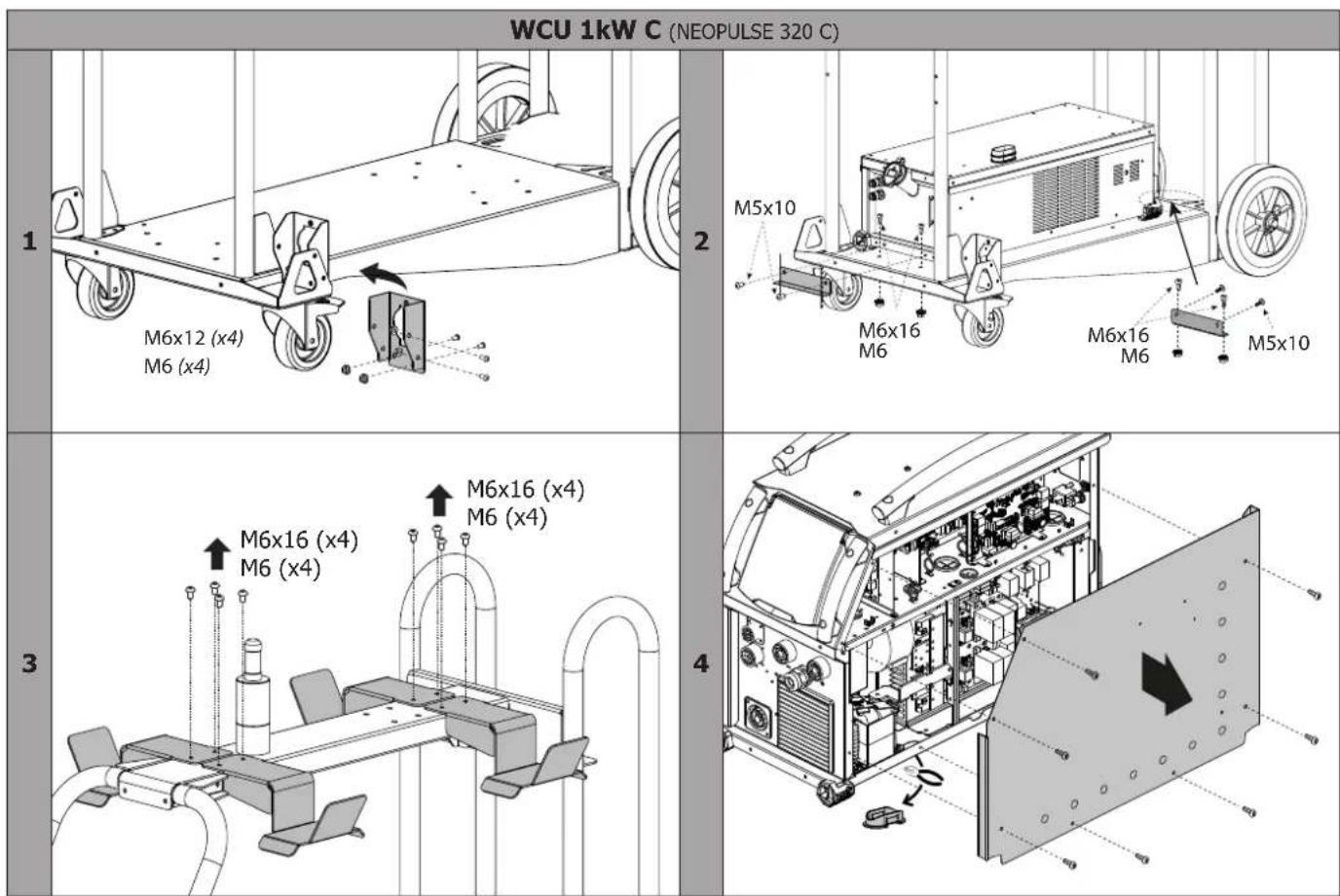

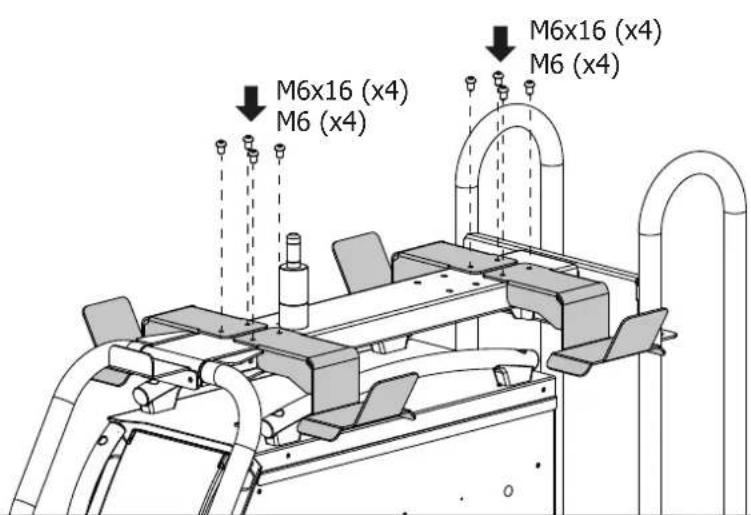

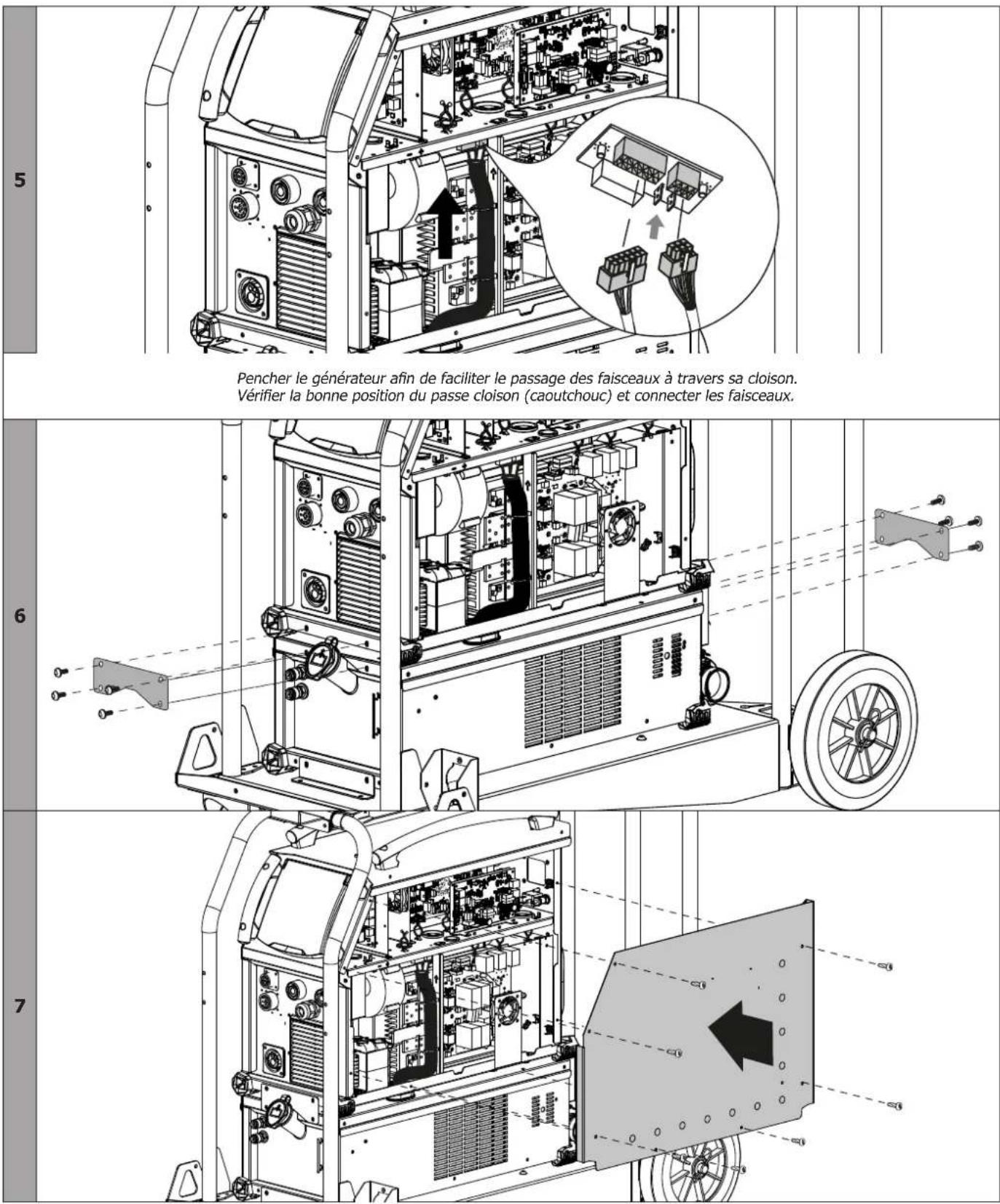

Montage sur chariot (OPTION ref. 037328)

Attention! Ne pas effectuer les branchements du groupe froid lorsque le poste est allumé.

2	M5x10 M6x16 M6 M6x16 M6	M5x10 M6x16 M6 M6x16 M6
3
4

Liquide de refroidissement

Il faut s'assurer que le groupe de refroidissement est éteint avant la déconnexion des tuyaux d'entrée et/ou de sortie de liquide de la torche. Le liquide de refroidissement est nocif et irrite les yeux, les muqueuses et la peau. Le liquide chaud peut provoquer des brûlures.

DANGER de brûlures par liquide chaud. Ne jamais vidanger le groupe de refroidissement après son utilisation. Le liquide à l'intérieur est bouillant, attendre qu'il se refroidisse avant de vidanger.

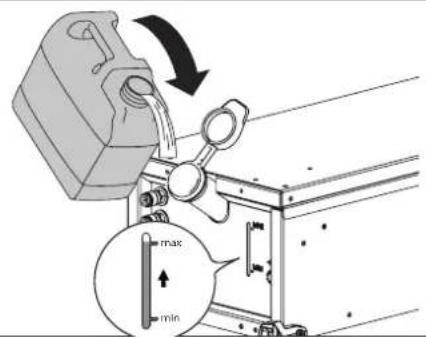

Remlissage

Le réservoir du groupe froid doit être impérativement rempli au niveau MAX conseillé de la jauge indiquée à l'avant du groupe froid, mais jamais en dessous du niveau MIN sous réserve d'un message d'avertissement.

Utiliser impérativement un liquide de refroidissement spécifique pour les machines à souder ayant une faible conductivité électrique, étant anticorrosion et antigel (ref. 052246).

L'utilisation de liquides de refroidissement autres, et en particulier du liquide standard automobile, peut conduire, par un phénomène d'électrolyse, à l'accumulation de dépôts solides dans le circuit de refroidissement, dégradant ainsi le refroidissement et pouvant aller jusqu'à l'obstruction du circuit.

Ce niveau MAX conseillé est essentiel à l'optimisation des facteurs de marche de la torche refroidie eau associée.

Toute dégradation de la machine liée à l'utilisation d'un autre liquide de refroidissement que le type préconisé ne sera pas considérée dans le cadre de la garantie.

Connection twincool

Respecter le schéma de branchement ci-contre au risque de déterminer la Le n° du dévidoir est indiqué sur l'THM.

Exemple : Dévidoir N° 1

Amorcage du GROUPE FROID

Lors de la première utilisation, l'amorçage de la pompe peut s'avérer difficile et générer un défaut de débit d'eau. Pour l'amorcer correctement, il est recommandé d'utiliser le tuyau ci-dessus et suivre les indications suivantes :

Remplir le groupe de refroidissement à son niveau maximal pour faciliter l'amorçage.

• Connecter le raccord rapide à la sortie d'eau froide du groupe et placer l'autre extrémité dans un récipient vide (idéalement une bouteille)
• Connecter une torche au produit, puis appuyer brièvement sur la gachette pour démarrer la pompe
• Une fois la pompe amorcée (récipient qui se remplit de liquide de refroidissement), arrêtez le produit en coupant l'interrupteur principal du générateur de soudage.
• Débrancher le tuyau d'amorçage, remettre le liquide dans le groupe froid et connecter correctement le faisceau (voir manuel du générateur de soudage).

• Connecter le tuyau d'amorçage à la sortie d'eau froide du groupe et placer l'autre extrémité dans un récipient vide (idéalement une bouteille)
• Dans le menu « Paramètres/Groupe froid », appuyer sur l'icône pour lancer la procédure d'amorçage.
• Une fois la pompe amorcée (récipient qui se remplit de liquide de refroidissement), arrêter le groupe de froid en appuyant sur l'un des boutons de l'IHM.
• Débrancher le tuyau d'amorçage, remettre le liquide dans le groupe froid : votre pompe est amorcée.

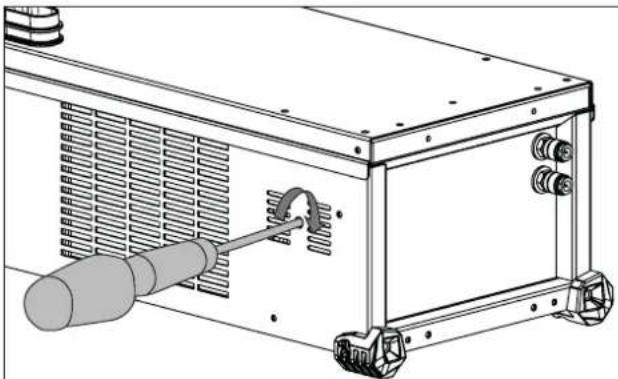

Amorcage de l'arbre de la POMPE

Les périodes d'arrêt prolongées et les impuretés dans le liquide de refroidissement peuvent entraîner le blocage de la pompe du groupe froid. Procédure d'amorçage de l'arbre de la pompe :

1/ Mettre le générateur hors tension. 2/ Insérer un tournevis plat (Ø 9 mm max.) au centre de l'arbre de la pompe en passant par l'orifice de service. Tourner ensuite le tournevis dans le sens des aiguilles d'une montre jusqu'à ce que l'arbre de la pompe tourne à nouveau sans difficulté. 3/ Retirer le tournevis. 4/ Mettre le générateur sous tension.

Messagesd'erreur, anomalie, CAUSE, REMDE

Ces matériels intègrent un système de contrôle de défaillance reporté directement au dévidoir de la source de courant de soudage.

Cela peut permettre un diagnostic des erreurs et anomalies. Se reférer à la notice du dévidoir ou au générateur associé (chapitre Messages d'Erreur, Anomalie, Cause, Remède).

Conditions de garantie FRANCE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport. L'usure normale des pièces.
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant : - un justificatif d'achat daté (ticket de sortie de caisse, facture...) - une note explicative de la panne.
