LMTBUL - Capteur photoélectrique LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique à faisceau continu surveillé
Marque	LIFT-MASTER
Modèle	LMTBUL
Portée maximale	27,4 m (90 pi)
Dimensions (avec capot)	5,81 cm (L) x 9,45 cm (H) x 7,01 cm (P)
Longueur du câble	3 m (10 pi)
Température de fonctionnement	-40 °C à 65 °C (-40 °F à 149 °F)
Indice de protection	NEMA 4X (extérieur)
Tension d'entrée (capteur)	6,8 V c.c., 20 mA (fils rouge/noir)
Tension d'entrée (chauffage)	10-40 V c.c. ou 8-28 V c.a. (fils vert/blanc)
Puissance du chauffage	4 W max., 170 mA par paire à 24 V, 340 mA par paire à 12 V
Compatibilité	Actionneurs de barrière LiftMaster® homologués UL
Fonctions principales	Protection contre le piégeage sans contact, faisceau continu surveillé, détection d'obstacle avec inversion de la barrière
Montage	Vertical, sur poteau ou surface plane, avec supports fournis
Alignement	DEL rouge (désaligné), DEL bleue (signal faible à optimal)
Entretien et nettoyage	Nettoyer délicatement la lentille avec un chiffon doux humide
Consignes de sécurité	Déconnecter l'alimentation avant installation, tester mensuellement, installer à la hauteur réglementaire
Pièces détachées et accessoires	LMSGBP (plaque de prise), LMEHUL (capot allongé), APOW1 (transformateur)
Garantie	2 ans (défauts matériels et de fabrication)

FOIRE AUX QUESTIONS - LMTBUL LIFT-MASTER

Comment aligner le capteur LMTBUL ?

Remettez l'alimentation, puis ajustez le capteur jusqu'à ce que la DEL sur le récepteur passe du rouge (désaligné) au bleu fixe (alignement optimal). Utilisez la DEL bleue : clignotement lent = signal faible, clignotement rapide = signal plus fort, fixe = optimal.

Que faire si la DEL du récepteur reste rouge en continu ?

Cela indique un désalignement, une obstruction, une lentille sale ou une distance excessive. Alignez les capteurs, nettoyez les lentilles avec un chiffon doux humide, vérifiez qu'aucun objet ne bloque le faisceau et assurez-vous que la distance est comprise entre 0,9 m et 27,4 m. Si le problème persiste, réinitialisez le mode de portée.

Comment réinitialiser le mode de portée ?

Déconnectez l'alimentation des capteurs pendant au moins 5 secondes. Remettez l'alimentation, puis bloquez et débloquez le faisceau 10 fois dans les 30 secondes. Les DEL rouge et bleue clignoteront rapidement ensemble pendant 2 secondes pour confirmer la réinitialisation.

Quelle est la portée maximale du capteur ?

La portée maximale est de 27,4 mètres (90 pieds). La distance minimale entre l'émetteur et le récepteur est de 0,9 mètre (3 pieds).

Le capteur est-il adapté à une utilisation en extérieur ?

Oui, l'indice de protection est NEMA 4X, ce qui le rend adapté à une utilisation en extérieur. Il dispose d'un chauffage régulé par thermostat pour éviter le gel, mais il est déconseillé pour les installations solaires.

Comment câbler le chauffage du capteur ?

Le chauffage se câble via les fils vert (positif) et blanc (négatif). Trois options : 1) sur la borne ACCESSORY POWER ON de la carte logique, 2) sur une source externe 12-24 V c.c./c.a., 3) sur les bornes ACCESSORY POWER ON et AUX RELAY avec batterie de secours (le chauffage est alors désactivé en cas de panne).

Que faire si la barrière ne bouge pas après l'installation ?

Vérifiez le nombre minimal de dispositifs de protection : les actionneurs de barrière coulissante en nécessitent au moins deux (un par direction). Assurez-vous que les capteurs ne sont pas obstrués et que le câblage est correct. Consultez le manuel de l'actionneur.

Quels accessoires sont disponibles pour le LMTBUL ?

Accessoires : LMSGBP (plaque de prise), LMEHUL (capot allongé pour conditions extrêmes), APOW1 (transformateur enfichable).

Comment nettoyer le capteur ?

Nettoyez délicatement la lentille avec un chiffon doux humide. Évitez les produits abrasifs. Essuyez doucement pour enlever la saleté ou la condensation.

Le capteur est-il compatible avec tous les actionneurs LiftMaster ?

Il est compatible avec les actionneurs de barrière LiftMaster homologués UL. Consultez le manuel de l'actionneur pour vérifier la compatibilité spécifique avec le modèle LMTBUL.

MODE D'EMPLOI LMTBUL LIFT-MASTER

CAPTEUR PHOTOÉLECTRIQUE À FAISCEAU CONTINU SURVEILLÉ Modèle LMTBUL

Introduction

Les capteurs à cellule photoélectrique LiftMaster® fournissent une protection sans contact surveillée contre le piégeage. Pour usage avec les actionneurs de barrière LiftMaster® homologués UL. Les bordures de détection sont des composants reconnus par l'UL et répondent aux exigences de la norme UL 325. Des dispositifs surveillés de protection contre le piégeage DOIVENT être installés dans chaque zone de piégeage. Consulter le manuel de l'actionneur de barrière pour la compatibilité avec le capteur LMTBUL.

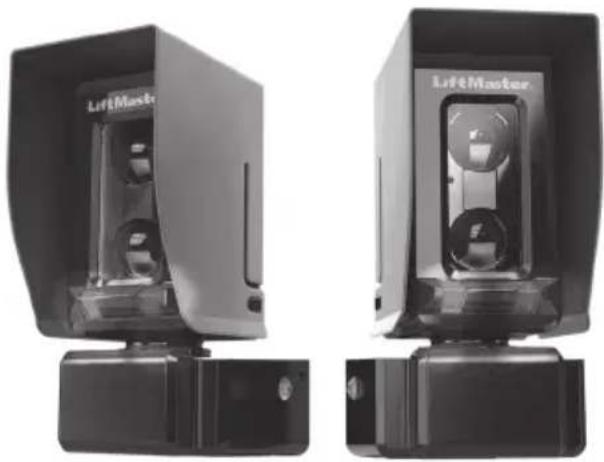

Caractéristiques techniques

Portée maximale : 27,4 m (90 pi)

Dimensions du capteur avec le capot : 5,81 cm (2,29 po ) L x 9,45 cm (3,72 po ) H x 7,01 cm (2,76 po ) P

Longueur du câble : 3 m (10 pi)

Température de fonctionnement: -40 °C à 65 °C (-40 °F à 149 °F)

Cote extérieure : Nema 4X

Chauffage : Régulé par thermostat, NON recommandé pour les applications solaires

Tension d'entrée :

Capteur : Fils noir/rouge 6,8 V c. c.; 20 mA Appareil de chauffage : Fils vert/blanc 10 à 40 V c. c. ou 8 à 28 V c. a., 4 W max., 170 mA par paire @ 24 V c. c./a. c., 340 mA par paire @ 12 V c. c./c. a.

AVERTISSEMENT

Pour prévenir d'éventuelles BLESSURES GRAVES ou MORTELLES par suite d'une porte ou d'une barrière qui se ferme :

• Lire et observer TOUTES les instructions.
• S'assurer de DÉBRANCHER L'ALIMENTATION à l'actionneur AVANT d'installer le capteur à cellule photoélectrique.
• La barrière ou la porte DOIT être en position complètement ouverte ou complètement fermée AVANT d'installer le dispositif de protection surveillé contre le piégeageLiftMaster®.
• Raccorder et aligner correctement le capteur à cellule photoélectrique.
• Installer le capteur à cellule photoélectrique de manière à ce que le centre du regard du capteur ne se trouve plus à PLUS de 11,4 cm (4 1/2 po) du sol pour les actionneurs de porte et 66 cm (26 po) du sol pour les actionneurs de barrière.
• Les dispositifs surveillés externes de protection contre le piégeage DOIVENT être installés selon les instructions du manuel d'installation à chaque zone de piégeage.
• Les capteurs doivent être montés à la verticale.
• Tester chaque mois l'actionneur de barrière et TOUS les capteurs à cellule photoélectrique. Remplacer tout dispositif endommagé.
  • CONSERVER CES INSTRUCTIONS.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'information, aller à www.P65Warnings.ca.gov.

Inventaire de la boîte

• Émetteur avec capot et support
• Réfl ecteur avec capot et support
• Couvre-fi ls (2)
• Vis no 8-32 x 3/8 po (4)
  • Vis 1/4 po-20x1 1/4 po (8)

• Contre-écrous 1/4 po-20 (4)

• Vis à frein-fi let 10-32x1 po (4)

• Vis M3 (2)
  • Vis de pression 10-32x 3/8 po (2)
• Clé Allen 5/32
• Clé Allen 3/32

Outils nécessaires

• Tournevis à tête cruciforme
- Douille de 7/16 po

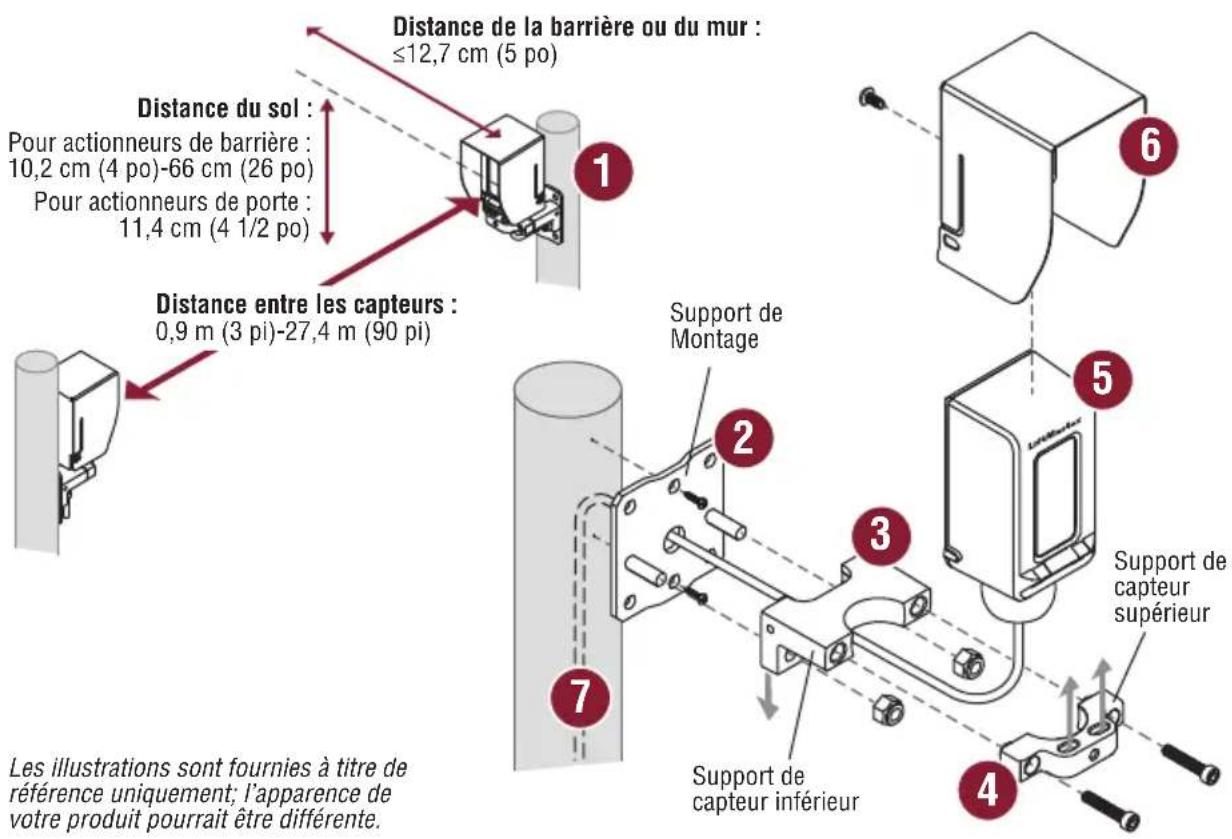

Installation

IMPORTANT : Déconnecter TOUTE alimentation à l'actionneur.

1. Déterminer les emplacements de montage des capteurs selon les mesures ci-dessous. Lors de l'installation de plusieurs capteurs à distance rapprochée, monter les émetteurs à l'opposé l'un de l'autre pour éviter l'intermodulation. Le capteur et l'émetteur peuvent être identifiés par les étiquettes situées à l'arrière.
2. Fixer le support de montage au poteau avec des vis 1/4 po-20. Percer un trou dans le poteau par le trou central du support. En option : Dans le cas de l'installation à un poteau carré ou une surface plane, vous pouvez fixer le support du capteur directement au poteau sans avoir besoin d'utiliser le support de montage.
3. Glisser le support inférieur du capteur sur les goujons du support de montage et le fixer avec des contre-écrous de 1/4 po-20. S'assurer que les pattes du support sont orientées vers le bas.
4. Fixer lâchement le support supérieur du capteur avec des vis 10-32x1 à frein-filet. S'assurer que les fentes sont orientées vers le haut.
5. Placer le capteur dans le support et serrer les vis suffi samment pour permettre au capteur de tourner dans le support.
6. Glisser le capot par-dessus le capteur jusqu'à ce qu'il s'encliquette en place. Fixer le capot avec la vis M3.
7. Acheminer les fils par le trou central du support de montage puis dans le poteau. En option : Se servir d'un conduit avec un raccord 1/2-14 NPT (non fourni) compatible NEMA 4X.

Distance de la barrière ou du mur : ≤12,7 cm (5 po) Distance du sol : Pour actionneurs de barrière : 10,2 cm (4 po)-66 cm (26 po) Pour actionneurs de porte : 11,4 cm (4 1/2 po) Distance entre les capteurs : 0,9 m (3 pi)-27,4 m (90 pi) Les illustrations sont fournies à titre de référence uniquement; l'apparence de votre produit pourrait être différente. Support de Montage Support de capteur supérieur Support de capteur inférieur Support de capteur inférieur 6 5 7

Les illustrations sont fournies à titre de référence uniquement; l'apparence de votre produit pourrait être différente.

Câblage

Câblage du capteur (fils rouge et noir) : Câbler les capteurs à cellule photoélectrique (fils rouge [+] et noir [-]) aux entrées appropriées sur l'actionneur ou la carte d'extension, comme montré.

Câblage de l'appareil de chauffage (fi ls vert et blanc) :

• OPTION 1 - Raccorder à la borne ACCESSORY POWER ON sur la carte de commande (polarité sans importance).
• OPTION 2 - Raccorder à une source d'alimentation externe de 12 V à 24 V c. c. ou une source d'alimentation c. a. (non fournie) fournissant un courant suffi sant pour alimenter tous les capteurs.
• OPTION 3 - Pour utilisation avec la batterie de secours. Raccorder aux bornes ACCESSORY POWER ON et AUX RELAY. Régler les commutateurs AUX RELAY, comme montré. Dans cette confi guration, l'appareil de chauffage sera mis hors fonction lors d'une panne de courant pour prolonger la durée de la batterie.

NE PAS surcharger la sortie d'alimentation accessoire sur la carte logique ou la source d'alimentation externe.

REMARQUE : L'appareil de chauffage est déconseillé pour TOUTES les installations solaires.

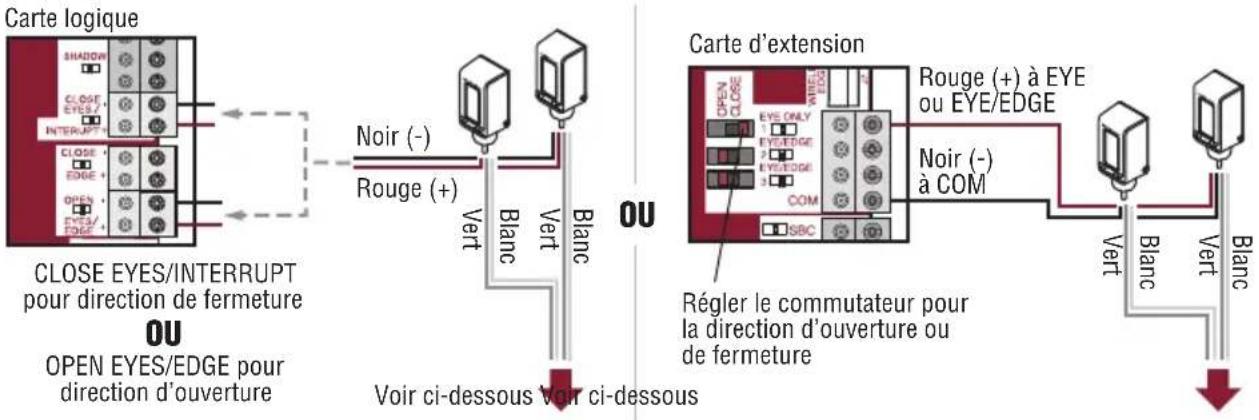

Câblage du capteur

Carte logique SHADOW CLOSE EYES/ INTERRUPT CLOSE EDGE + OPEN EYES/ EDGE + CLOSE EYES/INTERRUPT pour direction de fermeture OU OPEN EYES/EDGE pour direction d'ouverture Voir ci-dessous voir ci-dessous NOIR (-) Rouge (+) Vert Blanc Vert Blanc OU Carte d'extension NAGD EYE ONLY EYE EDGE EYE EDGE COM SBC Rouge (+) à EYE ou EYE/EDGE Noir (-) à COM Vert Blanc Vert Régler le commutateur pour la direction d'ouverture ou de fermeture

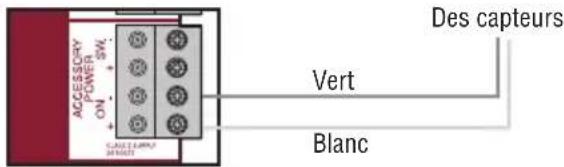

Câblage de l'appareil de chauffage
OPTION 1
Tableau de commande ACCESSORY POWER ON Appel de courant max. 500 mA

ACCESSORY POWER SW. CABLE CABLE BRANCH Des capteurs Vert Blanc

OU
OPTION 2
Source d'alimentation externe de 12 V à 24 V c. c. ou une source d'alimentation c. a. (non fournie) fournissant un courant suffisant pour alimenter tous les capteurs

Des capteurs Vert Blanc

OU
OPTION 3
Pour utilisation avec la batterie de secours
Tableau de commande ACCESSORY POWER ON Appel de courant max. 500 mA

Relais auxiliaire de la carte d'extension

AUX RELAY 1 1 2 3 SW4 SWS SW6 ON OFF

Aux RELAY sera mis hors fonction lors d'une panne de courant

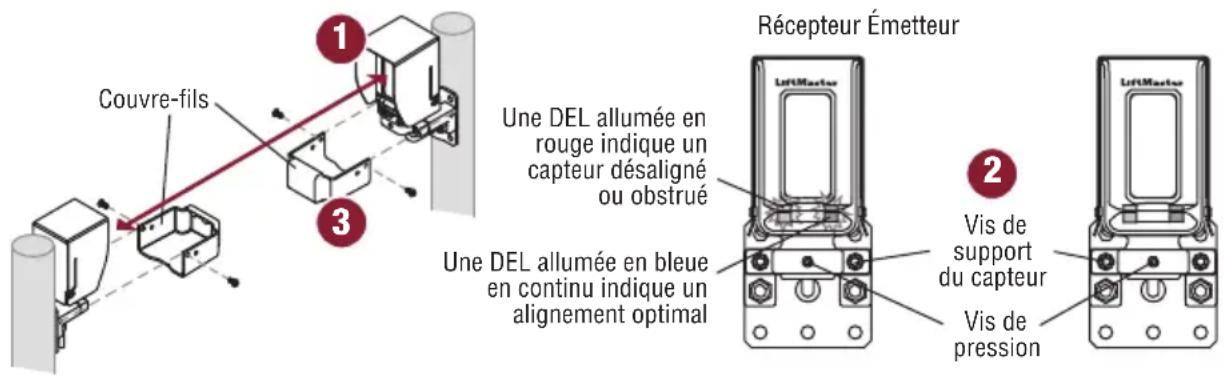

Alignment

Remettre l'alimentation à l'actionneur.

1. Aligner les capteurs. Les DEL sur le RÉCEPTEUR indiquent l'alignement. La DEL rouge indique un capteur désaligné ou obstrué. La DEL bleue indique la puissance du signal. Un clignotement lent indique un signal faible. Un clignotement rapide indique un signal plus fort. La DEL bleue allumée en continu indique un alignement optimal. REMARQUE : La DEL allumée en continu sur l'ÉMETTEUR indique que le capteur est sous tension.
2. Lorsque le capteur est aligné de manière optimale, serrer les vis du support du capteur pour le fi xer en place (au couple d'environ 24 po-lb). Pour une plus grande sécurité, serrer la vis de blocage jusqu'à ce qu'elle agrippe le capteur.
3. Placer le couvre-fi ls sur les supports du capteur. S'assurer que les pattes du couvre-fi ls glissent dans les fentes du dessus du support du capteur. Fixer le couvre-fi ls avec des vis 8-32x3/8 po. Le couvre-fi ls n'est PAS destiné à être utilisé avec des installations de conduites.

Couvre-fils 1 3 Récepteur Émetteur Une DEL allumée en rouge indique un capteur désaligné ou obstrué Une DEL allumée en bleue en continu indique un alignement optimal 2 Vis de support du capteur Vis de pression

Essai

Tester TOUS les capteurs pour s'assurer de leur bon fonctionnement. Placer un obstacle dans la trajectoire du faisceau pendant que la barrière est en mouvement. L'actionneur inversera la direction de course de la barrière, puis la barrière s'arrêtera. Si la barrière ne s'arrête pas et n'inverse pas sa course, consulter la rubrique Dépannage ci-dessous. Effectuer l'essai d'obstacle à trois endroits :

• À mi-distance entre l'émetteur et le récepteur
• À proximité du récepteur
• À proximité de l'émetteur

Réinitialisation du mode de portée

Les capteurs s'adaptent automatiquement à la distance à laquelle ils ont été installés l'un par rapport à l'autre. La portée installée est enregistrée dans la mémoire, optimisant le rendement pour l'environnement de l'installation. Si ce dernier change d'une manière qui réduit la puissance du faisceau (distance plus longue par exemple), il peut être nécessaire de réinitialiser les capteurs pour qu'ils puissent se programmer au nouvel environnement.

Pour réinitialiser les capteurs :

1. Déconnecter l'alimentation aux capteurs pendant 5 secondes ou plus (déconnecter les fi ls noirs et rouges ou éteindre l'actionneur).
2. Remettre l'alimentation à l'actionneur.
3. Bloquer et dégager le faisceau 10 fois dans les 30 secondes suivant la mise sous tension. Le récepteur pourrait indiquer que le faisceau est bloqué (DEL allumée en rouge), mais si l'émetteur et le récepteur sont visuellement alignés, continuer l'opération.
4. Les DEL rouges et bleues sur le récepteur clignoteront rapidement ensemble pendant 2 secondes pour indiquer que les capteurs sont réinitialisés.
5. Les capteurs apprendront la nouvelle portée installée et l'enregistreront dans la mémoire.

Dépannage

Symptôme Cause possible	Solution
La barrière ne bouge pas. 1. Nombre minimal de dispositifs de protection contre le piégeage non installés.2. Les capteurs sont obstrués.	Nombre minimal de dispositifs de protection contre le piégeage non installés.Les capteurs sont obstrués.	1. Examiner les connexions du capteur. Les actionneurs de barrière coulissante exigent au minimum deux dispositifs externes surveillés, un dans la direction de fermeture et l’autre dans la direction d’ouverture.2. Vérifi er s’il y a une obstruction quelconque.
RÉCEPTEUR : DEL allumée en continu en rouge	Les capteurs ne sont pas alignésLa distance entre les capteurs est trop grandeLa lentille des capteurs est saleUn objet obstrue le faisceauPrésence de condensation sur la lentille des capteursLe capteur s’est adapté à une utilisation de courte portée, mais il est installé dans une application de longue portée.	Aligner les capteurs jusqu’à ce que le témoin soit allumé en continu en bleuRéduire la distance entre les capteurs.REMARQUE : La distance entre les capteurs doit être de 0,9 m (3 pi) - 27,4 m (90 pi).Nettoyer délicatement les capteurs avec une serviette douce humideEnlever tout objet qui obstrue le faisceauNettoyer délicatement les capteurs avec une serviette douce; s’assurer que les capteurs sont connectés.Suivre les instructions dans la section Réinitialisation du mode de portée pour réinitialiser le capteur.
RÉCEPTEUR : La DEL clignote en bleu	Les capteurs ne sont pas alignés de manière optimaleLa distance entre les capteurs est trop grande ou trop courteLa lentille des capteurs est sale	Aligner les capteurs jusqu’à ce que le témoin bleu sur le récepteur s’allume en continuRégler la distance entre l’émetteur et le récepteur.REMARQUE : La distance entre les capteurs doit être de 0,9 m (3 pi) - 27,4 m (90 pi).Nettoyer délicatement les capteurs avec une serviette douce
ÉMETTEUR et RÉCEPTEUR : La DEL clignote en rouge	Câblage incorrect Vérifi er que le câblage du capteur est correctement connecté. Si le problème persiste, remplacer le capteur.
ÉMETTEUR ou RÉCEPTEUR : La DEL bleue et la DEL rouge clignotent ensemble	Anomalie de mémoire interne	Déconnecter toute alimentation, attendre 15 secondes, puis reconnecter l’alimentation. Si le problème persiste, remplacer le capteur.
ÉMETTEUR ou RÉCEPTEUR : La DEL rouge et la DEL bleue clignotent en alternance.	Anomalie interne

Accessoires

LMSGBP : Plaque de prise de capteur à cellule photoélectrique

LMEHUL : Le capot allongé du capteur photoélectrique améliore encore plus la fiabilité dans des conditions météorologiques extrêmes.

APOW1 : Transformateur enfi chable

Garantie

LiftMaster® garantit à l'acheteur initial de ce produit que celui-ci est exempt de tout défaut matériel et/ou de fabrication pendant une période de deux ans suivant la date d'achat.

AVIS : Cet appareil est conforme aux dispositions de la partie 15 du règlement de la FCC et de l'exemption de licence des appareils radio d'Innovation, Sciences et Développement économique Canada. L'utilisation est assujettie aux deux conditions suivantes : (1) ce dispositif ne peut causer de brouillage nuisible, et (2) ce dispositif doit accepter tout brouillage reçu, y compris tout brouillage pouvant causer un fonctionnement indésirable. Tout changement ou modifi cation non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur d'utiliser l'équipement.

Cet appareil a été testé et déclaré conforme aux limites d'un dispositif numérique de Classe B, conformément à la partie 15 du règlement de la FCC et de la norme NMB d'Innovation, Sciences et Développement économique Canada. Ces limites ont pour but de fournir une protection raisonnable contre le brouillage nuisible

dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer un brouillage nuisible aux communications radio. Cependant, rien ne garantit l'absence de brouillage dans une installation particulière. Si cet équipement cause un brouillage nuisible à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger le brouillage en prenant l'une des mesures suivantes :

• Réorienter ou relocaliser l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement dans une prise de courant sur un circuit différent de celui auquel le récepteur est branché.
• Pour obtenir de l'aide, consulter le détaillant ou un technicien radio chevronné.
