Type de produit	Capot de garniture pour système d'entrée téléphonique
Marque	LIFT-MASTER
Modèle	CAPXSHOOD
Compatibilité	Système d'entrée CAPXS
Contenu de l'emballage	Capot CAPXSHOOD, 4 vis Torx T20
Matériau	Plastique ou métal (non spécifié)
Couleur	Non spécifiée (probablement blanc ou gris)
Dimensions	Non fournies
Poids	Non fourni
Alimentation	Aucune (pièce passive)
Fonction principale	Protection et habillage esthétique du système CAPXS
Installation	Fixation sur le support de montage du CAPXS à l'aide de vis Torx T20
Outils nécessaires	Tournevis Torx T20
Compatibilité plaque de garniture	CAPXSTK (standard) et CAPXSTKPL (avec serrure postale)
Entretien et nettoyage	Chiffon doux et sec ; éviter produits abrasifs
Sécurité	Avertissement : peut contenir du plomb (Proposition 65 Californie)
Réparabilité	Pièce de remplacement complète ; pas de pièces détachées individuelles
Utilisation prévue	Intérieur/extérieur (selon installation du CAPXS)
Garantie	Non spécifiée
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - CAPXSHOOD LIFT-MASTER

Le CAPXSHOOD est-il compatible avec tous les modèles CAPXS ?

Oui, le CAPXSHOOD est conçu pour s'adapter au système d'entrée CAPXS standard. Vérifiez que votre installation utilise le support de montage CAPXS.

Quels outils sont nécessaires pour installer le CAPXSHOOD ?

Vous aurez besoin d'un tournevis Torx T20 pour serrer les vis fournies. Aucun autre outil n'est requis.

Puis-je installer le CAPXSHOOD sur une installation existante ?

Oui, le capot peut être installé sur une installation existante. Retirez d'abord les vis latérales du CAPXS (jetez-les), puis placez le capot et serrez les nouvelles vis Torx T20 fournies.

Le CAPXSHOOD est-il étanche ?

Le capot n'est pas spécifiquement étanche, mais il peut être utilisé en extérieur si l'installation CAPXS est adaptée. Il est recommandé d'appliquer du mastic silicone sur le bord arrière pour améliorer l'étanchéité.

Comment nettoyer le CAPXSHOOD ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Le CAPXSHOOD est-il livré avec des vis ?

Oui, le capot est livré avec 4 vis Torx T20. Conservez-les pour l'installation.

Quelle est la différence entre CAPXSTK et CAPXSTKPL ?

Le CAPXSTK est une plaque de garniture standard, tandis que le CAPXSTKPL intègre une serrure postale compatible avec les boîtes aux lettres. Les deux sont compatibles avec le CAPXSHOOD.

Le CAPXSHOOD contient-il des substances dangereuses ?

Selon l'avertissement, ce produit peut vous exposer à du plomb, reconnu par l'État de Californie comme causant le cancer et des malformations congénitales. Lavez-vous les mains après manipulation.

Puis-je acheter des pièces de rechange pour le CAPXSHOOD ?

Le capot est vendu comme une pièce complète. Aucune pièce détachée individuelle n'est disponible. En cas de dommage, remplacez l'ensemble du capot.

Le CAPXSHOOD est-il adapté pour une utilisation en intérieur ?

Oui, il convient parfaitement pour une utilisation en intérieur. Pour une utilisation en extérieur, assurez-vous que l'installation CAPXS est prévue pour et appliquez du mastic silicone si nécessaire.

MODE D'EMPLOI CAPXSHOOD LIFT-MASTER

Les CAPXSTK et CAPXSTKPL sont disponibles pour dissimuler le remplacement d'un système d'entrée téléphonique ou d'une sonnette existant par un CAPXS. Le CAPXSTK est une plaque de garniture standard, et le CAPXSTKPL est compatible à une serrure postale pour les bâtiments qui nécessitent l'intégration d'une serrure postale.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.

INSTALLATION DU CAPXSTKPL

INVENTAIRE DU CARTON

Panneau de garniture, couvercle de serrure postale, (4) vis cruciforme n° 10 et écrou hexagonal, (4) vis Torx T20 #8

ARTICLES SUPPLÉMENTAIRES DONT VOUS POURRIEZ AVOIR BESOIN

Mastic silicone, tournevis cruciforme, tournevis/embout T20, matériel de montage conformément au manuel d'installation du CAPXS, dispositif de serrure postale (fourni par USPS)

INSTALLATION DE LA SERRURE POSTALE

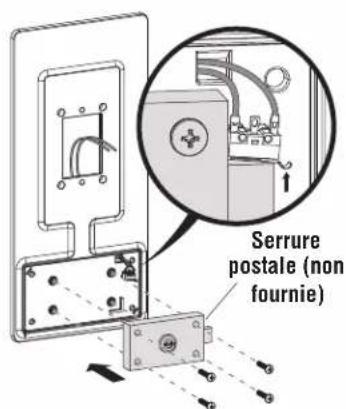

1. Fixez la serrure postale au panneau de garniture à l'aide des vis cruciforme n° 10 et des écrous hexagonaux fournis. (Voir figure 1)
2. Vérifiez que le commutateur est enfoncé en position verrouillée. Ajustez si nécessaire. (Voir encadré de la figure 1)

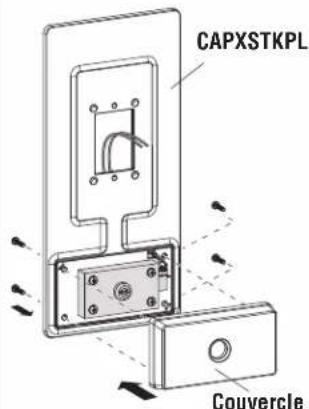

3. Placez le couvercle sur la serrure postale. Assurez-vous que le joint d'étanchéité est bien en place. (Voir figure 2)
4. Fixez le couvercle sur le verrou postal par l'arrière à l'aide de vis T20 n° 8.
5. Assurez-vous que les fils de l'interrupteur de serrure postale sont acheminés par l'ouverture de sortie des fils. (Voir encadré de la figure 1)

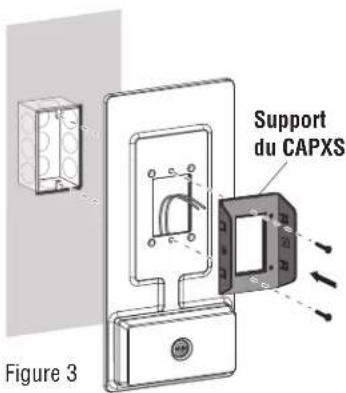

6. Fixez à la boîte de commande ou au mur en passant par le support de montage et le panneau d'habillage à l'aide du matériel spécifié dans le manuel d'installation du CAPXS. (Voir figure 3)
7. Le mastic silicone peut être utilisé sur le bord arrière du panneau de garniture ou le long du bord d'accouplement après l'installation.

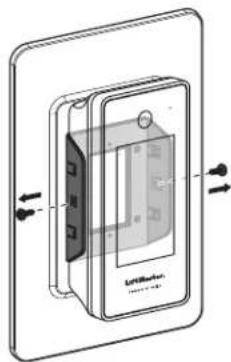

8. Suivez le manuel du CAPXS pour terminer l'installation. (Voir figure 4)

Serrure postale (non fournie)

Figure 1

CAPXSTKPL Couvercle

Figure 2

Panneau de garniture

ARTICLES SUPPLÉMENTAIRES DONT VOUS POURRIEZ AVOIR BESOIN

Joint en silicone, matériel de montage selon le manuel d'installation du CAPXS

INSTALLATION DES PANNEAUX DE GARNITURE

1. Placez le support de montage sur le panneau de garniture.

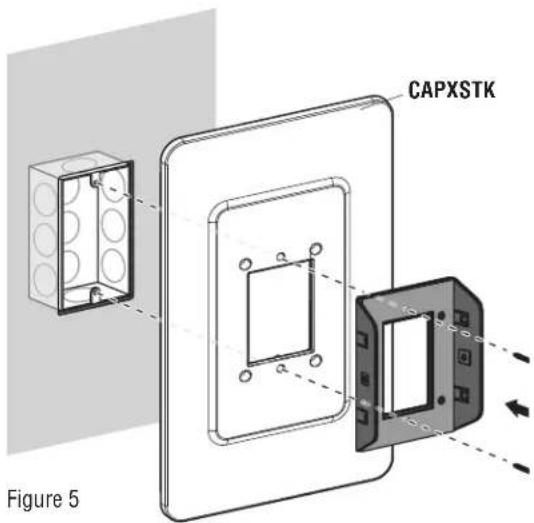

2. Fixez à la boîte de commande ou au mur en passant par le support de montage et le panneau d'habillage à l'aide du matériel spécifié dans le manuel d'installation du CAPXS. (Voir figure 5)
3. Le mastic silicone peut être utilisé sur le bord arrière du panneau de garniture ou le long du bord d'accouplement après l'installation.
4. Suivez le manuel du CAPXS pour terminer l'installation.

Le capot du CAPXS peut être installé sur le CAPXS lors d'une nouvelle installation, ou sur une installation existante.

1. En cas d'installation sur une installation existante, retirez les vis latérales du CAPXS. Jetez ces vis. (Voir figure 6) Pour les nouvelles installations, passez à l'étape 2.
2. Pour une nouvelle installation, suivez le manuel du CAPXS pour l'installation du CAPXS.
3. Placez le capot du CAPXS. Le cliquet latéral s'insère dans les évidements du support de montage. (Voir figure 7)
4. Une fois les deux côtés en place, serrez les nouvelles vis fournies avec le CAPXSHOOD à l'aide d'un tournevis Torx T20. (Voir figure 8)

Figure 6
