MODE D'EMPLOI 41K4629 LIFT-MASTER

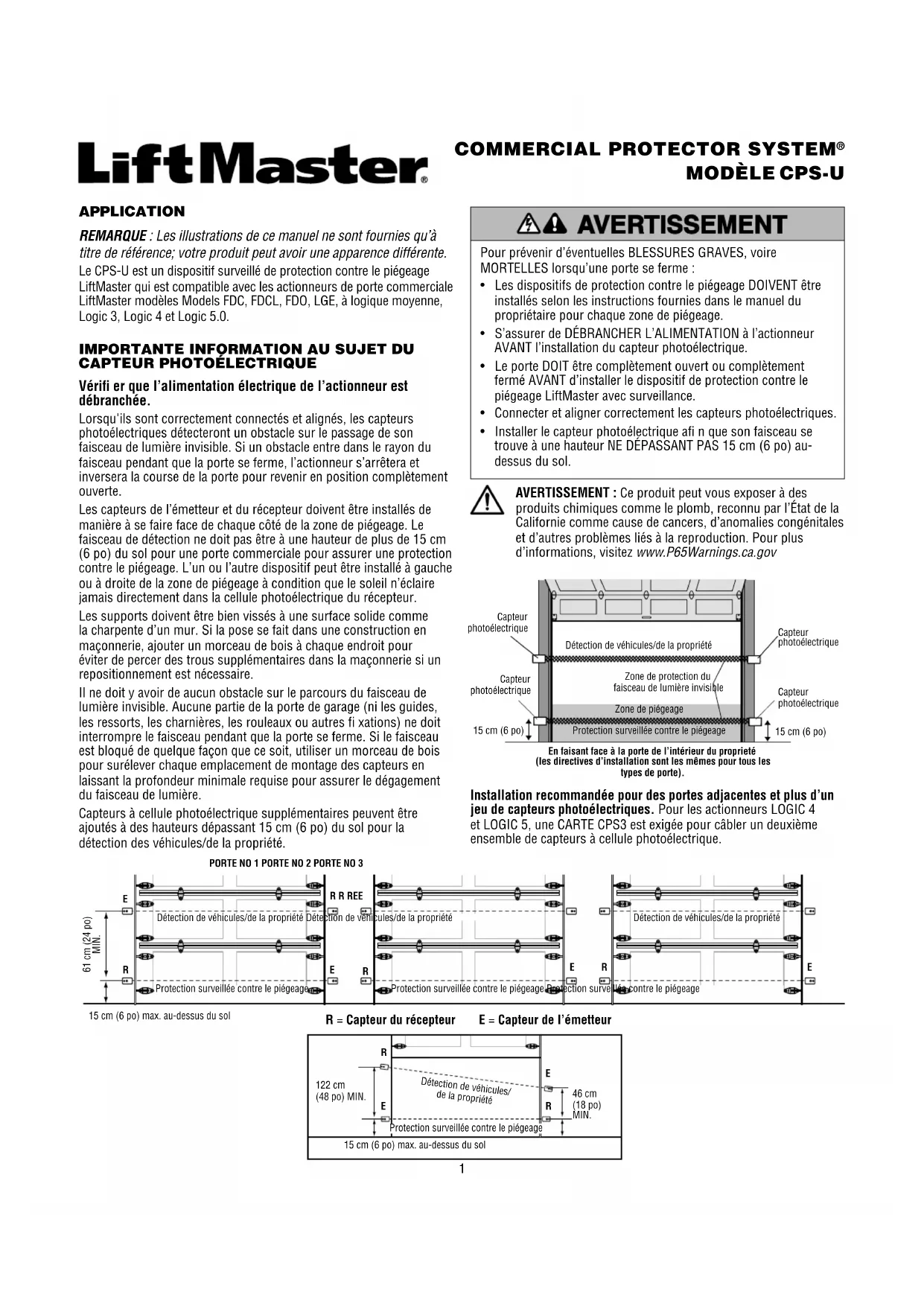

MODÈLE CPS-U Pour prévenir d’éventuelles BLESSURES GRAVES, voire MORTELLES lorsqu’une porte se ferme :

• Les dispositifs de protection contre le piégeage DOIVENT être installés selon les instructions fournies dans le manuel du propriétaire pour chaque zone de piégeage.

• S’assurer de DÉBRANCHER L’ALIMENTATION à l’actionneur AVANT l’installation du capteur photoélectrique.

• Le porte DOIT être complètement ouvert ou complètement fermé AVANT d’installer le dispositif de protection contre le piégeage LiftMaster avec surveillance.

• Connecter et aligner correctement les capteurs photoélectriques.

• Installer le capteur photoélectrique afi n que son faisceau se trouve à une hauteur NE DÉPASSANT PAS 15 cm (6 po) au- dessus du sol. ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT En faisant face à la porte de l’intérieur du proprieté (les directives d’installation sont les mêmes pour tous les types de porte).Capteur photoélectrique15 cm (6 po)15 cm (6 po)Capteur photoélectriqueZone de protection du faisceau de lumière invisibleZone de piégeage

Vérifi er que l’alimentation électrique de l’actionneur est débranchée. Lorsqu'ils sont correctement connectés et alignés, les capteurs photoélectriques détecteront un obstacle sur le passage de son faisceau de lumière invisible. Si un obstacle entre dans le rayon du faisceau pendant que la porte se ferme, l’actionneur s’arrêtera et inversera la course de la porte pour revenir en position complètement ouverte. Les capteurs de l’émetteur et du récepteur doivent être installés de manière à se faire face de chaque côté de la zone de piégeage. Le faisceau de détection ne doit pas être à une hauteur de plus de 15 cm (6 po) du sol pour une porte commerciale pour assurer une protection contre le piégeage. L’un ou l’autre dispositif peut être installé à gauche ou à droite de la zone de piégeage à condition que le soleil n’éclaire jamais directement dans la cellule photoélectrique du récepteur. Les supports doivent être bien vissés à une surface solide comme la charpente d’un mur. Si la pose se fait dans une construction en maçonnerie, ajouter un morceau de bois à chaque endroit pour éviter de percer des trous supplémentaires dans la maçonnerie si un repositionnement est nécessaire. Il ne doit y avoir de aucun obstacle sur le parcours du faisceau de lumière invisible. Aucune partie de la porte de garage (ni les guides, les ressorts, les charnières, les rouleaux ou autres fi xations) ne doit interrompre le faisceau pendant que la porte se ferme. Si le faisceau est bloqué de quelque façon que ce soit, utiliser un morceau de bois pour surélever chaque emplacement de montage des capteurs en laissant la profondeur minimale requise pour assurer le dégagement du faisceau de lumière. Capteurs à cellule photoélectrique supplémentaires peuvent être ajoutés à des hauteurs dépassant 15 cm (6 po) du sol pour la détection des véhicules/de la propriété. Capteur photoélectriqueCapteur photoélectrique APPLICATION REMARQUE : Les illustrations de ce manuel ne sont fournies qu’à titre de référence; votre produit peut avoir une apparence différente. Le CPS-U est un dispositif surveillé de protection contre le piégeage LiftMaster qui est compatible avec les actionneurs de porte commerciale LiftMaster modèles Models FDC, FDCL, FDO, LGE, à logique moyenne, Logic 3, Logic 4 et Logic 5.0. Détection de véhicules/de la propriétéProtection surveillée contre le piégeage15 cm (6 po) max. au-dessus du sol R E E ER

Installation recommandée pour des portes adjacentes et plus d’un jeu de capteurs photoélectriques. Pour les actionneurs LOGIC 4 et LOGIC 5, une CARTE CPS3 est exigée pour câbler un deuxième ensemble de capteurs à cellule photoélectrique. R = Capteur du récepteur E = Capteur de l’émetteur 61 cm (24 po) MIN. Détection de véhicules/de la propriété Détection de véhicules/de la propriétéDétection de véhicules/de la propriétéDétection de véhicules/de la propriétéProtection surveillée contre le piégeageProtection surveillée contre le piégeageProtection surveillée contre le piégeage Protection surveillée contre le piégeage

AVERTISSEMENT : Ce produit peut vous exposer à des

produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov2 INSTALLATION

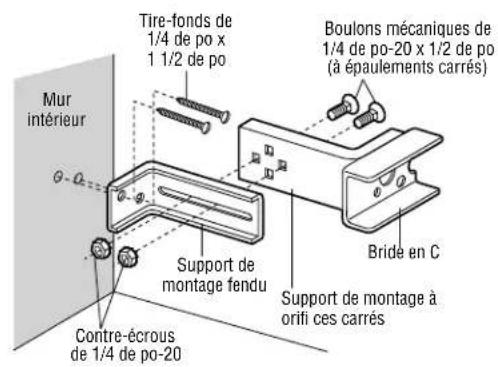

ASSEMBLER ET MONTER LES SUPPORTS

Les instructions suivantes présentent le montage recommandé des supports et des brides en C, en se basant sur l'installation murale des capteurs photoélectriques de part et d’autre de la porte ou sur les guides de porte eux-mêmes. Il existe d’autres méthodes de montage qui peuvent mieux s’adapter aux impératifs de votre installation. Vérifi er que les brides et les supports sont alignés de sorte que les capteurs photoélectriques se font face de part et d’autre de l’ouverture. Monter les capteurs à une distance ne dépassant pas 15cm (6po) du sol et à une distance de 2,1 à 9,1m (7 à 30pi). Tire-fonds de 1/4 de po x 11/2 de po Boulons mécaniques de 1/4de po-20 x 1/2de po (à épaulements carrés) Contre-écrous de 1/4 de po-20 Mur intérieur Support de montage fendu Support de montage à orifi ces carrés Bride en C Support de montage fendu Support de montage à orifi ces carrés Bride en C Capteur avec câble Voyant Sol Mur intérieur Capteur avec câble Mur intérieur Voyant Support de montage à orifi ces carrés Support de montage fendu Bride en C Sol Fixer avec des ancrages pour béton (non fournis) Mur intérieur Bride en C Support de montage à orifi ces carrés Contre-écrous de 1/4 de po Guide de porte Percer des trous de 3/8de po Boulons mécaniques de 1/4 de po-20 x 1/2de po INSTALLATION MURALE

1. Connecter chaque assemblage à un support fendu avec la

quincaillerie montrée. Noter l’alignement des supports pour les côtés gauche et droit de la porte.

2. Serrer les contre-écrous à la main.

3. Utiliser les trous de montage des supports comme gabarit pour

positionner et percer deux trous guides de 3/16 de po de chaque côté de la porte, à une hauteur d’environ 10 à 15cm (4 à 6 po) au- dessus du sol. Ne pas dépasser 15cm (6po).

4. Fixer les supports avec des tire-fonds de 1/4de po x 11/2de po.

5. Régler les supports du côté gauche et du côté droit à la même

distance de la surface de montage. Vérifi er que les ferrures de porte ne créent pas d’obstruction. Serrer fermement tous les boulons.

6. Centrer chaque capteur dans le support avec les lentilles se faisant

face de part et d’autre de la porte.

7. Fixer les capteurs sur les supports avec la quincaillerie fournie.

Serrer à la main l’écrou à oreilles du capteur récepteur. Serrer fermement l’écrou à oreilles du capteur émetteur.

INSTALLATION DU GUIDE DE PORTE

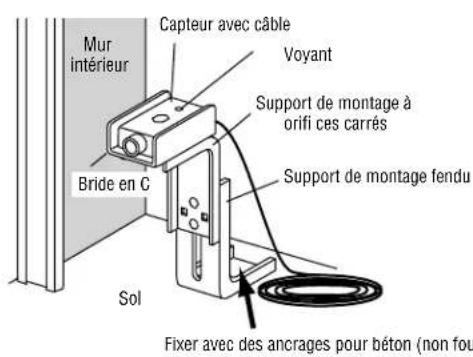

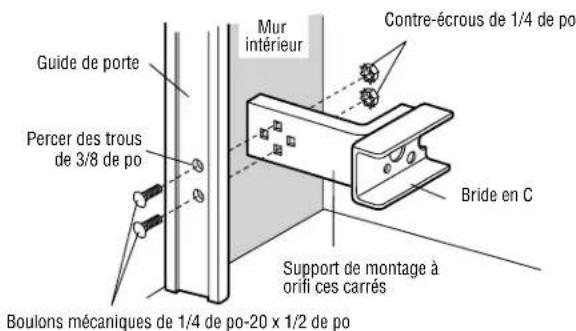

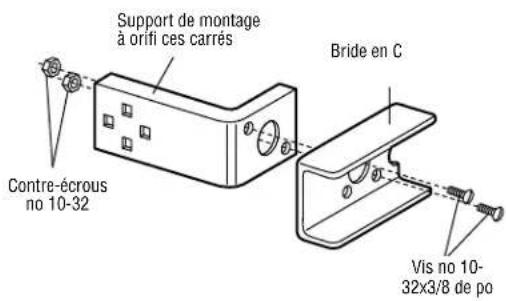

Mettre au rebut le support fendu. Percer des trous de 3/8de po sur chaque rail et fi xer solidement avec la quincaillerie fournie. Ne pas dépasser 15cm (6po). REMARQUE : S’assurer que le rail de la porte ne vibre pas lorsque la porte est en mouvement. Une vibration excessive peut causer des inversions indésirables de la course de la porte. Support de montage à orifi ces carrés Bride en C Vis no10- 32x3/8de po Contre-écrous no10-32 Fixer les brides en C aux supports de montage dotés d’orifi ces carrés avec la quincaillerie montrée. AUTRE MÉTHODE D’INSTALLATION AU MURAUTRE MÉTHODE D’INSTALLATION AU SOL3 Capteur photoélectrique 15 cm (6 po) max. au-dessus du sol Capteur photoélectrique 15 cm (6 po) max. au-dessus du sol Zone de protection du faisceau de lumière invisible Fils de capteur Connecter le fi l du capteur à l’actionneur (se reporter à la section Câblage) INSTALLATION

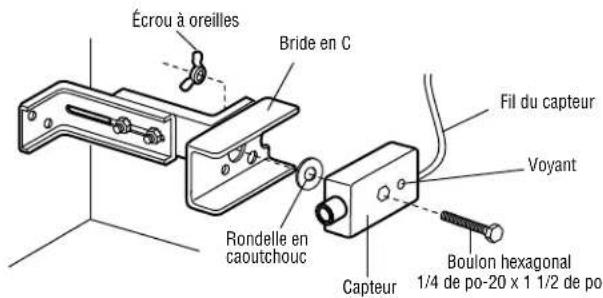

MONTER DES CAPTEURS PHOTOÉLECTRIQUES

1. Centrer chaque capteur dans le support, les lentilles se faisant face de part et d’autre de la porte.

2. Fixer les capteurs sur les supports avec la quincaillerie fournie (comme illustré). Serrer à la main l’écrou à oreilles du capteur récepteur. Serrer fermement l’écrou à oreilles du capteur émetteur.

3. Déconnecter l’alimentation de l’actionneur.

4. Acheminer les fi ls des capteurs à l’actionneur. Fixer le fi l du capteur de manière adéquate.

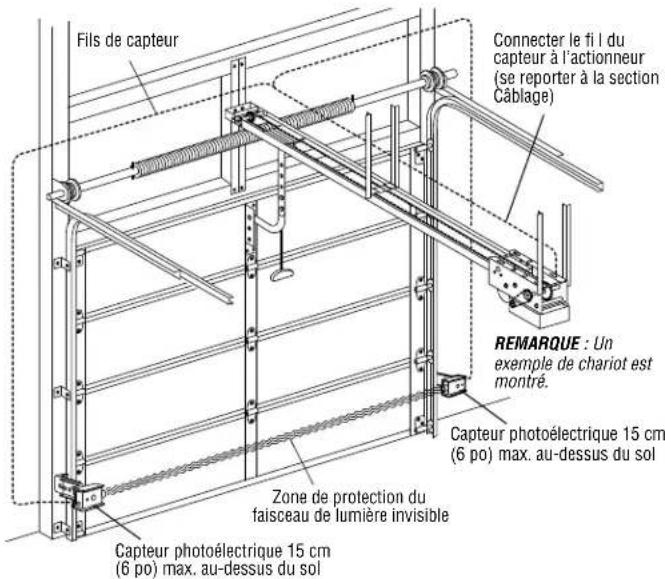

5. Connecter les fi ls du capteur à l’actionneur (se reporter au schéma de câblage ci-dessous).

CARTE LOGIQUE Blanc Blanc/Noir Fil du capteur Voyant Bride en C Écrou à oreilles Boulon hexagonal 1/4 de po-20 x 11/2de po Capteur Rondelle en caoutchouc REMARQUE : Un exemple de chariot est montré.DÉPANNAGE Si les voyants du capteur de l’émetteur et du capteur du récepteur ne restent pas constamment allumés après l’installation, vérifi er ce qui suit :

• L’alignement des capteurs photoélectriques

• La présence d’un obstacle

• L’alimentation à l’actionneur

• Un court-circuit s’est produit ou un fi l s’est rompu

• Un câblage incorrect a été effectué entre les capteurs photoélectriques et l’actionneur Si le voyant du capteur du récepteur ne s’allume pas ou s’il clignote (et si le faisceau lumineux invisible n’est pas obstrué), vérifi er l’alignement des capteurs et/ou la présence d’un fi l ouvert sur le capteur du récepteur. Si les témoins lumineux du capteur de l’émetteur et du capteur du récepteur sont tous deux allumés, mais que l’obstruction des capteurs photoélectriques n’entraîne pas l’inversion de la course de la porte ou de la barrière en cours de fermeture, vérifi er les deux capteurs photoélectriques et s’assurer qu’un capteur est émetteur et que l’autre est récepteur, comme indiqué sur le boîtier de chaque capteur. REMARQUES :

• L’exposition du capteur du récepteur à la lumière directe du soleil peut empêcher la fermeture de la porte même si les voyants lumineux des capteurs du récepteur et de l’émetteur sont allumés. Inverser la position des deux capteurs pour résoudre le problème.

• Un service professionnel est requis si l’actionneur ferme la porte lorsque les capteurs photoélectriques sont obstrués. POUR OBTENIR UN SERVICE OU COMMANDER DES PIÈCES DE RECHANGE, COMPOSER : 1-800-528-2806 LiftMaster.com GARANTIE LiftMaster

garantit à l’acheteur initial de ce produit que celui-ci est exempt de tout défaut matériel ou de fabrication pendant une période d’un an suivant la date d’achat. ESSAI

1. Connecter l’alimentation à l’actionneur.

2. Aligner les capteurs à cellule photoélectrique de manière à ce que la DEL verte sur le capteur émetteur et la DEL verte sur le capteur récepteur s’allument en continu. Si les deux DEL vertes clignotent (et que le faisceau de lumière invisible n’est pas obstrué), il est nécessaire d’effectuer un alignement:

• Desserrer l’écrou à oreilles du capteur récepteur pour permettre de tourner légèrement le capteur. Régler le capteur à la verticale et/ou à l’horizontale jusqu’à ce que les témoins lumineux verts soient allumés en continu.

• Lorsque les témoins lumineux sont allumés pour les deux capteurs, resserrer l’écrou à oreilles du capteur récepteur.

3. Appuyer sur le bouton OUVRIR pour ouvrir complètement la porte.

4. Appuyer sur le bouton FERMER pour fermer la porte.

5. Bloquer le faisceau lumineux pendant la fermeture de la porte. La porte devrait s’arrêter et inverser sa course.

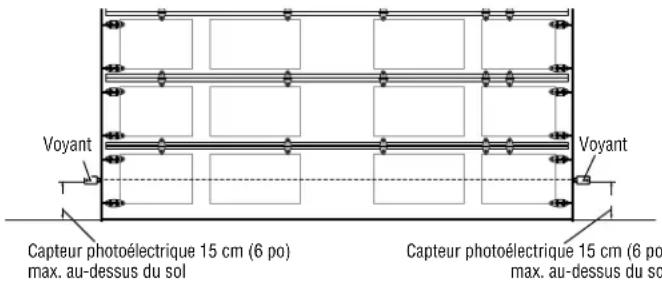

L’actionneur ne fermera pas la porte si le voyant de l’un ou l’autre capteur n’est pas allumé vous avertissant ainsi du fait que le capteur est désaligné ou obstrué. Voyant Capteur photoélectrique 15 cm (6 po) max. au-dessus du sol Voyant Capteur photoélectrique 15 cm (6 po) max. au-dessus du sol © 2016, LiftMaster All Rights Reserved 01-38939C Tous droits réservés
