Tipo de producto	Sensor fotoeléctrico de haz continuo supervisado
Marca	LIFT-MASTER
Modelo	LMTBUL
Alcance máximo	27,4 m (90 pies)
Dimensiones (con cubierta)	5,81 cm (An) x 9,45 cm (Al) x 7,01 cm (Pr)
Longitud del cable	3 m (10 pies)
Temperatura de funcionamiento	-40 °C a 65 °C (-40 °F a 149 °F)
Índice de protección	NEMA 4X (exterior)
Tensión de entrada (sensor)	6,8 V CC, 20 mA (cables rojo/negro)
Tensión de entrada (calefacción)	10-40 V CC o 8-28 V CA (cables verde/blanco)
Potencia de calefacción	4 W máx., 170 mA por par a 24 V, 340 mA por par a 12 V
Compatibilidad	Actuadores de barrera LiftMaster® homologados UL
Funciones principales	Protección contra atrapamiento sin contacto, haz continuo supervisado, detección de obstáculos con inversión de barrera
Montaje	Vertical, en poste o superficie plana, con soportes incluidos
Alineación	LED rojo (desalineado), LED azul (señal débil a óptima)
Mantenimiento y limpieza	Limpiar suavemente la lente con un paño suave húmedo
Instrucciones de seguridad	Desconectar la alimentación antes de la instalación, probar mensualmente, instalar a la altura reglamentaria
Piezas de repuesto y accesorios	LMSGBP (placa de toma), LMEHUL (cubierta alargada), APOW1 (transformador)
Garantía	2 años (defectos de materiales y fabricación)

Preguntas frecuentes - LMTBUL LIFT-MASTER

¿Cómo alinear el sensor LMTBUL?

Restablezca la alimentación, luego ajuste el sensor hasta que el LED en el receptor cambie de rojo (desalineado) a azul fijo (alineación óptima). Use el LED azul: parpadeo lento = señal débil, parpadeo rápido = señal más fuerte, fijo = óptimo.

¿Qué hacer si el LED del receptor permanece rojo continuamente?

Esto indica desalineación, obstrucción, lente sucia o distancia excesiva. Alinee los sensores, limpie las lentes con un paño suave húmedo, verifique que ningún objeto bloquee el haz y asegúrese de que la distancia esté entre 0,9 m y 27,4 m. Si el problema persiste, reinicie el modo de alcance.

¿Cómo reiniciar el modo de alcance?

Desconecte la alimentación de los sensores durante al menos 5 segundos. Restablezca la alimentación, luego bloquee y desbloquee el haz 10 veces dentro de los 30 segundos. Los LED rojo y azul parpadearán rápidamente juntos durante 2 segundos para confirmar el reinicio.

¿Cuál es el alcance máximo del sensor?

El alcance máximo es de 27,4 metros (90 pies). La distancia mínima entre el emisor y el receptor es de 0,9 metros (3 pies).

¿El sensor es adecuado para uso en exteriores?

Sí, el índice de protección es NEMA 4X, lo que lo hace adecuado para uso en exteriores. Dispone de una calefacción regulada por termostato para evitar la congelación, pero no se recomienda para instalaciones solares.

¿Cómo cablear la calefacción del sensor?

La calefacción se cablea mediante los cables verde (positivo) y blanco (negativo). Tres opciones: 1) en el terminal ACCESSORY POWER ON de la placa lógica, 2) en una fuente externa de 12-24 V CC/CA, 3) en los terminales ACCESSORY POWER ON y AUX RELAY con batería de respaldo (la calefacción se desactiva en caso de fallo).

¿Qué hacer si la barrera no se mueve después de la instalación?

Verifique el número mínimo de dispositivos de protección: los actuadores de barrera deslizante requieren al menos dos (uno por dirección). Asegúrese de que los sensores no estén obstruidos y que el cableado sea correcto. Consulte el manual del actuador.

¿Qué accesorios están disponibles para el LMTBUL?

Accesorios: LMSGBP (placa de toma), LMEHUL (cubierta alargada para condiciones extremas), APOW1 (transformador enchufable).

¿Cómo limpiar el sensor?

Limpie suavemente la lente con un paño suave húmedo. Evite productos abrasivos. Seque suavemente para eliminar la suciedad o la condensación.

¿El sensor es compatible con todos los actuadores LiftMaster?

Es compatible con los actuadores de barrera LiftMaster homologados UL. Consulte el manual del actuador para verificar la compatibilidad específica con el modelo LMTBUL.

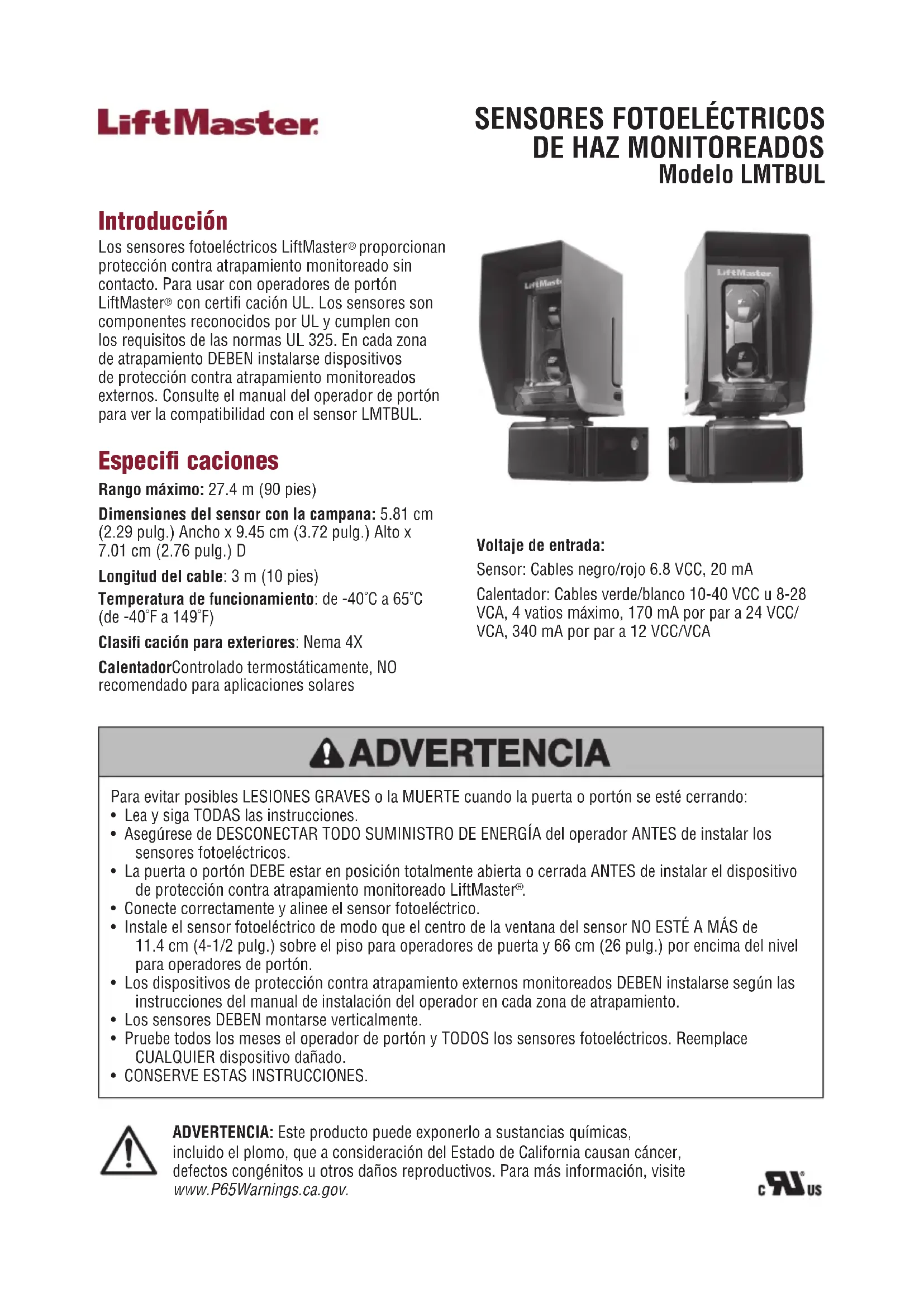

MANUAL DE USUARIO LMTBUL LIFT-MASTER

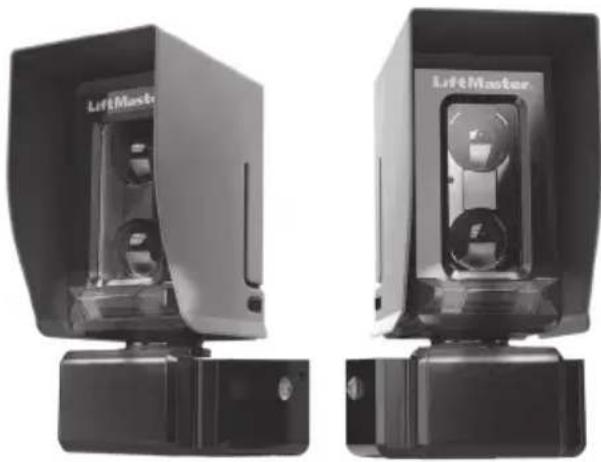

Los sensores fotoeléctricos LiftMaster® proporcionan protección contra atrapamiento monitoreado sin contacto. Para usar con operadores de portón LiftMaster® con certifi cación UL. Los sensores son componentes reconocidos por UL y cumplen con los requisitos de las normas UL 325. En cada zona de atrapamiento DEBEN instalarse dispositivos de protección contra atrapamiento monitoreados externos. Consulte el manual del operador de portón para ver la compatibilidad con el sensor LMTBUL.

Especifi caciones

Rango máximo: 27.4 m (90 pies)

Dimensiones del sensor con la campana: 5.81 cm (2.29 pulg.) Ancho x 9.45 cm (3.72 pulg.) Alto x 7.01 cm (2.76 pulg.) D

Longitud del cable: 3 m (10 pies)

Temperatura de funcionamiento: de -40°C a 65°C (de -40°F a 149°F)

Clasifi cación para exteriores: Nema 4X

CalentadorControlado termostáticamente, NO recomendado para aplicaciones solares

Calentador: Cables verde/blanco 10-40 VCC u 8-28 VCA, 4 vatios máximo, 170 mA por par a 24 VCC/VCA, 340 mA por par a 12 VCC/VCA

ADVERTENCIA

Para evitar posibles LESIONES GRAVES o la MUERTE cuando la puerta o portón se esté cerrando:

• Lea y siga TODAS las instrucciones.
• Asegúrese de DESCONECTAR TODO SUMINISTRO DE ENERGÍA del operador ANTES de instalar los sensores fotoeléctricos.
• La puerta o portón DEBE estar en posición totalmente abierta o cerrada ANTES de instalar el dispositivo de protección contra atrapamiento monitoreado LiftMaster®.
• Conecte correctamente y alinee el sensor fotoeléctrico.

- Instale el sensor fotoeléctrico de modo que el centro de la ventana del sensor NO ESTÉ A MÁS de 11.4 cm (4-1/2 pulg.) sobre el piso para operadores de puerta y 66 cm (26 pulg.) por encima del nivel para operadores de portón.

- Los dispositivos de protección contra atrapamiento externos monitoreados DEBEN instalarse según las instrucciones del manual de instalación del operador en cada zona de atrapamiento.

- Los sensores DEBEN montarse verticalmente.

- Pruebe todos los meses el operador de portón y TODOS los sensores fotoeléctricos. Reemplace CUALQUIER dispositivo dañado.

• CONSERVE ESTAS INSTRUCCIONES.

ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, incluido el plomo, que a consideración del Estado de California causan cáncer, defectos congénitos u otros daños reproductivos. Para más información, visite www.P65Warnings.ca.gov.

Contenido de la caja

• Emisor con campana y ménsula
• Receptor con campana y ménsula
• Cubiertas del cable (2)
  • Tornillos nro. 8-32x3/8 pulg. (4)

• Tornillos de 1/4 pulg.-20 x 1-1/4 pulg. (8)

• Tuercas de seguridad de 1/4 pulg.-20 (4)

• Tornillo de bloqueo roscado 10-32x1 pulg. (4)
• Tornillo M3 (2)
• Tornillo de fi jación de 10-32 x 3/8 pulg. (2)
• Llave Allen 5/32
• Llave Allen 3/32

Herramientas necesarias

• Destornillador estrella
• Llave de tubo de 7/16

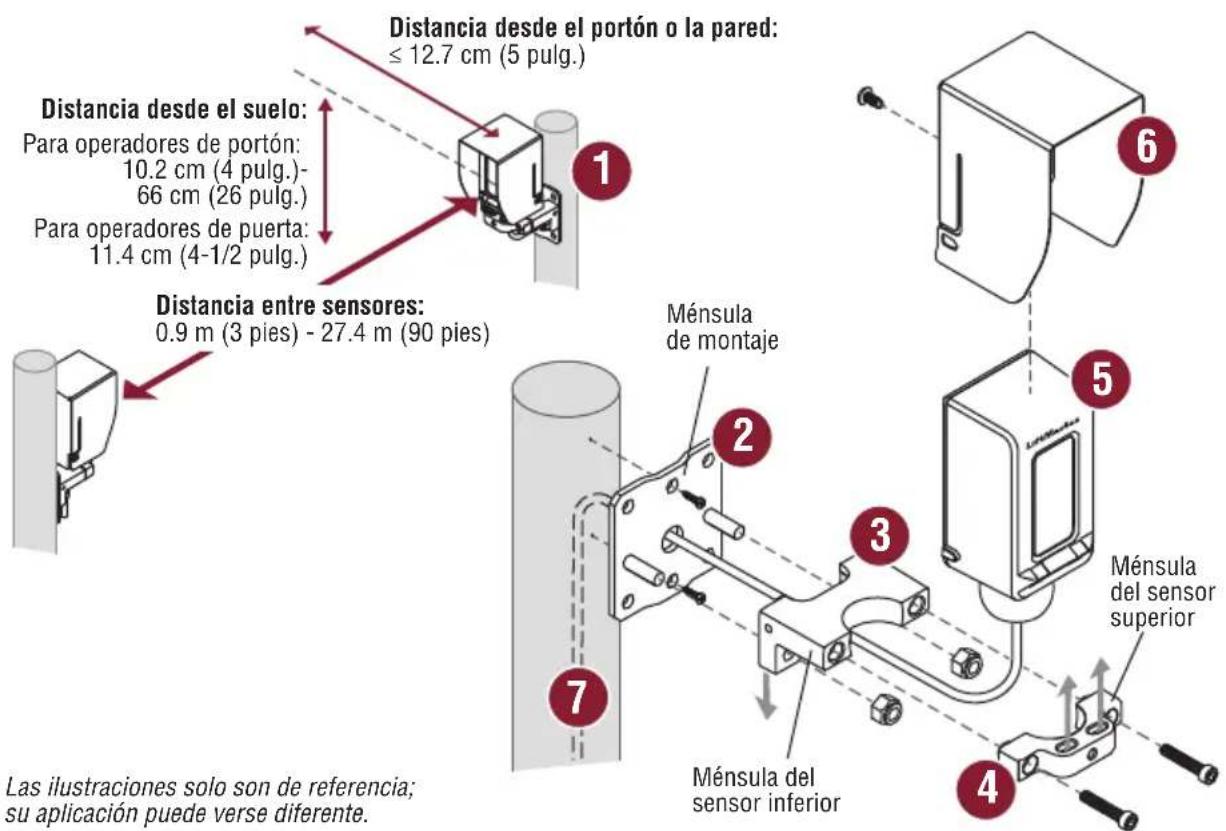

Instalación

IMPORTANTE: Desconecte TODA alimentación eléctrica al operador.

1. Determine las ubicaciones de montaje para los sensores siguiendo las medidas que se muestran abajo. Si instala varios sensores muy cerca entre sí, monte los emisores en lados opuestos para evitar que haya interferencia. El receptor y el emisor pueden identifi carse por las etiquetas en el lado posterior.
2. Fije la ménsula de montaje al poste con tornillos de 1/4 pulg.-20. Perfore un orifi cio en el poste a través del orificio central en la ménsula. Opcional: Si realiza la instalación en un poste cuadrado o una superficie plana, puede fi jar la ménsula del sensor directamente al poste sin usar la ménsula de montaje.
3. Deslice la ménsula del sensor inferior sobre los pernos de la ménsula de montaje y asegúrela con tuercas de seguridad de 1/4 pulg.-20. Asegúrese de que las patas de la ménsula estén hacia abajo.
4. Fije sin ajustar la ménsula del sensor superior con tornillos de bloqueo con rosca de 10-32x1 pulg. Asegúrese de que las ranuras estén hacia arriba.
5. Coloque el sensor en la ménsula y ajuste los tornillos lo sufi ciente para permitir que el sensor gire dentro de la ménsula.
6. Deslice la campana sobre el sensor hasta que encaje en su lugar. Asegure la campana con el tornillo M3.
7. Dirija los cables a través del orificio central de la ménsula de montaje y dentro del poste. Opcional: Use un conducto con un accesorio NPT de 1/2 pulg.-14 (no incluido) compatible con NEMA 4X.

Distancia desde el portón o la pared: ≤ 12.7 cm (5 pulg.) Distancia desde el suelo: Para operadores de portón: 10.2 cm (4 pulg.). 66 cm (26 pulg.) Para operadores de puerta: 11.4 cm (4-1/2 pulg.) Distancia entre sensores: 0.9 m (3 pies) - 27.4 m (90 pies) Las ilustraciones solo son de referencia; su aplicación puede verse diferente. Ménsula del sensor superior Ménsula del sensor inferior Ménsula de montaje 6 5 7

Cableado

Cableado del sensor (cables rojo y negro): Conecte los sensores fotoeléctricos (cables rojo [+] y negro [-]) a las entradas adecuadas en el operador o el tablero de expansión tal como se muestra.

Cableado del calentador (cables verde y blanco):

• OPCIÓN 1 - Conecte al terminal ACCESORIO DE ENCENDIDO en el tablero de control (NO es específico a la polaridad).
• OPCIÓN 2 - Conecte a una fuente de alimentación externa de 12 V a 24 V CC o CA (no incluida) con la corriente adecuada para alimentar todos los sensores.
• OPCIÓN 3 - Para el uso con batería de respaldo. Conecte a las terminales ACCESORIO DE ENCENDIDO y RELÉ AUX. Coloque los interruptores RELÉ AUX tal como se muestra. En esta confi guración, el calentador se apagará durante un corte de energía para extender la vida útil de la batería.

NO sobrecargue la salida de alimentación de accesorios en el tablero de control o la fuente de alimentación externa.

NOTA: La característica de calentador no es recomendable para NINGUNA instalación solar.

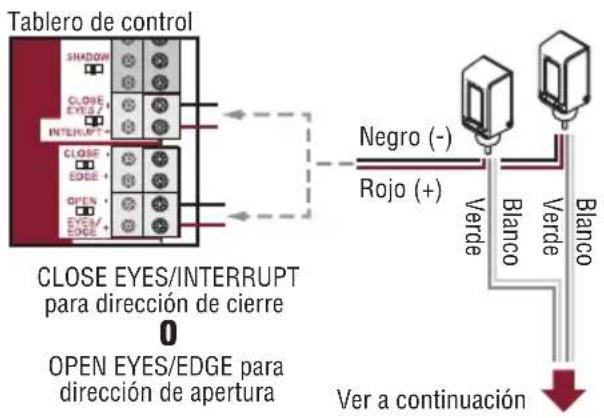

Cableado del sensor

Tablero de control SHADOW CLOSE EYES/ EYES/ INTERRUPT CLOSE EDGE OPEN EYES/ EDGE CLOSE EYES/INTERRUPT para dirección de cierre 0 OPEN EYES/EDGE para dirección de apertura Negro (-) Rojo (+) Ver a continuación Verde Blanco Blanco Verde

0

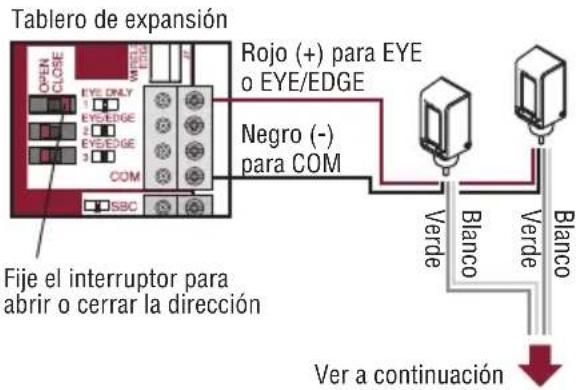

Tablero de expansión Rojo (+) para EYE o EYE/EDGE Negro (-) para COM Fije el interruptor para abrir o cerrar la dirección Ver a continuación

Cableado del calentador

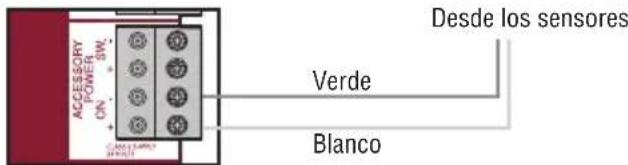

OPCIÓN 1

Tarjeta de control ALIMENTACIÓN DE ACCESORIOS ENCENDIDA Consumo máximo 500 mA

ACESORY POWER ON SW Desde los sensores Verde Blanco

OPCIÓN 2

Conecte a una fuente de alimentación externa de 12 V a 24 V CC o CA (no incluida) con la corriente adecuada para alimentar todos los sensores

0

Desde los sensores Verde Blanco

0
OPCIÓN 3

Para el uso con batería de respaldo

Tarjeta de control ALIMENTACIÓN DE ACCESORIOS ENCENDIDA Consumo máximo 500 mA

ACCESSORY ON SWL GREENS PROPERTY SYSTEM

Blanco

Negro (no provista)

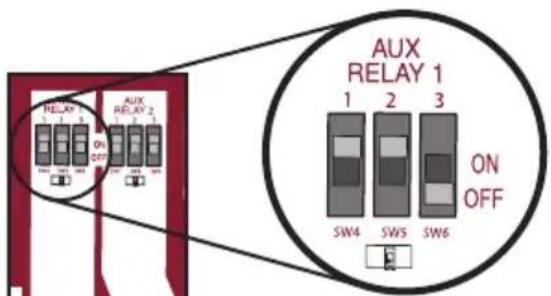

AUX RELAY 1 1 2 3 ON OFF SW4 SW5 SW6

Relé auxiliar del tablero de expansión

El RELÉ AUXILIAR se desactivará durante un corte de energía

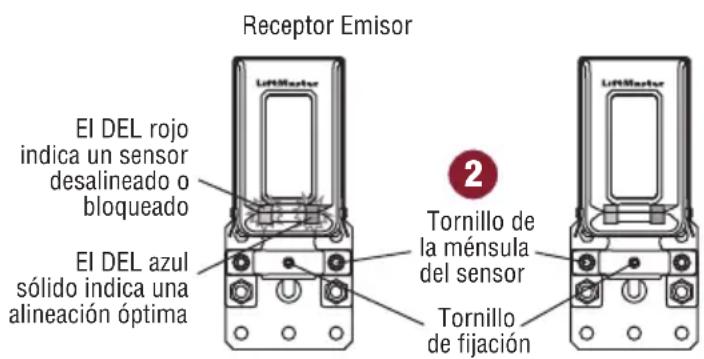

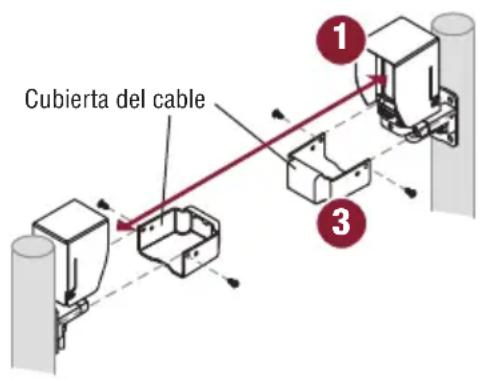

Alineación

Vuelva a conectar la alimentación eléctrica al operador.

1. Alinee los sensores. Los DEL en el RECEPTOR indican la alineación. El DEL rojo indica un sensor desalineado o bloqueado. El DEL azul indica la potencia de la señal. El parpadeo lento indica una señal débil. El parpadeo rápido indica una señal más fuerte. El DEL azul sólido en el receptor indica una alineación óptima. NOTA: El DEL azul sólido en el EMISOR indica que el sensor está encendido.
2. Cuando los sensores estén alineados de forma óptima, ajuste los tornillos de la ménsula del sensor para asegurar los sensores en su lugar (aproximadamente 24 pulg.-libra de torque). Para mayor seguridad, ajuste con el tornillo de fi jación hasta que agarre el sensor.
3. Coloque las cubiertas del cable en las ménsulas de los sensores. Asegúrese de que las lengüetas de la cubierta del cable se deslicen dentro de las ranuras en la ménsula del sensor. Asegure las cubiertas del cable con tornillos de 8-32 x 3/8 pulg. Las cubiertas del cable NO están diseñadas para usarse con instalaciones de conductos.

Cubierta del cable 1 3

Receptor Emisor El DEL rojo indica un sensor desalineado o bloqueado El DEL azul sólido indica una alineación óptima Tornillo de la ménula del sensor Tornillo de fijación

Prueba

Pruebe TODOS los sensores instalados para un funcionamiento apropiado. Coloque una obstrucción en la ruta del haz mientras el portón está en movimiento. El operador invertirá la dirección del portón y luego lo detendrá. Si el portón no se detiene ni retrocede, consulte la sección Resolución de problemas abajo. Realice la prueba con la obstrucción en tres ubicaciones:

• A medio camino entre el emisor y el receptor
• Cerca del receptor
• Cerca del emisor

Modo de reajuste del alcance

Los sensores se adaptan automáticamente a la distancia a la que están instalados. Una vez instalados, el alcance se almacena en la memoria, optimizando el desempeño para el entorno de instalación. Si el entorno de instalación cambia de manera que reduce la fuerza del haz (por ejemplo, un alcance más largo), es posible que deba reajustar los sensores al entorno nuevo.

Para reajustar los sensores:

1. Desconecte la alimentación eléctrica a los sensores durante 5 segundos o más (desconecte los cables negro y rojo o apague el operador).
2. Vuelva a conectar la alimentación eléctrica a los sensores.
3. En menos de 30 segundos a partir del encendido, obstruya y despeje el haz 10 veces. Es posible que el receptor indique que el haz está obstruido (LED rojo fi jo), pero si el emisor y el receptor están visualmente alineados, continúe con el procedimiento.
4. Los LED rojo y azul del receptor parpadearán rápidamente al mismo tiempo durante 2 segundos para indicar que los sensores están ajustados.
5. Los sensores procesarán el nuevo alcance y lo almacenarán en la memoria.

Resolución de problemas

Síntoma Posible causa	Solución
El portón no se mueve 1.	No se ha instalado el número mínimo de dispositivos de monitoreo de protección contra atrapamiento2. Los sensores están obstruidos	1. Revise las conexiones del sensor. Los operadores de portón deslizante requieren como mínimo dos dispositivos de monitoreo externo; uno en la dirección cerrada y otro en la dirección abierta.2. Verifi que si hay obstrucciones.
RECEPTOR:DEL rojo sólido	1. Los sensores no están alineados2. Los sensores están a demasiada distancia3. Los lentes del sensor están sucios4. Un objeto está obstruyendo el haz5. Se formó condensación en los lentes del sensor6. El sensor se ha adaptado al uso de corto alcance pero está instalado en una aplicación de largo alcance.	1. Alinee los sensores hasta que la luz azul sea sólida2. Acorte la distancia entre los sensores.NOTA:Los sensores deben estar a una distancia de entre 0.9 m (3 pies) y 27.4 m (90 pies).3. Limpie suavemente los sensores con un paño suave y húmedo4. Retire cualquier objeto que obstruya el haz5. Limpie suavemente los sensores con un paño suave; asegúrese de que los calentadores del sensor estén conectados.6. Siga las instrucciones en la sección Modo de reajuste del alcance para reajustar el sensor.
RECEPTOR:DEL azul parpadeante	1. Los sensores no están óptimamente alineados2. Los sensores están a demasiada distancia o a muy poca distancia3. Los lentes del sensor están sucios	1. Alinee los sensores hasta que la luz azul del receptor esté sólida2. Ajuste la distancia entre el emisor y el receptor.NOTA:Los sensores deben estar a una distancia de entre 0.9 m (3 pies) y 27.4 m (90 pies).3. Limpie suavemente los sensores con un paño suave y húmedo
EMISOR y RECEPTOR:DEL rojo parpadeante	Cableado incorrecto Verifi que la conexión correcta del cableado del sensor. Si el problema continúa, reemplace el sensor.
EMISOR o RECEPTOR:DEL rojo/azul parpadeando juntos	Falla en la memoria interna	Desconecte toda la energía, espere 15 segundos, luego vuelva a conectar la energía. Si el problema continúa, reemplace el sensor.
EMISOR o RECEPTOR:DEL rojo/azul parpadean de manera alterna	Falla interna

Accesorios

LMSGBP: Placa de la caja de conexión del sensor fotoeléctrico

LMEHUL: El protector extendido del sensor fotoeléctrico mejora aún más la confiabilidad en condiciones atmosféricas extremas.

APOW1: Transformador enchufable

Garantía

LiftMaster® garantiza al primer comprador minorista de este producto que el mismo está libre de defectos de materiales y/o de mano de obra por un período de 2 años a partir de la fecha de compra.

AVISO: Este dispositivo cumple con la Parte 15 de la reglamentación de la FCC y los estándares RSS exentos de licencia de Industry Canada. La operación está sujeta a las dos condiciones siguientes:(1) este dispositivo no puede causar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que puede causar una operación no deseable. Cualquier cambio o modifi cación no aprobada expresamente por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Este equipo ha sido verifi cado y cumple con los límites para un dispositivo digital de Clase B, conforme con la Parte 15 de las normas de la FCC y el estándar ICES de Industry Canada. Estos límites se establecen para brindar un nivel razonable de protección contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, usa y puede emitir energía de radiofrecuencia.

Si no se instala y utiliza de acuerdo con las instrucciones podrá causar interferencia con comunicaciones radiales. Aun así, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo produce interferencia perjudicial en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo la unidad, el usuario debe tratar de corregir la interferencia por medio de lo siguiente:

• Volver a orientar o reubicar la antena receptora.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo en una salida de un circuito distinto del circuito al que está conectado el receptor.
• Consultar con el distribuidor o con un técnico de radio/TV experimentado para pedir ayuda.
