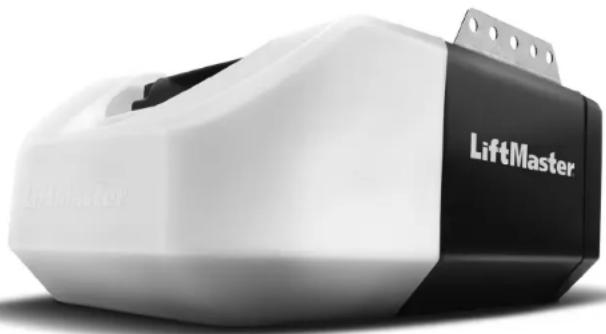

81550 - Puerta de garaje LIFT-MASTER - Manual de uso y guía de instrucciones gratis

Marca	LIFT-MASTER
Modelo	81550
Categoría	Puerta de garaje automática
Tipo de accionamiento	Correa
Alimentación	120 V, 60 Hz
Tipo de motor	Motor de corriente continua
Garantía del motor	4 años
Garantía de la correa	10 años
Garantía de piezas	1 año
Longitud de riel disponible	2,1 m (7 pies), 2,4 m (8 pies), 3 m (10 pies)
Tecnología de seguridad	Protector System® con sensores de inversión fotoeléctricos
Conectividad	Wi-Fi integrado (2,4 GHz), myQ®, Security+ 2.0
Funcionalidades	Control de puerta multifunción, bloqueo electrónico, alerta de mantenimiento, temporizador de cierre (con accesorio)
Batería de respaldo	Opcional (ref. 485LM)
Mantenimiento	Prueba mensual de inversión y sensores; lubricación anual de rodillos y bisagras
Piezas de repuesto	Disponibles en LiftMaster.com/parts
Uso	Residencial solamente, puertas seccionales
Altura mínima de instalación	2,13 m (7 pies) del suelo
Temperatura de funcionamiento	No especificada
Peso	No indicado

Preguntas frecuentes - 81550 LIFT-MASTER

¿Cómo instalar los sensores de inversión de seguridad (Protector System)?

Fije los soportes del sensor en los rieles de la puerta o en la pared, a una altura máxima de 15 cm sobre el suelo. Alinee los sensores de modo que sus lentes queden enfrentados y los LED permanezcan encendidos continuamente. Conecte los cables blanco y blanco/negro a los terminales correspondientes del abridor. Pruebe el sistema obstruyendo el haz durante el cierre.

¿Qué hacer si la puerta no se cierra y los indicadores de los sensores parpadean?

Esto indica una mala alineación u obstrucción del haz. Verifique que los sensores estén bien alineados y que nada bloquee el haz. Asegúrese de que la lente del sensor receptor no esté expuesta a la luz solar directa. Ajuste los sensores hasta que los LED estén encendidos continuamente.

¿Cómo programar un control remoto para el abridor de puerta?

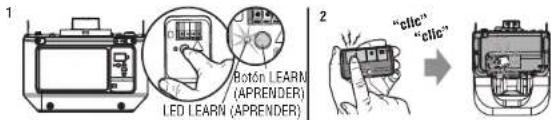

Presione dos veces el botón de aprendizaje del control de puerta (modelo 882LMW) hasta que el LED parpadee. Luego presione el botón del control remoto que desea usar. Las luces del abridor parpadearán para confirmar. También puede usar el botón LEARN en el abridor: presione y suelte, luego presione el botón del control remoto.

¿Cómo conectar el abridor a Wi-Fi con la aplicación myQ?

Asegúrese de que su teléfono esté conectado a la red Wi-Fi doméstica (2,4 GHz). Descargue la aplicación myQ, cree una cuenta, luego siga las instrucciones para emparejar el abridor. Necesitará el número de serie myQ ubicado en el abridor. El abridor debe realizar un ciclo completo antes de poder activar el modo de aprendizaje Wi-Fi.

¿Cómo realizar una prueba de inversión de seguridad?

Coloque una tabla de 2x4 plana en el centro de la puerta, luego cierre la puerta con el control remoto. La puerta debe detenerse y luego invertirse al contacto con el obstáculo. Si no se invierte, repita la programación de los límites de recorrido y pruebe nuevamente. Esta prueba debe realizarse mensualmente.

¿Cómo usar la manija de liberación de emergencia?

Tire de la manija para desenganchar el carro y abrir o cerrar la puerta manualmente. Úsela solo cuando la puerta esté cerrada o con precaución si está abierta. Para volver a enganchar, tire de la manija hacia el abridor hasta que el carro se bloquee automáticamente en el próximo movimiento.

¿Cómo ajustar los límites de recorrido (posiciones abierta y cerrada)?

Presione y mantenga presionado el botón de ajuste en el abridor hasta que el botón UP parpadee. Use los botones de flecha para mover la puerta a la posición deseada, luego presione el botón de ajuste para confirmar. La puerta realizará luego un ajuste automático de fuerza. Asegúrese de que los sensores estén correctamente instalados antes de comenzar.

¿Qué hacer si el abridor emite pitidos y el LED de la batería está naranja fijo?

Esto significa que el abridor está funcionando con batería de respaldo debido a un corte de energía. Si el LED naranja parpadea, la batería está baja. Vuelva a conectar la alimentación de CA para recargar la batería (cuente 24 horas para una carga completa). Si el LED se vuelve rojo, la batería debe reemplazarse.

¿Cómo reemplazar la batería de respaldo?

Desenchufe el abridor. Abra la lente de iluminación, retire la cubierta de la batería con un destornillador, desconecte los cables, inserte la nueva batería (ref. 485LM) y vuelva a conectar los cables rojo (+) y negro (-). Vuelva a colocar la cubierta y vuelva a enchufar el abridor. El LED de estado parpadeará en verde durante la carga.

¿Cómo limpiar y mantener el abridor?

Pruebe mensualmente el sistema de inversión y los sensores. Lubrique los rodillos, cojinetes y bisagras de la puerta una vez al año con aceite ligero. No aplique grasa en el riel. Verifique visualmente el estado de los cables y resortes (confíelos a un profesional). Mantenga los sensores limpios y libres de polvo.

MANUAL DE USUARIO 81550 LIFT-MASTER

Modelos de accionamiento por cadena: 81600, 81602, 81640, 81650, 83650-267

Modelo de accionamiento por correa: 81550

SÓLO PARA USO RESIDENCIAL

• Lea atentamente este manual y la información de segu
• La puerta NO SE CERRARÁ a menos que el Protect System® esté conectado y bien alineado.
• Se requieren verificaciones periódicas del abrepuertas de garaje para garantizar el funcionamiento seguro.
• Este abrepuertas de garaje SOLO es compatible con accesorios myQy Security+ 2.0
• NO debe instalarse en una puerta de una sola pieza utilizan dispositivos o funciones que proporcionen un cie sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales
• Pegue las etiquetas de advertencia en la ubicación ind en la etiqueta.

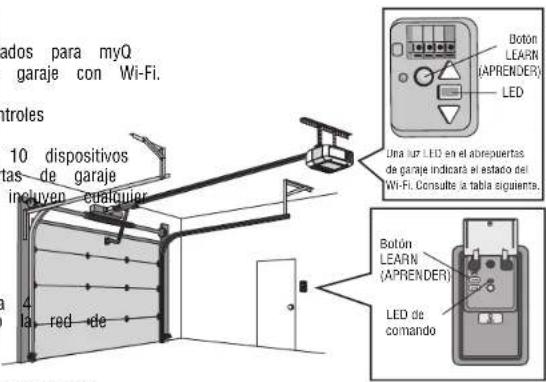

Descargue la aplicación gratuita myQ®

Preparación 3

Inventario en la caja: modelos 81600, 81602, 81640, 81650 y 83650-267. 6

Inventario en la caja: modelo 81550 7

Conjunto 8

Modelos 81600, 81602, 81640*, 81650 y 83650-267. 8

Modelo 81550. 9

Instalación 10

Instale el control de la puerta 19

Instalación del sistema Protector System 22

Alimentación 26

Ajustes 29

Batería de respaldo 32

Funcionamiento 34

Mantenimiento 42

Resolución de problemas 43

Accesorios 45

Garantía 46

Guía de seguridad y mantenimiento del abrepuertas de garaje automático 47

Piezas de repuesto 49

Modelos 81600, 81602, 81640, 81650 y 83650-267. 49

Modelos 81600 y 81602 50

Modelos 81640 y 81650 51

Model 83650-267. 52

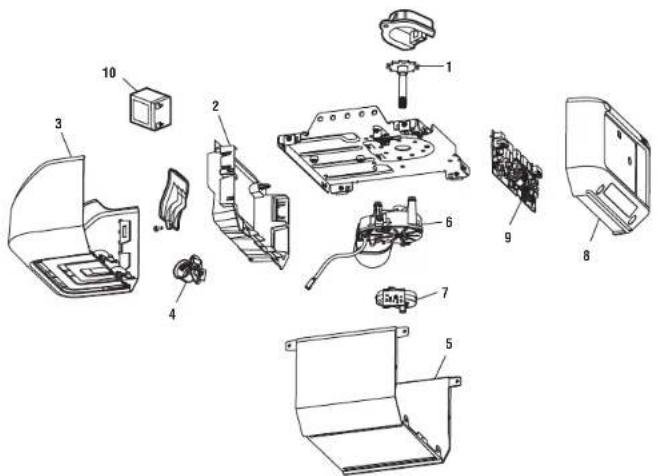

Modelo 81550 53

Modelo 81550 54

Preparación

Número de serie del® myQ

Escriba la información siguiente para referencia futura:

Número de serie del myQ*:

Número de serie del producto:

Fecha de compra:

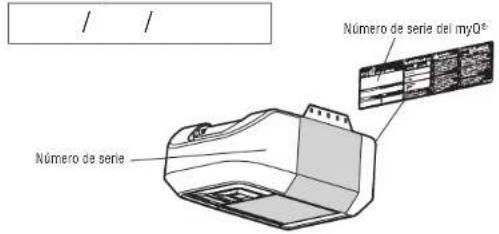

Número de serie del myQ® Número de serie

Análisis de símbolos de seguridad y palabras de señalización

Este abrepuertas de garaje se ha diseñado y probado para ofrecer un servicio seguro instale, opere, mantenga y pruebe en estricto cumplimiento de las instrucciones y adve este manual.

Cuando vea estos símbolos de seguridad y palabras de señalización en las páginas si alertarán de la posibilidad de lesiones graves o la muerte si no cumple con las advertencias que los acompañan. El peligro puede provenir de algo mecánico o de descarga eléctrica. Lea detenidamente.

ADVERTENCIA

Mecánica

ADVERTENCIA

Eléctrica

Cuando vea esta palabra de señalización en las páginas siguientes, le alertará de la daños a la puerta de garaje o al abrepuertas de garaje si no cumple con las decl. precaución que la acompañan. Léalas con atención.

PRECAUCIÓN

ADVERTENCIA: Con este producto, puede quedar expuesto a sustancias químicas, incluido el plomo, que el Estado de California reconoce como causantes de cα anomalías congénitas u otros daños reproductivos. Para obtener más información, www.P65Warnings.ca.gov

Funcionamiento sin supervisión

La función Temporizador de cierre (TTC), la aplicación myQ® y el monitor de puerta compuerta myQ® son ejemplos de cierres sin supervisión y SOLO deben utilizarse con seccionales. Cualquier dispositivo o función que permita que la puerta se cierre sin es de visión de la puerta se considera un cierre sin supervisión. La función Temporizado (TTC), la aplicación myQ® y cualquier otro dispositivo myQ® SOLO deben usarse con seccionales.

Preparación

Antes de conectarlo con su smartphone

Supervise y controle su puerta de garaje desde cualquier lugar mediante la aplica Necesitará:

• Wi-Fi® habilitado en un smartphone, una tablet o una laptop
• Conexión a Internet de banda ancha
• Señal Wi-Fi® en el garaje (se requiere 2.4 GHz, 802.11b/g/n)
• Contrasena para su internet doméstica (la cuenta principal del enrutador, no invitados)

NO LLEGA LA SEÑAL DE WI-FI®

Asegúrese de que su dispositivo móvil esté conectado a su red Wi-Fi. Sostenga móvil en el lugar donde se instalará el abrepuertas de garaje y compruebe que

Compruebe la intensidad de la señal. Si observa lo siguiente:

La señal Wi-Fi es potente.

El abrepuertas de garaje

La señal Wi-Fi es débil.

El abrepuertas de garaje podría conectarse a

su red Wi-Fi. De lo contrario, intente una de las

optiones siguientes para mejorar la señal Wi-Fi

No hay señal de Wi-Fi.

El abrépuertas de garaje no se conectará

a su red Wi-Fi. Intente una de las opciones

sigulentes para mejorar la señal WI-FI:

• Acerque el enrutador al abrepuertas de garaje para minimizar las
  Interferencias de las paredes y otros objetos.
• Compre un extensor de alcance del Wi-Fi

Visite support.chamberlaingroup.com para obtener más detalles.

Para obtener especificaciones de enrutadores compatibles y ayuda, visite

Consulte la página 36 para conectar el abrepuertas de garaje a un dispositivo

Revisar la puerta

ción myQ®.

ADVERTENCIA

Para evitar posibles LESIONES GRAVES o la MUERTE:

• Llame SIEMPRE a un técnico capacitado en sistemas de puerta si la puerta c la red de adhiere o no está balanceada. Una puerta de garaje no balanceada podrí invertirse cuando se necesita.
• NUNCA intente aflojar, mover o ajustar la puerta de garaje, resortes de puerta, poleas, soportes o su herraje; TODOS están bajo tensión EXTREMA.
  el - do propiente TODAS las trabas y quite TODAS las sogas conectadas a la puerta el Winisalar y operar el abrepuertas de garaje para evitar enredos.
• NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.

PRECAUCIÓN

Para evitar daños en la puerta de garaje y el abrepuertas:

• Deshabilite SIEMPRE las trabas ANTES de instalar y operar el abrepuertas.
• SOLO use el abrepuertas de garaje a 120 V, 60 Hz para evitar averías y daí

Antes de empezar:

1. Deshabilite las trabas y retire todas las sogas conectadas a la puerta de garaje.
2. Levante la puerta hasta la mitad. Suelte la puerta. Si está balanceada, debe quedarse en su lugar, sostenida por completo por los resortes.
3. Levante y baje la puerta para verificar si se adhiere o trab. Si la puerta se atora, adhiere o no está balanceada, llame a un técnico de la puerta en sistemas de puerta.
4. Verifique el sello en la parte inferior de la puerta. Cualquier vacío entre el piso y la parte inferior de la puerta no debe exceder 1/4 - 16 mm). De lo ávil. contrario, el sistema de inversión de seguridad podría no funcionar correctamente.
5. El abrepuertas debe instalarse arriba del centro de la puerta. Si hay una resorte de torsión o placa de soporte central en el camino del soporte del cabezal, puede instalarse dentro de los 4 pies (1.2 m) a la izquierda o derecha del centro de la puerta. Consulte la página 11.

Preparación

Herramientas necesarias

Los accesorios variarán según el modelo de abrepuertas de garaje comprado. En modelo específico, su abrepuertas de garaje puede incluir otros accesorios. Las los accesorios estarán incluidas con el accesorio y no se incluyen en este manual. Las imágenes de este manual son de referencia y su producto podría tener un aspecto diferen

Para el riel cuadrado, consulte las instrucciones incluidas en el kit de rieles

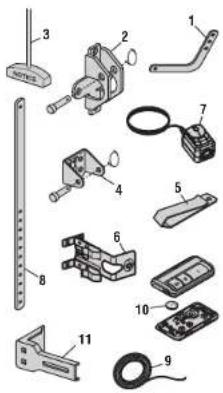

A. Soporte del cabezal

B. Polea y soporte

C. Soporte de la puerta

D. Brazo curvo de la puerta

E. Brazo recto de la puerta

F. Carro

G. Soga y manija de liberación de emergencia

H. Riel

I. Abrepuertas de garaje

J. Cubierta del piñón

K. Cadena

L. Control de la puerta

M. Cable blanco y rojo/blanco

N. The Protector System

Sensores de inversión de seguridad con cable blanco y blanco/negro conectado: emisor (1), sensor receptor (1) y soportes del sensor de seguridad (2)

O. Etiquetas de seguridad y documentación

P. Grasa para riel

Q. Batería de respaldo (solo para el modelo 81602)

ACCESORIOS SECURITY+ 2.0

882LMW

Control de puertas multifunción Modelos: 81600, 81602, 81650 y 83650-267

883LMW

Control de la puerta con botón pulsador

Modelos: 81640

893LM

Control remoto

Modelos: 81600, 81602, 81650 y 83650-267

891LM

Control remoto

Modelo: 81640

81650JESy

Instalación Herraje de control de la puerta

Pergrón hexagonal de 5/16'-18 x 7/8" (4) Tornillo 6AB x 1' (2)

stronoloneirafondos de 5/16"-9 x 1-5/8" (2) Tornillo 6-32 x 1" (2)

Pasador de horquilla de 5/16" x 2-3/4" (1) Anclajes para yeso (2)

e.Pasador de horquilla de 5/16" x 1-1/4" (1)

Pasador de horquilla de 5/16" x 1' (1)

dolarcaLMSSRKITB (4)

Arandela de seguridad de 5/16" (4)

Tornillo autorroscante de 1/4"-14 x 5/8" (2)

Sujetador de anillo (3)

Perno redondo de 1/4'-20 x 1/2' (2)

Inventario en la caja: modelo 81550

Los accesorios variarán según el modelo de abrepuertas de garaje comprado. En modelo específico, su abrepuertas de garaje puede incluir otros accesorios. Las i los accesorios estarán incluidas con el accesorio y no se incluyen en este manual. Las imágenes de este manual son de referencia y su producto podría tener un aspecto diferen

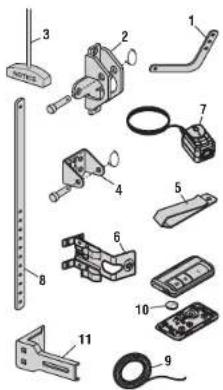

A. Soporte del cabezal

B. Polea y soporte

C. Soporte de la puerta

D. Brazo curvo de la puerta

E. Brazo recto de la puerta

F. Carro

G. Soga y manija de liberación de emergencia

H. Riel

I. Abrepuertas de garaje

J. Cubierta del piñón con tornillos hexagonales

K. Cinta

L. Control de la puerta

M. Cable blanco y rojo/blanco

N. The Protector System

Sensores de inversión de seguridad con cable blanco y blanco/negro conectado: Sensor emisor (1), sensor receptor (1) y soportes del sensor de seguridad (2)

O. Etiquetas de seguridad y documentación

P. Grasa para riel

ACCESORIOS SECURITY+ 2.0

882LMW

Control de puertas multifunc

893LM

Control remoto

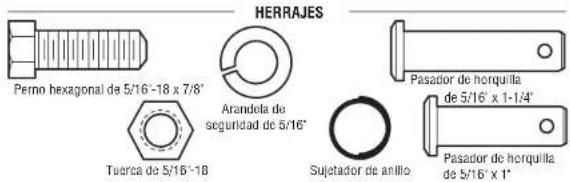

HERRAJE DE INSTALACIÓN

Perno hexagonal de 5/16"-18 x 7/8" (4) Arandela de seguridad de 5/16" (4) Tornillo tiratondos de 5/16"-9 x 1-5/8" (2) Tornillo autorroscante de 1/4"-14 x 5/8" (2) Pasador de horquilla de 5/16" x 2-3/4" (1) Sujetador de anillo (3) Pasador de horquilla de 5/16" x 1-1/4" (1) Perno redondo de 1/4"-20 x 1/2" (2) Pasador de horquilla de 5/16" x 1" (1) Tuerca de mariposa de 1/4"-20 (2)

Tuerca 5/16"-18 (4)

HERRAJE DE CONTROL DE LA PUERTA

Tornillo 6AB x 1' (2)

Tornillo 6-32 x 1" (2)

Anclajes para yeso (2)

A B C F G D E K H L M No suministrado J N O P No suministrado I

Conjunto

1 Fije el riel al abrepuertas de garaje

MODELOS 81600, 81602, 81640*, 81650 Y 83650-267

* Puede instalarse con un riel en T o un riel cuadrado. Para ver los pasos cuadrado, consulte las instrucciones suministradas con el kit de rieles modelo LM que lo haya hecho, vuelva a este manual para ver las instrucciones de instalación

ADVERTENCIA

Para evitar posibles LESIONES GRAVES en los dedos al mover el abrepuertas • Mantenga SIEMPRE la mano alejada de la rueda dentada mientras opera

- Ajuste con cuidado la cubierta de la rueda dentada ANTES de operar.

PRECAUCIÓN

Para evitar daños GRAVES al abrepuertas de garaje, use SOLO aquellos pernos/sujetadores montados en la parte superior del abrepuertas.

NOTA: SOLO use los pernos que quitó del abrepuertas de garaje. Coloque el abrepuertas de garaje sobre la caja del paquete para evitar que se raye.

1. Quite los dos pernos de la parte superior del abrepuertas de garaje.
2. Alinee el riel y la espuma de poliestireno sobre el piñón. Corte la cinta del riel, la cadena y la espuma de poliestireno.
3. Fije el riel con los pernos que quitó anteriormente.

4. Coloque la cadena alrededor del piñón del abrepuertas de garaje.
   nta del riel, la cadena y la
   abrepuertas de garaje

5. Modelos 81600 y 81602: Fije la cubierta del pinón sobre el pinón del abrepuertas de garaje con los tornillos hexagonales.

Modelos 81640, 81650 y 83650-267: Instale la cubierta del piñón al apretar los lados e insertar las pestañas en las ranuras del abrepuertas de garaje.

Parso con arandela 5/16'-18 x 1/2' Tornillo hexagonal *8x3/8'

Modelos 81600 y 81602 Modelos 81640, 81650 y 83650-267

Perno con arandela de 5/16"-18 x 1/2" (montado en el abrepuertas de garaje)

2 Apriete la cadena

1. Afloje la tuerca interior y la arandela de seguridad en el eje roscado del car de 2-montete del riel exterior hasta que la cadena esté a 1/2° por encima de la SSRKIT punta medio del riel.

2. Vuelva a apretar la tuerca interior.

La holgura de la cadena es normal cuando la puerta está cerrada. No es necesario Puede producirse ruido del piñón si la cadena queda demasiado floja. Durante el man futuro, SIEMPRE tire de la manija de liberación de emergencia para desconectar el ca de ajustar la cadena. el abrepuertas.

abrepuertas de garaje

Conjunto

1 Fije el riel al abrepuertas de garaje MODELO 81550

ADVERTENCIA

Para evitar posibles LESIONES GRAVES en los dedos al mover el abrepuertas

- Mantenga SIEMPRE la mano alejada de la rueda dentada mientras opera

- Ajuste con cuidado la cubierta de la rueda dentada ANTES de operar.

PRECAUCIÓN

Para evitar daños GRAVES al abrepuertas de garaje, use SOLO aquellos pernos/sujetadores montados en la parte superior del abrepuertas.

NOTA: SOLO use los pernos que quitó del abrepuertas de garaje. Coloque el sobre la caja del paquete para evitar que se raye.

1. Quite los dos pernos de la parte superior del abrepuertas de garaje.
2. Alinee el riel y la espuma de poliestireno sobre el piñón. Corte la cinta del riel, la espuma de poliestireno.
3. Fije el riel con los pernos que quitó anteriormente.
4. Coloque la correa alrededor del piñón del abrepuertas de garaje.
5. Fije la cubierta del piñon sobre el piñon del abrepuertas de garaje con los tornillos hexagonales.

Perno con arandela de 5/16"-18 x 1/2" (montado en la parte superior del abropuertas de garaje) Tornillos hexagonales de 8 x 3/8" Cubierta del pitión

2 Apriete la correa

1. A mano, enrosque la tuerca del carro con resorte en el eje roscado hasta q apretado para los dedos contra el carro. No use ninguna herramienta.
2. Inserte la punta de un destornillador plano en una de las ranuras de la tuer sujétela con firmeza contra el carro.

de garaje priete la tuerca del carro con resorte con una llave ajustable o una llave al cuarto de giro hasta que el resorte se libere y ajuste la tuerca redonda cont lleva el resorte a la tensión óptima de la cinta.

1

garaje

aje Honductura y la l'atma labora

3

INSTRUCCIONES IMPORTANTES DE INSTALACIÓN

ADVERTENCIA

Para reducir el riesgo de LESIÓN GRAVE o MUERTE:

1. LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE INSTALACIÓN. 9. Instale el control de la puerta de garaje montado en la pared:
2. Instale el abrepuertas de garaje SOLO sobre una puerta bien balanceada y lubricada. Una a la vista de la puerta de garaje. puerta mal balanceada podría NO invertirse cuando sea necesario y causar LESIONES GRAVES o la MUERTE.
3. fuera del alcance de niños pequeños a una altura mínima de 5 pi (1.5 m) sobre pisos, descansos, escalones u otras superficies
4. Un técnico capacitado en sistemas de puerta DEBE realizar TODAS las reparaciones a adyacentes de tránsito. cables, conjuntos de resortes y otros herrajes ANTES de instalar el abrepuertas de garaje. • lejos de TODAS las piezas móviles de la puerta.
5. Deshabilité TODAS las trabas y quite TODAS las sogas conectadas a la puerta ANTES Coloque la etiqueta de advertencia de atrapamiento en la pared al lado instalar el abrepuertas de garaje para evitar enredos. control de la puerta de garaje en una ubicación visible.
6. Donde sea posible, instale el abrepuertas a 7 pies (2.13 m) o más por encima 1 del Cque que la liberación de emergencia/etiqueta de prueba de inversión de
7. Monte la liberación de emergencia al alcance pero al menos a 6 pies (1.83 m) por seguridad a simple vista en el interior de la puerta de garaje.
   del suelo y evitando el contacto con vehículos para evitar la liberación accidental. 12. Al completar la instalación, pruebe el sistema de inversión de seguridad.
8. NUNCA conecte el abrepuertas de garaje a la fuente de alimentación hasta que se le puerta DEBE invertir la marcha al contacto con un objeto de 1-1/2" (3.8 instruya hacerlo. alto (o 2x4 colocado plano) en el niso.

9. NUNCA use relojes, anillos o prendas sueltas cuando instale o dé servicio al abrepuerasa evitar LESIONES PERSONALES GRAVES o la MUERTE por electrocució Podrían quedar enganchados en la puerta del garaje o en los mecanismos del desconecte TODA la alimentación eléctrica ANTES de realizar CUALQUIER abrepuertas.

10. NO debe instalarse en una puerta de una sola pieza si se utilizan disp funciones que proporcionen un cierre sin supervisión. Los dispositivos y la funciones sin supervisión deben usarse SOLO con puertas seccionales.

11. GUARDE ESTAS INSTRUCCIONES.

Instalación

1 Determine la ubicación del soporte del cabezal

ADVERTENCIA

Para evitar posibles LESIONES GRAVES o la MUERTE:

• El soporte del cabezal DEBE estar sujetado RÍGIDAMENTE al soporte estructural en la pared del cabezal o en el techo, puesto que de lo contrario la puerta de garaje podría NO invertirse cuando esto se requiera. NO instale el soporte del cabezal sobre un panel de yeso.
• DEBEN usarse anclajes para concreto si se monta el soporte del cabezal o la madera de 2x4 en mampostería.
• NUNCA intente aflojar, mover o ajustar la puerta de garaje, resortes, cables, poleas, soportes o su herraje; TODOS están bajo tensión EXTREMA.
• Llame SIEMPRE a un técnico capacitado en sistemas de puerta si la puerta de garaje se atora, adhiere o no está balanceada. Una puerta de garaje no balanceada podría NO invertir la dirección de movimiento cuando se necesita.
• NO habilite el temporizador de cierre si opera puertas de una pieza u oscilantes. Se debe activar SOLO al operar una puerta seccional.

Techo sin acabado Pared del caberal Linea central vertical de la puerta de garaje 2x4 MONTAJE DE TECHO PARA SOPORTE CABEZAL OPCIONAL 2x4 Soportes estructurales Nivel (Opcional)

Cierre la puerta y marque la línea central vertical interior de la puerta de garaje. Extienda la línea hacia la pared del cabezal por arriba de la puerta. Puede fijar el soporte del cabezal a menos de 4 pies (1.22 m) a la izquierda o a la derecha del centro de la puerta solo si hay un resorte de torsión o una placa de soporte central en el camino; o puede fijarlo al techo cuando el espacio libre resulte mínimo. (Se puede montar en la pared boca abajo si es necesario, para ganar aproximadamente 1/2" (1 cm). Si necesita instalar el soporte del cabezal en una madera de 2x4 (en la pared o en el techo), utilice tornillos tirafondos (no suministrados) para fijar de forma segura la madera de 2x4 a los soportes estructurales. Abra la puerta en el punto más alto del recorrido tal como se muestra. Dibuje una línea horizontal de intersección en la pared del cabezal a 2" (5 cm) por arriba del punto alto. Esta altura proporcionará un espacio libre de recorrido para el borde superior de la puerta. NOTA: Si el número total de pulgadas excede la altura disponible en su garaje, use la altura máxima posible, o consulte la página 11 para la instalación en el techo.

Pared del cabezal 2" (5 cm) Guita Punto más alto del recorrido Puerta

Puerta seccional con guía curva

Instalación

2 Instale el soporte del cabezal

Puede conectar el soporte del cabezal a la pared por arriba de la puerta de instrucciones que sean mejores para sus requisitos particulares. No instale el soporte del cabezal sobre un panel de yeso. Si se instala en mampostería, use anclajes para suministran).

Tornillo tirafondos de 5/16" -9x1 -5/8"

OPCIÓN A - INSTALACIÓN EN LA PARED

1. Centre el soporte en la línea central vertical con el borde inferior del horizontal tal como se muestra (con la flecha orientada hacia el techo).
2. Marque la serie vertical de orificios para el soporte (no use los orificios montaje en el techo). Taladre orificios piloto de 3/16" y sujete el soporte soporte estructural con tornillos tirafondos.

PARA EL RIELÉN T Mantig el Párezón Segne conduo de 2d Segne conduo de 1d Line Horizontal Line control with a do pasta de grupo Line Horizontal Line control 5x3 x 1.58 Line Horizontal Line control 5x3 x 1.58 Line control Line control Peral de sujed de la pasta de grupo Line control Line control Peral de sujed de la pasta de grupo Line control Line control Peral de sujed de la pasta de grupo Line control Line control Peral de sujed de la pasta de grupo Line control Line control Peral de sujed de la pasta de grupo Line control Line control Peral de sujed de la pasta de group Line control Line control Peral de sujed de la pasta de group Line control Line control Peral de sujed de la pasta de group Line control Line control Peral de sujed de la pasta de group

OPCIÓN B - INSTALACIÓN EN EL TECHO

garaje 1. Extienda techo línea, central vertical en el techo tal como se muestra. 2. Centre el soporte en la marca vertical, a no más de 6" (15 cm) de la pare la flecha quede orientada en dirección a la pared. El soporte puede montarse techo cuando el espacio libre es mínimo. 3. Marque los orificios laterales. Taladre orificios piloto de 3/16" y sujete el sopor firmemente a un soporte estructural con los herrajes provistos.

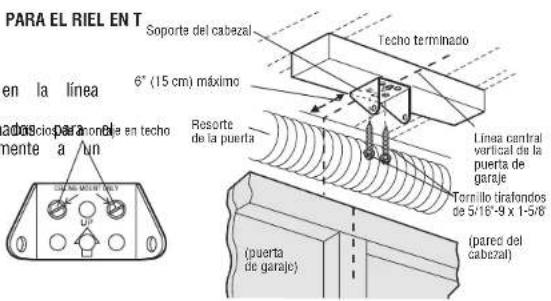

PARA EL RIEL EN T en la línea dos clos para monde en techo mente a un Soporte del cabezal 6° (15 cm) máximo Resorte de la puerta Techo terminado Línea central vertical de la puerta de garaje Tornillo tirafondos de 5/16-9 x 1-5/8 (pared del cabezal) (puerta de garaje)

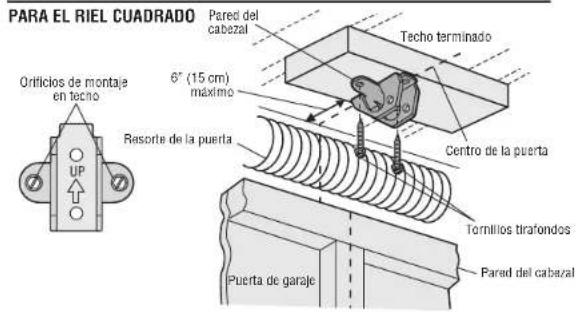

PARA EL RIEL CUADRADO Orificios de montaje en techo 6" (15 cm) máximo Resorte de la puerta Pared del cabazal Techo terminado Centro de la puerta Tornillos tirafondos Puerta de garaje Pared del cabazal

Instalación

3 Conecte el riel al soporte del cabezal

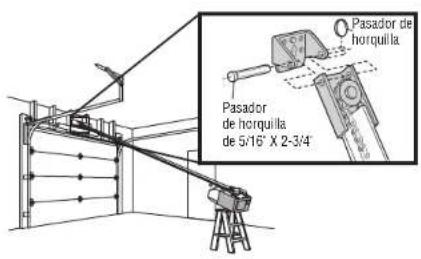

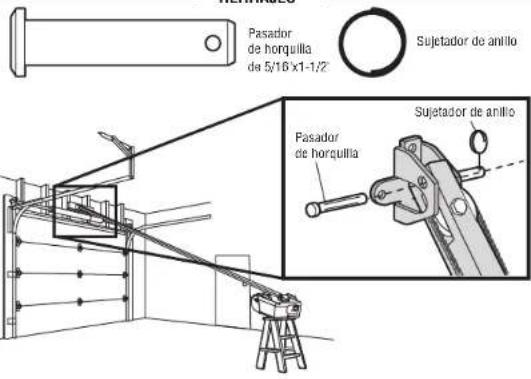

1. ALinee el riel con el soporte del cabezal. Inserte el pasador de horquilla soporte del cabezal y el riel. Fije con el sujetador de anillo.

NOTA: Use el material de embalaje como base protectora para el abrepuertas de

PARA EL RIEL EN T

HERRAJES

Pasador de horquilla de 5/16" x 2-3/4" Sujetador de anillo

Pasador de horquilla Pasador de horquilla de 5/16' X 2-3/4'

PARA EL RIEL CUADRADO

por los orificios en el

Pasador de horquilla da 5/16 x1-1/2' Sujetador de anillo Pasador de horquilla Sujetador de anillo

Instalación

4 Posicione el abrepuertas de garaje

PRECAUCIÓN

Para evitar daños a la puerta de garaje, apoye el riel del abrepuertas de 2x4 colocada en la sección superior de la puerta.

garaje sobre la madera de

1. Retire el material de embalaje y levante el abrepuertas de garaje sobre una escalera
2. Abra completamente la puerta y coloque una madera de 2x4 (colocada plana) debajo Una madera de 2x4 es ideal para establecer la distancia entre el riel y la puerta. Si la la altura suficiente, necesitará ayuda en este momento. Si la puerta choca con el carro ci levanta, tire del brazo de liberación del carro para desconectar el carro interior y exterior. carro exterior hacia el abrepuertas de garaje. El carro puede permanecer desconectado hasta le indique lo contrario.

PARA EL RIEL EN T

la madera de Conectado Desconectado del riel. excedera no tiene ando se Desfice se que se

PARA EL RIEL CUADRADO

Conectado Desconectado 2x4 2x4 Puerta de una pieza sin guía Todos los otros tipos de puerta

Instalación

5 Cuelgue el abrepuertas de garaje

ADVERTENCIA

Para evitar posibles LESIONES GRAVES debido a la caída de un abrepuertas de FIRMEMENTE a los soportes estructurales del garaje. DEBEN usarse anclajes para instala CUALQUIER soporte en mampostería.

garaje, sujételo concreto si se

HERRAJES

Perno hexagonal de 5/16"-18 x 7/8"

Tuerca de 5:16'-18

La manera de colgar el abrepuertas de garaje dependerá de su garaje. Se muestran dos instalaciones representativas. La suya puede ser diferente. Los soportes colgantes deben estar en ángulo (Figura 1) para ofrecer un apoyo rígido. En techos acabados (Figura 2), fije un soporte de metal sólido a soportes estructurales antes de instalar el abrepuertas. Este soporte y el herraje de sujeción no se suministran.

1. Mida la distancia desde cada lado de la unidad del motor al soporte estructural.
2. Corte ambas piezas del soporte colgante a las longitudes requeridas.
3. Taladre agujeros piloto de 3/16° para los soportes estructurales.
4. Fije un extremo de cada soporte de metal a un soporte estructural coon tornillos tirafondos de 5/16"-18 x 1-7/8" (no se suministran).
5. Sujete el abrepuertas a los soportes colgantes con pernos hexagonales de 5/16'-18 x 7/8', arandelas de seguridad y tuercas.
6. Asegúrese de que el riel esté centrado sobre la puerta (o alineado con el soporte del cabezal si el soporte no está centrado sobre la puerta).
7. Quite la madera de 2x4. Opere la puerta manualmente. Si la puerta choca con el riel, levante el soporte del cabezal.

NOTA: NO vuelva a conectar la alimentación al abrepuertas por ahora.

FIGURA 1
Techo sin terminar

FIGURA 2
Techo terminado

FIGURA 3

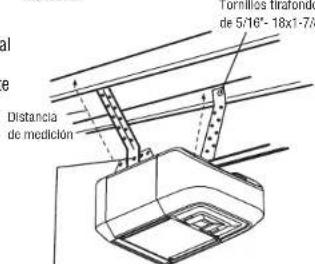

Tor niños trarabond de 5/16"-18x1-7/8 Distancia de medición

Perno hexagonal de 5/16°-18x7/8°, arandela de seguridad de 5/16°, fuerca de 5/16°-18

Instalación

6 Instale las bombillas

PRECAUCIÓN

Para evitar un SOBRECALENTAMIENTO posible del panel del extremo o del por

• Use SOLO bombillas A19.
• NO use bombillas incandescentes de más de 100 W
• NO use bombillas fluorescentes compactas de más de 26 W (equivalente
• NO use bombillas fluorescentes compactas de más de 20 w (equivalente
- NO use bombillas halogenas.

- NO use bombillas de cuello corto o especiales. Las bombillas LED pueden causar radiointerferencia con el control remoto. Use bombillas LED recomendadas aquí: chamberlain.com/bulb.

1. Tire el lente de la luz hacia abajo.
2. Inserte la bombilla.
3. Cierre el lente de la luz

MODELOS 81600 y 81602

Bombilla estándar de 100 vatios (máx.) Pestaña de liberación Bisagra de la lente

Perfants de liberación Dombilla estandar de 100 voltos (max.) Bembilla estandar de 100 voltos (max.) Risagra de la lente

7 Conecte la soga y manija de liberación de emergencia

ADVERTENCIA

aáParasevitar posibles LESIONES GRAVES o la MUERTE por la caída de la puerta de

• Si es posible, use la palanca de liberación de emergencia para desenganchar e
  SOLO cuando la puerta del garaje esté CEBRADA Los resortes déhiles o rotos
  100 nWarta no balanceada podrían causar que la puerta caiga rápido o de forma r
  100 puerta no balanceada pounan causar que la puerta carga rapió o de lonma 1
  • NUNCA use la palanca de liberación de emergencia a menos que la entrada

SOLO • la JUNCA use la manija para abrir o cerrar la puerta. Si se desata el nudo d podría caerse.

1. Inserte un extremo de la soga de liberación de emergencia a través de la n de que "NOTICE" esté boca arriba. Fije con un nudo alto a al menos 1° (2. extremo de la cuerda para evitar que se deslice.
2. Inserte el otro extremo de la soga de liberación de emergencia a través del brazo de liberación del carro. Monte la liberación de emergencia al alcance pero 6 pies (1.83 m) por encima del piso, evitando el contacto con vehículos para el liberación accidental, y fije con un nudo simple.

NOTA: De ser necesario cortar la soga de liberación de emergencia, selle el extremo cortado con un

fósforo o encendedor para evitar que se desate. Asegúrese de que la soga y manija emergencia estén por arriba de todos los vehículos para evitar enredos.

PARA EL RIEL EN T

Brazo de liberación del carro

Instalación

8 Instale el soporte de la puerta

PRECAUCIÓN

Las puertas de garaje de fibra de vidrio, aluminio o de acero liviano REQUE de la instalación del soporte de la puerta. Comuníquese con el fabricante de con el distribuidor de instalación para obtener instrucciones sobre refuerzos del kit de refuerzo. Si no se refuerza la sección superior según lo requerido de fabricante de la puerta, se podría anular la garantía de la puerta.

Se necesita un refuerzo horizontal y vertical para puertas de garaje livianas (fibra de vidrio, aluminio, acero, puertas con paneles de vidrio, etc.) (no se suminatura). Un soporte de refuerzo horizontal debe ser lo suficientemente largo como para ser fijado a dos o-bres soportes verticales. Un soporte de refuerzo vertical debe cubrir la altura del panel superior. Comuníquese con el fabricante de la puerta de garaje o con el distribuidor de instalación para obtener instrucciones sobre refuerzos del abrepuertas o un kit de refuerzo.

NOTA: Muchos kits de refuerzo para puertas permiten la conexión directa del pasador de horquilla y el brazo de la puerta. En este caso, no necesitará el soporte de puerta; proceda al

PUERTAS SECCIONALES

1. Centre el soporte de la puerta en la línea central vertical ya marcada que se instalación del soporte del cabezal. Observe la colocación correcta de la posición (SUBIDA), tal como aparece impreso dentro del soporte.
2. Posicione el borde superior del soporte de 2"-4" (5-10 cm) debajo del borde puerta, O BIEN directamente debajo de cualquier soporte estructural a través de superior de la puerta.
3. Marque, taladre orificios e instale tal como sigue, dependiendo de la construcción puerta:

Puertas metálicas o livianas que usan un soporte de hierro angular vertical soporte del panel de la puerta y en el soporte de la puerta:

• Taladre orificios de sujeción de 3/16". Fije el soporte de la puerta usando dos tornillos autorroscantes. (Figura 1)
• Como alternativa, use dos pernos de 5/16"-18x2", arandelas de seguridad y tuercas (no se suministran). (Figura 2)

Puertas metálicas, aisladas o livianas reforzadas en la fábrica:

- Taladre orificios de sujeción de 3/16". Fije el soporte de la puerta usando los autorroscantes. (Figura 3)

Puertas de madera:

IRÁN • Los artículos para el soporte de la puerta superior e inferior o de lado la puerta artrigos y fije 5/16" a través de la puerta y fije el soporte con pernos de carabrepueras 2" orandelas de seguridad y tuercas (no se suministran). (Figura 4) MOTA: los tornillos autorroscantes de 1/4"-14 x 5/8" no están previstos para su uso en puertas de madera.

Tornillo autorroscante de 1/4"-14 x 5/8"

FIGURA 1

Refuerzo vertical Linea central vertical de la puerta de garaje SUBIDA Tornillo autoroscante de 1/4"-14 x 5/8"

FIGURA 2

Refuerzo vertical Perno de 5/16"-18 x 2" (no se suministra) Soporte de la puerta Arandela de seguridad de 5/16" Tuerca de 5/16"-18 Lina central vertical de la puerta do garaje SUBIDA

FIGURA 3

utiliza para la UP uperior de la a parte de su entre el Linea central vertical de la puerta de garaje SUBIDA Tornillo autorroscante de 1/4"-14 x 5/8"

FIGURA 4

Perno de 5/16" - 18 x 2" (no se suministra) Borde interior de la puerta o Tarjeta de refuerzo SUBIDA Linea central vertical de la puerta de garaje

Instalación

9 Conecte el brazo de la puerta al carro

IMPORTANTE: La ranura en el brazo recto de la puerta DEBE estar orientado en dirección opuesta al brazo curvo de la puerta.

1. Riel en T: cierre la puerta. Desconecte el carro jalando de la manija de liberación de emergencia. Deslice el carro exterior hacia atrás (apartándolo de la puerta) unas 2" (5 cm).
   Riel cuadrado: cierre la puerta. Desconecte el carro jalando de la manija de liberación de emergencia.
2. Fije el brazo recto de la puerta al carro exterior con el pasador de horquilla. Fije con el sujetador de anillo.
3. Fije el brazo curvo de la puerta al soporte de la puerta con el pasador de horquilla. Fije sujetador de anillo.
4. Alínee el brazo recto de la puerta con el brazo curvo de la puerta. Seleccione dos orificios alineados (lo más apartados posible) y fijelos con los pernos, tuercas y arandelas de seguridad.
   NOTA: Si los orificios no se alinean, invierta el brazo recto de la puerta. Seleccione dos orificios alineados (lo más apartados posible) y fijelos con los pernos, tuercas y arandelas de seguridad.
5. Jale de la manija de liberación de emergencia hacia que el brazo de liberación del carro quede horizontal. El carro se volverá a enganchar automáticamente cuando se active el abrepuertas de garaje.

PERNO hexagonal de 5/16'18 x 7/8" Tuerca de 5/16'18 HERRAJES Arandela de seguridad de 5/16" Sujetador de anillo Pasador de horquilla de 5/16' x 1-1/4" Pasador de horquilla de 5/16' x 1"

PARA EL RIEL EN T

Sujetador de anillo Tuerca de 5/16"-18 Arandela de seguridad 5/18" CO Pasador de horquilla de 5/16" x 1" Perno hexagonal 5/16 -18 x 7/8" Pasador de horquilla de 5/16" x 1-1/4"

Sujetador de anillo Arandela de seguridad Tuerca Pasador de horquilla 5/16"x1" Pasador de horquilla 5/16"x1/4" Perno hexagonal

Instale el control de la puerta

1 Instale el control de la puerta: 882LMW

ADVERTENCIA

Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución:

• Asegúrese de que la alimentación NO esté conectada ANTES de instalar puerta.
• SOLO conecte a cables de baja tensión de 12 VOLTIOS.

Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la puerta

• Instale el control de la puerta a la vista de la puerta de garaje, fuera pequeños a una altura mínima de 5 pies (1.5 m) sobre pisos, descansos, otras superficies adyacentes de tránsito, y lejos de TODAS las piezas móvil
  puerta.
• NUNCA permita que los niños operen o jueguen con los botones pulsadores de la puerta o los transmisores del control remoto.
• SOLO active la puerta cuando pueda verse con claridad, esté correctamente no haya obstrucciones al recorrido de la puerta.
• Mantenga SIEMPRE la puerta de garaje a la vista hasta que esté completa NUNCA permita que nadie se ponga en el camino de una puerta que se

INTRODUCCIÓN

Compatible con los accesorios® ymySecurity+ 2.0, ver página 45. Su abrepuertas de garaje compatible con hasta 2 paneles de control inteligentes o 4 de cualquier otro panel de puertas Security+ 2.0. NOTA: Los controles de puertas anteriores de LiftMaster y los productos de terceros no son compatibles.

Instale el control de la puerta a la vista de la puerta de garaje, fuera del alcance una altura mínima de 5 pies (1.5 m) sobre pisos, descansos, escalones u otras superficie adyacentes de tránsito, y lejos de TODAS las piezas móviles de la puerta. Para las cajas de distribución no es necesario taladrar orificios ni instalar los anclajes de yeso. orificios existentes de la caja de distribución.

NOTA: Su producto puede verse diferente al de las ilustraciones.

Tornillo de 6/32' x 1' Anclajes para yeso (?) HERRAJES Tornillo 6A8 x 1' (2)

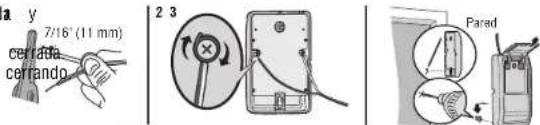

1. Pele 7/16" (11 mm) de aislamiento de un extremo del cable y separe los cabl
2. Conecte un cable a cada uno de los dos tornillos en la parte trasera del c Los cables se pueden conectar a cualquiera de los tornillos.

INSTALACIONES PRE-CABLEADAS: Elija dos cables cualesquiera para conectar, haga nota de cuales cables se usaron de modo que los cables correctos se conecta abrepuertas de garaje en un paso posterior.

1. Marque la ubicación del orificio de montaje inferior y taladre un orificio de 5/4. Instale el tornillo inferior, dejando que sobresalga 1/8" (3 mm) de la pared.

2. Coloque el orificio inferior del control de la puerta sobre el tornillo y deslicelo de loque: colocarlo en su lugar.

3. alcanaete dela niñata de empuje y marque el orificio superior. dalonretireu el control de la puerta de la pared y perfore un orificio de 5/32' para desuperior.

4. Coloque el orificio inferior del control de la puerta sobre el tornillo y deslicelo del hasta control colocarlo en su lugar. Coloque el tornillo superior.

a y 7/16" (11 mm) cer data cerrando 2 3 Parad

45 PANEL DE YESO CAJA DE DISTRIBUCIÓN control de Anclaje para yeso de 6/32" x 1" ningos sequeños a BWB x 1" 6

dalamaciones de Use los 8 PAMEL DE YESO Anclaje para yeso 6AB x 1" CAJA DE DISTRIBUCIÓN 6/32' x 1"

Instale el control de la puerta

1 Instale el control de la puerta: 883LMW

ADVERTENCIA

Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución:

• Asegúrese de que la alimentación NO esté conectada ANTES de instalar
  puerta.
• SOLO conecte a cables de baja tensión de 12 VOLTIOS.

Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la puerta de garaje:

• Instale el control de la puerta a la vista de la puerta de garaje, fuera del alcance de niños pequeños a una altura mínima de 5 pies (1.5 m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito, y lejos de TODAS las piezas móviles de la
  puerta.
• NUNCA permita que los niños operen o jueguen con los botones pulsadores del control de la puerta o los transmisores del control remoto.
• SOLO active la puerta cuando pueda verse con claridad, esté correctamente ajustada y no haya obstrucciones al recorrido de la puerta.
• Mantenga SIEMPRE la puerta de garaje a la vista hasta que esté completamente cerrada. NUNCA permita que nadie se ponga en el camino de una puerta que se está cerrando.

INTRODUCCIÓN

Compatible con los accesorios ^2 ymySecurity+ 2.0, ver página 45. Su abrepuertas de garaje es compatible con hasta 2 paneles de control inteligentes o 4 de cualquier otro panel de control de puertas Security+ 2.0. NOTA: Los controles de puertas anteriores de LiftMaster y los productos de terceros no son compatibles.

Instale el control de la puerta a la vista de la puerta de garaje, fuera del alcance de niños pequeños a una altura mínima de 5 pies (1.5 m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito, y lejos de TODAS las piezas móviles de la puerta. Para las instalaciones de cajas de distribución no es necesario taladrar orificios ni instalar los anclajes de yeso. Use los orificios existentes de la caja de distribución.

NOTA: Su producto puede verse diferente al de las ilustraciones.

HERRAJES

1. Pele 1/4" (6 mm) de aislamiento de un extremo del cable y separe los cables
2. Conecte un cable a cada uno de los dos tornillos en la parte trasera del c
   Los cables se pueden conectar a cualquiera de los tornillos.
3. Monte el control de la puerta con el herraje incluido.

Instale el control de la puerta

2 Conecte el control de la puerta al abrepuertas de 3garégue las etiquetas de advertencia

INSTALACIONES PRE-CABLEADAS: Cuando conecte el control de la puerta al abrepuerta1.dePegarajela etiqueta de advertencia de atrapamiento en la pared cerca del panel asegúrese de utilizar los mismos cables que están conectados al control de la puerta. tachuelas o grapas.

1. Pase el cable blanco y el rojo/blanco desde el control de la puerta hasta al apertillas etiqueta de prueba de inversión de seguridad/liberación del manual en garaje. Fije el cable a la pared y al techo con grapas (no se aplica a las inlistaciones e corintering de la puerta del garaje.

de distribución o precolocadas). No perfore el cable con la grapa ya que puede causar un cortocircuito o abrir el circuito.

1. Pele 7/16" (11 mm) de aislamiento del extremo del cable cerca del abrepuertas

2. Conecte el cable a los terminales rojo y blanco en el abrepuertas de garaje liberar cables del terminal, presione la pestaña con la punta del destornillador.

de causar un de garaje. Para insertar o WARNING

1 2 7/16" (11 mm) 3

Instalar el Protector System®

Introducción

ADVERTENCIA

Asegúrese de que la alimentación NO esté conectada al abrepuertas de garaje el sensor de inversión de seguridad.

Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la puerta de gara

• Conecte y alinee correctamente el sensor de inversión de seguridad. Este dispositivo seguridad requerido NO SE DEBE desactivar.
• Instale el sensor de inversión de seguridad de modo que el haz esté a una altura MAYOR a 6" (15 cm) sobre el piso del garaje.
  dispositivo
  a una altura

IMPORTANTE: Los sensores de inversión de seguridad DEBEN estar conectados y alineados

correctamente antes de que el abrepuertas de garaje se mueva en la dirección de

El Protector System® incluye dos sensores de inversión de seguridad que utilizan un

evitar que la puerta del garaje se cierre. El sensor emisor (LED ámbar) transmite el

receptor (LED verde) cuando ambos están alimentados y alineados. Si una obstrucción

haz de luz mientras la puerta se está cerrando, esta se detendrá y retrocederá hasta

apertura total

Al instalar los sensores de inversión de seguridad, compruebe lo siguiente:

• Que los sensores estén instalados DENTRO del garaje.
• Que las lentes de los sensores estén enfrentadas. IMPORTANTE: No permita que la luz del
  sol llegue directamente al sensor receptor (LED verde).
• Que el haz del sensor no esté a más de 6' (15 cm) del suelo y que el haz de luz no esté
  e el haz de luz no esté
  e luz

ANTES de

instalar

erta de garaí

e:

de

NO

| |

P

y amicaudos jón de hoia

1

on de bajau o un haz

do luz

n un haz

102

lido of hado ucción interrón

[Unreadable]

basta la n

posición

Sensor

r de Invers

segund

dad b' (15

por entc

Cima del s

(No text)

[Non-Text]

(No text)

[Non-Text]

(No text)

[Non-Text]

1 Instale los sensores de inversión de seguridad

Los sensores de inversión de seguridad se diseñaron para engancharse en la gu los soportes de sensores suministrados. Si la guía de la puerta no puede sost sensor, se recomienda una instalación en la pared. El haz del sensor no debe (15 cm) del suelo.

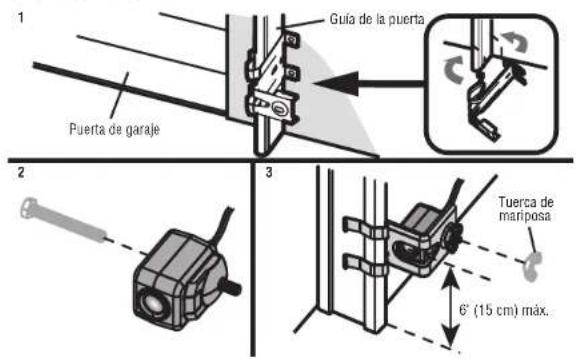

INSTALACIÓN DE LOS GUÍAS DE LA PUERTA

1. Deslice los brazos curvos del soporte del sensor alrededor del borde de Colóquelo en su lugar de forma que el soporte del sensor quede a ras

2. Deslice el tornillo hexagonal por el sensor.

3. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que la lente.

Repita los pasos con el otro sensor de la guía de la puerta opuesta. Ambas enfrentadas entre sí.

Guía de la puerta Puerta de garaje Tuerca de mariposa 6" (15 cm) máx.

INSTALACIÓN EN LA PARED

Asegúrese de que los soportes de cada lado estén apartados de las guías de la pu misma distancia de modo que los sensores se alineen correctamente. Si se requiere r use soportes de extensión 041A5281-1 (no se suministran) o bloques de madera.

ía de Faje puerta son parte del sensor contra la pared con dos tornillos tirafondos (no se ener 2 el Desiante el detornillo hexagonal por el sensor.

esta ^3 . Fijmás de 6 sensor al soporte con la tuerca de mariposa. Asegúrese de que el so la lente.

Repita los pasos con el otro sensor en el lado opuesto de la puerta del garaje. A estar enfrentadas entre sí.

la guía de la puerta de la guía de la pueré del gula de la pueré del el soporte 10 y dustruya lentes deben estar suministra OPCIONAL 0

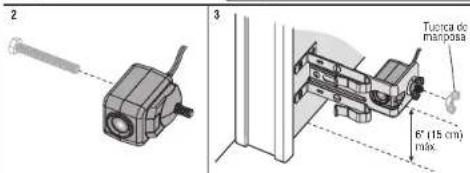

2 3 Tusica do manposa 6" (15 cm) máx

Instalar el Protector System®

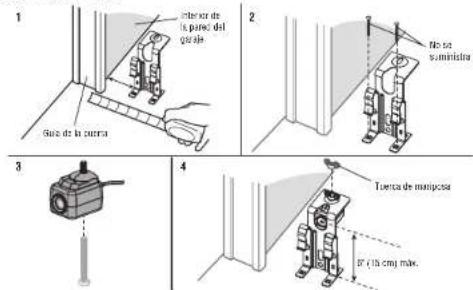

INSTALACIÓN EN EL SUELO

1. Mida la posición de ambos soportes del sensor de modo que queden de la pared y sin obstrucciones.
2. Conecte el soporte al piso con anclajes para concreto (no se suministrar
3. Deslice el tornillo hexagonal por el sensor
4. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que la lente.

Repita los pasos con el otro sensor en el lado opuesto de la puerta del garaje. estar enfrentadas entre sí.

1 Gua de la puerta 2 Fib se transiduta 3 4 Fuerta de manipulca Fib (15 cm) máx.

2 Conectar los sensores de inversión de seguridad

INSTALACIONES PRE-CABLEADAS: Si su garaje tiene un cableado previo para los sensor inversion de seguridad, yea la página 25.

OPCIÓN A - INSTALACIÓN SIN PRECABLEADO

el soporte no cable hasta el abrepuertas de garaje y fijelo. Fije con grapas, pero M

aje. Ambosentes deben Spare los cables del sensor y pele el aislamiento de los extremos. Retuerza cables blancos. Luego, retuerza entre sí los dos cables blanco/negro.
3. Con un destornillador, empuje las pestañas del terminal e inserte los cables bl; terminal blanco. Inserte los cables blanco/negro en el terminal gris.

1 Grapa

2 7/16" (11 mm)

3

Instalar el Protector System®

OPCIÓN B - INSTALACIÓN CON PRECABLEADO

1. Corte los cables del sensor y asegúrese de que quede suficiente cable para cables precolocados de la pared.
2. Separe los cables del sensor y pele el aislamiento de los extremos. Elija de precolocados y pele el aislamiento de los extremos. Elija el mismo color de precolocados para cada sensor.
3. Conecte los cables precolocados a los cables del sensor con tuercas maripos de que los colores correspondan a cada sensor.
4. En el abrepuertas de garaje pele el extremo de los cables ya conectados a Retuerza entre sí los cables del mismo color.
5. Con un destornillador, empuje las pestañas del terminal e inserte el cable d conectado al cable blanco del sensor en el terminal blanco. Inserte el cable conectado al cable blanco/negro del sensor en el terminal gris.

1 Cables de sensor de inversion de seguridad pos de cables es asegúrese Cables precolocados

3SENSORES. Cables del sensor de inversión de seguridad No suministrado Cables precolocados Color or otro Blanco Blanco/Negro Amarillo (por ejemplo) Purpura (por ejemplo)

4 Amarillo Perpura 7/16 (11 mm)

5 Amartillo (por ejemplo) Púrpura (por ejemplo) Para insertar o quitar los cables del terminal, empuje la pestaña con la punta de un destornillador.

Alimentación

1 Conexión de la alimentación

ADVERTENCIA

Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución o incen
- Asegúrese de que la alimentación NO esté conectada al abrepuertas, y alimentación al circuito ANTES de quitar la cubierta para establecer una cableado permanente.
- La instalación de la puerta del garaje y el cableado DEBEN cumplir con TODOS los códigos de construcción y electricidad locales.
- NUNCA use una extensión, un adaptador de dos cables ni cambie el NINGUNA manera para que encaje en el tomacorriente. Asegúrese de que esté conectado a tierra.

Para evitar dificultades en la instalación, no active el abrepuertas de garaje Para reducir el riesgo de descarga eléctrica, el abrepuertas de garaje tiene un tierra mediante una tercera clavija. Este enchufe sólo encajará de una manera con conexión a tierra. Si el enchufe no encaja en el tomacorriente, llame a para instalar uno adecuado.

HAY DOS OPCIONES PARA CONECTAR LA ALIMENTACIÓN:

OPCIÓN A: CABLEADO TÍPICO

1. Enchufe el abrepuertas de garaje en un tomacorriente conectado a tierra.
2. NO ponga en funcionamiento el abrepuertas de garaje en este momento.

CABLEADO TÍPICO

enchufe de

OPCION Bías CABLEADO PERMANENTE

Si el código eléctrico local requiere un cableado permanente, consulte el siguiente procedimiento. Para hacer una conexión permanente a través del orificio de 7/8" en superior de la unidad del motor (de acuerdo con el código local):

en este momento. Quite teno tornillos de la cubierta de la unidad del motor y aparte la cubierta enchude. Que conexión cable a de 3 clavias colocado.

un 3. tomagmente cable negro (de línea) al tornillo en el terminal color cobre; el ca n electricista capacitado en millo en el terminal color plata; y el cable de conexión a tierra de conexión a tierra. El abrepuertas debe estar conectado a tierra.

1. Reinstale la cubierta.

CABLEADO PERMANENTE

Alimentación

2 Alinee los sensores de inversión de seguridad

IMPORTANTE: Los sensores de inversión de seguridad DEBEN estar conectados correctamente antes de que el abrepuertas de garaje se mueva en la directo. Cuando el abrepuertas de garaje reciba alimentación, verifique los sensores de la seguridad. Si los sensores están bien alineados y cableados, ambos LED se en fija.

Área de protección del haz de luz Sensor emisor - LED ámbar Sensor receptor - LED verde El sensor recepti tiene una pegatina en la parte posterior.

Para alinear los sensores de inversión de seguridad:

1. Afloje las tuercas de mariposa.
2. Ajuste los sensores hacia arriba o abajo hasta que ambos LED se enciendan de manera fija,
   lo cual indica que están alineados.
3. Apriete la tuerca de mariposa para fijar el sensor.

Tuerca de maniposa

SOLUCIÓN DE PROBLEMAS DEL SENSOR DE SEGURIDAD

Si algún de los LED del sensor está apagado, el sensor no está recibiendo alim

electrica

Verifique que reciba alimentación en el abrepuertas de garaje.

verifique que el cable del sensor no esté en cortocircuito o roto.

Si el LED del sensor receptor verde está parpadeando, los sensores están obstruido: desalineados.

1. Verifique si hay obstrucciones en el haz de luz del sensor.
2. Alinear los sensores.
3. Si el sensor de recepción (LED verde) está de frente a la luz solar directa, del sensor receptor con el sensor de transmisor y repita el paso 1 Instalar e inversión de seguridad en la página 23 para asegurar un funcionamiento adecuado

Alimentación

3 Verifique que el control de puerta esté bien conectado

Modelos: 81550, 81600, 81602, 81650 y 83650-267

Si el panel de control se instaló y cableó correctamente, el LED de comando detrás de la barra de empuje parpadeará.

Barra de empaje LED DE COMANDO BRANCO BLANCO GRIS

Modelos: 81640

Si el control de la puerta se instaló y cableó correctamente, el LED detrás del botón pulsador parpadeará (883LMW).

Botón pulsador 883LMW

Ajustes

Introducción

ADVERTENCIA

Sin un sistema de inversión de seguridad correctamente instalado, las personas los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consec de la puerta del garaje.

• Un ajuste incorrecto de los límites de recorrido de la puerta del garaje operación correcta del sistema de inversión de seguridad.
• Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de invers seguridad. La puerta DEBE invertir su dirección de movimiento al entrar un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado plano) sobre

PRECAUCIÓN

Para evitar daños a los vehículos, asegúrese de que la puerta completamente una holgura adecuada.

El abrepuertas de garaje está diseñado con controles electrónicos para facilitar la ajustes. Mientras programa el desplazamiento, los botones UP (SUBIDA) y DOWN pueden usar para mover la puerta según sea necesario. Durante la configuración automática, la puerta se abrirá y cerrará automáticamente.

UP (SUBIDA) (Apertura) DOWN (BAJADA) (Clerne)

DOWN (BAJADA) se pueden usar para mover la puerta según sea necesario. BOTONES DE PROGRAMACIÓN

Botón UP (SUBIDA) Botón de ajuste Botón DOWN (BAJADA)

(en particular, uencia del cierre

interferirá con la sión de en contacto con el piso.

abierta proporcione

configuración y los (BAJADA) se de fuerza

BOTONES DE PROGRAMACIÓN

Los botones de programación se encuentran en el lado izquierdo o trasero del panel del abrepuertas de garaje y se utilizan para programar el recorrido. Mientras programa, los botones UP (SUBIDA) y

Ajustes

1 - Programar el recorrido

ADVERTENCIA

Sin un sistema de inversión de seguridad correctamente instalado, las personas los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecido de la puerta del garaje.

• Un ajuste incorrecto de los límites de recorrido de la puerta del garaje operación correcta del sistema de inversión de seguridad.
• Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inver seguridad. La puerta DEBE invertir su dirección de movimiento al entrar un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado plano) sobre

Nota: Mientras programa el desplazamiento, los botones UP (SUBIDA) y DOWN pueden usar para mover la puerta según sea necesario. Durante la configuración automática, la puerta se abrirá y cerrará automáticamente.

1 Mantenga presionado

el botón de ajuste hasta

que el botón UP

(SUBIDA) comience

parpadear y/o se

escuche un pitido.

sensores de inversión de seguridad estará alcance la posición de SUBIDA deseada desconectados durante el proceso de programar el recorrido.

2 Mantenga

presionado el

botón UP

(SUBIDA)

hasta que la

puerta

3 Una vez que la pue

esté en la posición UP

(SUBIDA) deseada,

presione y suelte el botón

de ajuste.

abrepuertas

parpadearán dos veces y el botón UP

comenzará a parpadear.

4 Mantenga

presionado el

botón DOWN

(BAJADA)

hasta que

puerta alcance

(SUBIDA)

la posición de BAJADA

parpadean 5 veces, entonces se ha llegado al límite de tiempo de programación y la límites de desplazamiento no se han fijado. Reinicie el proceso de programar el recorrido.

en

ncia

2 PBO: Configuración de fuerza automática

AQA vez se establecidas manualmente las posiciones de subida y bajada, los sensores de seguría se reconectarán y se tornarán operacionales. Seguidamente, el abrepuertas ingre una operación de detección de fuerza al mover la puerta automáticamente para abrirla abrepuertas de garaje emitirá una alerta visual y audible antes de abrir y cerrar la automáticamente. El abrepuertas de garaje emitirá un pitido tres veces, confirmando de que se ha completado con éxito la configuración de fuerza automática. El ajuste está

Si oye un pitido largo después de que la puerta intenta moverse, entonces no se t satisfactoriamente la configuración de fuerza automática. Vuelva a iniciar el procedimiento del paso 1 de Programar el recorrido.

deseada.

5 Una vez que la puerta esté en la posición DOWN (BAJADA) deseada, presione y suelte el botón de ajuste. Las luces del abrepuertas de garaje parpadearán dos veces. Se completó el proceso de programar el recorrido. Si las luces del abrepuertas de garaje

Ajustes

3 - Probar el sistema de inversión de seguridad

ADVERTENCIA

Sin un sistema de inversión de seguridad correctamente instalado, las personas los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecu cierre de la puerta del garaje.

- El sistema de inversión de seguridad DEBE comprobarse cada mes. - Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de seguridad. La puerta DEBE invertir su dirección de movimiento al con un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado

inver

4 - Probar el sistema Protector® System

en particular,

ADVERTENCIA

Sí m un sistema de inversión de seguridad correctamente instalado, las personas (en los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia cierre de la puerta del garaje.

en contacto

sobrabrael lapispuerta. Coloque una obstrucción en la trayectoria de la puerta.

1 Con la puerta completamente abierta, coloque una tabla de 1-1/2 pulg. (3.8 cm) colocada plana) sobre el piso, centrada debajo de la puerta del garaje.

2 Presione el botón pulsador de control remoto para cerrar la puerta. La puerta dirección de movimiento cuando entre en contacto con la tabla.

Si la puerta se detiene pero no invierte su sentido de movimiento:

1. Repita Programar el recorrido (consulte el paso 1 de Ajuste):
2. Repita la prueba de inversión de seguridad.

Si la prueba sigue fallando, llame a un técnico capacitado en sistemas de puertas.

DEBT INVEST

El abrepuertas de garaje no cerrará desde un control remoto si el LED en cualquier sensores de inversión de seguridad está apagado (alertándole del hecho de que el se mal alineado u obstruido).

Si el abrepuertas de garaje cierra la puerta cuando el sensor de inversión de seguri obstruido (y los sensores no están a más de 6" [15 cm] sobre el piso), llame a capacitado en sistemas de puertas.

Batería de respaldo

1 Instale la batería\*

ADVERTENCIA

Para reducir el riesgo de INCENDIO o LESIONES:

• Desconecte TODA alimentación eléctrica y de batería ANTES de realizar servicio o mantenimiento.
• Use SOLO la pieza # 485LM de LiftMaster para reemplazar la batería
• NO deseche la batería quemándola. La batería puede explotar. Consulte locales las instrucciones especiales para desecharlas.

PRECAUCIÓN

Use SIEMPRE guantes protectores y protectores para la vista al cargar la batería o al cerca del compartimento de la batería.

1. Desenchufe el abrepuertas de garaje.
2. Abra el lente de luz del abrepuertas de garaje. Use un destornillador Phillips para extraer la
   cubierta de la batería en el abrepuertas de garaie.
3. Inserte parcialmente la batería en el compartimento de la batería con los terminales hacia
   afuera.
4. Conecte los cables rojo (+) y negro (-) del abrepuertas de garaje a los terminales correspondientes en la batería.
5. Vuelva a colocar la cubierta de la batería.
6. Enchufe el abrepuertas de garaje.
7. Espere que el LED verde de estado de la batería comience a parpadear antes de continuar con la prueba de la batería.

LED de estado de la batería

2. Probar la batería

1. Desenchufe el abrepuertas de garaje. El LED de estado de la batería se ilumin naranja fijo para indicar que el abridor está funcionando con energía de la bal parpadeará para indicar que la energía de la batería es baja. NOTA: Asegúrese de que el abrepuertas de garaje esté desenchufado.

CUALQUERAbra y cierre la puerta con el control remoto o el control de la puerta. NOTA: El abrepuertas de garaje puede funcionar más lento si la batería no está completamente carga tardará 24 horas en cargarse por completo. las nogmasenchufe el abrepuertas de garaje. Verifique que el LED de estado de la batería parpadeando en verde, lo que indica que la batería se está cargando.

1 trabalar 2 extraer la 3

* Si es aplicable.

Batería de respaldo

3 Cargue la batería

La batería se carga cuando el abrepuertas de garaje está enchufado a un ton alimentación de 120 VCA y requiere 24 horas para cargarse por completo. Una completamente cargada suministra 12 VCC al abrepuertas de garaje hasta por 24 funcionamiento normal durante un corte de electricidad. Una vez restaurada la a batería se recargará en 24 horas. La batería durará aproximadamente entre 1 o normal. Para maximizar la vida útil de la batería y evitar daños, desconecte la abrepuertas de garaje esté desenchufado por un período largo, como en una o invierno.

4 LED de estado de la batería

doEDentMERDEue tenga

bátelás los sistemas están normales.

horas • den LED verde fijo indica que la batería está completamente cargada.

mentación In laLED verde parpadeante indica que la batería se está cargando.

LED añNARANDA: un uso

Baterárepoetado del garaje ha perdido alimentación y está en modo de batería de respuesta de UteranBEDo naranja fijo con un pitido, que suena aproximadamente cada 2 segundo el abrepuertas de garaje funciona con la energía de la batería.

- Un LED naranja parpadeante con un pitido, que suena cada 30 segundos, indic batería está baja.

LED ROJO:

Se debe reemplazar la batería.

Un LED rojo fijo con un pitido, que suena cada 30 segundos, indica que la carga. Ingrese a LiftMaster.com para comprar una batería de repuesto a fin de su sistema funcione durante un corte de electricidad.

NOTA: El LED de estado de la batería es más visible con la luz del abrepuertas de garaje apagada. La

batería no tiene que estar completamente cargada para operar el abrepuertas de garaje.

Funcionamiento

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Para reducir el riesgo de LESIÓN GRAVE o MUERTE:

1. LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES. 10. El sistema de inversión de seguridad DEBE comprobarse cada mes. La | puerta I
2. SIEMPRE mantenga los controles remotos fuera del alcance de los niños. NUNCAvertir la marcha al contacto con un objeto de 1-1/2" (3.8 cm) de alb (o 2x permita que los niños operen o jueguen con los botones pulsadores del controplado) han el piso. Si no se ajusta correctamente el abrepuertas de garaje, aun puerta de garaje o los controles remotos. riesgo de ocasionar LESIONES GRAVES o MUERTE.
3. SOLO active la puerta del garaje cuando esta pueda verse claramente, esté 1 corrANTENA SIEMPRE LA PUERTA DEL GARAJE CORRECTAMENTE EQUILIBRADA ajustada y no haya obstrucciones en el recorrido de la puerta. (consulte la página 4). Una puerta mal balanceada podría NO invertirse cuando
4. SIEMPRE mantenga la puerta del garaje a la vista y lejos de personas y objetos hasta que usar LESIONES GRAVES o la MUERTE. esté completamente cerrada. NADIE DEBE CRUZAR EL CAMINO DE LA PUERTA NOVI Lécnico capacitado en sistemas de puertas DEBE realizar TODAS las reparación
5. NADIE DEBE PASAR DEBAJO DE UNA PUERTA PARCIALMENTE ABIERTA Y PARADLES, conjuntos de resortes y otros herrajes; TODOS están bajo tensión | EXTREI
6. Si es posible, use la palanca de liberación de emergencia para desenganchar, el Paarrevar interferencias con la operación adecuada del abrepuertas de garaje al SOLO cuando la puerta del garaje esté CERRADA. Tenga cuidado al utilizar estandiberobadora en el garaje, desenchufe el abrepuertas de garaje antes de utilizar con la puerta abierta. Los resortes débiles o rotos o la puerta desequilibrada
   hacer que la puerta abierta caiga rápida y/o inesperadamente y aumente el 13 pesgrar de evitar LESIONES PERSONALES GRAVES o la MUERTE por electrocudión, LESIONES GRAVES o LA MUERTE. desconecte TODA la alimentación eléctrica y de batería ANTES de realizar CUALQ
7. NUNCA use la palanca de liberación de emergencia a menos que la entrada del viro para la capacidad o mantenimiento.
   libre de personas y sin obstrucciones.
8. Este sistema del operador viene equipado con una característica de funcionamiento
9. NUNCA use la palanca para abrir o cerrar la puerta del garaje. Si se desata supervada, de la puerta podría moverse de forma inesperada. NADIE DEBE CUZAR cuerda, podría caerse. CAMINO DE LA PUERTA MÓVIL.
10. Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión 16.de NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos seguridad. que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin
    supervisión deben usarse SOLO con puertas seccionales.

17. GUARDE ESTAS INSTRUCCIONES

Funcionamiento

Funciones

Su abrepuertas de garaje está equipado con funciones que le brindan un mayor funcionamiento de la puerta de su garaje.

ALERT2CLOSE

La función Alert2Close proporciona una alerta visual y audible de que se está desatendida.

TEMPORIZADOR DE CIERRE (TTC)

La función TTC cierra la puerta automáticamente después de un período de tiert puede ajustarse mediante un control de puertas activado por TTC (modelos 881L). Antes del cierre de la puerta y durante el mismo, las luces del abrepuertas de abrepuertas de garaje emitirá un pitido.

MYQ

La tecnología myutiliza una señal de 900 MHz para proporcionar comunicación bid entre el abrepuertas de garaje y los accesorios habilitado El cabrepuertas de garaje compatible con hasta 16 accesorios myQ

CONTROLES DE PUERTAS Y CONTROLES REMOTOS SECURITY+ 2.0

Su abrepuertas de garaje ya ha sido programado en la fábrica para operar con que cambia con cada uso, accediendo de manera aleatoria a más de 100 mil nuevos. Compatible con los accesorios y security+ 2.0, ver página 45

NOTA: Los controles remotos y los controles de puertas anteriores de LiftMaster y los productos de terceros no son compatibles.

Accesorios Security+ 2.0	CAPACIDAD DE MEMORIA
Controles remotos	Hasta 12
Controles de la puerta	Hasta 2 paneles de control inteligentes o 4 de cualquier puertas Security+ 2.0
Ingresos sin llave	Hasta 1

THE PROTECTOR SYSTEMSENSORES DE INVERSIÓN DE SEGURIDAD)

Cuando están conectados y alineados correctamente, los sensores de inversión de detectarán una obstrucción en el camino del haz infrarrojo. Si una obstrucción

infrarrojo mientras la puerta se cierra, esta se detendrá y retrocederá hasta la total. Si la puerta está completamente abierta y los sensores de inversión de instalados o están desalineados, la puerta no se cerrará con un control remoto, cerrar la puerta si mantiene presionado el botón en el control de la puerta o

que la puerta quede completamente cerrada. Los sensores de inversión de seguri ciclo de apertura.

LUCES

Las luces del abrepuertas de garaje se encenderán cuando el abrepuertas esté inicialme encontrado, se restaure la alimentación después de la interrupción, o cuando se activa de garaje. Las luces se apagarán automáticamente después de 4-1/2 minutos. Use una incandescente A19 (100 vatios como máximo).

USD DE UNA PUERTA ABREPUERTAS DE GARAJE

El abrepuertas de garaje puede activarse por medio de un control montado en la pai remoto, entrada inalámbrica sin llave o aplicación myQ⊗.

Cuando la puerta está cerrada y el abrepuertas de garaje está activado, se abrirá la puerta estévelan, contacto con una obstrucción durante la apertura, la puerta se detend abrepuertas permitirá un pálido y las luces parpadearán 5 veces. Cuando la puerta está porcentaje diferente de la posición cerrada y el abrepuertas de garaje está activado, se puerta. Si la puerta de garaje entra en contacto con una obstrucción mientras se est puerta invertirá la dirección de movimiento, el abrepuertas emitirá un pitido y las luces deciles. Sin embargo, puede cerrar la puerta si mantiene presionado el botón en el puerta o entrada sin llave hasta que la puerta quede completamente cerrada. Los sensores de inversión de seguridad no afectan el ciclo de apertura. El sensor de seguridad debe estar conectado y alineado correctamente antes de que el abrepuertas o pueda suverse en lo la dirección de bajada.

BATERÍA de DECÓRESPALDO\*

El sistema de batería de respaldo permite la entrada y salida de su garaje, incluso energía. Cuando el abrepuertas de garaje funciona con batería, el abrepuertas de garaje más lento, la luz no funcionará, el LED de estado de la batería se iluminará en co sonará un pitido aproximadamente cada 2 segundos.

*Si corresponde

r otro control de

seguridad

interrumpe el haz

posición de apertura

seguridad no están

Sin embargo. puede

entrada sin llave hasta

idad no afectan el

Funcionamiento

Conexión con su smartphone

El abrepuertas de garaje con Wi-Fi es compatible con hasta 16 accesorios. Habilitados para myQ pueden emparejar hasta 10 dispositivos con la pasarela interna del abrepuertas de garaje con Wi-Fi. Estos dispositivos se pueden controlar con la aplicados mypositivos incluyen

cualquier combinación de abrepuertas de garaje abrepuertas de garaje con Wi-Fi, controles

de luz myQ operadores de puerta® myOperadores de puertas comerciales SeyOpuede agregar una pasarela de internet LiftMaster (828LM) si necesita controlar más de usando la aplicación mySe pueden emparejar hasta 6 dispositivos con el abrepue (controlado por el abrepuertas de garaje a través de 900MHz). Estos dispositivos combinación de controles de 120 myQ monitor de puerta de garaje y portón.

NECESITARÁ:

• Wi-Fi habilitado en un smartphone, una tableta o una computadora portátil
• Conexión a Internet de banda ancha
• Señal Wi-Fi en el garaje (se requiere 2.4 GHz, 802.11b/g/n), vea la página
• Contraseña para su internet doméstica (la cuenta principal del enrutador, no
  invitados)
• Número de serie de ^20 ubicado en el abrepuertas de garaje

DESCARGUE LA APLICACIÓN myQ® PARA CONFIGURAR SU CUENTA Y CONECTARSE

Abra y cierre su puerta, reciba alertas y establezca horarios desde cualquier lu de garaje inteligentes conectados también reciben actualizaciones de software para tengan las funciones más recientes.
El abrepuertas de garaje debe funcionar durante un ciclo completo para poder programación Wi-Fi®.

Descargue la aplicación myQ®.

1. Cree una cuenta y conéctese.

Para obtener más información sobre la conexión de su abrepuertas de garaje, support.chamberlaingroup.com.

ados para myQ garaje con Wi-Fi. ntroles 10 dispositivos tas de garaje incluyen eufalquer 4 red de Botón LEARN (APRENDER) LED Una fur LED en el abespuertas de garaje indicará al estado del Wi-Fi. Consulte la tabla siguientes. Botón LEARN (APRENDER) LED de comando

LED Definición
Azul la	Apagado: el Wi-Fi no está encendido.Parpadeante: el abrepuertas de garaje está en el modo le del Wi-Fi.Sólido: dispositivo móvil conectado al abrepuertas de garaje
Azul y Verde	Parpadeante: intentando conectarse al enrutador.
Verde	Parpadeante: intentando conectarse al servidor de Internet.Sólido: se ha configurado el Wi-Fi y el abrepuertas de conectado a Internet.

NOTAS:

El control de la aplicación N°MyOuncionará si el abrepuertas de garaje está funcionando a batería.

Para borrar los ajustes de Wi-Fi, vea la página 41.

Funcionamiento

Uso del control de puertas multifunción: modelo 882LM

¿¿¿¿ puede acceder a las siguientes funciones al levantar la barra de empuje:

APRENDER UN DISPOSITIVO

Todos los controles remotos, entradas inalámbricas sin llave o®acresables mso

pledebotórproguisador al abrepuertas de garaje al presionar el botón LEARN (APRENDER) c s la pueela e conscndrola página 40.

TRABANpuje se activará

La función LOCK (TRABA) está diseñada para evitar la activación del abrepuertas de g controles remotos y, al mismo tiempo, permitir la activación desde el panel de contro inalámbrica sin llave. Esta función es útil para una mayor tranquilidad cuando la casa ejemplo, en las vacaciones).

ALERTA DE MANTENIMIENTO (MAS)

Esta función ayuda al propietario a garantizar que el sistema del abrepuertas de garaje buenas condiciones. Cuando el abrepuertas de garaje necesite mantenimiento (aproximadam 4500 ciclos de apertura) los LED de comando (amarillo) y de servicio (rojo) comenza de forma alternada. De fábrica, el ajuste de la función MAS está desactivado y se el momento de la instalación. Comuníquese con el proveedor de la instalación para el m

SINCRONIZAR EL CONTROL DE LA PUERTA

Para sincronizar el control de la puerta con el abrepuertas de garaje, presione hasta que el abrepuertas de garaje se active (puede requerir presionarlo 3 vec de la puerta presionando la barra de empuje; cada vez que presione la barra el abrepuertas de garaje.

Barra de empuje LED DE SERVICIO Botón LEARN (APRENDER) Botón LOCK (TRABA) LED DE COMANDO Botón LIGHT (LUZ)

BARRA DE EMPUJE

Presione la barra de empuje para abrir o cerrar la puerta.

BOTÓN DE LUZ

Presione el botón LIGHT (LUZ) para encender o apagar las luces del abrepuertas de garaje. Cuando las luces se encienden, permanecen así hasta que se vuelve a presionar el botón LIGHT (LUZ), o hasta que se activa el abrepuertas de garaje. Una vez activado el abrepuertas de garaje, las luces se apagarán después de un período de tiempo especificado (el ajuste de fábrica es de 4-1/2 minutos). El botón LIGHT (LUZ) no controlará las luces cuando la puerta esté en movimiento.

Funcionamiento

Uso del control de la puerta con botón pulsador: modelo 883LMW

SINCRONIZAR EL CONTROL DE LA PUERTA

Para sincronizar el control de la puerta con el abrepuertas de garaje, presione el botón push (pulsador) hasta que el abrepuertas de garaje se active (puede requerir presionario 3 veces). Pruebe el control de la puerta al presionar el botón pulsador; cada vez que presione el botón pulsador, se activará el abrepuertas de garaje.

Botón pulsador Botón LIGHT/LEARN (LUZ/APRENDER)

BOTÓN PULSADOR

Presione el botón pulsador para abrir o cerrar la puerta.

BOTÓN LIGHT/LEARN (LUZ/APRENDER)

Presione el botón LIGHT (LUZ) para encender o apagar las luces del abrepuertas de garaje. Cuando las luces se encienden, permanecen así hasta que se vuelve a presionar el botón LIGHT (LUZ), o hasta que se activa el abrepuertas de garaje. Una vez activado el abrepuertas de garaje, las luces se apagarán después de un período de tiempo especificado (el ajuste de fábrica es de 4-1/2 minutos). El botón LIGHT (LUZ) no controlará las luces cuando la puerta esté en movimiento.

Funcionamiento

Uso del control de la puerta

TRABA

Sus controles remotos NO funcionarán cuando el modo LOCK (TRABA) esté activo. Sin embargo, su entrada sin llave seguirá permitiendo el acceso a su garaje.

Activación:

Mantenga presionado el botón LOCK (TRABA) durante 2 segundos. El LED de comando parpadeará siempre y cuando la función de trabae esté activada y su control remoto de mano no operará la puerta en este momento.

Desactivación:

Mantenga presionado el botón LOCK (TRABA) nuevamente durante 2 segundos. El LED de comando dejará de parpadear y se reanudará el funcionamiento normal.

SISTEMA DE ALERTA DE MANTENIMIENTO (MAS):

Activación/Desactivación:

Presione y mantenga presionado el botón LEARN (APRENDER). Luego, presione el botón LIGHT (LUZ). El LED de servicio mostrará el estado a través de parpadeos: si está activo mostrará 2 parpadeos y si está desactivado mostrará 3 parpadeos.

Funcionamiento

Control remoto

El control remoto ya ha sido programado en la fábrica para que funcione garaje.

Los modelos más antiguos de controles remotos de LiftMaster NO son compatibles; consultanta presionados el botón LIGHT (LUZ) y el botón pulsador hasta que el página 45 para conocer los accesorios compatibles. La programación se puede realizar a pulsador comience a parpadear.

control de la puerta o el botón learn (aprender) del abrepuertas de garaje. Para pregrado de control accionente adicionales, consulte las instrucciones provistas con el accesorio o visite LiftMaster.com. Sresione el botón del control remoto con el que desee operar su puerta de vehículo está equipado con Hómetak vez requiera un adaptador externo, dependiendo de entrada sin llave:

marca, el modelo y el año de su vehículo. Visite www.homelink.com para obtener más introduzión un número de identificación personal (PIN) de 4 dígitos de su elección del PAGARO DE LA ENTREAMIENTE. COMBIAR EL PIN DE UN CONTROL REMOTO.

U UNA ENTRADA SIN LLAVE MEDIANTE EL BOTÚN PULSADOR DEL CONTRÚO DE LA Programado el código. Repita los pasos anteriores para programar controles remotos o de entrada inalámbrica sin llave adicionales. Si la programación no tiene éxito, programada usando el botón Learn (Aprender). 1. Presione el botón LEARN (APRENDER) dos veces. El LED de comando parentara usando el botón Learn (Aprender).

1. Control remoto: Presione el botón del control remoto con el que desee operar su puerta de garaje.

Entrada sin llave: Introduzca un número de identificación personal (PIN) de 4 dígitos de su elección en el teclado numérico de la entrada sin llave. Luego, presione el botón ENTER (ENTRAR).

Las luces del abrepuertas de garaje parpadearán (o se oirán dos clics) y el LED de comando dejará de parpadear cuando se haya programado el código. Repita los pasos anteriores para programar controles remotos o dispositivos de entrada inalámbrica sin llave adicionales. Si la programación no tiene éxito, programe el control remoto usando el botón Learn (Aprender).

Botón LEARN (APRENDER) LED de comando 0 ???? PIN

PASOS PARA AÑADIR, REPROGRAMAR O CAMBIAR EL PIN DE UN CONTROL O UNA ENTBADA SIN LLAVE MEDIANTE EL BOTÓN PULSADOR DEL CONTROL n su abrepuestas de PUERTA: MODELO 883LMW

: consultantenga presionados el botón LIGHT (LUZ) y el botón pulsador hasta que el alizar a pulcadar comience a parpadear.

Control acdremato:

.com. Si su lo de Presione el botón del control remoto con el que desee operar su puerta de Entrada sin llave:

er más introducción número de identificación personal (PIN) de 4 dígitos de su elección terciado numérico de la entrada sin llave. Luego, presione el botón ENTER (ENTRO REMOTO) para cada en las luces del abrepuertas de garaje (o se oirán dos chasquidos) cuando a programado el código. Repita los pasos anteriores para programar controles remotos o

de entrada inalámbrica sin llave adicionales. Si la programación no tiene éxito, programará usando el botón Learn (Aprender).

Botón pulsador Botón LIGHT/LEARN (LUZ/APRENDER)

1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de garaje.
2. Mantenga presionado el botón del control remoto con el que desee operar. Su cuando las luces del abrepuertas de garaje parpadeen o escuche dos clic.

1 Botón LEARN (APRENDER) LED LEARN (APRENDER) 2 "clic" "clic"

Funcionamiento

Borrar la memoria

BORRE TODOS LOS CONTROLES REMOTOS Y ENTRADAS SIN LLAVE

1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de gse apague el LED de aprender (aproximadamente 6 segundos). Todos los control remoto y de entrada sin llave ahora están borrados. Vuelva a pro accesorio compatible que desee utilizar.

BORRE TODOS LOS DISPOSITIVOS (INCLUIDOS LOS ACCESORIOS HABILITADOS PARA my@)

1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de se apague el LED de aprender (aproximadamente 6 segundos).
2. Inmediatamente mantenga presionado el botón LEARN (APRENDER) nuevamente se apague el LED de aprender. Todos los códigos ahora están borrados, cualquier accesorio compatible que desee utilizar.

BORRE LA RED Wi-Fi® DEL ABREPUERTAS DE GARAJE

1. Mantenga presionado el botón negro de ajuste en el abrepuertas de garaj pitidos (aproximadamente 6 segundos).

Botón LEARN (APRENDER) Botón negro de ajuste

Abrir la puerta manualmente

ARaje hasta que Códigos del Parna extra posibles LESIONES GRAVES o la MUERTE por la caída de la puerta de programar. Si es posible, use la palanca de liberación de emergencia para desenganchar e SOS SOLO cuando la puerta del garaje esté CERRADA. Los resortes débiles o rotos puerta no balanceada podrían causar que la puerta caiga rápido o de forma r • NUNCA use la palanca de liberación de emergencia a menos que la entrada o araje hasta libre de personas y sin obstrucciones. • NUNCA use la manija para abrir o cerrar la puerta. Si se desata el nudo d e hasta potua caerse.

PARA EL RIEL EN T

Desconecte el carro

asta que uiga 3 La puerta debe estar completamente cerrada si es posible. 2. Jale la manija de liberación de emergencia hacia abajo.

Vuelva a conectar el carro

La función de bloqueo evita que el carro se vuelva a conectar automáticamente.

1. Tire de la palanca de liberación de emergencia hacia abajo y hacia atrás (hacia el abridor). A continuación, la puerta se puede subir ¿nagar manualmente tantas veces como sea necesario.
2. Para desactivar la función de bloqueo, tire de la palanca hacia abajo. El carro se reconectará con la siguiente operación de UP (SUBIDA) o DOWN (BAJADA), sea manualmente o mediante el uso del control de la puerta o el control remoto.

Mantenimiento

Programa de mantenimiento

MENSUAL

• Opere la puerta manualmente. Si no está balanceada o está atascada, llam capacitado en sistemas de puertas.
• Verifique que la puerta se abra y cierre completamente. Ajústela si es ne página 30.
• Pruebe el sistema de inversión de seguridad. Ajústelo si es necesario, vea

ANUAL

• Engrase los rodillos, los cojinetes y las bisagras de las puertas. El abrep requiere lubricación adicional. No engrase las guías de la puerta.
• Pruebe la batería de respaldo y considere reemplazar la batería para garam abrepuertas de garaje funcione durante un corte de electricidad; vea la pág probar la batería de respaldo.

CADA DOS O TRES AÑOS: SOLO PARA EL RIEL EN T

- Use un trapo para quitar la grasa del riel del abrepuertas de garaje. delgada de grasa de litio blanco encima y debajo de la superficie del carro.

AVISO: Este dispositivo cumulo con la parte 15 de las reglas de la FCC y de equipos RSS exentera licencia de l'innovation. Science and Economic Development Canada. El funcionamiento está sujeto a las siguientes des condiciones: (1) este dispositivo no puede causar interferencia darima, y (2) este dispositivo debe aceptar toda interferencia recibida, incluso la que puede causar un funcionamiento indeseado. Los cambios y las modificaciones a esta unidad que no sean aprobados en forma expresa por la parte responsable del cumplimiento pueden invalidar el permiso del usuario para operar el equipo.

Este dispositivo debe instalarse para asegurarse de mantener una distancia mínima de 20 cm (8 pulg.) entre los usuarios/transcintos y el dispositivo.

Este dispositivo se ha probado, y se ha hallado que cumple con los límites de un dispositivo digital de clase B, de acuerdo con la parte 15 de las reglas de la FCC y de la norma ICES de Industry Canada. Estas límites están diseñados para brindar una protección razonable contra la interferencia darina en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radio/fluencia y, si ne se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjuéciales en las radiocommunicaciones. Sin embargo, no existe garantía de que no occura interferencia en una instalación en particular. Si este equipo efectivamente causa interferencia darina a la recepción de radio o televisión, lo cual puede determinarse apagando y encandiendo el equipo. Se recomienda al usuario que trate de corregir la interferencia realizarzo uno o varios de los siguientes pasos:

* Cambiar de dirección o de lugar la antena receptora.
- Aumentar la separación entre el equipo y el receptor.
- Conectar el equipo en un tomacorridente en un circuito diferente de donde este conectado el receptor.
- Consultar al concesionario o a un técnico de radio/TV con experiencia para que le ayuda.

Batería del control remoto

ADVERTENCIA

Para evitar posibles LESIONES GRAVES o la MUERTE:
NUNCA permita que las baterías estén al alcance de los niños pequeños.
la náma Si alguien ingiere una batería, llame inmediatamente al médico.
Para reducir el riesgo de incendio, explosión o quemaduras químicas:
• Reemplazar ÚNICAMENTE con baterías de botón CR2032 de 3 V.
ertas. DO grecarga,º desmontar, calentar por encima de 212 °F (100 °C) ni incinerar.

garantipara que emplazar la batería, haga palanca página 32 medio primero y luego en cada lado

con la presilla de la visera. Inserte la

batería de repuesto con el lado positivo

Vuelva paraplicaribauna Reemplace las baterías riel com baterías deslizar el botón CR2032 de 3 V solamente. Deseche las baterías agotadas correctamente.

891LM 893L

Resolución de problemas

Tabla de diagnóstico

Su abrepuertas de garaje está programado con funciones de autodiagnóstico. Las flechas UP (SUBIDA) y DOWN (BAJADA) en el abrepuertas de garaje parpadearán los códigos de diagnóstico.

CÓDIGO DE DIAGNÓSTICO SÍNTOMA SOLUCIÓN
La flecha (Subida)	Up parpadea	La flecha (Bajada)	Down parpadea
1		1	El abrepuertas de garaje no se cerrará.
1		2	El abrepuertas de garaje no se cerrará.
1		3	El control de la puerta no funcionará.
1		4	El abrepuertas de garaje no se cerrará.
1	5 La puerta se mueve	6-8" (15-20 cm) y se detiene o retrocede.	Los sensores de inversión de seguridad no están instalados, conectados o los cables podrían estar cortados. Inspeccione los cables del sensor en busca de un cable desconectado o cc
			Hay un cable en cortocircuito o invertido en los sensores de inversión de seguridad. Inspeccione el cable del sensor de seguridad en todos los puntos de conexión y grapas, reemplace corrija según sea necesario.
			Los cables del control de la puerta están en cortocircuito o el control de la puerta está averiado. Inspeccione los cables del control de la puerta en todos los puntos de conexión y reemplace el cable o corrija según sea necesario.
			Los sensores de inversión de seguridad no están alineados o tuvieron una obstrucción momentánea. Vuelva a alinear ambos sensores hasta que ambos LED estén encendidos Asegúrese de que nada cuelgue ni esté montado sobre la puerta que pueda interrum de los sensores mientras se cierra.
			Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como roto o una traba de la puerta, y corrija según corresponda. Verifique las conexiones el módulo de desplazamiento y en la tarjeta lógica. Reemplace el módulo de desplaza necesario.
			No hay movimiento, solo se oye un clic.
			Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Reemplace la tarjeta lógic necesario.
			El abrepuertas emite un ruido por 1-2 segundo y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como roto o una traba de la puerta, y corrija según corresponda. Reemplace el motor de
1		6	La puerta rueda después de detenerse por completo.
2	1-5 No hay movimiento ni sonido. Reemplace la tarjeta lógica.
3	2 No se pudo establecer	el recorrido o retener la posición.	Verifique que el módulo de desplazamiento esté bien ensamblado y reemplácelo de ser
3	3 El LED de estado de constantemente en verde. *		Error en el circuito de carga de la batería de respaldo, reemplace la tarjeta lógica.

Resolución de problemas

CÓDIGO DE DIAGNÓSTICO SÍNTOMA SOLUCIÓN
La flecha Up (Subida) parpadea	La flecha Down (Bajada) parpadea
4 1-4 La puerta se mueve, se detiene o retrocede. El abrepuertas emite un pitido y las luces	Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como parpada antraba de la puerta, y corrija según corresponda. Si la puerta se atasca o adl técnico capacitado en sistemas de puertas. Si la puerta no se atasca ni adhiere, inten el recorrido (consulte la página 30).
4 5 La puerta se mueve 6-8" (15-20 cm) y se detiene o retrocede.	Error de comunicación en el módulo de desplazamiento. Verifique que las conexiones de desplazamiento y reemplácelo de ser necesario.
4 6	El abrepuertas de garaje no se cerrará.	Los sensores de inversión de seguridad no están alineados o tuvieron una obstrucción momentánea. Vuelva a alinear ambos sensores hasta que ambos LED estén encendidos fijos y no Asegúrese de que nada cuelgue ni esté montado sobre la puerta que pueda interrumpi los sensores mientras se cierra.

El abrepuertas de garaje NO entra en el modo LEARN (APRENDER) del Wi-Fi El control remoto de mi vecino abre mi puerta de garaje:
- Después de la instalación inicial del abrepuertas de garaje, este deberá completar launmemoria de su abrepuertas de garaje y reprograme el control remoto.
entero (abrirse y cerrarse) antes de que se pueda activar el modo LEARIEL (AbreteURR) de mi vehículo no se programa con mi abrepuertas de garaje:
Wi-Fi. Según la marca, modelo y año de su vehículo, puede requerir un adaptador externo.
- Si ha habido un corte de luz reciente, el abrepuertas de garaje deberá completar Helielik.com para obtener más información.
entero antes de que se pueda activar el modo LEARN (APRENDER) del Wi-Fi.
Consulte la página 36 para activar el modo LEARN (APRENDER) del Wi-Fi.
El abrepuertas de garaje no se puede conectar a su red Wi-Fi doméstica:
- Asegúrese de haber ingresado correctamente el número de sanéva mgQ
intentarlo. Los caracteres ^® no¡sponibles son solo A-F y 0-9.
- La señal Wi-Fi es débil en el garaje. Asegúrese de que la señal Wi-Fi llegue al garaje,
consulte la página 4 o visite LiftMaster.com/Customer-Support para obtener más
información.
Mi puerta no se cierra:
El sensor de inversión de seguridad debe estar conectado y alineado correctamente antes de que el abrepuertas de garaje pueda moverse en la dirección de bajada.
- Compruebe que no haya atascos u obstrucciones en el recorrido del piso del garaje.
- El sensor de inversión de seguridad debe estar conectado y alineado correctamente antes
de que el abrepuertas de garaje pueda moverse en la dirección de bajada.
- Verifique que los sensores de inversión de seguridad estén correctamente
instalados, alineados y sin obstrucciones.

Accesorios

878MAX Ingreso sin llave inalámbrico MAX:

Para usar fuera de la casa a fin de acceso al garaje mediante un PIN de Funciona con TODOS los abrepuertas LiftMaster desde el año 1993 hasta el

893MAX Control remoto MAX de 3 botones:

Compatible con los abrepuertas de garaje LiftMaster fabricados desde 1993. Incluye presilla de visera.

880LMW Panel de control inteligente:

Muestra la temperatura, la hora y un diagnóstic de sistema; incluye una barra de empuje para abrir y cerrar la puerta y una función de blo para mayor seguridad. Compatible con Security+ 2.0 y Wi-Fi.

819LMB myQ ® Home Bridge:

Agregue compatibilidad ApplehomeKit™ a abrepuertas de garaje con®. muse Siri para abrir, cerrar y verificar el estado puerta.

Apple es una marca comercial de Apple Inc., registrada en los EC 0U y otros países. Iom:Kit es una marca comercial de Apple Inc.

891LM Control remoto con un solo botón:

Compatible con los abrepuertas de garaje LiftMaster fabricados desde 1993. Incluye presilla de visera.

882LMW Panel de control multifunción:

Compatible con Security+ 2.0 y Wi-Fi.

485LM Batería de 12 V para el sistema de respald@74UT Control remoto universal miniatura:

Brinda energía de respaldo al abrepuert garaje.

El control remoto universal miniatura se puede programar para activar hasta dos productos, como un abrepuertas de garaje, controles de luz, un operador de puerta o un operador de puerta comercial.

380UT

Control remoto universal:

El control remoto universal miniatura se puede programar para activar hasta dos productos, como un abrepuertas de garaje, controles de lu®, un operador de puerta o un operador de comercial.

881LMW Panel de control de detección de movimien886LMW Panel de control de detección de movimiento:

con control de temporizador para cerrar Panel de control multifunción con senso movimiento que enciende automáticamente luces del abrepuertas cuando detecta qu persona entra al garaje. Compatible con Security+ 2.0 y Wi-Fi.

Panel de control multifunción con sensor de movimiento que enciende automáticamente las luces del abrepuertas cuando detecta que una persona entra al garaje. Compatible con Security+2.0 y Wi-Fi.

Garantía

PERÍODO DE GARANTÍA
Modelos Piezas Motor Accesorios Cinta	Batería de respaldo*
816008165081640	1 año 4 años 1	año N/D N/D
81602 1 año 4 años 1 año N/D 1	año
81550 1 año 4 años 1 año 10 años	N/D
83650-267 1 año Vitalicia 1 año N/D	N/D

El funcionamiento correcto de este producto depende del cumplimiento de las instrucciones relativas a la instalación, el funcionamiento, el mantenimiento y las pruebas. No cumplir estrictamente con esas instrucciones anulará en su totalidad a esta garantía limitada.

Si durante el período de garantía limitada este producto parece tener un defecto que está cubierto por esta garantía limitada, llame a la línea gratuita 1-800-528-9131 antes de desmontar dicho producto. Se le informará sobre las instrucciones de desmontaje y envío cuando llame. Luego envíe el producto o componente, con envío prepagado y asegurado como se le instruya, a nuestro centro de servicio para la reparación bajo garantía. Incluya una breve descripción del problema y un recibo de prueba de compra fechado con cualquier producto devuelto para su reparación bajo la garantía. Los productos devueltos al Vendedor para su reparación bajo la garantía, una vez que los reciba el Vendedor y se confirmen como defectuosos y cubiertos por esta garantía limitada, serán reparados o reemplazados (a elección exclusiva del Vendedor) sin costo para usted y devueltos con el envío prepagado. Las piezas defectuosas serán reparadas o reemplazadas por piezas nuevas o reconstruidas en fábrica a discreción del Vendedor. [Usted es responsable de los costos incurridos al desinstalar y/o reinstalar el producto o cualquier componente].

TODAS LAS GARANTÍAS IMPLICITAS PARA EL PRODUCTO, INCLUIDAS, PERO SIN LIMITARSE A, CUALQUIER GARANTÍA IMPLICITA DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, TIENEN UNA DURACIÓN QUE SE LIMITA AL PERÍODO DE GARANTÍA LIMITADA APLICABLE ESTABLECIDO ANTERIORMENTE PARA LOS COMPONENTES RELACIONADOS, Y NO EXISTIRÁ NI SE APLICARÁ NINGUNA GARANTÍA IMPLÍCITA DESPUÉS DE DICHO PERÍODO. Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, por lo que es posible que la limitación anterior no sea aplicable en su caso. ESTÁ GARANTÍA LIMITADA NO CUBRE LOS DAÑOS QUE NO SE DEBAN A DEFECTOS, LOS DAÑOS DEBIDOS UNA INSTALACIÓN, FUNCIONAMIENTO O CUIDADO INADECUADOS (INCLUIDOS, PERO SIN LIMITARSE A, EL ABUSO, MAL USO, FALTA DEL MANTENIMIENTO RAZONABLE Y NECESARIO, LAS REPARACIONES NO AUTORIZADAS O CUALQUIER ALTERACIÓN DE ESTE PRODUCTO), LOS CARGOS POR REINSTALAR UNA UNIDAD REPARADA O REEMPLAZADA, EL REEMPLAZO DE ARTÍCULOS CONSUMIBLES (POR EJEMPLO, LAS BATERÍAS EN LOS TRANSMISORES DEL CONTROL REMOTO Y LAS BOMBILLAS), O LAS UNIDADES INSTALADAS PARA USO NO RESIDENCIAL. ESTÁ GARANTÍA LIMITADA NO CUBRE NINGÚN PROBLEMA CON, O RELACIONADO CON, LA PUERTA DEL GARAJE O EL HERRAJE DE LA PUERTA DEL GARAJE, INCLUIDOS, PERO SIN LIMITARSE A, LOS RESORTES DE LA PUERTA, LOS RODILLOS DE LA PUERTA, LA ALINEACIÓN DE LA PUERTA O LAS BISAGRAS. ESTÁ GARANTÍA LIMITADA TAMPOCO CUBRE NINGÚN PROBLEMA CAUSADO POR LAS INTERFERENCIAS. BAJO NINGUNA CIRCUNSTANCIA, EL VENDEDOR SERÁ RESPONSABLE DE DAÑOS CONSECUENTES, INCIDENTALES O ESPECIALES QUE SURJAN EN RELACIÓN CON EL USO O LA INCAPACIDAD DE USO DE ESTE PRODUCTO. EN NINGÚN CASO LA RESPONSABILIDAD DEL VENDEDOR POR EL INCUMPLIMIENTO DE LA GARANTÍA, EL INCUMPLIMIENTO DEL CONTRATO, LA NEGLIGENCIA O RESPONSABILIDAD ESTRICTA EXCEDERÁ EL COSTO DEL PRODUCTO CUBIERTO POR EL PRESENTE. NINGUNA PERSONA ESTÁ AUTORIZADA A ASUMIR POR NOSOTROS NINGUNA OTRA RESPONSABILIDAD EN RELACIÓN CON LA VENTA DE ESTE PRODUCTO.

Algunos estados y provincias no permiten la exclusión o limitación de daños emergentes, incidentales o especiales, por lo que es posible que la limitación o exclusión anterior no sea aplicable en su caso. Esta garantía limitada le otorga derechos legales específicos, y también puede tener otros derechos que varían de estado a estado y de provincia a provincia.

*Si corresponde

Guía de seguridad y mantenimiento del abrepuertas de garaje automático

Seguridad del abrepuertas de garaje: una solución automática

Una puerta de garaje es el objeto móvil más grande de la casa. Una puerta de garaje y un abrepuertas mal ajustados pueden ejercer una fuerza letal cuando la puerta se cierra, lo que podría provocar que niños o adultos queden atrapados y que se produzcan lesiones o la muerte.

La instalación, operación, mantenimiento y prueba adecuados de la puerta del garaje y el abrepuertas automático son necesarios para proporcionar un sistema seguro y sin problemas. La operación descuidada o permitir que los niños jueguen o usen los controles del abrepuertas de garaje son situaciones peligrosas también que pueden conducir a resultados trágicos. Algunas precauciones simples pueden proteger a su familia y amigos de posibles daños. Lea atentamente los consejos de seguridad y mantenimiento de esta guía y consérvela como referencia. Verifique el funcionamiento de la puerta y abrepuertas de su garaje para asegurarse de que funcionen de manera segura y sin problemas. Asegúrese de leer toda la Información importante de seguridad que se encuentra en el manual del abrepuertas de garaje, ya que este proporciona más detalles y consideraciones de seguridad que los que se pueden proporcionar con esta guía.

Los abrepuertas de garaje no son juguetes

Hable con sus hijos sobre la seguridad de la puerta del garaje y del abrepuertas. Explique el peligro de quedar atrapado debajo de la puerta.

Manténgase alejado de una puerta en movimiento. Botón pulsador mont

nto. botón pulsador montado en la pared debe estar fuera

del alcance de los niños, al menos a 5 pies de la de apoyo más cercana y lejos de todas las partes m Monte y use el botón donde pueda ver claramente la del garaje al cerrarse.

Mantenga los transmisores y controles remotos alcance de los niños. No permita que los niñ utilicen los transmisores u otros dispositivos de remoto.

fuera de los quequen lo control

Mantenga la puerta a la vista hasta que se cierre | completo cuando utilice el botón pulsador o transmisor montado en la pared.

El mantenimiento de rutina puede prevenir tragedias

Haga que la inspección y prueba mensual de la puerta de su garaje y el sistema de apertura sean parte de su rutina habitual. Revise el manual del propietario tanto para la puerta como para el abrepuertas. Si no tiene los manuales del propietario, comuníquese con el (los) fabricante(s) y solicite una copia para su(s) modelo(s) específico(s). Busque el número de modelo del abrepuertas en la parte posterior de la unidad de alimentación.

ADVERTENCIA: LOS RESORTES ESTÁN SOMETIDOS A ALTA TENSIÓN. SOLO PERSONAS CALIFICADAS DEBEN AJUSTARLOS.

Verifique visualmente la puerta y la instalación:

• Comenzando con la puerta en la posición cerrada, use la desconexión manual en el abrepuertas para desconectar la puerta.
• Busque signos de desgaste o daños en las bisagras, rodillos, resortes y paneles de puertas.
• Estas piezas pueden requerir lubricación periódica. Consulte el manual del propietario para obtener información sobre el mantenimiento sugerido.
• Si hay signos evidentes de dañó, comuníquese con un técnico capacitado en sistemas de puertas para obtener ayuda.
• Verifique que la altura de la fotocélula no sea superior a 6" desde el piso del garaje.

Pruebe que la puerta funciona correctamente:

• Abra y cierre la puerta manualmente utilizando manijas o puntos de agarre adecuados.
• La puerta debe moverse libremente y sin dificultad.
• La puerta debe permanecer en equilibrio y parcialmente abierta a 3 o 4 pies sobre el piso.
• Si detecta algún signo de funcionamiento incorrecto, comuníquese con un técnico capacitado en sistemas de puertas para obtener ayuda.

Pruebe las características de seguridad del abrepuertas:

• Vuelva a conectar el abrepuertas a la puerta usando la desconexión manual y abra la
• Coloque una tabla de 2x4 plana en el camino de la puerta (1) e intente cerrarla (2)
cuando entre en contacto con la tabla de 2x4 y luego invertir la dirección de movin
• Bloquee el sensor fotoeléctrico moviendo un objeto frente al sensor e intente cerrar la puerta
debe cerrarse a menos que el botón pulsador montado en la pared se mantenga presionado manualmente
durante el funcionamiento

• Si el abrenuertas no funciona como se describe. comuníquese con un técnico capacitado en sistemas de

Piezas de repuesto

Modelos 81600, 81602, 81640, 81650 y 83650-267

Para el riel cuadrado, consulte las instrucciones incluidas en el LMSSRKIT.

PIEZAS PARA MONTAR EL RIEL

	Descripción	Número	de	pieza
1	Cadena	-	para	puerta	de 7 pies 041D3484
	Cadena	-	para	puerta	de 8 pies 041D3483
	Cadena	-	para	puerta	de 10 pies 041D3485
2	Soporte	de	polea	de cadena	041A4813
3	Conector	maestro			004A1008
4	Riel	de	una	pieza	de 7 pies (2.1 m) 1707LM
	Riel	de	una	pieza	de 8 pies (2.4 m) 1708LM
	Riel	de	una	pieza	de 10 pies (3 m) 1710LM
5	El conjunto del carro incluye: 041A3489
	Eje enroscado (1), tuercas (2), arandela (1), pasador de horquilla (1), anillo (1),enlace maestro (1),extensión de la cadena
6	Eje roscado del carro 041A6689
	No se muestra
	Grasa para riel K083A0011-1

	Descripción	Número	de pieza
1	Control de la puerta con botón pulsador Modelo 81640
2	Panel de control multifunción Modelos 81600, 81602, 81650 y 83650-82LMW 267
3	Control remoto de 1 botón Modelo 81640
4	Control remoto de 3 botones Modelos 81600, 81602, 81650 y 83650-893LM 267

PIEZAS DE INSTALACIÓN

	Descripción	Número de pieza
1	Brazo curvo de la puerta	041B0035B
2	Soporte de la puerta con pasador horquilla y sujetador	041A5047
3	Soga y manija de liberación de emergencia	041A2828
4	Soporte del cabezal con pasador de 041A4353 horquilla y sujetador	041A4353
5	Presilla del visor del control remotd K029B0137	041-0155-000
6	Soporte del sensor de seguridad	041-0155-000
7	Kit de sensor de seguridad con 041B00358-000 receptores y emisores con cable de 3 conductores de 3 pies (0.9 m)	041B00358-000
8	Brazo recto de la puerta	4178B0034B
9	Cable blanco y rojo/blanco	041B4494-1
10	Batería de litio CR2032 de 3 V	K010A0020
11	Soportes de extensión (opcional)	041A5281-1
	No se muestra
	Bolso de herraje de instalación	041A2770-6
	Guía del usuario	114-5711-010

Modelos 81600 y 81602

PIEZAS DEL ABREPUERTAS DE GARAJE

Descripción Número de pieza
1	Piñón y cubierta del piñón	041B5348-2
2	Panel del extremo con portalámparas Modelo 81600 Modelo 81602	041A7756-1 041A7618
3	Lente de luz	041A7562
4	Portalámparas	041C0279
5	Cubierta	041-0133
6	Motor con módulo de desplazamiento	041D8006-1
7	Módulo de recorrido	041D8071-4
8	Panel del extremo de la tarjeta lógica	041D0233-3
9	Tarjeta lógica	050DCTB
10	Batería de respaldo (solo para el modelo 81602)	485LM
No se muestra
	Arnés del cable	041D9069
	Transformador Modelo 8160W Modelo 8160WB	041A7635-1 041D0277-1
	Cable de alimentación	041B4245-1
	Bloque del terminal	041A3150

Piezas de repuesto

Modelos 81640 y 81650

PIEZAS DEL ABREPUERTAS DE GARAJE

	Descripción Número de pieza
1	Cubierta del piñón	031D0380M
2	Engranaje y piñón	041C4220A
3	Engranaje de accionamiento y sin fin	041A2817
4	Panel del extremo delantero con todas las etiquetas	041A8393
5	Portalámparas	041C0279
6	Lente de luz	K108D0079M
7	Condensador	030B0532-1
8	Soporte del condensador	K012A0373
9	Motor universal	041D7440
10	Módulo de recorrido	041D7742-7
11	Cubierta	041D9018
12	Tarjeta lógica	050ACTWF
13	Panel del extremo de la tarjeta lógica	041D0239-1
	No se muestra
	Cable de alimentación	041B4245-1
	Bloque del terminal	041A3150
	Amés del cable	041A7946

Resolución de problemas

Model 83650-267

INFORMACIÓN DE CONTACTO:

Use el número de pieza, el nombre de la pieza o el número de r encontrar la información que necesita.

Para las piezas, vaya a la siguiente dirección: LiftMaster.com/parts

Para obtener ayuda y solucionar problemas, diríjase a la siguiente direc support.chamberlaingroup.com

Piezas de repuesto

Modelo 81550

PIEZAS PARA MONTAR EL RIEL

	Descripción	Número	de	pieza
1	Cinta - para puerta de 7 pies 041A5434-11A
	Cinta - para puerta de 8 pies 041A5434-13A
	Cinta - para puerta de 10 pies 041A5434-14A
2	soporte de polea y cinta				041B5424
3	Conector maestro				004A1008
4	Riel de una pieza de 7 pies (2.1 m) 2777BD
	Riel de una pieza de 8 pies (2.4 m) 2778BD
	Riel de una pieza de 10 pies (3 m) 2770BD
5	El conjunto del carro incluye: 041B3869-3A
	Conector maestro (2),Pasador de horquilla (1), Anillo (1),Pasador de cinta (1), Eje roscado (1) yConjunto del tensor (1)
6	Conjunto del tensor				041B4103
7	Eje roscado del carro				041A6689

ACCESORIOS

Descripción Número de pieza
1	Panel de control multifunción			882LMW
2	Control remoto de 3 botones			893LM

PIEZAS DE INSTALACIÓN

	Descripción	Número de pieza
1	Brazo curvo de la puerta	041B0035B
2	Soporte de la puerta con pasador 041A5047-1 horquilla y sujetador
3	Soga y manija de liberación de 041A2828 emergencia
4	Soporte del cabezal con pasador 041A4353-1 horquilla y sujetador
5	Presilla del visor del control remotdK029B0137
6	Soporte del sensor de seguridad 041-0155-000
7	Kit de sensor de seguridad con 041B0035-000 receptores y emisores con cable de 3 conductores de 3 pies (0.9 m)
8	Brazo recto de la puerta	4178B0034B
9	Cable blanco y rojo/blanco	041B4494-1
10	Batería de litio CR2032 de 3 V K010A0020
11	Soportes de extensión (opcional)	041A5281-1
	No se muestra
	Bolso de herraje de instalación	041A2770-6
	Guía del usuario	114-5711-010

	Descripción Número de pieza
1	Cubierta del piñón	041A4371
2	Engranaje y piñón	041A4885-4
3	Engranaje de accionamiento y sin fin	041A2817
4	Panel del extremo delantero con todas las etiquetas	041A8393
5	Portalámparas	041C0279
6	Lente de luz	K108D0079M
7	Condensador	030B0532-1
8	Soporte del condensador	K012A0373
9	Motor universal	041D7440
10	Módulo de recorrido	041D7742-7
11	Cubierta	041D9018
12	Tarjeta lógica	050ACTWF
13	Panel del extremo de la tarjeta lógica	041D0239-1
14	Cable de alimentación	041B4245-1
	No se muestra
	Amés del cable	041A7946
	Bloque del terminal	041A3150

INFORMACIÓN DE CONTACTO:

Use el número de pieza, el nombre de la pieza o el número de i encontrar la información que necesita.

Para las piezas, vaya a la siguiente dirección: LiftMaster.com/parts

Para obtener ayuda y solucionar problemas, diríjase a la siguiente dire support.chamberlaingroup.com
