Easycut 40 - Trancheuse GYS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 40 A, Tension : 230 V, Épaisseur de coupe : jusqu'à 20 mm
Utilisation	Idéale pour la découpe de matériaux tels que l'acier, l'aluminium et le plastique.
Maintenance et réparation	Vérifier régulièrement l'état des consommables, nettoyer les filtres et les buses.
Sécurité	Utiliser des équipements de protection individuelle (EPI) tels que des lunettes et des gants.
Informations générales	Poids : 12 kg, Dimensions : 400 x 300 x 300 mm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - Easycut 40 GYS

Comment allumer la trancheuse GYS Easycut 40 ?

Pour allumer la trancheuse GYS Easycut 40, branchez l'appareil, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si la trancheuse ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler l'épaisseur de coupe ?

Pour régler l'épaisseur de coupe, utilisez le bouton de réglage situé sur le panneau de commande. Tournez-le pour choisir l'épaisseur désirée entre 0 et 40 mm.

La trancheuse fait un bruit étrange, que dois-je faire ?

Si la trancheuse émet un bruit étrange, éteignez-la immédiatement et débranchez-la. Vérifiez si des débris bloquent la lame ou si la lame est endommagée.

Comment nettoyer la lame de la trancheuse ?

Pour nettoyer la lame, éteignez et débranchez l'appareil. Utilisez un chiffon doux et humide pour enlever les résidus, puis séchez soigneusement.

Est-il possible d'affûter la lame ?

Oui, la lame peut être affûtée. Il est recommandé de confier cette tâche à un professionnel pour garantir une coupe optimale et la sécurité de l'appareil.

Comment stocker la trancheuse GYS Easycut 40 ?

Rangez la trancheuse dans un endroit sec et frais, à l'abri de l'humidité. Assurez-vous que la lame est protégée et que l'appareil est éteint.

Y a-t-il une garantie pour la GYS Easycut 40 ?

Oui, la GYS Easycut 40 est généralement garantie pour une période de 2 ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Comment obtenir des pièces de rechange ?

Pour obtenir des pièces de rechange, contactez votre revendeur GYS local ou visitez le site web de GYS pour commander des pièces spécifiques.

Que faire en cas de problème technique persistant ?

Si le problème persiste, contactez le service client de GYS pour obtenir de l'aide. Assurez-vous de fournir le modèle et une description détaillée du problème.

MODE D'EMPLOI Easycut 40 GYS

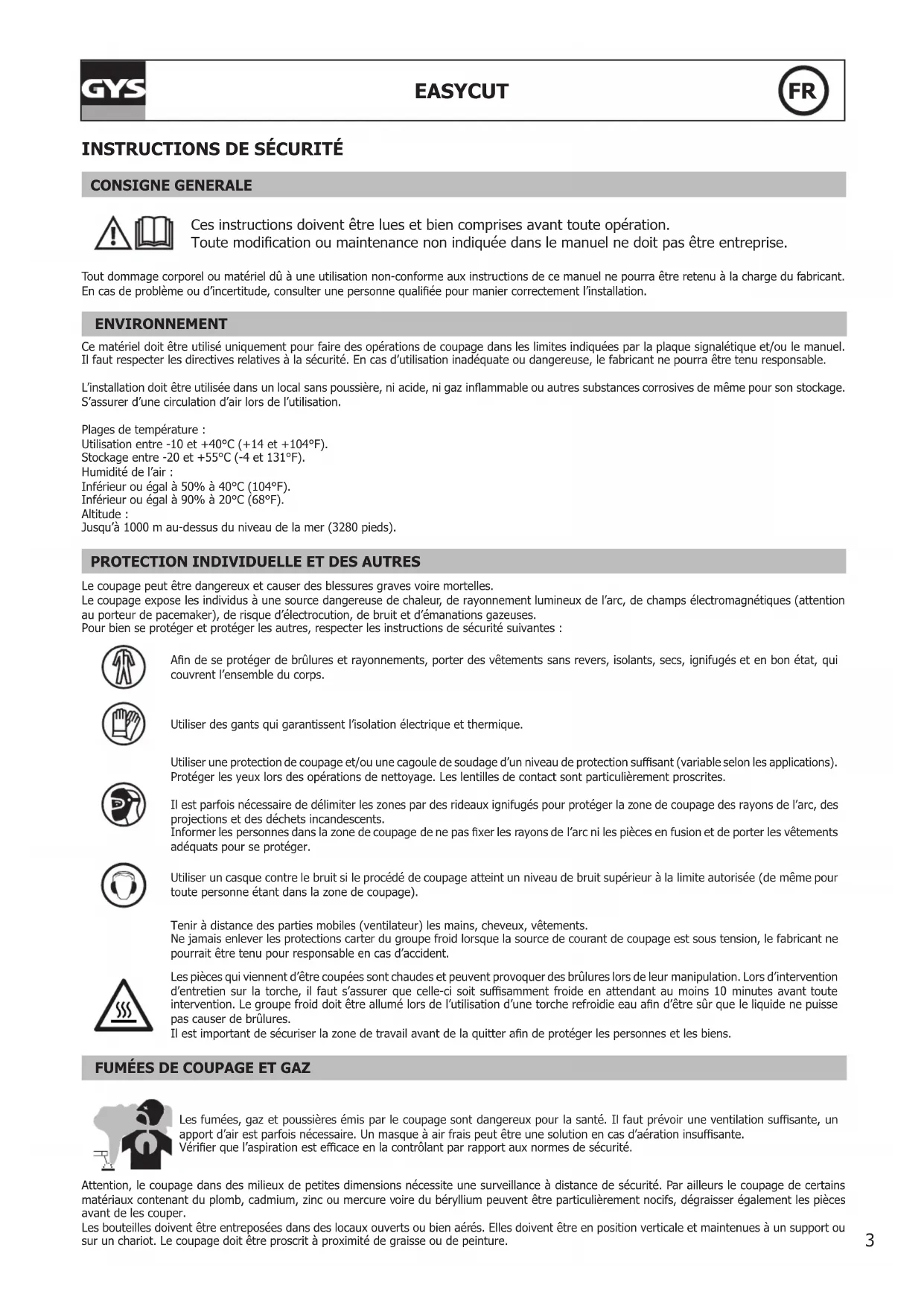

CONSIGNE GENERALE Ces instructions doivent être lues et bien comprises avant toute opération. Toute modication ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d’incertitude, consulter une personne qualiée pour manier correctement l’installation. ENVIRONNEMENT Ce matériel doit être utilisé uniquement pour faire des opérations de coupage dans les limites indiquées par la plaque signalétique et/ou le manuel. Il faut respecter les directives relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable. L’installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inammable ou autres substances corrosives de même pour son stockage. S’assurer d’une circulation d’air lors de l’utilisation. Plages de température : Utilisation entre -10 et +40°C (+14 et +104°F). Stockage entre -20 et +55°C (-4 et 131°F). Humidité de l’air : Inférieur ou égal à 50% à 40°C (104°F). Inférieur ou égal à 90% à 20°C (68°F). Altitude : Jusqu’à 1000 m au-dessus du niveau de la mer (3280 pieds).

PROTECTION INDIVIDUELLE ET DES AUTRES

Le coupage peut être dangereux et causer des blessures graves voire mortelles. Le coupage expose les individus à une source dangereuse de chaleur, de rayonnement lumineux de l’arc, de champs électromagnétiques (attention au porteur de pacemaker), de risque d’électrocution, de bruit et d’émanations gazeuses. Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes : An de se protéger de brûlures et rayonnements, porter des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui couvrent l’ensemble du corps. Utiliser des gants qui garantissent l’isolation électrique et thermique. Utiliser une protection de coupage et/ou une cagoule de soudage d’un niveau de protection susant (variable selon les applications). Protéger les yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites. Il est parfois nécessaire de délimiter les zones par des rideaux ignifugés pour protéger la zone de coupage des rayons de l’arc, des projections et des déchets incandescents. Informer les personnes dans la zone de coupage de ne pas xer les rayons de l’arc ni les pièces en fusion et de porter les vêtements adéquats pour se protéger. Utiliser un casque contre le bruit si le procédé de coupage atteint un niveau de bruit supérieur à la limite autorisée (de même pour toute personne étant dans la zone de coupage). Tenir à distance des parties mobiles (ventilateur) les mains, cheveux, vêtements. Ne jamais enlever les protections carter du groupe froid lorsque la source de courant de coupage est sous tension, le fabricant ne pourrait être tenu pour responsable en cas d’accident. Les pièces qui viennent d’être coupées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d’intervention d’entretien sur la torche, il faut s’assurer que celle-ci soit susamment froide en attendant au moins 10 minutes avant toute intervention. Le groupe froid doit être allumé lors de l’utilisation d’une torche refroidie eau an d’être sûr que le liquide ne puisse pas causer de brûlures. Il est important de sécuriser la zone de travail avant de la quitter an de protéger les personnes et les biens.

FUMÉES DE COUPAGE ET GAZ

Les fumées, gaz et poussières émis par le coupage sont dangereux pour la santé. Il faut prévoir une ventilation susante, un apport d’air est parfois nécessaire. Un masque à air frais peut être une solution en cas d’aération insusante. Vérier que l’aspiration est ecace en la contrôlant par rapport aux normes de sécurité. Attention, le coupage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs le coupage de certains matériaux contenant du plomb, cadmium, zinc ou mercure voire du béryllium peuvent être particulièrement nocifs, dégraisser également les pièces avant de les couper. Les bouteilles doivent être entreposées dans des locaux ouverts ou bien aérés. Elles doivent être en position verticale et maintenues à un support ou sur un chariot. Le coupage doit être proscrit à proximité de graisse ou de peinture.4 EASYCUT

Protéger entièrement la zone de coupage, les matières inammables doivent être éloignées d’au moins 11 mètres. Un équipement anti-feu doit être présent à proximité des opérations de coupage. Attention aux projections de matières chaudes ou d’étincelles et même à travers des ssures, elles peuvent être source d’incendie ou d’explosion. Éloigner les personnes, les objets inammables et les containers sous pressions à une distance de sécurité susante. Le coupage dans des containers ou des tubes fermés est à proscrire et dans le cas où ils sont ouverts il faut les vider de toute matière inammable ou explosive (huile, carburant, résidus de gaz …). Les opérations de meulage ne doivent pas être dirigées vers la source de courant de coupage ou vers des matières inammables.

Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Utiliser la taille de fusible recommandée sur le tableau signalétique. Une décharge électrique peut être une source d’accident grave direct ou indirect, voire mortel. Ne jamais toucher les parties sous tension à l’intérieur comme à l’extérieur de la source de courant sous-tension (Torches, pinces, câbles) car celles-ci sont branchées au circuit de coupage. Avant d’ouvrir la source de courant de coupage, il faut la déconnecter du réseau et attendre 2 minutes an que l’ensemble des condensateurs soit déchargé. Ne pas toucher en même temps la torche et la pince de masse. Veiller à changer les câbles, torches si ces derniers sont endommagés, par des personnes qualiées et habilitées. Dimensionner la section des câbles en fonction de l’application. Toujours utiliser des vêtements secs et en bon état pour s’isoler du circuit de coupage. Porter des chaussures isolantes, quel que soit le milieu de travail.

CLASSIFICATION CEM DU MATERIEL

Ce matériel de Classe A n’est pas prévu pour être utilisé dans un site résidentiel où le courant électrique est fourni par le réseau public d’alimentation basse tension. Il peut y avoir des dicultés potentielles pour assurer la compatibilité électromagnétique dans ces sites, à cause des perturbations conduites, aussi bien que rayonnées à fréquence radioélectrique. Ce matériel n’est pas conforme à la CEI 61000-3-12 et est destiné à être raccordé à des réseaux basse tension privés connectés au réseau public d’alimentation seulement au niveau moyenne et haute tension. S’il est connecté à un réseau public d’alimentation basse tension, il est de la responsabilité de l’installateur ou de l’utilisateur du matériel de s’assurer, en consultant l’opérateur du réseau de distribution, que le matériel peut être connecté. Ce matériel est conforme à la CEI 61000-3-11. EMISSIONS ELECTRO-MAGNETIQUES Le courant électrique passant à travers n’importe quel conducteur produit des champs électriques et magnétiques (EMF) localisés. Le courant de coupage produit un champ électromagnétique autour du circuit de coupage et du matériel de coupage. Les champs électromagnétiques EMF peuvent perturber certains implants médicaux, par exemple les stimulateurs cardiaques. Des mesures de protection doivent être prises pour les personnes portant des implants médicaux. Par exemple, restrictions d’accès pour les passants ou une évaluation de risque individuelle pour les utilisateurs. Tous les utilisateurs devraient utiliser les procédures suivantes an de minimiser l’exposition aux champs électromagnétiques provenant du circuit de coupage :

• positionner les câbles de coupage ensemble – Les xer avec une attache, si possible;

• se positionner (torse et tête) aussi loin que possible du circuit de coupage;

• ne jamais enrouler les câbles autour du corps;

• ne pas positionner le corps entre les câbles de coupage. Tenir les deux câbles de coupage sur le même côté du corps;

• raccorder le câble de retour à la pièce mise en œuvre aussi proche que possible à la zone à couper;

• ne pas travailler à côté de la source de courant de coupage, ne pas s’assoir dessus ou ne pas s’y adosser ;

• ne pas couper lors du transport de la source de courant de coupage. Les porteurs de stimulateurs cardiaques doivent consulter un médecin avant d’utiliser ce matériel. L’exposition aux champs électromagnétiques lors du coupage peut avoir d’autres eets sur la santé que l’on ne connaît pas encore.5 EASYCUT

RECOMMANDATIONS POUR EVALUER LA ZONE ET L’INSTALLATION DE COUPAGE Généralités L’utilisateur est responsable de l’installation et de l’utilisation du matériel de coupage à l’arc suivant les instructions du fabricant. Si des perturbations électromagnétiques sont détectées, il doit être de la responsabilité de l’utilisateur du matériel de coupage à l’arc de résoudre la situation avec l’assistance technique du fabricant. Dans certains cas, cette action corrective peut être aussi simple qu’une mise à la terre du circuit de coupage. Dans d’autres cas, il peut être nécessaire de construire un écran électromagnétique autour de la source de courant de coupage et de la pièce entière avec montage de ltres d’entrée. Dans tous les cas, les perturbations électromagnétiques doivent être réduites jusqu’à ce qu’elles ne soient plus gênantes. Evaluation de la zone de coupage Avant d’installer un matériel de coupage à l’arc, l’utilisateur doit évaluer les problèmes électromagnétiques potentiels dans la zone environnante. Ce qui suit doit être pris en compte: a) la présence au-dessus, au-dessous et à côté du matériel de coupage à l’arc d’autres câbles d’alimentation, de commande, de signalisation et de téléphone; b) des récepteurs et transmetteurs de radio et télévision; c) des ordinateurs et autres matériels de commande; d) du matériel critique de sécurité, par exemple, protection de matériel industriel; e) la santé des personnes voisines, par exemple, emploi de stimulateurs cardiaques ou d’appareils contre la surdité; f) du matériel utilisé pour l’étalonnage ou la mesure; g) l’immunité des autres matériels présents dans l’environnement. L’utilisateur doit s’assurer que les autres matériels utilisés dans l’environnement sont compatibles. Cela peut exiger des mesures de protection supplémentaires; h) l’heure du jour où le coupage ou d’autres activités sont à exécuter. La dimension de la zone environnante à prendre en compte dépend de la structure du bâtiment et des autres activités qui s’y déroulent. La zone environnante peut s’étendre au-delà des limites des installations. Evaluation de l’installation de coupage Outre l’évaluation de la zone, l’évaluation des installations de coupage à l’arc peut servir à déterminer et résoudre les cas de perturbations. Il convient que l’évaluation des émissions comprenne des mesures in situ comme cela est spécié à l’Article 10 de la CISPR 11. Les mesures in situ peuvent également permettre de conrmer l’ecacité des mesures d’atténuation. RECOMMANDATIONS SUR LES METHODES DE REDUCTION DES EMISSIONS ELECTROMAGNETIQUES a. Réseau public d’alimentation: Il convient de raccorder le matériel de coupage à l’arc au réseau public d’alimentation selon les recommandations du fabricant. Si des interférences se produisent, il peut être nécessaire de prendre des mesures de prévention supplémentaires telles que le ltrage du réseau public d’alimentation. Il convient d’envisager de blinder le câble d’alimentation dans un conduit métallique ou équivalent d’un matériel de coupage à l’arc installé à demeure. Il convient d’assurer la continuité électrique du blindage sur toute sa longueur. Il convient de raccorder le blindage à la source de courant de coupage pour assurer un bon contact électrique entre le conduit et l’enveloppe de la source de courant de coupage. b. Maintenance du matériel de coupage à l’arc : Il convient que le matériel de coupage à l’arc soit soumis à l’entretien de routine suivant les recommandations du fabricant. Il convient que tous les accès, portes de service et capots soient fermés et correctement verrouillés lorsque le matériel de coupage à l’arc est en service. Il convient que le matériel de coupage à l’arc ne soit modié en aucune façon, hormis les modications et réglages mentionnés dans les instructions du fabricant. Il convient, en particulier, que l’éclateur d’arc des dispositifs d’amorçage et de stabilisation d’arc soit réglé et entretenu suivant les recommandations du fabricant. c. Câbles de coupage : Il convient que les câbles soient aussi courts que possible, placés l’un près de l’autre à proximité du sol ou sur le sol. d. Liaison équipotentielle : Il convient d’envisager la liaison de tous les objets métalliques de la zone environnante. Toutefois, des objets métalliques reliés à la pièce à couper accroissent le risque pour l’opérateur de chocs électriques s’il touche à la fois ces éléments métalliques et l’électrode. Il convient d’isoler l’opérateur de tels objets métalliques. e. Mise à la terre de la pièce à couper : Lorsque la pièce à couper n’est pas reliée à la terre pour la sécurité électrique ou en raison de ses dimensions et de son emplacement, ce qui est le cas, par exemple, des coques de navire ou des charpentes métalliques de bâtiments, une connexion raccordant la pièce à la terre peut, dans certains cas et non systématiquement, réduire les émissions. Il convient de veiller à éviter la mise à la terre des pièces qui pourrait accroître les risques de blessure pour les utilisateurs ou endommager d’autres matériels électriques. Si nécessaire, il convient que le raccordement de la pièce à couper à la terre soit fait directement, mais dans certains pays n’autorisant pas cette connexion directe, il convient que la connexion soit faite avec un condensateur approprié choisi en fonction des réglementations nationales. f. Protection et blindage : La protection et le blindage sélectifs d’autres câbles et matériels dans la zone environnante peuvent limiter les problèmes de perturbation. La protection de toute la zone de coupage peut être envisagée pour des applications spéciales. TRANSPORT ET TRANSIT DE LA SOURCE DE COURANT DE COUPAGE La source de courant de coupage est équipée d’une poignée supérieure permettant le portage à la main. Attention à ne pas sous- évaluer son poids. La poignée n’est pas considérée comme un moyen d’élingage. Ne pas utiliser les câbles ou torche pour déplacer la source de courant de coupage. Elle doit être déplacée en position verticale. Ne pas faire transiter la source de courant au-dessus de personnes ou d’objets.

INSTALLATION DU MATERIEL

• Mettre la source de courant de coupage sur un sol dont l’inclinaison maximum est de 10°.

• Prévoir une zone susante pour aérer la source de courant de coupage et accéder aux commandes.

• Ne pas utiliser dans un environnement comportant des poussières métalliques conductrices.

• La source de courant de coupage doit être à l’abri de la pluie battante et ne pas être exposée aux rayons du soleil.

• Le matériel est de degré de protection IP21, signiant : - une protection contre l’accès aux parties dangereuses des corps solides de diam >12.5 mm et, - une protection contre les chutes verticales de gouttes d’eau Les câbles d’alimentation, de rallonge et de coupage doivent être totalement déroulés an d’éviter toute surchaue.6 EASYCUT

Le fabricant n’assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation incorrecte et dangereuse de ce matériel. ENTRETIEN / CONSEILS Couper l’alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l’intérieur, les tensions et intensités sont élevées et dangereuses.L’entretien ne doit être eectué que par une personne qualiée. Un entretien annuel est conseillé.1 - Entretien du ltre à air :

• Il est nécessaire de purger périodiquement le ltre à air. Pour cela, maintenir appuyé le bouton orange en dessous du ltre.
• Démontage :- Débrancher l’alimentation en air.- Saisissez la cuve, enfoncer le loquet et faites tourner la cuve de 45° vers la gauche.- Tirer la cuve vers le bas pour la déposer.- La partie ltrante est blanche, la nettoyer ou la remplacer si besoin.2 - Entretien périodique :
• Régulièrement, enlever le capot et dépoussiérer à la souette. En proter pour faire vérier la tenue des connexions électriques avec un outil isolé par un personnel qualié.
• Contrôler régulièrement l’état du cordon d’alimentation. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualication similaire, an d’éviter un danger.• Ne pas obstruer les ouïes de l’appareil pour faciliter la circulation de l’air.• Vérier que le corps de la torche ne présente pas de ssures ni de ls exposés.• Vérier que les consommables sont bien installés et pas trop usés.
• Ne pas utiliser cette source de courant de coupage pour dégeler des canalisations, recharger des batteries/accumulateurs ou démarrer des moteurs.

INSTALLATION – FONCTIONNEMENT PRODUIT

Seul le personnel expérimenté et habilité par le fabricant peut eectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté du réseau.Il est recommandé d’utiliser les câbles fournis avec l’appareil an d’obtenir les réglages optimum du produit.

EASYCUT 25 EASYCUT 40Ref. 065543 Ref. 029743 4 m TPT 25 TPT 40 2 m - 10 mm²kit de démarrage raccords pneumatiques8 mm 8 mmLes accessoires livrés avec le générateur sont à utiliser uniquement avec les mêmes modèles. DESCRIPTION DU POSTE (FIG. I) 1- Clavier + boutons incrémentaux 5- Filtre à air2- Connecteur torche 6- Commutateur Marche / Arrêt3- Connectique pince de masse 7- Câble d’alimentation4- Connectique d’alimentation en air comprimé 8- Régulateur d’air (réglage de la pression d’air) INTERFACE HOMME MACHINE (IHM) (FIG-2)

1- Voyant d’alimentation (vert) 5- Bouton de sélection (pression d’air ou mode de coupe)

2- Indicateur de protection thermique et de surintensité (jaune) 6- Indicateur de sélection de la pression d’air

3- Voyant de défaut de torche et de pression d’air 7- Voyant d’indication de démarrage de découpe

4- Réglage du courant de coupe 8- Achage de la valeur de pression mesurée (LED).7

ALIMENTATION ELECTRIQUE Ce matériel est livré avec une prise 16 A de type CEE7/7 et doit être branché à une installation électrique monophasée 230 V (50 - 60 Hz) à trois ls avec le neutre relié à la terre. Le courant eectif absorbé (I1e) est indiqué sur l’appareil, pour les conditions d’utilisation maximales. Vérier que l’alimentation et ses protections (fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation (I1max). Utiliser de préférence une prise 32 A protégée par un disjoncteur 32A pour une utilisation intensive. L’appareil doit être placé de façon telle que la che de prise de courant soit accessible. Ils sont alimentés sur une installation électrique 230V +/- 15% (50 - 60 Hz) AVEC TERRE. Ce matériel ne doit être utilisé que sur une alimentation électrique monophasée protégée par un l relié à la terre. Le courant absorbé (I1e) est aché sur la machine, pour les conditions d’utilisation maximales. Vérier que l’alimentation et les protections (fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire à la machine.

BRANCHEMENT SUR GROUPE ÉLECTROGÈNE

Cet appareil n’est pas protégé contre les surtensions régulièrement émises par les groupe électrogènes et il n’est donc pas recommandé de le connecter à ce type d’alimentation.

UTILISATION DE RALLONGE ÉLECTRIQUE

Toutes les rallonges doivent avoir une taille et une section appropriées à la tension de l’appareil. Utiliser une rallonge conforme aux réglementations nationales. Tension d’entrée Section de la rallonge (<45m) 230 V 6 mm²

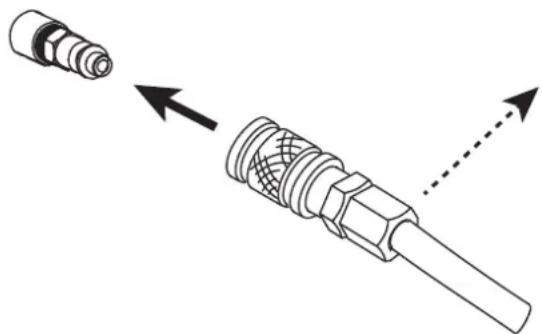

L’entrée d’air peut être alimentée par un compresseur ou des bouteilles à haute pression. Un manomètre haute pression doit être utilisé sur n’importe quel type d’alimentation et doit être capable d’acheminer du gaz à l’entrée d’air des découpeurs plasma. Ces appareils sont équipés d’un ltre à air intégré (5μm), mais une ltration supplémentaire peut être nécessaire selon la qualité de l’air utilisé (ltre impuretés en option, ref. 039728). En cas de mauvaise qualité de l’air, la vitesse de coupe est réduite, la qualité de coupe se détériore, la capacité d’épaisseur de coupe diminue et la durée de vie des consommables est réduite. Pour un rendement optimal, l’air comprimé doit répondre à la norme ISO8573-1, classe 1.2.2. Le point de vapeur maximal doit être - 40 °C. La quantité maximale d’huile (aérosol, liquide et vapeur) doit être de 0.1 mg/m

Raccorder l’alimentation en air à la source de courant à l’aide d’un tuyau à air inerte d’un diamètre interne de 9,5 mm et d’un coupleur à raccord rapide. La pression ne doit pas excéder 9 bars, la cuve du ltre pourrait exploser. La pression d’entrée recommandée durant la circulation de l’air est de 2,5 à 6,5 bars avec un débit minimum de 115 L/min.

CONFIGURATION DE LA TORCHE

Les torches sont refroidies à l’air ambiant et n’exigent aucune procédure spéciale de refroidissement.

1 - DURÉE DE VIE DES CONSOMMABLES

La fréquence de remplacement des consommables dépend d’un certain nombre de facteurs :

• L’épaisseur du métal coupé.

• La longueur moyenne de coupe.

• La qualité de l’air (présence d’huile, d’humidité ou d’autres contaminants).

• Le perçage du métal ou la coupe à partir du bord.

• La distance torche-pièce appropriée lors du coupage. Dans des conditions normales d’utilisation : - Pendant le coupage manuel, l’électrode s’use en premier.8 EASYCUT

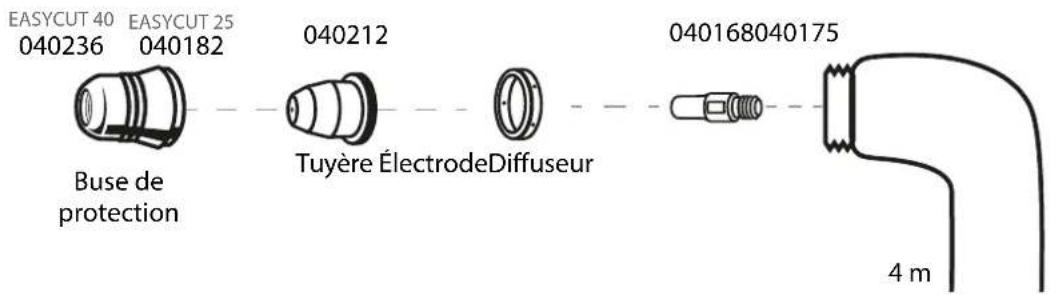

Consommables de la torche

4 m Buse de protection Tuyère ÉlectrodeDiuseur EASYCUT 40

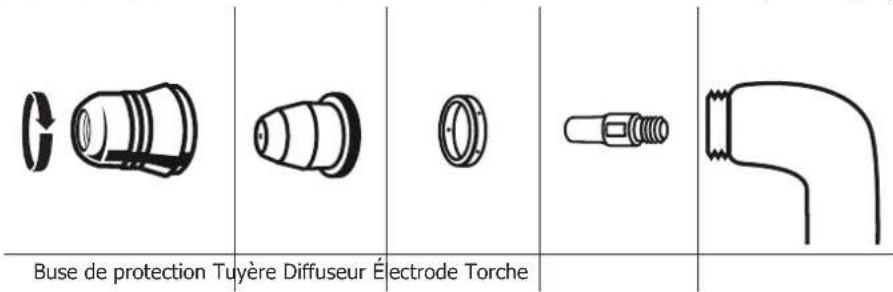

EASYCUT 25 2 - INSTALLATION DES CONSOMMABLES DE LA TORCHE :Coupez l’alimentation grâce au commutateur situé à l’arrière de l’appareil avant de changer les consommables. Pour utiliser la torche, un ensemble complet de consommables doit être installé dans le bon ordre : électrode, diuseur, tuyère et buse de protection. Buse de protection Tuyère Diuseur Électrode Torche

FONCTIONNEMENT DU GÉNÉRATEUR

1 - PLACER LA PINCE DE MASSE SUR LA PIÈCE À DÉCOUPER.

S’assurer du bon contact électrique et à ne pas mettre le câble sur la trajectoire de découpe. Attention : la peinture empêche le contact entre la pièce métallique et la pince de masse, ne pas oublier de décaper.2 - VÉRIFIER LA PRÉSENCE DE TOUS LES CONSOMMABLES DE LA TORCHE ET BRANCHER COMME SUIT :Insérer le connecteur de la torche (A) dans le logement femelle (E) et visser la partie B. Attention à bien serrer la torche.Pour retirer la torche, dévisser de la même manière que ci-dessus.3 - DÉMARRER LA MACHINE et vérier que le voyant d’alimentation (1) est allumé. 4 - PANNEAU DE CONFIGURATION (FIG-2) Voyant vert (1) «ON» Lorsque la machine est allumée, le voyant s’allume. En cas de coupure de courant, le voyant vert s’éteint mais l’appareil reste allumé tant que le câble d’alimentation n’est pas débranché.Voyant orange (2) Surchaue : dans ce cas, le voyant orange clignote une fois par seconde. Attendre quelques minutes, la lumière s’éteindra et la machine recommen- cera à fonctionner. Surintensité du circuit primaire : dans ce cas, la lumière orange s’allumera en permanence. Eteindre la machine (avec l’interrupteur principal) et la rallumer.9 EASYCUT

Voyant orange (3) Torche non connectée : dans ce cas, la lumière orange s’allumera en permanence. Vérier le branchement de la torche et la gaine de protection. Pas d’air ou pression insusante : dans ce cas, le voyant orange clignote une fois par seconde. Vérier l’air et régler la pression à plus de 2,5 bar. Vérier également que le tuyau d’échappement n’est pas tordu.5 - RÉGLAGE DE LA PRESSION D’AIR (FIG-2) Appuyer sur le bouton et sélectionner . Choisir une pression d’air comprise entre 2,5 et 6,5 bar.6 - RÉGLAGE DU COURANT (FIG-2) Utiliser la molette pour régler le courant en fonction de l’épaisseur et du type de tôle. Se référer à la directive imprimée sur le boîtier du décou- peur plasma.7 - DÉMARRAGE DE LA DÉCOUPE (FIG-2)Appuyer sur le bouton et sélectionner pour commencer la découpe.

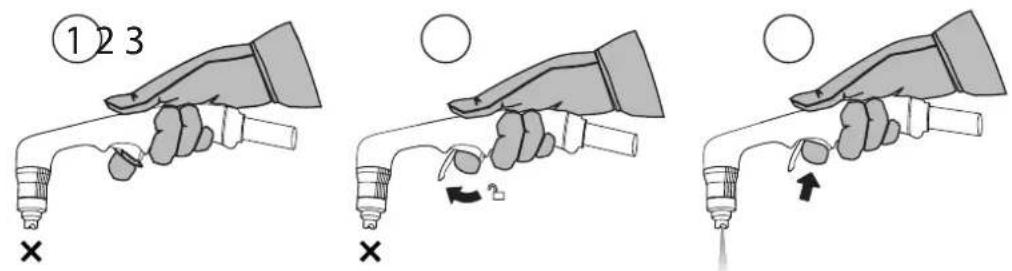

La torche est équipée d’un loquet de sécurité pour prévenir les amorçages accidentels : Déverrouiller-le puis appuyer sur la gâchette comme ci- dessous :

Portez un équipement de protection approprié. Tenez-vous à l’écart du bout de la torche. Éloignez vos mains de la trajectoire de cou- page. Ne dirigez jamais la torche vers vous ou un autre.

ASTUCES POUR LE COUPAGE

• Traîner légèrement la buse sur la pièce pour maintenir une coupe régulière. Ceci permet d’assurer une distance constante et correcte.

• Lors de la coupe, assurez-vous que les étincelles sortent du bas de la pièce. Les étincelles doivent traîner légèrement derrière la torche lorsque vous coupez (angle de 15° à 30° à partir de la verticale).
• Si les étincelles jaillissent du haut de la pièce, ralentissez le déplacement ou réglez le courant de sortie à un niveau plus élevé.
• Pour des coupes en ligne droite, utiliser une règle comme guide. COUPE MANUELLE À PARTIR DU BORD DE LA PIÈCE

La pince de masse xée à la pièce, maintenez le patin de la torche perpendiculaire (90°) à l’extrémité de la pièce. Appuyez sur la gâchette de la torche pour amorcer l’arc jusqu’à ce que celui-ci ait complètement entamé la pièce.10 EASYCUT

Lorsque la pièce est entamée, traînez légèrement le patin sur la pièce pour conti- nuer la coupe. Essayez de maintenir un rythme régulier. PERÇAGE D’UNE PIÈCE / DÉCOUPE EN MILIEU DE PIÈCE

La pince de masse xée à la pièce, maintenez la torche à un angle d’environ 30° sur la pièce.

Appuyez sur la gâchette de la torche pour amorcez l’arc tout en maintenant l’angle (30°) par rapport à la pièce. Faire pivoter lentement la torche vers une position perpendiculaire (90°).

Immobilisez la torche tout en continuant à appuyer sur la gâchette. Si les étincelles sortent au bas de la pièce, l’arc a percé le matériau.

Lorsque la pièce est entamée, traînez légèrement le patin sur la pièce pour continuer la coupe. Essayer de maintenir un rythme régulier. INSPECTION DES CONSOMMABLES (MONTAGE ET DÉMONTAGE, VOIR P.8) Pièces Actions Solutions Buse Vérier l’absence de dommages et d’usure sur la surface. Remplacer la buse lorsque celle-ci semble très abimée (trace de brûlures). Tuyère Vérier visuellement le trou interne de la tuyère. OK NOK Remplacer la tuyère si le diamètre interne est élargi ou déformé. Diuseur Vérier l’absence de dommages et d’usure sur la surface et à l’intérieur du diuseur. L’absence d’obstructions des trous de sortie de gaz. Remplacer le diuseur si la surface est endomma- gée ou usée ou si un des trous de sortie de gaz est obstrué. Électrode Vérier visuellement le trou interne de l’électrode.

NOK Remplacer l’électrode dès que l’insert est usé (retrait de 1.5 mm).11 EASYCUT

L’appareil ne s’allume pas. - Vériez que le cordon d’alimentation est branché dans la prise. - Vériez que l’appareil est en marche au panneau d’alimentation principal ou au boîtier du sectionneur. - Vériez que la tension secteur n’est pas trop faible (plus que 15 % sous la tension nominale). - Vériez que le disjoncteur ne s’est pas déclenché. L’arc pilote s’éteint. - Consommables usagés. - Pas de contact électrique entre la tuyère et l’électrode. L’arc de coupe s’arrête. - Vitesse de coupe trop faible. - Mauvaise connexion de la pince de masse. - Hauteur de coupe trop élevée. Pénétration insusante. - Vitesse de coupe trop élevée. - Pas assez de courant. - Épaisseur de pièce trop élevée. L’arc pulvérise et sie. - Purger le ltre à air. - La cartouche ltrante du ltre doit être nettoyée ou remplacée.

CONDITIONS DE GARANTIE FRANCE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’oeuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière). En cas de panne, retourner l’appareil à votre distributeur, en y joignant : - un justicatif d’achat daté (ticket de sortie de caisse, facture….) - une note explicative de la panne.12 EASYCUT

La torche est équipée d’un loquet de sécurité pour prévenir les amorçages accidentels : Déverrouiller-le puis appuyer sur la gâchette comme ci- dessous :

• Si les étincelles jaillissent du haut de la pièce, ralentissez le déplacement ou réglez le courant de sortie à un niveau plus élevé.

40 A Tension de sortie conventionnelle (U
