MODE D'EMPLOI Easycut K35 PFC GYS

Ces instructions doivent être lues et bien comprises avant toute opération. Toute modication ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d’incertitude, consulter une personne qualiée pour manier correctement l’installation. ENVIRONNEMENT Ce matériel doit être utilisé uniquement pour faire des opérations de découpage dans les limites indiquées par la plaque signalétique et/ou le manuel. Il faut respecter les directives relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable. L’installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inammable ou autres substances corrosives de même pour son stockage. S’assurer d’une circulation d’air lors de l’utilisation. Plages de température : Utilisation entre -10 et +40°C (+14 et +104°F). Stockage entre -20 et +55°C (-4 et 131°F). Humidité de l’air : Inférieur ou égal à 50% à 40°C (104°F). Inférieur ou égal à 90% à 20°C (68°F). Altitude : Jusqu’à 1000 m au-dessus du niveau de la mer (3280 pieds).

PROTECTION INDIVIDUELLE ET DES AUTRES

Le découpage peut être dangereux et causer des blessures graves voire mortelles. Le découpage expose les individus à une source dangereuse de chaleur, de rayonnement lumineux de l’arc, de champs électromagnétiques (attention au porteur de pacemaker), de risque d’électrocution, de bruit et d’émanations gazeuses. Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes : An de se protéger de brûlures et rayonnements, porter des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui couvrent l’ensemble du corps. Utiliser des gants qui garantissent l’isolation électrique et thermique. Utiliser une protection de découpage et/ou une cagoule de découpage d’un niveau de protection susant (variable selon les applications). Protéger les yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites. Il est parfois nécessaire de délimiter les zones par des rideaux ignifugés pour protéger la zone de découpage des rayons de l’arc, des projections et des déchets incandescents. Informer les personnes dans la zone de découpage de ne pas xer les rayons de l’arc ni les pièces en fusion et de porter les vêtements adéquats pour se protéger. Utiliser un casque contre le bruit si le procédé de découpage atteint un niveau de bruit supérieur à la limite autorisée (de même pour toute personne étant dans la zone de découpage). Tenir à distance des parties mobiles (ventilateur) les mains, cheveux, vêtements. Ne jamais enlever les protections carter du groupe froid lorsque la source de courant de découpage est sous tension, le fabricant ne pourrait être tenu pour responsable en cas d’accident. Les pièces qui viennent d’être découpées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d’intervention d’entretien sur la torche, il faut s’assurer que celle-ci soit susamment froide en attendant au moins 10 minutes avant toute intervention. Il est important de sécuriser la zone de travail avant de la quitter an de protéger les personnes et les biens. FUMÉES DE DÉCOUPAGE ET GAZ Les fumées, gaz et poussières émis par le découpage sont dangereux pour la santé. Il faut prévoir une ventilation susante, un apport d’air est parfois nécessaire. Un masque à air frais peut être une solution en cas d’aération insusante. Vérier que l’aspiration est ecace en la contrôlant par rapport aux normes de sécurité. Attention, le découpage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs le découpage de certains matériaux contenant du plomb, cadmium, zinc ou mercure voire du béryllium peuvent être particulièrement nocifs, dégraisser également les pièces avant de les découper. Les bouteilles doivent être entreposées dans des locaux ouverts ou bien aérés. Elles doivent être en position verticale et maintenues à un support ou sur un chariot. Le découpage doit être proscrit à proximité de graisse ou de peinture.5

Protéger entièrement la zone de découpage, les matières inammables doivent être éloignées d’au moins 11 mètres. Un équipement anti-feu doit être présent à proximité des opérations de découpage. Attention aux projections de matières chaudes ou d’étincelles et même à travers des ssures, elles peuvent être source d’incendie ou d’explosion. Éloigner les personnes, les objets inammables et les containers sous pressions à une distance de sécurité susante. Le découpage dans des containers ou des tubes fermés est à proscrire et dans le cas où ils sont ouverts il faut les vider de toute matière inammable ou explosive (huile, carburant, résidus de gaz …). Les opérations de meulage ne doivent pas être dirigées vers la source de courant de découpage ou vers des matières inammables.

Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Utiliser la taille de fusible recommandée sur le tableau signalétique. Une décharge électrique peut être une source d’accident grave direct ou indirect, voire mortel. Ne jamais toucher les parties sous tension à l’intérieur comme à l’extérieur de la source de courant sous-tension (Torches, pinces, câbles) car celles-ci sont branchées au circuit de découpage. Avant d’ouvrir la source de courant de découpage, il faut la déconnecter du réseau et attendre 2 minutes an que l’ensemble des condensateurs soit déchargé. Ne pas toucher en même temps la torche et la pince de masse. Veiller à changer les câbles et torches, par des personnes qualiées et habilitées, si ceux-ci sont endommagés. Dimensionner la section des câbles en fonction de l’application. Toujours utiliser des vêtements secs et en bon état pour s’isoler du circuit de découpage. Porter des chaussures isolantes, quel que soit le milieu de travail.

CLASSIFICATION CEM DU MATERIEL

Ce matériel de Classe A n’est pas prévu pour être utilisé dans un site résidentiel où le courant électrique est fourni par le réseau public d’alimentation basse tension. Il peut y avoir des dicultés potentielles pour assurer la compatibilité électromagnétique dans ces sites, à cause des perturbations conduites, aussi bien que rayonnées à fréquence radioélectrique. PLASMA EASYCUT K25 : Ce matériel est conforme à la CEI 61000-3-11. Ce matériel n’est pas conforme à la CEI 61000-3-12 et est destiné à être raccordé à des réseaux basse tension privés connectés au réseau public d’alimentation seulement au niveau moyenne et haute tension. S’il est connecté à un réseau public d’alimentation basse tension, il est de la responsabilité de l’installateur ou de l’utilisateur du matériel de s’assurer, en consultant l’opérateur du réseau de distribution, que le matériel peut être connecté. PLASMA EASYCUT K35 PFC : Ce matériel est conforme à la CEI 61000-3-11. Ce matériel est conforme à la CEI 61000-3-12. ÉMISSIONS ELECTRO-MAGNETIQUES Le courant électrique passant à travers n’importe quel conducteur produit des champs électriques et magnétiques (EMF) localisés. Le courant de découpage produit un champ électromagnétique autour du circuit de découpage et du matériel de découpage. Les champs électromagnétiques EMF peuvent perturber certains implants médicaux, par exemple les stimulateurs cardiaques. Des mesures de protection doivent être prises pour les personnes portant des implants médicaux. Par exemple, restrictions d’accès pour les passants ou une évaluation de risque individuelle pour les utilisateurs. Tous les utilisateurs devraient utiliser les procédures suivantes an de minimiser l’exposition aux champs électromagnétiques provenant du circuit de découpage :

• positionner les câbles de découpage ensemble – les xer les avec une attache, si possible;

• se positionner (torse et tête) aussi loin que possible du circuit de découpage;

• ne jamais enrouler les câbles autour du corps;

• ne pas positionner le corps entre les câbles de découpage. Tenir les deux câbles de découpage sur le même côté du corps;

• raccorder le câble de retour à la pièce mise en œuvre aussi proche que possible à la zone à découper;

• ne pas travailler à côté de la source de courant de découpage, ne pas s’assoir dessus ou ne pas s’y adosser ;

• ne pas découper lors du transport de la source de courant de découpage. Les porteurs de stimulateurs cardiaques doivent consulter un médecin avant d’utiliser ce matériel. L’exposition aux champs électromagnétiques lors du découpage peut avoir d’autres eets sur la santé que l’on ne connaît pas encore.6

RECOMMANDATIONS POUR ÉVALUER LA ZONE ET L’INSTALLATION DE DÉCOUPAGE Généralités L’utilisateur est responsable de l’installation et de l’utilisation du matériel de découpage suivant les instructions du fabricant. Si des perturbations électromagnétiques sont détectées, il doit être de la responsabilité de l’utilisateur du matériel de découpage de résoudre la situation avec l’assistance technique du fabricant. Dans certains cas, cette action corrective peut être aussi simple qu’une mise à la terre du circuit de découpage. Dans d’autres cas, il peut être nécessaire de construire un écran électromagnétique autour de la source de courant de découpage et de la pièce entière avec montage de ltres d’entrée. Dans tous les cas, les perturbations électromagnétiques doivent être réduites jusqu’à ce qu’elles ne soient plus gênantes. Evaluation de la zone de découpage Avant d’installer un matériel de découpage, l’utilisateur doit évaluer les problèmes électromagnétiques potentiels dans la zone environnante. Ce qui suit doit être pris en compte: a) la présence au-dessus, au-dessous et à côté du matériel de découpage d’autres câbles d’alimentation, de commande, de signalisation et de téléphone; b) des récepteurs et transmetteurs de radio et télévision; c) des ordinateurs et autres matériels de commande; d) du matériel critique de sécurité, par exemple, protection de matériel industriel; e) la santé des personnes voisines, par exemple, emploi de stimulateurs cardiaques ou d’appareils contre la surdité; f) du matériel utilisé pour l’étalonnage ou la mesure; g) l’immunité des autres matériels présents dans l’environnement. L’utilisateur doit s’assurer que les autres matériels utilisés dans l’environnement sont compatibles. Cela peut exiger des mesures de protection supplémentaires; h) l’heure du jour où le découpage ou d’autres activités sont à exécuter. La dimension de la zone environnante à prendre en compte dépend de la structure du bâtiment et des autres activités qui s’y déroulent. La zone environnante peut s’étendre au-delà des limites des installations. Evaluation de l’installation de découpage Outre l’évaluation de la zone, l’évaluation des installations de découpage peut servir à déterminer et résoudre les cas de perturbations. Il convient que l’évaluation des émissions comprenne des mesures in situ comme cela est spécié à l’Article 10 de la CISPR 11. Les mesures in situ peuvent également permettre de conrmer l’ecacité des mesures d’atténuation. RECOMMANDATIONS SUR LES MÉTHODES DE RÉDUCTION DES ÉMISSIONS ÉLECTROMAGNÉTIQUES a. Réseau public d’alimentation: Il convient de raccorder le matériel de découpage plasma au réseau public d’alimentation selon les recommandations du fabricant. Si des interférences se produisent, il peut être nécessaire de prendre des mesures de prévention supplémentaires telles que le ltrage du réseau public d’alimentation. Il convient d’envisager de blinder le câble d’alimentation dans un conduit métallique ou équivalent d’un matériel de découpage installé à demeure. Il convient d’assurer la continuité électrique du blindage sur toute sa longueur. Il convient de raccorder le blindage à la source de courant de découpage pour assurer un bon contact électrique entre le conduit et l’enveloppe de la source de courant de découpage. b. Maintenance du matériel de découpage : Il convient que le matériel de découpage soit soumis à l’entretien de routine suivant les recommandations du fabricant. Il convient que tous les accès, portes de service et capots soient fermés et correctement verrouillés lorsque le matériel de découpage est en service. Il convient que le matériel de découpage ne soit modié en aucune façon, hormis les modications et réglages mentionnés dans les instructions du fabricant. Il convient, en particulier, que l’éclateur d’arc des dispositifs d’amorçage et de stabilisation d’arc soit réglé et entretenu suivant les recommandations du fabricant. c. Câbles de découpage : Il convient que les câbles soient aussi courts que possible, placés l’un près de l’autre à proximité du sol ou sur le sol. d. Liaison équipotentielle : Il convient d’envisager la liaison de tous les objets métalliques de la zone environnante. Toutefois, des objets métalliques reliés à la pièce à découper accroissent le risque pour l’opérateur de chocs électriques s’il touche à la fois ces éléments métalliques et l’électrode. Il convient d’isoler l’opérateur de tels objets métalliques. e. Mise à la terre de la pièce à découper : Lorsque la pièce à découper n’est pas reliée à la terre pour la sécurité électrique ou en raison de ses dimensions et de son emplacement, ce qui est le cas, par exemple, des coques de navire ou des charpentes métalliques de bâtiments, une connexion raccordant la pièce à la terre peut, dans certains cas et non systématiquement, réduire les émissions. Il convient de veiller à éviter la mise à la terre des pièces qui pourrait accroitre les risques de blessure pour les utilisateurs ou endommager d’autres matériels électriques. Si nécessaire, il convient que le raccordement de la pièce à découper à la terre soit fait directement, mais dans certains pays n’autorisant pas cette connexion directe, il convient que la connexion soit faite avec un condensateur approprié choisi en fonction des règlementations nationales. f. Protection et blindage : La protection et le blindage sélectifs d’autres câbles et matériels dans la zone environnante peuvent limiter les problèmes de perturbation. La protection de toute la zone de découpage peut être envisagée pour des applications spéciales. TRANSPORT ET TRANSIT DE LA SOURCE DE COURANT DE DÉCOUPAGE La source de courant de découpage est équipée d’une poignée supérieure permettant le portage à la main. Attention à ne pas sous-évaluer son poids. La poignée n’est pas considérée comme un moyen d’élingage. Ne pas utiliser les câbles ou torche pour déplacer la source de courant de découpage. Elle doit être déplacée en position verticale. Ne pas faire transiter la source de courant au-dessus de personnes ou d’objets.

INSTALLATION DU MATERIEL

• Mettre la source de courant de découpage sur un sol dont l’inclinaison maximum est de 10°.

• Prévoir une zone susante pour aérer la source de courant de découpage et accéder aux commandes.

• Ne pas utiliser dans un environnement comportant des poussières métalliques conductrices.

• La source de courant de découpage doit être à l’abri de la pluie battante et ne pas être exposée aux rayons du soleil.7

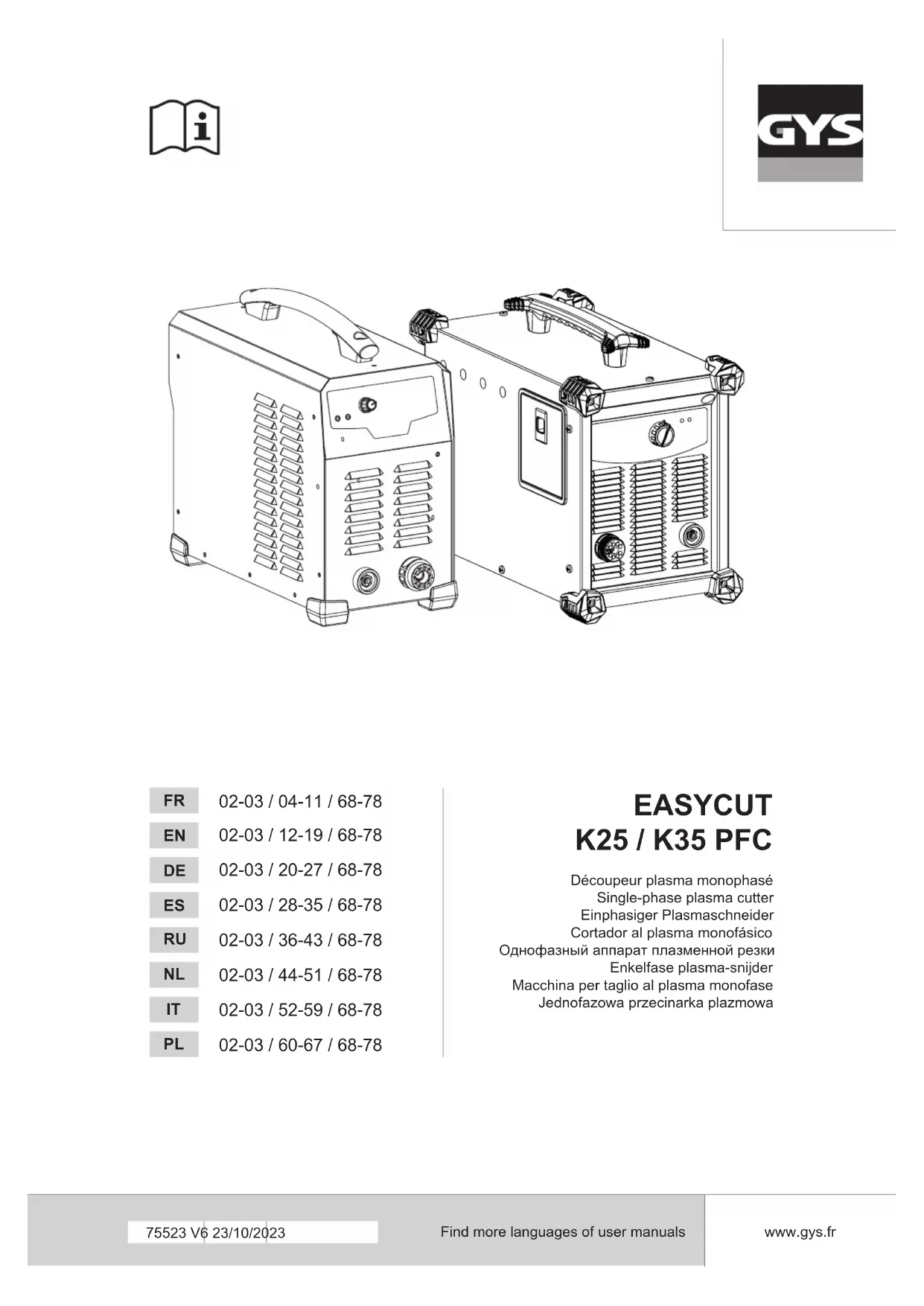

EASYCUT K25 / K35 PFC

EASYCUT K25 :• Le matériel est de degré de protection IP21S, signiant :- une protection contre l’accès aux parties dangereuses des corps solides de diam >12.5 mm et, - une protection contre les chutes verticales de gouttes d’eau lorsque ses parties mobiles (ventilateur) sont stationnaires. EASYCUT K35 PFC :Le matériel est de degré de protection IP23S, signiant :- une protection contre l’accès aux parties dangereuses des corps solides de diam >12.5 mm et, - une protection contre la pluie dirigée à 60° par rapport à la verticale lorsque ses parties mobiles (ventilateur) sont stationnaires. Ce matériel peut donc être stocké à l’extérieur en accord avec l’indice de protection IP23.Les câbles d’alimentation, de rallonge et de découpage doivent être totalement déroulés an d’éviter toute surchaue. Le fabricant n’assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation incorrecte et dangereuse de ce matériel. ENTRETIEN / CONSEILS

• L’entretien ne doit être eectué que par une personne qualiée. Un entretien annuel est conseillé.
• Couper l’alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l’intérieur, les tensions et intensités sont élevées et dangereuses.1 - Filtre à air (K35 PFC) : EASYCUT K35 PFC est équipé d’un ltre à air interne. Sa purge est automatique et ne nécessite pas de maintenance particulière. De l’eau peut couler derrière le produit durant la purge.2 - Entretien périodique :

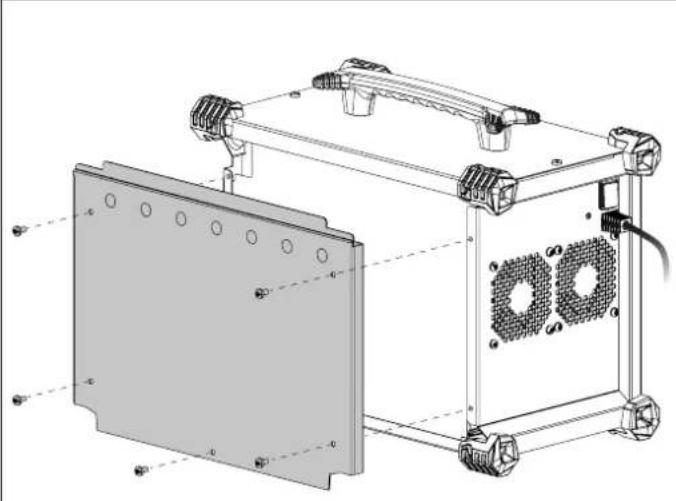

• Régulièrement, enlever le capot et dépoussiérer à la souette. En proter pour faire vérier la tenue des connexions électriques avec un outil isolé par un personnel qualié.
• Contrôler régulièrement l’état du cordon d’alimentation. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualication similaire, an d’éviter un danger.• Laisser les ouïes de la source de courant de découpage libres pour l’entrée et la sortie d’air.• Vérier que le corps de la torche ne présente pas de ssures ni de ls exposés.• Vérier que les consommables sont bien installés et pas usés.
• Ne pas utiliser cette source de courant de découpage pour dégeler des canalisations, recharger des batteries/accumulateurs ou démarrer des moteurs.

INSTALLATION – FONCTIONNEMENT PRODUIT

Seul le personnel expérimenté et habilité par le fabricant peut eectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté du réseau. Il est recommandé d’utiliser les câbles de découpage fournis avec l’appareil an d’obtenir les réglages optimum du produit.

EASYCUT K25 EASYCUT K35 PFCRef. 068063 Ref. 080768 4 m TPT 25 TPT 35 2 m - 10 mm²Kit de démarrageLes accessoires livrés avec le générateur sont à utiliser uniquement avec les mêmes modèles. DESCRIPTION DU POSTE (FIG. 1) 1- Interface homme machine 4- Câble d’alimentation (2 m)2- Douille de raccord de la pince de masse 5- Trappe boite accessoire3- Connecteur torche Plasma 6- Interrupteur START/STOP INTERFACE HOMME MACHINE (IHM) (FIG-2) 1- Voyant vert de fonctionnement 3- Potentiomètre de réglage du courant2- Indicateur de protection thermique et de défauts (jaune)8

ALIMENTATION ELECTRIQUE Ce matériel est livré avec une prise 16 A de type CEE7/7 et ne doit être utilisé que sur une installation électrique monophasée 230 V (50 - 60 Hz) à trois ls avec un neutre relié à la terre. Le courant eectif absorbé (I1e) est indiqué sur l’appareil, pour les conditions d’utilisation maximales. Vérier que l’alimentation et ses protections (fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation. Dans certains pays, il peut être nécessaire de changer la prise pour permettre une utilisation aux conditions maximales.

BRANCHEMENT SUR GROUPE ÉLECTROGÈNE

Ces appareils peuvent fonctionner avec des groupes électrogènes à condition que la puissance auxiliaire de 230V puisse fournir la quantité d’électricité nécessaire. Le groupe électrogène doit répondre aux exigences suivantes :- La tension alternative crête maximum est inférieure à 400V.- La fréquence est comprise entre 50 et 60 Hz.- La tension alternative ecace est toujours supérieure à 230Vac ±15%. Il est impératif de vérier ces conditions car de nombreux groupes électrogènes produisent des pics de haute tension pouvant endommager les appareils.

UTILISATION DE RALLONGE ÉLECTRIQUE

Toutes les rallonges doivent avoir une taille et une section appropriées à la tension de l’appareil.Utiliser une rallonge conforme aux réglementations nationales.Tension d’entrée Section de la rallonge (<45m)230 V 6 mm²

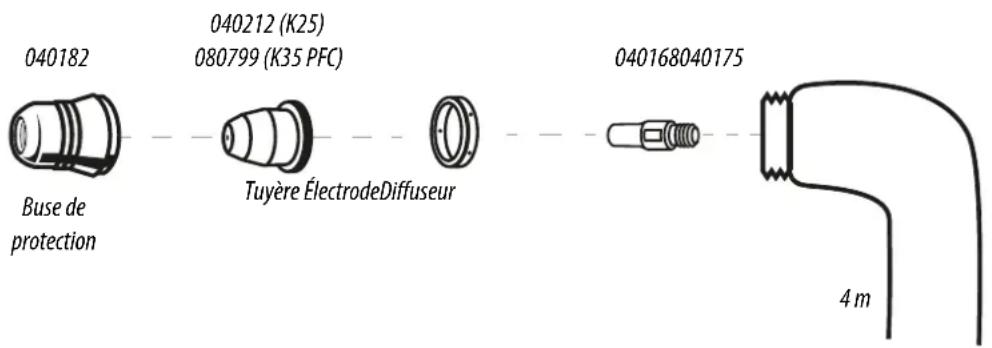

CONFIGURATION DE LA TORCHE

Les torches sont refroidies à l’air ambiant et n’exigent aucune procédure spéciale de refroidissement.1 - DURÉE DE VIE DES CONSOMMABLESLa fréquence de remplacement des consommables dépend d’un certain nombre de facteurs :• L’épaisseur du métal découpé.• La longueur moyenne de coupe.• La qualité de l’air (présence d’huile, d’humidité ou d’autres contaminants).• Le perçage du métal ou la coupe à partir du bord.• La distance torche-pièce appropriée lors du coupage.Dans des conditions normales d’utilisation :- Pendant le coupage manuel, l’électrode s’use en premier.Consommables de la torche

4 m Buse de protection Tuyère ÉlectrodeDiuseur

040212 (K25) 080799 (K35 PFC)

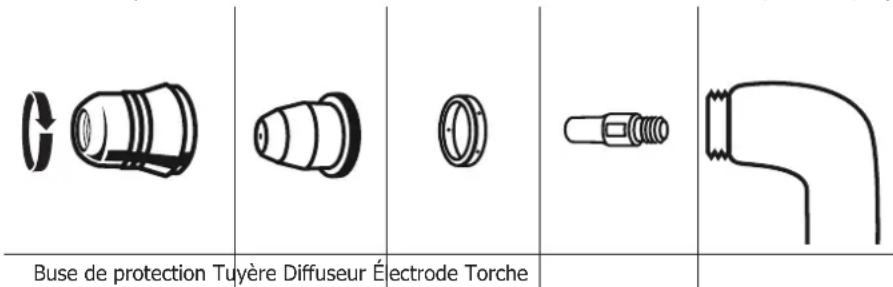

2 - INSTALLATION DES CONSOMMABLES DE LA TORCHE :Débrancher l’appareil avant de changer les consommables.

Pour utiliser la torche, un ensemble complet de consommables doit être installé dans le bon ordre : électrode, diuseur, tuyère et buse de protection. Buse de protection Tuyère Diuseur Électrode Torche9

S’assurer du bon contact électrique et à ne pas mettre le câble sur la trajectoire de découpe. Attention : la peinture empêche le contact entre la pièce métallique et la pince de masse, ne pas oublier de décaper.2 - VÉRIFIER LA PRÉSENCE DE TOUS LES CONSOMMABLES DE LA TORCHE 3 - DÉMARRER LA MACHINE et vérier que le voyant d’alimentation (1) est allumé. 4 - PANNEAU DE CONFIGURATION (FIG-2) Voyant vert (1) Lorsque la machine est allumée, le voyant s’allume. En cas de coupure de courant, le voyant vert s’éteint et l’appareil s’éteint. Voyant jaune (2) Surchaue : dans ce cas, le voyant jaune s’allume. Attendre quelques minutes, la lumière s’éteindra et la machine recommencera à fonctionner.

5 - RÉGLAGE DU COURANT (FIG-2)

Utiliser le potentiomètre pour régler le courant en fonction de l’épaisseur et du type de tôle. Généralement un réglage au courant maximum couvre toutes les situations usuelles.6 - DÉMARRAGE DE LA DÉCOUPE

• Le découpeur PLASMA est muni d’un système d’arc pilote permettant d’amorcer l’arc sans avoir besoin de toucher la pièce à découper. La découpe peut donc s’eectuer de deux manières :▪ Appui sur gâchette > formation de l’arc pilote > découpe en venant au contact de la pièce▪ Contact avec la pièce > appui sur gâchette > découpe immédiate• Pendant la découpe assurez-vous de bien maintenir le contact entre la tuyère et la pièce à découper> Résolutions des problèmes en page 11.

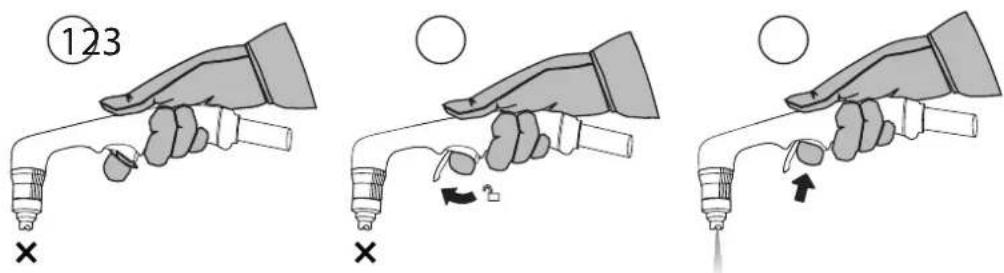

La torche est équipée d’un loquet de sécurité pour prévenir les amorçages accidentels : Déverrouiller-le puis appuyer sur la gâchette comme ci- dessous :

Portez un équipement de protection approprié. Tenez-vous à l’écart du bout de la torche. Éloignez vos mains de la trajectoire de cou- page. Ne dirigez jamais la torche vers vous ou un autre.

ASTUCES POUR LE COUPAGE

• Traîner légèrement la buse sur la pièce pour maintenir une coupe régulière. Ceci permet d’assurer une distance constante et correcte.

• Lors de la coupe, assurez-vous que les étincelles sortent du bas de la pièce. Les étincelles doivent traîner légèrement derrière la torche lorsque vous coupez (angle de 15° à 30° à partir de la verticale).
• Si les étincelles jaillissent du haut de la pièce, ralentissez le déplacement ou réglez le courant de sortie à un niveau plus élevé.
• Pour des coupes en ligne droite, utiliser une règle comme guide.10

La pince de masse xée à la pièce, maintenez le patin de la torche perpendiculaire (90°) à l’extrémité de la pièce.

Appuyez sur la gâchette de la torche pour amorcer l’arc jusqu’à ce que celui-ci ait complètement entamé la pièce.

Lorsque la pièce est entamée, traînez légèrement le patin sur la pièce pour conti- nuer la coupe. Essayez de maintenir un rythme régulier. PERÇAGE D’UNE PIÈCE / DÉCOUPE EN MILIEU DE PIÈCE

La pince de masse xée à la pièce, maintenez la torche à un angle d’environ 30° sur la pièce.

Appuyez sur la gâchette de la torche pour amorcez l’arc tout en maintenant l’angle (30°) par rapport à la pièce. Faire pivoter lentement la torche vers une position perpendiculaire (90°).

Immobilisez la torche tout en continuant à appuyer sur la gâchette. Si les étincelles sortent au bas de la pièce, l’arc a percé le matériau.

Lorsque la pièce est entamée, traînez légèrement le patin sur la pièce pour continuer la coupe. Essayer de maintenir un rythme régulier.11

INSPECTION DES CONSOMMABLES (MONTAGE ET DÉMONTAGE, VOIR P.8) Pièces Actions Solutions Buse Vérier l’absence de dommages et d’usure sur la surface. Remplacer la buse lorsque celle-ci semble très abimée (trace de brûlures). Tuyère Vérier visuellement le trou interne de la tuyère. OK NOK Remplacer la tuyère si le diamètre interne est élargi ou déformé. Diuseur Vérier l’absence de dommages et d’usure sur la surface et à l’intérieur du diuseur. L’absence d’obstructions des trous de sortie de gaz. Remplacer le diuseur si la surface est endomma- gée ou usée ou si un des trous de sortie de gaz est obstrué. Électrode Vérier visuellement le trou interne de l’électrode.

NOK Remplacer l’électrode dès que l’insert est usé (retrait de 1.5 mm).

Anomalies Causes Remèdes L’appareil ne délivre pas de puissance. Le vert de fonctionnement est allumé Le voyant de protection thermique est allumé en continu. La protection thermique du poste s’est déclen- chée. Attendre la n de la période de refroidisse- ment. L’appareil ne délivre pas de puissance. Le voyant vert de fonctionnement est allumé. Le voyant de protection thermique clignote 2 fois puis s’éteint. La tension d’alimentation dépasse 230V +/- 15%. Vérier votre installation électrique ou votre groupe, puis éteindre et rallumer votre appa- reil. L’appareil ne délivre pas de puissance. Le vert de fonctionnement est allumé Le voyant de protection thermique clignote rapidement. Défaut torche. Vérier que votre torche soit bien montée, puis éteindre et rallumer votre appareil. En appuyant sur la gachette, de l’air s’écoule mais l’arc pilote ne fonctionne pas. Consommables usés Vérier et changer les consommables. L’arc électrique se coupe au bout de 3 secondes environ. Problème de masse Vérier que la pince de masse soit bien reliée à une partie propre (non grasse et non peinte) de la pièce à découper Le poste est alimenté, vous ressentez des picotements en posant la main sur la carros- serie. La mise à la terre est défectueuse. Contrôler la prise et la terre de votre installa- tion.

CONDITIONS DE GARANTIE FRANCE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’oeuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière). En cas de panne, retourner l’appareil à votre distributeur, en y joignant : - un justicatif d’achat daté (ticket de sortie de caisse, facture….) - une note explicative de la panne.12

• Si les étincelles jaillissent du haut de la pièce, ralentissez le déplacement ou réglez le courant de sortie à un niveau plus élevé.

*Les facteurs de marche sont réalisés selon la norme EN60974-1 à 40°C et sur un cycle de 10 min. Lors d’utilisation intensive (> au facteur de marche) la protection thermique peut s’enclencher, dans ce cas, l’arc s’éteint et le voyant de protection apparaît . Laissez l’appareil alimenté pour permettre son refroidissement jusqu’à annulation de la protection. La source de courant décrit une caractéristique de sortie de type tombante. *The duty cycles are measured according to standard EN60974-1 à 40°C and on a 10 min cycle. While under intense use (> to duty cycle) the thermal protection can turn on, which switches the arc o and the icon appears on the screen. Keep the machine’s supply on, to enable cooling until protection cancellation. The machine has a specication with a “dropping current output”

Couper l’alimentation en débranchant la prise, et attendre deux minutes.

Attention ! Lire le manuel d’instruction avant utilisation.

Source de courant de technologie onduleur délivrant un courant continu.

Convient au coupage dans un environnement avec risque accru de choc électrique. La source de courant elle-même ne doit toutefois pas être placée dans de tels locaux.

Tension assignée à vide

Facteur de marche selon la norme EN60974-1 (10 minutes – 40°C).

Courant de coupage conventionnel correspondant

Alimentation électrique monophasée 50 ou 60Hz

Tension assignée d’alimentation

Courant d’alimentation assigné maximal (valeur efcace)

Courant d’alimentation effectif maximal

Matériel conforme aux Directives européennes. La déclaration UE de conformité est disponible sur notre site (voir à la page de couverture).

Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

L’appareil respecte la norme EN60974-1 et EN60971-10 appareil de classe A.

Marque de conformité EAC (Communauté économique Eurasienne)

Matériel conforme aux normes Marocaines. La déclaration Cم (CMIM) de conformité est disponible sur notre site (voir à la page de couverture).

Ce matériel faisant l’objet d’une collecte sélective selon la directive européenne 2012/19/UE. Ne pas jeter dans une poubelle domestique !

Produit recyclable qui relève d’une consigne de tri.

Information sur la température (protection thermique)

Le dispositif de déconnexion de sécurité est constitué par la prise secteur en coordination avec l’installation électrique domestique. L’utilisateur doit s’assurer de l’acces- sibilité de la prise
