INSTRUKCJA OBSŁUGI Easycut K35 PFC GYS

Jednofazowa przecinarka plazmowa

FIG-1
EASYCUT K25

Niniejsza instrukcja musi być przeczytana i zrozumiana przed rozpoczęciem eksploatacji. Nie wolno przeprowadzać żadnych modyfikacji ani serwisu, które nie zostały określone w instrukcji.

Producent nie ponosi odpowiedzialności za jakiekolwiek szkody osobowe lub majątkowe spowodowane użytkowaniem urządzenia niezgodnie z zaleceniami podanymi w niniejszej instrukcji.

W przypadku problemów lub niepewności należy skonsultować się z wykwalifikowaną osobą w celu przeprowadzenia prawidłowej instalacji.

OTOCZENIE

Urządzenie przeznaczone jest wyłącznie do spawania w granicach wskazanych na tabliczce znamionowej i/lub w instrukcji. Należy przestrzegać dyrektyw dotyczących bezpieczeństwa. W przypadku niewłaściwego lub niebezpiecznego użycia produktu producent nie ponosi odpowiedzialności.

Stanowisko powinno być używane w pomieszczeniach wolnych od substancji tj. kurz, kwasy, gazy lub innych substancji żrácych. W trakcie użytkowania należy zapewnić odpowiedni przepływ powietrza.

Zakres temperatur :

Użytkowanie od -10 do +40°C (od +14 do + 104°F).

Przechowywanie w temperaturze od -20 do +55°C (-4 do 131°F).

Wilgotność powietrza:

Mniejsza lub równa 50%, w temperaturze 40°C (104°F).

Mniejsza lub równa 90%, w temperaturze 20°C (68°F).

Poziom:

Do 1000 m n.p.m. (3280 stóp).

OCHRONA SIEBIE I INNYCH

Spawanie łukowe może być niebezpieczne i doprowadzić do poważnych obrażeń, a nawet śmierci.

Ciecie naraża ludzi na niebezpieczne źródło ciepła, promieniowanie świetlne z łuku, pola elektromagnetyczne (uwaga na osoby z rozrusznikami serca), ryzyko porażenia prądem, hałas i opary gazowe.

Aby chronić siebie i innych, należy postępować zgodnie z poniższymi instrukcjami bezpieczeństwa:

Aby uchronić się przed oparzeniami i promieniowaniem, należy nosić odzież bez mankietów, izolującą, suchą, ognioodporną, w dobrym stanie i przykrywającą całe ciało.

Należy używać rękawic zapewniających izolację elektryczną i termiczną.

Stosować środki ochrony przed cięciem i/lub maskę do cięcia o odpowiednim stopniu ochrony (w zależności od zastosowania). Chronić oczy podczas czyszczenia. Szkła kontaktowe są szczególnie zabronione.

Czasami konieczne jest wydzielenie obszarów za pomocą ognioodpornych kurtyn, aby chronić obszar cięcia przed promieniami łuku elektrycznego, rozpryskami i żarzącymi się odpadami.

Należy poinformować osoby znajdujące się w strefie spawania, aby nie patrzyły ani na łuk spawalniczy, ani na spawane części oraz aby nosiły odpowiednią odzież ochronną.

Należy używać słuchawek chroniących przed hałasem, jeśli proces spawania osiągnie poziom dźwięku powyżej limitu.

Należy trzymać ręce, włosy i ubrania z daleka od części ruchomych (wentylatorów), rąk, włosów, ubrań.

Gdy zasilanie spawania jest pod napięciem, nigdy nie należy zdejmować obudowy zabezpieczającej źródło prądu. W razie wypadku, producent nie jest pociągnięty do odpowiedzialności.

Części, które zostały przyspawane, są gorące i mogą spowodować poparzenia przy ich użytkowaniu. Aby przeprowadzić konserwację palnika, upewnij się, że wystygł on wystarczająco i odczekaj co najmniej 10 minut przed rozpoczęciem. Ważne jest, aby zabezpieczyć miejsce pracy przed jego opuszczeniem, aby chronić ludzi i mienie.

OPARY I GAZY POWSTAJĄCE PODCZAS CIEĄCIA

Dymy, gazy i pyły emitowane podczas spawania są niebezpieczne dla zdrowia. Należy zapewnić wystarczającą wentylację i może być wymagane powietrze. W przypadku niewystarczającej wentylacji rozwiązaniem może być maska na świeże powietrze.

Sprawdź, czy ssanie jest skuteczne, sprawdzając je pod kątem norm bezpieczeństwa.

Uwaga: cięcie w małych przestrzeniach wymaga nadzoru w celu zapewnienia bezpieczeństwa. Cięcie niektórych materiałów zawierających ołów, kadm, cynk lub rtęć, a nawet beryl, może być szczególnie szkodliwe, dlatego przed cięciem należy odtłuścić części. Butle muszą być przechowywane w otwartych lub dobrze wentylowanych pomieszczeniach. Muszą one być w pozycji pionowej i utrzymywane na wsporniku lub na wózku. Spawanie w pobliżu smarów lub farb jest zabronione.

Należy całkowicie chronić obszar spawania, materiały łatwopalne muszą być oddalone o minimum 11 metrów. Wyposażenie przeciwpożarowe musi znajdować się w pobliżu operacji spawalniczych.

Należy uważać na rozpryski i iskry, nawet przez pęknięcia. Może to być źródłem ognia lub wybuchu.

Osoby, materiały łatwopalne i pojemniki znajdujące się pod ciśnieniem należy trzymać w bezpiecznej odległości.

Należy unikać spawania w zamkniętych pojemnikach lub rurach, a jeśli są otwarte, należy je opróżnić z wszelkich materiałów łatwopalnych lub wybuchowych (olej, paliwo, gaz...).

Operacje szlifowania nie powinny być zwrócone w kierunku źródła prądu spawania czy też w kierunku materiałów łatwopalnych.

BEZPIECZEŃSTWO ELEKTRYCZNE

Zastosowana instalacja elektryczna musi być uziemiona. Należy używać zalecanego rozmiaru bezpiecznika oznaczonego na tablicy znamionowej. Porażenie prądem elektrycznym może być źródłem poważnych, bezpośrednich lub pośrednich wypadków, a nawet śmierci.

Nigdy nie należy dotykać elementów będących pod napięciem wewnątrz lub na zewnątrz źródła zasilania (palniki, zaciski, kable, elektrody), ponieważ są one podłączone do obwodu spawania.

Przed otwarciem źródła zasilania spawalniczego, urządzenie należy odłączyć od sieci i poczekać 2 minuty, aby wszystkie kondensatory się rozładowały. Nie należy jednocześnie dotykać palnika i zacisku uziemiającego.

W przypadku uszkodzenia przewodów i palników należy zapewnić ich wymianę przez wykwalifikowany i autoryzowany personel. Zwymiarować przekrój kabla w zależności od zastosowania. Zawsze używaj suchej, dobrej jakości odzieży, aby odizolować się od obwodu spawalniczego. We wszystkich środowiskach pracy należy nosić izolowane obuwie.

KLASYFIKACJA MATERIAŁÓW EMC

Ten materiał Klasy A nie jest przeznaczony do użytku na terenie mieszkalnym, ponieważ dostarczana tam publiczna energia elektryczna jest niskonapięciowa. W tych miejscach mogą występować potencjalne trudności w zapewnieniu kompatybilności elektromagnetycznej, ze względu na zaburzenia przewodzenia, a także emitowane częstotliwości radioelektryczne.

PLAZMA EASYCUT K25 :

To urządzenie jest zgodne z normą IEC 61000-3-11.

To urządzenie nie jest zgodne z normą IEC 61000-3-12 i jest przeznaczone do podłączenia do prywatnych sieci niskiego napięcia podłączonych do publicznej sieci zasilającej tylko na poziomie średniego i wysokiego napięcia. W przypadku podłączenia do publicznej sieci zasilającej niskiego napięcia obowiązkiem instalatora lub użytkownika sprzętu jest upewnienie się, poprzez konsultacje z operatorem sieci dystrybucyjnej, że sprzęt może zostać podłączony.

PLASMA EASYCUT K35 PFC :

To urządzenie jest zgodne z normą IEC 61000-3-11.

To urządzenie jest zgodne z normą IEC 61000-3-12.

EMISJE ELEKTROMAGNETYCZNE

Prąd elektryczny przepływający przez jakikołwiek przewodnik wytwarza lokalne pola elektryczne i magnetyczne (EMF). Prąd tnący wytwarza pole elektromagnetyczne wokół obwodu tnącego i urządzenia tnącego.

Pola elektromagnetyczne EMF mogą zakłócać działanie niektórych implantów medycznych, na przykład rozruszników serca. Dla osób z implantami medycznymi muszą zostać podjęte środki ochronne. Na przykład, ograniczenia dostępu dla osób przechodzących lub indywidualna ocena ryzyka dla spawaczy.

Spawacze powinni postępować zgodnie z poniższymi instrukcjami, aby zminimalizować ekspozycję na działanie pół elektromagnetycznych z obwodu spawania :

• ułożyć kable spawalnicze razem – w miarę możliwości zamocować je za pomocą zacisku;
• ustawić się (tułów i głowę) jak najdalej od obwodu zgrzewania;
• nigdy nie owijać przewodów spawalniczych wokół ciała;
• nie umieszczać ciała pomiędzy kablami spawalniczymi. Trzymać oba kable po jednej stronie ciała;
• podłączyć zacisk uziemiający jak najbliżej spawanego obszaru;
• nie pracować zbyt blisko, nie pochylac się i nie siadać na spawarce;
• nie wyłącać podczas transportu źródła zasilania.

Użytkownicy rozruszników serca powinni skonsultować się z lekarzem przed użyciem tego urządzenia.

Narażenia na działania pół elektromagnetycznych podczas spawania mogą mieć inne skutki, konsekwencje zdrowotne, które nie są jeszcze znane.

ZALECENIA DOTYCZĄCE OCENY OBSZARU I OBIEKTU DO CIEĄCIA

Informacje ogólne

Użytkownik jest odpowiedzialny za instalację i użytkowanie sprzętu do cięcia łukowego zgodnie z instrukcjami producenta. W przypadku wykrycia zakłóceń elektromagnetycznych, użytkownik sprzętu do cięcia łukiem elektrycznym jest odpowiedzialny za rozwiązanie tej sytuacji z pomocą techniczną producenta. W niektórych przypadkach to działanie zapobiegawcze może sprowadzać się do czegoś tak prostego, jak uziemienie obwodu spawania. W innych przypadkach może być konieczne skonstruowanie osłony elektromagnetycznej wokół źródła prądu spawania i całego elementu z zamocowaniem filtrów wejściowych. W każdym przypadku należy ograniczyć zakłócenia elektromagnetyczne, aż przestaną być uciążliwe.

Ewaluacja obszaru cięcia

Przed zainstalowaniem sprzętu do spawania łukowego, użytkownik powinien ocenić potencjalne problemy elektromagnetyczne w otaczającym go obszarze. Należy wziąć pod uwagę następujące elementy:

a) obecność (powyżej, poniżej i obok spawarki łukowej) innych kabli energetycznych, sterowania i telefonicznych;

b) odbiorniki i nadajniki radiowe, i telewizyjne;

c) komputery i inne urządzenia sterujące;

d) urządzenia krytyczne dla bezpieczeństwa, takie jak zabezpieczenia maszyn przemysłowych;

e) zdrowie i bezpieczeństwo osób przebywających w danym obszarze, takich jak osoby z kardiostymulatorami lub aparatami słuchowymi;

f) aparatura do kalibracji i pomiarów;

g) odizolowanie innych urządzeń, które znajdują się na tym samym obszarze.

Użytkownik musi upewnić się, że inne urządzenia używane w danym środowisku są kompatybilne. Może to wiązać się z dodatkowymi środkami ostrożności;

h) pora dnia podczas spawania lub wykonywania innych wymaganych czynności.

Wielkość obszaru otaczającego, który należy wziąć pod uwagę, zależy od struktury budynku i innych działań odbywających się w nim. Ta strefa otoczenia może wykraczać poza granice instalacji.

Ewaluacja instalacji cięcia

Oprócz oceny obszaru spawalniczego ocena systemów spawania łukowego może być wykorzystana do identyfikacji i rozwiązania różnych przypadków zakłóceń. Ocena emisji powinna obejmować pomiary in situ, jak określono w art. 10 normy CISPR 11. Pomiary na miejscu mogą również pomóc potwierdzić skuteczność środków ograniczających.

ZALECENIA DOTYCZĄCE METOD REDUKCJI EMISJI ELEKTROMAGNETYCZNYCH

a. Publiczna sieć zasilania: Wskazane jest podłączenie urządzeń spawalniczych do publicznej sieci zasilania zgodnie z zaleceniami producenta. W przypadku występowania zakłóceń może być konieczne podjęcie dodatkowych środków zapobiegawczych, takich jak filtrowanie publicznej sieci zasilania. Wskazane jest przewidzieć osłonę kabla zasilającego w przewodzie zainstalowanym na stałe, która będzie z metalu lub innego odpowiednika materiału do spawania łukowego. Należy zapewnić ciągłość elektryczną ekranu na całej jego długości. Należy również połączyć osłonę ze źródłem prądu spawania w celu zapewnienia dobrego połączenia elektrycznego pomiędzy przewodem i obudową źródła prądu spawania.

b. Konserwacja materiału cięcia łukowego: Sprzęt do spawania łukowego wymaga rutynowej konserwacji wedle zaleceń producenta. Wskazane jest, aby wszystkie wejścia, drzwiczki serwisowe i pokrywy były zamknięte i prawidłowo zablokowane, gdy urządzenie do spawania łukowego jest włączone. Wskazane jest, aby sprzęt do spawania łukowego nie był w żaden sposób modyfikowany z wyjątkiem zmian i ustawień opisanych w instrukcji obsługi producenta. W szczególności wskazane jest, aby urządzenie rozruchowe dozujące i stabilizujące łuk było regulowane i konserwowane zgodnie z zaleceniami producenta.

c. Kable do cięcia: Kable powinny być możliwie jak najkrótsze, ułożone blisko siebie przy ziemi lub na ziemi.

d. Uziemienie ekwipotencjalne: Należy rozważyć połączenie wszystkich przedmiotów metalowych w pobliżu. Jednakże metalowe przedmioty podłączone do przedmiotu obrabianego zwiększają ryzyko porażenia elektrycznego, jeśli operator dotknie zarówno tych metalowych elementów, jak i elektrody. Operator powinien być odizolowany od takich metalowych przedmiotów.

e. Uziemienie ciętego elementu: Gdy cięta część nie jest uziemiona ze względów bezpieczeństwa elektrycznego lub ze względu na jej rozmiar i lokalizację, jak ma to miejsce na przykład w przypadku kadłubów statków lub metalowych ram budynków, połączenie uziemiające część może, w niektórych przypadkach, ale nie systematycznie, zmniejszyć emisje. Należy unikać uziemiania części, które mogłyby zwiększyć ryzyko zranienia użytkownika lub uszkodzenia innych urządzeń elektrycznych. Jeśli to konieczne, połączenie części, która ma zostać odcięta, z uziemieniem powinno być wykonane bezpośrednio, ale w niektórych krajach, gdzie takie bezpośrednie połączenie nie jest dozwolone, połączenie powinno być wykonane za pomocą odpowiedniego kondensatora wybranego zgodnie z przepisami krajowymi.

f. Ochrona i ekranowanie: Selektywna ochrona i ekranowanie innych kabli i urządzeń w otoczeniu może ograniczyć problemy z zakłóceniami. W przypadku specjalnych zastosowań można rozważyć ochronę całej strefy cięcia.

TRANSPORT I PRZEJAZD W RAMACH źRÓDŁA BIEŻĄCEGO CIECIA

Źródło prądu spawania jest wyposażone w dodatkowy uchwyt do przenoszenia w ręku. Nie należy lekceważyć jego wagi. Uchwyt nie jest postrzegany jako część do podwieszenia.

Nie wolno używać kabli ani palników do przemieszczania źródła prądu spawalniczego. Należy je ustawić w pozycji pionowej.

Nie należy umieszczać źródła zasilania nad ludźmi lub przedmiotami.

INSTALACJA URZĄDZENIA

• Umieścić źródło prądu spawania na podłodze, której maksymalne nachylenie wynosi 10 °.
• Zapewnić wystarczającą strefę do chłodzenia źródła prądu spawania i do łatwego dostępu do panelu sterowania.
• Nie stosować w środowisku, gdzie występują pyły metali przewodzących.
• Źródło prądu spawania musi być chronione przed deszczem i nie może być narażone na działanie promieni słonecznych.

EASYCUT K25 :

• Urządzenie należy ustawiać i eksploatować wyłącznie zgodnie z informacjami o stopniu ochrony IP21S, to znaczy:
• zabezpieczenie przed dostępem do niebezpiecznych części stałych o średnicy > 12,5 mm i,
• ochrona przed pionowo spadającymi kroplami wody przy ruchomych elementach (wentylator), które są chwilowo unieruchomione.

EASYCUT K35 PFC :

Urządzenie posiada stopień ochrony IP23S, co oznacza, że :

- zabezpieczenie przed dostępem do niebezpiecznych części stałych o średnicy > 12,5 mm i,

- ochrona przed deszczem skierowana pod kątem 60° do pionu, gdy jej części ruchome (wentylator) są nieruchomo.

Dlatego też urządzenie to może być przechowywane na zewnątrz zgodnie ze stopniem ochrony IP23.

Przewody zasilania, przedłużacze i przewody spawalnicze muszą być całkowicie rozwinięte, aby zapobiec przegrzaniu.

Producent nie ponosi odpowiedzialności za szkody na osobach i przedmiotach spowodowane niewłaściwym i niebezpiecznym użytkowaniem tego urządzenia.

KONSERWACJA / PORADY

• Konserwacja powinna być przeprowadzana wyłącznie przez wykwalifikowaną osobę. Zalecana jest coroczna konserwacja.
• Odciąć zasilanie, odłączając wtyczkę i odczekać dwie minuty przed rozpoczęciem pracy na urządzeniu. Wewnątrz, napięcia i prądy są wysokie i niebezpieczne.

1 - Filtr powietrza (K35 PFC) :

EASYCUT K35 PFC jest wyposażony w wewnętrzny filtr powietrza. Oczyszcza się automatycznie i nie wymaga specjalnej konserwacji. Podczas czyszczenia za produktem może wyciekać woda.

2 - Konserwacja okresowa:

• Regularnie zdejmować pokrywę i wydmuchiwać kurz. Przy okazji należy zlecić wykwalifikowanemu personelowi sprawdzenie połączeń elektrycznych za pomocą izolowanego narzędzia.
• Regularnie sprawdzać stan techniczny przewodu zasilającego. Jeżeli kabel zasilający jest uszkodzony, musi on zostać wymieniony przez producenta, jego serwis posprzedażowy lub podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.
• Zostawić odsłoniętą kratkę wentylacyjną źródła spawania dla odpowiedniego wlotu i wylotu powietrza.
• Sprawdź korpus palnika pod kątem pęknięć i odsłoniętych przewodów.
• Sprawdź, czy materiały eksploatacyjne są prawidłowo zainstalowane i nie są zużyte.
• Nie używać tego źródła spawania do rozmrażania rur odpływu kanalizacyjnego, ładowania baterii/akumulatorów lub do rozruchu silnika.

INSTALACJA - FUNKCJONOWANIE URZĄDZENIA

Tylko doświadczony i wykwalifikowany przez producenta personel może przeprowadzać instalację. Podczas montażu należy upewnić się, że źródło prądu jest odlączone od sieci. W celu zapewnienia optymalnego połączenia zaleca się stosowanie adapterów dostarczonych wraz z zestawem.

URZĄDZENIE DOSTARCZANE Z

	EASYCUT K25 EASYCUT K35 PFCNr kat. 068063 Nr kat. 080768
4 m	√ TPT 25 TPT 35√
2 m - 10 mm2	√	√
Zestaw startowy	√	√

Akcesoria dostarczone z generatorem mogą być używane tylko z tymi samymi modelami.

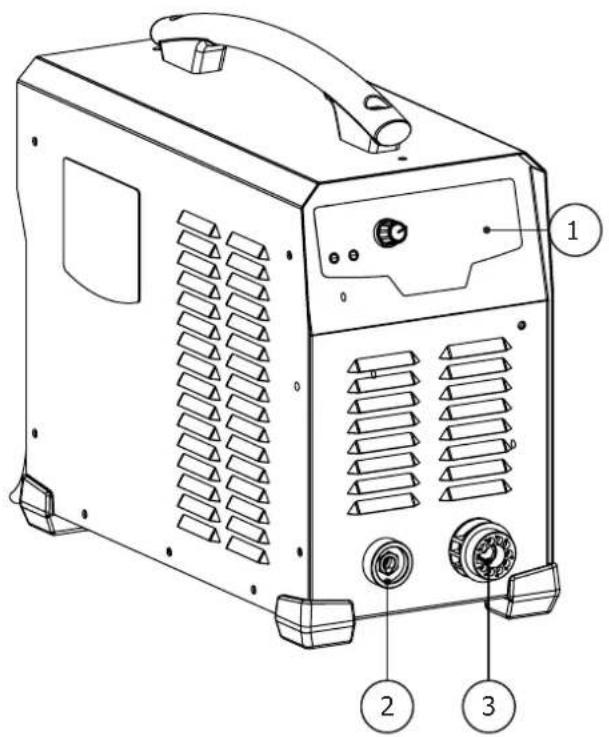

OPIS STANOWISKA (RYS. 1)

1- Interfejs człowiek maszyna 4- Kabel zasilania (2 m)
2- Tuleja przyłączeniowa zacisku uziemiającego
3- Złącze palnika plazmowego 6- Przełącznik START/STOP

5- Pokrywa skrzynki z akcesoriami

HUMAN MACHINE INTERFACE (HMI) (RYS-2)

1- Zielona kontrolka działania 3- Potencjometr regulacji prądu
2- Zabezpieczenie termiczne i wskaźnik awarii (żółty)

ZASILANIE ELEKTRYCZNE

Urządzenie dostarczane jest z gniazdkiem 16 A typu CEE7/7 i powinno być używane wyłącznie na jednofazowej instalacji elektrycznej 230 V (50 - 60 Hz) na trzy kable w tym jeden neutralny uziemiony.

Pochłaniany prąd skuteczny (I1eff) dla maksymalnych warunków użytkowania wyświetlany jest na urządzeniu. Sprawdź, czy zasilacz i jego zabezpieczenie (bezpiecznik i/lub wyłącznik automatyczny) są zgodne z prądem wymaganym do użytkowania. W niektórych krajach może być konieczna wymiana gniazda zasilania, aby umożliwiać maksymalną eksploatację urządzenia.

PODŁACZENIE DO AGREGATU PRADOTWÓRCZEGO

Urządzenia te mogą być zasilane z generatorów pod warunkiem, że zasilanie pomocnicze 230V może dostarczyć ilość niezbędnej energii elektrycznej. Agregat musi spełniać następujące wymagania:

• Maksymalne szczytowe napięcie AC jest mniejsze niż 400V.
• Częstotliwość wynosi od 50 do 60 Hz.
• Efektywne napięcie AC jest zawsze wyższe niż 230Vac ±15%.

Konieczna jest weryfikacja tychże warunków, ponieważ wiele generatorów wytwarza impulsy wysokiego napięcia, co może spowodować uszkodzenie sprzętu.

UŻYWANIE PRZEDŁUŻACZY ELEKTRYCZNYCH

Wszystkie przedłużacze muszą mieć odpowiedni rozmiar i odpowiednią sekcję do napięcia urządzenia.

Używać przedłużacza zgodnie z przepisami krajowymi.

Napięcie prądu wejściowego	Odcinek kabla przedłużającego (<45m)
230 V 6 mm ^2

KONFIGURACJA PALNIKA

Palniki są chłodzone powietrzem i nie wymagają żadnych specjalnych procedur chłodzenia.

1 - DŁUGOŚĆ ŻYCIA MATERIAŁÓW EKSPLOATACYJNYCH

Częstotliwość wymiany materiałów eksploatacyjnych zależy od wielu czynników:

• Grubość ciętego metalu.
• Średnia długość cięcia.
• Jakość powietrza (obecność oleju, wilgoci lub innych zanieczyszczeń).
• Wiercenie w metalu lub cięcie od krawędzi.
• Podczas cięcia należy zachować odpowiednią odległość palnika od przedmiotu obrabianego.

W normalnych warunkach użytkowania:

- Podczas cięcia ręcznego, elektroda zużywa się jako pierwsza.

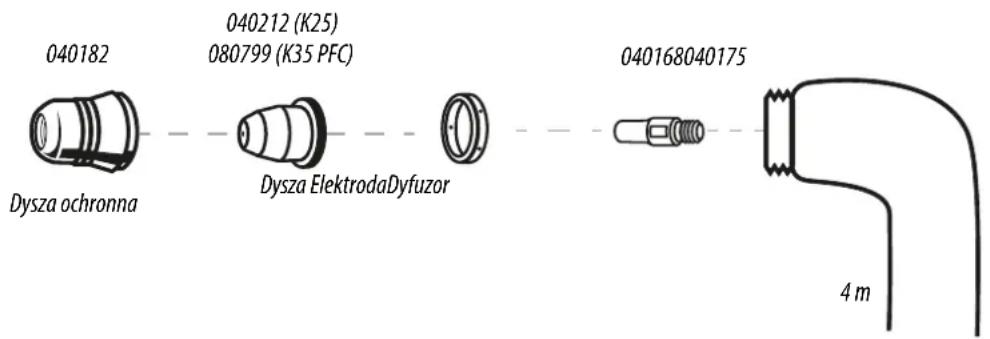

Materiały eksploatacyjne do palnika

040182 040212 (K25) 080799 (K35 PFC) Dysza ochronna Dysza ElektrodaDyfuzor 040168040175 4 m

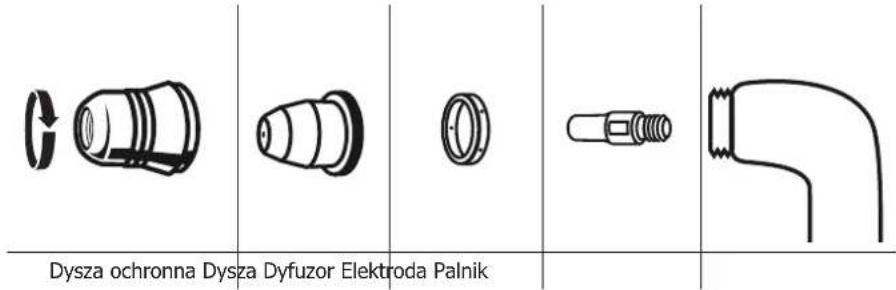

2 - INSTALACJA MATERIAŁÓW EKSPLOATACYJNYCH PALNIKA :

Przed wymianą materiałów eksploatacyjnych należy odłączyć urządzenie od zasilania.

Aby móc korzystać z palnika, należy zainstalować kompletny zestaw materiałów eksploatacyjnych w odpowiedniej kolejności: elektroda, dyfuzor, dysza i dysza ochronna.

Dysza ochronna Dysza Dyfuzor Elektroda Palnik

FUNKCJONOWANIE GENERATORA

1 - UMIEŚCIĆ ZACISK UZIEMIAJĄCY NA OBRABIANYM PRZEDMIOCIE

Upewnij się, że kontakt elektryczny jest dobry i że kabel nie przeszkadza w cięciu.

Uwaga : farba uniemożliwia kontakt części metalowej z zaciskiem uziemiającym, nie zapomnij jej usunąć.

3 - URUCHOM MASZYNE i sprawdź, czy świeci się kontrolka zasilania (1).

4 - PANEL STEROWANIA (RYS-2)

ON Zielona kontrolka (1)

Gdy urządzenie jest włączone, zapala się lampka kontrolna. W przypadku awarii zasilania gaśnie zielona kontrolka i urządzenie wyłącza się.

Żółta kontrolka (2)

Przegrzanie : w tym przypadku świeci się żółta kontrolka. Poczekaj kilka minut, kontrolka zgaśnie i urządzenie zacznie ponownie pracować.

5 - USTAWIENIE PRADU (RYS. 2)

Użyj potencjometru, aby dostosować natężenie prądu do grubości i rodzaju blachy. Ogólnie rzecz biorąc, ustawienie na maksymalny prąd pokrywa wszystkie typowe sytuacje.

6 - ROZPOCZĘCIE PROCESU CIECIA

• Przecinarka PLASMA jest wyposażona w system łuku pilotażowego, który umożliwia uruchomienie łuku bez konieczności dotykania obrabianego elementu. Cięcie można zatem przeprowadzić na dwa sposoby:
• Wciśnięty spust > wytworzony łuk pilotujący > cięcie poprzez kontakt z przedmiotem obrabianym
• Kontakt z przedmiotem > naciśnięcie spustu > natychmiastowe cięcie
• Podczas procesu cięcia należy pamiętać o utrzymaniu dobrego kontaktu pomiędzy dyszą a elementem obrabianym

  Rozwiązywanie problemów na stronie 67.

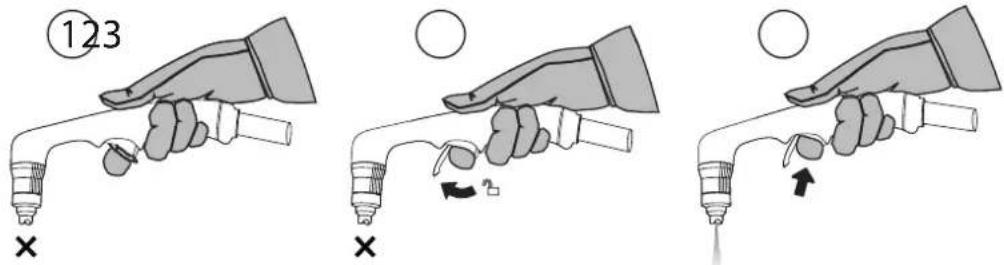

ZATRZASK BEZPIECZEŃSTWA

Palnik wyposażony jest w zatrzask zabezpieczający przed przypadkowym zajarzaniem: Odblokuj go, a następnie pociągnij za spust jak poniżej:

⑫23 × × ○

Stosować odpowiednie wyposażenie ochronne. Trzymać z dala od końcówki palnika. Trzymaj ręce z dala od ścieżki cięcia. Nigdy nie kieruj palnika na siebie ani na nikogo innego.

WSKAZÓWKI DOTYCZĄCE CIĘCIA

• Lekko przeciągnij dyszę po obrabianym przedmiocie, aby zapewnić równe cięcie. Zapewnia to stałą i prawidłową odległość.
• Podczas cięcia należy zwrócić uwagę, aby iskry wychodziły z dolnej części obrabianego przedmiotu. Iskry podczas cięcia powinny iść lekko za palnikiem (kąt 15° do 30° od pionu).
• Jeśli z góry pomieszczenia leca iskry, należy zwolnić ruch lub ustawić prąd wyjściowy na wyższym poziomie.
• Przy cięciach prostych należy posługiwać się linijkstra jako prowadnicą.

REÇZNE CIECIE OD KRAWĘDZI CZĘŚCI

① Po zamocowaniu zacisku uziemienia na obrabianym przedmiocie należy trzymać palnik prostopadle (90°) do końca obrabianego przedmiotu.
② Wcisnąć spust palnika, aby łuk został zapalony aż do momentu, gdy całkowicie wejdzie w obrabiany przedmiot.
③ Gdy obrabiany przedmiot zostanie uruchomiony, przeciągnij lekko płozę po obrabianym przedmiocie, aby kontynuować cięcie. Staraj się utrzymać stałe tempo.

① Po zamocowaniu zacisku uziemienia na obrabianym przedmiocie trzymać palnik pod kątem około 30° do obrabianego przedmiotu.
Po zamocowaniu zacisku uziemienia na obrabianym przedmiocie trzymać palnik pod kątem około 30° do obrabianego przedmiotu. Obrócić powoli palnik do pozycji prostopadłej (90°).
③ Zabezpieczyć palnik, nadal naciskając na spust. Jeżeli iskry pojawiają się na dole przedmiotu, to znaczy, że łuk przebił materiał.

④ Gdy obrabiany przedmiot zostanie uruchomiony, przeciągnij lekko płozę po obrabianym przedmiocie, aby kontynuować cięcie. Staraj się utrzymać stałe tempo.

KONTROLA MATERIAŁÓW EKSPLOATACYJNYCH (MONTAŻ I DEMONTAŻ, PATRZ STR.65)

Części Czynności Rozwiązania
Dysza	Sprawdzić powierzchnię pod kątem uszkodzeń i zużycia.			Wymienić dyszę, jeśli wydaje się mocno uszkodzona (ślady spalenia).
Dysza	Sprawdzić wzrokowo wewnętrzny otwór dyszy.	OK NOK	OK	Wymień dyszę, jeśli średnica wewnętrzna jest powiększona lub zdeformowana.
Dyfuzor	Sprawdź powierzchnię i wnętrze dyfuzora pod kątem uszkodzeń i zużycia. Brak przeszkód w otworach wylotowych gazu.			Wymienić dyfuzor, jeśli jego powierzchnia jest uszkodzona, zużyta lub jeśli któryś z otworów wylotowych gazu jest zatkany.
Elektroda	Sprawdzić wzrokowo wewnętrzny otwór dyszy.	NOK	NOK	Wymienić elektrodę, gdy tylko wkład zostanie zużyty (1,5 mm usunięcia).

BŁĘDY, PRZYCZYNY, ROZWIAZANIA PROBLEMÓW

Błędy Przyczyny Rozwiązania
Urządzenie nie dostarcza prądu.Zielona kontrolka świeci się w sposób ciągły;lampka zabezpieczenia termicznego świeci się w sposób ciągły.	Załącza się ochrona termiczna urządzenia.	Należy zaczekać do zakończenia okresu chłodzenia.
Urządzenie nie dostarcza prądu.Świeci się zielona kontrolka pracy.Wskaźnik zabezpieczenia termicznego mignie 2 razy, a następnie zgaśnie.	Napięcie zasilania przekracza 230V +/- 15%.	Sprawdź instalację elektryczną lub urządzenie,a następnie wyłącz i ponownie włącz urządzenie.
Urządzenie nie dostarcza prądu.Zielona kontrolka świeci sięWskaźnik zabezpieczenia termicznego szybko miga.	Usterka palnika.	Sprawdź, czy palnik jest prawidłowo zamon-towany, a następnie wyłącz i ponownie włącz urządzenie.
Po naciśnięciu spustu powietrze przepływa, ale łuk pilotujący nie działa.	Zużyte materiały eksploatacyjne	Sprawdzanie i wymiana materiałów eksploata-cyjnych.
Odcięcie łuku następuje po około 3 sekundach.	Problem z uziemieniem	Sprawdzić, czy zacisk uziemiający jest podłączony do czystej (niezatłuszzonej lub pomalowanej) części przedmiotu obrabianego
Stanowisko jest zasilane, a Ty czujesz mrowie-nie, kładąc rękę na karoserii.	Uziemienie jest uszkodzone.	Należy sprawdzić wtyczkę i uziemienie państwa instalacji.

WARUNKI GWARANCJI FRANCJA

Gwarancja obejmuje wszystkie wady lub usterki produkcyjne przez 2 lata od daty zakupu (części i robocizna).

Gwarancja nie obejmuje:

• Wszelkich innych uszkodzeń powstałych w wyniku transportu.
• Zwykłego zużycia części (Np. : kabli, zacisków itp.).
• Przypadków nieodpowiedniego użycia (błędów zasilania, upadków czy demontażu).
• Uszkodzeń związanych ze środowiskiem (zanieczyszczenia, rdza, kurz).

W przypadku usterki należy zwrócić urządzenie do dystrybutora, załączając:

- dowód zakupu z datą (paragon fiskalny, fakturę....)

- notatkę z wyjaśnieniem usterki.

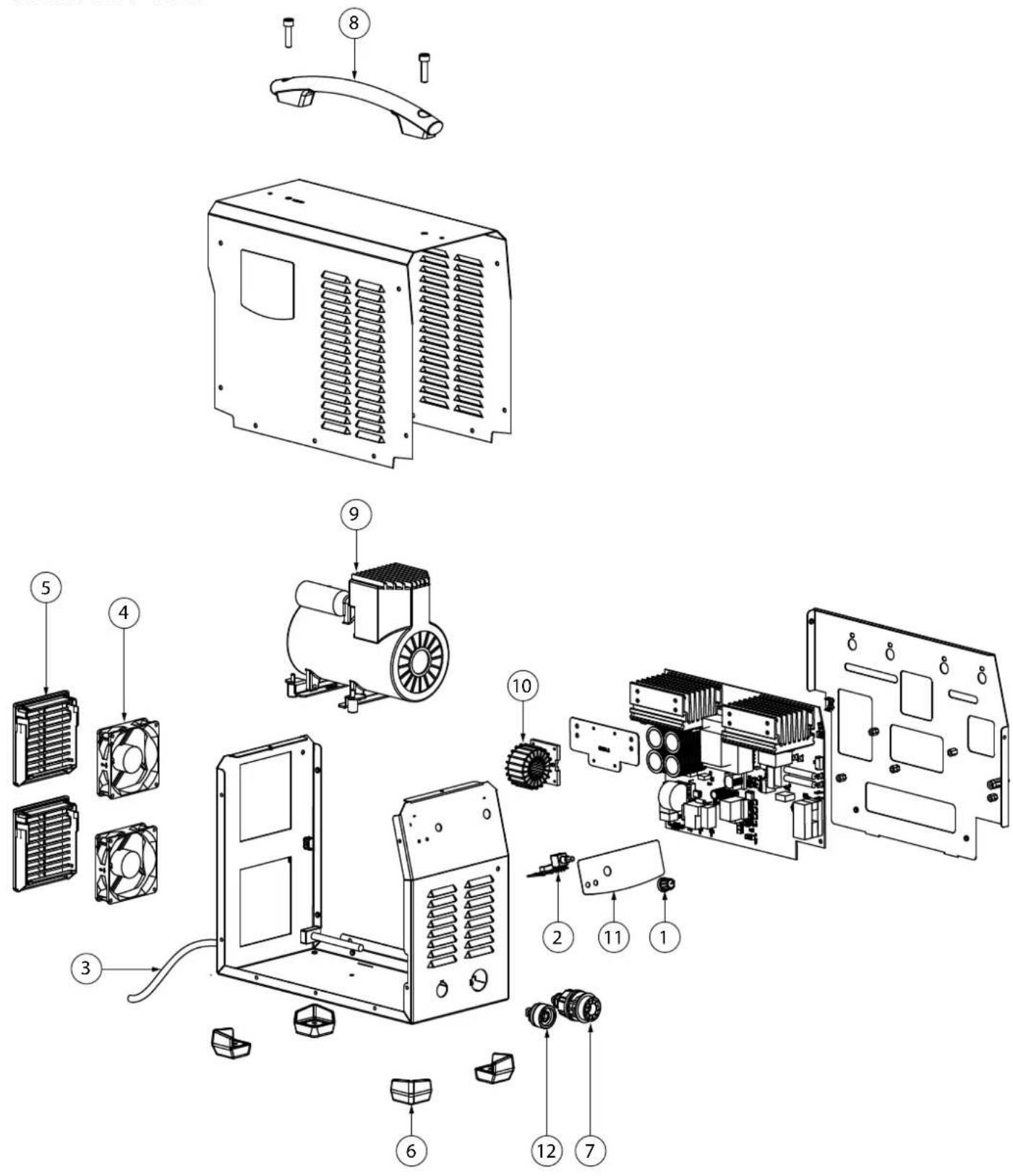

PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO

EASYCUT K25
