FOIRE AUX QUESTIONS - GBC05X Scancool

Pourquoi mon Scancool GBC05X ne refroidit-il pas correctement ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous également que les portes sont bien fermées et que l'appareil est bien ventilé.

Comment dégivrer mon congélateur Scancool GBC05X ?

Débranchez l'appareil et laissez la glace fondre naturellement. Placez des serviettes pour absorber l'eau et nettoyez l'intérieur avant de rebrancher l'appareil.

Quel est le niveau sonore normal pour le Scancool GBC05X ?

Le niveau sonore normal est d'environ 42 dB. Si vous entendez des bruits inhabituels, cela peut indiquer un problème.

Comment puis-je améliorer l'efficacité énergétique de mon congélateur ?

Assurez-vous que le congélateur est bien rempli, mais pas trop. Évitez d'ouvrir la porte trop souvent et nettoyez régulièrement les serpentins de condensation.

Que faire si le congélateur Scancool GBC05X émet un code d'erreur ?

Consultez le manuel de l'utilisateur pour le code d'erreur spécifique. En général, il peut s'agir d'un problème avec le thermostat ou le compresseur.

Est-il normal que de la condensation se forme à l'intérieur du congélateur ?

Un peu de condensation peut être normal, mais une accumulation importante peut indiquer que la porte n'est pas bien fermée ou que le joint de porte est endommagé.

Comment nettoyer l'intérieur de mon Scancool GBC05X ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Quelle est la capacité de stockage du Scancool GBC05X ?

Le Scancool GBC05X a une capacité de stockage d'environ 5 pieds cubes, ce qui équivaut à environ 140 litres.

MODE D'EMPLOI GBC05X Scancool

3.1 Caracteristiques generales 30

1. INSTRUCTIONS D'INSTALLATION 31

4.1 Déballage 31
4.2 Pose et mise a niveau 31
4.3 Raccordement electrique 32
4.4 Connexion de I'evacuation 32
4.5 Recyclage 32

1. INSTRUCTIONS D'UTILISATION ET DE MAINTENANCE 33

5.1 Fonctionnement 33

5.1.1 Symboles du panneau de commande 33
5.1.2 Cycles de travail 33
5.1.3 Test de verification lors de l'insertion du capteur de temperture 36
5.1.4 Etat operationnel 36
5.1.5 Dégivrage 36
5.1.6 Verificaton de I'etat du ventilateur du compresseur et de I'evaporateur 36

5.2 Conseils utiles 37

5.2.1 Maintenance 37
5.2.2 Absence prolongée d'utilisation 37

1. ANOMALIES, ALARMES ET PANNES 38
   6.1 Alarmes et erreurs 39
2. RECYCLAGE DU PRODUIT 39

FR

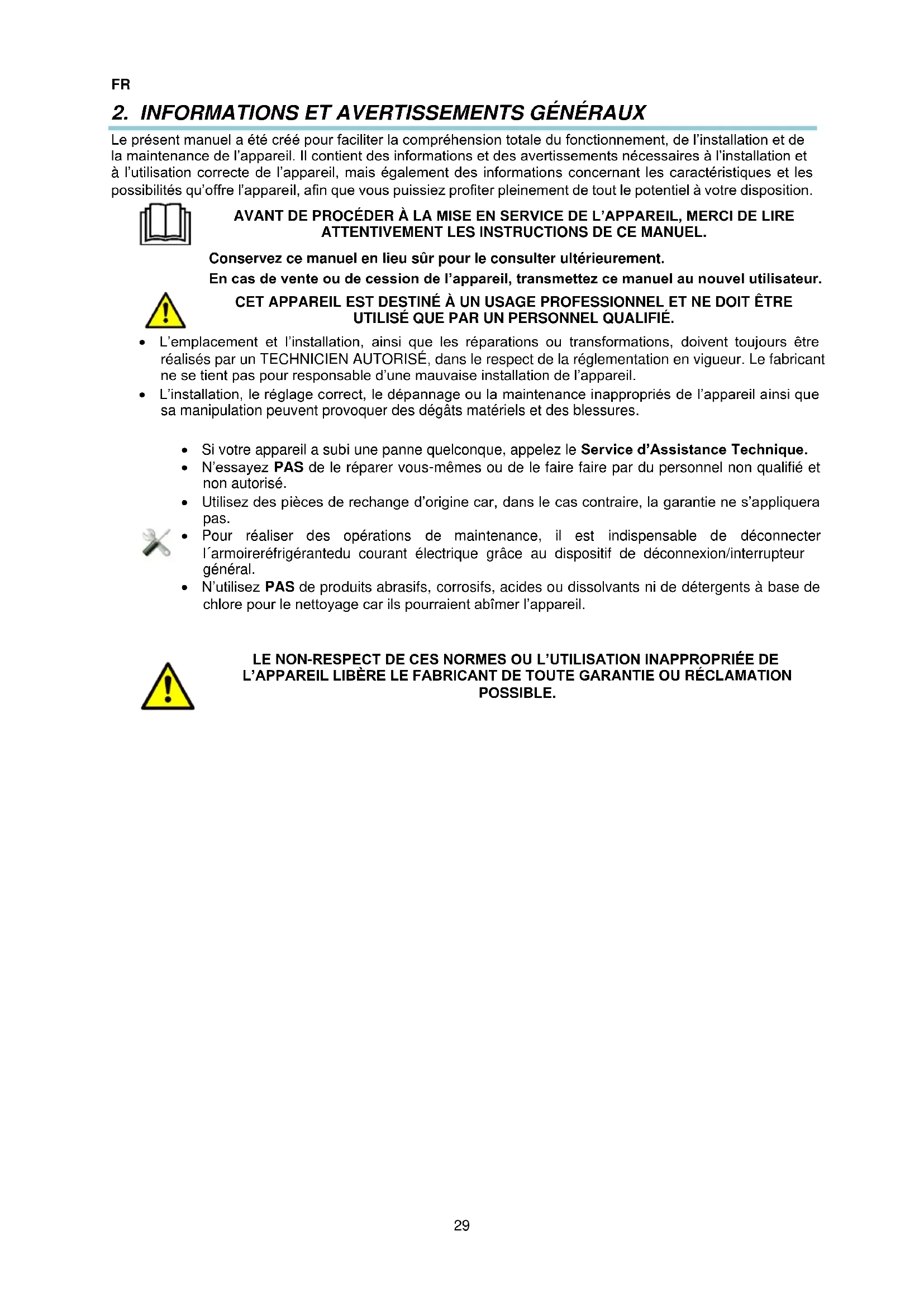

2. INFORMATIONS ET AVERTISSEMENTS GENÉRAUX

Le present manuel a ete creed por faciliter la comprehension totale du fonctionnement, de l'installation et de la maintenance de I'appareil. Il contient des informations et des avertissements necessaires à l'installation et à l'utilisation correcte de I'appareil, mais eaglement des informations concernant les caractéristiques et les possibilites qu'offre I'appareil, afin que you pouissiez profiter pleinement de tout le potentiel a votre disposition.

AVANT DE PROCEDER À LA MISE EN SERVICE DE L'APPAREIL, MERCI DE LIRE ATTENTIVEMENT LES INSTRUCTIONS DE CE MANUEL.

Conserve ce manuel en lieu sur pour le consulter ultérieurement.

En cas de vente ou de cession de l'appareil, transmettez ce manuel au nouvel utiliser.

CET APPAREIL EST DESTINÉ À UN USAGE PROFESSIONNEL ET NE DOIT ÉTRE UTILISÉ QUE PAR UN PERSONNEL QUALIFIÉ.

• L'emplacement et l'installation, ainsi que les réparations ou transformations, doivent toujours être réalisés par un TECHNICIEN Autorisé, dans le respect de la réglementation en vigueur. Le fabricant ne se tient pas pour responsable d'une mauvaise installation de l'appareil.

• L'installation, le réglage correct, le dépannage ou la maintenance inappropriés de l'appareil ainsi que sa manipulation pourrait provoquer des dégats matériels et des blessures.

• Si vous appareil a subi une panne quelconque, appelez le Service d'Assistance Technique.
  N'essayez PAS de le réparer vous-mêmes ou de le faire faire par du personnel non qualifié et non autorisé.

• Utilisez des pieces de rechange d'origine car, dans le cas contraire, la garantie ne s'appliquera pas.
• Pour réaliser des opérations de maintenance, il est indispensable de déconnecter l'armoireréfrigéranteedu courant électrique grâce au dispositif de déconnexion/interrupteur général.
• N'utilise PAS de produits abrasifs, corrosifs, acides ou dissolvants ni de détergents à base de chlore pour le nettoyage car ils pourrait abîmer l'appareil.

LE NON-RESPECT DE CES NORMES OU L'UTILISATION INAPPROPRIÉE DE L'APPAREIL LIBÈRE LE FABRICANT DE Toute GARANTIE OU RECLAMATION POSSIBLE.

FR

Tous les appareils disposent de plaques de caractéristiques qui identifient l'appareil et indiquent ses caractéristiques techniques. Cette plaque se trouve sur l'un des cots de l'appareil. Ne retirez pas la plaque de l'appareil.

Explication de la plaque d'immatriculation qui accompagne votre apparéil.

NUMéro	DESCRIPTION
1	FABRICANT
2	MODELE
3	N.° SÉRIE
4	TENSION DE FONCTIONNEMENT
5	FRéQUENCY
6	INTENSITÉ DE COURANT
7	PUISSANCE FRIGORIFIQUE (W)
8	CLASSE CLIMATIQUE (N=4)
9	TEMPERATURE DE TRAVAIL
10	TYPE DE GAZ RÉFRIGÉRANT
11	GRAMMES DE GAZ RÉFRIGÉRANT
12	NORME

Note: Cette plaque est donnée à titre d'exemple.

Elle contient les caractéristiques à indiquer lorsqu vous contactez le service technique.

3.1 Caracteristiques generales

Ces apparèils ont été fabriqués conformément aux directives de la CE relatives au traitement et à la conservation des alimentés.

L'utilisation de la cellule de refroidissement consiste à abaiser brusquement la température (produits cuits ou frais) à un autre niveau qui garantit le maintain des propriétés nutritionnelles, physiques et chimiques ideales des alimentes.

Il convient de mentionner que la plage de température critique entre 10^ et 85^ dans le produit doit être franchie le plus rapidement possible.

Elle est equipée d'une horloge électronique et d'un capteur de température pour la chambre. Contrôle du cycle par le temps ou avec capteur à l'intérieur de l'aliment. Lorsque le cycle de réfrigération se termine, elle peut être utilisée comme chambre de réfrigeration : + 2, + 4 °C ; ou comme chambre de stockage de produits congelés : -18 °C, pour une courte période.

En fonction de plusieurs facteurs et selon les données préparées, l'idée est d'informer l'utilisateur sur un produit très homogène et standard dans la cuisine internationale.

MODELE	PRODUCTIONS (en kg) (*)
	RéFRIGÉRATION	CONGÉLATION
GBC05X	18	10
GBC10X	50	30

(*) Production calculée selon la norme EN17032 (Réfrigeration, +65 °C +10 °C en 120'; Congélation, +65 °C -18 °C en 270')

La quantité de produits peut varier si les conditions d'essay changent, comme par exemple la température.

4. INSTRUCTIONS D'INSTALLATION

L'emplacement et l'installation, ainsi que les réparations ou transformations, doivent toujours être réalisés par un TECHNICIEN AUTORISE, dans le respect de la réglementation en vigueur dans chaque pays.

L'installation, le réglage correct, le dépannage ou la maintenance inappropriés de l'appareil ainsi que sa manipulation pourrait provoquer des dégats matériels et des blessures.

4.1 Deballage

Déballez l'appareil et vérifie qu'il ne présente pas de dégât d'au transport; si c'est le cas, merci d'en informer immédiatement votre fournisseur et le transporteur. En cas de doute, n'utilise pas l'appareil avant d'avoir analysé l'étendue des dégats.

Les éléments d'emballage (plastiques, polyurethane étiré, pinces, etc.) ne doivent pas être laissés à la portée des enfants car ils peuvent représentier un dangere potentiel.

L'armoire ne doit pas basculer. En cas de nécessité, certaines armoires peuvent être basculées sur la face qui est indiquée sur l'emballage. Si rien n'est indiqué, l'armoire ne peut être basculée. Il est nécessaire d'attendre au moins 2 heures après avoir placé l'armoire en position verticale pour laMETRE en marche.

Le maniement de l'appareil doit être réalisé à l'aide d'un chariot élévateur ou équivalent pour ne pas abîmer la structure de l'appareil. Transportez l'appareil jusqu'à son lieu d'installation et procédez ensuite au déballage.

Les éléments d'emballage sont entierement recyclables et doivent donc etre jets dans le conteneur correspondant.

4.2 Pose et mise à niveau

L'espace où est placé l'armoire doit être dégagé et propre, en évitant que le ventilateur de l'équipment frigorifique n'absorbe de matières qui créé ensuite des dépôts sur les palms du condensateur, réduisant l'efficacité du système.

Retirez la palette, en veillant à ne pas causeur de trous sur le meuble. Mettez a present l'armoirede niveau, en visant et devissant les pieds. Lorsqu'elle est de niveau, vous pouvez retirer le film de protection de I'accier inoxydable en utilisant un objet non pointu. N'utilisez pas de cutter car cela pourrait rayer I'accier.

A:CORPS DU PIED

B:VIS:

Tournez vers la droite pour baiser le meuble.

Tournez vers la gauche pour lever le meuble.

L'appareil, à son emplacement définitif, doit être espacée de 50 mm du mur sur l'arrière, de 30 mm sur les côtes et de 500 mm sur le dessus.

Si l'appareil est équipé de roues, assurez-vous de placer l'équipement sur une surface plane.

Lors de la mise en marche, assurez-vous qu'aucune source de chaleur n'est a proximite.

Pour un parfait fonctionnement des éléments composants le système frigorifique, il est de la plus haute importance que les prises d'air ne soient pas bouchées, que ce soit le ventilateur situé à l'intérieur de l'armoire ou l'accès d'air du condensateur. N'installé pas l'armoire à découvert.

N'introduisez aucun élément dans les grilles de protection des ventilateurs ou de la zone de l'équipement frigorifique.

4.3 Raccordement electrique

Le raccordement electrique de l'appareil doit always etre effectue par un TECHNICIEN AUTORISE. Les normes legales en vigueur dans le pays en matière de raccordements au reseau electrique doivent etre respectees.

• Vérifiez que la tension et la fréquence du réseau correspondant à celles indiquées sur la plaque des caractéristiques.
• Il est absolutement indispensable que l'installation électrique sur laquelle sera branché le armoire réfrigéré soit pourvue d'une PRISE DE TERRE ainsi que de la protection magnétothermique et du différentiel adequats (que nous conseillons de 30mA)
• Il est obligatoire de raccorder la terre à l'appareil en utilisant un dispositif de protection différentiel. Le fabricant ne se porte pas responsable pour les dégats potentiels causés en cas de non-respect de cette exigence.
• Vérifiez que la section d'alimentation est adaptée à la consommation qu'elle va supporter.
• La prise de courant doit être de type Schuko car le cable的前提 dans son armoire est de ce type (aussi appelé type F ou CEE 7/4"), avec des bornes de 4,8 mm et une prise terre. Pour votre sécurité, il est interdit de rallonger ce cable d'alimentation. Les armoires peuvent également être équipées sur commande de cables d'alimentation de type H (Angleterre) et type B (Amérique).
• Si, à l'installation de l'appareil, vous détectez tout défaut, faites-le savoir à votre fournisseur immédiatement.
• N'installez pas la cellule de refroidissement à l'extérieur.
• En cas d'incendie, n'utilise pas d'eau. Utilise des extincteurs au CO2 (dioxyde de carbone) et refroidissez la zone du moteur aussi vite que possible.

Ne pas respecter les specifications du fabricant ou ne pas réaliser une installation adequate la Dispense de toute responsabilité, ne le rendant pas responsable des blessures ou des dégats matériels sur l'appareil.

Consultez le plaque de caractéristiques pour connaître les caractéristiques électriques de votre équipement. Section 3.

4.4 Connexion de l'évacuation

Si vous poulez placer le drainage à un endroit fixe et définitif, il doit être relié à un drainage général, en créant un siphon avec ce drainage pour évider des pertes de froid. Cette opération doit être effectuee par du personnel qualifié. Voir les figures 1 à 4 pour voir l'emplacement du drainage.

4.5 Recyclage

L'emballage du produit est compose de :

• Palette en bois.
• Carton.
• Bande de polypropylène.
  Polyethylene étiré.

Tous les emballages utilisés pour l'empaquetage de l'appareil sont recyclables; l'élimination correcte de ces produits contribue à la protection de l'environnement. Pour plus d'informations sur le recyclage de ces produits, adressez-vous au bureau compétant au niveau local. Jetez ces matériaux en respectant les normes en vigueur.

5. INSTRUCTIONS D'UTILISATION ET DE MAINTENANCE

AVANT DE PROCEDER À LA MISE EN SERVICE DE L'APPAREIL, MERCI DE LIRE ATTENTIVEMENT LES INSTRUCTIONS DE CE MANUEL.

CET APPAREIL EST DESTINÉ À UN USAGE PROFESSIONNEL ET NE DOIT ÉTRE UTILISÉ QUE PAR UN PERSONNEL QUALIFIÉ.

5.1 Fonctionnement

Les étapes suivantes montrent comment faire fonctionner l'armoire frigorifique mais aussi toutes les possibilités de fonctionnement dont elle dispose.

5.1.1 Symboles du panneau de commande

Le panneau de commande est equipoé d'un interrupteur On/ Off et d'un thermostat. Sur la Figure 5, vous pouvez les voir en détaill.

• Àpres avoir nettoyé l'intérieur de l'appareil, branchez-le au réseau électrique et allumez le bouton (1, Fig.5) en position ON. L'interrupteur doit être éclairé.
• Si l'appareil est allumé et qu'aucun cycle est en marche, l'AFFICHAGE (Fig.5) indique la température de la chambre.
• S'il n'y a pas de cycle actif, après 10 secondes sans avoir appuyé sur aucune icône, l'AFFICHAGE (Fig. 5) s'éteindra automatiquement, à l'exception de la IED à basse consommation d'énergie. Pour rallumer l'affichage, appuyez sur n'importe quel bouton.
  Si 60 secondes s'ecoulent sans qu'aucun bouton ne soit pressé, l'écran affichera l'icone "Loc" et le clavier va se verrouiller automatiquement. Pour déverrouiller le clavier, appuyez sur n'importe quel bouton pendant 1 seconde. L'écran affichera l'icone "UnL".

5.1.2 Cycles de travail

La cellule de refroidissement que vous avez choisi est contrôle par une horloge électronique avec un capteur de température de la chambre, qui permet d'utiliser deux méthodes de refroidissement. Le premier cycle est le cycle contrôle par le temps pendant lequel le cycle de réfrigération se termine une fois que le temps défini du processus s'est écoulé, et le second cycle est le cycle contrôle par la température est un cycle pendant lequel le processus se termine lorsque le capteur de température inséré dans l'aliment atteint une certaine température.

De plus, il existe 2 processus de refroidissement, selon la température finale qui doit être atteinte, qui sont la réfrigération et la congélation, et qui peuvent être accédé en appuyant sur le bouton SET (14, Fig. 5).

SET		Appuyez sur le bouton SET pour sélectionner un cycle
PoS		Réfrigération, cycle temporisé
nEG		Congélation, cycle temporisé
PoS		Réfrigération, cycle à température contrôle.
nEG		Congélation, cycle à température contrôle
		Appuyez sur le bouton START/STOP dans les 15 secondes qui suiv .

5.1.2.1 Cycle de réfrigération contrôle par le temps

Pour demarrer le cycle de réfrigération contrôle par le temps, suivez les étapes ci-dessous :

1. Assurez-vous que le clavier n'est pas verrouillé et qu'aucun cycle de réfrigération ou de dégivrage n'est actif.

2. Appuyez sur le bouton SET (14, Fig.5) pour désir entre le cycle de réfrigeration "PoS" ou le cycle de congélation "nEG" et assurez-vous que l'icone CYCLE TEMPORISÉ (10, Fig.5) clignote. Par défaut, le cycle de réfrigération dure 90 minutes, tandis que le cycle de congélation dure 240 minutes.

3. EN OPTION : Les paramètres relatifs à la durée du cycle, à la température programmée du cycle de réfrigération, et à la température programmée du cycle de conservation peuvent être ajustés.

Appuyez sur le bouton EN BAS FNC (12, Fig.5), avant que 15 secondes ne s'écoulient et appuyez sur le bouton SET (14, Fig.5) pour vérifier la valeur par défaut de la durée du cycle et la modifier. Pour modifier la valeur, appuyez sur le bouton EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5). Appuyez à nouveau le bouton SET (14, Fig.5) pour quitter et passer à l'étape suivante.
Pour vérifier et modifier la température programmée du cycle de réfrigération, appuyez sur le bouton EN BAS (12, Fig.5) avant que 15 secondes ne se soient écoullées, puis sur le bouton SET (14, Fig.5). Pour modifier la valeur, appuyez sur le bouton EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5). Appuyez à nouveau le bouton SET (14, Fig.5) pour quitter et passer à l' étape suivante.
Pour vérifier et modifier la température programmée du cycle de conservation, appuyez sur le bouton EN BAS (12, Fig.5), avant que 15 secondes ne se soient écouées, puis sur le bouton SET (14, Fig.5). Pour modifier la valeur, appuyez sur le bouton EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5). Appuyez à nouveau le bouton SET (14, Fig.5) pour quitter et passer à l' étape suivante.
Il s'agit d'un ajustement temporaire. Lorsqu'un nouveau cycle est activé ou après une panne de courant, les valeurs fixées seront réinitialisées à celles définies par le fabricant.

1. Appuyez sur le bouton START/STOP (13, Fig. 5), Le cycle va demarrer et l'icone CYCLE TEMPORISE (10, Fig.5) va s'allumer.

Pendant le processus de réfrigération, l'AFFICHAGE va indiquer le temps de cycle restant. Lorsque le cycle est terminé, l'AFFICHAGE va afficher le mot "END" et un bip sonore sera émis pendant la durée spécifiée dans le paramètre "AA". Pour désactiver le bip sonore, appuyez sur n'importe quel bouton.

Enfin, une fois que la fin du processus est indiquée, le processus de conservation est activé en allumant l'icone CONSERVATION (7, Fig.5) et la température de la chambre est affichée sur l'AFFICHAGE.

De plus, pendant le cycle de réfrigeration, il est possible d'afficher la température de la chambre sur l'écran. Appuyez sur le bouton EN BAS (12, Fig.5), Choisissez l'option de réfrigeration actuelle “PoS” pour la réfrigeration ou “nEG” pour la congélation. Lorsque le cycle est sélectionné, appuyez à nouveau sur le bouton EN BAS (12, Fig.5) pour afficher cette valeur. Pour quitter l'affichage de la température, appuyez sur le bouton SET (14, Fig.5) ou n'effectuez aucune action pendant 15 secondes.

Pour interromp re processus de refrigeration, appuyez sur START/STOP (13, Fig. 5), pendant 2 secondes.

5.1.2.2 Cycle de réfrigération contrôle par la température

Pour demarrer le cycle de réfrigération contrôle par la température, suivez les étapes suivantes :

1. Assurez-vous que le clavier n'est pas verrouillé et qu'aucun cycle de réfrigération ou de dégivrage n'est actif.
2. Appuyez sur le bouton SET (14, Fig.5) pour désir entre le cycle de réfrigeration "PoS" ou de congélation "nEG" et assurez-vous que l'icone CYCLE À TEMPERATURE CONTROLLE (2, Fig.5) clignote. Par défaut, la température finale du capteur alimentaire pour le cycle de réfrigeration est fixée à 3^ , tandis que pour le cycle de congélation, il est fixé à 18^ .
3. Avant de démarrer un cycle à température contrôle, un test automatique est effectué pour vérifier si le capteur de température est correctement inséré dans l'aliment à réfrigerer. Si le test échoue, le cycle contrôle en fonction du temps commence.
4. EN OPTION : Les paramètres liés à la valeur du capteur de température à la fin du cycle de réfrigération, la durée maximale du cycle, la température de la chambre pendant le cycle de réfrigération et la température de la,chambre pendant le cycle de conservation peuvent être régles.

Appuyez sur le bouton EN BAS FNC (12, Fig.5), avant que 15 secondes ne se soient ecoulées et appuyez sur le bouton SET (14, Fig.5) pour vérifier la valeur de la température finale du produit et la modifier. La valeur peut être modifiée en appuyant sur les boutons EN HAUT (11, Fig.5) ou EN BAS FNC (12, Fig.5). Appuyez sur le bouton SET pour revenir au niveau précédent.
Pour vérifier et modifier la durée maxime du cycle de réfrigération, appuyez sur le bouton EN BAS (12, Fig.5), pendant une période ne dépassant pas 15 secondes, puis sur le bouton SET (14, Fig.5). Appuyez sur les boutons EN HAUT (11, Fig.5) ou BAS (12, Fig.5) pour modifier la valeur. Appuyez sur le bouton SET (14, Fig.5) pour revenir au niveau précédent.
Pour vérifier et modifier la température de la chambre pendant le processus de réfrigération, appuyez sur le bouton EN BAS (12, Fig.5), pendant une période ne dépassant pas 15 secondes, puis sur le bouton SET (14, Fig.5). Appuyez sur les boutons EN HAUT (11, Fig.5) ou BAS (12, Fig.5) pour modifier la valeur. Appuyez sur le bouton SET (14, Fig.5) pour revenir au niveau précédent.
Pour vérifier et modifier la température de la chambre pendant le processus de conservation, appuyez sur le bouton EN BAS (12, Fig.5), pendant une période ne dépassant pas 15 secondes, puis sur le bouton SET (14, Fig.5). Appuyez sur les boutons EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5) pour modifier la valeur. Appuyez sur le bouton SET (14, Fig.5 pour revenir au niveau précédent.
Il s'agit d'un ajustement temporaire. Lorsqu'un nouveau cycle est activé ou après une panne de courant, les valeurs fixées seront réinitialisées à celles définies par le fabricant

1. Appuyez sur le bouton START/STOP (13, Fig. 5), Le cycle va démarrer et l'icone CYCLE TEMPORISE 10, Fig.5) va s'allumer.

Si la température détectée par le capteur de température des alimentés atteint le pointprogramme du cycle, avant que la durée maximale n'ait ete atteinte, l'AFFICHEUR affichera le mot "EnD" et un bip sonore sera emis pendant la durée specifie dans le parametre "AA" et les apparciels se metront en mode de conservation. Appuyez sur n'importequel bouton pourmettre le bip sonore en mode silencieux et appuyez a nouveau sur un autre bouton pour supprimer I'indicateur "EnD".

Si la température détectée par le capteur de température des alimentés n'atteint pas le pointprogramme du cycle, lorsque la durée maximale du cycle a ete atteinte, le cycle se poursuivra jusqu'a ce que la température fixee soit atteinte. Ensuite, l'icone CYCLE A TEMPERATURE CONTROLLE (2, Fig.5) va clignoter et I'ALARME (6, Fig.5) s'affichera et le bip sonore sera activé.Appuyez sur n'importequelbouton pourmettrele bipsonore en mode silencieux.

Enfin, une fois que la fin du cycle est indiquée, si la réfrigeration a réussi, l'appareil passe en mode de conservation en allumant l'icone CONSERVATION (7, Fig.5) ainsi que le CYCLE À TEMPERATURE CONTROLLE (2, Fig.5). À l'inverse, si le cycle a échoué, l'icone ALARME (6, Fig.5) s'allumera. Jusqu'à la fin de cet état, la température de la chambre sera affichée sur l'écran.

En outre, pendant la conservation, si le processus a ete reussi, le temps entre le cycle reel et la durée maximale du cycle par defaut peut etre verifie. En cas d'echec du processus, le temps ecoulé entre la durée maximale du cycle et l'instant ou le capteur de temperature des alimentes detecte la valeur fixee peut etre affiche. Dans les deux cas, appuyez sur le bouton EN BAS (12, Fig.5). Appuyez a nouveau le bouton EN BAS (12, Fig.5), pour afficher la temperature de la chambre. Pour quitter l'application, appuyez sur le bouton SET (14, Fig.5).

Pour interrompre le processus de réfrigération dans n'importe quel des états, appuyez sur le bouton START/STOP (Fig. 5), pendant 2 secondes.

5.1.2.3 Redemarrer le dernier cycle commencé

Assurez-vous que le clavier n'est pas verrouillé. Appuyez sur le bouton SET (14, Fig.5). Le dernier cycle commencé sera affché. Appuyez sur le bouton SET (14, Fig.5) dans les 15 secondes qui seront.

FR

5.1.3 Test de vérification lors de l'insertion du capteur de température

Les cycles contrôlés par la température sont précédés d'une étape de test pour vérifier si le capteur de température des alimentents est correctement inséré. Le test compte deux étapes :

• Le résultat de la première étape sera positif si "la température mesurée par le capteur de température - température de la cabine" est supérieur à la valeur fixée par le paramètre rc, au moins 3 fois sur 5 (la comparaison est effectué toutes les 10 s), si le paramètre rc est fixé à 0, ni la première ni la deuxieme étape ne seront lancées.

Si le résultat de la première étape est positif, la deuxieme ne sera pas executée.

• Si le résultat de la première étape est négatif, la deuxième étape sera lancée. Le résultat de la deuxième étape est positif si la différence de "température mesurée par le capteur de température - température de la cabine" est supérieure d'au moins 1^ / 1^ (par rapport à la comparaison précédente), et au moins 6 fois sur 8. La comparaison est effectué tous les "rd/8 s").

Si le résultat du test est positif, le cycle sera activé.

Si le résultat du test n'est pas positif, le cycle commencerera en mode horaire avec l'icone (2, Fig.5)

S'il y a une panne de courant pendant le test, le test recommencera quand le courant sera restauré.

5.1.4 État opérationnel

Lorsque l'appareil est mis en marche, le cycle se déroule et il y a une coupure de courant :

• Pendant la réfrigération contrôle par le temps, lorsque le courant est rétabli, la réfrigération se poursuivra à partir du moment où l'interruption s'est produit (avec une erreur maximal de 10 minutes);
• Pendant la réfrigération contrôle par la température, lorsque le courant est rétabli, la réfrigération sera réinitialisée lors le début;
• Pendant la conservation, lorsque le courant est rétabli, le cycle de conservation sera réinitialisé.

L'appareil est allumé mais aucun cycle de fonctionnement n'est en cours. Si l'alimentation est interrompu en mode "veille", lorsque l'alimentation sera rétablie, l'appareil sera dans le même état.

5.1.5 Dégivrage

La cellule de refroidissement que vous avez acheté a un cycle de dégivrage qui n'est activé que manuellement. Les alimentés qui sont introduits dans l'appareil, ainsi que l'ouverture des portes, générent de l'humidité à l'intérieur du dispositif. Lors d'un cycle de réfrigération, cette humidité se condense et gèle dans l'endroit le plus froid du système de réfrigération, qui est l'évaporateur, accumulator ainsi de la glace. Dans certains cas, cette accumulation peut entraîner à un blocage de l'évaporateur et, par la suite, les cycles de refroidissement ne sont pas effectuels correctement. Pour cette raison, il est conseillé d'effectuer un dégivrage de temps en temps, sur tout si plusieurs cycles de réfrigération sont effectuels successivement.

Pour démarrer le cycle de dégivrage, assurez-vous qu'aucune autre procédure n'est utilisée, ouvre la porte et appuyez sur le bouton EN HAUT/DEGIVRAGE (11, Fig.5) pendant 4 secondes.

La durée du dégivrage peut être configurée à l'aide des paramétres d3 et d7. Contactez notre service technique pour toute modification.

5.1.6 Verificaton de I'etat du ventilateur du compresseur et de I'evaporateur

Pour vérifier l'etat du compresseur, assurez-vous qu'aucun autre cycle n'est actif. Appuyez

une fois le bouton EN BAS FNC (12, Fig.5) et l'etat du compresseur sera affiché comme suit :

“C-1”, le compresseur est en marche
C-0, le compresseur est eteint
- "C-P", protection du compresseur activé (paramètres C0, C1, C2 et i7).

FR

Pour vérifier l'etat du ventilateur de l'évaporateur, appuyez encore une fois le bouton FNC (12, Fig.5) et l'etat du ventilateur sera affiché comme suit :

-F-1, le ventilateur de I'evaporateur sera mis en marche
- "F-0", le ventilateur de l'évaporateur sera étéint
-F-P, le retard d'activation du ventilateur de I'évaporateur continue (paramètre F8).

Pour sorting de la procédure, appuyez sur le bouton SET (14, Fig.5) ou n'entreprenez aucune action pendant 15 secondes.

5.2 Consels utiles

Lisez attentivement les conseils utiles suivants pour profiter au maximum du potentiel dont dispose votre armoire frigorifique.

5.2.1 Maintenance

Réalisez les opérations de nettoyage adequates pour que vous appareil ait une longue durée de vie.

• Enlevez les résidus de l'appareil à la fin de chaque journée de travail. Avant de réaliser toute opération de nettoyage, il faut débrancher l'appareil de la prise de courant et placer l'interrupteur général sur la position OFF ou O. Les-appareils sont équipées d'une évacuation pour faciliter le nettoyage (Sauf modèles à 3 plateaux) ainsi que la sortie d'eventuels liquides provenant des alimentés. Durant l'opération de nettoyage, il est indispensable d'enlever le bouchon d'évacuation et de le nettoyer pour éviter l'obstruction par des éléments solides. Il empêche la stagnation de liquides qui pourrait être prêts.
• N'utilisez pas de produits abrasifs, corrosifs, acides, de détergents à base de chlorine, de dissolvants ou de dérivés d'essence pour le nettoyage.
• Ne nettoyez pas l'appareil avec un jet d'eau sous pression.
• Nettoyage du condensateur : Lors du nettoyage, il est important de faire attention à ne pas tordre les palms en aluminium du condensateur, car cela pourrait empêcher le passage de l'air et sa condensation, provoquant de sérieux dégats sur l'équipement et excluant de la garantie sa réparation.
• Vérifiez que les portes ferment correctement.
• Prenez les précautions nécessaires avant d'acceder à la zone de l'unité de condensation car certains éléments peuvent atteindre des températures élevées et il existe par conséquent un risque de brûlle.
  S'il est nécessaire de changer un cable, la section du cable ne doit jamais etre diminuée.

• Le couvercle interieur de l'installation electrique du panneau de commande est de la plus haute importance; s'il est nécessaire de le démonter, il faut s'assurer de son étanchéité lorsqu'il est remonté.

• Si le cable d'alimentation est abimé, il doit être remplace par le fabricant, par son service après-venture ou par du personnel qualifié similaire, afin d'éviter tout danger.

5.2.2 Absence prolongée d'utilisation

Si l'appareil ne va pas etre utilise pour une longue periode de temps (vacances, fermeturetemporaire...), il est necessaire de suivre les directives suivantes:

Nettoyez complètement l'appareil.
- Déconnectez l'interrupteur général d'alimentation électrique.

FR

6. ANOMALIES, ALARMES ET PANNES

Les étapes suivantes décrivent comment procéder en cas d'anomalie ou d'erreur de fonctionnement. Le tableau suivant énuméré les causes et les solutions possibles. En cas de doute ou d'incapacité de résoudre le problème, mettez-vous en contact avec le service technique.

Ne manipulez pas de composants electriques par vous-mêmes. Il existe un danger de mort car les composants sont sous tension du réseau.

ANOMALIE	CAUSE POSSIBLE	SOLUTION
L'appareil frigorifique ne fonctionne pas	Il n'y a pas de courant	Vérifiez que le courant arrive à l'unité frigorifique en regardant si l'interrupteur général est allumé.
Température insuffisante	Emplacement de l'appareil	Vérifiez qu'il n'y a pas de source de chaleur à proximité.
	Température ambiente	Vérifiez que la température ambiente ne dépasse pas +32 °C dans les armoires de congélation et 38°C dans les réfrigerateurs et les armoires de rangement pour poissons. Ce sont les températures de fonctionnement maximales garanties.
	Emplacement du produit dans la table frigorifique	Vérifiez que la charge du produit est parfaitement placée, qu'elle n'obstrue pas les sorties d'air du ventilateur intérieur et que le temps écoulé depuis que vous avez place les alimentés est suffisant pour permettre le refroidissement des produits.
	Fermeture de la porte	Vérifiez que les portes se ferment correctement
	Nettoyage du condensateur	Vérifiez que le condensateur est propre : il faut savoir que plus l'équipment frigorifique est propre, plus il économise de l'énergie, en particulier les palmes du condensateur. La fréquence de nettoyage dépend des caractéristiques du local. Si le condensateur est sale, il est nécessaire d'appeler le service technique pour qu'il procède au nettoyage.
Bruits étranges ou excessifs	Mauvaise mise à niveau et mauvaise fermeture des portes	Vérifiez que le meuble est bien de niveau et que les portes ferment bien.
	Friction sur les zones mobiles de l'unité frigorifique	Vérifiez qu'aucun object ne frotte contre un élément mobile de l'unité frigorifique.

Les instructions du thermostat installé sont jointes au present manuel, pour une consultation plus détaillée.

NB: si une anomalie non presente dans ce tableau arrive, contactez votre service d'assistance technique. Le fabricant se réserves le droit de modifier les caractéristiques dans préavis.

6.1 Alarmes et erreurs

COD.	SIGNIFICATION	SOLUTIONS	CONSEQUENCES
AL	Alarmé de température trop bajo	Vérifier la température de l'appareilVérifier les paramètres A1 et A2	L'appleuil continuera à fonctionner normalement
AH	Alarmé de température trop élevé	Vérifier la température de l'appareilVérifier les paramètres A3 et A4	L'appleuil continuera à fonctionner normalement
id	Alarmé de porte micro (Seulement en mode "veille" et si le paramètre i0 est régle sur 0 ou 1)	Vérifier les causes qui ont activé l'alarmeVérifier les paramètres i0 et i1	Le ventilateur de l'évaporateur reste en veillependant la durée de l'alarme
iA	Alarmé d'entrée de protection du compresseur(Seulement si le paramètre i0 est régle sur 2)	Vérifier les raisons qui ont activé l'entrée. Vérifier les paramètres i0 et i1	Le compresseur sera arrêté
Pr1	Erreur de capteur de,chambre	Voir le paramètre POVérifier le bon fonctionnement du capteurVérifier la connexion du capteurVérifier la température de,chambre	Si I'erreur se produit en mode "veille":Si le paramètre C11 = 0, aucun cycle ne sera autorisé àdémarrerSi le paramètre C11 = 1, le capteur fonctionnera commecapteur de la chamble et seul le cycle de temps sera autoriséSi I'erreur se produit pendant le cycle temporisé :- Si le paramètre C11 = 0, le cycle sera interrompu-Si le paramètre C11 = 1, le capteur fonctionnera commecapteur de la chamble et l'opération de réfrigération se poursuivra
			Si I'erreur se produit pendant le cycle àtempérature contrôleé :- Si le paramètre C11 = 0, le cycle sera interrompu-Si le paramètre C11 = 1, le capteur fonctionnera commecapteur de la chamble et l'opération de réfrigération se poursuivra
			Si I'erreur se produit en mode de conservation :- Si le paramètre C11 = 0, l'activité du compresseur dépendradases paramètres C4, C5 et C6-Si le paramètre C11 = 1, le capteur fonctionnera commecapteur de la chamble et l'opération de réfrigération se poursuivra
Pr2	Erreur de branchement du capteur	Voir le paramètre POVérifier le bon fonctionnement du capteurVérifier la connexion du capteurVérifier la température de,chambre	Si I'erreur se produit en mode "veille":- Seuls les cycles associés seront autorisés à démarrerSi I'erreur se produit pendant le cycle temporisé :- La réfrigération va continuerSi I'erreur se produit pendant le cycle àtempérature contrôleé :- La réfrigération se poursuivra selon un cycle contrôle dansle temps
			Si I'erreur se produit en mode de conservation :- Le cycle de conservation se poursuivra.

La norme européenne 2012/19/EU concernant le traitement des déchets d'equipements électriques et Electroniques indique que les apparciels electroménagers ne doivent pas être traités de la même manière que les déchets urbains solides. Les apparciels hors d'utilisation doivent être collectés séparément afin d'optimiser le pourcentage de récapération et de recyclages des materiaux qui les composent et d'éviter les évventuels dégats sur la santé et l'environnement. Le symbole de poubelle barrée est place sur tous les produits pour rappeler l'obligation d'une collecte séparée. Pour plus d'information sur le traitement correct des apparciels electroménagers, les propriétaires de ce type d'equipements doivent s'adresser au service public compétent ou aux revendeurs.

DE

1. INHALT

1. INHALT 40
2. ALLGEMEINE INFORMATIONEN UND HINWEISE 41
3. PROJEKTDATEN 42
