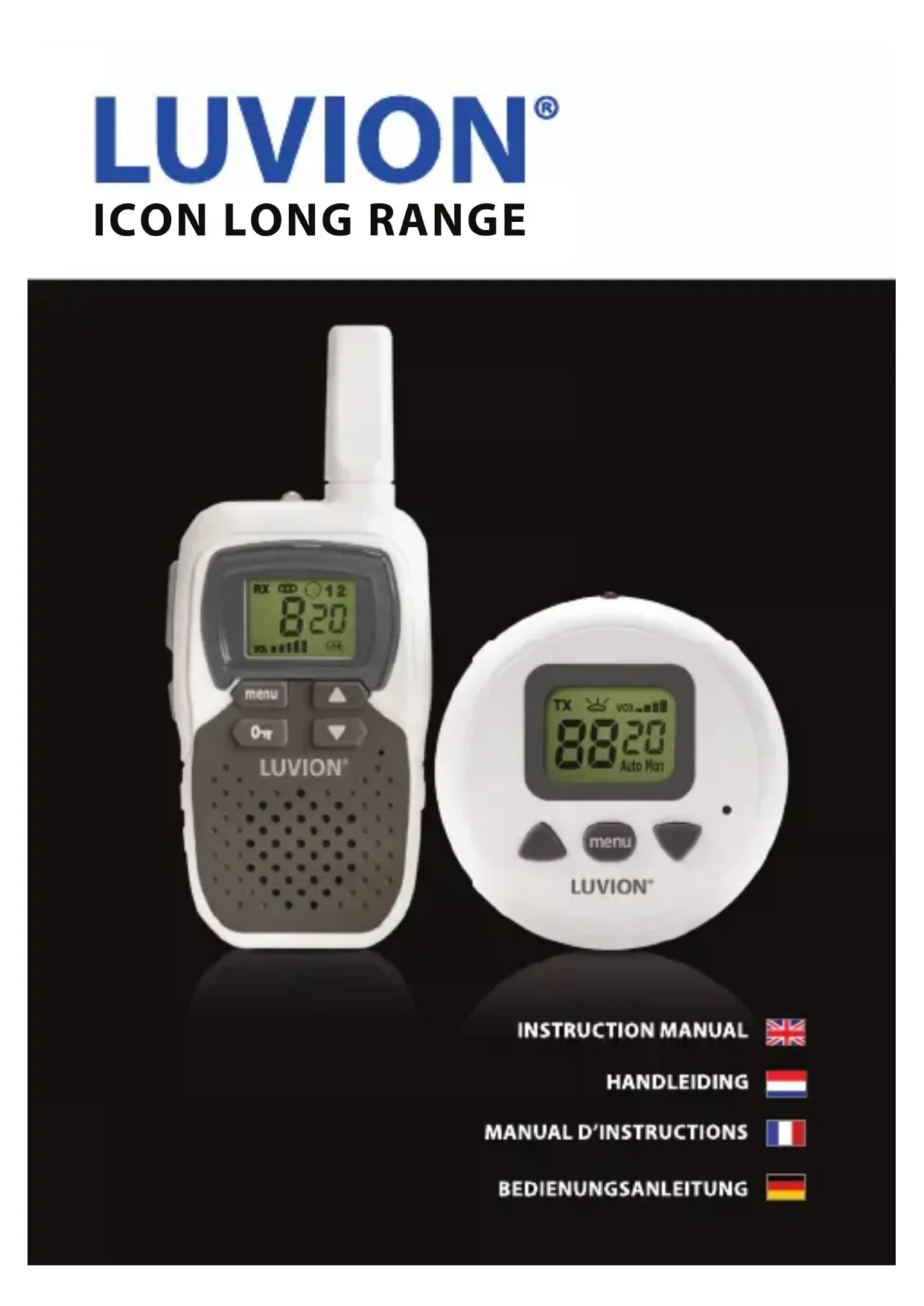

Icon Long Range - Moniteurs pour bébé Luvion - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur pour bébé
Marque	Luvion
Modèle	Icon Long Range
Portée intérieur	Jusqu'à 300 m
Portée extérieur	Jusqu'à 3 km
Fréquence	446,00625 MHz à 446,09375 MHz (8 canaux)
Sous-code	20 sous-codes non communs
Alimentation unité parentale	3 piles rechargeables AAA, 3,6 V, Ni-MH 600 mAh
Alimentation unité bébé	100-240 V ~ 50/60 Hz via adaptateur secteur
Adaptateur secteur	Entrée : 100~240 V, 50/60 Hz, 0,15 A ; Sortie : DC 5,0 V, 1000 mA
Fonctions principales	Écoute bidirectionnelle, réglage du volume, veilleuse intégrée, torche sur unité parentale, sensibilité VOX (4 niveaux), surveillance automatique, vérification de connexion, écran LCD, verrouillage des touches
Nombre d'unités bébé supportées	Jusqu'à 3 unités bébé
Consignes de sécurité	Garder le câble hors de portée des enfants ; ne pas placer à moins de 1,5 m du berceau ; utiliser uniquement les adaptateurs fournis ; ne pas utiliser dans un environnement humide ; température d'utilisation 10 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec ; retirer l'unité bébé de la prise avant nettoyage ; ne pas laisser pénétrer eau, poussière ou sable
Remplacement des piles	Utiliser uniquement des piles Luvion d'origine de même type

FOIRE AUX QUESTIONS - Icon Long Range Luvion

Quelle est la portée maximale du Luvion Icon Long Range ?

La portée intérieure peut atteindre 300 mètres et la portée extérieure jusqu'à 3 kilomètres en champ libre, selon les obstacles.

Comment associer l'unité parentale et l'unité bébé ?

Assurez-vous que les deux unités sont réglées sur le même canal et le même sous-code. La configuration se fait via le menu de chaque unité. L'unité parentale peut être paramétrée pour une à trois unités bébé.

Que faire si je n'entends aucun son ou si la réception est mauvaise ?

Vérifiez que les unités sont sur le même canal/sous-code, que la distance n'est pas trop grande, et que les piles de l'unité parentale sont chargées. Éloignez les autres appareils électroniques pouvant causer des interférences.

Pourquoi y a-t-il un sifflement aigu ?

Le sifflement est généralement dû à une proximité excessive entre l'unité parentale et l'unité bébé, ou à un volume trop élevé. Éloignez les deux unités d'au moins un mètre et réduisez le volume.

Comment interpréter les bips d'alerte de l'unité parentale ?

Deux bips courts toutes les 30 secondes indiquent que les piles de l'unité parentale sont faibles. Deux bips courts toutes les minutes avec l'icône de lien clignotante signalent une perte de connexion avec l'unité bébé pendant plus de 3 minutes.

Puis-je utiliser plusieurs unités bébé avec un seul parent ?

Oui, le Luvion Icon Long Range supporte jusqu'à trois unités bébé. Chaque unité bébé doit utiliser un canal différent, et l'unité parentale alterne ou reste sur l'unité qui émet du son.

Comment allumer la veilleuse de l'unité bébé ?

Appuyez brièvement sur le bouton ▲ ou ▼ de l'unité bébé. La veilleuse s'allume et l'écran affiche uniquement son icône. Appuyez à nouveau sur le même bouton pour l'éteindre.

La torche de l'unité parentale ne fonctionne pas, pourquoi ?

La torche ne fonctionne que lorsque l'unité parentale est allumée. Assurez-vous que l'unité est sous tension, puis appuyez brièvement sur le bouton de la torche (repère 9 sur le schéma).

Quel type de piles utiliser pour l'unité parentale ?

Utilisez uniquement les piles rechargeables Ni-MH AAA 3,6 V 600 mAh fournies ou des piles Luvion d'origine de même type. Ne jamais utiliser de piles non rechargeables.

Comment nettoyer le babyphone ?

Nettoyez les unités avec un chiffon sec. Avant de nettoyer l'unité bébé, débranchez-la de la prise. Évitez que de l'eau, de la poussière ou du sable pénètrent dans les appareils.

MODE D'EMPLOI Icon Long Range Luvion

• 1 unité parentale Luvion® Icon Long Range
  • 1 unité bébé Luvion® Icon Long Range
  • 1 adaptateur secteur
• 1 câble USB
  • 3 piles rechargeables

PRÉSENTATION DU PRODUIT

Unité bébé (Fig. 1)

1. Affi chage
2. Bouton augmentation
3. Bouton menu
4. Bouton diminution
5. Micro
6. Veilleuse
7. Prise d'alimentation AC

Unité parentale (Fig. 2)

1. Antenne
2. Torche
3. Menu
4. Verrouillage des touches
5. Haut-parleur
6. Écran LCD
7. Bouton augmentation
8. Bouton diminution
9. Prise de charge USB

10. Trou de la sangle de cou

11. Bouton marche/arrêt de la torche

Affi chage de l'unité bébé (Fig. 1)

1. Signal de transmission
2. Canal principal
3. Veilleuse
4. Niveau VOX
5. Sous-code
6. Surveillance automatique

Affichage de l'unité parentale (Fig. 2)

1. Recevoir le signal
2. Numéro de canal principal
3. Vérification du lien
4. Niveau de batterie
5. Sous-code
6. Verrouillage des touches
7. Volume du haut-parleur
8. Vérification bébé 1,2 ou 3

INTRODUCTION

Merci d'avoir acheté le babyphone Luvion® Icon Long Range. A partir de maintenant, vous pouvez toujours entendre votre bébé. Assurez-vous de toujours conserver votre preuve d'achat originale. Pour les cas de garantie, il vous sera toujours demandé de montrer une copie de votre preuve d'achat. Pour les demandes de garantie, vous pouvez contacter le revendeur Luvion ou le représentant local Luvion. Pour plus d'informations rendez-vous sur www.luvion.com. Ce manuel contient toutes les informations dont vous avez besoin pour pouvoir utiliser ce babyphone Luvion Icon Long Range en toute sécurité et avec plaisir. Avant d'utiliser le babyphone, nous vous recommandons de lire attentivement ce manuel. Nous vous demandons une attention particulière pour les consignes de sécurité.

CONSIGNES DE SÉCURITÉ

- AVERTISSEMENT : RISQUE D'ÉTOUFFEMENT - Gardez le câble de l'adaptateur hors de portée des enfants ! Ne placez JAMAIS le babyphone ou les adaptateurs à moins de 1,5 mètre du berceau/lit ou d'un terrain de jeu.

- N'oubliez pas que le signal de votre moniteur peut également être entendu par d'autres babyphones, talkies-walkies ou récepteurs 446 MHz que le vôtre.

- Utilisez uniquement les adaptateurs fournis à l'origine. Utiliser uniquement sur des prises de courant standard (100 \~ 240 volts AC).

- Si vous voyagez à l'étranger, vérifi ez que la tension des fi ches de votre appareil correspond à la puissance de sortie locale.

- Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec.

- Le babyphone n'est pas adapté à une utilisation en tant que moniteur de surveillance médicale.

- Le babyphone ne remplace pas la surveillance parentale.

- N'utilisez pas le babyphone dans un environnement humide ou près de l'eau, comme dans la salle de bain, la cuisine, la buanderie ou le sous-sol humide, etc.

- Il est important de vérifi er d'abord la portée et l'état du babyphone avant la première utilisation, puis régulièrement.

- Testez bien la connexion lorsque vous déplacez le babyphone.

- Utilisez le babyphone à une température comprise entre 10 °C et 40 °C, ne placez pas le baby-phone à la lumière directe du soleil ou à d'autres sources de chaleur telles que des radiateurs, des bougies, une cuisinière à gaz, etc. Assurez-vous qu'il y a suffi samment d'espace de ventilation autour du babyphone.

- Ne démontez jamais vous-même l'unité parentale ou bébé, cela annule la garantie. Cela doit être eff ectué par du personnel certifié, contactez le vendeur du distributeur local pour cela.

- Remplacez les piles uniquement par des piles Luvion d'origine du même type. L'utilisation de piles inappropriées peut endommager votre babyphone.

- Assurez-vous que l'unité parentale est complètement chargée lors de la première utilisation. Cela garantit une durée de vie optimale des piles.

• L'utilisation de ce babyphone est autorisée dans tous les pays de l'UE. Lorsque vous apportez l'Icon Long Range avec vous dans des pays en dehors de l'UE, vérifi ez d'abord les restrictions locales d'utilisation d'équipements PMR446 dans le pays concerné.

• N'utilisez jamais le babyphone pendant les orages.

- L'Icon Long Range ne doit pas être utilisé à d'autres fins que la détection de sons dans votre propre environnement privé ; toute personne présente ou pouvant être présente dans la pièce que vous surveillez doit être informée de la présence du babyphone.

1. PLACEMENT

1.1 Placez l'unité bébé dans une prise murale hors de portée de votre bébé ou de votre enfant. Gardez l'unité bébé et l'unité parentale à l'abri de la lumière directe du soleil et des zones humides.

1.2 Installation de l'unité bébé

1. 1. Branchez l'unité bébé sur une prise murale de 230V et l'unité bébé s'allume immédiatement.
2. Pour éteindre l'unité bébé : Débranchez l'unité bébé ou maintenez la touche menu enfoncée.

1.3 Installation de l'unité parentale

L'unité parentale est alimentée par les piles rechargeables incluses. Pour la première utilisation, chargez les piles pendant au moins 12 heures.

Utilisez uniquement les piles fournies et l'adaptateur secteur fourni.

1. Insérez un tournevis plat ou une pièce de monnaie dans le bas du couvercle du compartiment à piles de l'unité parentale.
2. Soulevez le couvercle du compartiment à piles comme indiqué sur la fi gure.
3. Insérez les piles dans l'appareil en faisant attention aux + et -.
4. Placez le couvercle du compartiment à piles sur l'unité parentale et assurez-vous de bien le fermer.

Remarque : L'unité parentale est toujours utilisable lorsqu'elle est connectée à un adaptateur secteur. Vous pouvez également laisser l'adaptateur branché en permanence, la tension de charge est contrôlée électroniquement pour éviter tout risque de surcharge.

1.4 Connexion de l'unité parentale à l'adaptateur secteur pour le chargement

1. Connectez l'adaptateur secteur à l'unité parentale et branchez l'autre extrémité de l'adaptateur dans une prise murale.

2. Les piles sont complètement chargées après 12 heures.

3. Vous pouvez débrancher l'adaptateur secteur et l'utiliser sans fi l lorsque les piles sont chargées.
4. Dès que les piles s'épuisent, 2 bips courts sont émis toutes les 30 secondes. Connectez l'adaptateur pour recharger les piles.

2. MODE D'EMPLOI

2.1 Unité bébé

1. Maintenez enfoncé le bouton menu (3) pour allumer ou éteindre l'unité bébé.

2.2 Unité parentale

Avant d'allumer, assurez-vous que les unités parentale et bébé sont à au moins un mètre l'une de l'autre. Si vous les rapprochez, vous pourriez obtenir des sons de retour audio.

1. Appuyez quelques secondes sur le bouton de mise en marche (10) pour allumer et éteindre l'unité parentale.

2.3 Canal et sous-code

Assurez-vous que l'unité parentale et l'unité bébé sont réglées sur le même canal et sous-code (voir chapitre 4.3).

3. UTILISATION DE VOTRE BABYPHONE LUVION ICON LONG RANGE

3.1 Écouter votre bébé

1. Dès que l'unité bébé détecte un son, elle le transmet à l'unité parentale. L'écran de l'unité bébé affi che « TX » pendant la transmission.
2. Dès que l'unité parentale reçoit ce signal, le haut-parleur est activé et vous entendrez le son de la chambre du bébé. « RX » apparaît sur l'écran de l'unité parentale pendant la réception.

3.2 Volume

1. Appuyez plusieurs fois et brièvement sur le bouton augmenter le volume.
   ▲ de l'unité parentale pour
2. Appuyez plusieurs fois et brièvement sur le bouton diminuer le volume.
   ▼ de l'unité parentale pour
3. Le niveau du volume est indiqué sur l'écran.

Remarque : Lors du réglage du volume, une tonalité aiguë est émise. Lorsque le volume minimum ou maximum est atteint, une tonalité basse est émise.

3.3 Veilleuse

1. Appuyez brièvement sur le bouton leuse de l'unité bébé.
   ▲ ou ▼ de l'unité bébé pour allumer la veil-
2. Appuyez à nouveau brièvement sur le bouton de l'unité bébé.
   ou pour éteindre la veilleuse

Remarque : Lorsque la veilleuse est allumée, l'écran de l'unité bébé s'éclaire, mais l'écran n'affi che aucune autre information. Seule l'icône de la veilleuse est allumée. Lorsque la veilleuse est allumée, il n'est pas possible de régler les paramètres dans le menu.

3.4 Torche

1. Appuyez brièvement sur le bouton (9).

de l'unité parentale pour allumer la torche

1. Appuyez à nouveau brièvement sur le bouton pour éteindre la torche (9).

Remarque : La torche ne fonctionne que lorsque l'unité parentale est allumée.

4. CONFIGURATION

4.1 Unité bébé

Le menu se déroule comme suit pour l'unité bébé une fois que vous appuyez sur le bouton menu : Canal et sous-code > Sensibilité VOX > Surveillance automatique > Quitter le menu

Sur l'unité bébé, les paramètres suivants peuvent être réglés :

• Canal d'émission : c'est la fréquence à laquelle l'unité bébé émet. Vous pouvez choisir entre le canal 1 \~ canal 8.
• Sous-code : cette option ajoute un code supplémentaire au signal vous permettant d'écouter uniquement votre unité bébé sans interférence d'autres émetteurs sur la même fréquence.
• VOX: Cela vous permet de déterminer à quel niveau le bébé doit pleurer avant que les unités bébé ne commencent à transmettre à l'unité parentale. Au réglage VOX 1, le bébé doit pleurer fort avant que le son ne soit transmis à l'unité parentale. Au réglage VOX 4, des sons de bébé (très) doux sont également transmis. Il faudra faire quelques expériences pour trouver votre niveau VOX idéal.

• Surveillance automatique : voir le chapitre 5.3 de ce manuel pour la description de cette fonction.

• Insérez l'unité bébé dans la prise murale.

• Appuyez brièvement sur le bouton et utilisez le bouton du pour régler le canal d'envoi.
• Appuyez brièvement sur le bouton et utilisez le bouton ou pour défi nir le sous-code d'envoi.
• Appuyez brièvement sur le bouton et utilisez le bouton au pour régler la sensibilité VOX.
• Appuyez brièvement sur le bouton 📄 et utilisez le bouton ▲ ou pour activer ou désactiver la fonction « Auto Monitor ».
• Appuyez brièvement sur le bouton pour enregistrer vos paramètres et terminer la confi guration.

Remarque : Lorsque la veilleuse de l'unité bébé est allumée, vous NE POUVEZ PAS modifi er les réglages. Appuyez d'abord sur le bouton ▲ ou ▼ pour éteindre la veilleuse. Le menu de confi guration disparaît automatiquement de l'écran si vous n'appuyez sur aucune touche pendant un certain temps.

4.2 Unité bébé supplémentaire #2 ou #3

Utilisez un canal diff érent pour chaque unité bébé lorsque vous utilisez 2 ou 3 unités bébé. Les autres paramètres peuvent être ajustés librement.

4.3 Unité parentale

Vous confi gurez l'unité parentale comme suit :

1. Appuyez brièvement sur la touche ON/OFF (10) pour entrer dans le menu des réglages, ⚙️1 apparaît à l'écran (cela signifie unité bébé 1). Utilisez la touche ▲ ou ▼ pour indiquer si l'unité bébé 1 est présente.
2. Appuyez brièvement sur le bouton menu (11) et choisissez de l'allumer ou de l'éteindre à l'aide du bouton ▲ ou ▼ puis appuyez brièvement sur menu afi n de

défi nir le même canal d'envoi que celui que vous avez défi ni pour l'unité bébé 1 en utilisant également le bouton ▲ ou ▼.

1. Appuyez brièvement sur le bouton menu (11) et utilisez le bouton ▲ ou pour défi nir le même sous-code que celui que vous avez défi ni pour l'unité bébé 1.
2. Appuyez brièvement sur le bouton menu (11) pour indiquer si l'unité bébé 2 est présente.
3. Appuyez brièvement sur le bouton menu (11) et choisissez de l'activer ou de le désactiver à l'aide du bouton ▲ ou ▼ puis appuyez brièvement sur menu afi n de défi nir le même canal d'envoi que celui que vous avez défi ni pour l'unité bébé 2 en utilisant également le bouton ▲ ou ▼.
4. Appuyez brièvement sur le bouton menu (11) et utilisez le bouton ▲ ou pour défi nir le même sous-code que celui que vous avez défi ni pour l'unité bébé 2.
5. Appuyez à nouveau brièvement sur le bouton menu (11) pour indiquer si l'unité bébé 3 est présente.
6. Appuyez brièvement sur le bouton menu (11) et choisissez de l'allumer ou de l'éteindre à l'aide du bouton ▲ ou ▼ puis appuyez brièvement sur menu afi n de défi nir le même canal d'envoi que celui que vous avez défi ni pour l'unité bébé 3 en utilisant également le bouton ▲ ou ▼.
7. Appuyez brièvement sur le bouton menu (11) et utilisez le bouton ▲ ou pour défi nir le même sous-code que celui que vous avez défi ni pour l'unité bébé 3.
8. Appuyez à nouveau brièvement sur le bouton menu (11), apparaît à l'écran (il s'agit la vérifi cation de connexion, voir le chapitre 5.4 ci-dessous dans ce manuel pour une description de cette fonction). Utilisez le bouton ▲ ou ▼ pour activer (ON) ou désactiver (OFF).

Remarque : Si vous indiquez qu'il n'y a pas d'unité bébé 1 à l'étape 1, vous passerez directement à l'étape 4 en appuyant sur le bouton menu. Si vous indiquez qu'il n'y a pas d'unité bébé 2 à l'étape 4, passez à l'étape 10 en appuyant sur le bouton menu.

5. FONCTIONNEMENT

5.1 Unité bébé

Tant que le bébé dort et que l'unité bébé ne capte aucun son, aucun signal n'est transmis à l'unité parentale et l'unité parentale n'émet aucun son. Dès que le bébé commence à émettre un son et que le niveau de ce son dépasse la sensibilité VOX que vous avez défi nie, l'unité bébé commence à transmettre le son à l'unité parentale.

Tant que le bébé émet un son, l'unité bébé continue d'envoyer ce son à l'unité paren-tale. Cependant, en raison d'exigences légales, les émetteurs sur cette fréquence ne peuvent pas émettre plus de 3 minutes en continu. C'est pourquoi l'unité bébé fait une pause de 5 secondes après 3 minutes d'émissions continues et recommencera ensuite à émettre.

5.2 Unité parentale

Lorsque l'unité parentale reçoit le signal de l'unité bébé, le haut-parleur est activé et vous pourrez entendre les sons du bébé.

Si l'unité parentale est confi gurée pour surveiller plusieurs unités bébé, l'unité parentale passe d'une unité bébé à l'autre toutes les secondes. Ceci est indiqué à l'écran par les icônes alternées 1 ou 2 ou 3.

Lorsque l'un des bébés commence à émettre un son, l'unité parentale arrête l'alternance entre les unités bébé. L'unité parentale vous permettra maintenant d'écouter le bébé qui fait du bruit en continu.

5.3 Surveillance automatique

Si vous avez activé la fonction « Auto monitor » sur l'unité ou les unités bébé, le microphone de l'unité bébé s'allume toutes les 5 minutes pendant 10 secondes, également lorsque le bébé dort tranquillement. Cela vous donne une assurance supplémentaire que votre bébé dort toujours paisiblement.

5.4 Vérification de la connexion

Chaque minute, l'unité bébé envoie une vérification de connexion en arrière-plan à l'unité parentale. Vous ne pouvez pas entendre ce signal, mais vous pouvez vérifi er que l'unité bébé envoie ce signal car « TX » s'allume brièvement dans le coin supérieur gauche de l'écran de l'unité bébé. L'unité parentale reçoit ce signal pour vérifi er si cette unité bébé est activée et toujours à portée. Si l'unité parentale ne reçoit pas ce signal de contrôle pendant 3 minutes, l'unité parentale commence à émettre 2 bips d'alerte courts toutes les minutes tandis que l'icône commence à clignoter sur l'écran de l'unité parentale.

Lors de l'utilisation de 2 ou 3 unités bébé :

Si par exemple la connexion avec l'unité bébé 2 est perdue, ce qui suit commence à alterner dans la partie inférieure de l'écran : 1 reste allumé / 2 dignote.

Si vous avez sélectionné la valeur OFF pour l'option 📄 lors de la confi guration de l'unité parentale (c'est-à-dire pas de vérifi cation de connexion), l'unité bébé transmettra toujours le signal de vérifi cation toutes les minutes, mais l'unité parentale n'indiquera pas que le signal est reçu.

DÉPANNAGE

Dépannage
Ne fonctionne pas	Les piles de l’unité parentale sont épuisées, rechargez-les ou remplacez-les.L’unité bébé n’est pas (correctement) connectée à une prise murale ou la prise murale n’est pas sous tension, vérifi ez cela
Mauvaise ou pas de réception • Le réglage du canal ou le sous-code est incorrect (l’émetteur et le récepteur doivent être réglés sur le même canal, avec le même sous-code).La distance entre l’unité bébé et l’unité parent est trop grande, réduisez la distance.
Bruit blanc ou autres bruits • Un autre émetteur est présent, changez de canalInterférence à cause d’autres appareils, éteignez les autres appareils (si possible)
Siffl et aigu • L’unité parentale est trop proche de ’unité bébé ou le volume de l’unité parentale est réglé trop haut, augmentez la distance ou baissez le volume.

Commencez toujours par vérifier si le Luvion® Icon Long Range fonctionne à un autre endroit.

Si le problème n'est pas résolu, retirez d'abord l'unité bébé de la prise murale, puis retirez les piles de l'unité parents. Rebranchez tout après une minute.

Si cela ne résout pas le problème, veuillez contacter le service clientèle de Luvion® à www.luvion.com/contact.

SOIN ET ENTRETIEN

Nettoyez le babyphone uniquement avec un chiff on sec. Retirez l'unité bébé de la prise murale avant de la nettoyer. Empêchez l'eau, la poussière et/ou le sable de pénétrer dans les unités. Toute modifi cation de l'électronique ou de l'antenne de l'unité bébé est interdite. L'entretien ne peut être eff ectué que par des techniciens qualifi és pour le faire.

ÉLIMINATION DU PRODUIT ET DES PILES

Ce produit ne doit pas être jeté comme un déchet ménager normal à la fin de sa durée de vie. Vous devez l'apporter à un point de collecte pour le recyclage des appareils électriques et électroniques. Ceci est indiqué par le symbole d'affichage sur le produit et dans ce manuel. Les piles épuisées peuvent être retournées au fournisseur de ce babyphone ou vous pouvez les apporter à votre dépôt local pour les petits déchets chimiques. Ne jetez jamais les piles vides avec les ordures ménagères ordinaires..

SPECIFICATIONS

Fréquence : 446,00625 MHz to 446,09375 MHz (8 canaux) et 20 sous-codes non communs.

Puissance radio : 27 +/- 2 dBm

Espacement des canaux : 12.5 Khz

Alimentation : Unité parentale : 3 piles rechargeables AAA, 3,6 V, Ni-MH 600 mAh.

Unité bébé : 100-240 V \~ 50/60 Hz

Adaptateur : Entrée : 100\~240V-50/60Hz 0.15A

Sortie : DC 5.0V - 1000mA

Portée : Intérieur : jusqu'à 300 m

Extérieur : jusqu'à 3 km

Luvion® déclare que l'équipement radio de type Luvion® Icon Long Range est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur : luvion.com/doc/icon-long-range.
