Intitulé	Description
Type de produit	Récepteur audio
Fréquence de réception	UHF (Ultra Haute Fréquence)
Plage de fréquence	De 470 à 790 MHz
Nombre de canaux	16 canaux disponibles
Connectivité	Sortie audio XLR et jack 6,35 mm
Alimentation	Alimentation secteur (adaptateur inclus)
Utilisation recommandée	Idéal pour les performances en direct, les conférences et les présentations
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'adaptateur fourni
Poids	Environ 1,5 kg
Dimensions	482 x 44 x 200 mm (format 19 pouces)
Garantie	2 ans

FOIRE AUX QUESTIONS - ATS16T Monacor

Comment puis-je connecter mon Monacor ATS16T à ma source audio ?

Pour connecter votre Monacor ATS16T à votre source audio, utilisez un câble audio compatible et branchez-le dans l'entrée audio du récepteur. Assurez-vous que le récepteur est allumé et que la source audio est sélectionnée.

Pourquoi mon Monacor ATS16T ne capte-t-il pas de signal ?

Vérifiez que l'antenne est correctement connectée et positionnée. Assurez-vous également que le récepteur est à portée de la source audio et que celle-ci fonctionne correctement.

Comment puis-je régler le volume sur le Monacor ATS16T ?

Utilisez le bouton de volume situé sur le panneau avant du récepteur pour augmenter ou diminuer le niveau sonore.

Le son de mon Monacor ATS16T est distordu. Que faire ?

Vérifiez le niveau de volume. Si le volume est trop élevé, cela peut causer de la distorsion. Réduisez le volume et assurez-vous que les câbles audio sont en bon état.

Comment mettre à jour le firmware de mon Monacor ATS16T ?

Visitez le site Web de Monacor pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le récepteur.

Mon Monacor ATS16T ne s'allume pas. Que faire ?

Vérifiez que le récepteur est correctement branché à une source d'alimentation. Testez la prise avec un autre appareil pour vous assurer qu'elle fonctionne.

Est-ce que le Monacor ATS16T supporte le Bluetooth ?

Oui, le Monacor ATS16T est équipé de la technologie Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil source pour établir la connexion.

Comment réinitialiser le Monacor ATS16T aux paramètres d'usine ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière du dispositif pendant environ 10 secondes.

Puis-je utiliser le Monacor ATS16T avec un téléviseur ?

Oui, vous pouvez connecter le Monacor ATS16T à votre téléviseur en utilisant un câble audio approprié. Assurez-vous que le téléviseur est configuré pour sortir le son vers le récepteur.

Le Monacor ATS16T fonctionne-t-il avec des appareils non compatibles ?

Le Monacor ATS16T est conçu pour fonctionner avec la plupart des appareils audio. Cependant, assurez-vous que les appareils sont compatibles avec les entrées du récepteur.

MODE D'EMPLOI ATS16T Monacor

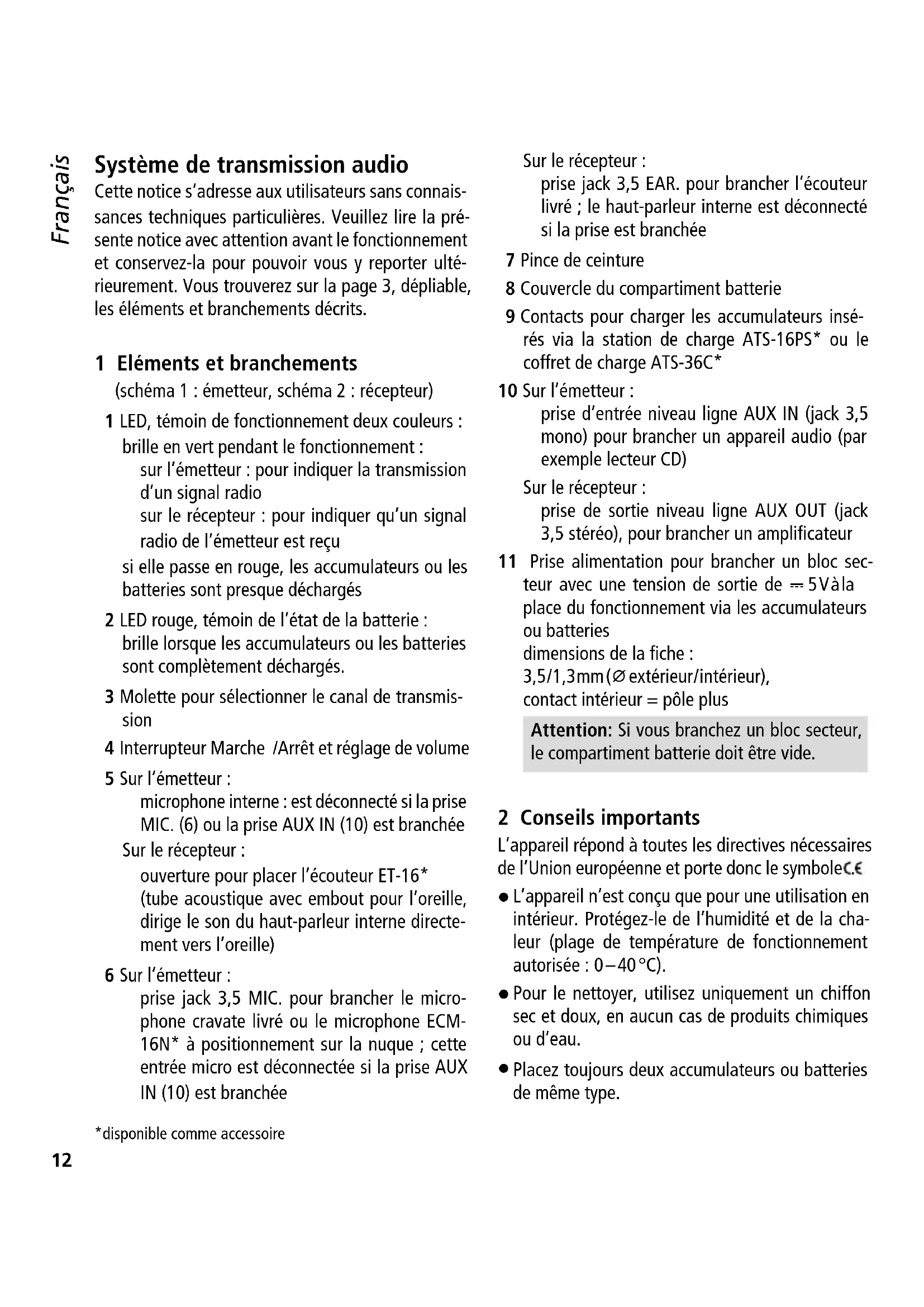

INTERNATIONAL GmbH & Co. KG. No part of this instruction manual may be reproduced in any form or by any means for any commercial use.12 Français Deutsch Deutsch Seite Inhalt English English Page Contents Italiano Italiano Pagina Indice Español Español Página Contenidos Nederlands Nederlands Pagina Inhoud Polski Polski Strona Spis treści Magyar Magyar Oldal Système de transmission audio Cette notice s‘adresse aux utilisateurs sans connais- sances techniques particulières. Veuillez lire la pré- sente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulté- rieurement. Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits. 1 Eléments et branchements (schéma 1 : émetteur, schéma 2 : récepteur) 1 LED, témoin de fonctionnement deux couleurs : brille en vert pendant le fonctionnement : sur l’émetteur : pour indiquer la transmission d’un signal radio sur le récepteur : pour indiquer qu’un signal radio de l’émetteur est reçu si elle passe en rouge, les accumulateurs ou les batteries sont presque déchargés 2 LED rouge, témoin de l’état de la batterie : brille lorsque les accumulateurs ou les batteries sont complètement déchargés. 3 Molette pour sélectionner le canal de transmis- sion 4 Interrupteur Marche /Arrêt et réglage de volume 5 Sur l’émetteur : microphone interne : est déconnecté si la prise MIC. (6) ou la prise AUX IN (10) est branchée Sur le récepteur : ouverture pour placer l’écouteur ET-16* (tube acoustique avec embout pour l’oreille, dirige le son du haut-parleur interne directe- ment vers l’oreille) 6 Sur l’émetteur : prise jack 3,5 MIC. pour brancher le micro- phone cravate livré ou le microphone ECM- 16N* à positionnement sur la nuque ; cette entrée micro est déconnectée si la prise AUX IN (10) est branchée Sur le récepteur : prise jack 3,5 EAR. pour brancher l’écouteur livré ; le haut-parleur interne est déconnecté si la prise est branchée 7 Pince de ceinture 8 Couvercle du compartiment batterie 9 Contacts pour charger les accumulateurs insé- rés via la station de charge ATS-16PS* ou le coffret de charge ATS-36C* 10 Sur l’émetteur : prise d’entrée niveau ligne AUX IN (jack 3,5 mono) pour brancher un appareil audio (par exemple lecteur CD) Sur le récepteur : prise de sortie niveau ligne AUX OUT (jack 3,5 stéréo), pour brancher un amplificateur 11 Prise alimentation pour brancher un bloc sec- teur avec une tension de sortie de

5 V à la place du fonctionnement via les accumulateurs ou batteries dimensions de la fiche : 3,5 / 1,3 mm (⌀ extérieur / intérieur), contact intérieur = pôle plus Attention: Si vous branchez un bloc secteur, le compartiment batterie doit être vide. 2 Conseils importants L’appareil répond à toutes les directives nécessaires de l’Union européenne et porte donc le symbole .

L’appareil n’est conçu que pour une utilisation en intérieur. Protégez-le de l’humidité et de la cha- leur (plage de température de fonctionnement autorisée : 0 – 40 °C).

Pour le nettoyer, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Placez toujours deux accumulateurs ou batteries de même type. Français Français Page Table des matières *disponible comme accessoire13 Français

Pour éviter tout dégât causé par des batteries ou accumulateurs qui couleraient, retirez-les par précaution en cas de non utilisation prolongée de l’appareil. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correcte-ment utilisé ou s’il n’est pas réparé par une per-sonne habilitée ; de même, la garantie deviendrait caduque.Lorsque l’appareil est définitivement retiré du service, éliminez-le conformé-ment aux directives locales.CARTONS ET EMBALLAGE PAPIER À TRIER 3 Possibilités d’utilisation Combiné à un ou plusieurs récepteurs ATS-16R, l’émetteur ATS-16T permet de constituer un sys-tème de transmission mobile sans fil pour le dis-cours et la musique. Le système est particulièrement adapté à des utilisations où le signal d’une source audio doit être dirigé vers plusieurs personnes, par exemple pour des visites guidées, conférences mul-tilingues. Pour la transmission sans fil, 16 canaux, dans la plage de fréquence 863 – 865 MHz, sont disponibles.

3.1 Conformité et autorisation

Par la présente, MONACOR INTERNATIONAL dé-clare que le récepteur ATS-16R et l’émetteur ATS-16T se trouvent en conformité avec la directive 2014 / 53 / UE. Les déclarations de conformité UE sont disponibles sur Internet :www.monacor.comLes appareils sont autorisés pour un fonctionne-ment dans les pays de l‘Union européenne et les pays de l‘A.E.L.E. sans déclaration ni taxe. 4 Alimentation L’émetteur et le récepteur sont alimentés par des accumulateurs, batteries ou un bloc secteur 5 V.

4.1 Accumulateurs ou batteries

Deux accumulateurs NiMH 1,2 V sont livrés avec chaque appareil. Pour une charge rapide et confor-table des accumulateurs, sont disponibles en option:– la station de charge ATS-16PS (pour la charge des accumulateurs de 2 émetteurs / récepteurs au plus simultanément)– la valise de transport et de charge ATS-36C (pour la charge des accumulateurs de 36 émet-teurs /récepteurs au plus simultanément)A la place des accumulateurs, il est également possible d’utiliser deux batteries 1,5 V non rechar-geables de type R6.Pour insérer les accumulateurs / batteries :1) Enfoncez légèrement la surface repérée sur le couvercle du compartiment batterie (8) et simul-tanément poussez le couvercle vers le bas.2) Insérez les accumulateurs / batteries en respec-tant les connexions plus et moins comme indiqué dans le compartiment.3) Replacez le couvercle et refermez.Ne jetez pas les batteries /accus dans la poubelle domestique. Déposez-les dans un container spécifique pour les éliminer conformément aux directives locales.

Reliez un bloc secteur avec une tension de sortie de

5 V et une charge continue de 150 mA à la prise DC IN 5V (11). Pour le branchement, une fiche basse14 Français tension 3,5 / 1,3 mm (diamètre extérieur / diamètre intérieur) est nécessaire. Le pôle plus doit être au contact intérieur de la fiche. Attention : Avant de brancher un bloc secteur, re- tirez toujours les accumulateurs / batteries du com- partiment batterie. Sinon, ils pourraient être en- dommagés, tout comme l‘émetteur / le récepteur. 5 Sélection de la source signal L’émetteur peut fonctionner avec un microphone mais être également relié à un appareil avec niveau de sortie ligne. a) Fonctionnement avec un microphone : – soit utilisez le microphone interne (5) – soit reliez à la prise MIC. (6), un microphone externe, le microphone électret cravate livré ou le microphone ECM-16N à positionnement sur la nuque, disponible en option. Si la prise est branchée, le microphone interne est déconnec- té. Placez la bonnette de protection anti-vent sur le microphone, et placez le microphone sur vous : fixez le micro cravate sur le vêtement via sa pince (p. ex. au revers de veste), ou placez le micro à positionnement sur la nuque, autour de la gorge. b) Fonctionnement avec un appareil audio : reliez la sortie de l’appareil audio (p. ex. magné- tophone, lecteur CD) à la prise AUX IN (10) via une fiche jack 3,5. Si la prise est connectée, le microphone interne et tout microphone externe branché à la prise MIC. (6) sont déconnectés. 6 Sélection du type de restitution du son Le récepteur propose diverses possibilités de resti- tution du son. a) via le haut-parleur interne : Le son du haut-parleur peut être diffusé libre- ment ou via l’écouteur tube acoustique ET-16 disponible en option, il peut être dirigé direc- tement vers l’oreille. Placez le tube acoustique dans l’ouverture prévue (5) sur le récepteur, en- foncez l’embout jaune dans l’oreille jusqu’à ce qu’un bon maintien soit assuré. b) via l’écouteur livré : Reliez l’écouteur à la prise EAR. (6) et fixez l’oreil- lette. Le haut-parleur interne est déconnecté si la prise EAR. est connectée. c) via une installation d’amplificateur : Reliez l’amplificateur via une fiche jack 3,5 à la prise stéréo AUX OUT (10). Conseil : Le haut-parleur interne reste allumé si la prise AUX OUT est connectée. S’il doit être déconnec- té, mettez une fiche jack 3,5 dans la prise EAR. (6). 7 Fonctionnement

1) Sur l’émetteur, avec la molette (3), sélectionnez

parmi les 16 canaux de transmission (0 à F) le canal sur lequel l’émission doit être effectuée : Tournez la molette jusqu’à ce que la flèche en dessous pointe le canal souhaité (p. ex. sur le schéma 1, le canal 0 est réglé). Réglez la molette (3) du récepteur sur le même canal.

2) Fixez les appareils avec leurs pinces (7) sur le vê-

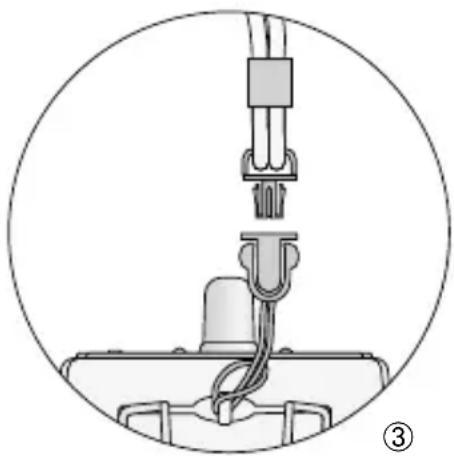

tement, par exemple à la ceinture. Pour la fixation des appareils sur le corps, sont également disponibles en option : – ATS-16BAG : sacoche de protection pouvant être fixée à la ceinture via une dragonne – ATS-16CORD : cordelette tour de cou (pour fixer à l’appareil, voir schéma 3) OPEN ➂15 Français

3) Pour allumer les appareils, tournez le réglage (4)

de la position d’arrêt OFF vers la droite: Sur l’émetteur, la LED TX (1) brille en vert et in- dique ainsi qu’un signal radio est transmis. Sur le récepteur, la LED rouge PL (2) brille tout d’abord brièvement. Ensuite la LED RX (1) brille en vert et indique qu’un signal audio est reçu de l’émetteur. (Si elle ne brille pas, vérifiez si le récepteur et l’émetteur sont réglés sur le même canal). Si la LED TX ou la LED RX (1) devient rouge, les accumulateurs / batteries sont presque déchar- gés. Lorsque la LED TX ou la LED RX s’éteint, et que la LED PL (2) brille à la place, les accumu- lateurs / batteries sont définitivement déchargés.

4) Avec le réglage (4) sur l’émetteur, réglez le vo-

lume pour le signal audio transmis et sur le ré- cepteur, réglez le volume de restitution.

5) Si la réception est mauvaise ou perturbée, véri-

fiez si : a) la réception est meilleure sur un autre canal de transmission. b) la distance entre l’émetteur et le récepteur est trop grande. c) la réception est perturbée par des objets se trouvant dans la zone de transmission.

6) Pour éteindre les appareils, tournez le réglage (4)

• entièrement à gauche sur OFF : Sur l’émetteur, la LED PL brille pendant quelques secondes puis s’éteint totalement. Sur le récepteur, la LED PL clignote brièvement. Remarque sur le fonctionnement multicanaux : Le nombre de canaux pouvant être utilisés en paral- lèle, dépend des conditions sur le lieu d’utilisation (par exemple, interférences générées par des émetteurs d’autres systèmes sans fil ou sources hautes fréquences, telles que des tubes fluorescents). Dans des conditions idéales, 8 canaux au plus peuvent fonctionner en même temps sans se gêner mutuellement. Deux exemples pour une sélection acceptable de canaux pour quatre voies de transmission sans fil : Exemple 1 : canal 0 – canal 2 – canal 5 – canal B Exemple 2 : canal 5 – canal 8 – canal E – canal F 8 Caractéristiques techniques Type de système :
• système PLL pour trans- mission audio sans fil Plage de fréquence radio : 863 – 865 MHz, divisée en 16 canaux Portée : p. 110
• m environ Elimination interférences :. squelch et signal pilote Température fonc. : – 40 °C Alimentation par appareil: via les deux accumula- teurs NiMH 1,2 V livrés ou via deux batteries 1,5 V de type R6 ou via une tension +5 V à la prise DC IN 5V Emetteur ATS-16T Puissance émission : ≤ 10 mW (EIRP) Branchements audio Microphone : jack 3,5, mono Entrée ligne : p. 0
• jack 3,5, mono Dimensions (l × h × p) : p. 66
• × 111 × 35 mm Poids : g (sans accus) Récepteur ATS-16R Ecouteur ES-16 (livré) : écouteur mono, système 32 Ω dyna- mique avec cordon 1,2 m et fiche jack 3,5 Sortie ligne : p. 81
• jack 3,5 stéréo Dimensions (l × h × p) : p. 66
• × 111 × 35 mm Poids : g (sans accus) Tout droit de modification réservé. Notice d’utilisation protégée par le copyright de MONACOR p. 97
