Rodzaj produktu	Bezprzewodowy odbiornik audio
Marka	Monacor
Model	ATS-16R (odbiornik)
Zastosowanie	Bezprzewodowy system transmisji mobilnej do mowy i muzyki (zwiedzanie z przewodnikiem, konferencje)
Częstotliwość radiowa	863–865 MHz
Liczba kanałów	16 (wybierane)
Zasięg	Około 110 m
Zasilanie	2 akumulatory NiMH 1,2 V (w zestawie) lub 2 baterie R6 1,5 V, lub zasilacz sieciowy 5 V DC
Czas pracy	Około 6–8 godzin (w zależności od użytkowania)
Wymiary (S × W × G)	66 × 111 × 35 mm
Waga (bez baterii)	97 g
Materiał obudowy	Plastik
Złącza	Gniazdo EAR jack 3,5 mm (słuchawka), gniazdo AUX OUT jack 3,5 mm stereo (wyjście liniowe), gniazdo DC IN 5 V
Wskaźniki LED	LED RX (zielona/czerwona): sygnał odebrany / słaba bateria; LED PL (czerwona): bateria rozładowana
Ustawienia	Pokrętło wyboru kanału (0-F), przełącznik wł./wył. i głośność
Akcesoria w zestawie	Słuchawka ES-16 (mono, 32 Ω, przewód 1,2 m), klips do paska, 2 akumulatory NiMH
Akcesoria opcjonalne	Rurka akustyczna ET-16, ładowarka ATS-16PS, walizka ładująca ATS-36C, torba ATS-16BAG, przewód ATS-16CORD
Temperatura pracy	0–40 °C
Konserwacja	Czyścić suchą, miękką szmatką, bez użycia chemikaliów ani wody
Bezpieczeństwo	Wyłącznie do użytku wewnątrz pomieszczeń. Chronić przed wilgocią i ciepłem. Wyjmij baterie w przypadku dłuższego nieużywania.
Homologacja	Zgodny z dyrektywą 2014/53/UE (CE). Dopuszczony do użytku w UE i EFTA.

Często zadawane pytania - ATS16T Monacor

Jak wybrać kanał na odbiorniku ATS-16R?

Obróć pokrętło (3) odbiornika, aby ustawić strzałkę na żądanym kanale (0 do F). Upewnij się, że nadajnik jest ustawiony na ten sam kanał.

Jakie typy baterii lub akumulatorów stosować?

Używaj dwóch akumulatorów NiMH 1,2 V (w zestawie) lub dwóch baterii 1,5 V typu R6. Nie mieszaj różnych typów i marek.

Jak ładować akumulatory?

Umieść odbiornik na opcjonalnej ładowarce ATS-16PS lub w walizce ładującej ATS-36C. Styki ładujące (9) znajdują się pod pokrywą baterii.

Dlaczego świeci się czerwona dioda LED PL?

Czerwona dioda LED PL (2) wskazuje, że akumulatory lub baterie są całkowicie rozładowane. Wymień je lub naładuj.

Czy można używać odbiornika ze słuchawkami lub wzmacniaczem?

Tak, podłącz słuchawkę do gniazda EAR (6), aby słuchać prywatnie, lub połącz gniazdo AUX OUT (10) ze wzmacniaczem. Głośnik wewnętrzny pozostaje aktywny, jeśli używane jest AUX OUT.

Jaki jest maksymalny zasięg systemu?

Zasięg wynosi około 110 metrów na otwartej przestrzeni. Przeszkody i zakłócenia mogą go zmniejszyć.

Jak czyścić odbiornik?

Używaj suchej, miękkiej szmatki. Nie używaj chemikaliów, alkoholu ani wody. Unikaj wilgoci.

Czy odbiornik może być używany na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Chronić przed wilgocią i ciepłem (temperatura 0-40 °C).

Jak rozwiązać problemy z zakłóceniami lub słabym odbiorem?

Spróbuj innego kanału transmisyjnego, zmniejsz odległość między nadajnikiem a odbiornikiem lub odsuń metalowe przedmioty i źródła HF (neony itp.).

Jakie akcesoria są dostępne opcjonalnie?

Opcjonalnie: rurka akustyczna ET-16, ładowarka ATS-16PS, walizka ładująca ATS-36C, torba ATS-16BAG, przewód ATS-16CORD, dodatkowy mikrofon krawatowy.

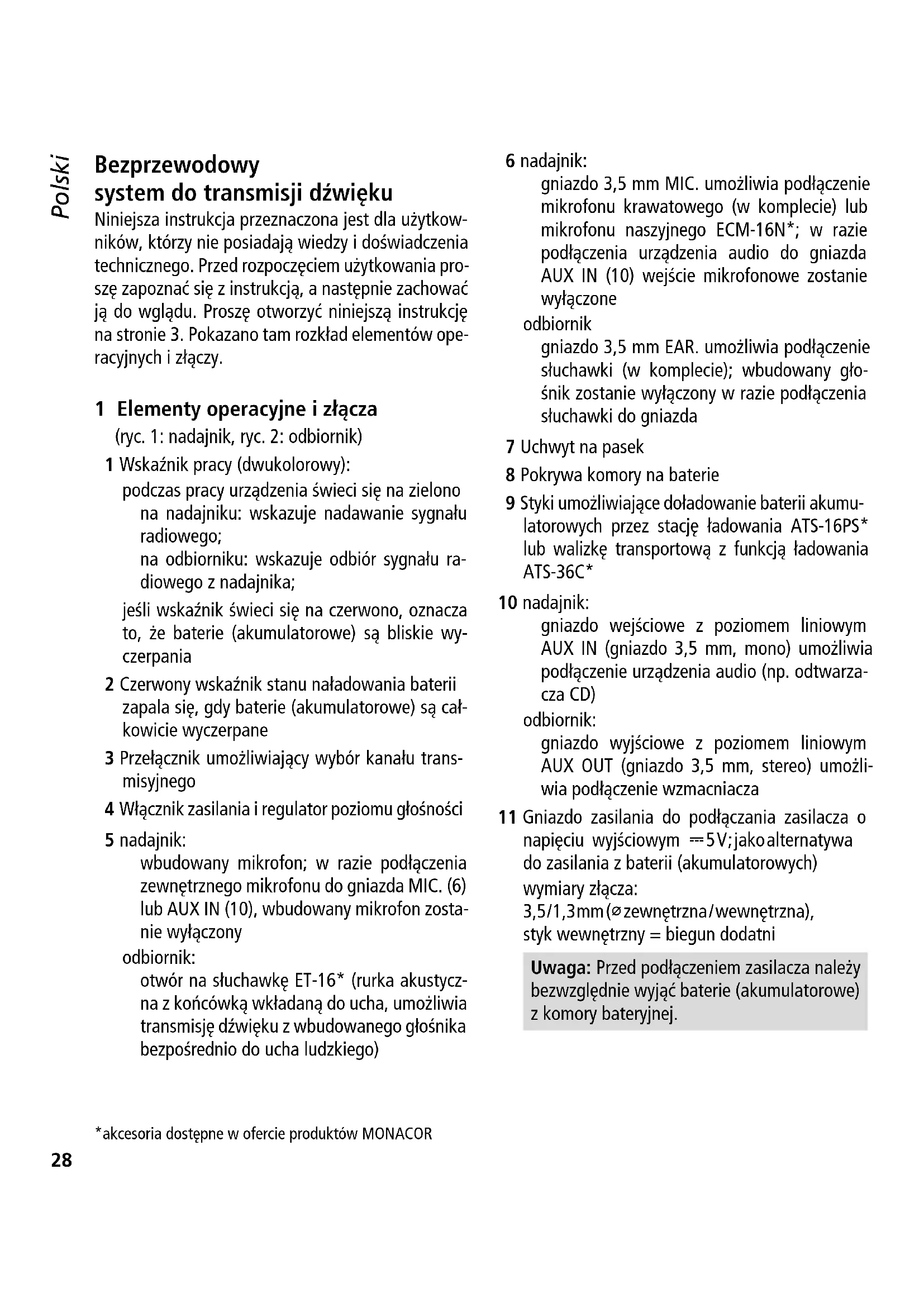

INSTRUKCJA OBSŁUGI ATS16T Monacor

Bezprzewodowy system do transmisji dźwięku

Niniejsza instrukcja przeznaczona jest dla użytkowników, którzy nie posiadają wiedzy i doświadczenia technicznego. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu. Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

1 Elementy operacyjne i złącza

(ryc. 1: nadajnik, ryc. 2: odbiornik)

1 Wskaźnik pracy (dwukolorowy):
podczas pracy urządzenia świeci się na zielono na nadajniku: wskazuje nadawanie sygnału radiowego;
na odbiorniku: wskazuje odbiór sygnału radiowego z nadajnika;
jeśli wskaźnik świeci się na czerwono, oznacza to, że baterie (akumulatorowe) są bliskie wyczerpania

2 Czerwony wskaźnik stanu naładowania baterii zapala się, gdy baterie (akumulatorowe) są całkowicie wyczerpane

3 Przełącznik umożliwiający wybór kanału transmisyjnego

4 Włącznik zasilania i regulator poziomu głośności

5 nadajnik: wbudowany mikrofon; w razie podłączenia zewnętrznego mikrofonu do gniazda MIC. (6) lub AUX IN (10), wbudowany mikrofon zostanie wyłączony

odbiornik: otwór na słuchawkę ET-16* (rurka akustyczna z końcówką wkładaną do ucha, umożliwia transmisję dźwięku z wbudowanego głośnika bezpośrednio do ucha ludzkiego)

6 nadajnik:
gniazdo 3,5 mm MIC. umożliwia podłączenie mikrofonu krawatowego (w komplecie) lub mikrofonu naszyjnego ECM-16N*; w razie podłączenia urządzenia audio do gniazda AUX IN (10) wejście mikrofonowe zostanie wyłączone
odbiornik
gniazdo 3,5 mm EAR. umożliwia podłączenie słuchawki (w komplecie); wbudowany głośnik zostanie wyłączony w razie podłączenia słuchawki do gniazda

7 Uchwyt na pasek

8 Pokrywa komory na baterie

9 Styki umożliwiające doładowanie baterii akumulatorowych przez stację ładowania ATS-16PS* lub walizkę transportową z funkcją ładowania ATS-36C*

10 nadajnik: gniazdo wejściowe z poziomem liniowym AUX IN (gniazdo 3,5 mm, mono) umożliwia podłączenie urządzenia audio (np. odtwarzacza CD) odbiornik: gniazdo wyjściowe z poziomem liniowym AUX OUT (gniazdo 3,5 mm, stereo) umożliwia podłączenie wzmacniacza

11 Gniazdo zasilania do podłączania zasilacza o napięciu wyjściowym == 5V; jako alternatywa do zasilania z baterii (akumulatorowych) wymiary złącza:

3,5/1,3mm ( zewnętrzna/wewnętrzna), styk wewnętrzny = biegun dodatni

Uwaga: Przed podłączeniem zasilacza należy bezwzględnie wyjąć baterie (akumulatorowe) z komory bateryjnej.

2 Bezpieczeństwo użytkowania

Urządzenie spełnia wszystkie wymagania norm UE, dlatego zostało oznaczone symbolem CC

• Urządzenie przeznaczone jest do użytku jedynie wewnątrz pomieszczeń. Należy chronić je przed bezpośrednim kontaktem z wodą, przed działaniem wilgoci oraz wysokiej temperatury (dopuszczalna temperatura otoczenia pracy to 0 – 40 °C).
• Do czyszczenia urządzenia należy używać suchej, miękkiej tkaniny; nie wolno stosować wody, ani chemicznych środków czyszczących.
• Zawsze należy używać dwóch baterii (akumulatorowych) tego samego rodzaju.
• Jeśli urządzenie nie jest używane przez dłuższy czas, należy wyjąć baterie (akumulatorowe). W razie przecieku baterii urządzenie nie ulegnie uszkodzeniu.
• Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody (uszkodzenie sprzętu lub obrażenia użytkownika), jeśli urządzenie było używane niezgodnie z przeznaczeniem, lub jeśli było nieprawidłowo obsługiwane, bądź zostało poddane nieautoryzowanej naprawie.

Jeśli urządzenie nie będzie już nigdy więcej używane, wskazane jest przekazanie go do miejsca utylizacji odpadów, aby zostało zniszczone bez szkody dla środowiska.

3 Zastosowanie

Nadajnik ATS-16T w połączeniu z odbiornikiem (lub kilkoma odbiornikami) ATS-16R tworzy przenośny, bezprzewodowy system monofoniczny do transmisji muzyki oraz komunikatów słownych. System ten znajduje idealne zastosowanie przy transmisji sygnału z jednego źródła dźwięku dla grupy osób, np. dla wycieczki lub dla słuchaczy wykładu. Dla transmisji bezprzewodowej dostępnych jest 16 kanałów o zakresie częstotliwości 863–865 MHz.

3.1 Normy i zezwolenia

Niniejszym firma MONACOR INTERNATIONAL oświadcza, że odbiornik ATS-16R oraz nadajnik ATS-16T spełniają wszystkie wymagania normy 2014/53/UE. Deklaracje zgodności można znaleźć w Internecie, na stronie producenta:

www.monacor.com

System bezprzewodowy nie wymaga zezwolenia i został dopuszczony do użytkowania w krajach należących do UE oraz EFTA.

4 Zasilanie

Nadajnik oraz odbiornik można zasilać przez baterie, baterie akumulatorowe, lub zasilacz 5 V.

4.1 Baterie (akumulatorowe)

W skład każdego urządzenia wchodzą po dwie baterie akumulatorowe NiMH 1,2 V. Następujące akcesoria usprawnią ładowanie baterii:

– stacja ładowania ATS-16PS (umożliwia jednoczesne ładowanie baterii dwóch nadajników/odbiorników)
– walizkę transportową z funkcją ładowania ATS-36C (umożliwia jednoczesne ładowanie baterii do 36 nadajników/odbiorników)

Zamiast baterii akumulatmorowych można również użyć dwóch baterii AA 1,5 V.

Aby włożyć baterie (akumulatorowe) należy:

1) lekko nacisnąć oznaczone miejsce na pokrywie komory na baterie (8), jednocześnie przesuwając pokrywę w dół.

2) umieścić baterie (akumulatorowe) w komorze, zgodnie ze wskazaniem rozmieszczenia biegunów.
3) założyć pokrywę i zablokować ją.

Zużyte baterie/baterie akumulatorowe należy wyrzucać do oznaczonych pojemników, nie do koszy na śmieci.

4.2 Zasilacz

Podłączyć zasilacz o napięciu wyjściowym ==5Vi o wydajności prądowej 150 mA do gniazda DC IN 5V (11). Aby podłączyć zasilacz, należy użyć wtyczki niskonapięciowej o wymiarach 3,5 / 1,3 mm (średnica zewnętrzna / wewnętrzna). Biegun dodatni ma się znajdować na wewnętrznym styku.

Uwaga: Aby zapobiec uszkodzeniu baterii lub nadajnika/odbiornika, przedpodłączeniem zasilacza należy bezwzględnie wyjąć baterie (akumulatorowe) z komory bateryjnej.

5 Wybór źródła sygnału

Nadajnik może pracować z mikrofonem lub z urządzeniem audio z poziomem liniowym.

a) praca z mikrofonem:

– można używać wbudowanego mikrofonu (5)
- lub podłączyć do gniazda MIC. (6) zewnętrzny mikrofon, elektretowy mikrofon krawatowy wchodzący w skład kompletu, bądź mikrofon naszyjny ECM-16N dostępny jako wyposażenie dodatkowe. Jeśli do gniazda jest podłączony mikrofon zewnętrzny, wbudowany mikrofon zostanie wyłączony. Należy nałożyć na mikrofon osłonę przeciwwietrzną i założyć mikrofon: należy przyczepić mikrofon krawatowy do ubrania użytkownika (np. do klapy marynarki) za pomocą zacisku, lub należy założyć mikrofon naszyjny na kark użytkownika.

b) praca z urządzeniem audio:

Należy podłączyć wyjście urządzenia audio (np. magnetofon kasetowy, odtwarzacz CD) do gniazda AUX IN (10) za pomocą wtyku 3,5 mm. Gdy do gniazda zostanie podłączone urządzenie audio, nastąpi wyłączenie zarówno wbudowanego mikrofonu, jak i zewnętrznego mikrofonu podłączonego do gniazda MIC. (6).

6 Wybór sposobu odtwarzania dźwięku

Odbiornik daje kilka możliwości odtwarzania dźwięku.

a) przez wbudowany głośnik:

Dźwięk z głośnika może się swobodnie rozchodzić, może także zostać przekazany bezpośrednio do ucha użytkownika przez rurkę akustyczną z wkładką do ucha ET-16, dostępną jako wyposażenie dodatkowe. Należy umieścić rurkę akustyczną w otworze (5) znajdującym się w odbiorniku, następnie włożyć żółtą wkładkę do ucha użytkownika tak, aby mocno przylegała.

b) przez słuchawki (w komplecie):

Należy podłączyć słuchawkę do gniazda EAR. (6) i umieścić ją w uchu użytkownika. Gdy do gniazda EAR podłączona zostanie słuchawka, zostanie wyłączony wbudowany głośnik.

c) przez system wzmacniający:

Należy podłączyć wzmacniacz do gniazda stereofonicznego AUX OUT (10) za pomocą wtyku 3,5 mm.

Uwaga: Wbudowany głośnik będzie nadal włączony przy podłączaniu wzmacniacza do gniazda AUX OUT. Aby wyłączyć wbudowany głośnik, należy podłączyć wtyk 3,5 mm do gniazda EAR. (6).

7 Obsługa

1) Za pomocą przełącznika (3) na nadajniku należy wybrać spośród 16 kanałów kanał do transmisji (od 0 do F): należy ustawić przełącznik tak, aby strzałka pod nim wskazywała na wybrany kanał (na ryc. 1, przykładowo jest ustawiony kanał 0).

Należy ustawić przełącznik (3) na odbiorniku na ten sam kanał.

2) Należy przyczepić urządzenia do ubrania, np. do paska, za pomocą zacisków (7).

Jako wyposażenie dodatkowe, dostępne są następujące produkty służące do przymocowania urządzeń:

– ATS-16BAG, pokrowiec, który można przyczepić do paska

-ATS-16CORD, smycz

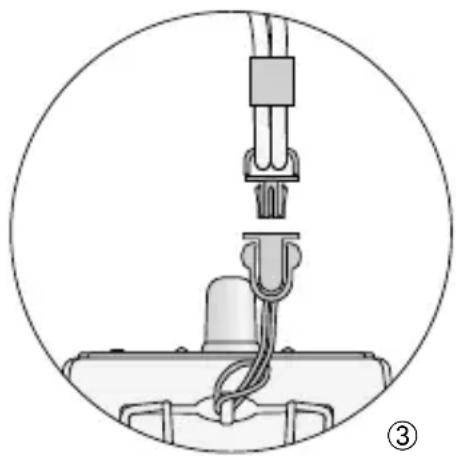

(podłączenie do urządzenia – por. ryc. 3)

3) Aby włączyć urządzenie, należy obrócić regulator (4) z pozycji OFF zgodnie z kierunkiem wskazówek zegara:

Na nadajniku zapali się na zielono wskaźnik TX (1), wskazując transmisję sygnału radiowego.

Na odbiorniku najpierw na krótko zapali się czerwony wskaźnik PL (2). Następnie wskaźnik RX (1) zapali się na zielono, wskazując odbiór sygnału radiowego z nadajnika. (Jeśli się nie zapali, należy sprawdzić, czy został ustawiony ten sam kanał w nadajniku i w odbiorniku.)

Gdy wskaźnik TX lub RX (1) świeci się na czerwono, oznacza to, że baterie (akumulatorowe) są prawie wyczerpane. Gdy gaśnie wskaźnik TX lub RX a zapala się czerwony wskaźnik PL (2), oznacza to, że baterie (akumulatorowe) są całkowicie wyczerpane.

4) Za pomocą regulatora (4) należy ustawić żądany poziom głośności sygnału audio transmitowanego z nadajnika, oraz poziom głośności odtwarzania odbiornika.

5) Jeśli jakość odbioru jest niska, lub występują zakłócenia, należy sprawdzić czy

a) jakość odbioru ulegnie poprawie po użyciu innego kanału transmisyjnego
b) nadajnik nie jest zbyt oddalony od odbiornika
c) przyczyną zakłóceń odbioru mogą być przedmioty znajdujące się na linii transmisji.

6) Aby wyłączyć urządzenia, należy ustawić regulator (4) w pozycji OFF (maksymalnie w lewo):

Na nadajniku zapali się na kilka sekund wskaźnik PL, zanim całkowicie zgaśnie.

Na odbiorniku przez chwilę będzie migać wskaźnik PL.

Uwagi dotyczące pracy na wielu kanałach:

Możliwość równoczesnego wykorzystywania wielu kanałów zależy warunków lokalnych (np. interferencji od innych nadajników bezprzewodowych lub lamp fluorescencyjnych). W idealnych warunkach, możliwa jest praca na ośmiu kanałach. Przykładowe ustawienia dla czterech kanałów bezprzewodowych:

Przykład 1: kanał 0 – kanał 2 – kanał 5 – kanał B

Przykład 2: kanał 5 – kanał 8 – kanał E – kanał F

8 Dane techniczne

Typ systemu: ..... bezprzewodowy system do transmisji dźwięku, z pętlą fazową

Zakres częstotliwości

radiowej:....863–865 MHz, podzielone na 16 kanałów

Zasięg:....około 110 m

Tłumienie szumów: . ton pilotujący i wyciszanie szumów

Temperatura

otoczenia pracy: ... 0–40°C

Zasilanie każdego

urządzenia: ..... dwie baterie akumulatorowe NiMH 1,2 V (w komplecie) lub dwie baterie AA 1,5 V, bądź +5 V na gnieździe DC IN 5V

Nadajnik ATS-16T

Moc nadawcza: . . . ≤ 10 mW (EIRP)

Złącza audio

Mikrofon: ..... gniazdo 3,5 mm, mono

Wejście liniowe: . gniazdo 3,5 mm, mono

(w komplecie):.... słuchawka monofoniczna, dynamiczny system 32 Ω, kabel 1,2 m, wtyk 3,5 mm

Wyjście liniowe: ... gniazdo 3,5 mm, stereo

Waga: ..... 97 g (bez baterii akumulatorowych)

Z zastrzeżeniem możliwości zmian.
