Type product	Draadloze audio-ontvanger
Merk	Monacor
Model	ATS-16R (ontvanger)
Gebruik	Draadloos mobiel transmissiesysteem voor spraak en muziek (rondleidingen, conferenties)
Radiofrequentie	863–865 MHz
Aantal kanalen	16 (selecteerbaar)
Bereik	Ongeveer 110 m
Voeding	2 NiMH-accu's 1,2 V (meegeleverd) of 2 R6-batterijen 1,5 V, of netadapter 5 V DC
Batterijduur	Ongeveer 6 tot 8 uur (afhankelijk van gebruik)
Afmetingen (L × H × D)	66 × 111 × 35 mm
Gewicht (zonder batterijen)	97 g
Behuizing materiaal	Kunststof
Aansluitingen	EAR-aansluiting 3,5 mm jack (oortelefoon), AUX OUT-aansluiting 3,5 mm stereo jack (lijnuitgang), DC IN 5 V-aansluiting
LED-indicatoren	LED RX (groen/rood): signaal ontvangen / batterij zwak; LED PL (rood): batterij leeg
Instellingen	Kanaalkeuzeknop (0-F), aan/uit-schakelaar en volume
Meegeleverde accessoires	Oortelefoon ES-16 (mono, 32 Ω, snoer 1,2 m), ceintuurclip, 2 NiMH-accu's
Optionele accessoires	Akoestische slang ET-16, laadstation ATS-16PS, laadkoffer ATS-36C, draagtas ATS-16BAG, snoer ATS-16CORD
Bedrijfstemperatuur	0 – 40 °C
Onderhoud	Reinigen met een droge, zachte doek, zonder chemicaliën of water
Veiligheid	Alleen binnenshuis gebruiken. Beschermen tegen vocht en hitte. Verwijder de batterijen bij langdurig niet-gebruik.
Goedkeuring	Conform richtlijn 2014/53/EU (CE). Toegestaan in de EU en de EVA.

Veelgestelde vragen - ATS16T Monacor

Hoe selecteer ik een kanaal op de ATS-16R-ontvanger?

Draai aan de knop (3) van de ontvanger om de pijl op het gewenste kanaal (0 tot F) te zetten. Zorg ervoor dat de zender op hetzelfde kanaal is ingesteld.

Welke soorten batterijen of accu's moet ik gebruiken?

Gebruik twee NiMH-accu's 1,2 V (meegeleverd) of twee 1,5 V-batterijen type R6. Meng geen verschillende typen of merken.

Hoe laad ik de accu's op?

Plaats de ontvanger op het optionele laadstation ATS-16PS of in de laadkoffer ATS-36C. De laadcontacten (9) bevinden zich onder het batterijklepje.

Waarom brandt de rode PL-LED?

De rode PL-LED (2) geeft aan dat de accu's of batterijen volledig leeg zijn. Vervang of laad ze op.

Kan ik de ontvanger gebruiken met een koptelefoon of versterker?

Ja, sluit een oortelefoon aan op de EAR-aansluiting (6) om privé te luisteren, of verbind de AUX OUT-aansluiting (10) met een versterker. De interne luidspreker blijft actief als AUX OUT wordt gebruikt.

Wat is het maximale bereik van het systeem?

Het bereik is ongeveer 110 meter in open veld. Obstakels en storingen kunnen deze afstand verminderen.

Hoe reinig ik de ontvanger?

Gebruik een droge, zachte doek. Gebruik geen chemicaliën, alcohol of water. Vermijd vocht.

Kan de ontvanger buiten worden gebruikt?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Bescherm het tegen vocht en hitte (temperatuur 0-40 °C).

Hoe los ik storingen of slechte ontvangst op?

Probeer een ander transmissiekanaal, verminder de afstand tussen zender en ontvanger, of verwijder metalen voorwerpen en HF-bronnen (neonlampen, enz.).

Welke accessoires zijn optioneel verkrijgbaar?

Optioneel: akoestische slang ET-16, laadstation ATS-16PS, laadkoffer ATS-36C, draagtas ATS-16BAG, snoer ATS-16CORD, extra lavaliermicrofoon.

GEBRUIKSAANWIJZING ATS16T Monacor

Nederlands ..... Pagina 20

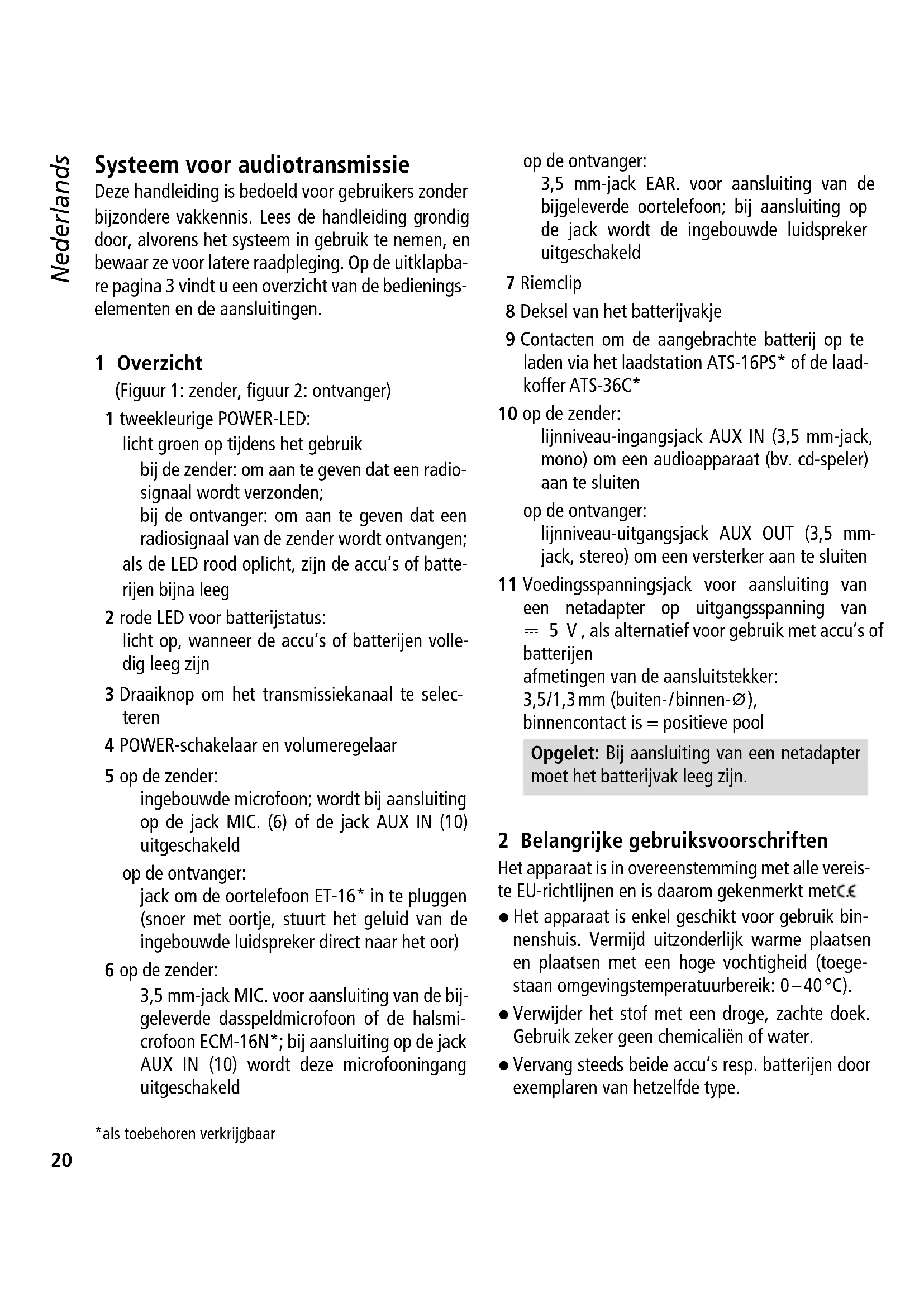

Systeem voor audiotransmissie

Deze handleiding is bedoeld voor gebruikers zonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het systeem in gebruik te nemen, en bewaar ze voor latere raadpleging. Op de uitklapbare pagina 3 vindt u een overzicht van de bedienings-elementen en de aansluitingen.

1 Overzicht

(Figuur 1: zender, figuur 2: ontvanger)

1 tweekleurige POWER-LED: licht groen op tijdens het gebruik bij de zender: om aan te geven dat een radiosignaal wordt verzonden; bij de ontvanger: om aan te geven dat een radiosignaal van de zender wordt ontvangen; als de LED rood oplicht, zijn de accu's of batterijen bijna leeg

2 rode LED voor batterijstatus: licht op, wanneer de accu's of batterijen volledig leeg zijn

3 Draaiknop om het transmissiekanaal te selecteren

4 POWER-schakelaar en volumeregelaar

5 op de zender: ingebouwde microfoon; wordt bij aansluiting op de jack MIC. (6) of de jack AUX IN (10) uitgeschakeld

op de ontvanger:

jack om de oortelefoon ET-16* in te pluggen (snoer met oortje, stuurt het geluid van de ingebouwde luidspreker direct naar het oor)

6 op de zender: 3,5 mm-jack MIC. voor aansluiting van de bijgeleverde dasspeldmicrofoon of de halsmicrofoon ECM-16N*; bij aansluiting op de jack AUX IN (10) wordt deze microfooningang uitgeschakeld

op de ontvanger:

3,5 mm-jack EAR. voor aansluiting van de bijgeleverde oortelefoon; bij aansluiting op de jack wordt de ingebouwde luidspreker uitgeschakeld

7 Riemclip
8 Deksel van het batterijvakje
9 Contacten om de aangebrachte batterij op te laden via het laadstation ATS-16PS* of de laad-koffer ATS-36C*

10 op de zender: lijnniveau-ingangsjack AUX IN (3,5 mm-jack, mono) om een audioapparaat (bv. cd-speler) aan te sluiten op de ontvanger: lijnniveau-uitgangsjack AUX OUT (3,5 mm-jack, stereo) om een versterker aan te sluiten

11 Voedingsspanningsjack voor aansluiting van een netadapter op uitgangsspanning van = 5 V, als alternatief voor gebruik met accu's of batterijen afmetingen van de aansluitstekker: 3,5/1,3 mm (buiten-/binnen-∅), binnencontact is = positieve pool

Opgelet: Bij aansluiting van een netadapter moet het batterijvak leeg zijn.

2 Belangrijke gebruiksvoorschriften

Het apparaat is in overeenstemming met alle vereiste EU-richtlijnen en is daarom gekenmerkt metC.€

• Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0–40 °C).
• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen chemicaliën of water.

• Vervang steeds beide accu's resp. batterijen door exemplaren van hetzelfde type.

• Indien u het toestel voor een langere periode niet gebruikt, dient u de batterijen eruit te nemen. Zo blijft het apparaat onbeschadigd bij eventueel uitlopen van de accu's/batterijen.

• In geval van ongeoorloofd of verkeerd gebruik, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen

De zender ATS-16T vormt in combinatie met één of meerdere ontvangers ATS-16R een mobiel radiotransmissiesysteem voor spraak en muziek. Het systeem is bijzonder geschikt voor toepassingen waarbij het signaal van een geluidsbron naar meerdere personen moet worden gestuurd, bv. voor groepsrondleidingen of voordrachten in verschillende talen. Voor de radiotransmissie staan er 16 kanalen in het frequentiebereik 863 – 865 MHz ter beschikking.

3.1 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL dat de ontvanger ATS-16R en de zender ATS-16T in overeenstemming zijn met derichtlijn 2014/53/EU.

De EU-conformiteitsverklaringen zijn beschikbaar op het internet:

www.monacor.com

Het gebruik van de apparaten is algemeen toegelaten in de lidstaten van de EU en de EFTA, en is vrij van registratie en van taksen.

4 Voedingsspanning

De zender en de ontvanger kunnen via accu's, batterijen of een netadapter van 5 V worden gevoed.

4.1 Accu's of batterijen

Bij elk apparaat worden twee NIMH-accu's van 1,2 V geleverd. Om de accu's comfortabel en snel op te laden, zijn als toebehoren verkrijgbaar:

- het laadstation ATS-16PS (voor het tegelijk opladen van de accu's van max. twee zenders/ontvangers)

- Transport- en laadkoffer ATS-36C (voor het tegelijk opladen van de accu's van max. 36 zenders/ontvangers)

In de plaats van accu's kunt u ook twee niet oplaadbare mignon-batterijen (AA) van 1,5 V gebruiken.

Om de accu's / batterijen aan te brengen

1) Druk voorzichtig op het gemarkeerde oppervlak van het batterijvakje (8) en schuif het deksel tegelijk naar beneden los.
2) Breng de accu's / batterijen aan zoals in het vakje is voorgedrukt.
3) Plaats het deksel terug en vergrendel.

Accu's/batterijen mogen niet via het huisvuil worden verwijderd. Verwijder ze uitsluitend als KGA (bv. de inzamelbox in de detailhandel).

4.2 Netadapter

Sluit een netadapter met een uitgangsspanning van == 5 V en met een continue belastbaarheid van 150 mA aan op de jack DC IN 5V (11). Voor de aansluiting hebt u een laagspanningsstekker met de afmetingen3,5/1,3mm(buiten-/binnendiameter) nodig. Aan het binnencontact van de stekker moet zich de positieve pool bevinden.

Opgelet: Verwijder voor aansluiting van een netadapter steeds de accu's of batterijen uit het batterijvak. Anders kunnen ze evenals de zender /ontvanger beschadigd geraken.

5 De signaalbron kiezen

De zender kan met een microfoon worden gebruikt, maar u kunt ook een apparaat met lijnuitgangsniveau aansluiten.

a) Gebruik met een microfoon:

• gebruik ofwel de ingebouwde microfoon (5)
• of sluit een externe microfoon, de bijgeleverde electret-dasspeldmicrofoon of de als toebehoren verkrijgbare halsmicrofoon ECM-16N aan op de jack MIC. (6). Bij aansluiting op de jack wordt de ingebouwde microfoon uitgeschakeld. Plaats het windscherm op de microfoon en bevestig de microfoon: de dasspeldmicrofoon klemt u op de kleding vast (bv. aan de revers) resp. de halsmicrofoon hangt u om de nek.

b) Gebruik met een audioapparaat:

Sluit de uitgang van het audioapparaat (bv. cas-setterecorder, cd-speler) via een 3,5 mm-stekker aan op de jack AUX IN (10). Bij aansluiting op de jack worden zowel de ingebouwde microfoon als de externe microfoon op jack MIC. (6) uitgeschakeld.

6 Het geluidssignaaltype kiezen

De ontvanger kan op verschillende manieren geluid weergeven.

a) via de ingebouwde luidspreker:

Het geluid van de luidspreker kan ofwel vrij worden afgestraald of via de als toebehoren verkrijgbare oortelefoon ET-16 met snoer direct naar het oor worden gestuurd. Plug het snoer hiervoor in de voorziene jack (5) op de ontvanger, en steek het gele oorstuk in het oor tot het goed vastzit.

b) via de bijgeleverde oortelefoon:

Sluit de oortelefoon aan op de jack EAR. (6) en maak vast aan de oorschelp. Bij aansluiting op de jack EAR. wordt de ingebouwde luidspreker uitgeschakeld.

c) via een versterkerinstallatie:

Sluit de versterker via een 3,5 mm-stekker aan op de stereojack AUX OUT (10).

Aanwijzing: De ingebouwde luidspreker blijft bij aansluiting op de jack AUX OUT ingeschakeld. Als u de jacks wilt uitschakelen, plugt u een 3,5 mm-stekker in de jack EAR. (6).

7 Ingebruikneming

1) Selecteer met de draaiknop (3) op de zender uit de 16 kanalen (0 tot F) het kanaal naar waar moet worden gezonden: draai met de knop tot de pijl eronder het gewenste kanaal aanwijst (zo bijvoorbeeld is in figuur 1 het kanaal 0 ingesteld).
Stel de draaiknop (3) van de ontvanger in op hetzelfde kanaal.

2) Bevestig de apparaten met hun klemmen (7) aan de kleding, bv. aan de riem.

Voor de bevestiging van de apparaten op het lichaam zijn bovendien volgende toebehoren verkrijgbaar:

• ATS-16BAG, beschermtas die via een lus aan de riem kan worden bevestigd

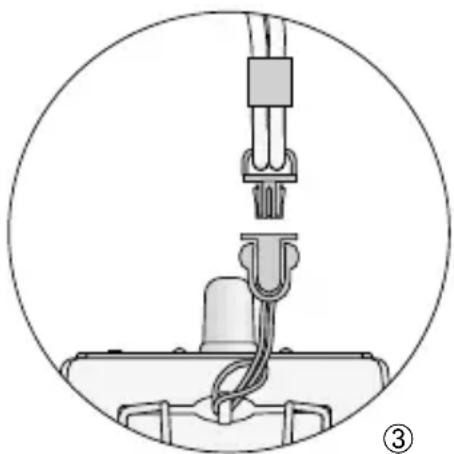

• ATS-16CORD, draagband (voor de bevestiging aan het apparaat rond de nek, zie figuur 3)

3) Om de apparaten in te schakelen, draait u de regelaar (4) vanuit de stand OFF naar rechts:

Op de zender licht de LED TX (1) groen op. Dit wijst erop dat er een radiosignaal wordt verzonden.

Op de ontvanger licht eerst de rode LED PL (2) op. Daarna licht de LED RX (1) groen op. Dit wijst erop dat er een radiosignaal van de zender wordt ontvangen. (Als de LED niet oplicht, moet u controleren of zender en ontvanger op hetzelfde kanaal zijn ingesteld).

Als de LED TX resp. RX (1) rood wordt, dan zijn de accu's / batterijen bijna leeg. Als de LED T resp. RX uitgaat en in de plaats hiervan de LED PL (2) oplicht, dan zijn de accu's / batterijen volledig leeg.

4) Stel met de regelaar (4) op de zender het volume voor het verzonden audiosignaal in, terwijl u op de ontvanger het weergavevolume instelt.
5) Bij slechte of gestoorde ontvangst, controleert u

a) of de ontvangst op een ander transmissiekanaal beter is.
b) of de afstand tussen de zender en ontvanger te groot is.
c) of de ontvangst door voorwerpen in de transmissielijn verstoord is.
6) Om de apparaten uit te schakelen, draait u de regelaar (4) helemaal naar links in de stand OFF: Op de zender licht de LED PL gedurende enkele seconden op, waarna ze volledig uitgaat.

Op de ontvanger knippert de LED PL kort op.

Opmerking over het meerkanaalbedrijf:

Het aantal kanalen dat parallel kan worden gebruikt, hangt af van de omstandigheden op de plaats van gebruik (bijvoorbeeld van storingen door zenders van andere radiosystemen of hogefrequentiebronnen zoals fluorescentielampen). In optimale omstandigheden kunt u maximaal acht kanalen tegelijk zonder onderlinge storingen gebruiken. Twee voorbeelden van een gunstige kanaalkeuze voor vier radioverbindingen:

Voorbeeld 1: Kanaal 0 – Kanaal 2 – Kanaal 5 – Kanaal B Voorbeeld 2: Kanaal 5– Kanaal 8 – Kanaal E – Kanaal F

Systeemtype:....PLL-radiosysteem voor audiotransmissie

Radiofrequentiebereik: ... 863–865 MHz, opge-deeld in 16 kanalen

Reikwijdte: ..... ca. 110 m

Ruisonderdrukking:....piloottoon- en noise-squelch

Omgevingstemperatuur: .. 0–40 °C

Voedingsspanning

per apparaat: ....... via de twee bijgele-verde NiMH-accu's van 1,2 V of via twee mignonbatterijen (AA) van 1,5 V of via +5 V op de jack DC IN 5V

Zender ATS-16T

Zendvermogen:....≤ 10 mW (EIRP)

Audio-aansluitingen

Microfoon:....3,5 mm-jack, mono

Lijningang: ..... 3,5 mm-jack, mono

Afmetingen (B × H × D):.. 66 × 111 × 35 mm

Gewicht: 81 g (zonder accu's)

Ontvanger ATS-16R

Oortelefoon ES-16

(bijgeleverd):....mono-oortelefoon, dynamisch 32 Ω-systeem met kabel van 1,2 m en 3,5 mm-stekker

Lijnuitgang:....3,5 mm-jack, stereo

Afmetingen (B × H × D): . 66 × 111 × 35 mm

Gewicht: 97 g (zonder accu's)

Wijzigingen voorbehouden.
