| Produkttyp | Kabelloser Audioempfänger |
| Marke | Monacor |
| Modell | ATS-16R (Empfänger) |
| Verwendung | Kabelloses mobiles Übertragungssystem für Sprache und Musik (Führungen, Konferenzen) |
| Funkfrequenz | 863–865 MHz |
| Anzahl Kanäle | 16 (auswählbar) |
| Reichweite | Ca. 110 m |
| Stromversorgung | 2 NiMH-Akkus 1,2 V (mitgeliefert) oder 2 R6-Batterien 1,5 V oder Netzteil 5 V DC |
| Betriebsdauer | Ca. 6 bis 8 Stunden (je nach Nutzung) |
| Abmessungen (B × H × T) | 66 × 111 × 35 mm |
| Gewicht (ohne Batterien) | 97 g |
| Gehäusematerial | Kunststoff |
| Anschlüsse | EAR-Buchse 3,5 mm Klinke (Hörer), AUX OUT-Buchse 3,5 mm Klinke stereo (Line-Ausgang), DC IN 5 V-Buchse |
| LED-Anzeigen | LED RX (grün/rot): Empfangssignal / Batterie schwach; LED PL (rot): Batterie leer |
| Einstellungen | Kanalwahlrad (0-F), Ein/Aus-Schalter und Lautstärke |
| Mitgeliefertes Zubehör | Hörer ES-16 (mono, 32 Ω, Kabel 1,2 m), Gürtelclip, 2 NiMH-Akkus |
| Optionelles Zubehör | Akustikschlauch ET-16, Ladestation ATS-16PS, Ladekoffer ATS-36C, Tragetasche ATS-16BAG, Kabel ATS-16CORD |
| Betriebstemperatur | 0 – 40 °C |
| Pflege | Mit einem trockenen, weichen Tuch reinigen, ohne Chemikalien oder Wasser |
| Sicherheit | Nur für den Innenbereich. Vor Feuchtigkeit und Hitze schützen. Bei längerer Nichtbenutzung Batterien entfernen. |
| Zulassung | Konform mit Richtlinie 2014/53/EU (CE). Zugelassen in der EU und der EFTA. |
Häufig gestellte Fragen - ATS16T Monacor
Benutzerfragen zu ATS16T Monacor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch ATS16T - Monacor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ATS16T von der Marke Monacor.
BEDIENUNGSANLEITUNG ATS16T Monacor

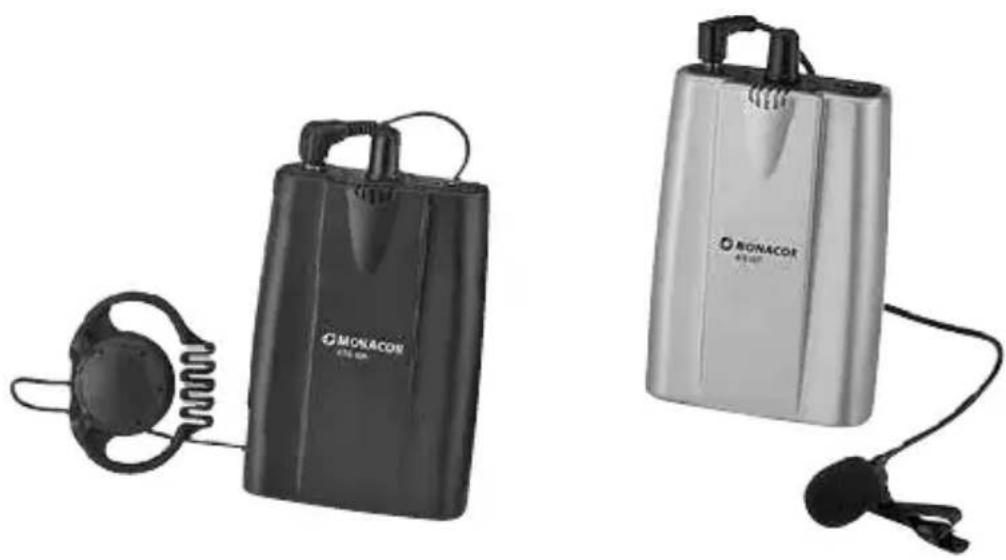

Audio-Übertragungssystem Audio Transmission System
863–865 MHz
ATS-16R
Bestell-Nr. • Order No. 24.4680
ATS-16T
Bestell-Nr. • Order No. 24.4690
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING
Deutsch......Seite 4
Audio-Übertragungssystem
Diese Anleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.
1 Übersicht
(Abb. 1: Sender, Abb. 2: Empfänger)
1 zweifarbige Betriebsanzeige:
leuchtet im Betrieb grün
beim Sender: zur Anzeige, dass ein Funksignal gesendet wird;
beim Empfänger: wenn ein Funksignal vom Sender empfangen wird;
wechselt sie auf Rot, sind die Akkus oder Batterien fast erschöpft
2 rote Batteriestatus-Anzeige:
leuchtet, wenn die Akkus oder Batterien vollständig erschöpft sind
3 Drehrad zur Auswahl des Übertragungskanals
4 Ein-/Ausschalter und Lautstärkeregler
5 am Sender:
internes Mikrofon; wird bei Anschluss der Buchse MIC. (6) oder der Buchse AUX IN (10) abgeschaltet
am Empfänger:
Öffnung zum Einstecken des Ohrhörers ET-16* (Akustikschlauch mit Ohrpassstück, leitet den Schall des internen Lautsprechers direkt zum Ohr)
6 am Sender:
3,5-mm-Klinkenbuchse MIC. zum Anschluss des mitgelieferten Krawattenmikrofons oder des Nackenmikrofons ECM-16N*; bei Anschluss der Buchse AUX IN (10) wird dieser Mikrofoneingang abgeschaltet
am Empfänger:
3,5-mm-Klinkenbuchse EAR. zum Anschluss des mitgelieferten Ohrhörers; bei Anschluss der Buchse wird der interne Lautsprecher abgeschaltet
7 Gürtelklemme
8 Batteriefachdeckel
9 Kontakte zum Aufladen der eingesetzten Akkus über die Ladestation ATS-16PS* oder den Ladekoffer ATS-36C*
10 am Sender: Line-Pegel-Eingangsbuchse AUX IN (3,5-mm- Klinke, mono) zum Anschluss eines Audiogerätes (z. B. CD-Spieler) am Empfänger: Line-Pegel-Ausgangsbuchse AUX OUT (3,5-mm-Klinke, stereo) zum Anschluss eines Verstärkers
11 Stromversorgungsbuchse für den Anschluss eines Netzgeräts mit einer Ausgangsspannung von = 5 V, alternativ zum Betrieb über Akkus oder Batterien Maße des Anschlusssteckers: 3,5/1,3mm (∅ außen/innen), Innenkontakt = Pluspol
Achtung: Bei Anschluss eines Netzgeräts muss das Batteriefach leer sein.
2 Wichtige Hinweise
Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das €-Zeichen.
- Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Feuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40°C).
-
Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Chemikalien oder Wasser.
-
Setzen Sie immer zwei Akkus bzw. Batterien des gleichen Typs ein.
- Um das Gerät vor Beschädigung bei einem Auslaufen der Akkus / Batterien zu schützen, nehmen Sie diese bei längerem Nichtgebrauch sicherheitshalber heraus.
- Wird das Gerät zweckentfremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genommen werden, entsorgen Sie es gemäß den örtlichen Vor schriften.
3 Einsatzmöglichkeiten
Der Sender ATS-16T bildet in Verbindung mit einem oder mehreren Empfänger / n ATS-16R ein mobiles Funk-Übertragungssystem für Sprache und Musik. Das System eignet sich speziell für Anwendungen, bei denen das Signal einer Tonquelle mehreren Personen zugeführt werden soll, z. B. für Gruppenführungen oder mehrsprachige Vorträge. Für die Funkübertragung stehen 16 Kanäle im Frequenzbereich 863–865 MHz zur Verfügung.
3.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass der Empfänger ATS-16R und der Sender ATS-16T der Richtlinie 2014/53/EU entsprechen. Die EU-Konformitätserklärungen sind im Internet verfügbar: www.monacor.de
Die Geräte sind für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen. Der Betrieb der Geräte ist anmelde- und gebührenfrei.
4 Stromversorgung
Der Sender und der Empfänger können über Akkus, Batterien oder ein 5-V-Netzgerät gespeist werden.
4.1 Akkus oder Batterien
Zwei 1,2-V-NiMH-Akkus liegen jedem Gerät bei. Zum bequemen und schnellen Aufladen der Akkus sind als Zubehör erhältlich:
– die Ladestation ATS-16PS
(für das Aufladen der Akkus von bis zu 2 Sendern / Empfängern gleichzeitig)
- der Transport- und Ladekoffer ATS-36C
(für das Aufladen der Akkus von bis zu 36 Sendeern/Empfängerngleichzeitig)
Anstelle der Akkus können auch zwei nicht wiederaufladbare 1,5-V-Batterien der Größe Mignon (AA) verwendet werden.
Zum Einsetzen der Akkus/Batterien:
1) Die markierte Fläche auf dem Batteriefachdeckel (8) leicht eindrücken und den Deckel gleichzeitig nach unten abziehen.
2) Die Akkus / Batterien, so herum wie im Fach aufgedruckt, einsetzen.
3) Den Deckel aufsetzen und einrasten.
Batterien /Akkus dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie gemäß den örtlichen Vorschriften in den Sondermüll.
4.2 Netzgerät
Ein Netzgerät mit einer Ausgangsspannung von 5 V und einer Dauerbelastbarkeit von 150 mA an die Buchse DC IN 5V (11) anschließen. Für den Anschluss wird ein Kleinspannungsstecker mit den Abmessungen 3,5/1,3mm (Außen-/Innendurchmesser) benötigt. Am Innenkontakt des Steckers muss sich der Pluspol befinden.
Achtung: Entfernen Sie vor dem Anschluss eines Netzgeräts immer die Akkus oder Batterien aus dem Batteriefach. Anderenfalls können sowohl sie als auch der Sender / Empfänger beschädigt werden.
5 Signalquelle wählen
Der Sender lässt sich mit einem Mikrofon betreiben, es kann jedoch auch ein Gerät mit Line-Ausgangspegel angeschlossen werden.
a) Mikrofonbetrieb:
- entweder das interne Mikrofon (5) verwenden - odereinexternes Mikrofon, das beiliegende Elektret-Krawattenmikrofon oder das als Zubehör erhältliche Nackenmikrofon ECM-16N, an die Buchse MIC. (6) anschließen. Bei Anschluss der Buchse ist das interne Mikrofon abgeschaltet. Den Windschutz auf das Mikrofon aufsetzen und das Mikrofon am Körper anbringen: das Krawattenmikrofon über seinen Halter an der Kleidung (z. B. am Revers) festklemmen bzw. das Nackenmikrofon um den Hals legen.
b) Betrieb mit einem Audiogerät:
Den Ausgang des Audiogeräts (z. B. Kassettenrecorder, CD-Spieler) über einen 3,5-mm-Klinkenstecker an die Buchse AUX IN (10) anschließen. Bei Anschluss der Buchse werden sowohl das interne Mikrofon als auch ein externes Mikrofon an der Buchse MIC. (6) abgeschaltet.
6 Art der Tonwiedergabe wählen
Der Empfänger bietet unterschiedliche Möglichkeiten der Tonwiedergabe.
a) über den internen Lautsprecher:
Der Schall des Lautsprechers kann entweder frei abgestrahlt oder über den als Zubehör erhältlichen Akustikschlauch-Ohrhörer ET-16 direkt zum Ohr geleitet werden. Den Akustikschlauch in die dafür vorgesehene Öffnung (5) am Empfänger stecken und das gelbe Passstück so tief in das Ohr setzen, dass ein sicherer Halt gewährleistet ist.
b) über den beiliegenden Ohrhörer:
Den Ohrhörer an die Buchse EAR. (6) anschließen und an der Ohrmuschel befestigen. Bei Anschluss der Buchse EAR. ist der interne Lautsprecher abgeschaltet.
c) über eine Verstärkeranlage:
Den Verstärker über einen 3,5-mm-Klinkenstecker an die Stereo-Buchse AUX OUT (10) anschließen. Hinweis: Der interne Lautsprecher bleibt bei Anschluss der Buchse AUX OUT eingeschaltet. Soll er abgeschaltet werden, einen 3,5-mm-Klinkenstecker in die Buchse EAR. (6) stecken.
7 Inbetriebnahme
1) Am Sender mit dem Drehrad (3) aus den 16 Kanälen (0 bis F) den Kanal auswählen, auf dem gesendet werden soll: Das Rad so drehen, dass der Pfeil darunter auf den gewünschten Kanal zeigt (so ist z. B. in Abb. 1 der Kanal 0 eingestellt). Das Drehrad (3) des Empfängers auf den gleichen Kanal einstellen.
2) Die Geräte über ihre Klemmen (7) an der Kleidung befestigen, z. B. am Gürtel.
Für die Befestigung der Geräte am Körper sind außerdem als Zubehör erhältlich:
- ATS-16BAG, Schutztasche, die über eine Schlaufe am Gürtel befestigt werden kann

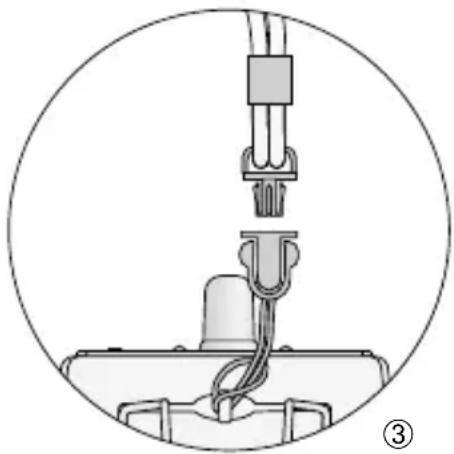

-ATS-16CORD,Hals-Tragekordel (zur Befestigung am Gerät siehe Abb. 3)
3) Zum Einschalten der Geräte den Regler (4) von der Aus-Position OFF nach rechts aufdrehen:
Am Sender leuchtet die LED TX (1) grün und signalisiert damit, dass ein Funksignal gesendet wird.
Am Empfänger leuchtet erst die rote LED PL (2) kurz auf. Danach leuchtet die LED RX (1) grün und signalisiert damit, dass ein Funksignal vom Sender empfangen wird. (Leuchtet sie nicht, überprüfen, ob Sender und Empfänger auf den gleichen Kanal eingestellt sind).
Wechselt die LED TX bzw. RX (1) auf Rot, sind die Akkus/Batterien fast erschöpft. Erlischt die LED TX bzw. RX und leuchtet stattdessen die LED PL (2), sind die Akkus/Batterien endgültig erschöpft.
4) Mit dem Regler (4) am Sender die Lautstärke für das gesendete Audiosignal einstellen und am Empfänger die Wiedergabelautstärke einstellen.
5) Bei schlechtem oder gestörtem Empfang überprüfen, ob
a) auf einem anderen Übertragungskanal der Empfang besser ist.
b) der Abstand zwischen Sender und Empfänger zu groß ist.
c) der Empfang durch Gegenstände in der Übertragungsstrecke gestört ist.
6) Zum Ausschalten der Geräte den Regler (4) ganz nach links auf OFF drehen:
Am Sender leuchtet die LED PL für einige Sekunden auf und erlischt dann ganz.
Am Empfänger blitzt die LED PL kurz auf.
Hinweis zum Mehrkanalbetrieb:
Die Anzahl der Kanäle, die sich parallel nutzen lassen, hängt von den Bedingungen am Einsatzort ab (z. B. von Störungen durch Sender anderer Funksysteme oder Hochfrequenz-Quellen wie Leuchtstofflampen). Unter optimalen Bedingungen lassen sich max. acht Kanäle gleichzeitig betreiben, ohne sich gegenseitig zu stören. Zwei Beispiele für eine günstige Kanalwahl für vier Funkstrecken:
Beispiel 1: Kanal 0 – Kanal 2 – Kanal 5 – Kanal B
Beispiel 2: Kanal 5 – Kanal 8 – Kanal E – Kanal F
8 Technische Daten
Art des Systems: ..... PLL-Funksystem für Audio-Übertragung
Funkfrequenzbereich: . . . 863–865 MHz, aufge- teilt in 16 Kanäle
Reichweite: ..... ca. 110 m
Rauschunterdrückung: ... Pilotton- und Noise-Squelch
Einsatztemperatur: ..... 0–40 °C
Stromversorgung je Gerät: über die zwei beiliegenden1,2-V-NiMH-Akkus oder über zwei 1,5-V-Mignon-Batterien (AA) oder über +5 V an der Buchse DC IN 5V
Sender ATS-16T
Sendeleistung:....≤ 10 mW (EIRP)
Audioanschlüsse
Mikrofon:....3,5-mm-Klinke, mono
Line-Eingang: ..... 3,5-mm-Klinke, mono
Abmessungen (B × H × T): 66 × 111 × 35 mm
Gewicht: 81 g (ohne Akkus)
Empfänger ATS-16R
Ohrhörer ES-16 (liegt bei):. Mono-Ohrhörer, dynamisches 32-Ω-System mit 1,2-m-Kabel und 3,5-mm-Klinkenstecker
Line-Ausgang:....3,5-mm-Klinke, stereo
Abmessungen (B × H × T): 66 × 111 × 35 mm
Gewicht: 97 g (ohne Akkus)
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
