ATS16T - Vevő Monacor - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli audio vevő
Márka	Monacor
Modell	ATS-16R (vevő)
Felhasználás	Vezeték nélküli mobil átviteli rendszer beszédhez és zenéhez (idegenvezetés, konferenciák)
Rádiófrekvencia	863–865 MHz
Csatornák száma	16 (választható)
Hatótávolság	Körülbelül 110 m
Tápellátás	2 db NiMH 1,2 V akkumulátor (tartozék) vagy 2 db R6 1,5 V elem, vagy 5 V DC hálózati adapter
Üzemidő	Körülbelül 6-8 óra (használattól függően)
Méretek (Sz × Ma × Mé)	66 × 111 × 35 mm
Tömeg (elemek nélkül)	97 g
Ház anyaga	Műanyag
Csatlakozók	EAR jack 3,5 mm (fülhallgató), AUX OUT jack 3,5 mm sztereó (vonal kimenet), DC IN 5 V csatlakozó
LED jelzők	LED RX (zöld/piros): vett jel / gyenge akku; LED PL (piros): lemerült akku
Beállítások	Csatornaválasztó gomb (0-F), Be/Ki kapcsoló és hangerőszabályzó
Tartozékok	ES-16 fülhallgató (mono, 32 Ω, 1,2 m kábel), övcsipesz, 2 db NiMH akkumulátor
Opcionális tartozékok	ET-16 akusztikus cső, ATS-16PS töltőállomás, ATS-36C töltőtáska, ATS-16BAG táska, ATS-16CORD kábel, további nyakba akasztható mikrofon
Üzemi hőmérséklet	0 – 40 °C
Karbantartás	Száraz, puha ruhával tisztítsa, vegyszerek és víz nélkül
Biztonság	Csak beltéri használatra. Óvja a nedvességtől és hőtől. Hosszabb használaton kívüli időszakban vegye ki az elemeket.
Jóváhagyás	Megfelel a 2014/53/EU irányelvnek (CE). Engedélyezett az EU-ban és az EFTA-ban.

Gyakran ismételt kérdések - ATS16T Monacor

Hogyan válasszunk csatornát az ATS-16R vevőn?

Forgassa el a vevő gombját (3), hogy a nyíl a kívánt csatornára mutasson (0-tól F-ig). Győződjön meg arról, hogy az adó ugyanarra a csatornára van állítva.

Milyen típusú elemeket vagy akkumulátorokat használjunk?

Használjon két NiMH 1,2 V akkumulátort (tartozék) vagy két R6 típusú 1,5 V elemet. Ne keverje a különböző típusokat és márkákat.

Hogyan töltsük az akkumulátorokat?

Helyezze a vevőt az opcionális ATS-16PS töltőállomásra vagy a ATS-36C töltőtáskába. A töltőérintkezők (9) az elemtartó fedél alatt találhatók.

Miért világít a piros PL LED?

A piros PL LED (2) azt jelzi, hogy az akkumulátorok vagy elemek teljesen lemerültek. Cserélje ki vagy töltse fel őket.

Használható a vevő fejhallgatóval vagy erősítővel?

Igen, csatlakoztasson fülhallgatót az EAR (6) aljzathoz a privát hallgatáshoz, vagy kösse az AUX OUT (10) aljzatot egy erősítőhöz. A belső hangszóró továbbra is aktív marad, ha az AUX OUT-ot használja.

Mi a rendszer maximális hatótávolsága?

A hatótávolság szabad térben körülbelül 110 méter. Akadályok és interferenciák csökkenthetik ezt a távolságot.

Hogyan tisztítsuk a vevőt?

Használjon száraz, puha ruhát. Ne használjon vegyszereket, alkoholt vagy vizet. Kerülje a nedvességet.

Használható a vevő kültéren?

Nem, a készülék csak beltéri használatra készült. Óvja a nedvességtől és a hőtől (hőmérséklet 0-40 °C).

Hogyan oldjuk meg az interferenciát vagy a rossz vételt?

Próbáljon másik adócsatornát, csökkentse az adó és a vevő közötti távolságot, vagy távolítsa el a fém tárgyakat és HF forrásokat (neonok stb.).

Milyen opcionális tartozékok állnak rendelkezésre?

Opcionális: ET-16 akusztikus cső, ATS-16PS töltőállomás, ATS-36C töltőtáska, ATS-16BAG táska, ATS-16CORD kábel, további nyakba akasztható mikrofon.

HASZNÁLATI ÚTMUTATÓ ATS16T Monacor

Magyar .... Oldal 33

Vezeték nélküli audio átviteli rendszer

Kérjük, figyelmesen olvassa el a használati utasítást mielőtt üzembe helyezné a készüléket, és tartsa kéznél azt a későbbi hasz nálat miatt.

Kérjük, nyissa szét a lapot a 3. oldalon. Így mindig láthatja a megjelölt működtető elemeket és csatlakozókat.

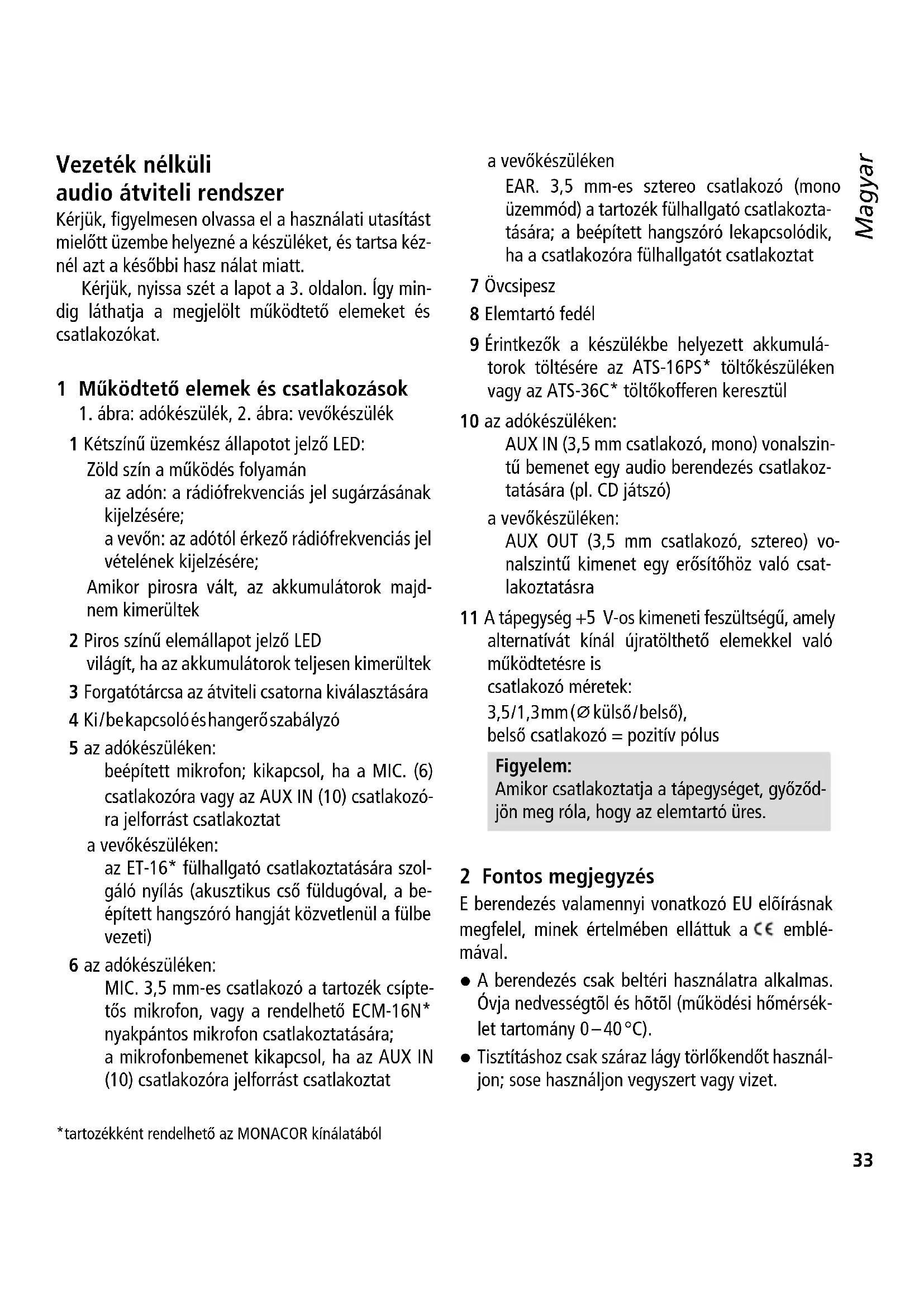

1 Müködtető elemek és csatlakozások

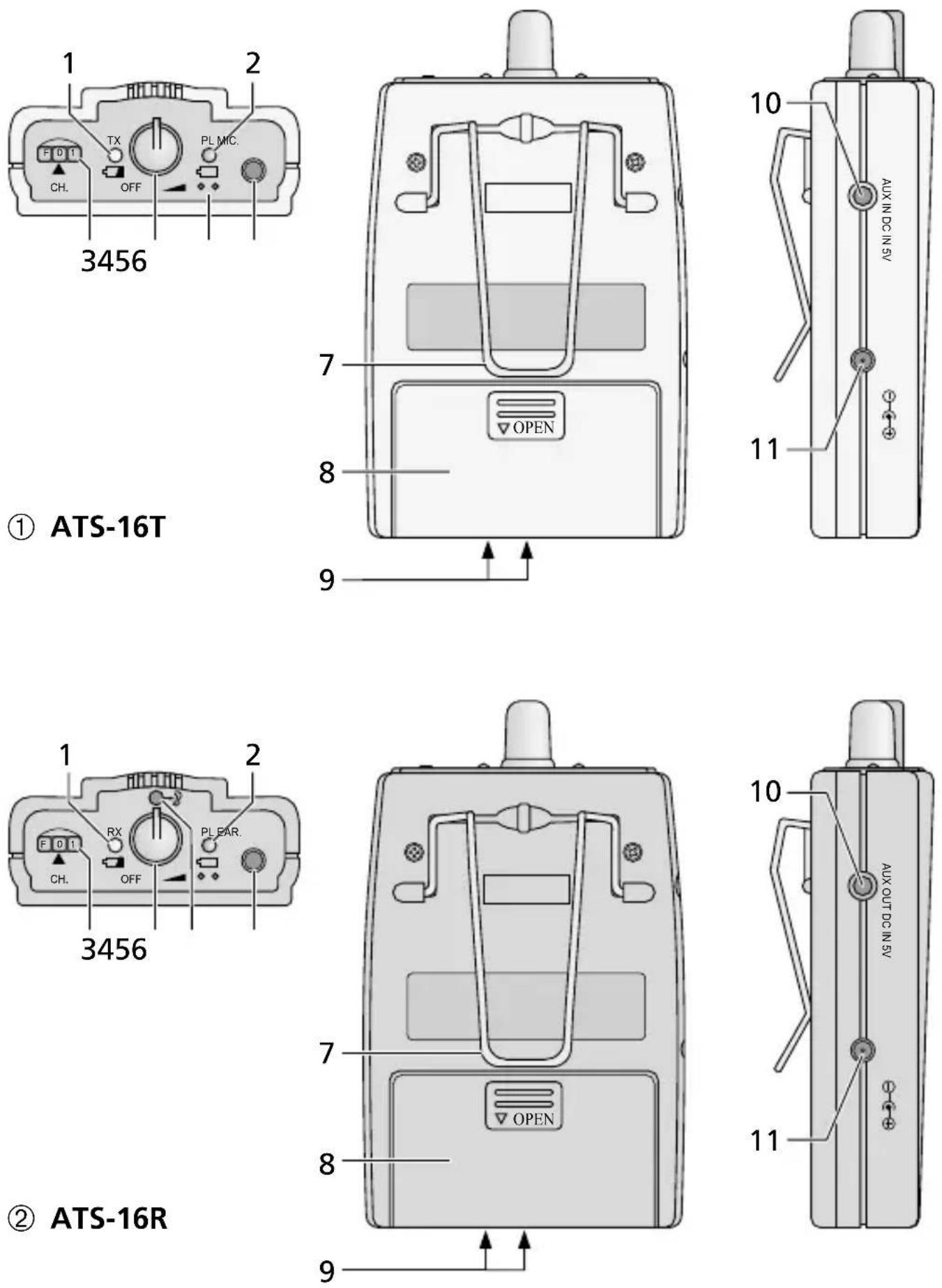

1. ábra: adókészülék, 2. ábra: vevőkészülék

1 Kétszínű üzemkész állapotot jelző LED: Zöld szín a működés folyamán az adón: a rádiófrekvenciás jel sugárzásának kijelzésére; a vevőn: az adótól érkező rádiófrekvenciás jel vételének kijelzésére; Amikor pirosra vált, az akkumulátorok majdnem kimerültek

2 Piros színű elemállapot jelző LED világít, ha az akkumulátorok teljesen kimerültek

3 Forgatótárcsa az átviteli csatorna kiválasztására

4 Ki/be kapcsoló és hangerő szabályzó

5 az adókészüléken: beépített mikrofon; kikapcsol, ha a MIC. (6) csatlakozóra vagy az AUX IN (10) csatlakozóra jelforrást csatlakoztat

a vevőkészüléken: az ET-16* fülhallgató csatlakoztatására szolgáló nyílás (akusztikus cső füldugóval, a beépített hangszóró hangját közvetlenül a fülbe vezeti)

6 az adókészüléken: MIC. 3,5 mm-es csatlakozó a tartozék csípte- tős mikrofon, vagy a rendelhető ECM-16N* nyakpántos mikrofon csatlakoztatására; a mikrofonbemenet kikapcsol, ha az AUX IN (10) csatlakozóra jelforrást csatlakoztat

a vevőkészüléken EAR. 3,5 mm-es sztereo csatlakozó (mono üzemmód) a tartozék fülhallgató csatlakoztatására; a beépített hangszóró lekapcsolódik, ha a csatlakozóra fülhallgatót csatlakoztat

7 Övcsipesz 8 Elemtartó fedél 9 Érintkezők a készülékbe helyezett akkumulá- torok töltésére az ATS-16PS* töltőkészüléken vagy az ATS-36C* töltőkofferen keresztül

10 az adókészüléken: AUX IN (3,5 mm csatlakozó, mono) vonalszintű bemenet egy audio berendezés csatlakoztatására (pl. CD játszó) a vevőkészüléken: AUX OUT (3,5 mm csatlakozó, sztereo) vonalszintű kimenet egy erősítőhöz való csatlakoztatásra

11 A tápegység +5 V-os kimeneti feszültségű, amely alternatívát kínál újratölthető elemekkel való működtetésre is csatlakozó méretek: 3,5/1,3mm (∅ külső/belső), belső csatlakozó = pozitív pólus

Figyelem: Amikor csatlakoztatja a tápegységet, győződjön meg róla, hogy az elemtartó üres.

2 Fontos megjegyzés

E berendezés valamennyi vonatkozó EU előírásnak megfelel, minek értelmében elláttuk a € emblémával.

• A berendezés csak beltéri használatra alkalmas. Óvja nedvességtől és hőtől (működési hőmérséklet tartomány 0–40 °C).

• Tisztításhoz csak száraz lágy törlőkendőt használjon; sose használjon vegyszert vagy vizet.

• Mindig két azonos típusú elemet (akkumulátort) helyezzen a készülékbe.

• Ha a készüléket hosszabb ideig nem használja, távolítsa el az elemeket (akkumulátorokat) megelőzendő az elemszivárgásból adódó meghibásodást.
• Nem rendeltetésszerű használat, hibás kezelés valamint szakszerűtlen javítás miatt fellépő esetleges károkért felelősséget nem vállalunk. A készülék kinyitása esetén mindennemű garancia megszűnik.

Ha a készüléket végérvényesen használaton kívül helyezi, juttassa el azt a helyi újrahasznosító telepre a környezetkímélő ártalmatla nítás érdekében.

3 Alkalmazás

Egy, vagy több ATS-16R típusú vevőkészülék és egy ATS-16T adókészülék együtt egy beszéd vagy zenei célra alkalmas mobil vezeték nélküli átviteli rendszert alkot. Ez a rendszer ideálisan alkalmas bármely olyan felhasználásra, ahol egy audio jelforrást jelét több emberhez (vagy helyre) szeretnénk továbbítani, pl. idegenvezetés vagy többnyelvű előadás. A vezeték nélküli átvitelre 16 csatorna áll rendelkezésre a 863–865 MHz-es frekvenciasávban.

3.1 Megfelelőség és jóváhagyás

A MONACOR INTERNATIONAL ezúton kijelenti, hogy az ATS-16R/ATS-16T megfelel az 2014/53/EU direktíva. A megfelelőségi nyilatkozatot kérje a MONACORINTERNATIONAL-tól.

E rendszer nem engedélyköteles és általánosan jóváhagyott az EU és az EFTA országokban.

4 Tápellátás

Az adó és vevőkészülék működhet elemekről, akkumulátorokról, vagy egy 5 V-os tápegységről.

4.1 Akkumulátoros működés

Minden berendezés két 1,2 V-os NiMH akkumulátorral kerül szállításra. Az akkumulátorok gyors és kényelmes töltése a következő berendezésekkel valósítható meg:

-ATS-16PStöltőkészülé

(2 adó / vevő akkumulátorának egyidejű töltésére)
– ATS-36C töltő és hordkoffer
(36 adó / vevő akkumulátorának egyidejű töltésére)

Az akkumulátorok behelyezése:

1) Finoman nyomja meg az elemtartó (8) fedelét a megjelölt helyen, mialatt a fedelet lefelé húzza.
2) Helyezze be az akkumulátorokat az elemtartóba a jelzett pozitív és negatív polaritásnak megfelelően.
3) Helyezze vissza a fedelet, és pattintsa a helyére.

Az akkumulátorok helyett két 1,5 V-os AA méretű elem is használható.

Soha ne dobja a kimerült elemeket vagy az elhasználódott akkumulátorokat a háztartási hulladék közé: Mindig juttassa el egy speciális hulladékhasznosítóhoz (pl. helyezze gyűjtőkonténerbe a kiskereskedőnél).

4.2 Tápegység

A tápegységet csatlakoztassa +5 V-os kimeneti feszültségre és állandó névleges 150 mA teljesítményű DC IN 5V csatlakozásra (11). A kisfeszült-ségűcsatlakozó méretének3,5/1,3mm (külső/belső átmérő) szükséges lennie. A pozitív pólus a csatlakozó belső érintkezője.

Figyelem: Az akkumulátorok (elemek) és / vagy az adó / vevő károsodásának megelőzése érdekében, mindig távolítsa el a (újratölthető) elemeket az elemtartóból a tápegység csatlakoztatása előtt.

5 A jelforrás kiválasztása

Az adókészülék mikrofonnal működik, de vonalszintű kimenettel rendelkező jelforrás is csatlakoztatható hozzá.

a) Mikrofonos működés

Használhatja a beépített mikrofont (5) vagy csatlakoztasson egy külső mikrofont. Erre alkalmas a tartozék elektret csíptetős mikrofon, vagy a rendelhető ECM-16N (nem tartozék) nyakpántos mikrofon, melyet a MIC. (6) bemenetbe kell dugni. Ha egy külső mikrofont csatlakoztat, a beépített mikrofon kikapcsolódik. Helyezze fel a szélárnyékoló szivacsot, majd rögzítse a mikrofont: a csíptetős mikrofont rögzítheti a ruhájára (pl. gallér) a csipesszel, vagy a nyakpántos mikrofont akassza a nyakába.

b) Működés egy vonalszintű berendezéssel

Csatlakoztassa az audio berendezés (pl. kazettás magnó, CD játszó) kimenetét egy 3,5 mm-es csatlakozóval ellátott összekötő kábel segítségével az adókészülék AUX IN (10) bemenetéhez. A csatlakozó bedugásának pillanatában mind a beépített mikrofon, mind a MIC. (6) bemenetre csatlakoztatott külső mikrofon lekapcsolódik.

6 A hang reprodukálásának kiválasztása

A vevőkészülék különböző módokat kínál a hang megszólaltatására:

a) a beépített hangszórón keresztül

A hangszóró hangja hallgatható egyrészt közvetlenül, másrészt az ET-16 (nem tartozék) akusztikus-cső fülhallgatón keresztül. Helyezze az akusztikus csövet a vevőkészüléken elhelyezkedő nyílásba (5), majd a sárga fülhallgatót a fülébe oly módon, hogy az biztosan illeszkedjen.

b) a tartozék fülhallgatón keresztül

Csatlakoztassa a fülhallgatót az EAR. (6) csatlakozóba, majd helyezze el azt a fülén. Ha a fülhallgatót az EAR. csatlakozóba csatlakoztatja, a beépített hangszóró lekapcsolódik.

c) egy erősítő rendszeren keresztül

Csatlakoztassa az erősítő bemenetét egy 3,5 mm-es csatlakozóval ellátott összekötő kábel segítségével a vevőberendezés AUX OUT (10) kimenetéhez.

Megjegyzés: Ha az AUX OUT kimenetre berendezést csatlakoztat, a beépített hangszóró bekapcsolva marad. Ennek kikapcsolásához dugjon egy 3,5 mm-es mono jack dugót az EAR. (6) csatlakozóba.

7 Működés

1) Az adókészüléken lévő forgatótárcsával (3) válassza ki a 16 rendelkezésre álló átviteli csatorna (0 – F) közül az Ön által kívánt csatornát: Csavarja a tárcsát a kívánt csatorna számára, melyet a nyíllal szemben olvashat le a tárcsáról (pl. az 1. ábrán a 0 csatorna van kiválasztva).

Állítsa a vevőkészüléken lévő forgatótárcsát (3) ugyan arra a csatornára

2) Rögzítse a készüléket a ruhájára, pl. az övére az övcsipesszel (7).

A berendezés testhez való rögzítéséhez az alábbi termékek állnak rendelkezésre (nem tartozék):

- ATS-16BAG, védőtáska, mely az övhöz rögzíthető

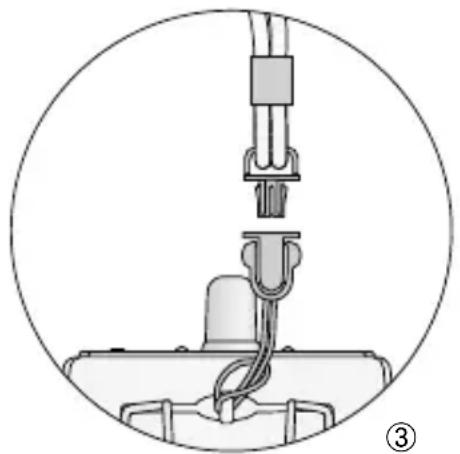

– ATS-16CORD, nyakba akasztó zsinór (a készülékhez való rögzítést lásd a 3. ábrán)

3) A berendezés bekapcsolásához csavarja el a szabályzót (4) az óramutató járásának megfelelően az OFF pozícióból:

Az adókészüléken a TX (1) LED zöld fénye a rádió-frekvenciás jel átvitelét jelzi.

A vevőkészüléken a PL (2) LED piros fénye először röviden felvillan. Aztán az RX (1) LED zöld fénye az adókészülék által sugárzott rádiófrekvenciás jel vételét jelzi. (Ha nincs vétel, ellenőrizze, hogy az adó és vevőkészülék azonos frekvencián működik-e.)

Amikor a TX vagy RX (1) LED piros színre vált, az akkumulátorok (elemek) már majdnem kimerültek. Amikor a TX vagy RX LED kialszik és a piros PL LED (2) világít helyette az akkumulátorok (elemek) teljesen kimerültek.

4) A szabályzóval (4), állítsa be az átvinni kívánt audio jel hangerejét az adókészüléken és a viszszajátszás hangerejét a vevőkészüléken.
5) Gyenge vagy zavaros vétel esetén ellenőrizze

a) a vétel javítható-e másik átviteli csatorna használatával.
b) az adó és vevőkészülék nincs-e túl messze egymástól.
c) nincs-e túl sok objektum a adó és vevőkészülék között, melyek zavarják a vételt.

6) A berendezés kikapcsolásához állítsa a szabályzót (4) bal szélső OFF állásba:

Az adókészüléken a PL LED pár másodpercig világítani fog, mielőtt teljesen kialudna.

A vevőkészüléken a PL LED röviden felvillan.

8 Technikai adatok

Rendszer típusa: ... PLL vezeték nélküli audio átviteli rendszer

Vivőfrekvencia

tartomány: ..... 863–865 MHz, leosztva 16 csatornára

Hatótávolság: ..... kb. 110 m

Zajelnyomás:..... pilotjel elnyomás és zajzár

Mük. Hőmérséklet

tart.: 0–40°C

Tápellátás mindkét

berendezésnek: . . . a tartozék 2 db. 1,2 V-os NiMH akkumulátor vagy két 1,5 V-os AA méretű elem (nem tartozék) vagy +5 V a DC IN 5V csatla- kozón keresztül

ATS-16T adókészülék

Adóteljesítmény: . . . ≤ 10 mW (EIRP)

Audio csatlakozás

Mikrofon: ..... 3,5 mm jack, mono

Vonalszintű

bemenet: ..... 3,5 mm jack, mono

Méretek: ..... 66 × 111 × 35 mm

Súly: 81 g (akkumulátorok nélkül)

ATS-16R vevőkészülék

Fülhallgató

ES-16 (tartozék): ... mono fülhallgató, dinamikus 32 Ω-os rendszer, 1,2 m kábel és 3,5 mm-es csatlakozó dugó

Vonalszintű

kimenet: ..... 3,5 mm jack, sztereo

Méretek: ..... 66 × 111 × 35 mm

Súly: ..... 97 g (akkumulátorok nélkül)

A technikai változtatások jogát a gyártó fenntartja.
