| Tipo di prodotto | Ricevitore audio wireless |
| Marca | Monacor |
| Modello | ATS-16R (ricevitore) |
| Utilizzo | Sistema di trasmissione mobile senza fili per discorsi e musica (visite guidate, conferenze) |
| Frequenza radio | 863–865 MHz |
| Numero di canali | 16 (selezionabili) |
| Portata | Circa 110 m |
| Alimentazione | 2 accumulatori NiMH 1,2 V (inclusi) o 2 batterie R6 1,5 V, o alimentatore 5 V DC |
| Autonomia | Circa 6-8 ore (a seconda dell'uso) |
| Dimensioni (L × H × P) | 66 × 111 × 35 mm |
| Peso (senza batterie) | 97 g |
| Materiale della custodia | Plastica |
| Connettori | Jack EAR 3,5 mm (auricolare), jack AUX OUT 3,5 mm stereo (uscita linea), presa DC IN 5 V |
| Indicatori LED | LED RX (verde/rosso): segnale ricevuto / batteria scarica; LED PL (rosso): batteria scarica |
| Impostazioni | Manopola di selezione canale (0-F), interruttore On/Off e volume |
| Accessori inclusi | Auricolare ES-16 (mono, 32 Ω, cavo 1,2 m), clip per cintura, 2 accumulatori NiMH |
| Accessori opzionali | Tubo acustico ET-16, stazione di ricarica ATS-16PS, valigetta di ricarica ATS-36C, borsa ATS-16BAG, cavo ATS-16CORD |
| Temperatura di funzionamento | 0 – 40 °C |
| Manutenzione | Pulire con un panno asciutto e morbido, senza prodotti chimici né acqua |
| Sicurezza | Utilizzare solo in interni. Proteggere da umidità e calore. Rimuovere le batterie in caso di inutilizzo prolungato. |
| Omologazione | Conforme alla direttiva 2014/53/UE (CE). Autorizzato nell'UE e nel SEE. |
Domande frequenti - ATS16T Monacor
Domande degli utenti su ATS16T Monacor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale ATS16T - Monacor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ATS16T del marchio Monacor.
MANUALE UTENTE ATS16T Monacor

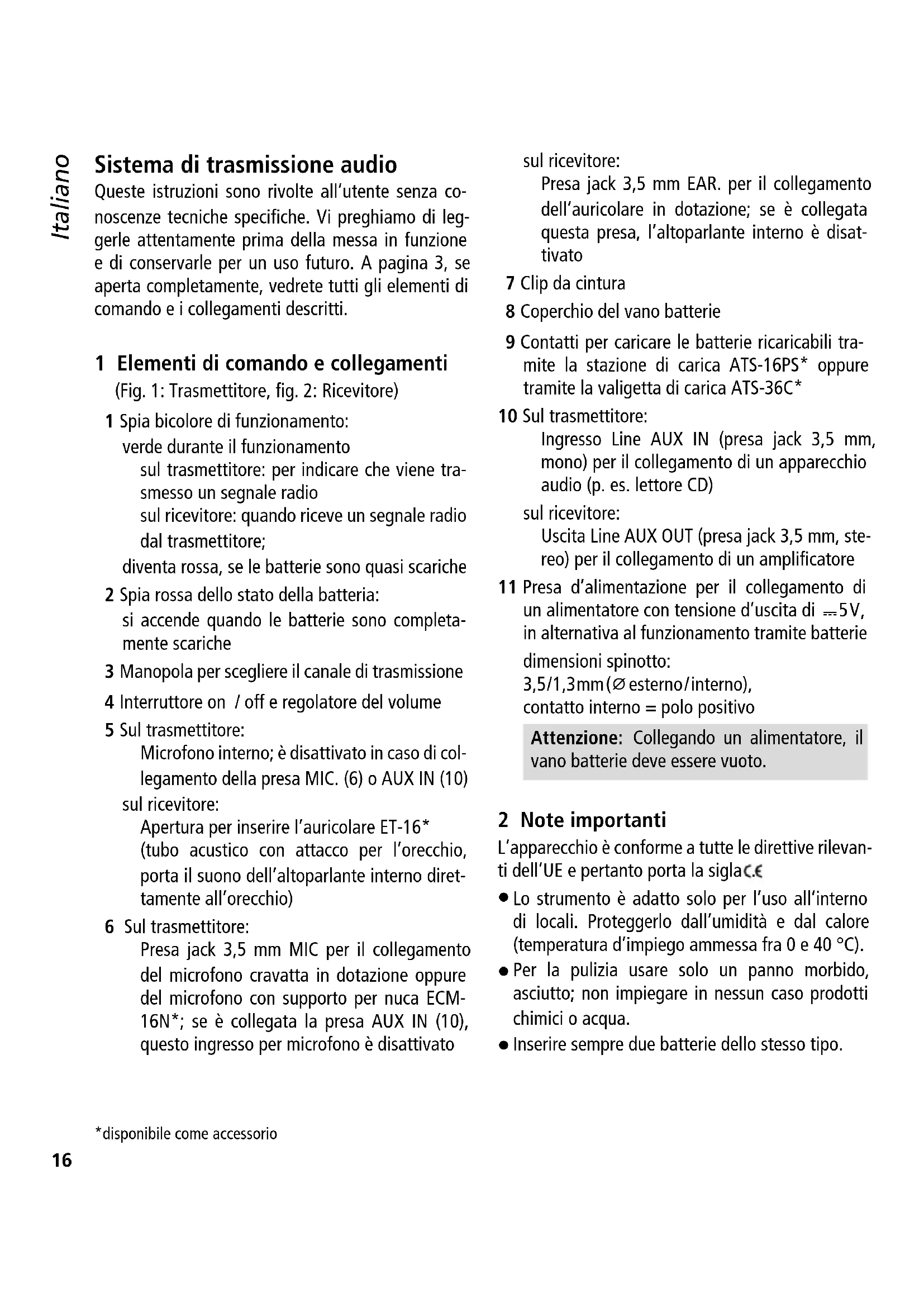

Sistema di trasmissione audio
Queste istruzioni sono rivolte all'utente senza conoscenze tecniche specifiche. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro. A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e i collegamenti descritti.
1 Elementi di comando e collegamenti
(Fig. 1: Trasmettitore, fig. 2: Ricevitore)
1 Spia bicolore di funzionamento:
verde durante il funzionamento
sul trasmettitore: per indicare che viene trasmesso un segnale radio
sul ricevitore: quando riceve un segnale radio
dal trasmettitore;
diventa rossa, se le batterie sono quasi scariche
2 Spia rossa dello stato della batteria:
si accende quando le batterie sono completa-
mente scariche
3 Manopola per scegliere il canale di trasmissione
4 Interruttore on / off e regolatore del volume
5 Sul trasmettitore:
Microfono interno; è disattivato in caso di collegamento della presa MIC. (6) o AUX IN (10) sul ricevitore:
Apertura per inserire l'auricolare ET-16*
(tubo acustico con attacco per l'orecchio, porta il suono dell'altoparlante interno direttamente all'orecchio)
6 Sul trasmettitore: Presa jack 3,5 mm MIC per il collegamento del microfono cravatta in dotazione oppure del microfono con supporto per nuca ECM-16N*; se è collegata la presa AUX IN (10), questo ingresso per microfono è disattivato
sul ricevitore:
Presa jack 3,5 mm EAR. per il collegamento dell'auricolare in dotazione; se è collegata questa presa, l'altoparlante interno è disattivato
7 Clip da cintura
8 Coperchio del vano batterie
9 Contatti per caricare le batterie ricaricabili tramite la stazione di carica ATS-16PS* oppure tramite la valigetta di carica ATS-36C*
10 Sul trasmettitore:
Ingresso Line AUX IN (presa jack 3,5 mm, mono) per il collegamento di un apparecchio audio (p. es. lettore CD)
sul ricevitore:
Uscita Line AUX OUT (presa jack 3,5 mm, stereo) per il collegamento di un amplificatore
11 Presa d'alimentazione per il collegamento di un alimentatore con tensione d'uscita di ==5V, in alternativa al funzionamento tramite batterie dimensioni spinotto:
3,5/1,3mm (∅ esterno/interno), contatto interno = polo positivo
Attenzione: Collegando un alimentatore, il vano batterie deve essere vuoto.
2 Note importanti
L'apparecchio è conforme a tutte le direttive rilevan- ti dell'UE e pertanto porta la siglaC.€
- Lo strumento è adatto solo per l'uso all'interno di locali. Proteggerlo dall'umidità e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.
-
Inserire sempre due batterie dello stesso tipo.
-
Se lo strumento non viene utilizzato per un tempo prolungato conviene togliere le batterie per evitare che perdano, danneggiando lo strumento.
- Nel caso d'uso improprio, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio.
Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.
3 Possibilità d'impiego
In combinazione con uno o più ricevitori ATS-16R, il trasmettitore ATS-16T costituisce un sistema mobile di trasmissione senza fili per lingua parlata e per musica. Il sistema si appresta in modo particolare per quelle applicazioni dove una sorgente sonora deve essere portata e più persone, per esempio per la guida di gruppi o per conferenze in più lingue. Per la trasmissione senza fili sono disponibili 16 canali nelle frequenze 863–865 MHz.
3.1 Conformità e omologazione
La MONACOR INTERNATIONAL dichiara che il ricevitore ATS-16R e il trasmettitore ATS-16T sono conformi alla direttiva 2014/53/UE. Ledichiarazioni di conformità UE sono disponibili in Internet:
www.monacor.com
Gli apparecchi sono omologati per l'impiego negli stati dell'UE e dell'EFTA. L'impiego degli apparecchi non richiede né registrazione né pagamento di tasse.
4 Alimentazione
Il trasmettitore e il ricevitore possono essere alimentati con batterie, ricaricabili e non, oppure con un alimentatore 5 V.
4.1 Batterie ricaricabili e non
Sono in dotazione ad ogni apparecchio due batterie ricaricabili 1,2 V al NiMH. Per ricaricare le batterie in modo comodo e rapido sono disponibili come accessori:
- la stazione di carica ATS-16PS (per ricaricare contemporaneamente le batterie di un massimo di 2 trasmettitori/ricevitori)
- la valigetta di trasporto e di ricarica ATS-36C (per ricaricare contemporaneamente le batterie di un massimo di 36 trasmettitori/ricevitori)
Al posto delle batterie ricaricabili si possono utilizzare anche due batterie normali 1,5 V tipo stilo (AA).
Per inserire le batterie:
1) Premere leggermente sul punto marcato del co-perchio del vano batterie (8) e sfilare nello stesso tempo il coperchio verso il basso.
2) Inserire le batterie come indicato nel vano stesso.
3) Rimettere il coperchio e chiudere a scatto.
Non gettare le batterie nelle immondizie di casa bensì negli appositi contenitori (p. es. presso il vostro rivenditore).
4.2 Alimentatore
Collegare con la presa DC IN 5V (11) un alimentatore con una tensione d'uscita di == 5 V e con potenza permanente di 150 mA. Per il collegamento è richiesto uno spinotto per alimentazione DC delle dimensioni 3,5/1,3mm (diametro esterno/interno). Il polo positivo deve trovarsi sul contatto interno del connettore.
Attenzione: Prima di collegare un alimentatore, togliere sempre le batterie dal vano batterie. Altrimenti, sia le batterie che il trasmettitore / ricevitore possono subire dei danni.
5 Selezione della sorgente dei segnali
Il trasmettitore può essere comandato per mezzo di un microfono, ma è possibile anche il collegamento di un apparecchio con uscita Line.
a) Funzionamento con microfono:
- Utilizzare il microfono interno (5)
- oppure collegare con la presa MIC (6) un microfono esterno, il microfono a cravatta in dotazione o il microfono con supporto per nuca ECM-16N, disponibile come accessorio. Se è collegata questa presa, il microfono interno è disattivato. Applicare la spugna antivento in dotazione sul microfono e fissare il microfono sul corpo: il microfono a cravatta ai vestiti (p. es. al bavero) per mezzo del suo clip; il microfono con supporto per nuca intorno collo.
b) Funzionamento con un apparecchio audio:
Collegare l'uscita dell'apparecchio audio (p. es. registratore a cassette, lettore CD) con la presa AUX IN (10) servendosi di un jack 3,5 mm. Se è collegata questa presa, il microfono interno e anche un microfono esterno collegato con la presa MIC. (6) sono disattivati.
6 Selezione del tipo di riproduzione audio
Il ricevitore offre diverse possibilità di riproduzione audio.
a) tramite l'altoparlante interno:
Il suono dell'altoparlante può essere diffuso liberamente oppure può essere portato direttamente all'orecchio per mezzo dell'auricolare a tubo acustico ET-16 disponibile come accessorio. Inserire il tubo acustico nell'apposita apertura (5) sul ricevitore e posizionare l'attacco giallo dentro l'orecchio in modo da garantire una tenuta sicura.
b) tramite l'auricolare in dotazione:
Collegare l'auricolare con la presa EAR. (6) e fissarlo al padiglione dell'orecchio. Se è collegata la presa EAR. l'altoparlante interno è disattivato.
c) tramite un impianto di amplificazione:
Collegare l'amplificatore con la presa stereo AUX OUT (10) servendosi di un jack 3,5 mm.
N. B.: L'altoparlante interno rimane attivato se è collegata la presa AUX OUT. Per disattivarlo inserire un jack 3,5 mm nella presa EAR. (6).
7 Messa in funzione
1) Con la manopola (3) scegliere il canale per la trasmissione fra i 16 canali disponibili (0 a F): girare la manopola in modo tale che la freccia sottostante indichi il canale desiderato (p. es., in fig. 1 è impostato il canale 0).
Impostare lo stesso canale con la manopola (3) del ricevitore.
2) Fissare gli apparecchi ai vestiti, p. es. alla cintura, per mezzo del clip (7).
Per fissare gli apparecchi sul corpo sono disponibili inoltre come accessori:
- ATS-16BAG, borsa protettiva che può essere fissata alla cintura per mezzo di un passante

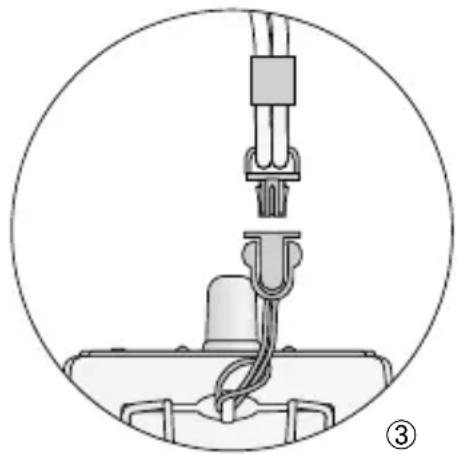

-ATS-16CORD,tracolla
(da fissare sull'apparecchio, vedi fig. 3)
3) Per accendere gli apparecchi girare il regolatore (4) dalla posizione OFF a destra:
Sul trasmettitore, il LED TX (1) si accende di color verde segnalando in tal modo che viene inviato un segnale radio.
Sul ricevitore si accende inizialmente il LED rosso PL (2) per un breve tempo, quindi il LED RX (1) si
accende di color verde segnalando in tal modo che riceve un segnale radio dal trasmettitore. (Se non si accende occorre controllare se su trasmettitore e ricevitore è impostato lo stesso canale).
Se i LED risp. TX e RX (1) diventano rossi, vuol dire che le batterie sono quasi scariche. Se si spegne il LED TX o RX e se si accende invece il LED PL (2), vuol dire che le batterie sono scariche definitivamente.
4) Con il regolatore (4), sul trasmettitore impostare il volume per il segnale audio inviato e sul ricevitore il volume per la riproduzione.
5) In caso di ricezione cattiva o disturbata controllare se
a) la ricezione è migliore con un altro canale di trasmissione.
b) la distanza fra trasmettitore e ricevitore è troppo grande.
c) la ricezione è disturbata da oggetti sulla via di trasmissione.
6) Per spegnere gli apparecchi, girare il regolatore (4) tutto a sinistra su OFF:
Sul trasmettitore il LED PL si accende per alcuni secondi e si spegne poi.
Sul ricevitore, il LED PL si presenta con un breve lampo.
Nota sul funzionamento multicanale:
Il numero dei canali da usare in parallelo dipende dalle condizioni nel luogo d'utilizzo (p. es. da interferenze dovute ai trasmettitori di altri sistemi radio o a fonti di alta frequenza come lampade fluorescenti). In condizioni ottimali è possibile gestire contemporaneamente otto canali al massimo senza che si disturbino a vicenda. Due esempi per una scelta conveniente di canali per quattro sistemi di trasmissione
Esempio 1: canale 0 – canale 2 – canale 5 – canale B
Esempio 2: canale 5 – canale 8 – canale E– canale F
8 Dati tecnici
Tipo del sistema:....Sistema radio PLL per trasmissione audio
Gamma delle
Soppressione fruscio: .... tono pilota e noise-squelch
Temperatura d'esercizio: .. 0–40 °C
Alimentazione
per ogni apparecchio: . . . . con le due batterie ricaricabili al NiMH 1,2 V in dotazione oppure con due batterie stilo (AA) 1,5 V oppure con +5 V alla presa DC IN 5V
Trasmettitore ATS-16T
Potenza di trasmissione: .. ≤ 10 mW (EIRP)
Collegamenti audio
Microfono: ....jack 3,5 mm, mono
Ingresso Line: ..... jack 3,5 mm, mono
Dimensioni (l × h × p): ... 66 × 111 × 35 mm
Peso: 81 g (senza batterie)
Ricevitore ATS-16R
Auricolare ES-16
(compreso):...... auricolare mono, sistema dinamico a 32 Ω con cavo di 1,2 m e con jack 3,5 mm
Uscita Line: .... jack 3,5 mm, stereo
Dimensioni (l × h × p): ... 66 × 111 × 35 mm
Peso: 97 g (senza batterie)
Con riserva di modifiche tecniche.
