Type de produit	Hotte murale décorative
Marque	Mx Onda
Modèle	MXCDP2686
Dimensions (L × P × H)	895 × 505 × 923 mm
Poids	12,25 kg
Alimentation électrique	220-240 V ~ 50 Hz
Consommation maximale	193 W
Puissance du moteur	190 W
Capacité d'extraction	700 m³/h
Niveau sonore	≤ 68 dB
Nombre de vitesses	3 vitesses
Classe énergétique	B
Éclairage	LED 2 × 1,5 W
Filtres	Filtres en aluminium avec 5 niveaux de filtration
Diamètre sortie d'air	150 mm
Matériau	Acier inoxydable (boîtier et cheminée)
Commandes	Tactiles avec avertissement acoustique
Fonctions supplémentaires	Horloge numérique 24 h, programmateur d'arrêt automatique (jusqu'à 60 min), mode arrêt rapide 3 min
Entretien et nettoyage	Nettoyer avec un chiffon humide et savon dégraissant ; filtres lavables au lave-vaisselle
Sécurité	Arrêt automatique, clapet anti-retour, mise à la terre obligatoire
Pièces détachées et réparabilité	Ampoules LED remplaçables par un professionnel ; filtres disponibles
Informations générales	Garantie sous réserve d'utilisation domestique conforme ; service technique MX ONDA

FOIRE AUX QUESTIONS - MXCDP2686 Mx Onda

Quelle est la hauteur minimale d'installation au-dessus de la table de cuisson ?

La partie inférieure de la hotte doit être à une hauteur minimale de 65 cm de la table de cuisson. Pour une plaque à gaz, respectez la distance indiquée dans la notice de la plaque.

Comment nettoyer les filtres en aluminium ?

Retirez les filtres en appuyant sur les languettes de retenue. Faites-les tremper dans de l'eau chaude avec du savon dégraissant, rincez et séchez complètement avant de les remettre en place. Vous pouvez aussi utiliser un produit dégraissant spécifique.

Comment remplacer les ampoules LED ?

Débranchez la hotte. Retirez les filtres pour accéder aux ampoules. Appuyez légèrement sur l'ampoule vers l'extérieur pour la libérer, puis débranchez le connecteur. Insérez la nouvelle ampoule d'origine en exerçant une légère pression et rebranchez. Seul un service technique agréé peut effectuer ce remplacement.

Comment régler l'horloge ?

Hotte éteinte, appuyez sur le bouton 4 ( ) jusqu'à ce que les chiffres des heures clignotent. Utilisez le bouton 3 ( ) pour régler l'heure. Appuyez à nouveau sur le bouton 4 pour régler les minutes, puis attendez 5 secondes pour mémoriser.

Comment utiliser la minuterie d'arrêt automatique ?

Pour un arrêt rapide (3 min) : hotte allumée, appuyez brièvement sur le bouton 1 (Ⓞ). Pour un arrêt programmable (10 à 60 min) : appuyez longuement sur le bouton 3 ( ) jusqu'à ce que l'horloge clignote, puis appuyez plusieurs fois sur le bouton 3 pour augmenter le temps. Attendez 3 secondes pour valider.

Puis-je utiliser la hotte avec une plaque à gaz ?

Oui, mais la cuisine doit être bien ventilée. La dépression créée par la hotte ne doit pas dépasser 4 Pa. Respectez une distance minimale de 65 cm (ou plus si spécifié dans la notice de la plaque). Ne laissez jamais de flammes nues sous la hotte.

Quel est le niveau sonore de la hotte ?

Le niveau sonore est inférieur ou égal à 68 dB, mesuré à la puissance maximale d'extraction.

Quelle est la classe énergétique de cet appareil ?

La hotte est classée B sur l'échelle de A+++ à D, avec une efficacité dynamique des fluides de classe A et une efficacité lumineuse de classe A.

Où trouver des pièces de rechange ou un service technique ?

Contactez le service officiel MX ONDA au [phone] ou par email à [e-mail]. Utilisez uniquement des accessoires d'origine.

Que faire en cas de panne de courant ?

L'horloge sera réinitialisée à 12:00. Vous devrez la régler à nouveau. En cas d'anomalie persistante, ne réparez pas vous-même, contactez le service technique agréé.

MODE D'EMPLOI MXCDP2686 Mx Onda

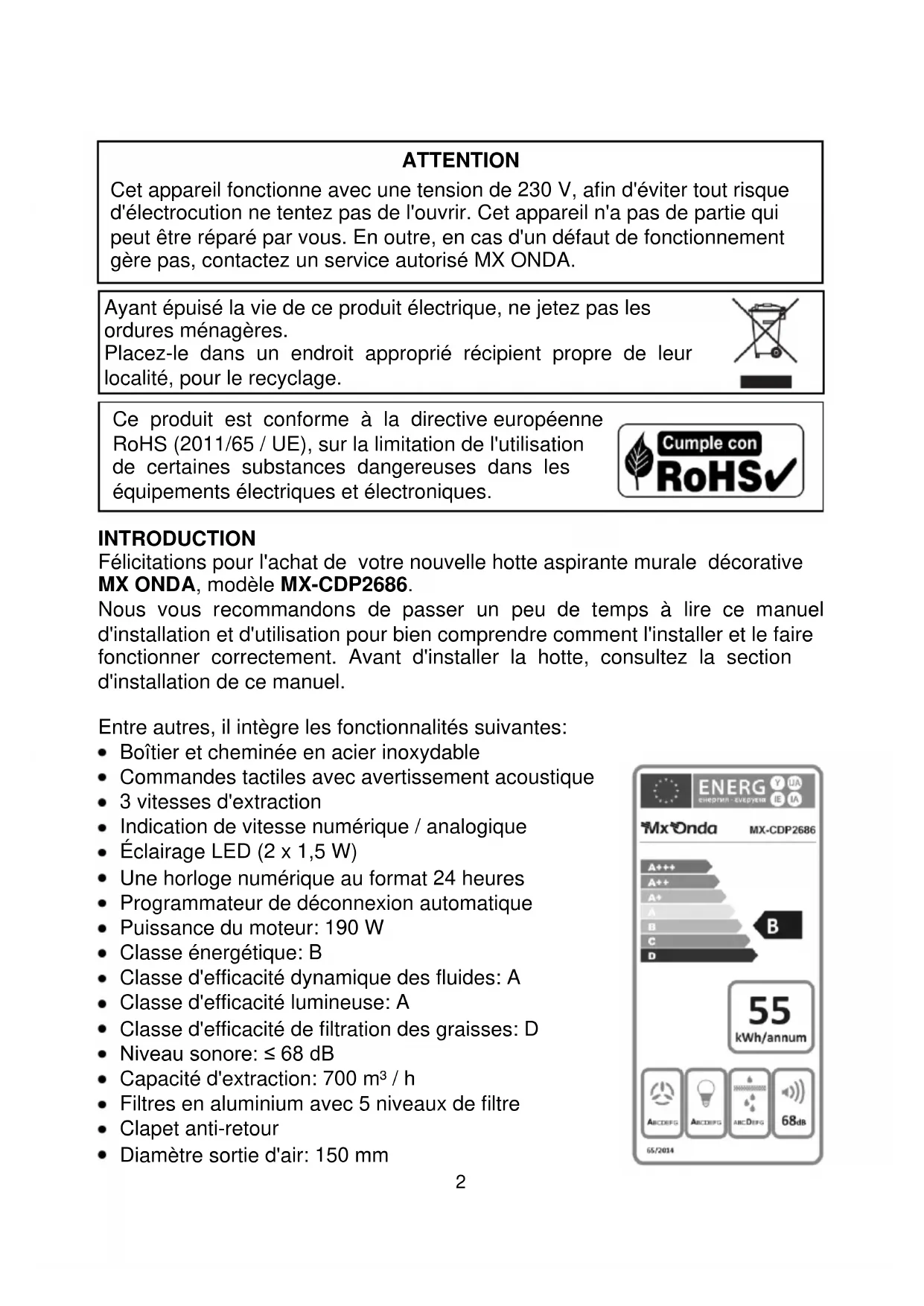

Cet apparéil fonctionne avec une tension de 230 V, afin d'éviter tout risque d'électrocution ne tentez pas de l'ouvrir. Cet apparéil n'a pas de partie qui peut être réparé par vous. En outre, en cas d'un défaut de fonctionnement géré pas, contactez un service autorisé MX ONDA.

Ayant épuisé la vie de ce produit électrique, ne jetez pas les ordures menagères.

Placez-le dans un endroit approprié récipient propre de leur localité, pour le recyclage.

Ce produit est conforme à la directive européen RoHS (2011/65 / UE), sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements ELECTriques et Electroniques.

INTRODUCTION

Félicitations pour l'achat de votre nouvelle hotte aspirante murale décorative MX ONDA, modèle MX-CDP2686.

Nous vous recommendons de passer un peu de temps à dire ce manuel d'installation et d'utilisation pour bien comprendre comment l'instructor et le faire fonctionner correctement. Avant d'instructor la hotte, consultez la section d'installation de ce manuel.

Entre autres, il intègre les fonctionnalités suivantes:

Boitier et cheminée en acier inoxydable
- Commandes tactiles avec averissement acoustique
- 3 vitesses d'extraction
- Indication de vitesse numérique / analogique
- Éclairage LED (2 x 1,5 W)
- Une horloge numérique au format 24 heures
- Programmateur de déconnexion automatique
Puisance du moteur: 190 W
- Classe énergétique: B
- Classe d'efficacité dynamique des fluides: A
- Classe d'efficacité lumineuse: A
- Classe d'efficacité de filtration des graisses: D
- Niveau sonore: ≤ 68 dB
- Capacité d'extraction: 700m^3/h
- Filtres en aluminium avec 5 niveaux de filtré
- Clapet anti-retour
Diametre sortie d'air: 150 mm

AVANT DE CONNECTER L'APPAREIL

Viete sécurité est importante pour nous. Veuillez tire attentivement toutes les instructions de sécurité avant d'utiliser et d'installer la hotte et conserver ce manuel d'utilisation et d'installation pour referencia future.

• Àprous avoir retirel l'emballage, vérifiez que l'appareil n'est pas endommagé. En cas de doute, ne l'installez pas et contactez le personnel d'assistance technique.
• Conservez les matériaux d'emballage (sacs, pieces de polystyrene, etc.) hors de portée des enfants, car ils constituent une source potentielle de danger.
• Vérifiez que la tension de votre prise électrique est de 220-240 V ~ 50 Hz et qu'elle est mise à la terre. La sécurité électrique de cet apparéil n'est garantie que s'il est connecté à une prise avec une mise à la terre efficace, conformément aux réglementations de sécurité en vigueur.
• Le fabricant décline toute responsabilité pour les dommages resultant du manque de mise à la terre de l'installation. En cas de doute, consultez un professionnel.
• Cet apparéil doit être connecté à un circuit qui incorpore un interrupteur d'isolement omnipolaire qui assure une déconnexion totale du réseau électrique.
• Si la connexion électrique est effectuee avec la fiche secteur et qu'elle reste accessible après l'installation, il ne sera pas nécessaire d'installer un circuit intégrant un interrupteur d'isolement.
• Le tuyau d'échémpement de la hotte ne doit pas être raccordé au conduit d'évacuation des fumées des apparèils alimentés au gaz ou à un autre combustible.
• Ne raccordez pas le tuyau d'échépendement de la hotte au conduit de ventilation ou à l'air chaud.

• Avant d'insteller la hotte aspirante, vérifiez les réglementations et dispositions légales concernant les réglementations en vigueur sur l'évacuation de l'air et des fumées dans votre région.

• Pour améliorer l'évacuation et les performances de la hotte, nous vous recommendons de garder le tube flexible le plus court possible et d'éviter les angles droits.

• La partie inférieure de la hotte doit être à une hauteur minimale de 65 cm de la table de cuisson. Si une plaque de cuisson à gaz doit être utilisée et qu'une distance plus importante est indiquée dans ses instructions d'installation, cette distance doit être respectée.
• Pour éviter d'endommager la hotte, utilisez uniquement les vis fournies.
• Le fabricant décline toute responsabilité pour les dommages et blessures resultant d'une mauvaise installation, d'une utilisation incorrecte ou imprudente de l'appareil.

CONSIGNES DE SECURITE IMPORTANTES

• En raison de l'aspiration de l'air chaud et de la fumée de cuisson, la hotte et ses parties accessibles peuvent devenir chaudes.
• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ilts ont reçu une supervision ou des instructions pour utiliser l' apparéil en toute sécurité et qu'ilts comprehennent les dangers encourus, et à condition ils sont supervisés par une personne responsable de leur sécurité.
• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants.
• La cuisine doit avoir une ventilation ajustée si la hotte aspirante est utilisée avec des plaques de cuisson à gaz ou autres combustibles.
• Ne laissez pas de flammes nues, par exemple une zone de cuisson au gaz sans recipient ou des alimentents enflammés lorsque la hotte est en marche.

• N'utilisez JAMAIS la hotte sans les filtres ou s'ils sont excessivement gras.

• NE laissez PAS les casseroles ou les contenants d'huile sans surveillance pendant l'utilisation, car l'huile peut chauffer et prendre feu.

• Pour éviter les risques d'incendie et améliorer les performances, nettoyez régulièrement les filtrres ainsi que l'intérieur de la hotte, l'accumulation de graisse sur les filtrres réduit le début d'air.
• Lors de l'installation, du nettoyage ou de l'entretien de la hotte aspirante, l'alimentation électrique doit être coupée (sectionneur en position d'arrêt ou la hotte débranchée de la prise de courant).
• Pour éviter les blessures lors de l'installation ou du nettoyage, soyez extrémement prudent et faites attention aux arêtes vives à l'intérieur de la hotte (portez des gants).
• Lorsque la hotte aspirante et les apparèils de cuisine fonctionnant au gaz ou à un autre combustible fonctionnement simultanément, la dépression dans la cuisine ne doit pas dépasser 4 Pa (4 x 10-5 Bar).
• Ne réparez ou ne remplacez aucune piece de l'appareil à moins que ce ne soit spécifique recommendé dans le manuel. Tous les autres services doivent être executés par un technicien qualifié.
• N'utilisez pas de tampons à récurer ou tout autre produit de nettoyage abrasif pour nettoyer la hotte, et n'utilisez pas de nettoeur vapeur car cela pourrait endommager les pièces électriques et électroniques.
• En cas de panne, d'anomalie, si la fiche, le cordon d'alimentation ou d'autres pieces sont déteriorés, ne branchez pas l'appareil et n'essayez pas de le réparer vous-même. Contactez le service technique officiel MX ONDA le plus proche.
• Cet apparéil est conçu pour un usage domestique et non professionnel uniquement. MX ONDA n'acceptera aucune responsabilité et la garantie ne sera pas valable en cas d'utilisation non conforme ou de non-respect des instructions.

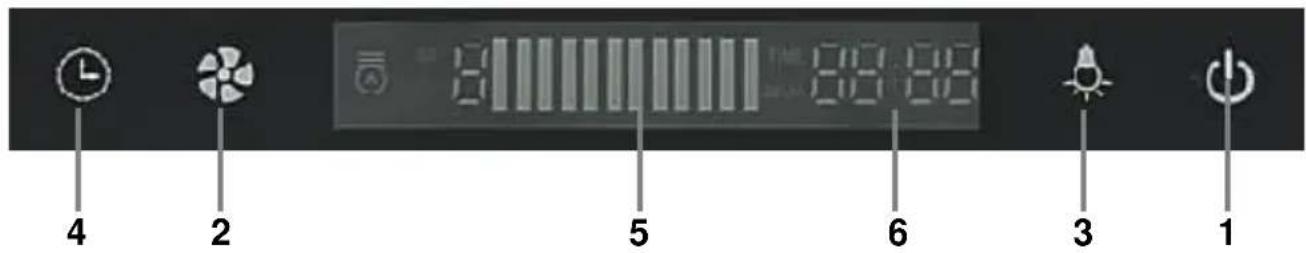

PANNEAU DE COMMANDE

1. Bouton et indicateur marche / arrêt de la hotte aspirante.
2. Bouton de selection de la vitesse d'extraction.
3. Bouton marche / arrêt de la lumière.
4. Réglage de l'horloge.
5. Indicateur numérique de la vitesse d'extraction selectionnée.
6. Horloge et heures de déconnexion automatique.

UTILISATION DES COMMANDES TACTILES

• Les commandes réagissant au toucher, il n'est donc pas nécessaire d'appliquer une pression.
  Utilisez toute la partie du bout du doigt, pas la pointe.
  Assurez-vous que les commandes sont toujours propres et seches. Meme une fine couche d'eau peut rendre les commandes difficiles a utiliser.

RÉGLER L'HORLOGE

L'horloge de cet apparéil est consçue pour indiquer l'heure au format «24 heures». Pour régler l'heure, suivez le processus suivant:

1. La hotte doit être éteinte.
2. Appuyez sur le bouton 4 ( ) et les chiffres de l'heure commenceront à clignoter.
3. Appuyez plusieurs fois sur le bouton 3 ( ) et reglez l'heure actuelle.
4. Appuyez sur le bouton 4 ( ) et les chiffres des minutes clignoteront.
5. Appuyez plusieurs fois sur le bouton 3 ( ) et reglez les minutes.
6. ÀpRES avoir régèle les heures et les minutes, attendez 5 secondes sans toucher aucun bouton ou touche 4 ( ) pour memoriser l'heure.

Noter:

En cas de panne de courant ou lorsque la hotte est déconnectée du secteur, l'heure actuelle est immédiatement effacée. Une fois l'alimentation rétablie, l'écran affichera les chiffres « 12:00», vous devrez donc régler à nouveau l'horloge.

UTILISATION DE LA HOTTE D'EXTRACTEUR

Nous recommendons que quelques minutes avant de commencer la cuisson, allumez la hotte aspirante afin de creer un flux d'air constant, le flux d'air empêchera la fumée et les odeurs de se repandre dans les différentes pieces.

1. Pour allumer la hotter aspirante, appuyez sur le bouton 1 ( Ⓞ), ce bouton s'allume et un averissement sonore retentit indiquant que la hotte est en marche.
2. Appuyez momentarilyément sur le bouton 2 ( ) et le moteur tournera à pleine vitesse, l'indicateur 5 affichera la vitesse numérique “ 3 ” et analogique ( ).
3. Appuyez à nouveau sur le bouton 2 ( ) pour sélectionner la vitesse moyenne, l'indicateur 5 affichera la vitesse numérique “ 2 ” et analogue ( ).
4. Pour sélectionner la vitesse minimale, appuyez à nouveau sur le bouton 2 ( ) et l'indicateur 5 affichera la vitesse numérique “ 1 ” et analogue ( ).
5. Appuyez à nouveau sur le bouton 2 ( ) pour arrêté le moteur.
6. Pour éteindre la hotte aspirante, appuyez sur le bouton 1 ( Ⓞ). Ce bouton s'eteint et un averissement sonore retentit indiquant que la hotte a été éteinte.

Éclairage de hotte aspirante

Que la hotte soit eteinte ou allumee, appuyez a plusieurs reprises sur le bouton 3 ( ) pour allumer ou eteindre I'clairage de la hotte.

Minuterie d'arrêt automatique

Il est conseillé, à la fin de la cuisson, de laisser fonctionner la hotte aspirante pendant quelques minutes afin d'éliminer les traces de fumée et d'odeurs qui subsistant dans la cuisine.

Cette hotte aspirante intègre un système de déconnexion automatique, qui s'éteint automatiquement après un certain temps.

Pour désactiver la minuterie de mise en veille et éteindre la hotte, appuyez sur le bouton marche / arrêt 1 (Ø).

Mode d'arrêt automatique rapide

Dans ce mode, le temps d'arrêt automatique est de 3 minutes.

Avec la hotte aspirante allumée et le moteur en marche, appuyez momentanément sur le bouton marche / arrêt 1 (Ø), l'éclairage de ce bouton clignotera, un averissement sonore retentira et l'horloge 6 indiquera l'heure d'arrêt automatique, après l'heure s'est écoulée, la hotte s'éteint automatiquement.

Arrêt automatique programmable

Dans ce mode, l'arrêt automatique peut êtreprogrammé de 10 minutes à 60 minutes, par pas de 10 minutes.

Avec la hotte aspirante est allumée et le moteur tourne, touchez et maintenez votre doigt sur le bouton marche / arrêt de l'éclairage 3 ( ), un averissement sonore retentit et l'horloge 6 fait clignoter l'heure d'extinction "10:00" dix minutes.

Lorsque le temps de sommeil clignote, appuyez plusieurs fois sur le bouton 3 ( ) pour augmenter le temps de sommeil.

Après avoir choisi le temps de sommeil, laissez s'écouler 3 secondes sans toucher aucun bouton et la minuterie de sommeil démarrera.

NETTOYAGE ET ENTRETIEN

Avant le nettoyage, débranchez la hotte aspirante du secteur, éteignez l'interrupteur d'isolation omnipolaire ou débranchez-le de la prise secteur.

Nettoyage de l'extérieur et de l'intérieur de la hotte

Nettoyez l'extérieur et l'intérieur avec un chiffon humide avec de l'eau tiède et du savon dégraissant, puis séchez-les soigneusement.

N'utilisez pas de tampons à récurer, d'alcool ou de produits abrasifs et ne laisses pas l'appareil entre en contact avec des agents volatils tels que l'essence, les solvants, les insecticides, etc.

Nettoyer les filtrres

Pour-retirer les filtres, appuyez sur les languettes de détention et abaissez doucement les filtres.

Faites tremper les filtres dans de l'eau chaude avec du savon dégraissant et laisserez agir la solution, puis rincez les filtres à l'eau chaude et laisserez-les sécher. Si vous le souhaitez, vous pouvez utiliser des produits spécifique à fort pouvoir dégraissant pour éliminer les graisses, auquel cas vousdez虑 lore la notice du produit dégraissant et suivre les conseils d'utilisation.

Ne mettez pas de filtres humides dans la hotte, assurez-vous qu'ils sont complètement secs avant de les remetre en place.

N'utilise pas de tampons abrasifs ou métalliques qui peuvent rayer les surfaces, utilisez des produits spécifique pour laGRAisse.

Pour insérer les filtres dans la hotte, faites correspondre les languettes fixes (celles opposées au dispositif de retenue) dans les rainures de la hotte, puis appuyez sur les pattes de retenue et enclenchez le filtré en place en libérant les pattes de retenue. Assurez-vous que les filtres sont correctement retenus.

INSTALLATION

A retenir ... Avant de proceder à l'installation, la hotte doit être débranchée du secteur, etéindre l'interrupteur d'isolement omnipolaire ou le débrancher de la prise de courant.

La hotte doit être placee juste en dessous du trou d'évacuation des fumées de la cuisine Pour obtenir les importantes performances, la hauteur optimale de la hotte par rapport au plan de travail doit être comprise entre 65 et 75~cm

1. Installation du support de la hotte

a) À l'aide d'un repère de niveau, les quatre troughs B du support D.La distance A doit être la hauteur recommendée (65 à 75 cm) plus la hauteur de la hotte, c'est-à-dire que vous doivent ajouter les centimétres nécessaires pour que lorsque la hotte est suspendue au support, elle se trouve à la hauteur recommendée (65 à 75 cm) du plan de travail.
b) Percez quatre trous 10 mm aux marques B.
c) Insérez les fiches fournies C.
d) Fixez le support D et fixez-le au mur à l'aide des vis fournies E.

2. Installation des supports de cheminée (première section)

La cheminée de la hotte aspirante est composée de deux pieces, qui sont insérées l'une dans l'autre pour s'adapter à la hauteur entre le plafond et le corps principal de la hotte aspirante.

a) Fixez le support A à l'aide des vis filetées métriques B à la première section de la cheminée (elle sans grilles de ventilation).
b) Insérez la première section de la cheminée dans le corps principal de la hotte aspirante, assurez-vous qu'elle est correctement installée.
c) Marquez les deux trouss C du support de cheminée.
d) Percez deux troughs 10mm aux marques C.
e) Insérez les fiches fournies D.
f) Placer la première section de la cheminée avec le support et la fixer au mur à l'aide des vis E fournies.

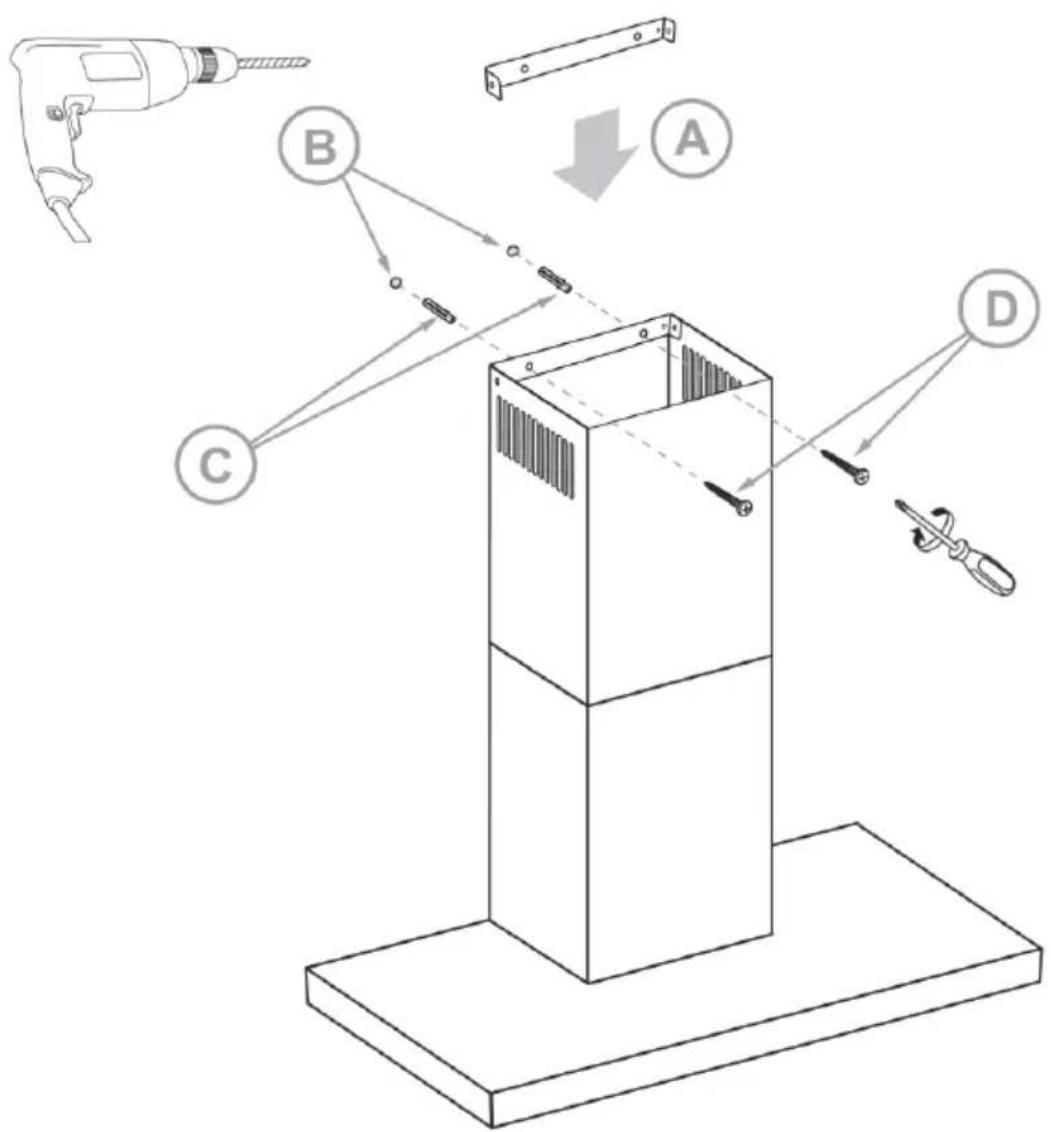

3. Installation des supports de cheminée (deuxieme section)

a) Placez la deuxième section de la cheminée et alignez-la avec la première section de la cheminée, marquez sa position sur le mur à côte du plafond, puis retirez les deux sections de la cheminée et placez le support A.
b) Marquez les deux trouss B du support de cheminée.
c) Percez deux troughs 10 mm aux marques B.
d) Insérez les fiches fournies C.
e) Fixez le support et fixez-le au mur à l'aide des vis fournies D.

4. Installation du tube d'évacuation extensible

Le tube d'évacuation extensible a un diamètre de 150 mm, si le trou de sortie de fumée a un diamètre différent, vous devrez fixer un adaptateur approprié au diamètre requis. Instalación del tubo extensible de evacuación

a) Une fois le support supérieur de la cheminée installé, retirez les deux sections de la cheminée.
b) Sans allonger le tube flexible A, fixez-le à la sortie de la hotte aspirante, vous pouvez utiliser des attaches en plastique ou des pinces métalliques B. Vous pouvez également utiliser du silicone ou de la pâte adhéève afin de fixer et d'améliorer l'étanchéité.

c) Branchez ou branchez la hotte aspirante dans la prise de courant, si elle est cachée par la cheminée. Ensuite, montez la première section de la cheminée et fixez-la au mur à l'aide des vis C.

d) Déployez le tube d'extension et faites-le passer de la hotte au conduit de fumée du plafond. Pour fixer le tube, vous pouvez utiliser des attaches en plastique ou des pinces métalliques A. Vous pouvez également utiliser du silicone ou de la pâte adhéseve afin de fixer et d'améliorer l'étanchéité.

5. Mise en place des sections qui forment la cheminée

a) Vérifiez que la hotte aspirante fonctionne correctement.
b) Insérez la deuxième section de la cheminée de manière à ce qu'elle s'insère à l'intérieur de la première section de la cheminée et soit collée au plafond, puis fixez-la au support à l'aide des vis fournies A.

Les ampoules LED de la hotte ne doivent etre remplacées que par un service technique officiel ou par du personnel qualifié.

Pour changer les ampoules LED:

1. Avant de procéder au remplacement des ampoules LED, débranchez la hotte du secteur, éteignez l'interrupteur d'isolation omnipolaire ou débranchez-le de la prise de courant.
2. Retirez les filtrres pour acceder à l'intérieur de la hotte.
3. Les ampôules sont maintainues par des plaques de pression, donc en appuyant légèrement sur l'intérieur de celles-ci vers l'extérieur, l'ampoule sortira, puis débranchez le connecteur d'alimentation de l'ampoule pour pouvoir l'extraire complètement.
4. Insérez la nouvelle ampoule en exerçant une légère pression dessus et rebranchez le connecteur d'alimentation.

Remarque: Utilisez des accessoires d'origine, sinon cela pourrait endommager la hotte et la garantie ne sera pas valide.

CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation 220-240 V 50 Hz

Consommation maximale 193 W

Capacité d'extraction 700 m³ / h

Puisance du moteur 190 W

Eclairage LED 2 × 1,5 ~W

Nombre de vitesses d'extraction 3

Classe energetique B (dans la plage A +++ à D)

Classe d'efficacité dynamique des fluids A

Classe d'efficacité lumineuse A

Classe d'efficacité de filtration des graisses D

Niveau sonore ≤ 68 dB

Diametre sortie d'air 150 mm Ø

Mesure 895× 505× 923mm

Poids 12,25 Kg

Les specifications techniques sont susceptibles d'être modifiées sans préavis.

Ce produit est conforme aux directives européennes 2014/30 / EU (CEM) sur la compatibilité electromagnétique et 2014/35 / EU (LVD)asse tension de sécurité.

"MX, MX ONDA" et les logos sont des marques déposées de MX ONDA, S.A.

MX ONDA, S. A.

C / Matabueyes, 7 nave 1A

19171 - Cabanillas del Campo

(Guadalajara - Spagne)

Telephone Service d'information et: [phone]

E-MAIL: [e-mail]

http://www.mxonda.es
