Retrouvez gratuitement la notice de l'appareil MXCDP2680 Mx Onda au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte décorative |
| Dimensions | Largeur : 60 cm |
| Débit d'air | Max : 600 m³/h |
| Niveaux de puissance | 3 niveaux de puissance |
| Éclairage | Éclairage LED intégré |
| Filtre | Filtre à graisse en aluminium, lavable |
| Mode d'aspiration | Extraction ou recyclage |
| Niveau sonore | Max : 65 dB |
| Installation | Installation murale |
| Consommation énergétique | Classe énergétique : B |
| Maintenance | Filtres à nettoyer régulièrement, entretien facile |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - MXCDP2680 Mx Onda
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice MXCDP2680 - Mx Onda et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MXCDP2680 de la marque Mx Onda.
MODE D'EMPLOI MXCDP2680 Mx Onda

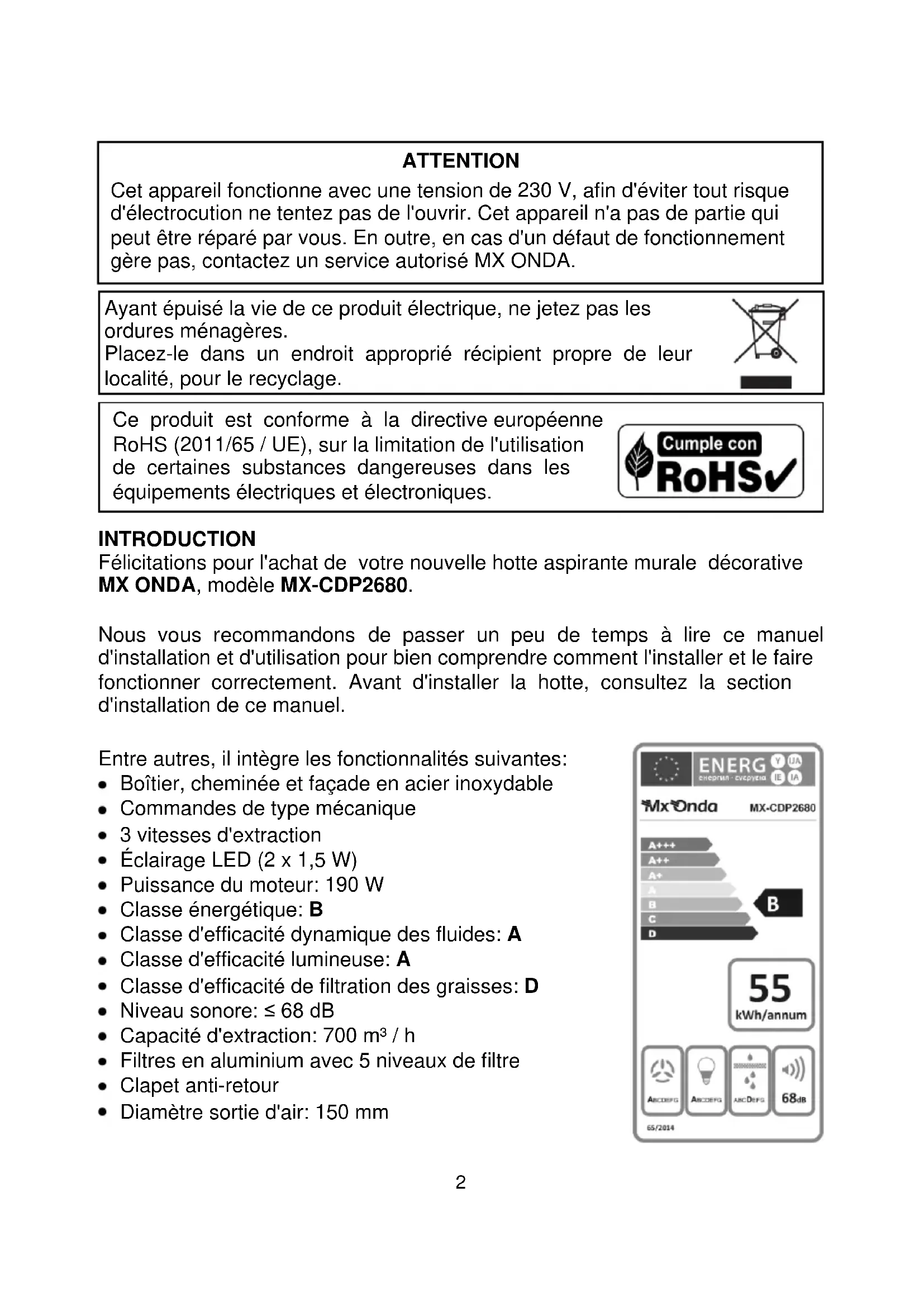

ATTENTION Cet appareil fonctionne avec une tension de 230 V, afin d'éviter tout risque d'électrocution ne tentez pas de l'ouvrir. Cet appareil n'a pas de partie qui peut être réparé par vous. En outre, en cas d'un défaut de fonctionnement gère pas, contactez un service autorisé MX ONDA.
Ce produit est conforme à la directive européenne RoHS (2011/65 / UE), sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. INTRODUCTION Félicitations pour l'achat de votre nouvelle hotte aspirante murale décorative MX ONDA, modèle MX-CDP2680. Nous vous recommandons de passer un peu de temps à lire ce manuel d'installation et d'utilisation pour bien comprendre comment l'installer et le faire fonctionner correctement. Avant d'installer la hotte, consultez la section d'installation de ce manuel. Entre autres, il intègre les fonctionnalités suivantes: Boîtier, cheminée et façade en acier inoxydable Commandes de type mécanique 3 vitesses d'extraction Éclairage LED (2 x 1,5 W) Puissance du moteur: 190 W Classe énergétique: B Classe d'efficacité dynamique des fluides: A Classe d'efficacité lumineuse: A Classe d'efficacité de filtration des graisses: D Niveau sonore: ≤ 68 dB Capacité d'extraction: 700 m³ / h Filtres en aluminium avec 5 niveaux de filtre Clapet anti-retour Diamètre sortie d'air: 150 mm
Ayant épuisé la vie de ce produit électrique, ne jetez pas les ordures ménagères. Placez-le dans un endroit approprié récipient propre de leur localité, pour le recyclage.3
AVANT DE CONNECTER L'APPAREIL
Votre sécurité est importante pour nous. Veuillez lire attentivement toutes les instructions de sécurité avant d'utiliser et d'installer la hotte et conserver ce manuel d'utilisation et d'installation pour référence future. Après avoir retiré l'emballage, vérifiez que l'appareil n'est pas endommagé. En cas de doute, ne l'installez pas et contactez le personnel d'assistance technique. Conservez les matériaux d'emballage (sacs, pièces de polystyrène, etc.) hors de portée des enfants, car ils constituent une source potentielle de danger. Vérifiez que la tension de votre prise électrique est de 220-240 V ~ 50 Hz et qu'elle est mise à la terre. La sécurité électrique de cet appareil n'est garantie que s'il est connecté à une prise avec une mise à la terre efficace, conformément aux réglementations de sécurité en vigueur. Le fabricant décline toute responsabilité pour les dommages résultant du manque de mise à la terre de l'installation. En cas de doute, consultez un professionnel. Cet appareil doit être connecté à un circuit qui incorpore un interrupteur d'isolement omnipolaire qui assure une déconnexion totale du réseau électrique. Si la connexion électrique est effectuée avec la fiche secteur et qu'elle reste accessible après l'installation, il ne sera pas nécessaire d'installer un circuit intégrant un interrupteur d'isolement. Le tuyau d'échappement de la hotte ne doit pas être raccordé au conduit d'évacuation des fumées des appareils alimentés au gaz ou à un autre combustible. Ne raccordez pas le tuyau d'échappement de la hotte au conduit de ventilation ou à l'air chaud. Avant d'installer la hotte aspirante, vérifiez les réglementations et dispositions légales concernant les réglementations en vigueur sur l'évacuation de l'air et des fumées dans votre région.4 Pour améliorer l'évacuation et les performances de la hotte, nous vous recommandons de garder le tube flexible le plus court possible et d'éviter les angles droits. La partie inférieure de la hotte doit être à une hauteur minimale de 65 cm de la table de cuisson. Si une plaque de cuisson à gaz doit être utilisée et qu'une distance plus importante est indiquée dans ses instructions d'installation, cette distance doit être respectée. Pour éviter d'endommager la hotte, utilisez uniquement les vis fournies. Le fabricant décline toute responsabilité pour les dommages et blessures résultant d'une mauvaise installation, d'une utilisation incorrecte ou imprudente de l'appareil.
En raison de l'aspiration de l'air chaud et de la fumée de cuisson, la hotte et ses parties accessibles peuvent devenir chaudes. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils ont reçu une supervision ou des instructions pour utiliser l'appareil en toute sécurité et qu'ils comprennent les dangers encourus, et à condition ils sont supervisés par une personne responsable de leur sécurité. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants. La cuisine doit avoir une ventilation adéquate si la hotte aspirante est utilisée avec des plaques de cuisson à gaz ou autres combustibles. Ne laissez pas de flammes nues, par exemple une zone de cuisson au gaz sans récipient ou des aliments enflammés lorsque la hotte est en marche. N'utilisez JAMAIS la hotte sans les filtres ou s'ils sont excessivement gras.5 NE laissez PAS les casseroles ou les contenants d'huile sans surveillance pendant l'utilisation, car l'huile peut chauffer et prendre feu. Pour éviter les risques d'incendie et améliorer les performances, nettoyez régulièrement les filtres ainsi que l'intérieur de la hotte, l'accumulation de graisse sur les filtres réduit le débit d'air. Lors de l'installation, du nettoyage ou de l'entretien de la hotte aspirante, l'alimentation électrique doit être coupée (sectionneur en position d'arrêt ou la hotte débranchée de la prise de courant). Pour éviter les blessures lors de l'installation ou du nettoyage, soyez extrêmement prudent et faites attention aux arêtes vives à l'intérieur de la hotte (portez des gants). Lorsque la hotte aspirante et les appareils de cuisine fonctionnant au gaz ou à un autre combustible fonctionnent simultanément, la dépression dans la cuisine ne doit pas dépasser 4 Pa (4 x 10-5 Bar). Ne réparez ou ne remplacez aucune pièce de l'appareil à moins que ce ne soit spécifiquement recommandé dans le manuel. Tous les autres services doivent être exécutés par un technicien qualifié. N'utilisez pas de tampons à récurer ou tout autre produit de nettoyage abrasif pour nettoyer la hotte, et n'utilisez pas de nettoyeur vapeur car cela pourrait endommager les pièces électriques et électroniques. En cas de panne, d'anomalie, si la fiche, le cordon d'alimentation ou d'autres pièces sont détériorés, ne branchez pas l'appareil et n'essayez pas de le réparer vous-même. Contactez le service technique officiel MX ONDA le plus proche. Cet appareil est conçu pour un usage domestique et non professionnel uniquement. MX ONDA n'acceptera aucune responsabilité et la garantie ne sera pas valable en cas d'utilisation non conforme ou de non-respect des instructions.6

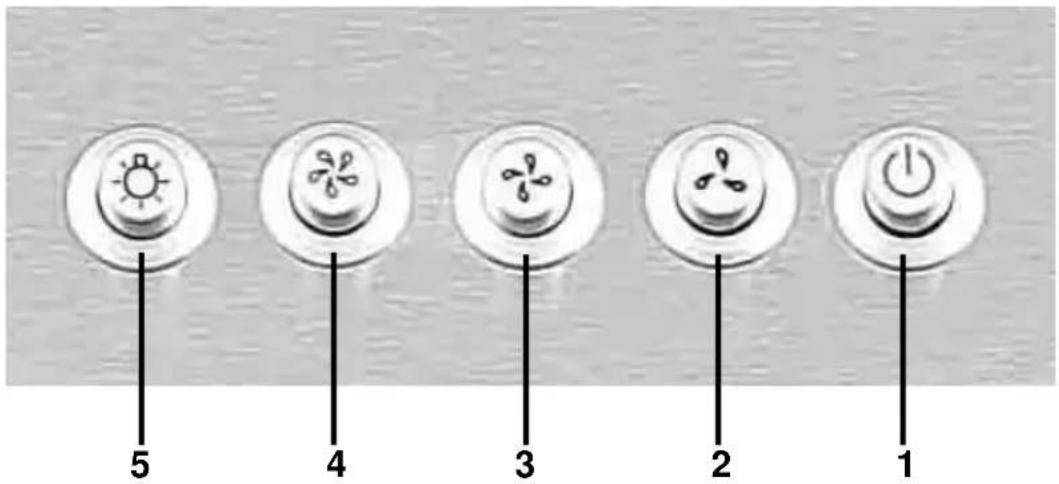

1. Allumer et éteindre la hotte aspirante.
Appuyez sur ce bouton pour allumer et éteindre la hotte.
2. Sélecteur de basse vitesse.
En appuyant sur ce bouton, le moteur de la hotte fonctionnera à basse vitesse.
3. Sélecteur de vitesse moyenne.
En appuyant sur ce bouton, le moteur de la hotte fonctionnera à vitesse moyenne.
4. Sélecteur haute vitesse.
Appuyez sur ce bouton pour faire fonctionner le moteur de la hotte à pleine vitesse.
5. Allumer et éteindre la lumière.
Appuyez sur ce bouton pour allumer et éteindre l'éclairage de la hotte.
UTILISATION DE LA HOTTE D'EXTRACTEUR
Nous recommandons que quelques minutes avant de commencer la cuisson, allumez la hotte aspirante afin de créer un flux d'air constant, le flux d'air empêchera la fumée et les odeurs de se répandre dans les différentes pièces. Appuyez sur le bouton 1 pour allumer la hotte aspirante et à l'aide des boutons 2, 3 ou 4, sélectionnez la vitesse d'extraction souhaitée. Si vous souhaitez allumer ou éteindre l'éclairage de la hotte, appuyez plusieurs fois sur la touche 5. Il est conseillé, à la fin de la cuisson, de laisser fonctionner la hotte aspirante pendant quelques minutes afin d'éliminer les traces de fumée et d'odeurs qui subsistent dans la cuisine.
Avant le nettoyage, débranchez la hotte aspirante du secteur, éteignez l'interrupteur d'isolation omnipolaire ou débranchez-le de la prise secteur. Nettoyage de l'extérieur et de l'intérieur de la hotte Nettoyez l'extérieur et l'intérieur avec un chiffon humide avec de l'eau tiède et du savon dégraissant, puis séchez-les soigneusement. N'utilisez pas de tampons à récurer, d'alcool ou de produits abrasifs et ne laissez pas l'appareil entrer en contact avec des agents volatils tels que l'essence, les solvants, les insecticides, etc. Nettoyer les filtres Pour retirer les filtres, appuyez sur les languettes de rétention et abaissez doucement les filtres. Faites tremper les filtres dans de l'eau chaude avec du savon dégraissant et laissez agir la solution, puis rincez les filtres à l'eau chaude et laissez-les sécher. Si vous le souhaitez, vous pouvez utiliser des produits spécifiques à fort pouvoir dégraissant pour éliminer les graisses, auquel cas vous devez lire la notice du produit dégraissant et suivre les conseils d'utilisation. Ne mettez pas de filtres humides dans la hotte, assurez-vous qu'ils sont complètement secs avant de les remettre en place. N'utilisez pas de tampons abrasifs ou métalliques qui peuvent rayer les surfaces, utilisez des produits spécifiques pour la graisse. Pour insérer les filtres dans la hotte, faites correspondre les languettes fixes (celles opposées au dispositif de retenue) dans les rainures de la hotte, puis appuyez sur les pattes de retenue et enclenchez le filtre en place en libérant les pattes de retenue. Assurez-vous que les filtres sont correctement retenus.
REMPLACEMENT DES AMPOULES LED
Les ampoules LED de la hotte ne doivent être remplacées que par un service technique officiel ou par du personnel qualifié. Pour changer les ampoules LED:
1. Avant de procéder au remplacement des ampoules LED, débranchez la
hotte du secteur, éteignez l'interrupteur d'isolation omnipolaire ou débranchez-le de la prise de courant.
2. Retirez les filtres pour accéder à l'intérieur de la hotte.
3. Les ampoules sont maintenues par des plaques de pression, donc en
appuyant légèrement sur l'intérieur de celles-ci vers l'extérieur, l'ampoule sortira, puis débranchez le connecteur d'alimentation de l'ampoule pour pouvoir l'extraire complètement.
4. Insérez la nouvelle ampoule en exerçant une légère pression dessus et
rebranchez le connecteur d'alimentation.8 Remarque: Utilisez des accessoires d'origine, sinon cela pourrait endommager la hotte et la garantie ne sera pas valide. INSTALLATION A retenir ... Avant de procéder à l'installation, la hotte doit être débranchée du secteur, éteindre l'interrupteur d'isolement omnipolaire ou le débrancher de la prise de courant. La hotte doit être placée juste en dessous du trou d'évacuation des fumées de la cuisine Pour obtenir les meilleures performances, la hauteur optimale de la hotte par rapport au plan de travail doit être comprise entre 65 et 75 cm.
1. Installation du support de la hotte
a) À l'aide d'un repère de niveau, les quatre trous B du support D.La distance A doit être la hauteur recommandée (65 à 75 cm) plus la hauteur de la hotte, c'est-à-dire que vous devez ajouter les centimètres nécessaires pour que lorsque la hotte est suspendue au support, elle se trouve à la hauteur recommandée (65 à 75 cm) du plan de travail. b) Percez quatre trous Ø 10 mm aux marques B. c) Insérez les fiches fournies C. d) Fixez le support D et fixez-le au mur à l'aide des vis fournies E.9

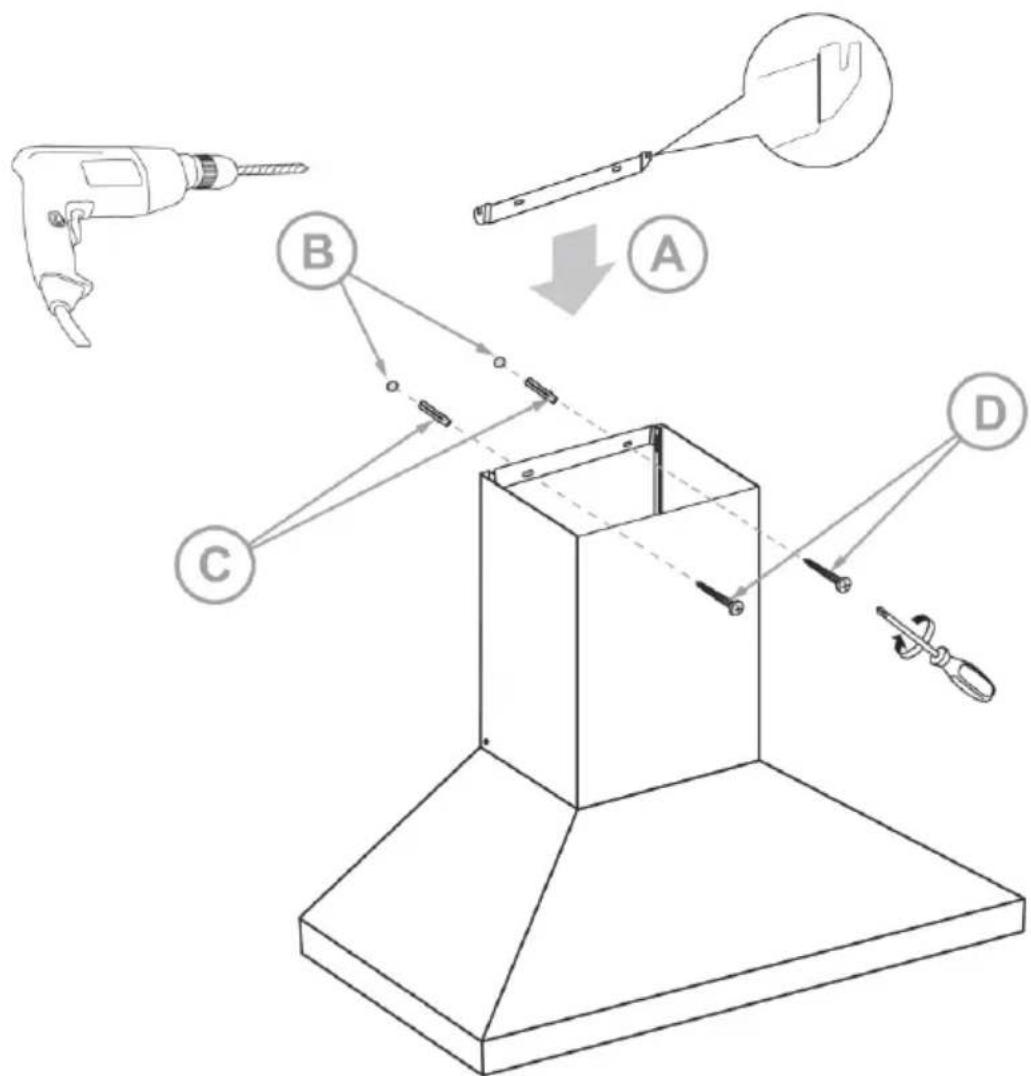

2. Installation des supports de cheminée (première section)
La cheminée de la hotte aspirante est composée de deux pièces, qui sont insérées l'une dans l'autre pour s'adapter à la hauteur entre le plafond et le corps principal de la hotte aspirante. a) Positionnez la première section de cheminée (celle sans évents) de sorte que les trous de vis soient en bas. b) Insérez le support A à l'intérieur de la cheminée, en faisant correspondre les pattes du support avec les fentes situées à l'intérieur de la cheminée. c) Marquez les deux trous B du support de cheminée. d) Percez deux trous Ø 10 mm aux marques B. e) Insérez les fiches fournies C. f) Fixez le support et fixez-le au mur à l'aide des vis fournies D.10

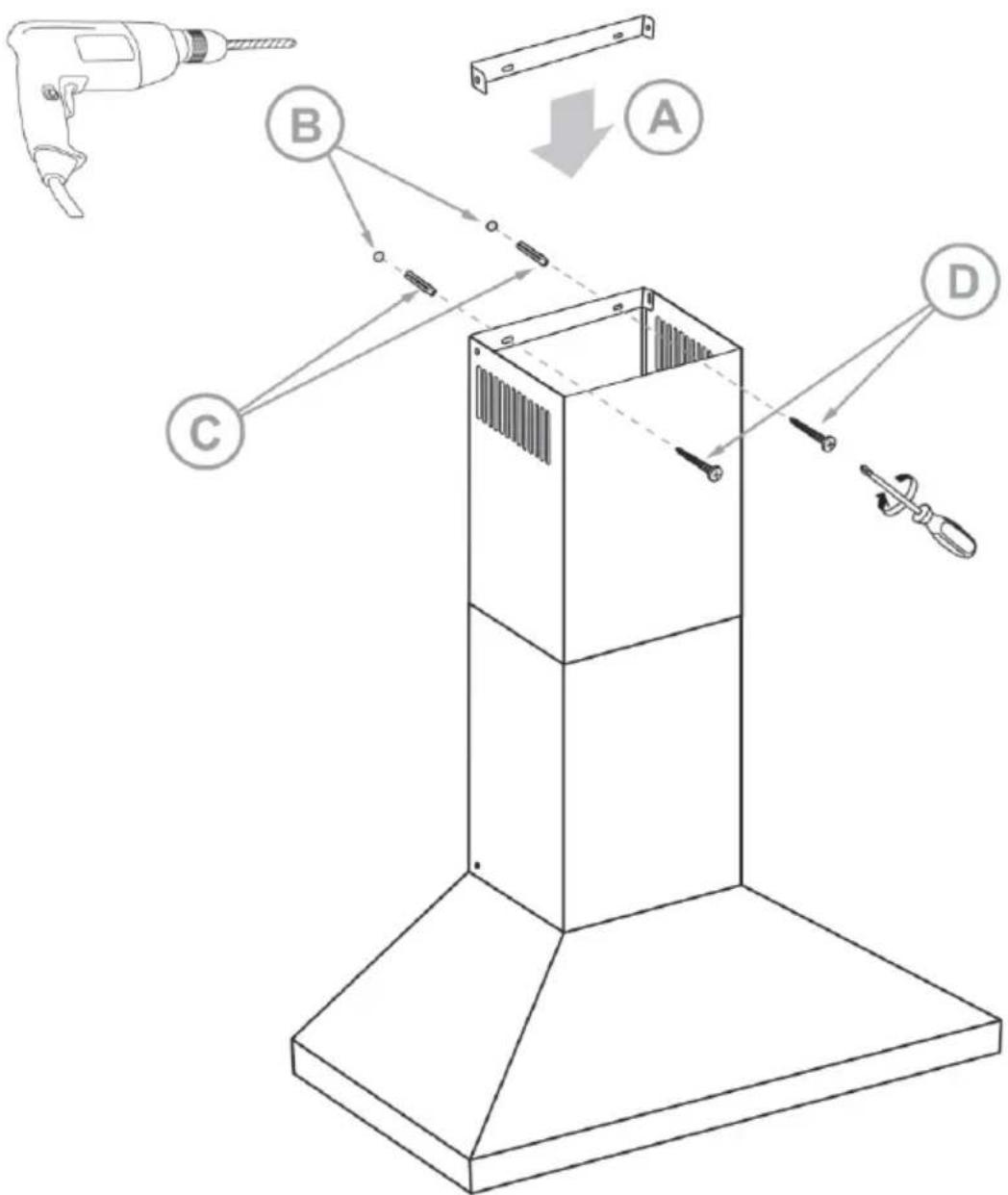

3. Installation des supports de cheminée (deuxième section)
a) Placez la deuxième section de la cheminée et alignez-la avec la première section de la cheminée, marquez sa position sur le mur à côté du plafond, puis retirez les deux sections de la cheminée et placez le support A. b) Marquez les deux trous B du support de cheminée. c) Percez deux trous Ø 10 mm aux marques B. d) Insérez les fiches fournies C. e) Fixez le support et fixez-le au mur à l'aide des vis fournies D.11
4. Installation du tube d'évacuation extensible
Le tube d'évacuation extensible a un diamètre de 150 mm, si le trou de sortie de fumée a un diamètre différent, vous devez fixer un adaptateur adapté au diamètre requis. Instalación del tubo extensible de evacuación a) Une fois les supports de cheminée installés, retirez les deux sections de la cheminée. b) Déployez le tube extensible et faites-le passer du corps principal de la hotte à la sortie de fumée au plafond. c) Pour fixer le tube, vous pouvez utiliser des attaches en plastique ou des pinces métalliques D. Vous pouvez également utiliser du silicone ou de la pâte adhésive afin de fixer et d'améliorer l'étanchéité.12

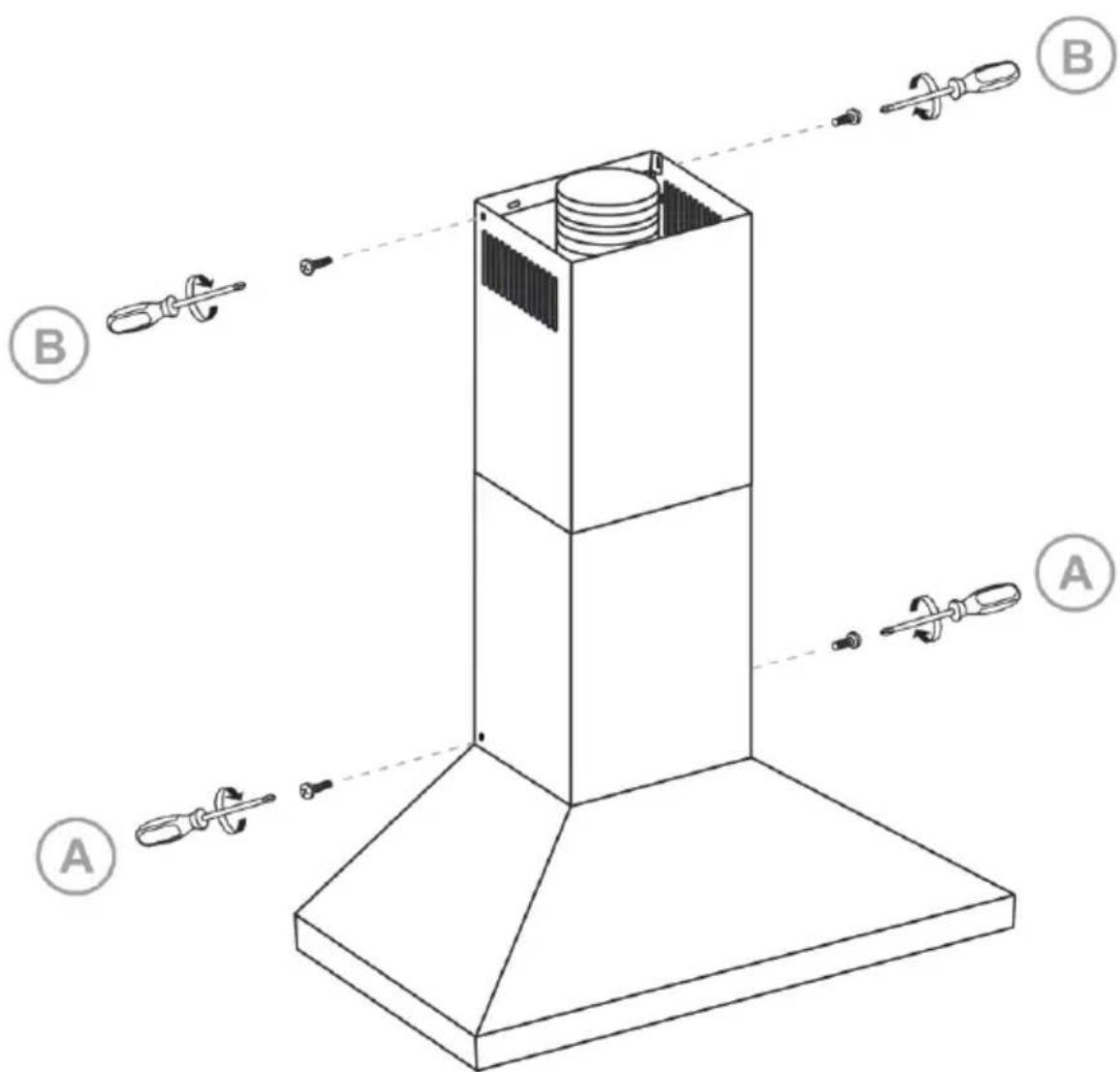

5. Mise en place des sections qui forment la cheminée
a) Branchez ou branchez la hotte dans la prise secteur et activez l'interrupteur d'isolement omnipolaire. b) Vérifiez que la hotte aspirante fonctionne correctement. c) Fixez la première section de la cheminée et fixez-la à la hotte à l'aide des vis fournies A. d) Insérez la deuxième section de la cheminée de façon à ce qu'elle s'insère à l'intérieur de la première section de la cheminée et soit collée au plafond, puis fixez-la au support à l'aide des vis fournies B.13
CARACTÉRISTIQUES TECHNIQUES
Tension d'alimentation 220-240 V ~ 50 Hz Consommation maximale 193 W Capacité d'extraction 700 m³ / h Puissance du moteur 190 W Éclairage LED 2 x 1,5 W Nombre de vitesses d'extraction 3 Classe énergétique B (dans la plage A +++ à D) Classe d'efficacité dynamique des fluids A Classe d'efficacité lumineuse A Classe d'efficacité de filtration des graisses D Niveau sonore ≤ 68 dB Diamètre sortie d'air 150 mm Ø Mesure 895 x 497 x 1040 mm Poids 16,95 Kg Les spécifications techniques sont susceptibles d'être modifiées sans préavis. Ce produit est conforme aux directives européennes 2014/30 / EU (CEM) sur la compatibilité électromagnétique et 2014/35 / EU (LVD) basse tension de sécurité. "MX, MX ONDA" et les logos sont des marques déposées de MX ONDA, S.A. MX ONDA, S. A. C / Matabueyes, 7 nave 1A 19171 - Cabanillas del Campo (Guadalajara – Spagne)
