Tipo de producto	Campana extractora mural decorativa
Marca	Mx Onda
Modelo	MXCDP2680
Dimensiones (L x P x A)	895 x 497 x 1040 mm
Peso	16,95 kg
Alimentación	220-240 V ~ 50 Hz
Potencia del motor	190 W
Consumo máximo	193 W
Iluminación	LED 2 x 1,5 W
Número de velocidades	3
Capacidad de extracción	700 m³/h
Nivel sonoro	≤ 68 dB
Diámetro salida de aire	150 mm
Clase energética	B (A+++ a D)
Clase de eficiencia dinámica de fluidos	A
Clase de eficiencia lumínica	A
Clase de eficiencia de filtración de grasa	D
Material	Acero inoxidable
Filtros	Aluminio, 5 niveles
Válvula antirretorno	Sí
Altura mínima sobre la encimera	65 cm
Tipo de controles	Mecánicos (botones pulsadores)
Instalación	Mural, evacuación exterior
Normas	CE, RoHS

Preguntas frecuentes - MXCDP2680 Mx Onda

¿Cuál es la altura de instalación recomendada entre la campana y la encimera?

La altura óptima está entre 65 y 75 cm. Respete la distancia mínima de 65 cm, o la indicada en las instrucciones de su placa de cocción si es superior.

¿Cómo limpiar los filtros de la campana?

Retire los filtros presionando las lengüetas de retención. Sumérjalos en agua caliente con jabón desengrasante, enjuague y seque completamente antes de volver a colocarlos. No use estropajos abrasivos.

¿Puedo usar la campana sin los filtros?

No, nunca use la campana sin los filtros o si están excesivamente grasientos. Esto reduce el rendimiento y presenta un riesgo de incendio.

¿Cómo reemplazar las bombillas LED?

Desconecte la campana, retire los filtros, luego presione ligeramente las bombillas para liberarlas. Desconecte el conector e inserte una bombilla nueva original. Para su seguridad, llame a un servicio técnico autorizado.

¿Qué hacer si la campana no funciona?

Verifique la alimentación eléctrica y el interruptor de aislamiento. Si el problema persiste, no intente repararlo usted mismo. Contacte al servicio técnico oficial MX ONDA.

¿Se puede usar la campana en modo recirculación?

El manual describe la instalación con evacuación exterior. Para modo recirculación, debe agregar un kit de carbón activo (no incluido). Consulte a un profesional.

¿Cuál es el diámetro del conducto de evacuación?

El diámetro de salida de aire es de 150 mm. Use un tubo flexible de este diámetro o un adaptador si es necesario.

¿Cómo elegir la velocidad de extracción adecuada?

Use la velocidad baja para cocciones suaves, la media para cocciones normales y la alta para olores fuertes o humo. Encienda la campana unos minutos antes de cocinar.

¿Puedo limpiar la campana con productos abrasivos?

No, no use estropajos, alcohol o productos abrasivos. Use un paño húmedo con agua tibia y jabón desengrasante, luego seque.

¿Qué hacer en caso de avería u olor a quemado?

Corte inmediatamente la alimentación eléctrica y deje de usar la campana. Haga inspeccionar el aparato por un servicio técnico autorizado MX ONDA.

MANUAL DE USUARIO MXCDP2680 Mx Onda

MANUAL DE USUARIO E INSTALACIÓN

Mx Onda

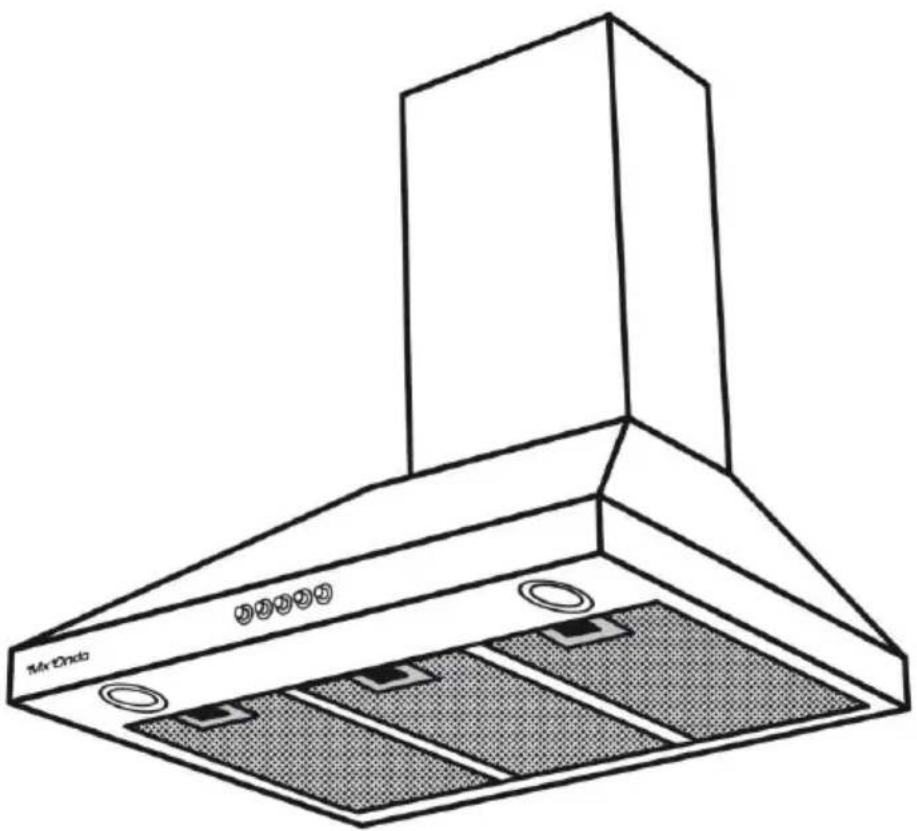

CAMPANA EXTRACTORA DECORATIVA DE PARED

MODELO: MX-CDP2680

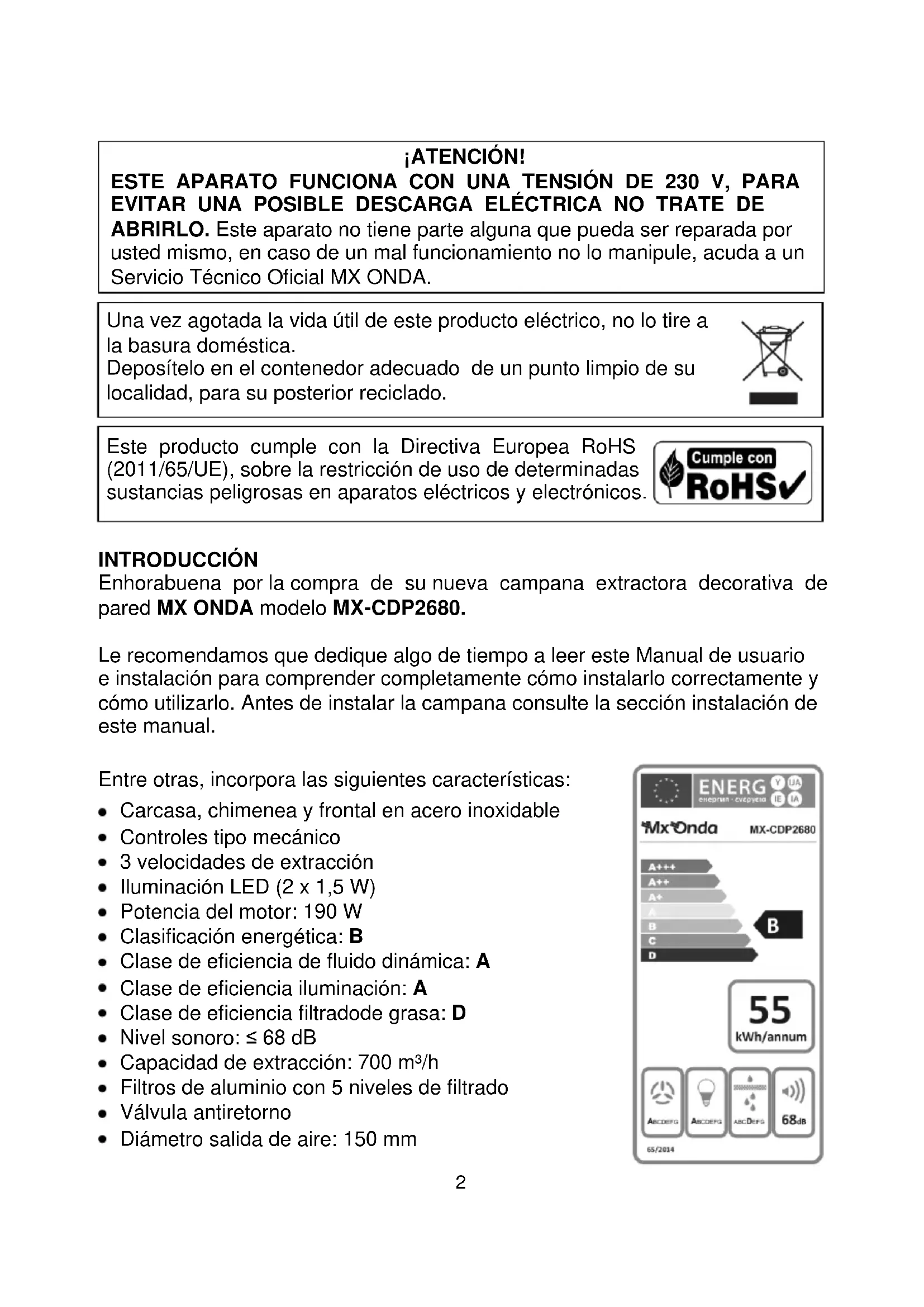

ABRIRLO. Este aparato no tiene parte alguna que pueda ser reparada por usted mismo, en caso de un mal funcionamiento no lo manipule, acuda a un Servicio Técnico Oficial MX ONDA.

Una vez agotada la vida útil de este producto eléctrico, no lo tire a la basura doméstica.

Deposítelo en el contenedor adecuado de un punto limpio de su localidad, para su posterior reciclado.

Este producto cumple con la Directiva Europea RoHS (2011/65/UE), sobre la restricción de uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

INTRODUCCIÓN

Enhorabuena por la compra de su nueva campana extractora decorativa de pared MX ONDA modelo MX-CDP2680.

Le recomendamos que dedique algo de tiempo a leer este Manual de usuario e instalación para comprender completamente cómo instalarlo correctamente y cómo utilizarlo. Antes de instalar la campana consulte la sección instalación de este manual.

Entre otras, incorpora las siguientes características:

- Carcasa, chimenea y frontal en acero inoxidable

- Controles tipo mecánico

- 3 velocidades de extracción

- Iluminación LED (2 x 1,5 W)

• Potencia del motor: 190 W

- Clasificación energética: B

- Clase de eficiencia de fluido dinámica: A

- Clase de eficiencia iluminación: A

- Clase de eficiencia filtradode grasa: D

• Nivel sonoro: ≤ 68 dB

- Capacidad de extracción: 700 m³/h

- Filtros de aluminio con 5 niveles de filtrado

• Diámetro salida de aire: 150 mm

ENERG CHEPRIN - CVCPCYCA Mx-Onda MX-CDP2680 A++ A++ A+ A B C D B 55 kWh/annum 65/2014 ABCDEFG ABCDEFG ABCDEFG 68dB

ANTES DE CONECTAR EL APARATO

Su seguridad es importante para nosotros. Por favor, lea todas las instrucciones de seguridad cuidadosamente antes de usar e instalar la campana extractora y guarde este manual de usuario e instalación para futuras consultas.

• Después de quitar el embalaje, verifique que el aparato no esté dañado. En caso de duda no lo instale y póngase en contacto con el personal de asistencia técnica.
• No deje al alcance de los niños los materiales de embalaje (bolsas, piezas de poliestireno, etc.), ya que son una fuente potencial de peligro.
• Compruebe que el voltaje de su toma de corriente es de 220-240 V \~ 50 Hz y que está dotada de toma de tierra. La seguridad eléctrica de este aparato se garantiza solamente en caso de que esté conectado a un enchufe con una toma de tierra eficaz, tal y como prevén las normas de seguridad vigentes.
• El fabricante declina cualquier responsabilidad por los daños derivados por la falta de toma de tierra en la instalación. En caso de duda, consulte a un profesional.
• Este aparato debe conectarse a un circuito que incorpore un interruptor de aislamiento omnipolar que proporcione una desconexión total de la red eléctrica.
• Si la conexión eléctrica se realiza con el enchufe de red y este queda accesible después de la instalación, no será necesario instalar un circuito que incorpore un interruptor de aislamiento.
• El tubo de evacuación de la campana no se debe conectar al conducto de evacuación de humos de aparatos alimentados por gas u otro combustible.
• No conecte el tubo de evacuación de la campana al conducto de aireación o aire caliente.

• Para mejorar la evacuación y el rendimiento de la campana extractora, le recomendamos que el tubo flexible sea lo más corto posible así como evitar los ángulos rectos.

• La parte inferior de la campana deberá estar a una altura mínima de 65 cm de la encimera. Si se va a utilizar una placa de gas y en las instrucciones de instalación de la misma se indica una distancia superior hay que respetar esta distancia.

• Antes de realizar la instalación de la campana extractora consulte los reglamentos y disposiciones legales respecto a la normativa vigente sobre evacuación de aire y humos de su localidad.
• Para evitar daños en la campana extractora utilice únicamente los tornillos suministrados.
• El fabricante declina cualquier responsabilidad por los daños y lesiones derivados de una instalación inadecuada, uso incorrecto o imprudente del aparato.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

- Debido a la aspiración del aire caliente y del humo procedente del cocinado, la campana y sus partes accesibles pueden llegar a calentarse.

- Este dispositivo puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, si se les ha dado supervisión o instrucciones sobre el uso del dispositivo de manera segura y entienden los peligros involucrados, y siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.

- Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños.

- La cocina debe disponer de una ventilación adecuada si se utiliza la campana extractora conjuntamente con placas de gas u otro combustible.

- No deje llamas encendidas, por ejemplo una zona de cocción de gas sin recipiente o flamear alimentos cuando la campana extractora esté en funcionamiento.

- NUNCA utilice la campana extractora sin los filtros o si estos están excesivamente grasientos.

• NO deje sartenes o recipientes con aceite sin vigilancia durante su uso, ya que el aceite se puede calentar e incendiarse.
• Para evitar el riesgo de incendio y mejorar el rendimiento limpie con regularidad los filtros así como el interior de la campana, la acumulación de grasa en los filtros reduce el flujo de aire.
• Durante la instalación, limpieza o mantenimiento de la campana extractora, el suministro de electricidad debe estar cortado (interruptor de aislamiento en posición de apagado o la campana desenchufada de la toma de red).
• Para evitar lesiones en la instalación o durante la limpieza, extreme las precauciones y preste atención a los bordes afilados del interior de la campana extractora (utilice guantes).
• Cuando la campana extractora y los electrodomésticos de cocina que funcionen con gas u otro combustible estén funcionando simultáneamente, la presión negativa en la cocina no debe exceder de 4 Pa (4 x 10-5 Bar).
• No repare ni reemplace ninguna parte del aparato a menos que se recomiende específicamente en el manual. Todos los demás servicios deben ser realizados por un técnico cualificado.
• No utilice estropajos ni ningún otro producto de limpieza abrasivo para limpiar la campana extractora, tampoco utilice limpiadores a vapor ya que podría dañar las partes eléctricas y electrónicas.
• En caso de avería, anomalías, si la clavija, el cable de alimentación u otras partes presentan deterioro, no enchufe el aparato y no intente repararlo por su cuenta. Póngase en contacto con el Servicio Técnico Oficial MX ONDA más cercano.
• Este aparato está diseñado solamente para uso doméstico, no profesional. MX ONDA no aceptará ninguna responsabilidad y la garantía carecerá de validez en caso de uso inadecuado o incumplimiento de las instrucciones.

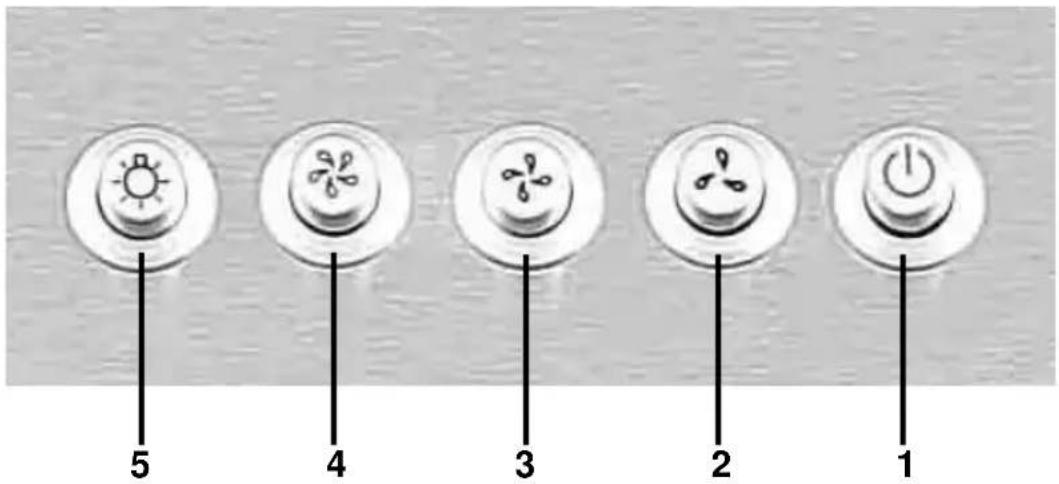

PANEL DE CONTROL

5 4 3 2 1

1. Encendido y apagado de la campana extractora. Presione este botón para encender y apagar la campana extractora.
2. Selector velocidad baja. Al presionar este botón el motor de la campana extractora funcionará a baja velocidad.
3. Selector velocidad media. Si presiona este botón el motor de la campana extractora funcionará a velocidad media.
4. Selector velocidad alta. Pulse este botón para que el motor de la campana extractora funcione a la velocidad máxima.
5. Encendido y apagado de la luz. Presione este botón para encender y apagar la iluminación de la campana.

USO DE LA CAMPANA EXTRACTORA

Le recomendamos que unos minutos antes de empezar a cocinar, encienda la campana extractora con el fin de crear un flujo de aire constante, el flujo de aire evitará que el humo y los olores se distribuyan por las distintas estancias. Pulse el botón 1 para encender la campana extractora y mediante los botones 2, 3 ó 4 elija la velocidad de extracción deseada.

Si desea encender o apagar la iluminación de la campana extractora presione repetidamente el botón 5.

Es conveniente que cuando termine de cocinar deje en funcionamiento la campana extractora unos minutos con el fin de eliminar los posibles restos de humo y olores que permanecen en la cocina.

LIMPIEZA Y MANTENIMIENTO

Antes de proceder a la limpieza desconecte la campana extractora de la red eléctrica, apague el interruptor de aislamiento omnipolar o desenchúfela de la toma de red.

Limpieza del exterior y del interior

Limpie la parte exterior e interior con un paño húmedo con agua templada y jabón desengrasante, después séquelas cuidadosamente.

No utilice estropajos, alcohol ni productos abrasivos y no permita que el aparato entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas, etc.

Limpieza de los filtros

Para extraer los filtros, presione las pestañas de retención y tire hacia abajo de los mismos con suavidad.

Sumerja los filtros en agua caliente con jabón desengrasante y deje que la solución actúe, después aclare los filtros con agua caliente y déjelos secar.

Si lo desea puede utilizar productos específicos con alto poder desengrasante para la eliminación de grasa, en tal caso deberá leer las instrucciones del producto desengrasante y hacer caso a los consejos de utilización.

No coloque los filtros mojados en la campana, asegúrese que estos están completamente secos antes de volver a colocarlos.

No utilice estropajos abrasivos o de metal que puedan rayar las superficies, utilice productos específicos para grasa.

Para insertar los filtros en la campana haga coincidir las pestañas fijas (las que están opuestas al dispositivo de retención) en las ranuras de la campana extractora, después presione las pestañas de retención y coloque el filtro en su sitio soltando después las pestañas de retención. Asegúrese que los filtros están correctamente retenidos.

SUSTITUCIÓN DE LAS BOMBILLAS LED

Las bombillas LED de la campana sólo se han de sustituir por un Servicio Técnico Oficial o por personal cualificado.

Para cambiar las bombillas LED:

1. Antes de proceder a la sustitución de las bombillas LED desconecte la campana extractora de la red eléctrica, apague el interruptor de aislamiento omnipolar o desenchúfela de la toma de red.

2. Extraiga los filtros para acceder al interior de la campana extractora.

3. Las bombillas están sujetas por unas pletinas de presión, por lo que haciendo una ligera presión por la parte interior de la misma hacia el exterior saldrá la bombilla, después desconecte el conector de alimentación de la bombilla para poder extraerla totalmente.

4. Inserte la bombilla nueva haciendo una ligera presión sobre la misma y vuelva a conectar el conector de alimentación.

Nota: Utilice accesorios originales, en caso contrario podría dañar la campana extractora y la garantía carecerá de validez

INSTALACIÓN

Recuerde que... Antes de proceder a la instalación, la campana extractora debe estar desconectada de la red eléctrica, apague el interruptor de aislamiento omnipolar o desenchúfela de la toma de red.

La campana se ha de colocar justo debajo del orificio de la salida de humos de la cocina, para obtener el mejor rendimiento la altura optima de la campana respecto a la encimera ha de estar comprendida entre 65 y 75 cm.

1. Instalación del soporte de la campana extractora

a) Con ayuda de un nivel marque los cuatro orificios B del soporte D. La distancia A ha de ser la altura recomendada (65 a 75 cm) más la altura de la campana, es decir, ha de añadir los centímetros necesarios para que cuando la campana esté colgada del soporte, esta esté a la altura recomendada (65 a 75 cm) respecto a la encimera.
b) Efectúe cuatro taladros de 10 mm ∅ en las marcas B.
c) Introduzca los tacos suministrados C.
d) Coloque el soporte D y fijelo a la pared mediante los tornillos E suministrados.

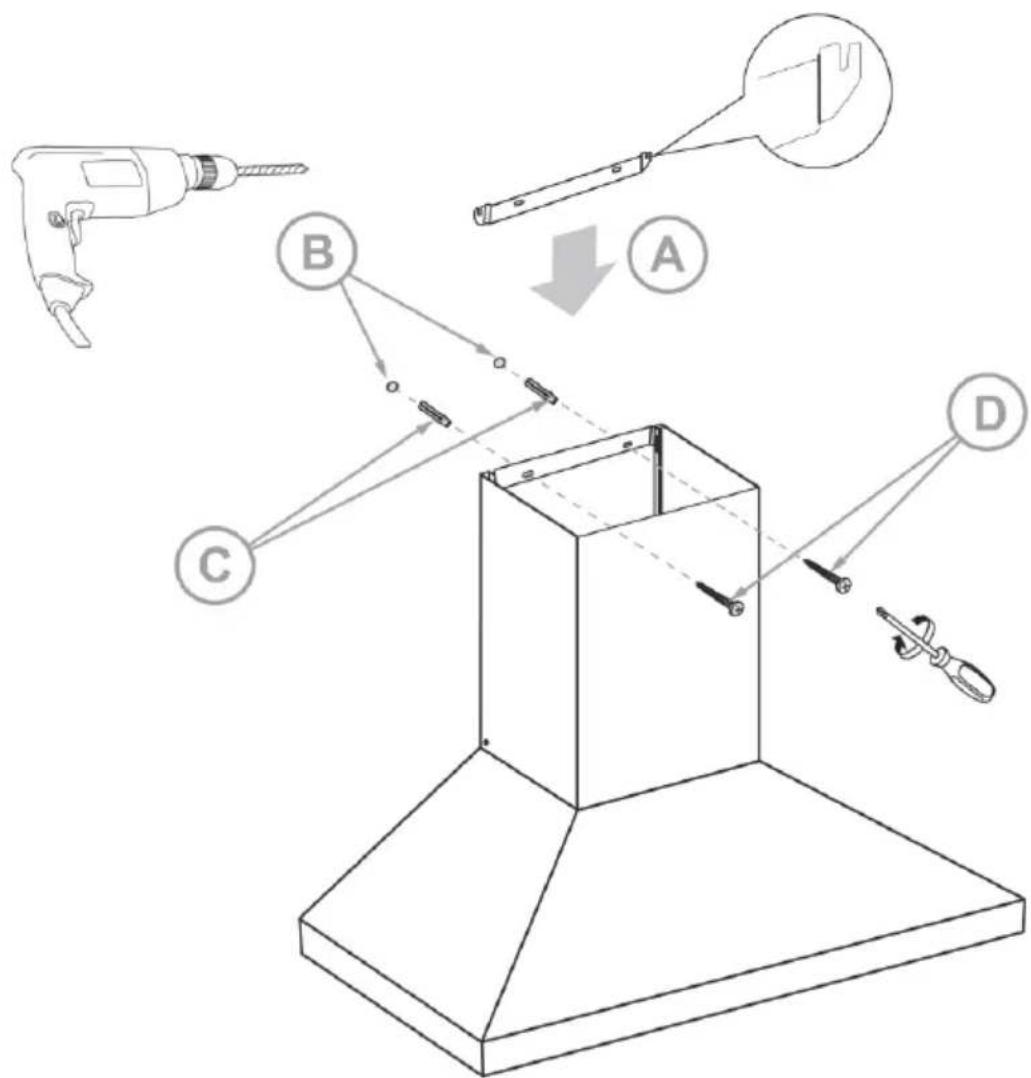

2. Instalación de los soportes de la chimenea (primer tramo)

La chimenea de la campana extractora está formada por dos piezas, las cuales se introducen una dentro de la otra para adaptarse a la altura entre el techo y el cuerpo principal de la campana extractora.

a) Coloque el primer tramo de la chimenea (el que no tiene rejillas de aireación) de forma que los orificios para los tornillos estén abajo.

b) Introduzca el soporte A en el interior de la chimenea haciendo coincidir las pestañas del soporte con las ranuras situadas en la parte interior de la chimenea.

c) Marque los dos orificios B del soporte de la chimenea.

d) Efectúe dos taladros de 10 mm ∅ en las marcas B.

e) Introduzca los tacos suministrados C.

f) Coloque el soporte y fijelo a la pared mediante los tornillos D suministrados.

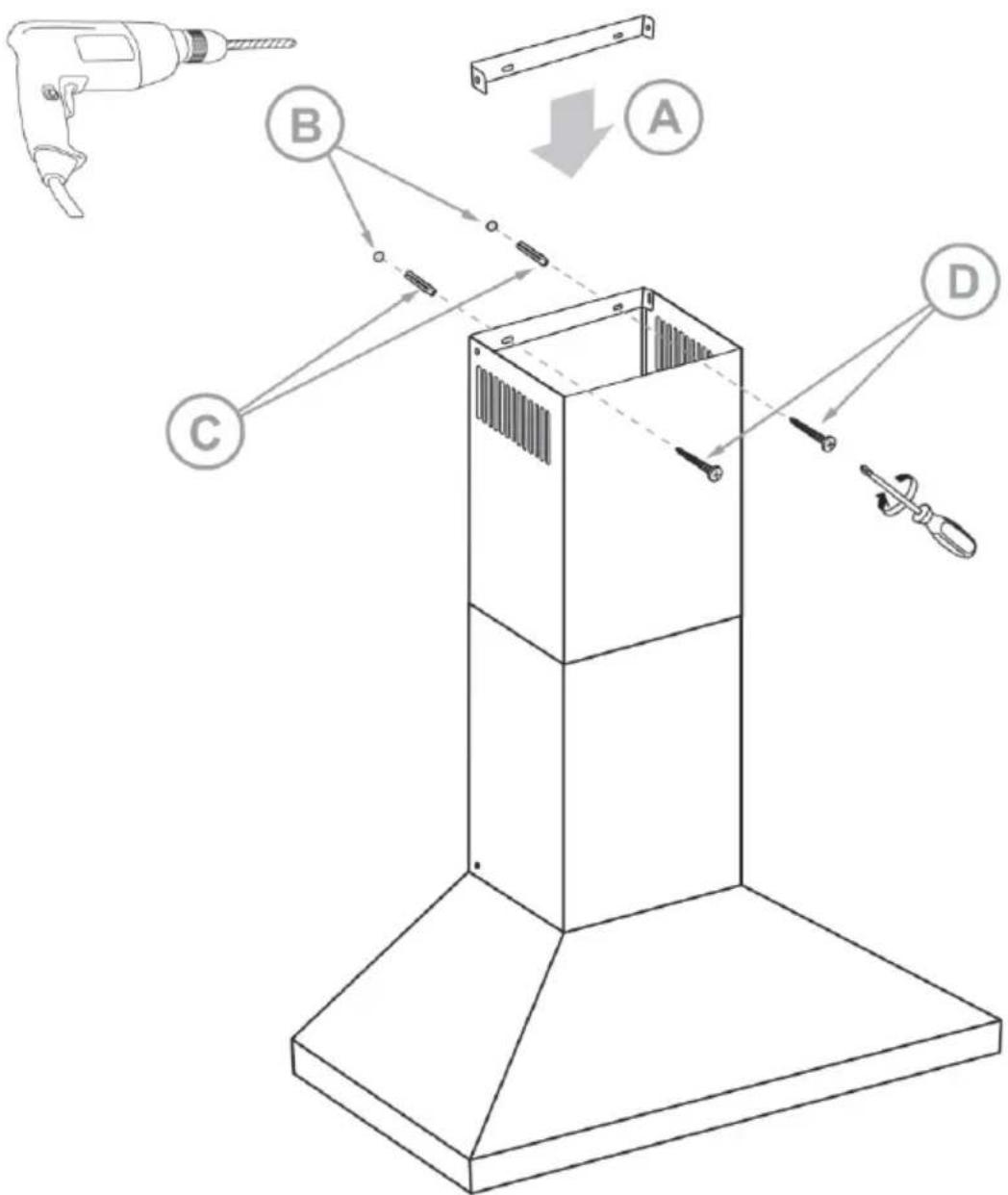

3. Instalación de los soportes de la chimenea (segundo tramo)

a) Coloque el segundo tramo de la chimenea y alinéelo con el primer tramo de la chimenea, marque la posición del mismo en la pared junto al techo, después extraiga los dos tramos de la chimenea y coloque el soporte A.
b) Marque los dos orificios B del soporte de la chimenea.
c) Efectúe dos taladros de 10 mm ∅ en las marcas B.
d) Introduzca los tacos suministrados C.
e) Coloque el soporte y fijelo a la pared mediante los tornillos D suministrados.

4. Instalación del tubo extensible de evacuación

El tubo extensible de evacuación tiene un diámetro de 150 mm, si el orificio de salida de humos tiene un diámetro diferente deberá acoplar un adaptador adecuado al diámetro necesario.

a) Una vez instalados los soportes para la chimenea, extraiga los dos tramos de la chimenea.
b) Extienda el tubo extensible y llévelo desde el cuerpo principal de la campana hasta la salida de humos del techo.
c) Para fijar el tubo se pueden utilizar bridas de plástico o abrazaderas metálicas D. También puede utilizar silicona o pasta adhesiva con el fin de fijar y mejorar la estanqueidad.

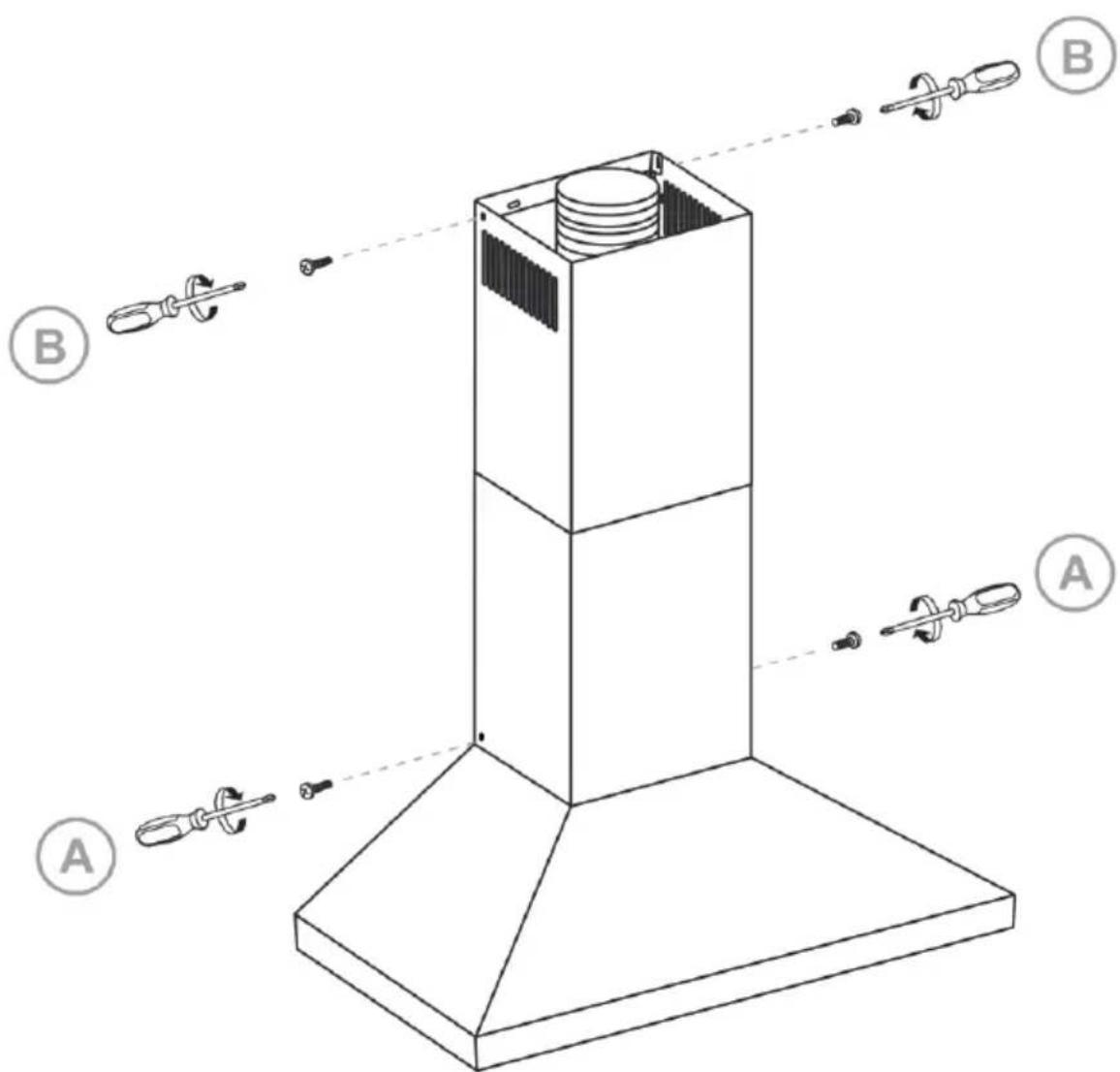

5. Colocación de los tramos que forman la chimenea

a) Conecte o enchufe la campana extractora a la toma de corriente de red y encienda el interruptor de aislamiento omnipolar.
b) Compruebe que la campana extractora funciona correctamente.
c) Acople el primer tramo de la chimenea y fijelo a la campana mediante los tornillos suministrados A.
d) Inserte el segundo tramo de la chimenea de forma que se introduzca dentro del primer tramo de la chimenea y esté pegado al techo, después fijelo al soporte mediante los tornillos suministrados B.

Tensión de alimentación 220 - 240 V \~ 50 Hz

Consumo máximo 193 W

Capacidad de extracción 700 m³/h

Potencia del motor 190 W

Iluminación LED 2 x 1,5 W

Número velocidades extracción 3

Clasificación energética B (dentro del rango A+++ a D)

Clase de eficiencia fluido dinámica A

Clase eficiencia iluminación A

Clase de eficiencia filtrado de grasa D

Nivel sonoro ≤ 68 dB

Diámetro salida de aire 150 mm ∅

Medidas 895 x 497 x 1040 mm

Peso 16,95 Kg

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 2014/30/EC (EMC) relativa a la Compatibilidad Electromagnética y la 2014/35/EC (LVD) en materia de seguridad de baja tensión.
