MANUAL DE UTILIZADOR MXCDP2680 Mx Onda

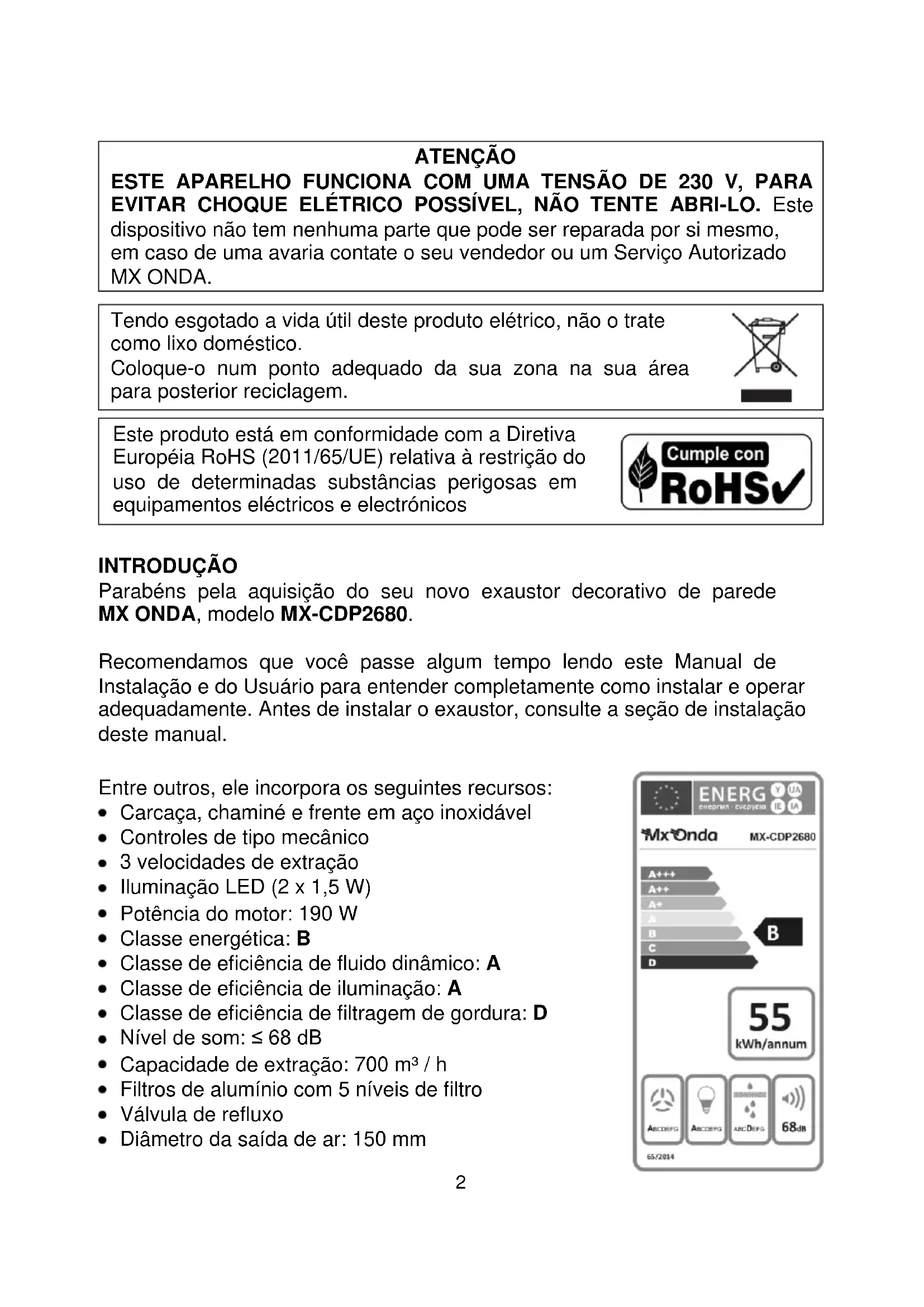

ATENÇÃO ESTE APARELHO FUNCIONA COM UMA TENSÃO DE 230 V, PARA EVITAR CHOQUE ELÉTRICO POSSÍVEL, NÃO TENTE ABRI-LO. Este dispositivo não tem nenhuma parte que pode ser reparada por si mesmo, em caso de uma avaria contate o seu vendedor ou um Serviço Autorizado MX ONDA. Tendo esgotado a vida útil deste produto elétrico, não o trate como lixo doméstico. Coloque-o num ponto adequado da sua zona na sua área para posterior reciclagem. Este produto está em conformidade com a Diretiva Européia RoHS (2011/65/UE) relativa à restrição do uso de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos

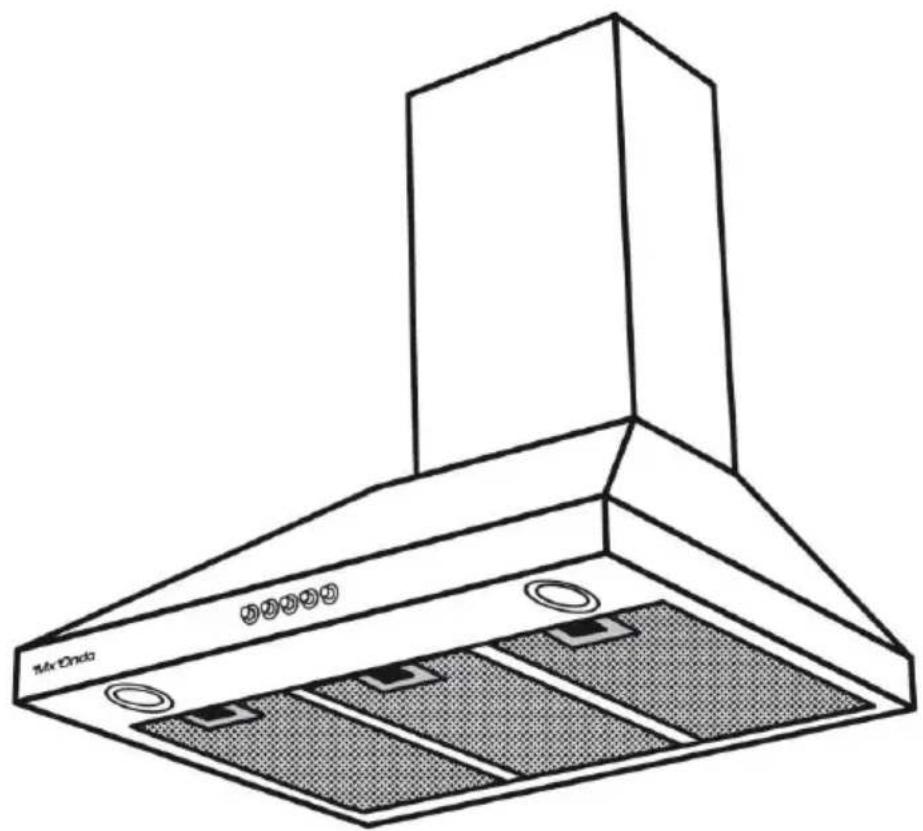

INTRODUÇÃO Parabéns pela aquisição do seu novo exaustor decorativo de parede MX ONDA, modelo MX-CDP2680. Recomendamos que você passe algum tempo lendo este Manual de Instalação e do Usuário para entender completamente como instalar e operar adequadamente. Antes de instalar o exaustor, consulte a seção de instalação deste manual. Entre outros, ele incorpora os seguintes recursos: Carcaça, chaminé e frente em aço inoxidável Controles de tipo mecânico 3 velocidades de extração Iluminação LED (2 x 1,5 W) Potência do motor: 190 W Classe energética: B Classe de eficiência de fluido dinâmico: A Classe de eficiência de iluminação: A Classe de eficiência de filtragem de gordura: D Nível de som: ≤ 68 dB Capacidade de extração: 700 m³ / h Filtros de alumínio com 5 níveis de filtro Válvula de refluxo Diâmetro da saída de ar: 150 mm3

ANTES DE LIGAR O APARELHO

Sua segurança é importante para nós. Leia todas as instruções de segurança cuidadosamente antes de usar e instalar o exaustor e guarde este manual do usuário e de instalação para referência futura. Depois de retirar a embalagem, verifique se o aparelho não está danificado. Em caso de dúvida, não instale e entre em contato com a equipe de suporte técnico. Mantenha os materiais de embalagem (sacos, pedaços de poliestireno, etc.) fora do alcance das crianças, pois são potenciais fontes de perigo. Verifique se a voltagem da tomada elétrica é de 220-240 V ~ 50 Hz e se está aterrada. A segurança eléctrica deste aparelho só é garantida se estiver ligado a uma tomada com ligação à terra eficaz, de acordo com as normas de segurança em vigor. O fabricante declina qualquer responsabilidade por danos derivados da falta de aterramento na instalação. Em caso de dúvida, consulte um profissional. Este aparelho deve ser conectado a um circuito que incorpora um interruptor de isolamento omnipolar que fornece uma desconexão total da rede elétrica. Se a ligação eléctrica for feita com a ficha de rede e estiver acessível após a instalação, não será necessário instalar um circuito que incorpore um interruptor de isolamento. O escapamento do exaustor não deve ser conectado ao escapamento de fumos de aparelhos movidos a gás ou outro combustível. Não conecte o tubo de exaustão do exaustor ao duto de ventilação ou ar quente. Para melhorar a evacuação e o desempenho da coifa, recomendamos que o tubo flexível seja o mais curto possível e evite ângulos retos.4 A parte inferior do exaustor deve estar a uma altura mínima de 65 cm do fogão. Se for utilizada uma placa de fogão a gás e se indicar uma distância maior nas instruções de instalação, esta distância deve ser respeitada. Antes de instalar o exaustor, consulte os regulamentos e disposições legais sobre os regulamentos atuais sobre evacuação de ar e fumaça em sua área. Para evitar danos ao exaustor, use apenas os parafusos fornecidos. O fabricante declina qualquer responsabilidade por danos e lesões resultantes de instalação inadequada, uso incorreto ou imprudente do aparelho.

IMPORTANTES INSTRUÇÕES DE SEGURANÇA

Devido à sucção do ar quente e do fumo da cozinha, o exaustor e as suas partes acessíveis podem ficar quentes. Este dispositivo pode ser usado por crianças a partir de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções sobre como usar o dispositivo com segurança e compreenderem os perigos envolvidos, e fornecidos que tenham a supervisão de uma pessoa responsável por sua segurança. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser realizadas por crianças. A cozinha deve ter ventilação adequada se o exaustor for usado em conjunto com fogões a gás ou outro combustível. Não deixe chamas abertas, por exemplo, uma zona de cozinhar a gás sem um recipiente ou comida em chamas quando o exaustor estiver funcionando. NUNCA use o exaustor sem os filtros ou se estes estiverem excessivamente gordurosos. NÃO deixe panelas ou recipientes com óleo sem vigilância durante o uso, pois o óleo pode esquentar e pegar fogo.5 Para evitar o risco de incêndio e melhorar o desempenho, limpe regularmente os filtros, bem como o interior da coifa, o acúmulo de graxa nos filtros diminui o fluxo de ar. Durante a instalação, limpeza ou manutenção do exaustor, deve-se cortar o fornecimento de energia elétrica (interruptor de isolamento na posição desligada ou exaustor desconectado da tomada). Para evitar ferimentos durante a instalação ou limpeza, tenha extremo cuidado e preste atenção às arestas afiadas dentro da coifa (use luvas). Quando o exaustor e os aparelhos de cozinha a gás ou outro combustível funcionam simultaneamente, a pressão negativa na cozinha não deve exceder 4 Pa (4 x 10-5 Bar). Não repare ou substitua qualquer parte do aparelho, a menos que seja especificamente recomendado no manual. Todos os outros serviços devem ser executados por um técnico qualificado. Não use esfregões ou outros produtos de limpeza abrasivos para limpar o exaustor e não use produtos de limpeza a vapor, pois podem danificar as partes elétricas e eletrônicas. Em caso de avaria, anomalia, se a ficha, cabo de alimentação ou outras peças apresentarem deterioração, não ligue o aparelho e não tente repará-lo sozinho. Entre em contato com o Serviço Técnico Oficial MX ONDA mais próximo. Este aparelho foi projetado apenas para uso doméstico e não profissional. MX ONDA não assume qualquer responsabilidade e a garantia não será válida em caso de uso indevido ou não cumprimento das instruções.6

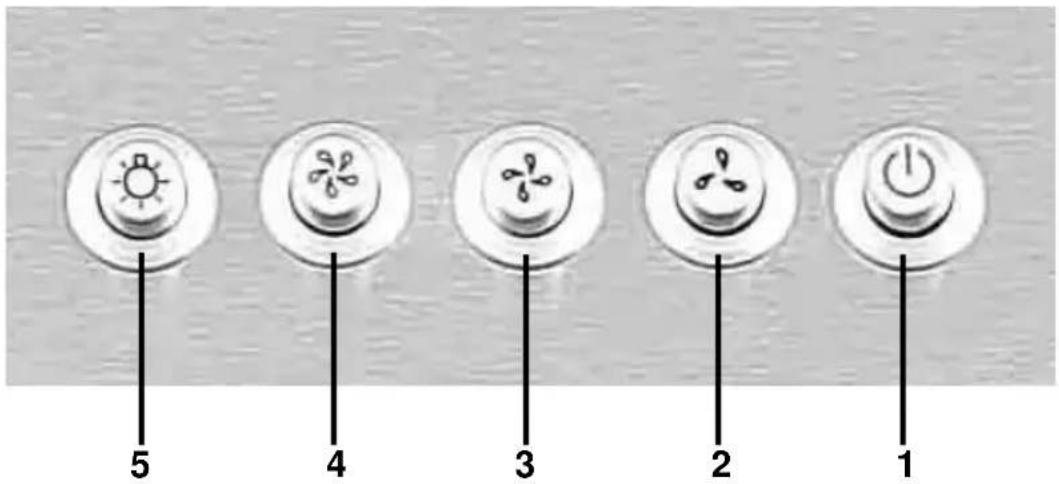

Pressione este botão para ligar e desligar o exaustor.

2. Seletor de baixa velocidade.

Pressionar este botão fará com que o motor do exaustor funcione em baixa velocidade.

3. Seletor de velocidade média.

Pressionar este botão fará com que o motor do exaustor funcione em velocidade média.

4. Seletor de alta velocidade.

Pressione este botão para operar o motor do exaustor em velocidade total.

5. Ligando e desligando a luz.

Pressione este botão para ligar e desligar a iluminação do capô.

Recomendamos que alguns minutos antes de começar a cozinhar, ligue o exaustor para criar um fluxo de ar constante, o fluxo de ar evitará que fumaça e odores se distribuam pelos diferentes ambientes. Pressione o botão 1 para ligar o exaustor e com os botões 2, 3 ou 4 selecione a velocidade de extração desejada. Se quiser ligar ou desligar a iluminação do exaustor, pressione repetidamente o botão 5. Aconselha-se que, ao terminar a cozedura, deixe o exaustor a funcionar alguns minutos para eliminar quaisquer vestígios de fumo e odores que permaneçam na cozinha.

LIMPEZA E MANUTENÇÃO

Antes de limpar, desconecte o exaustor da rede elétrica, desligue o interruptor de isolamento omnipolar ou desconecte-o da tomada elétrica.

Limpeza externa e interna Limpe o exterior e o interior com um pano húmido com água morna e sabão desengordurante e seque-os cuidadosamente. Não use esfregões, álcool ou produtos abrasivos e não permita que o aparelho entre em contato com agentes voláteis como gasolina, solventes, inseticidas, etc. Limpando os filtros Para remover os filtros, pressione as guias de retenção e puxe os filtros para baixo com cuidado. Mergulhe os filtros em água quente com sabão desengordurante e deixe a solução agir, depois enxágue os filtros com água quente e deixe-os secar. Se desejar, pode-se utilizar produtos específicos com alto poder desengraxante para remover a graxa, caso em que deverá ler as instruções do desengraxante e seguir as orientações de uso. Não coloque filtros molhados no exaustor, certifique-se de que estão completamente secos antes de colocá-los de volta. Não use esfregões abrasivos ou de metal que podem arranhar as superfícies, use produtos específicos para graxa. Para inserir os filtros no exaustor, encaixe as abas fixas (as opostas ao retentor) nas ranhuras do exaustor e, em seguida, pressione as abas de retenção e encaixe o filtro no lugar, liberando as abas de retenção. Certifique- se de que os filtros estão devidamente retidos.

SUBSTITUINDO OS BULBOS LED

As lâmpadas LED do exaustor só devem ser substituídas por um Serviço Técnico Oficial ou por pessoal qualificado. Para trocar as lâmpadas LED:

1. Antes de proceder à substituição das lâmpadas LED, desligue o exaustor

da rede eléctrica, desligue o interruptor de isolamento omnipolar ou retire a ficha da tomada.

2. Remova os filtros para acessar o interior do exaustor.

3. As lâmpadas são seguradas por placas de pressão, por isso, pressionando

ligeiramente do lado de dentro para fora, a lâmpada sai, a seguir desligue o conector de alimentação da lâmpada para poder extraí-la completamente.

4. Insira a nova lâmpada com uma leve pressão e reconecte o conector de

alimentação. Nota: Use acessórios originais, caso contrário, podem danificar o exaustor e perder a garantia.8 INSTALAÇÃO Lembre-se ... Antes de prosseguir com a instalação, o exaustor deve ser desconectado da rede elétrica, desligando o interruptor de isolamento omnipolar ou desconectando-o da tomada. O exaustor deve ser colocado imediatamente abaixo do orifício de saída dos fumos da cozinha.Para obter o melhor desempenho, a altura ideal do exaustor em relação à bancada deve ser entre 65 e 75 cm.

1. Instalação do suporte do exaustor

a) Com o auxílio de um nível marque os quatro furos B do suporte D. A distância A deve ser a altura recomendada (65 a 75 cm) mais a altura do capô, ou seja, deve-se somar os centímetros necessários para que quando o exaustor fica pendurado no suporte, fica na altura recomendada (65 a 75 cm) da bancada. b) Faça quatro furos de 10 mm Ø nas marcas B. c) Insira os plugues fornecidos C. d) Fixe o suporte D e fixe-o na parede usando os parafusos E fornecidos9

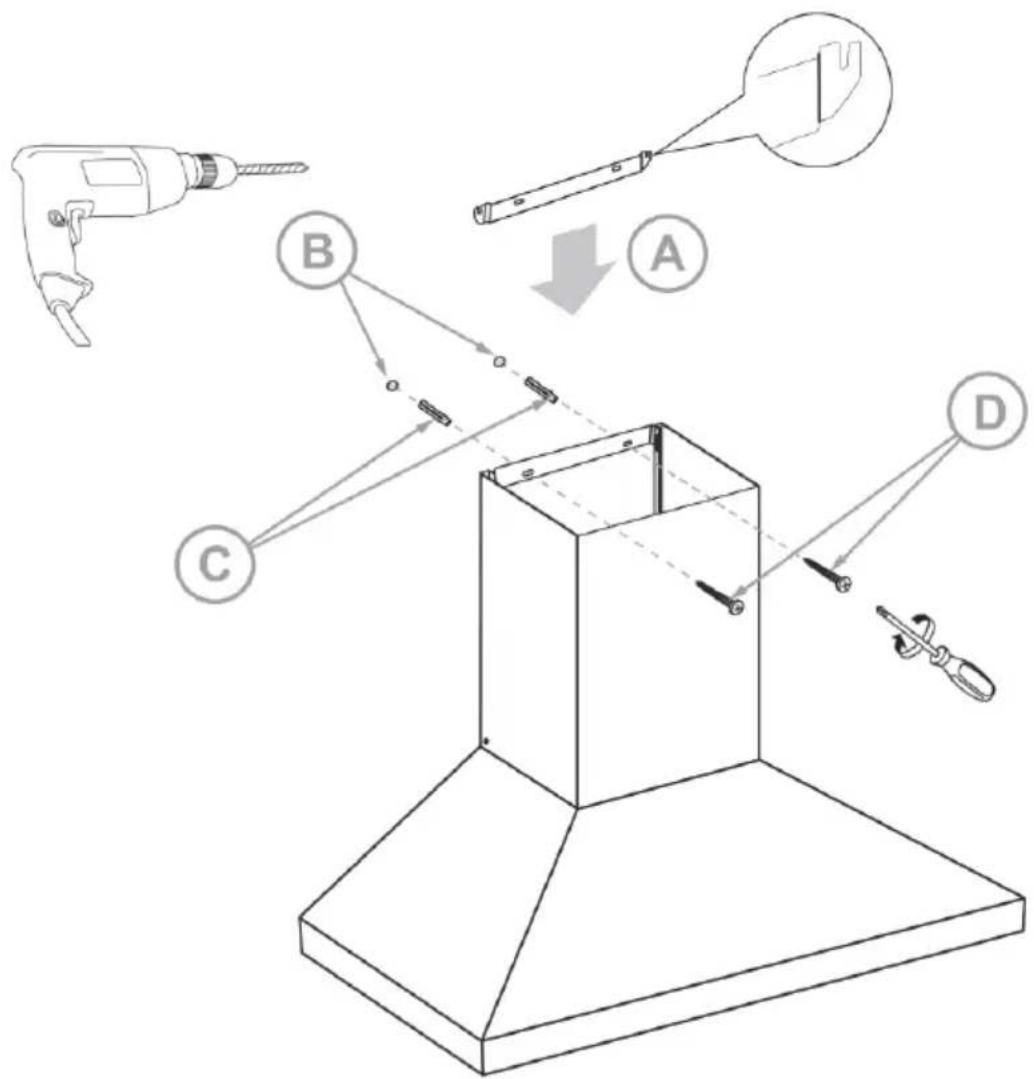

2. Instalação dos suportes da chaminé (primeira seção)

A chaminé da coifa é composta por duas peças, que são inseridas uma dentro da outra para se adaptar à altura entre o teto e o corpo principal da coifa. a) Posicione a primeira seção da chaminé (aquela sem respiros) de forma que os orifícios dos parafusos fiquem na parte inferior. b) Insira o suporte A no interior da chaminé, fazendo coincidir as patilhas do suporte com as ranhuras localizadas no interior da chaminé. c) Marque os dois orifícios B do suporte da chaminé. d) Faça dois furos de 10 mm Ø nas marcas B. e) Insira os plugues fornecidos C. f) Fixe o suporte e fixe-o na parede usando os parafusos D fornecidos.10

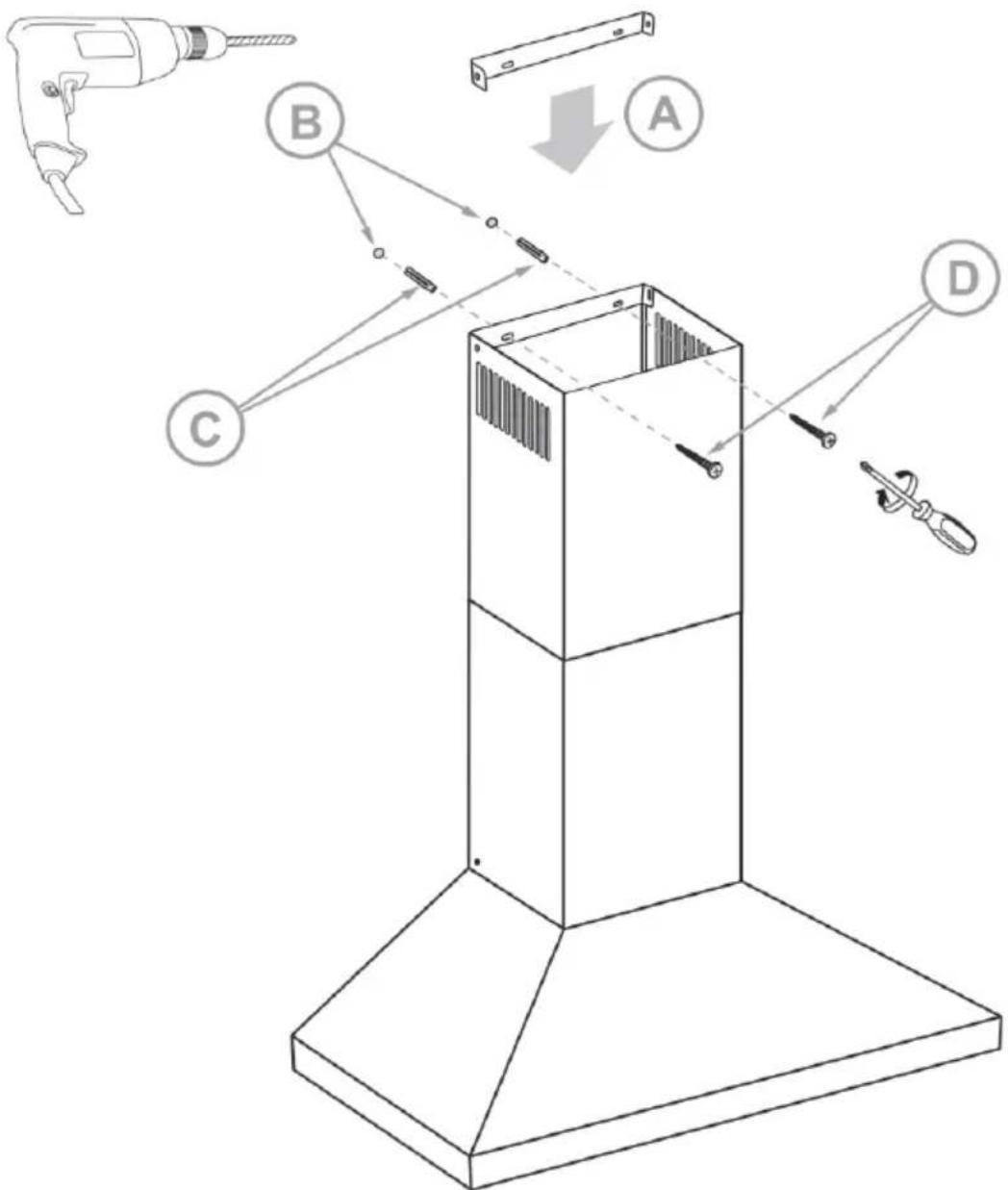

3. Instalação dos suportes da chaminé (segunda seção)

a) Coloque a segunda secção da chaminé e alinhe-a com a primeira secção da chaminé, marque a sua posição na parede junto ao tecto, retire as duas secções da chaminé e coloque o suporte A. b) Marque os dois orifícios B do suporte da chaminé. c) Faça dois furos de 10 mm Ø nas marcas B. d) Insira os plugues fornecidos C. e) Fixe o suporte e fixe-o à parede com os parafusos D fornecidos.11

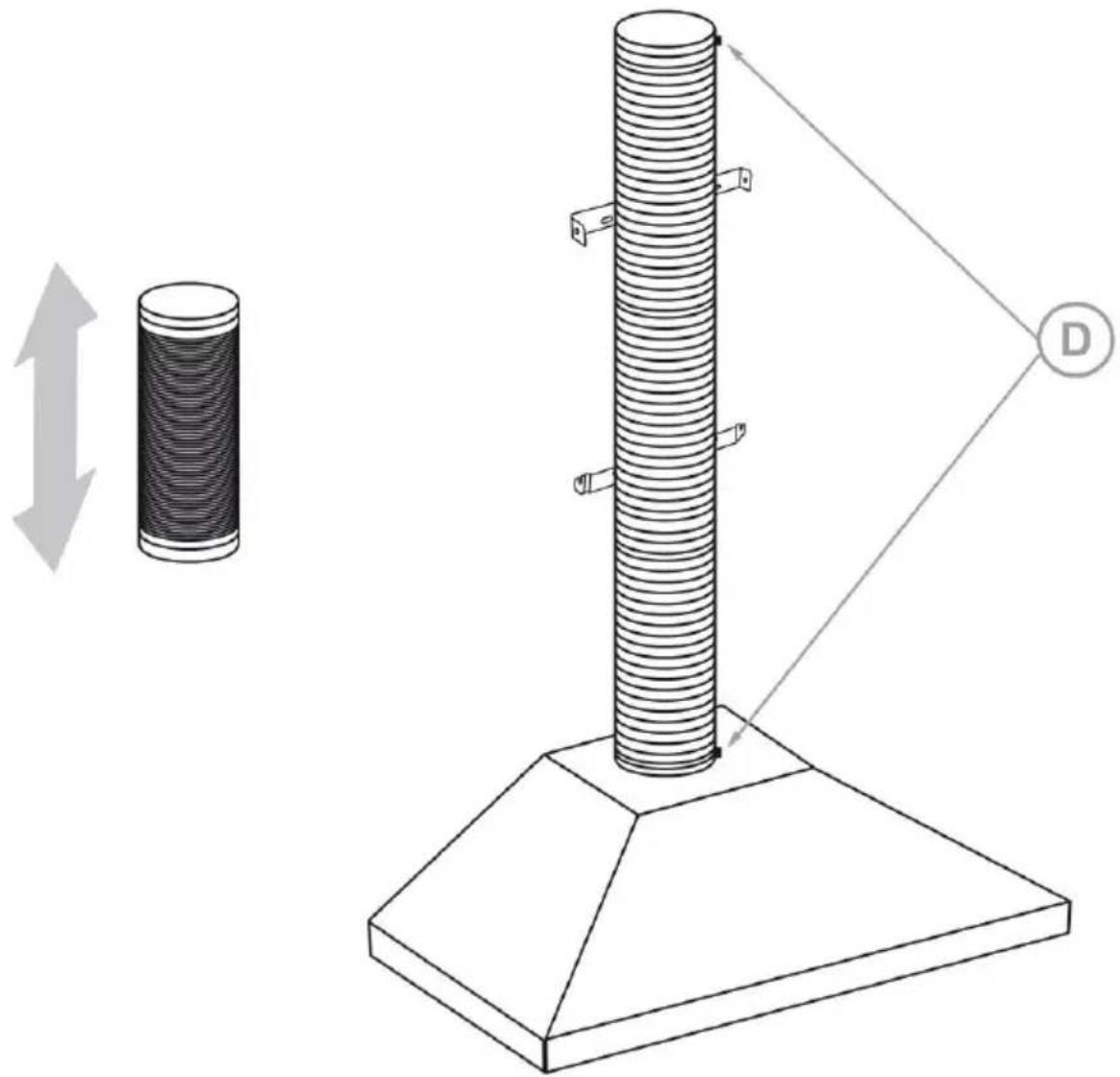

4. Instalação do tubo de evacuação extensível

O tubo de evacuação extensível tem um diâmetro de 150 mm, se o orifício de saída dos fumos tiver um diâmetro diferente, deve colocar um adaptador adequado ao diâmetro pretendido. Instalación del tubo extensible de evacuación a) Depois de instalados os suportes da chaminé, remova as duas secções da chaminé. b) Estenda o tubo extensível e conduza-o desde o corpo principal do exaustor até a saída de fumaça no teto. c) Para fixar o tubo pode-se usar atilhos plásticos ou grampos metálicos D. Também pode-se usar silicone ou pasta adesiva para fixar e melhorar a estanqueidade.12

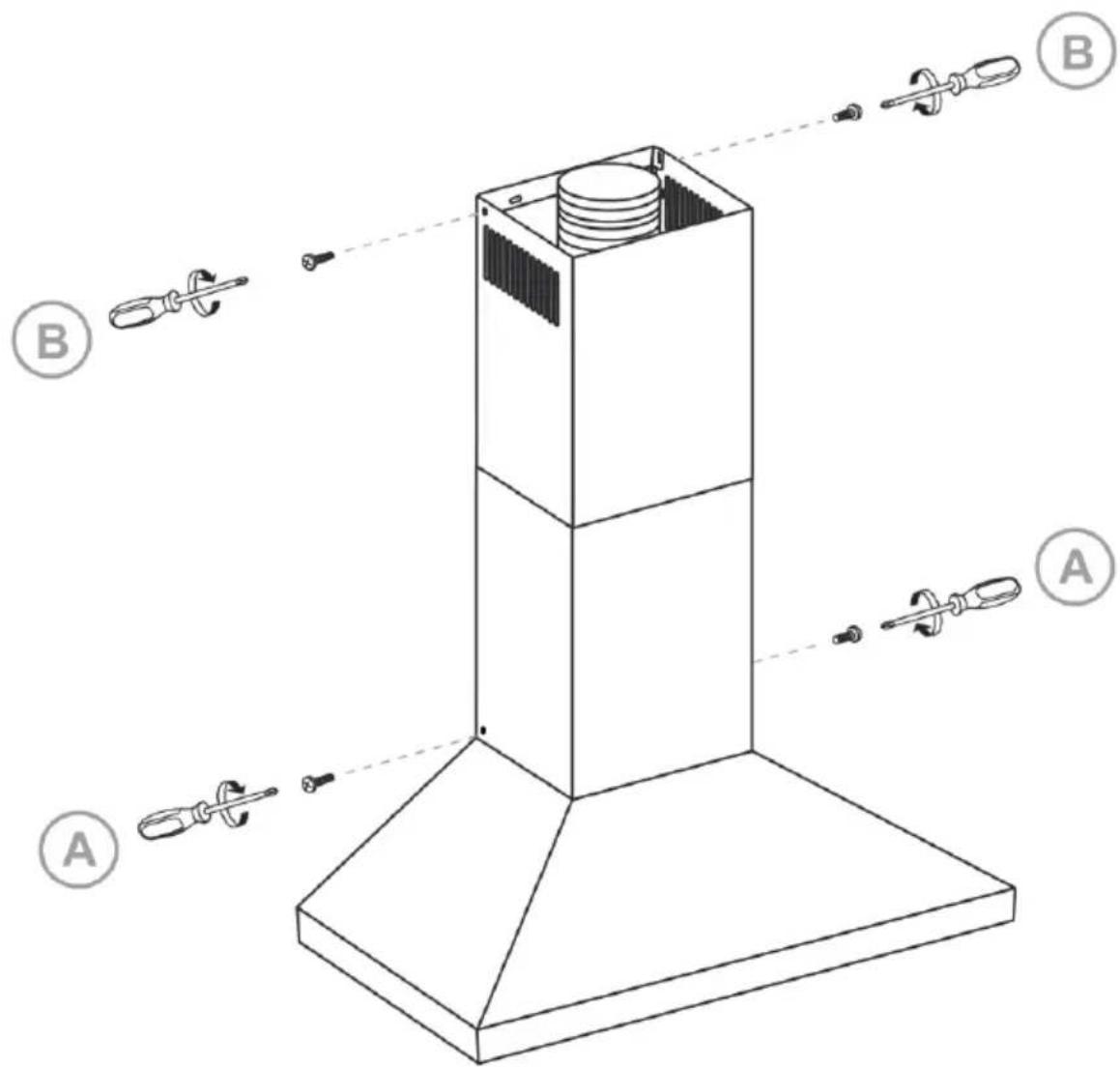

5. Colocação das seções que formam a chaminé

a) Conecte ou ligue o exaustor na tomada e ligue o interruptor de isolamento omnipolar. b) Verifique se o exaustor funciona corretamente. c) Fixe a primeira secção da chaminé e fixe-a ao exaustor com os parafusos A fornecidos. d) Insira o segundo troço da chaminé de forma a que fique inserido no primeiro troço da chaminé e colado ao tecto, depois fixe ao suporte com os parafusos B fornecidos.13

CARACTERÍSTICAS TECNICAS

Tensão de alimentação 220 - 240 V ~ 50 Hz Consumo máximo 193 W Capacidade de extração 700 m³ / h Potência do motor 190 W Iluminação LED 2 x 1,5 W Número de velocidades de extração 3 Classe de energia B (dentro da faixa de A +++ a D) Classe eficiência de fluido dinâmico A Classe eficiência de iluminação A Classe eficiência de filtragem de gordura D Nível de som ≤ 68 dB Diâmetro da saída de ar 150 mm Ø Mede 895 x 497 x 1040 mm Peso 16,95 Kg

Especificações técnicas sujeitas a alterações sem prévio aviso. Este produto cumpre com as Directivas Europeias 2014/30/EU (EMC) relativa à Compatibilidade Eletro magnética e à 2014/35/EU (LVD) e, matéria de segurança de baixa tensão. “MX, MX ONDA” e os seus logo tipos são marcas registadas de MX ONDA, S.A. MX ONDA, S. A. C / Matabueyes, 7 nave 1A 19171 - Cabanillas del Campo (Guadalajara - Spanha) Telefone das informações e do serviço técnico: [phone] E-MAIL: [e-mail] http://www.mxonda.esUSER AND INSTALLATION MANUAL
