MANUALE UTENTE MXCDP2680 Mx Onda

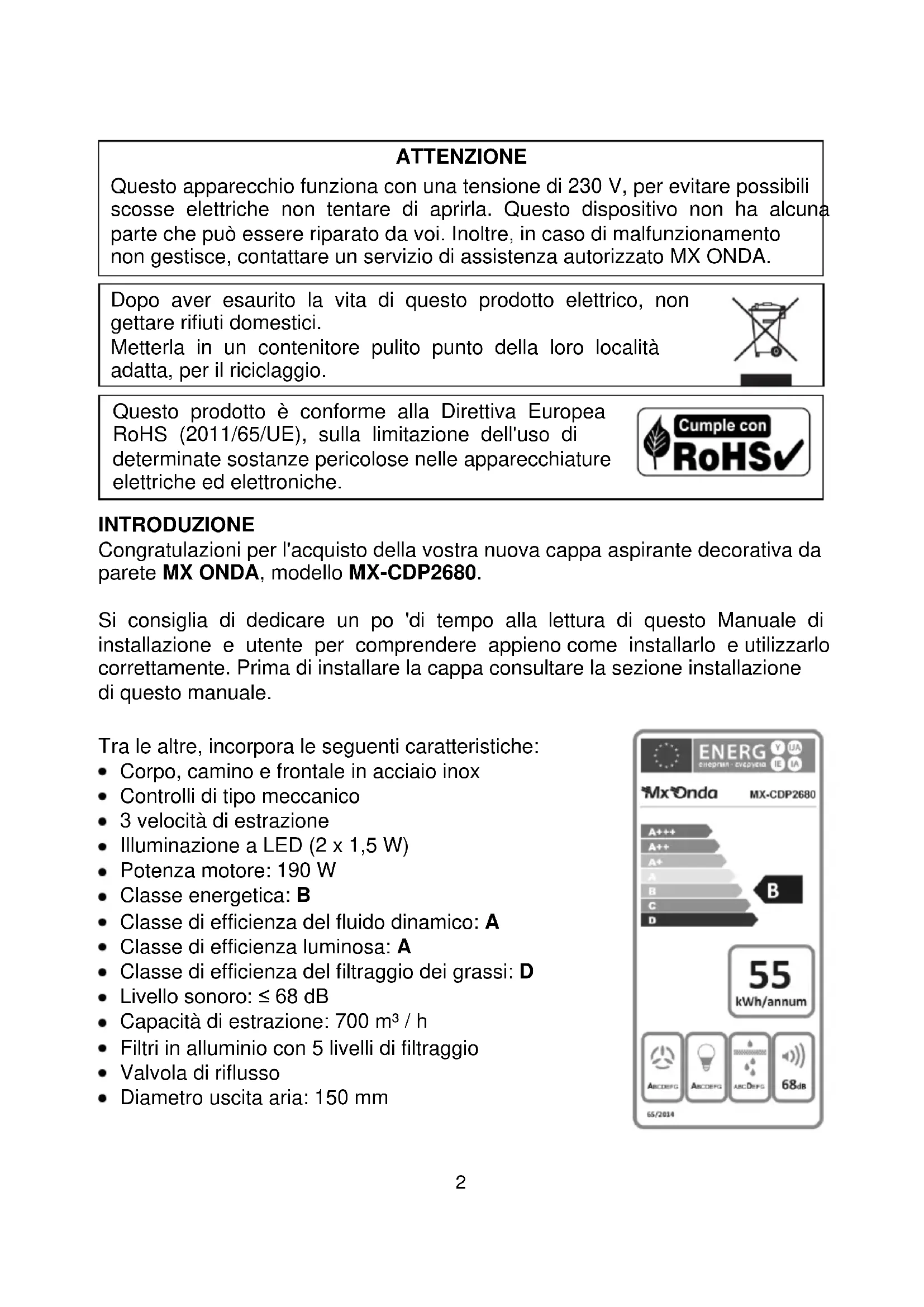

PRIMA DI UTILIZZARE IL MANUALE DI LEGGERE ATTENTAMENTE2 ATTENZIONE Questo apparecchio funziona con una tensione di 230 V, per evitare possibili scosse elettriche non tentare di aprirla. Questo dispositivo non ha alcuna parte che può essere riparato da voi. Inoltre, in caso di malfunzionamento non gestisce, contattare un servizio di assistenza autorizzato MX ONDA.

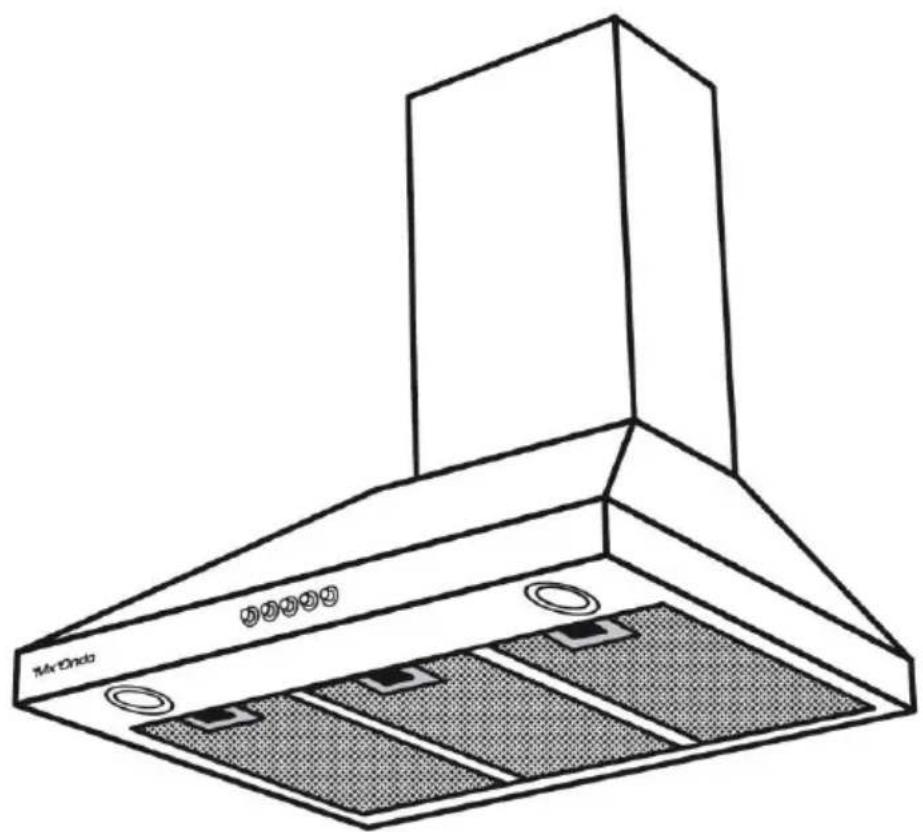

Questo prodotto è conforme alla Direttiva Europea RoHS (2011/65/UE), sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche. INTRODUZIONE Congratulazioni per l'acquisto della vostra nuova cappa aspirante decorativa da parete MX ONDA, modello MX-CDP2680. Si consiglia di dedicare un po 'di tempo alla lettura di questo Manuale di installazione e utente per comprendere appieno come installarlo e utilizzarlo correttamente. Prima di installare la cappa consultare la sezione installazione di questo manuale. Tra le altre, incorpora le seguenti caratteristiche: Corpo, camino e frontale in acciaio inox Controlli di tipo meccanico 3 velocità di estrazione Illuminazione a LED (2 x 1,5 W) Potenza motore: 190 W Classe energetica: B Classe di efficienza del fluido dinamico: A Classe di efficienza luminosa: A Classe di efficienza del filtraggio dei grassi: D Livello sonoro: ≤ 68 dB Capacità di estrazione: 700 m³ / h Filtri in alluminio con 5 livelli di filtraggio Valvola di riflusso Diametro uscita aria: 150 mm

Dopo aver esaurito la vita di questo prodotto elettrico, non gettare rifiuti domestici. Metterla in un contenitore pulito punto della loro località adatta, per il riciclaggio.3

PRIMA DI COLLEGARE L'APPARECCHIO

La tua sicurezza è importante per noi. Leggere attentamente tutte le istruzioni di sicurezza prima di utilizzare e installare la cappa e conservare questo manuale utente e di installazione per riferimento futuro. Dopo aver tolto l'imballo, verificare che l'apparecchio non sia danneggiato. In caso di dubbio non installarlo e contattare il personale di supporto tecnico. Tenere i materiali di imballaggio (sacchetti, pezzi di polistirolo, ecc.) Fuori dalla portata dei bambini, in quanto potenziale fonte di pericolo. Verificare che la tensione della presa elettrica sia 220-240 V ~ 50 Hz e che sia collegata a terra. La sicurezza elettrica di questo apparecchio è garantita solo se collegato ad una presa con efficace collegamento di terra, secondo le vigenti norme di sicurezza. Il produttore declina ogni responsabilità per danni derivati dalla mancanza di messa a terra dell'impianto. In caso di dubbio, consultare un professionista. Questo apparecchio deve essere collegato a un circuito che incorpori un interruttore di isolamento onnipolare che fornisca una disconnessione totale dalla rete elettrica. Se il collegamento elettrico viene effettuato con la spina di rete e rimane accessibile dopo l'installazione, non sarà necessario installare un circuito che incorpori un sezionatore. Il tubo di scarico della cappa non deve essere collegato al condotto di scarico fumi di apparecchi alimentati a gas o altri combustibili. Non collegare il tubo di scarico della cappa al condotto di ventilazione o aria calda. Per migliorare l'evacuazione e le prestazioni della cappa, si consiglia di mantenere il tubo flessibile il più corto possibile ed evitare angoli retti.4 La parte inferiore della cappa deve trovarsi ad un'altezza minima di 65 cm dal piano cottura. Se si deve utilizzare un piano cottura a gas e nelle istruzioni di installazione è indicata una distanza maggiore, è necessario rispettare tale distanza. Prima di installare la cappa aspirante verificare le norme e le disposizioni di legge relative alle normative vigenti in materia di evacuazione aria e fumi nella propria zona. Per evitare danni alla cappa, utilizzare solo le viti in dotazione. Il produttore declina ogni responsabilità per danni e lesioni derivanti da installazione impropria, uso improprio o sconsiderato dell'apparecchio

IMPORTANTI ISTRUZIONI DI SICUREZZA

A causa dell'aspirazione di aria calda e fumo dalla cucina, la cappa e le sue parti accessibili possono diventare molto calde. Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, se supervisionati o istruiti sull'uso sicuro del dispositivo e se comprendono i pericoli coinvolti, e se hanno la supervisione di una persona responsabile della loro sicurezza. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. La cucina deve avere una ventilazione adeguata se la cappa aspirante viene utilizzata insieme a fornelli a gas o altri combustibili. Non lasciare fiamme libere, ad esempio una zona di cottura a gas senza contenitore o cibi fiammeggianti quando la cappa aspirante è in funzione. NON utilizzare MAI la cappa senza i filtri o se sono eccessivamente unti. Durante l'installazione, la pulizia o la manutenzione della cappa aspirante, l'alimentazione elettrica deve essere interrotta (sezionatore in posizione spento o la cappa staccata dalla presa di rete).5 NON lasciare pentole o contenitori di olio incustoditi durante l'uso, poiché l'olio può riscaldarsi e prendere fuoco. Per evitare il rischio di incendio e migliorare le prestazioni, pulire regolarmente i filtri nonché l'interno della cappa, l'accumulo di grasso sui filtri riduce il flusso d'aria. Per evitare lesioni durante l'installazione o la pulizia, usare la massima cautela e prestare attenzione ai bordi taglienti all'interno della cappa (indossare guanti). Quando la cappa aspirante e gli elettrodomestici da cucina che funzionano a gas o altro combustibile sono in funzione contemporaneamente, la pressione negativa in cucina non deve superare i 4 Pa (4 x 10-5 Bar). Non riparare o sostituire alcuna parte dell'apparecchio se non espressamente raccomandato nel manuale. Tutti gli altri servizi devono essere eseguiti da un tecnico qualificato. Non utilizzare pagliette o altri prodotti abrasivi per pulire la cappa e non utilizzare pulitrici a vapore poiché potrebbero danneggiare le parti elettriche ed elettroniche. In caso di guasto, anomalia, se la spina, il cavo di alimentazione o altre parti mostrano deterioramento, non collegare l'apparecchio e non tentare di ripararlo da soli. Contatta il servizio tecnico ufficiale MX ONDA più vicino. Questo apparecchio è progettato esclusivamente per uso domestico, non professionale. MX ONDA non si assume alcuna responsabilità e la garanzia non sarà valida in caso di uso improprio o mancato rispetto delle istruzioni.6

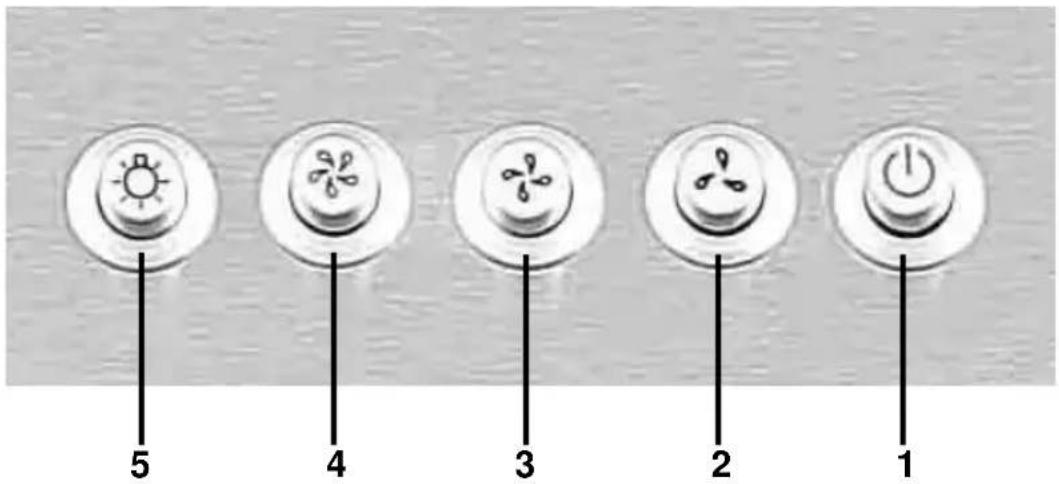

1. Accensione e spegnimento della cappa aspirante.

Premere questo pulsante per accendere e spegnere la cappa.

2. Selettore di bassa velocità.

Premendo questo pulsante, il motore della cappa da cucina funzionerà a bassa velocità.

3. Selettore di velocità media.

Premendo questo pulsante, il motore della cappa da cucina funzionerà a velocità media.

4. Selettore ad alta velocità.

Premere questo pulsante per avviare il motore della cappa aspirante a piena velocità.

5. Accensione e spegnimento della luce.

Premere questo pulsante per accendere e spegnere l'illuminazione della cappa.

UTILIZZO DELLA CAPPA ASPIRANTE

Si consiglia, qualche minuto prima di iniziare a cucinare, di accendere la cappa aspirante in modo da creare un flusso d'aria costante, il flusso d'aria eviterà che fumi e odori si distribuiscano nei diversi ambienti. Premere il pulsante 1 per accendere la cappa aspirante e tramite i pulsanti 2, 3 o 4 selezionare la velocità di aspirazione desiderata. Se si desidera accendere o spegnere l'illuminazione della cappa, premere ripetutamente il pulsante 5. Si consiglia, al termine della cottura, di lasciare in funzione per qualche minuto la cappa aspirante in modo da eliminare eventuali tracce di fumo e odori che rimangono in cucina.

PULIZIA E MANUTENZIONE

Prima della pulizia scollegare la cappa aspirante dalla rete elettrica, spegnere il sezionatore onnipolare o staccare la spina dalla presa di corrente.

Pulizia dell'esterno e dell'interno della cappa Pulire l'esterno e l'interno con un panno umido con acqua tiepida e sapone sgrassante, quindi asciugarli accuratamente. Non utilizzare pagliette, alcool o prodotti abrasivi e non permettere che l'apparecchio venga a contatto con agenti volatili come benzina, solventi, insetticidi, ecc. Pulizia dei filtri Per rimuovere i filtri, premere le linguette di ritenzione e tirare delicatamente i filtri verso il basso. Immergere i filtri in acqua calda con sapone sgrassante e lasciare agire la soluzione, quindi sciacquare i filtri con acqua calda e lasciarli asciugare. Se lo desideri, puoi utilizzare prodotti specifici ad alto potere sgrassante per rimuovere il grasso, nel qual caso dovresti leggere le istruzioni per il prodotto sgrassante e seguire i consigli per l'uso. Non mettere filtri bagnati nella cappa, assicurarsi che siano completamente asciutti prima di rimetterli. Non utilizzare pagliette abrasive o metalliche che possano graffiare le superfici, utilizzare prodotti specifici per grasso. Per inserire i filtri nella cappa, far combaciare le linguette fisse (quelle opposte al fermo) nelle scanalature della cappa, quindi premere le linguette di fermo e far scattare il filtro in posizione rilasciando le linguette di fermo. Assicurati che i filtri siano adeguatamente conservati.

SOSTITUZIONE LAMPADINE LED

Le lampadine LED della cappa devono essere sostituite solo da un Servizio Tecnico Ufficiale o da personale qualificato. Per cambiare le lampadine a LED:

1. Prima di procedere con la sostituzione delle lampadine a LED, scollegare

la cappa dalla rete elettrica, spegnere il sezionatore onnipolare o staccare la spina dalla presa di corrente.

2. Rimuovere i filtri per accedere all'interno della cappa.

3. Le lampadine sono trattenute da piastre a pressione, quindi premendo

leggermente sul lato interno verso l'esterno, la lampadina uscirà, quindi scollegare il connettore di alimentazione dalla lampadina per poterla estrarre completamente.

4. Inserire la nuova lampadina esercitando una leggera pressione e

ricollegare il connettore di alimentazione. Nota: utilizzare accessori originali, altrimenti potrebbe danneggiare la cappa e la garanzia non sarà valida.8 INSTALLAZIONE Ricordare che… Prima di procedere con l'installazione, la cappa aspirante deve essere scollegata dalla rete elettrica, spegnere il sezionatore onnipolare o scollegarla dalla presa di rete. La cappa deve essere posizionata appena sotto il foro uscita fumi cucina, per ottenere le migliori prestazioni l'altezza ottimale della cappa rispetto al piano di lavoro deve essere compresa tra 65 e 75 cm.

1. Installazione della staffa della cappa da cucina

a) Con l'aiuto di una livella segnare i quattro fori B del supporto D.La distanza A deve essere l'altezza consigliata (da 65 a 75 cm) più l'altezza della cappa, cioè bisogna aggiungere i centimetri necessari affinché quando la cappa è appesa al supporto, si trova all'altezza consigliata (da 65 a 75 cm) dal piano di lavoro. b) Praticare quattro fori Ø 10 mm nei contrassegni B. c) Inserire le spine in dotazione C. d) Fissare la staffa D e fissarla al muro utilizzando le viti E in dotazione9

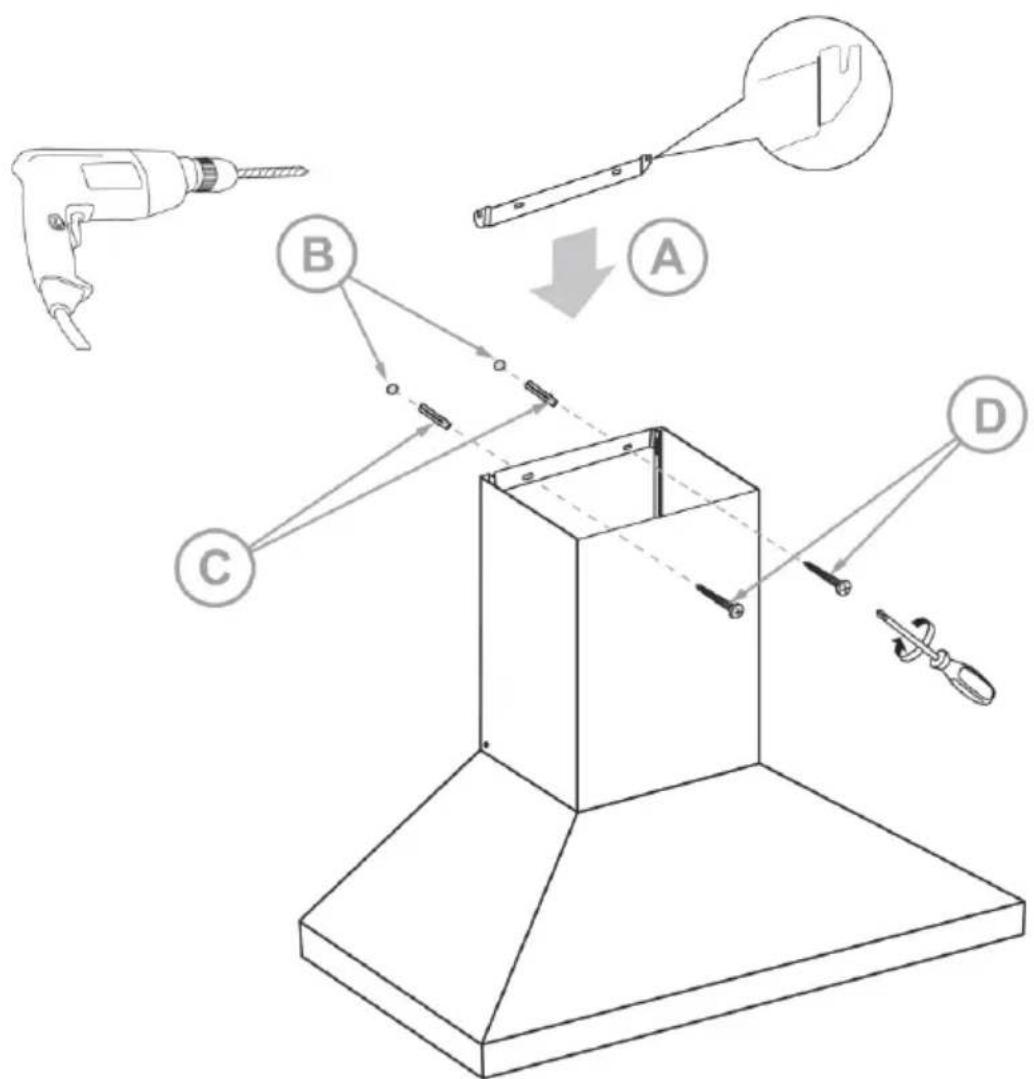

2. Installazione dei supporti camino (prima sezione)

Il camino della cappa aspirante è composto da due pezzi, che si inseriscono uno dentro l'altro per adattarsi all'altezza tra il soffitto e il corpo principale della cappa aspirante. a) Posizionare il primo tratto di camino (quello senza sfiati) in modo che i fori delle viti siano in basso. b) Inserire il supporto A all'interno del camino, facendo combaciare le linguette del supporto con le asole poste all'interno del camino. c) Segnare i due fori B della staffa camino. d) Praticare due fori Ø 10 mm nei contrassegni B. e) Inserire le spine in dotazione C. f) Attaccare la staffa e fissarla alla parete utilizzando le viti D in dotazione.10

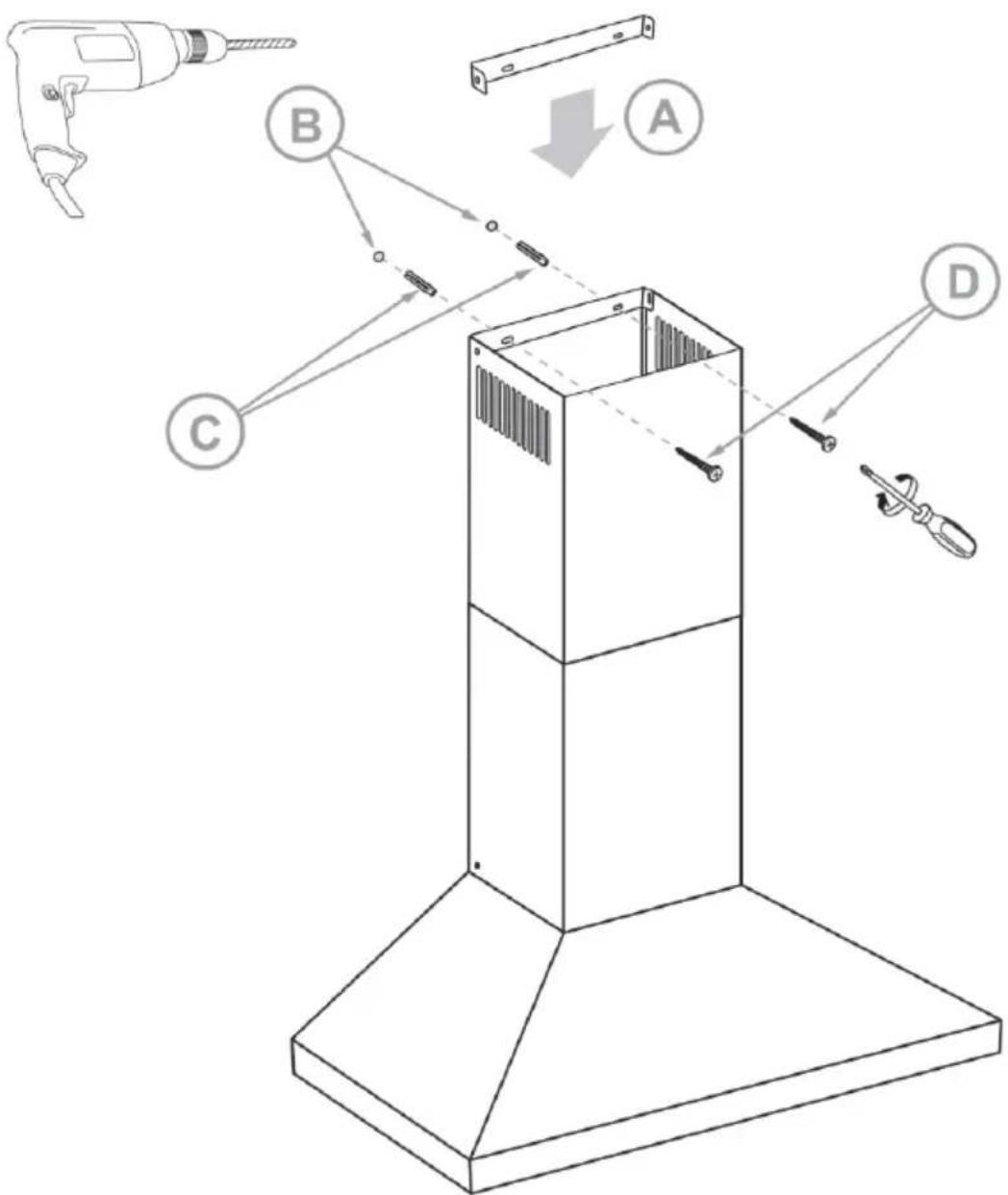

3. Installazione dei supporti camino (seconda sezione)

a) Posizionare la seconda sezione del camino e allinearla alla prima sezione del camino, segnare la sua posizione sulla parete vicino al soffitto, quindi rimuovere le due sezioni del camino e posizionare la staffa A. b) Segnare i due fori B della staffa camino. c) Praticare due fori Ø 10 mm nei segni B. d) Inserire i tappi in dotazione C. e) Attaccare la staffa e fissarla alla parete utilizzando le viti D in dotazione.11

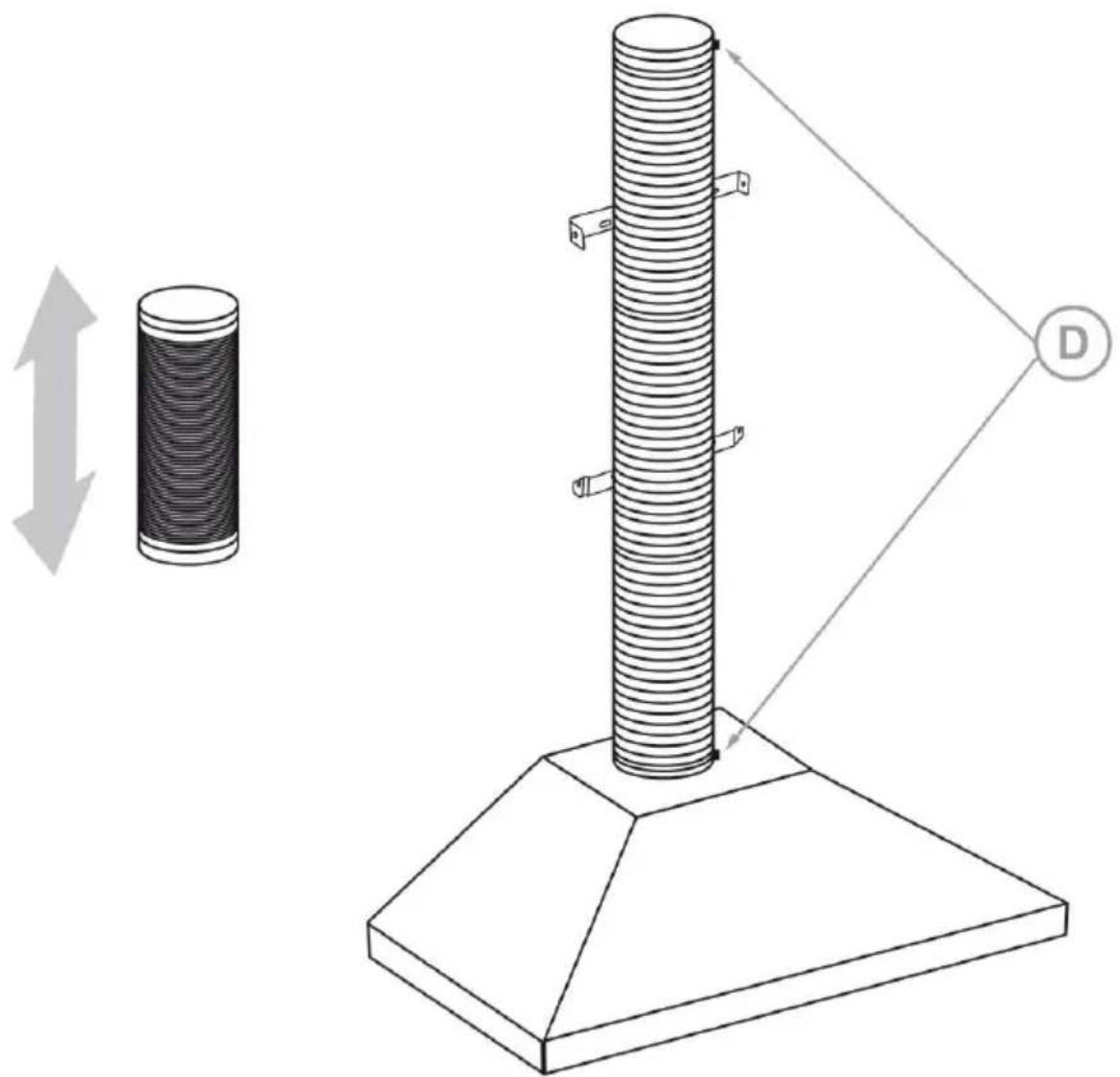

4. Installazione del tubo di evacuazione estensibile

Il tubo di evacuazione estensibile ha un diametro di 150 mm, se il foro di uscita fumi ha un diametro diverso, sarà necessario collegare un adattatore idoneo al diametro richiesto. a) Una volta installati i supporti camino, rimuovere le due sezioni del camino. b) Allungare il tubo estensibile e portarlo dal corpo principale della cappa all'uscita fumi a soffitto. c) Per fissare il tubo è possibile utilizzare fascette in plastica o fascette metalliche D. È inoltre possibile utilizzare silicone o pasta adesiva per fissare e migliorare la tenuta.12

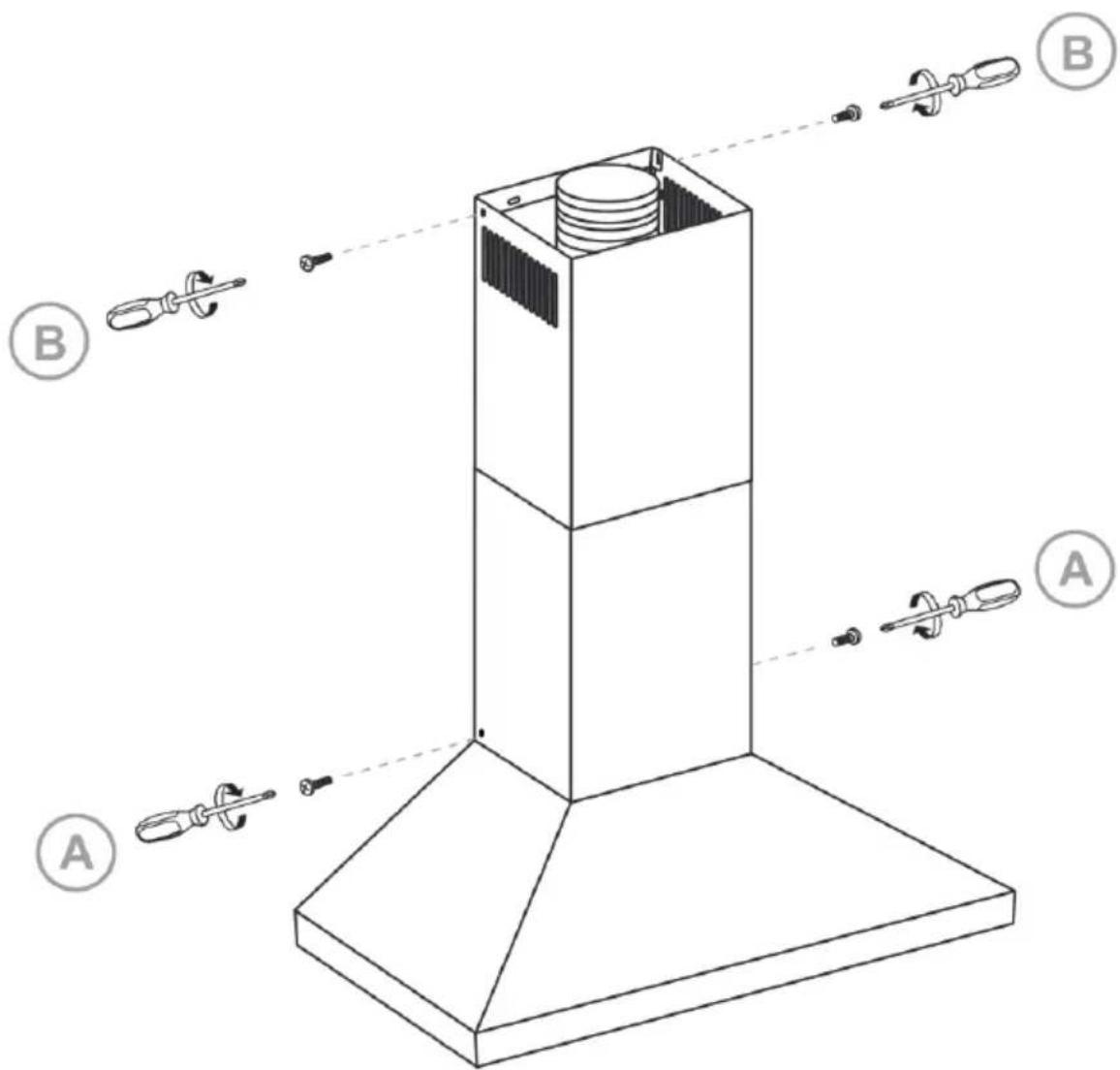

5. Posizionamento delle sezioni che formano il camino

a) Collegare o collegare la cappa da cucina alla presa di corrente e accendere l'interruttore di isolamento onnipolare. b) Verificare che la cappa aspirante funzioni correttamente. c) Agganciare la prima sezione del camino e fissarla alla cappa utilizzando le viti A in dotazione. d) Inserire la seconda sezione del camino in modo che sia inserita all'interno della prima sezione del camino e sia incollata al soffitto, quindi fissarla al supporto mediante le viti B in dotazione13 CARATTERISTICHE TECNICHE Tensione di alimentazione 220-240 V ~ 50 Hz Consumo massimo 193 W. Capacità di aspirazione 700 m³ / h Potenza motore 190 W. Illuminazione LED 2 x 1,5 W. Numero di velocità di estrazione 3 Classe energetica B (nel range da A +++ a D) Classe di efficienza del fluido dinamico A Classe di efficienza luminosa A Classe di efficienza di filtraggio dei grassi D Livello sonoro ≤ 68 dB Diametro uscita aria 150 mm Ø Misura 895 x 497 x 1040 mm Peso 16,95 Kg

Le specifiche tecniche sono soggette a modifiche senza preavviso. Questo prodotto è conforme alle Direttive Europee 2014/30/EU (EMC) sulla compatibilità elettromagnetica, e 2014/35 /EU (LVD) bassa tensione di sicurezza. "MX, MX ONDA" e loghi sono marchi registrati di MX ONDA, S.A. registrati MX ONDA, S. A. C / Matabueyes, 7 nave 1A 19171 - Cabanillas del Campo (Guadalajara - Spagna)

Telefono di informazione e di servicio: [phone]
