Tipo di prodotto	Cappa murale decorativa
Marca	Mx Onda
Modello	MXCDP2686
Dimensioni (L × P × A)	895 × 505 × 923 mm
Peso	12,25 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Consumo massimo	193 W
Potenza motore	190 W
Capacità di estrazione	700 m³/h
Livello sonoro	≤ 68 dB
Numero di velocità	3 velocità
Classe energetica	B
Illuminazione	LED 2 × 1,5 W
Filtri	Filtri in alluminio con 5 livelli di filtrazione
Diametro uscita aria	150 mm
Materiale	Acciaio inossidabile (corpo e camino)
Comandi	Touch con avviso acustico
Funzioni aggiuntive	Orologio digitale 24 ore, timer di spegnimento automatico (fino a 60 min), modalità spegnimento rapido 3 min
Manutenzione e pulizia	Pulire con un panno umido e sapone sgrassante; filtri lavabili in lavastoviglie
Sicurezza	Spegnimento automatico, valvola anti-ritorno, messa a terra obbligatoria
Ricambi e riparabilità	Lampadine LED sostituibili da un professionista; filtri disponibili
Informazioni generali	Garanzia soggetta a uso domestico conforme; assistenza tecnica MX ONDA

Domande frequenti - MXCDP2686 Mx Onda

Qual è l'altezza minima di installazione sopra il piano cottura?

La parte inferiore della cappa deve trovarsi a un'altezza minima di 65 cm dal piano cottura. Per un piano a gas, rispettare la distanza indicata nel manuale del piano.

Come pulire i filtri in alluminio?

Rimuovere i filtri premendo le linguette di tenuta. Immergerli in acqua calda con sapone sgrassante, sciacquare e asciugare completamente prima di rimetterli in posizione. È possibile utilizzare anche un prodotto sgrassante specifico.

Come sostituire le lampadine LED?

Scollegare la cappa. Rimuovere i filtri per accedere alle lampadine. Premere leggermente la lampadina verso l'esterno per liberarla, quindi scollegare il connettore. Inserire la nuova lampadina originale esercitando una leggera pressione e ricollegare. Solo un servizio tecnico autorizzato può effettuare questa sostituzione.

Come impostare l'orologio?

Cappa spenta, premere il pulsante 4 ( ) finché le cifre delle ore non lampeggiano. Utilizzare il pulsante 3 ( ) per impostare l'ora. Premere nuovamente il pulsante 4 per impostare i minuti, quindi attendere 5 secondi per memorizzare.

Come utilizzare il timer di spegnimento automatico?

Per uno spegnimento rapido (3 min): cappa accesa, premere brevemente il pulsante 1 (Ⓞ). Per uno spegnimento programmabile (da 10 a 60 min): tenere premuto il pulsante 3 ( ) finché l'orologio non lampeggia, quindi premere più volte il pulsante 3 per aumentare il tempo. Attendere 3 secondi per confermare.

Posso usare la cappa con un piano a gas?

Sì, ma la cucina deve essere ben ventilata. La depressione creata dalla cappa non deve superare 4 Pa. Rispettare una distanza minima di 65 cm (o più se specificato nel manuale del piano). Non lasciare mai fiamme libere sotto la cappa.

Qual è il livello sonoro della cappa?

Il livello sonoro è inferiore o uguale a 68 dB, misurato alla massima potenza di estrazione.

Qual è la classe energetica di questo apparecchio?

La cappa è classificata B sulla scala da A+++ a D, con efficienza dinamica dei fluidi di classe A ed efficienza luminosa di classe A.

Dove trovare ricambi o assistenza tecnica?

Contattare il servizio ufficiale MX ONDA al [phone] o via email a [e-mail]. Utilizzare solo accessori originali.

Cosa fare in caso di blackout?

L'orologio verrà azzerato alle 12:00. Dovrai reimpostarlo. In caso di anomalia persistente, non riparare da solo, contatta il servizio tecnico autorizzato.

MANUALE UTENTE MXCDP2686 Mx Onda

MANUALE D'USO E INSTALLAZIONE

MxOnda

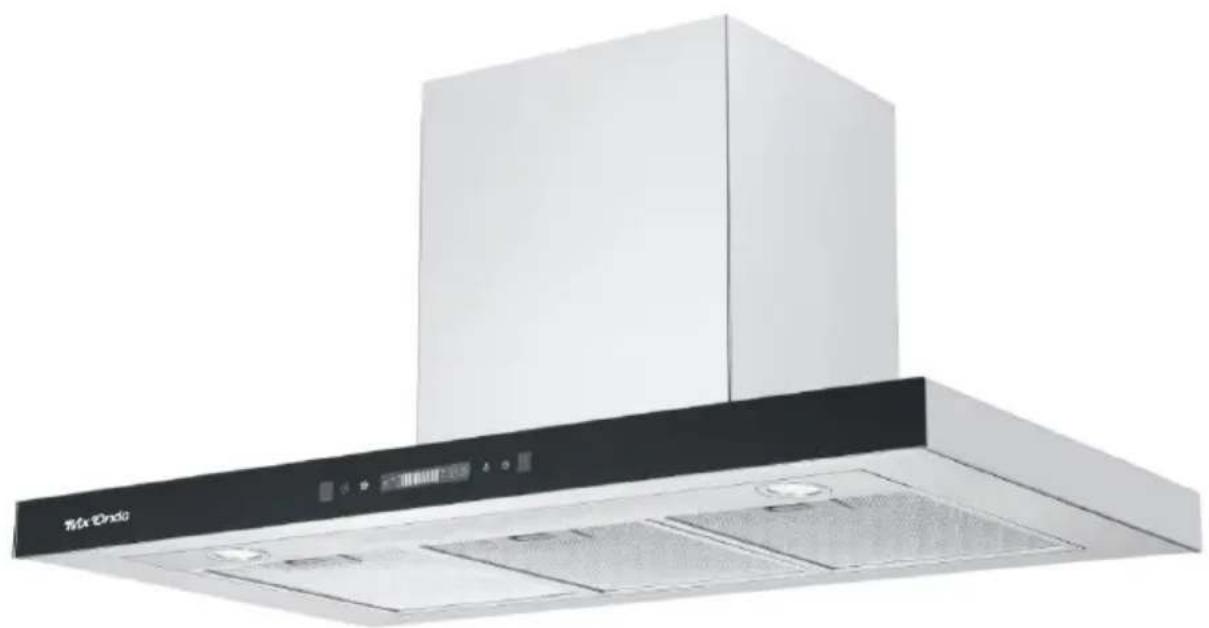

CAPPA ASPIRANTE DECORATIVA A PARETE

MODELLO: MX-CDP2686

CE

PRIMA DI UTILIZZARE IL MANUALE DI LEGGERE ATTENTAMENTE

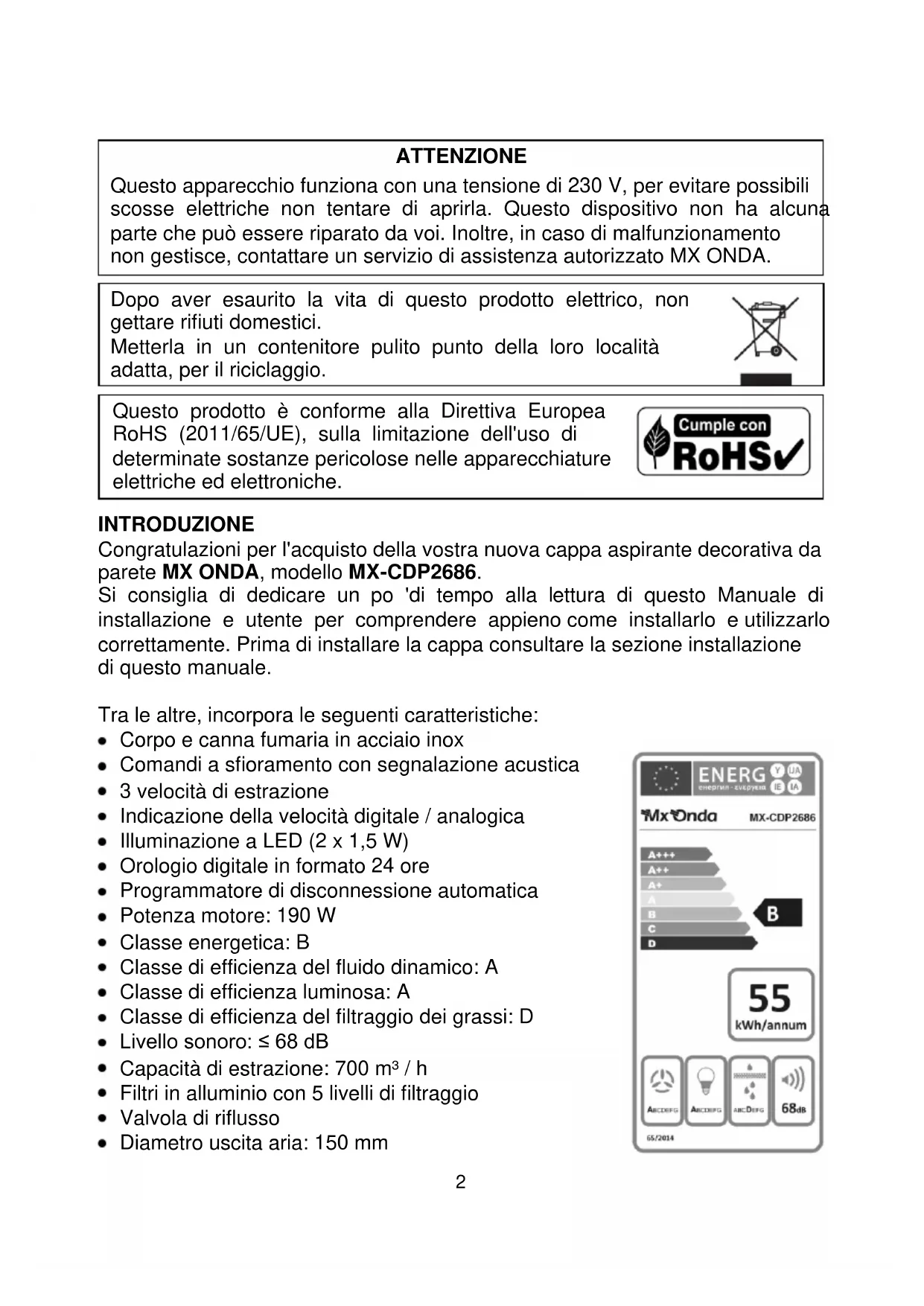

ATTENZIONE

Questo appearecchio funzione con una tensione di 230 V, per evitare possibili scosse elettriche non tentare di aprirla. Questo dispositivo non ha alcuna parte che può essere riparato da voi. Inoltre, in caso di malfunzionamento non gestisce, contattare un servizio di assistenza autorizzato MX ONDA.

Dopo aver esaurito la vita di quello prodotto elettrico, nongettare rifiuti domestici.

Metterla in un contentatore pulito punto della loro località adatta, per il ricericlaggio.

Questo prodotto è conforme alla Direttiva Europea RoHS (2011/65/UE), sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

INTRODUZIONE

Congratulations per l'acquisto della vostra nuova cappa aspirante decorativa da parete MX ONDA, modello MX-CDP2686.

Si consiglia di dedicare un po 'di tempo allalettura di甚么 Manuale di installatione et utente per comprehende appieno come installarlo eutilizzarlo correttamente. Prima di installare la cappa consultare la sezione installatione di甚么 manuale.

Tra le autre, incorpora le seguenti caratteristiche:

Corpo e canna fumaria in acciaio inox
Comandi a sfioramento con segnalazione acustica
3 velocità di estrazione
- Indicazione della velocità digitale / analogica
- Illuminazione a LED (2 x 1,5 W)
- Orologic digitale in formato 24 ore
- Programmatore di disconnessione automatica
- Potenza motore: 190 W
- Classe energetica: B
- Classe di efficienza del fluido dinamico: A
- Classe di efficienza luminosa: A
- Classe di efficienza del filtraggio dei grassi: D
- Livello sonoro: ≤ 68 dB
- Capacità di estrazione: 700m^3 /h
- Filtri in alluminio con 5 livelli di filtraggio
Valvola di riflusso
Diametro uscita aria: 150~mm

PRIMA DI COLLEGARE L'APPARECCHIO

La tua sicurezza è importante per nei. Leggere attendamente tutte le istruzioni di sicurezza prima di utilizzato e installare la cappa e conservare quello manuale utente e di INSTALLazione per riferimento futuro.

• Dopo aver molto l'imballo, verificare che l'apparecchio non sia danneggiato. In caso di dubbio non installarlo e contattare il personale di supporto technique.
• Tenere i materiali di imballaggio (sacchetti, pezzi di polistirolo, ecc.) Fuori alla portata dei bambini, in quanto potenziale fonte di pericolo.
• Verificare che la tensione della presa elettrica sia 220 - 240V 50~Hz e che sua collegata a terra. La sicurezza elettrica di questo appearecchio è garantita solo se collegato ad una presa con efficace collegamento di terra, secondo le vigenti norme di sicurezza.
• Il produttore declina agli responsabilità per dani derivati alla mancanza di messa a terra dell'impianto. In caso di dubbio, consultare un professionista.
• Questo apparecchio deve essere collegato a un circuito che incorpori un interrottore di isolamento onnipolare che fornisce una disconnessione totale alla rete elettrica.
• Se il collegamento elettrico viene effettuato con la spina di rete e rimane accessibile dopo l'installazione, non sare necessario installare un circuito che incorpore un sezonatore.
• Il tubo di scarico della cappa non deve essere collegato al condotto di scarico fumi di apparecchi alimentati a gas o altri combustibili.
• Non collegare il tubo di scarico della cappa al condotto di ventilazione o aria calda.

• La parte inferiore della cappa deve trovari ad un'altezza minima di 65 cm dal piano cottura. Se si deve utilizzato un piano cottura a gas e nelle istruzioni di installmente è individata una distanza maggiore, è necessario rispetto tale distanza.

• Per migliorare l'evacuatione e le prestazioni della cappa, si consiglia di Maintainere il tubo flessibile il più corto possibile ed evitare angoli retti.

• Prima di installare la cappa aspirante verificare le norme e le disposizioni di legge relative alle normative vigenti in materia di evacuationze aria e fumi nella propria zona.
• Per evitare danni alla cappa, utilizzato solo le viti in dotazione.
• Il produttore declina agli responsabilità per danni e lesioni derivanti da installazione impropria, uso improprio o sconsiderato dell'apparecchio

IMPORTANT ISTRUZIONI DI SICUREZZA

• A causa dell'aspirazione di aria calda e fumo alla cucina, la cappa e le sue parti accessibili sono divertare molto calde.
• Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con disponà fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, se supervisionati o istruiti sull'uso sicuro del dispositivo e se comprendono i pericoli coinvolti, e se hanno la supervisione di una persona responsable della loro sicurezza.
• I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere sequite dai bambini.
• La cucina deve ave una ventilazione adeguata se la cappa aspirante viene utilizzata insieme a fornelli a gas o altri combustibili.
• Non lasciare fiamme libero, ad esempio una zona di cottura a gasenza contentitore o cibi fiammeggianti quando la cappa aspirante è in funzione.
• Per evitare il rischio di incendio e migliorare le prestazioni, pulire regolarmente i filtri nonché l'interno della cappa, l'accumulo di grasso sui filtri riduce il flusso d'aria.

• Durante l'installazione, la pulizia o la manutenzione della cappa aspirante, l'alimentazione elettrica deve essere interrotta (sezionatore in posizione spento o la cappa staccata alla presa di rete).

• NON utilizzato MAI la cappa alla i filtri o se sonoccessivamente unti.

• NON lasciare pentole o contentitori di olio incustoditi durante l'uso, poiché l'olio più riscaldarsi e prendere fuoco.
• Per evitare lesioni durante l'installazione o la pulizia, usare la massima cautela e prestare attenzione ai bordi taglienti all'interno della cappa (indossare guanti).
• Quando la cappa aspirante e gli elettrodomestici da cucina che funzionano a gas o altri combustibile sono in funzione contemporaneamente, la pressione negativa in cucina non deve superare i 4 Pa (4 x 10-5 Bar).
• Non riparare o sostituire alcuna parte dell'apparecchio se non espressamente raccomandato nel manuale. Tutti gli altri servizi devono essere eseguita da un technician补水ificato.
• Non utilizzato pagliette o altri prodotti abrasivi per pulire la cappa e non utilizzato pulitrici a vapore poiché potrebbero danneggiare le parti elettriche ed elettroniche.
• In caso di guasto, anomalia, se la spina, il cavo di alimentazione o altre parti molto deterioramento, non collegare l'apparecchio e non tentare di ripararlo da soli. Contatta il servizio technique MX ONDA più vicino.
• Questo appearecchio è progettato esclusivamente per uso domestico, non professionale. MX ONDA non si assume alcuna responsabilità e la garanzia non sareva valida in caso di uso improprio o mancato rispetto delle istruzioni.

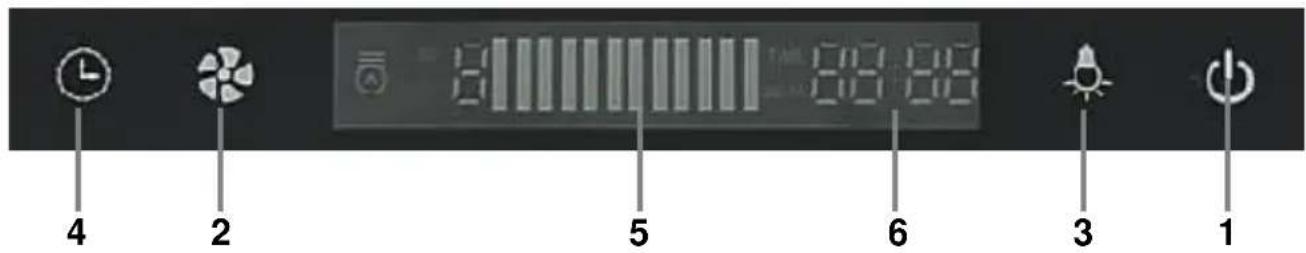

PANNELLO DI CONTROLLO

1. Pulsante e spia accensione / spegnimento cappa aspirante.
2. Pulsante di selezione della velocità di estrazione.
3. Pulsante di accensione / spegnimento della luce.
4. Impostazione dell'orologio.
5. Indicatore digitale della velocità di estrazione selezionata.
6. Orologio e ora della disconnessione automatica.

• I controlled rispondono al tocco, quando non è necessario applicare alcuna pressione.
  Utilizzare l'intera parte del polpastrello, non la punta.
• Assicurarsi che i controlli siano sempre puliti e asciutti.
  • Anche un sottile strato d'acqua cui renderere difficile il funzionamento dei comandi.

IMPOSTARE L'OROLOGIO

L'orologio di但这a unità è progettato perindicare l'ora nel formato "24 ore". Per impostare l'ora, seguire la procedura seguente:

1. La cappa delve essere spenta.
2. Toccare il pulsante 4 (e le cifre dell'ora inizieranno a lampeggiare.
3. Toccare ripetutamente il pulsante 3 (A) e impostare l'ora corrente.
4. Toccare il pulsante 4 (L) e le cifre dei minuti lampeggeranno.
5. Toccare ripetutamente il pulsante 3 (A) e impostare i minuti.
6. Dopo aver impostato l'ora e i minuti, attendere che trascorrano 5 secondi除去 toccare alcun pulsante o toccare il pulsante 4 ( ) per memorizzare l'ora.

Nota:

In caso di mancanza di corrente o quando la cappa viene scollegata alla rete di alimentazione, l'ora corrente verrà immediatamente cancellata. Una volta ripristinata l'alimentazione, il display migliorà le cifre “12:00” quando sare necessario impostare nuovamente l'orologio.

UTILIZZO DELLA CAPPA ASPIRANTE

Si consiglia, quale minuto prima di iniziare a cucinare, di accendere la cappa aspirante in modo da create un flusso d'aria costante, il flusso d'aria evitera la distribuzione di fumo e odori nei diversi ambienti.

1. Per accendere la cappa aspirante, toccare il pulsante 1 ( Ⓞ ), quello pulsante si illuminerà e verra emesso un segnale acusticoindicante che la cappa è accesa.
2. Toccare per un momento il pulsante 2 ( ) e il motore funzionera alla massima velocità, l'indicatore 5 visualizzera la velocità digitalmente “ 3 ” e analogica ( ).
3. Toccare di nuovo il pulsante 2 ( ) per selezionare la velocità media, l'indicatore 5 migliorà la velocità digitalmente “ 2 ” e analogica ( ).
4. Per selezionare la velocità minima, toccare nuovamente il pulsante 2 (e l'indicatore 5 migliorà la velocità digitalmente " 1 " e analogica ).
5. Toccando nuovamente il pulsante 2 (il motore si spegnerà.
6. Per spegnere la cappa aspirante, toccare il pulsante 1 ( Ⓞ ), quello pulsante si spegnerà e verrà emesso un segnale acusticoindicante che la cappa è stata spenta.

Illuminazione cappa aspirante

Indipendentelemente dal fatto che la cappa sia spenta o accesa, toccare ripeturamente il pulsante 3 ( ) per accendere o spegnere l'illuminazione della cappa.

Timer di spegnimento automatico

Si consiglia, al termine della cottura, di lasciare in funzione per quale minuto la cappa aspirante in modo da eliminare eventuali trace di fumo e odori che rimangono in cucina. Questa cappa aspirante incorpora un sistema di disconnessione automatica, che si spegne automaticamente dopo un duro tempo. Per disattivare il timer di spegnimento e spegnere la cappa, toccare il pulsante on / off 1 ( Ⓞ).

Modalità di spegnimento automatico rapido

In esta modalità il tempo di spegnimento automatico è di 3 minuti.

Con cappa accesa e motore acceso, toccare momentaneamente il pulsante di accensione/spegnimento 1 (O), l'illuminazione di quello pulsante lampeggerà, verrà emesso un segnale acustico e l'orologio 6 mosterea l'orario di spegnimento automatico, trascorso l'orario è trascorso, la cappa si spegnerà automaticamente.

Arresto automatico programmabile

In questa modalità è possibile programmare lo spegnimento automatico da 10 minuti a 60 minuti, a passi di 10 minuti.

Con la cappa aspirante accesa e il motore acceso, toccare e tenere premuto il dito sul pulsante di accensione / spegnimento della spia 3 ( ), verrà emesso un segnale acustico e l'orologio 6 lampeggerà l'ora di spegnimento "10:00" dieci minuti.

Quando il tempo di spegnimento lampeggia, toccando ripetutamente il pulsante 3 (A) si aumento il tempo di spegnimento.

Dopo aver scelto il tempo di spegnimento, attendere 3 secondienza toccare alcun pulsante e il timer di spegnimento inizierà.

PULIZIA E MANUTENZIONE

Prima della pulizia scollegare la cappa aspirante alla rete elettrica, spegnere il sezonatore onnipolare o staccare la spina alla presa di corrente.

Pulizia dell'esterno e dell'interno della cappa

Pulire l'esterno e l'interno con un panno umido con acqua tiepida e sapone sgrassante, quindi asciugarli accuratamente.

Non utilizzare pagliette, alcohol o prodotti abrasivi e non permettere che l'apparecchio venga a contatto con agenti volatili come benzina, solventi, insetticidi, ecc.

Pulizia dei filtri

Per rimuovere i filtri, premere le linguette di ritenzione e tirare delicatamente i filtri verso il basso.

Immergere i filtri in acqua calda con sapone sgrassante e lasciare agire la soluzione, quindi sciacquare i filtri con acqua calda e lasciarli asciugare.

Se lo desideri, puoi utilizzare prodotti specifici ad alto potere sgrassante per rimuovere il grasso, nel qual caso dovresti leggere le istruzioni per il prodotto sgrassante e seguire i consigli per l'uso.

Non mettere filtri bagnati nella cappa, assicurarsi che siano completamente asciutti prima di rimetterli.

Non utilizzato pagliette abrasive o metalliche che possano graffiare le superfici, utilizzato prodotti specifici per grasso.

Per inseire i filtri nella cappa, far combacciare le linguette fisse (quelle opposete al fermo) nelle scanalature della cappa, quando premere le linguette di fermo e far scattare il filtro in posizione rilasciendo le linguette di fermo. Assicurati che i filtri siano adeguatamente conservati.

INSTALLAZIONE

Ricordare che... Prima di procedere con l'installazione, la cappa aspirante deve essere scollegata alla rete elettrica, spegnere il sezionatore onnipolare o scollegarla alla presa di rete.

La cappa deve essere posizonata appena sotto il foro uscita fumi cucina, per ottenere le migliori prestazioni l'altezza ottimale della cappa rispetto al piano di lavoro deve essere compresa tra 65 e 75 cm.

1. Installazione della staffa della cappa da cucina

a) Con l'aiuto di una livella segnare i quattro fori B del supporto D.La distanza A delve essere l'altezza consigliata (da 65 a 75 cm) più l'altezza della cappa,cioè bisogna aggiungere i centimetri necessari affinché quando la cappa è appesa al supporto, si trova all'altezza consigliata (da 65 a 75 cm) dal piano di lavoro.
b) Praticare quattro fori 10mm nei contrassegni B.
c) Inserire le spine in dotazione C.
d) Fissare la staffa D e fissarla al muro utilizzato le viti E in dotazione

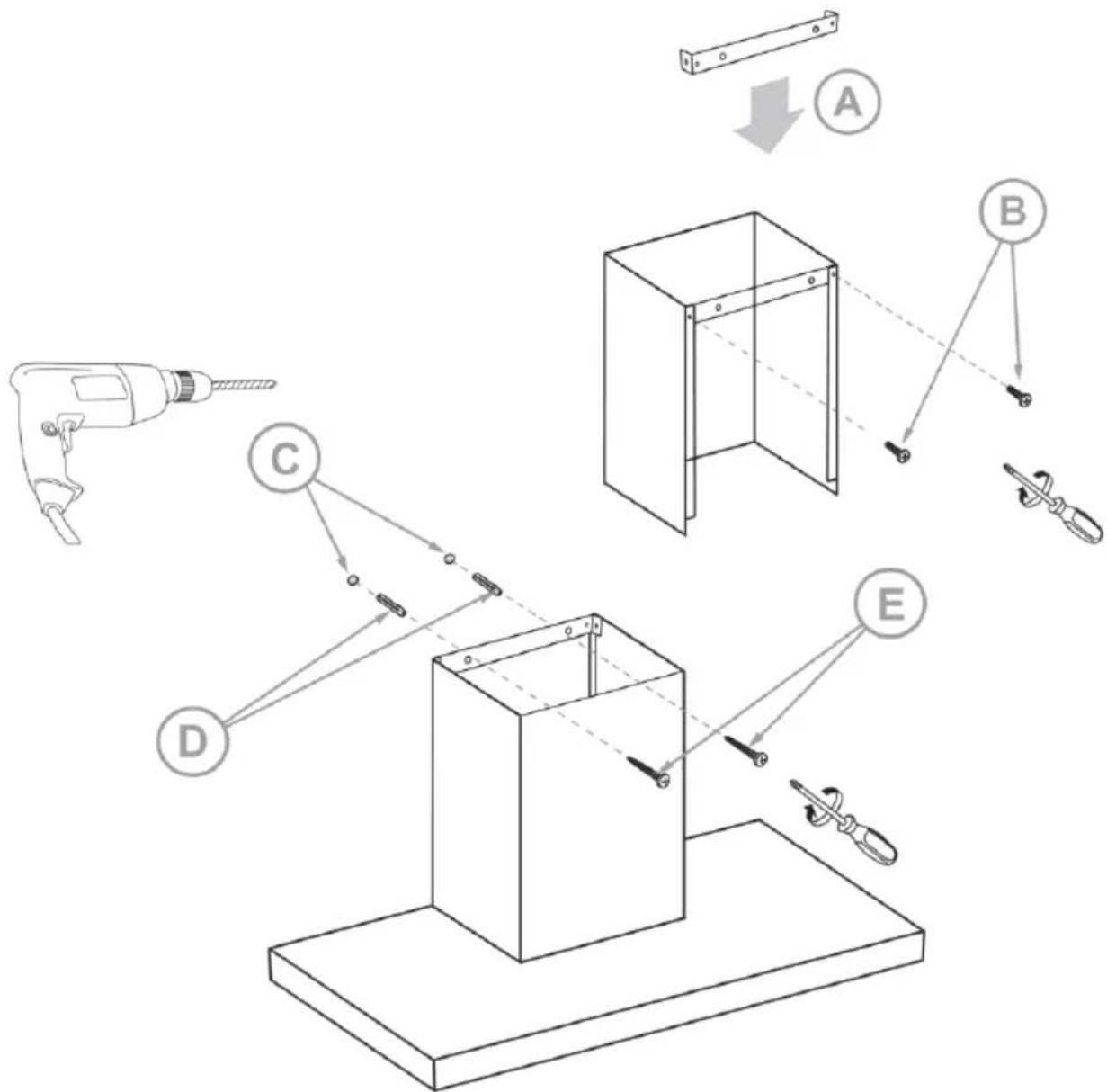

2. Installazione dei supporti camino (prima sezione)

Il camino della cappa aspirante è composto da due pezzi, che si insertiscono uno dentro l'altro per adattarsi all'altezza tra il soffitto e il corpo principale della cappa aspirante.

a) Fissare la staffa A utilizzato le viti filettate metriche B al primo tratto del camino (quello alla griglie di aerazione).
b) Inserire la prima sezione del camino nel corso principale della cappa aspirante, assicurandosi che sua correttamente montata.
c)Segnare i due fori C della staffa camino.
d) Praticare due fori 10 mm nei segni C.
e) Inserire i tappi in dotazione D.
f) Posizione are il primo tratto di canna fumaria con il supporto e fissarlo al muro utilizzato le viti E in dotazione.

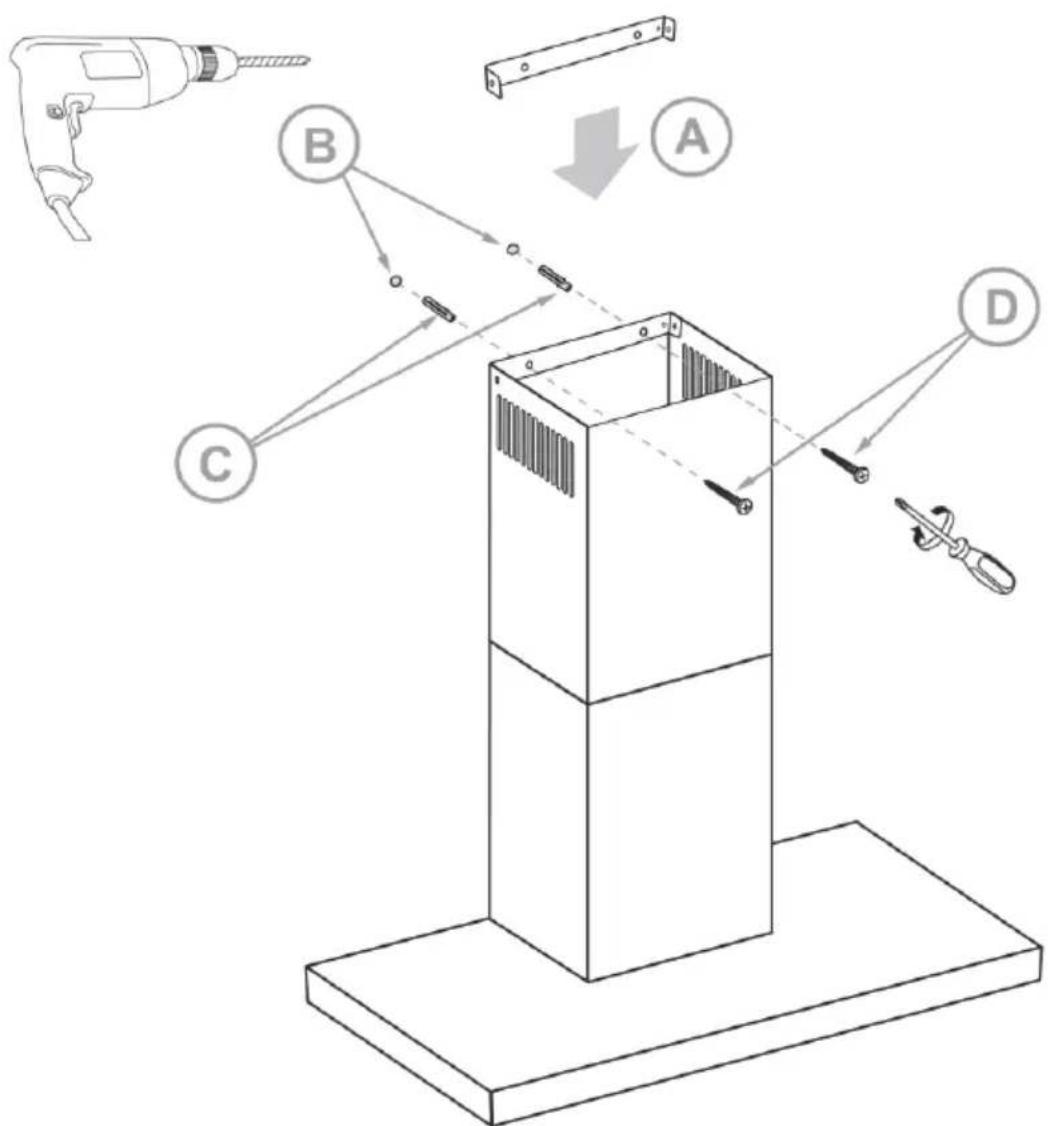

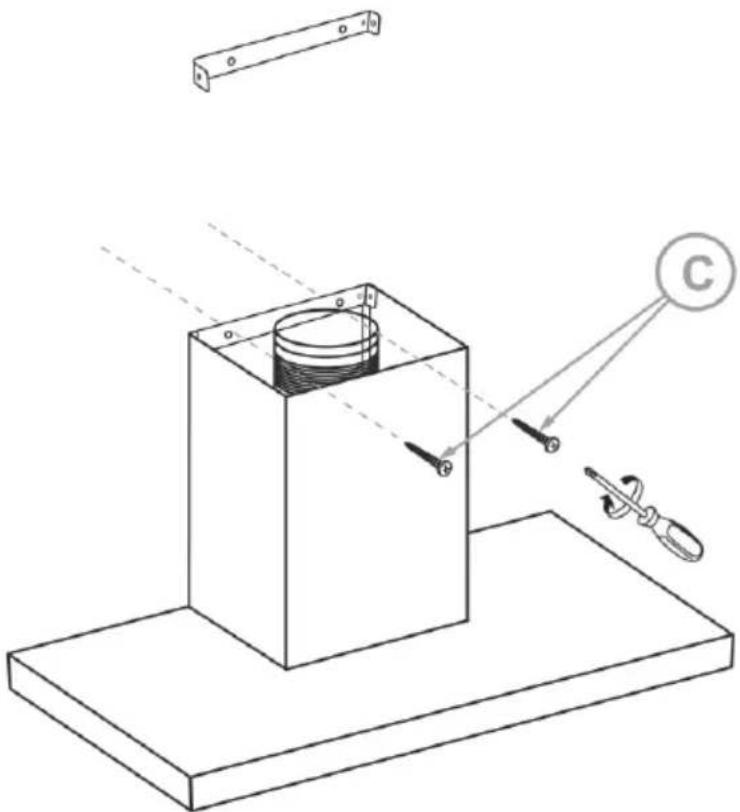

3. Installazione dei supporti camino (seconda sezione)

a) Posizione are la seconda sezione del camino e allinearla alla prima sezione del camino, segnare la sua posizione sulla parete vicino al soffitto, quando rimuovere le duesezioni del camino e posizionare la staffa A.
b)Segnare i due fori B della staffa camino.
c) Praticare due fori 10 mm nei segni B.
d) Inserire i tappi in dotazione C.
e) Attaccare la staffa e fissarla alla parete utilizzato le viti in dotazione D

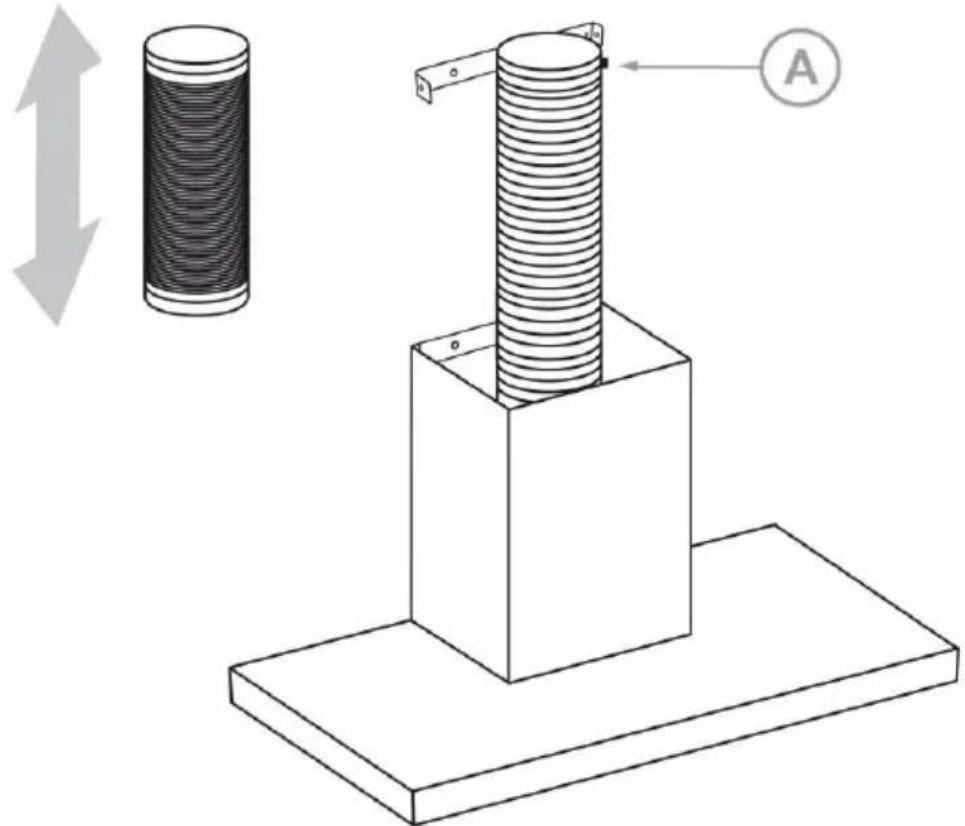

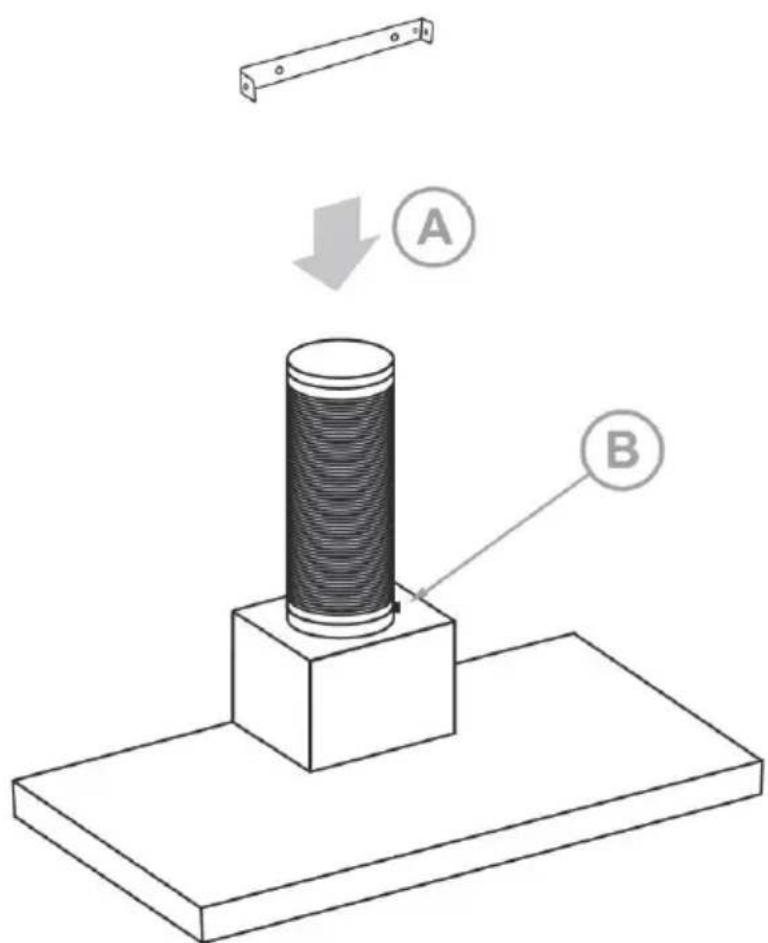

4. Installazione del tubo di evacuatione estensibile

Il tubo di evacuatione estensibile ha un diametro di 150~mm , se il foro di uscita fumi ha un diametro diverso, sare necessario collegare un adattatore idoneo al diametro richiesto.

a) Una volta installato il supporto superiore del camino, rimuovere le duesezioni del camino.
b) Senza allungare il tubo flessibile A, fissarlo all'uscita della cappa aspirante, è possibile utilizzato fascette in plastica o fascette metalliche B. É inoltre possibile utilizzato pasta siliconica o adesiva per fissare e migliorare la tenuta.

c) Collegare o collegare la cappa aspirante alla presa di corrente, se nascosta dal camino. Quindi montare la prima sezione del camino e fissarla al muro utilizzato le viti C.

d) Allungare il tubo di prolunga e portarlo alla cappa alla canna fumaria a soffitto. Per fissare il tubo è possibile utilizzato fascette di plastica o fascette metalliche A. è inoltre possibile utilizzato silicone o pasta adesiva per fissare e migliorare la tenuta.

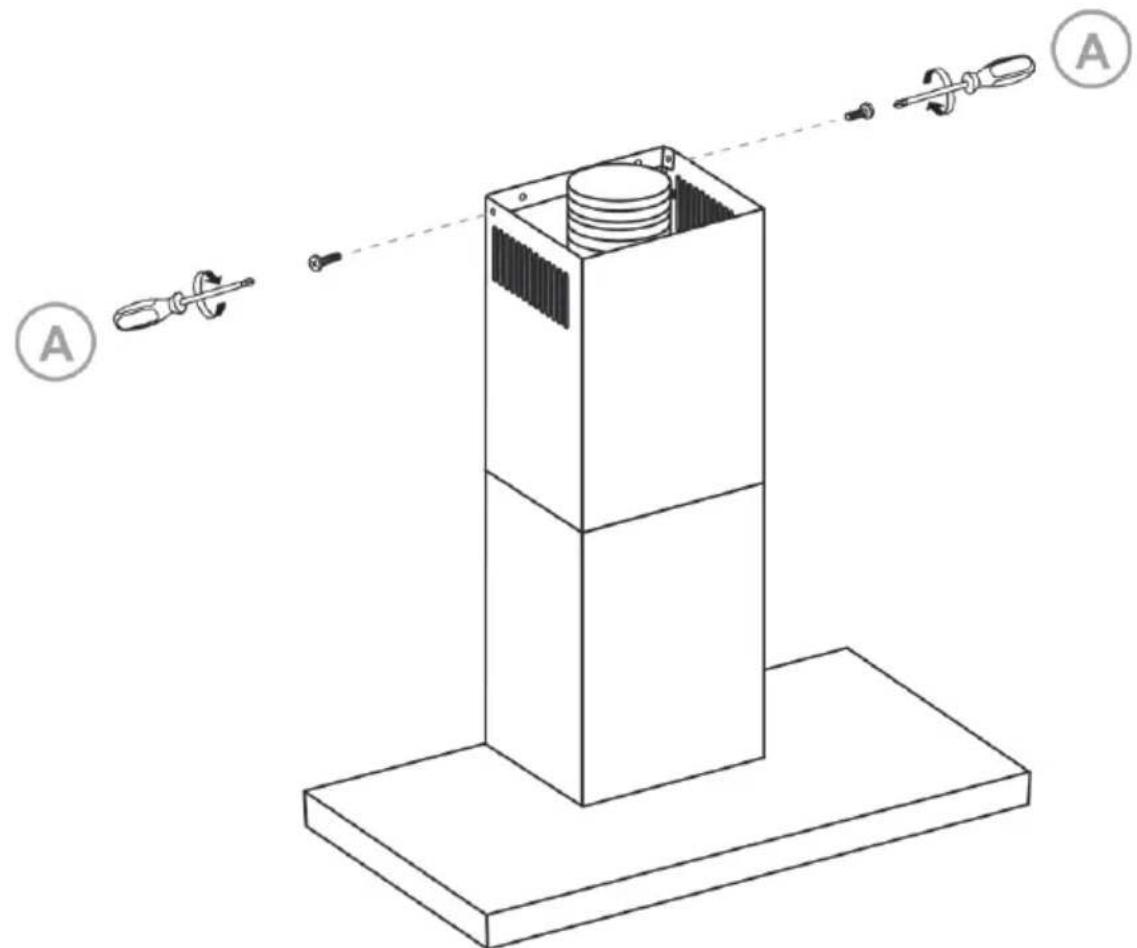

5. Posizionamento dellesezioni che formano il camino

a) Verificare che la cappa aspirante funzioni correttamente.
b) Inserire la seconda sezione del camino in modo che sia inserita all'interno della prima sezione del camino e sua incollata al soffitto, quando fissarla al supporto utilizzato le viti A in dotazione.

SOSTITUZIONE LAMPADINE LED

Le lampadine LED della cappa devono essere sostituite solo da un Servizio Tecnico Ufficiale o da personale qualificato.

Per cancellare le lampadine a LED:

1. Prima di procedere con la sostuzione delle lampadine a LED, scollegare la cappa alla rete elettrica, spegnere il sezonatore onnipolare o staccare la spina alla presa di corrente.
2. Rimuovere i filtri per accedere all'interno della cappa.
3. Le lampadine sono trattuene da piastre a pressione, quindi premendo leggermente sul lato interno verso l'esterno, la lampadina uscirà, quando scollegare il connettore di alimentazione alla lampadina per poterla estrarre completeness.
4. Inserire la nuova lampadina esercitando una leggera pressione e ricollegare il connettore di alimentazione.

Nota: utilisezare accessori originali, altrimenti potrebbe danneggiare la cappa e la garanzia non sare valida.

CARATTERISTICHE TECNICHE

Tensione di alimentazione 220-240 V 50 Hz
Consumo massimo 193 W.
Capacità di aspirazione 700 m³ / h
Potenza motore 190 W.
Illuminatione LED 2 x 1,5 W.
Numero di velocità di estrazione 3
Classe energetica B (nel range da A +++ a D
Classe di efficienza del fluido dinamico A
Classe di efficienza luminosa A
Classe di efficienza di filtraggio dei grassi D
Livello sonoro ≤68 dB
Diametro uscita aria 150 mm Ø
Misura 895 x 505 x 923 mm
Peso 12,25 Kg

Le specifiche tecniche sono soggette a modifiche alla preavviso.

Questo prodotto è conforme alle Direttive Europee 2014/30/EU (EMC) sulla compatibilità elettromagnetica, e 2014/35 /EU (LVD) Bassa tensione di sicurezza.

"MX, MX ONDA" e loghi sono marchi registrati di MX ONDA, S.A. registrati

MX ONDA, S. A.

C / Matabueyes, 7 nave 1A

19171 - Cabanillas del Campo

(Guadalajara - Spagna)

Telefonodi informazione ediservizio: [phone]

E-MAIL: [e-mail]

http://www.mxonda.es

BENUTZER- UND INSTALLATIONSHANDBUCH

Mx Onda

DEKORATIVE DUNSTABZUGSHAUBE AN DER WAND

MODELL: MX-CDP2686

C E

VOR GEBRAUCH SORGFÄLTIG LESEN SIE DIESE

ACHTUNG

Manuale di istruzioni

E-MAIL: [e-mail]

http://www.mxonda.es
