BEDIENUNGSANLEITUNG MXCDP2686 Mx Onda

ACHTUNG Dieses gerät arbeitet mit einer spannung von 230 V, um einen möglichen elektrischen schlag zu vermeiden, versuchen sie nicht, ihn zu öffnen. Dieses gerät hat keinen anteil, der von sich selbst repariert werden können, im falle einer fehlfunktion nicht umgehen, wenden sie sich an ihren autorisierten service MX ONDA. Nachdem das leben dieses elektrischen geräts erschöpft ist, nicht in den hausmüll. Legen sie sie in den entsprechenden behälter aus einem recycling-center in ihrer nähe für das recycling später. Dieses produkt erfüllt die europäische RoHS-richtlinie (2011/65/EU) zur beschränkung der verwendung bestimmter gefährlicher stoffe in elektro- und Elektronikgeräten.

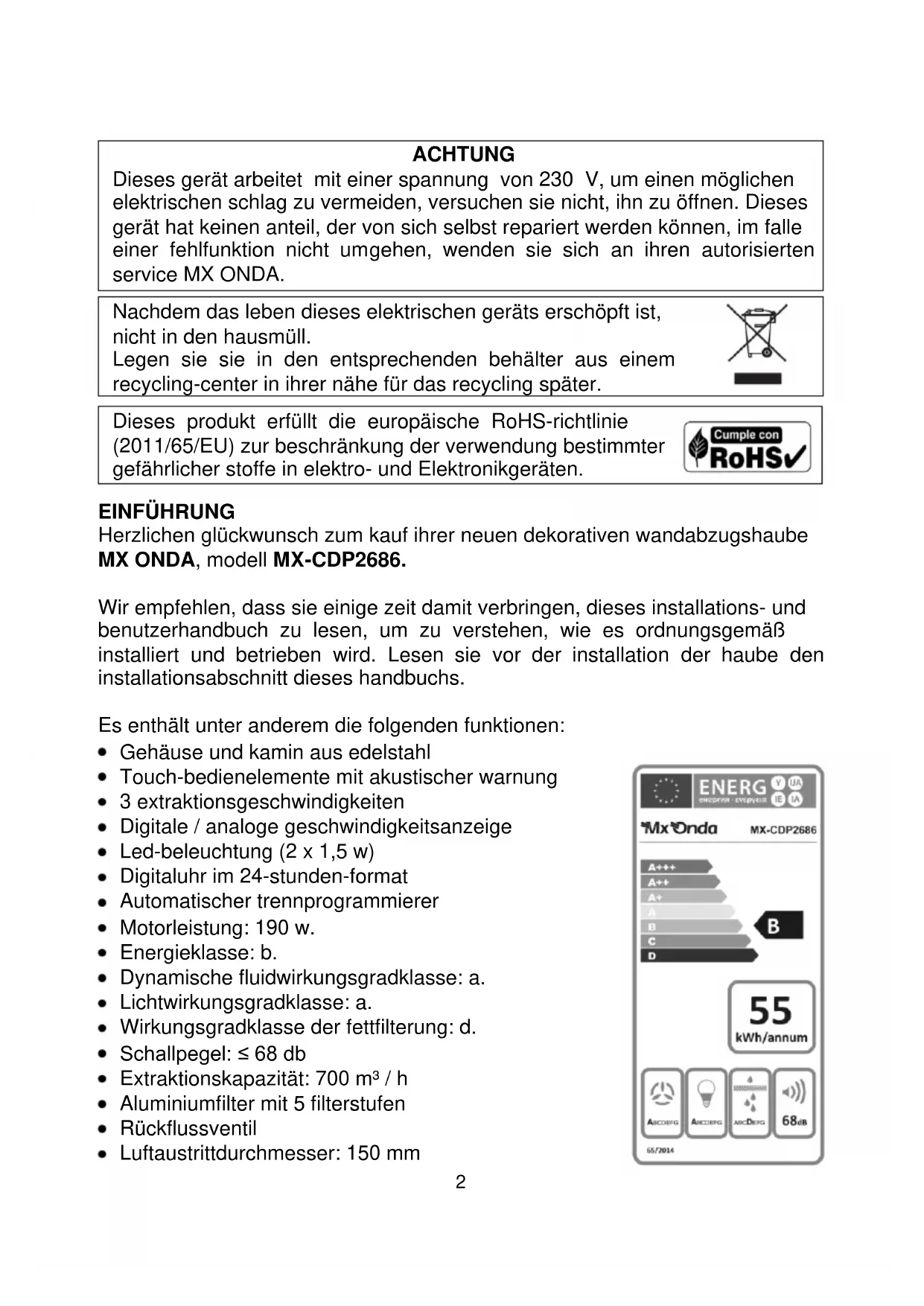

EINFÜHRUNG Herzlichen glückwunsch zum kauf ihrer neuen dekorativen wandabzugshaube MX ONDA, modell MX-CDP2686. Wir empfehlen, dass sie einige zeit damit verbringen, dieses installations- und benutzerhandbuch zu lesen, um zu verstehen, wie es ordnungsgemäß installiert und betrieben wird. Lesen sie vor der installation der haube den installationsabschnitt dieses handbuchs. Es enthält unter anderem die folgenden funktionen: Gehäuse und kamin aus edelstahl Touch-bedienelemente mit akustischer warnung 3 extraktionsgeschwindigkeiten Digitale / analoge geschwindigkeitsanzeige Led-beleuchtung (2 x 1,5 w) Digitaluhr im 24-stunden-format Automatischer trennprogrammierer Motorleistung: 190 w. Energieklasse: b. Dynamische fluidwirkungsgradklasse: a. Lichtwirkungsgradklasse: a. Wirkungsgradklasse der fettfilterung: d. Schallpegel: ≤ 68 db Extraktionskapazität: 700 m³ / h Aluminiumfilter mit 5 filterstufen Rückflussventil Luftaustrittdurchmesser: 150 mm3

VOR DEM ANSCHLIESSEN DES GERÄTS

Ihre sicherheit ist uns wichtig. Bitte lesen sie alle sicherheitshinweise sorgfältig durch, bevor sie die dunstabzugshaube verwenden und installieren, und bewahren sie dieses benutzer- und installationshandbuch zum späteren nachschlagen auf. Überprüfen sie nach dem entfernen der verpackung, ob das gerät nicht beschädigt ist. Installieren sie es im zweifelsfall nicht und wenden sie sich an den technischen support. Bewahren sie verpackungsmaterialien (beutel, styroporstücke usw.) Außerhalb der reichweite von kindern auf, da diese eine potenzielle gefahrenquelle darstellen. Überprüfen sie, ob die spannung ihrer steckdose 220-240 v ~ 50 hz beträgt und geerdet ist. Die elektrische sicherheit dieses geräts ist nur dann gewährleistet, wenn es gemäß den geltenden sicherheitsbestimmungen an eine steckdose mit wirksamer erdung angeschlossen ist. Der hersteller lehnt jede verantwortung für schäden ab, die durch fehlende erdung der anlage entstehen. Wenden sie sich im zweifelsfall an einen fachmann. Dieses gerät muss an einen stromkreis angeschlossen werden, der einen omnipolaren trennschalter enthält, der eine vollständige trennung vom stromnetz ermöglicht. Wenn die elektrische verbindung mit dem netzstecker hergestellt wird und dieser nach der installation zugänglich bleibt, muss kein stromkreis mit einem trennschalter installiert werden. Das auspuffrohr der haube darf nicht an den rauchabzugskanal von geräten angeschlossen werden, die mit gas oder anderem kraftstoff betrieben werden. Um die evakuierung und leistung der dunstabzugshaube zu verbessern, empfehlen wir, den flexiblen schlauch so kurz wie möglich zu halten und rechte winkel zu vermeiden. Das auspuffrohr der haube nicht an den lüftungskanal oder die heißluft anschließen.4 Der untere teil der haube muss mindestens 65 cm vom kochfeld entfernt sein. Wenn ein gaskochfeld verwendet werden soll und in der installationsanleitung ein größerer abstand angegeben ist, muss dieser abstand eingehalten werden. Lesen sie vor dem einbau der dunstabzugshaube die vorschriften und gesetzlichen bestimmungen zu den geltenden vorschriften zur luft- und rauchabsaugung in ihrer region. Verwenden sie nur die mitgelieferten schrauben, um eine beschädigung der dunstabzugshaube zu vermeiden. Der hersteller lehnt jede verantwortung für schäden und verletzungen ab, die durch unsachgemäße installation, falsche oder rücksichtslose verwendung des geräts entstehen. WICHTIGE SICHERHEITSANWEISUNGEN Durch das ansaugen von heißer luft und rauch vom kochen können die haube und ihre zugänglichen teile heiß werden. Dieses gerät kann von kindern ab 8 jahren und personen mit eingeschränkter körperlicher, sensorischer oder geistiger leistungsfähigkeit oder mangelnder erfahrung und wissen verwendet werden, wenn sie beaufsichtigt oder anweisungen zur sicheren verwendung des geräts erhalten haben und die damit verbundenen gefahren verstehen und bereitgestellt werden dass sie die aufsicht einer person haben, die für ihre sicherheit verantwortlich ist. Kinder dürfen nicht mit dem gerät spielen. Reinigung und wartung dürfen nicht von kindern durchgeführt werden. Die küche muss ausreichend belüftet sein, wenn die dunstabzugshaube in verbindung mit gas- oder anderen brennkochfeldern verwendet wird. Lassen sie keine offenen flammen, z. B. Eine gaskochzone ohne behälter oder brennende lebensmittel, wenn die dunstabzugshaube in betrieb ist. Verwenden sie die dunstabzugshaube niemals ohne filter oder wenn diese übermäßig fettig sind.5 Lassen sie pfannen oder ölbehälter während des gebrauchs nicht unbeaufsichtigt, da sich das öl erwärmen und feuer fangen kann. Um die brandgefahr zu vermeiden und die leistung zu verbessern, reinigen sie regelmäßig die filter sowie das innere der haube. Die ansammlung von fett auf den filtern verringert den luftstrom. Während der installation, reinigung oder wartung der dunstabzugshaube muss die stromversorgung unterbrochen werden (trennschalter in der aus-position oder die haube aus der steckdose gezogen). Um verletzungen während der installation oder reinigung zu vermeiden, gehen sie äußerst vorsichtig vor und achten sie auf scharfe kanten in der motorhaube (handschuhe tragen). Wenn die dunstabzugshaube und die küchengeräte, die mit gas oder anderem kraftstoff betrieben werden, gleichzeitig laufen, sollte der unterdruck in der küche 4 pa (4 x 10-5 bar) nicht überschreiten. Reparieren oder ersetzen sie keine teile des geräts, es sei denn, dies wird im handbuch ausdrücklich empfohlen. Alle anderen dienstleistungen müssen von einem qualifizierten techniker durchgeführt werden. Verwenden sie keine reinigungsmittel oder andere scheuermittel, um die dunstabzugshaube zu reinigen, und verwenden sie keine dampfreiniger, da diese die elektrischen und elektronischen teile beschädigen könnten. Im falle eines ausfalls können anomalien, wenn der stecker, das netzkabel oder andere teile beschädigt sind, das gerät nicht anschließen und nicht versuchen, es selbst zu reparieren. Wenden sie sich an den nächstgelegenen offiziellen technischen service von MX ONDA. Dieses gerät ist nur für den nicht professionellen gebrauch im haushalt bestimmt. MX ONDA übernimmt keine verantwortung und die garantie gilt nicht bei unsachgemäßer verwendung oder nichteinhaltung der anweisungen.6 SCHALTTAFEL

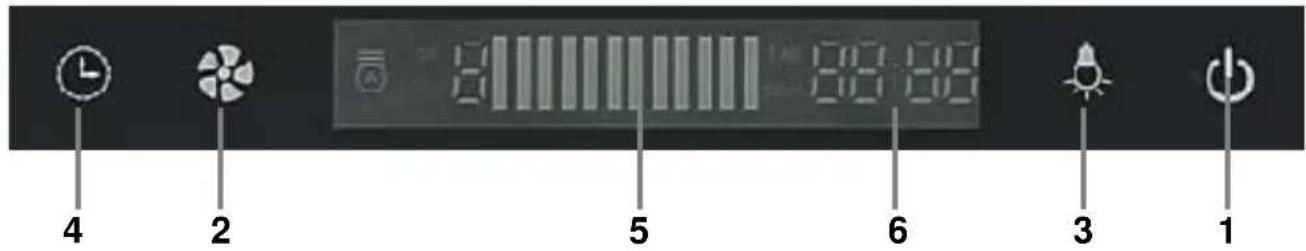

1. Ein- / ausschalter und anzeige der dunstabzugshaube.

2. Auswahltaste für die extraktionsgeschwindigkeit.

3. Leuchte ein / aus-taste.

5. Digitalanzeige der gewählten extraktionsgeschwindigkeit.

6. Uhr und uhrzeit der automatischen trennung.

VERWENDUNG DER TOUCH-STEUERUNGEN

Die bedienelemente reagieren auf berührungen, sodass kein druck ausgeübt werden muss. Verwenden sie den gesamten teil der fingerspitze, nicht die spitze. Stellen sie sicher, dass die bedienelemente immer sauber und trocken sind. Selbst eine dünne wasserschicht kann die bedienung der steuerung erschweren.

STELLEN SIE DIE UHR EIN

Die uhr in diesem gerät zeigt die uhrzeit im 24-stunden-format an. Gehen sie wie folgt vor, um die uhrzeit einzustellen:

1. Die dunstabzugshaube muss ausgeschaltet sein.

2. Berühren sie die taste 4 ( ) und die ziffern für die stunde beginnen zu

3. Berühren sie wiederholt die taste 3 ( ) und stellen sie die aktuelle uhrzeit

4. Berühren sie die taste 4 ( ) und die minutenziffern blinken.

5. Berühren sie wiederholt die taste 3 ( ) und stellen sie die minute ein.

6. Lassen sie nach dem einstellen von stunde und minuten 5 sekunden

verstreichen, ohne eine taste oder die taste 4 ( ) zu berühren, um die uhrzeit zu speichern. Hinweis: Bei einem Netzausfall oder wenn die Haube vom Stromnetz getrennt wird, wird die aktuelle Zeit sofort gelöscht. Sobald die Stromversorgung wiederhergestellt ist, zeigt das Display die Ziffern " 12:00 " an, sodass Sie die Uhr erneut einstellen müssen.

VERWENDUNG DER EXTRAKTORHAUBE

Wir empfehlen, einige minuten vor beginn des garvorgangs die dunstabzugshaube einzuschalten, um einen konstanten luftstrom zu erzeugen. Der luftstrom verhindert, dass sich rauch und gerüche in den verschiedenen räumen verteilen.

1. Um die dunstabzugshaube einzuschalten, berühren sie die taste 1 ( ).

Diese taste leuchtet auf und es ertönt eine akustische warnung, die anzeigt, dass die haube eingeschaltet ist.

2. Berühren sie kurz die taste 2 ( ) und der motor läuft mit voller drehzahl.

Die anzeige 5 zeigt die drehzahl digital “ 3 ” und analog ( ).

3. Berühren sie erneut die taste 2 ( ), um die durchschnittsgeschwindigkeit

auszuwählen. Die anzeige 5 zeigt die geschwindigkeit digital “ 2 ” und analog ( ).

4. Um die mindestgeschwindigkeit auszuwählen, berühren sie erneut die

taste 2 ( ). Die anzeige 5 zeigt die geschwindigkeit digital “ 1 ” und analog

5. Durch erneutes berühren der taste 2 ( ) wird der motor abgestellt.

6. Um die dunstabzugshaube auszuschalten, berühren sie die taste 1 ( ).

Diese taste wird ausgeschaltet und es ertönt eine akustische warnung, die anzeigt, dass die haube ausgeschaltet wurde. Dunstabzugshaube beleuchtung Unabhängig davon, ob die dunstabzugshaube aus- oder eingeschaltet ist, berühren sie wiederholt die taste 3 ( ), um die beleuchtung der dunstabzugshaube ein- oder auszuschalten. Automatischer abschalt-timer Es ist ratsam, die dunstabzugshaube nach beendigung des garvorgangs einige minuten laufen zu lassen, um spuren von rauch und gerüchen in der küche zu beseitigen. Diese dunstabzugshaube verfügt über ein automatisches trennsystem, das sich nach einer bestimmten zeit automatisch ausschaltet. Berühren sie die ein- / aus-taste 1 ( ), um den sleep-timer zu deaktivieren und die motorhaube auszuschalten. Schneller automatischer abschaltmodus In diesem modus beträgt die automatische abschaltzeit 3 minuten. Berühren sie bei eingeschalteter dunstabzugshaube und laufendem motor kurz die ein- / aus-taste 1 ( ), die beleuchtung dieser taste blinkt, eine akustische warnung ertönt und die uhr 6 zeigt nach der zeit die automatische abschaltzeit an ist abgelaufen. Die haube schaltet sich automatisch aus.8 Programmierbare automatische abschaltung In diesem modus kann die automatische abschaltung in schritten von 10 minuten von 10 minuten bis 60 minuten programmiert werden. Wenn die dunstabzugshaube eingeschaltet ist und der motor läuft, berühren und halten sie ihren finger auf der ein- / ausschalttaste für licht 3 ( ). Es ertönt eine akustische warnung und die uhr 6 blinkt die ausschaltzeit “10:00” zehn minuten lang. Wenn die schlafzeit blinkt, wird durch wiederholtes berühren der taste 3 ( ) die schlafzeit verlängert. Warten sie nach auswahl der ruhezeit 3 sekunden, ohne eine taste zu berühren, und der sleep-timer startet.

REINIGUNG UND INSTANDHALTUNG

Trennen sie vor dem reinigen die dunstabzugshaube vom stromnetz, schalten sie den omnipolaren trennschalter aus oder ziehen sie den netzstecker aus der steckdose. Außen und innen reinigen Reinigen sie die außen- und innenseite mit einem feuchten tuch mit warmem wasser und entfettender seife und trocknen sie sie dann sorgfältig ab. Verwenden sie keine scheuermittel, alkohol oder scheuermittel und lassen sie das gerät nicht mit flüchtigen stoffen wie benzin, lösungsmitteln, insektiziden usw. In kontakt kommen. Filter reinigen Um die filter zu entfernen, drücken sie auf die haltelaschen und ziehen sie die filter vorsichtig nach unten. Die filter in heißem wasser mit entfettungsseife einweichen und die lösung einwirken lassen, dann die filter mit heißem wasser abspülen und trocknen lassen. Wenn sie möchten, können sie zum entfernen von fett bestimmte produkte mit hoher entfettungskraft verwenden. In diesem fall sollten sie die anweisungen für das entfetterprodukt lesen und die gebrauchsanweisung befolgen. Setzen sie keine nassen filter in die haube ein, stellen sie sicher, dass sie vollständig trocken sind, bevor sie sie wieder einsetzen. Verwenden sie keine schleif- oder metallkissen, die die oberflächen zerkratzen können. Verwenden sie spezielle produkte für fett. Um die filter in die haube einzuführen, passen sie die festen laschen (die gegenüber der halterung) in die nuten der dunstabzugshaube ein, drücken sie dann auf die haltelaschen und rasten sie den filter ein, indem sie die haltelaschen lösen. Stellen sie sicher, dass die filter ordnungsgemäß aufbewahrt werden.9 INSTALLATION Denken sie daran, dass… bevor sie mit der installation fortfahren, muss die dunstabzugshaube vom stromnetz getrennt, der omnipolare trennschalter ausgeschaltet oder vom netzstecker gezogen werden. Die haube muss direkt unter dem rauchabzugsloch der küche platziert werden, um die beste leistung zu erzielen. Die optimale höhe der haube in bezug auf die arbeitsplatte muss zwischen 65 und 75 cm liegen.

1. Installieren sie die halterung der dunstabzugshaube

a) Markieren sie mit hilfe einer wasserwaage die vier löcher B des trägers D. Der abstand A muss der empfohlenen höhe (65 bis 75 cm) plus der höhe der haube entsprechen, dh sie müssen die erforderlichen zentimeter hinzufügen, damit wenn die haube an der halterung hängt, befindet sie sich in der empfohlenen höhe (65 bis 75 cm) von der arbeitsplatte. b) Bohren sie vier löcher mit einem durchmesser von 10 mm Ø an den markierungen B. c) Stecken sie die mitgelieferten stecker C ein. d) Befestigen sie die halterung D und befestigen sie sie mit den mitgelieferten schrauben E an der wand.10

2. Installation der kaminstützen (erster abschnitt)

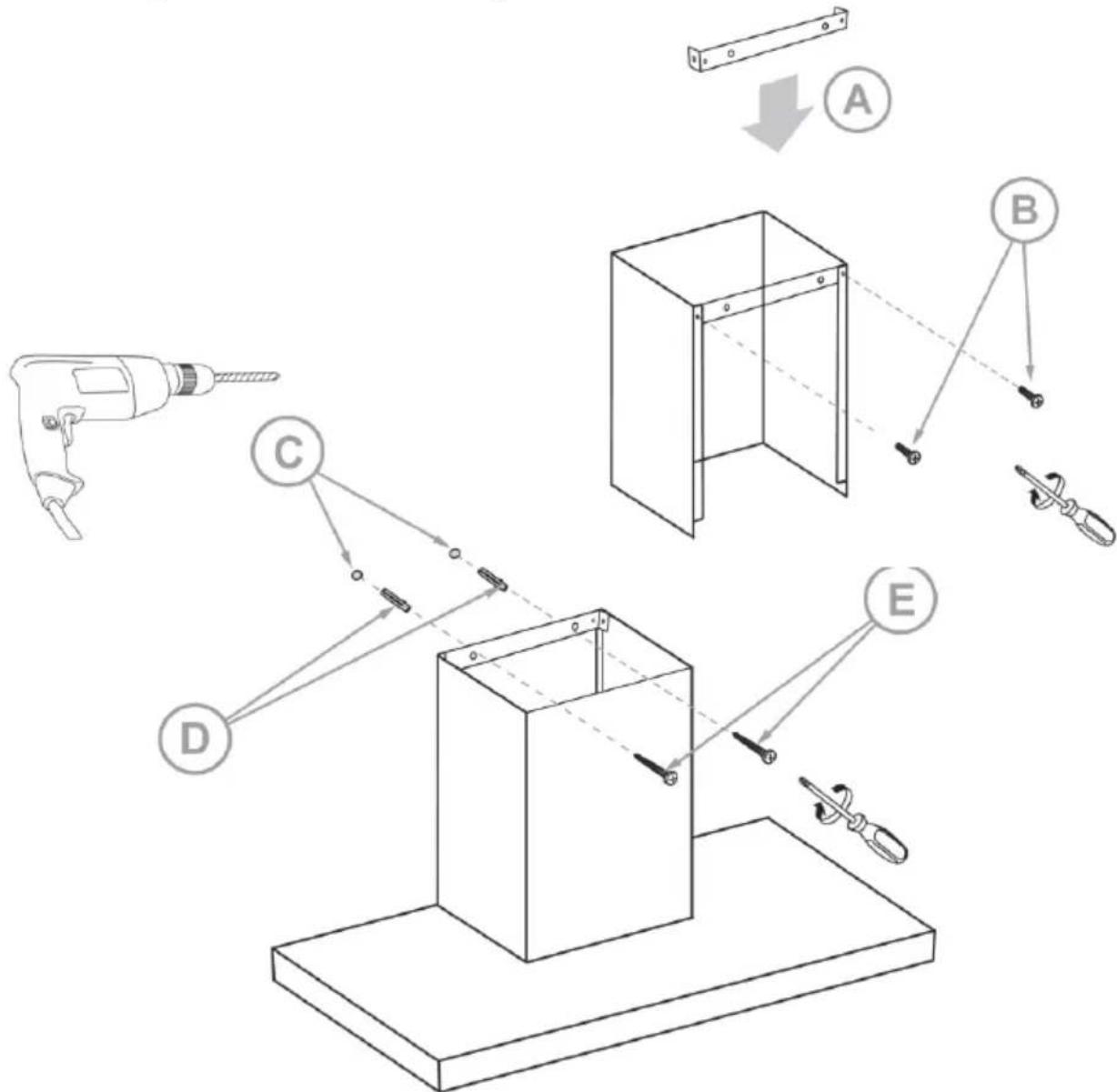

Der schornstein der dunstabzugshaube besteht aus zwei teilen, die ineinander eingesetzt werden, um sich an die höhe zwischen der decke und dem hauptkörper der dunstabzugshaube anzupassen. a) Befestigen sie die stütze A mit den schrauben des metrischen gewindes B am ersten abschnitt des kamins (der ohne lüftungsgitter). b) Setzen sie den ersten abschnitt des kamins in den hauptkörper der dunstabzugshaube ein und stellen sie sicher, dass er richtig sitzt. c) Markieren sie die beiden löcher C der kaminhalterung. d) Bohren sie zwei löcher mit einem durchmesser von 10 mm an den markierungen C. e) Stecken sie die mitgelieferten stecker D ein. f) Setzen sie den ersten abschnitt des schornsteins mit der stütze ein und befestigen sie ihn mit den mitgelieferten schrauben E an der wand.11

3. Installation der kaminstützen (zweiter abschnitt)

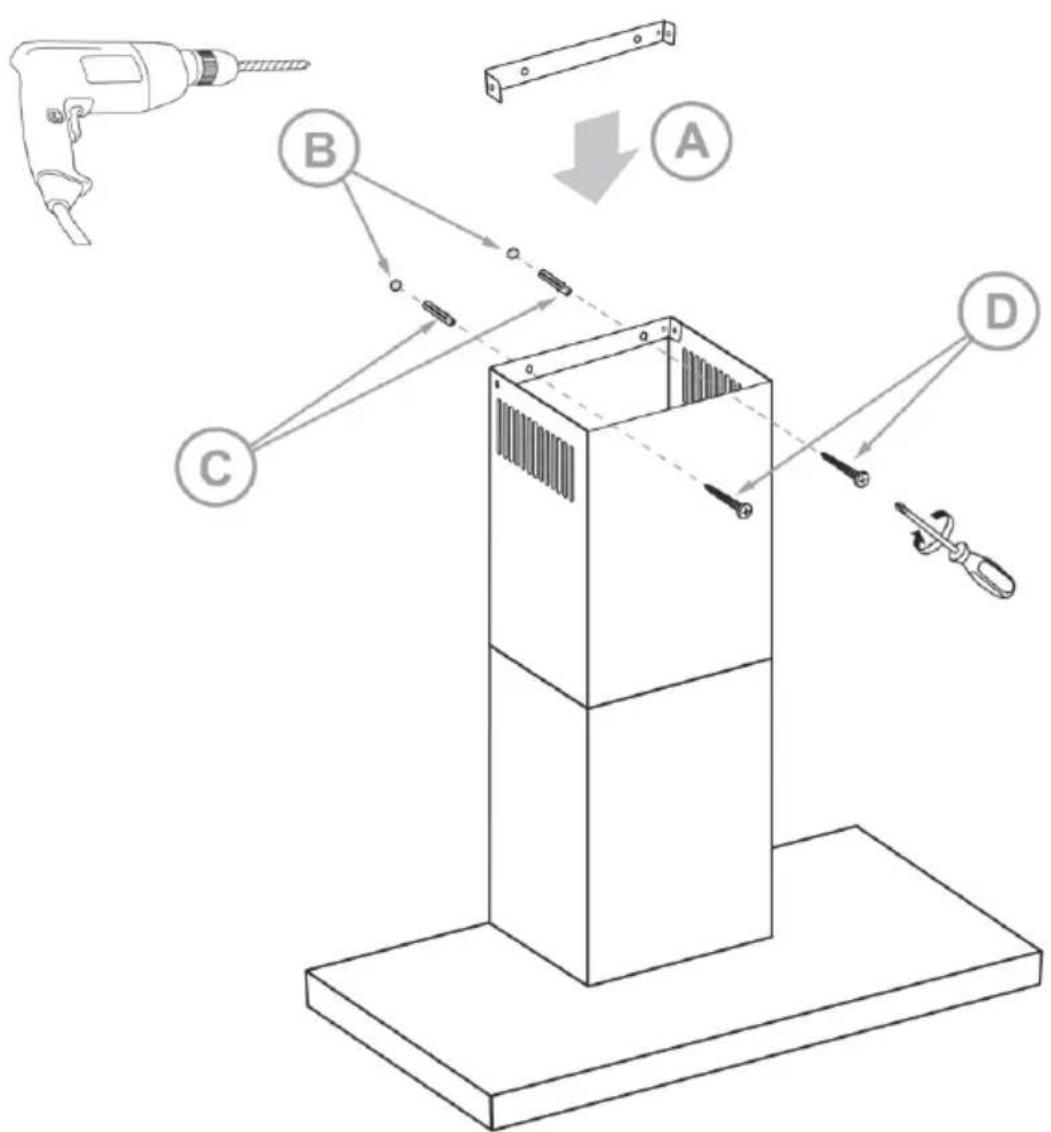

a) Platzieren sie den zweiten abschnitt des kamins und richten sie ihn am ersten abschnitt des kamins aus. Markieren sie seine position an der wand neben der decke. Entfernen sie dann die beiden abschnitte des kamins und platzieren sie die halterung A. b) Markieren sie die beiden löcher B der kaminhalterung. c) Bohren sie zwei löcher mit einem durchmesser von 10 mm an den markierungen B. d) Stecken sie die mitgelieferten stecker C ein. e) Befestigen sie die halterung und befestigen sie sie mit den mitgelieferten schrauben D an der wand.12

4. Installation des ausziehbaren evakuierungsrohrs

Das ausziehbare evakuierungsrohr hat einen durchmesser von 150 mm. Wenn das rauchauslassloch einen anderen durchmesser hat, müssen sie einen geeigneten adapter mit dem erforderlichen durchmesser anbringen. a) Entfernen sie nach dem einbau der oberen stütze des schornsteins die beiden teile des schornsteins. b) Ohne den flexiblen schlauch A zu verlängern, befestigen sie ihn am auslass der dunstabzugshaube. Sie können kunststoffbinder oder metallklammern B verwenden. Sie können auch silikon oder klebepaste verwenden, um die dichtheit zu fixieren und zu verbessern.

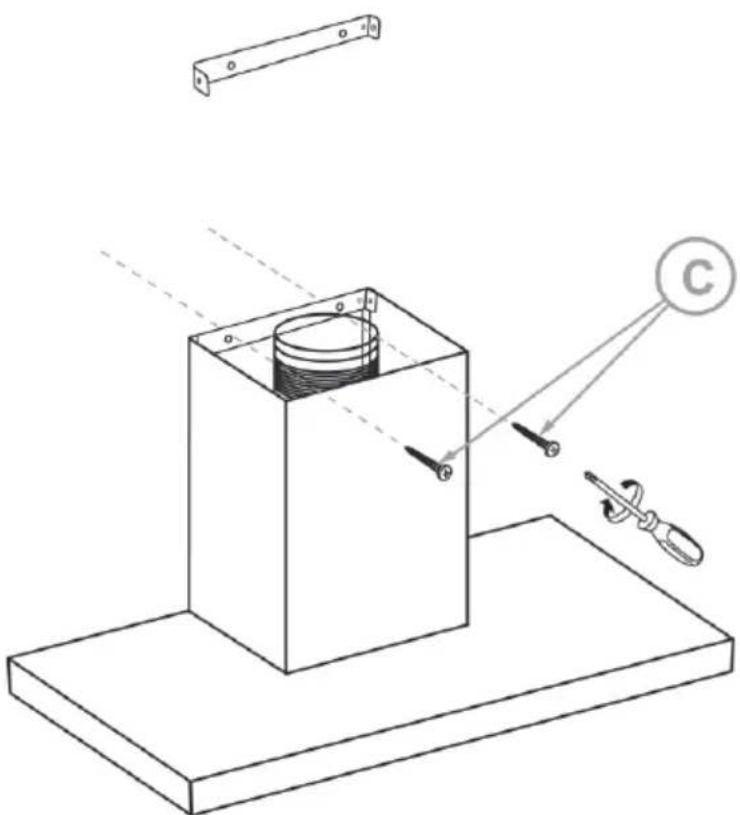

c) Schließen sie die dunstabzugshaube an die netzsteckdose an oder stecken sie sie in diese, wenn sie vom schornstein verdeckt wird. Montieren sie dann den ersten abschnitt des kamins und befestigen sie ihn mit den schrauben C an der wand.13

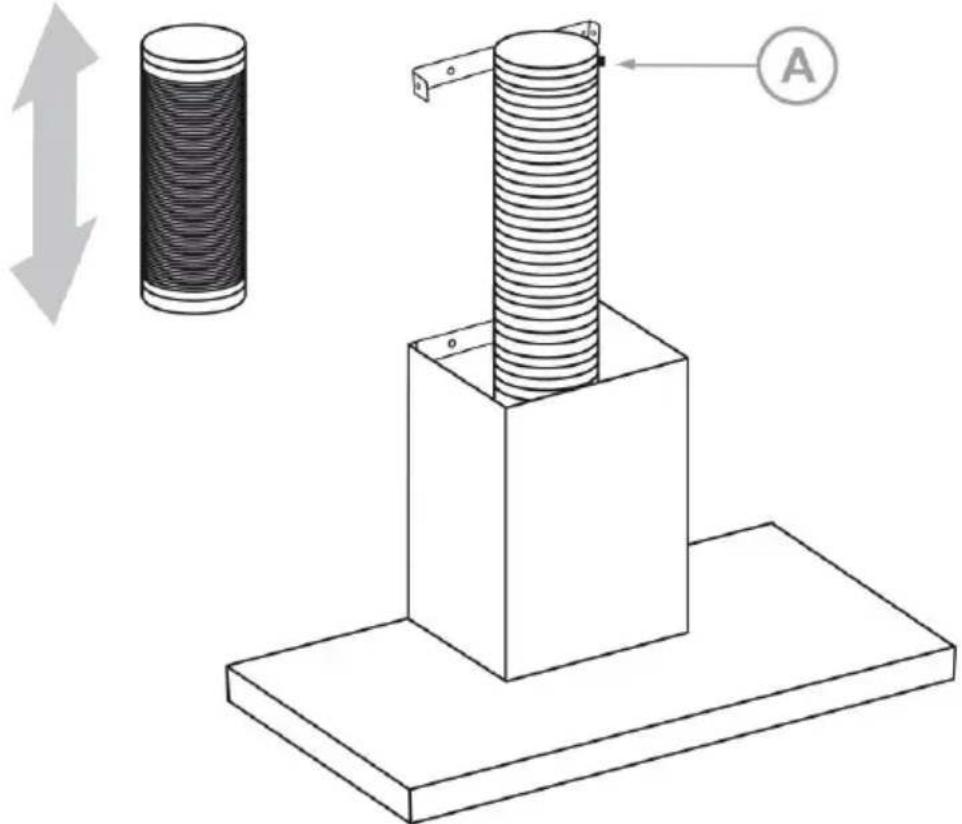

d) Ziehen sie das verlängerungsrohr heraus und führen sie es von der haube zum deckenabzug. Zum befestigen des schlauchs können sie plastikbinder oder metallklammern A verwenden. Sie können auch silikon oder klebepaste verwenden, um die dichtheit zu befestigen und zu verbessern.14

5. Platzierung der abschnitte, die den schornstein bilden

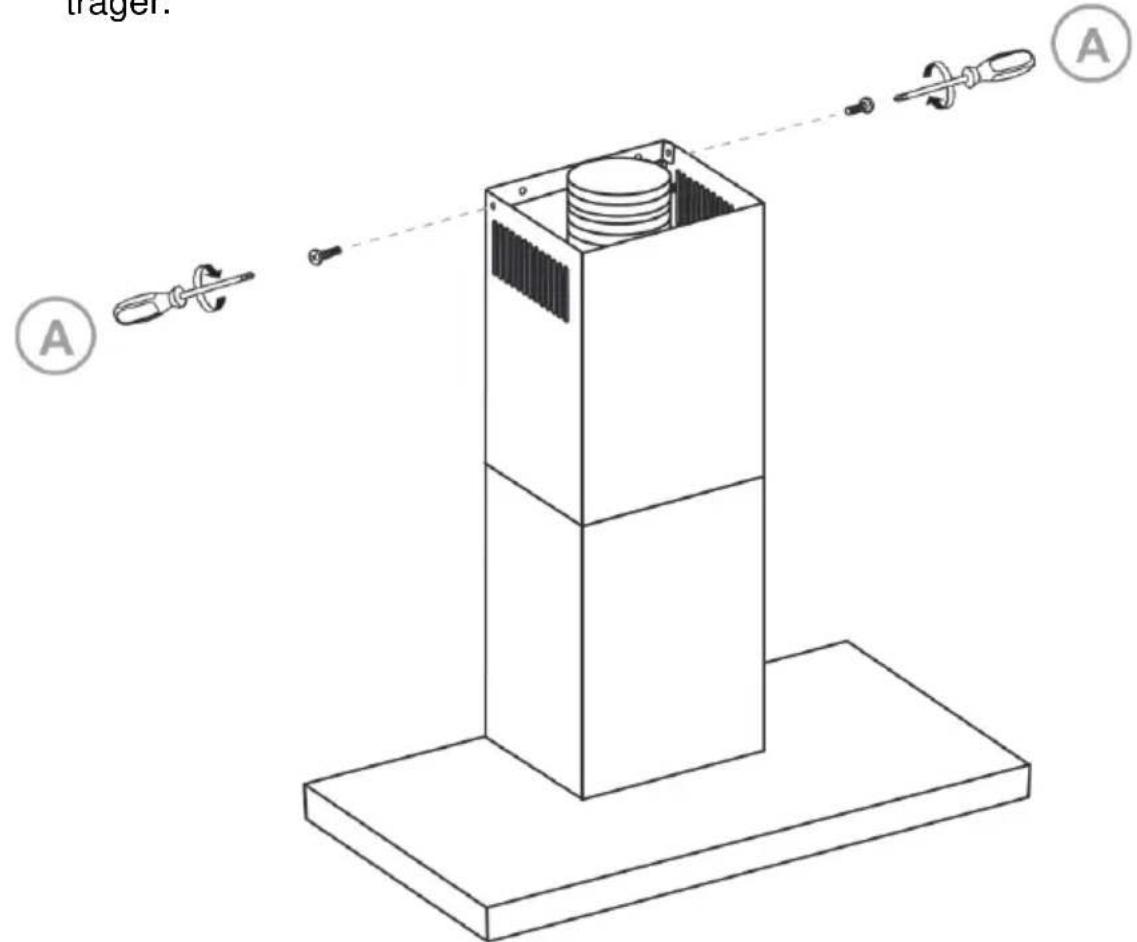

a) Überprüfen sie, ob die dunstabzugshaube ordnungsgemäß funktioniert. b) Setzen sie den zweiten abschnitt des kamins so ein, dass er in den ersten abschnitt des kamins eingeführt und an die decke geklebt wird, und befestigen sie ihn dann mit den mitgelieferten schrauben A am träger.

AUSTAUSCH DER LED-GLÜHBIRNEN

Die led-lampen in der haube dürfen nur von einem offiziellen technischen service oder von qualifiziertem personal ausgetauscht werden. So wechseln sie die led-lampen:

1. Trennen sie vor dem ersetzen der led-lampen die dunstabzugshaube vom

stromnetz, schalten sie den omnipolaren trennschalter aus oder ziehen sie den netzstecker aus der steckdose.

2. Entfernen sie die filter, um zugang zum inneren der dunstabzugshaube zu

3. Die lampen werden von druckplatten gehalten. Wenn sie also leicht auf die

innenseite nach außen drücken, kommt die lampe heraus und ziehen sie den netzstecker von der lampe ab, um sie vollständig herausziehen zu können.

4. Setzen sie die neue glühlampe mit leichtem druck ein und schließen sie

den stromanschluss wieder an.15 Hinweis: Verwenden sie originalzubehör, da sonst die dunstabzugshaube beschädigt werden kann und die garantie nicht gültig ist. TECHNISCHE EIGENSCHAFTEN Versorgungsspannung 220 - 240 v ~ 50 Hz Maximaler verbrauch 193 W. Förderkapazität 700 m³ / h Motorleistung 190 W. Led-beleuchtung 2 x 1,5 W Anzahl der absauggeschwindigkeiten 3 Energieklasse B (im bereich A +++ bis D) Dynamische fluidwirkungsgradklasse A Lichtwirkungsgrad klasse A Wirkungsgradklasse der fettfilterung D Schallpegel ≤ 68 dB Luftaustrittdurchmesser 150 mm Ø Maßnahmen 895 x 505 x 923 mm Gewicht 12,25 Kg Spezifikationen können ohne vorherige ankündigung geändert werden. Dieses produkt entspricht den europäischen richtlinien 2014/30/EU (EMC) über die Elektromagnetische Verträglichkeit und 2014/35/EU (LVD) sicherheitskleinspannung. “MX, MX ONDA” und die entsprechenden logos sind marken der MX ONDA, S.A. MX ONDA, S. A. C / Matabueyes, 7 nave 1A 19171 - Cabanillas del Campo (Guadalajara - Spanien) Telefon Informationen und Service: [phone]
