Produkttyp	Dekorative Wand-Dunstabzugshaube
Marke	Mx Onda
Modell	MXCDP2692
Abmessungen (B x T x H)	895 x 400 x 1170 mm
Gewicht	15,55 kg
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistungsaufnahme	193 W
Motorleistung	190 W
Abluftleistung	700 m³/h
Anzahl der Geschwindigkeitsstufen	3 (langsam, mittel, hoch)
Geräuschpegel	≤ 68 dB
Beleuchtung	LED, 2 x 1,5 W
Energieeffizienzklasse	B (Skala A+++ bis D)
Klasse der fluiddynamischen Effizienz	A
Beleuchtungseffizienzklasse	A
Klasse der Fettfiltereffizienz	D
Luftauslassdurchmesser	150 mm
Filtertyp	Aluminiumfilter mit 5 Filterstufen
Besondere Funktionen	Klappbare Front aus gehärtetem Glas, Touch-Bedienung, analoge Uhr, automatische Abschaltautomatik
Mindesthöhe über dem Kochfeld	65 cm (bei Gas, Herstellerangaben beachten)
Pflege	Außen- und Innenreinigung mit einem feuchten Tuch und entfettendem Reinigungsmittel; Filter in heißem Seifenwasser einweichen
Sicherheit	Erdung erforderlich, automatische Abschaltung bei Überhitzung, Rückschlagklappe
Installation	Wandmontage, erfordert Abluftkanal (Durchmesser 150 mm), wird mit Halterung und Teleskopschornstein geliefert
Allgemeine Informationen	Entspricht den EU-Richtlinien 2014/30/EU und 2014/35/EU; nur für den Hausgebrauch

Häufig gestellte Fragen - MXCDP2692 Mx Onda

Wie hoch sollte der Abstand zwischen Dunstabzugshaube und Kochfeld sein?

Der Mindestabstand beträgt 65 cm für Elektro- und Induktionskochfelder. Bei Gasherden ist der in der Anleitung des Kochfelds angegebene Abstand einzuhalten, der größer sein kann.

Wie reinige ich die Fettfilter der Dunstabzugshaube MXCDP2692?

Entfernen Sie die Filter durch Drücken der Halteklammern. Weichen Sie sie in heißem Wasser mit entfettendem Reinigungsmittel ein, spülen und trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen. Keine Scheuermittel verwenden.

Wie stelle ich die Uhr an der Dunstabzugshaube ein?

Schalten Sie die Haube aus, drücken Sie etwa 3 Sekunden lang die Taste 7 (Ø), bis alle Anzeigen leuchten. Verwenden Sie dann Taste 2, um die Stunden und Minuten auszuwählen, und stellen Sie mit Taste 3 oder 4 ein. Warten Sie 5 Sekunden zum Speichern.

Was tun, wenn die Uhr nach einem Stromausfall 12:00 anzeigt?

Nach einem Stromausfall setzt sich die Uhr auf 12:00 zurück. Sie müssen die Uhrzeit erneut einstellen, indem Sie dem Einstellungsvorgang in der Anleitung folgen.

Wie verwende ich die automatische Abschaltautomatik?

Bei eingeschalteter Haube und laufendem Motor drücken Sie kurz die Taste 7 (①). Die Anzeige blinkt und die Uhr zeigt die Abschaltzeit in 15-Sekunden-Schritten an. Die Haube schaltet sich nach 3 Minuten automatisch aus. Zum Abbrechen drücken Sie die Ein-/Aus-Taste.

Warum zieht die Dunstabzugshaube nicht richtig?

Stellen Sie sicher, dass die Klappfront geöffnet ist. Überprüfen Sie, ob die Filter sauber und der Abluftkanal nicht verstopft oder zu lang ist. Überprüfen Sie auch die korrekte Montagehöhe.

Kann ich die Haube ohne Filter verwenden?

Nein, verwenden Sie die Haube niemals ohne Filter oder bei übermäßig fettigen Filtern. Dies verringert die Leistung und erhöht die Brandgefahr.

Wie tausche ich die LED-Lampen der Dunstabzugshaube aus?

Ziehen Sie den Netzstecker. Entfernen Sie die Filter, um an das Innere zu gelangen. Drücken Sie die Lampe leicht nach außen, um sie zu lösen, und trennen Sie den Stecker. Setzen Sie die neue Originallampe ein und schließen Sie sie an. Wenden Sie sich bei Bedarf an den offiziellen MX ONDA Kundendienst.

Welchen Durchmesser hat der Abluftkanal?

Der Durchmesser des Luftauslasses beträgt 150 mm. Falls Ihr Abluftloch einen anderen Durchmesser hat, verwenden Sie einen passenden Adapter.

Ist die Dunstabzugshaube für Gasherde geeignet?

Ja, aber halten Sie einen Mindestabstand von 65 cm oder mehr ein, falls vom Hersteller angegeben. Sorgen Sie für ausreichende Belüftung in der Küche und dass der Unterdruck 4 Pa nicht überschreitet.

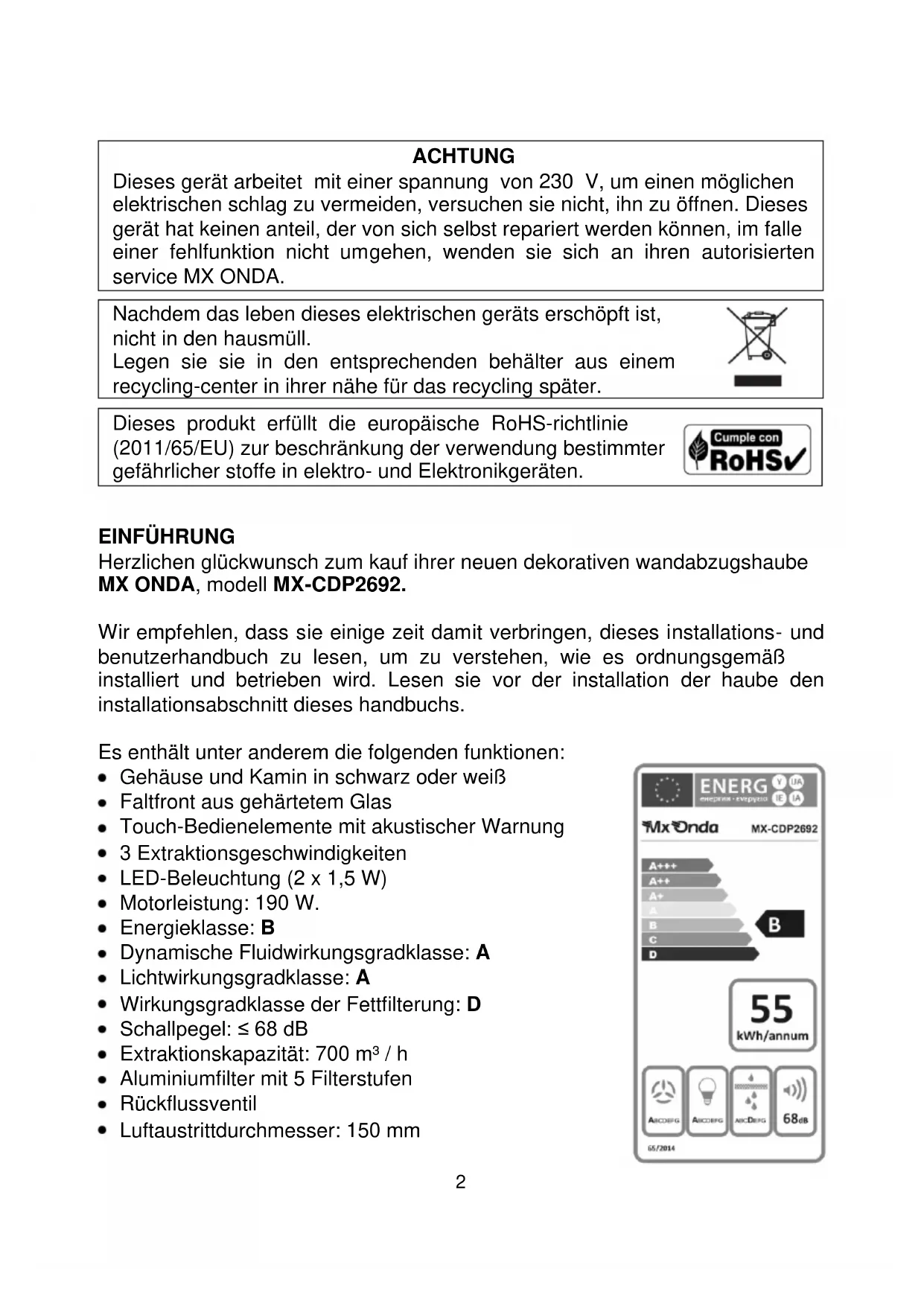

BEDIENUNGSANLEITUNG MXCDP2692 Mx Onda

Dieses gerät arbeitet mit einer spannung von 230 V, um einen möglichen elektrischen schlag zu vermeiden, versuchen sie nicht,ihn zu öffnen. Dieses gerät hat keinen anteil, der von sich selbst repariert werden konnen, im falle einer fehlfungtion nicht umgehen, wenden sie sich an ihren autorisierten service MX ONDA.

Nachdem das Leben diesen elektrischen geräts erschöpft ist, nicht in den hausmull.
Legen sie sie in den entsprechenden behälter aus einem recycling-center in ihrer Höhe für das recycling später.

Dieses produit erfüllt die europäische RoHS-richtlinie (2011/65/EU) zur beschränkung der verwendung bestimmter gefährlicher stoffe in elekto- und Elektronikgeräten.

Cuple con

RoHSV

EINFUHRUNG

Herzlichen glückwunsch zum kauf ihrer neuen dekorativen wandabzugshaube MX ONDA, modell MX-CDP2692.

Wir empfehlen, dass sie einige zeit damit verbringen, diesen installations- und benutzerhandbuch zulesen, um zu verstehen, wie es ordnungsgemäß installiert und betrieben wird. Lesen sie vor der installation der haube den installationsabschnitt这两条 handbuchs.

Es enthalt unter anderen die folgenden Funktionen:

• Gehäuse und Kamin in schwarz oder weiß
• Faltfront aus geharteten Glas
• Touch-Bedienelemente mit akustischer Warnung
  3 Extraktionsgeschwindigkeiten
• LED-Beleuchtung (2 × 1,5 ~W)
  Motorleistung: 190 W.
• Energieklasse: B
• Dynamische Fluidwirkungsgradklasse: A
• Lichtwirkungsgradklasse: A
• Wirkungsgradklasse der Fettfilterung: D
• Schallpegel: ≤ 68 dB
• Extraktionskapazität: 700m^3/h
  Aluminiumfilter mit 5 Filterstufen
• Rückflussventil
• Luftausstrittdurchmesser: 150 mm

VOR DEM ANSCHLIESSEN DES GERÄTS

Ohne Sicherheit ist uns wichtig.itte lessen sie alle Sicherheitschinweise sorgfältig durch,bevor sie die dunstabzugshaube verwenden und installieren,und bewahren sie desses benutzer- und installationshandbuch zum späteren nachschlagen auf.

• Überprüfen sie nach dem entfernen der verpackung, ob das gerät nicht beschädigt ist. Installieren sie es im zweifelsfall nicht und wenden sie sich an den technischen support.
• Bewahren sie verpackungsmaterialien (beutel, styroporstücke usw.) Außerhalb der reichweite von kindern auf, da diese eine potenzielle gefahrenquelle darstellen.
• Überprüfen sie, ob die spannung ihrer steckdose 220-240 v ~ 50hz beträgt und geerdet ist. Die elektrische Sicherheit these geserats ist nur dann gewährleistet, wenn es gemäß den geltenden Sicherheitsbestimmungen an eine steckdose mit wirsamer Erdung angeschlossen ist.
• Der hersteller leht eine verantwortung für schäden ab, die durch fehlende ergung der anlage entstehen. Wenden sie sich im zweifelsfall an einen fachmann.
• Dieses gerät muss an einen stromkreis angeschlossen werden, der einen omnipolaren trennschalter enthalt, der eine vollständige trennung vom stromnetz ermöglich.
• Wenn die elektrische verbindung mit dem netzstecker hergestellt wird und dieser nach der installation zugänglich bleibt, muss kein stromkreis mit einem trennschalter installiert werden.
• Das aussuffrohr der haube damit nicht an den rauchabzugskanal von geräten angeschlossen werden, die mit gas oder anderen kraftstoff betrieben werden.
• Um die evakuierung und leistung der dunstabzugshaube zu verbessern, empfehlen wir, den flexiblen schlauch so kurz wie möglich zu halten und rechte winkel zu vermeiden.

• Das auspuffrohr der haube nicht an den lüftungskanal oder die heißluft anschließen.

• Derunteil derhaube muss mindestens 65 cm vom kochfeld entfernt sein. Wenn ein gaskochfeld verwendet werden soll und in der installationsanleitung ein großerer abstand angegeben ist, muss dieser abstand eingehalten werden.

• Lesen sie vor dem einbau der dunstabzugshaube die vorschriften und gesetzlichen bestimmungen zu den geltenden vorschriften zur luft- und rauchabsaugung in ihrer region.
• Verwenden sie nur die mitgelieferten schrauben, um eine Beschädigung der dunstabzugshaube zu vermeiden.
• Der hersteller lehnt jeder verantwortung für schäden und verletzungen ab, die durch unsachgemäß installation, falsche oder rücksichtslose verwendung des geräts entstehen.

WICHTIGESICHERHEITSANWEISUNGEN

• Durch das ansaugen von heißer luft und rauch vom kochen können die haube und ihre zugänglichen teile heiß werden.
• Dieses gerät kann von kindern ab 8 Jahren und Personen mit eingeschränkter körperlicher, sensorischer oder geistiger leistungsfähigkeit oder mangelnder erfahrung und wissen verwendet werden, wenn sie beaufsichtigt oder anweisungen zur sicheren verwendung des geräts erhalten haben und die damit verbundenen gefahren verstehen und bereitgestellt werden dass sie die aufsicht einer person haben, die für ihre Sicherheit verantwortlich ist.
• Kinder dürfen nicht mit dem gerät speiten. Reinigung und wartung dürfen nicht von kindern durchgeführt werden.
  Die küche muss ausreichend beluftet sein, wenn die dunstabzugshaube in verbindung mit gas- oder anderen brennkochfeldern verwendet wird.
• Lassen sie keine offenen flammen, z. B. Eine gaskochzone ohne behälter oder brennende lebensmittel, wenn die dunstabzugshaube in betrieb ist.

• Verwenden sie die dunstabzugshaube niemals ohne filter oder wenn diese übermöbig fettig sind.

• Lassen sie pfaffen oder olbehalter während des gebrauchs nicht unbeaufsichtigt, da sich das ol erwärmen und feuer fangen kann.

• Um die brandgebung zu vermeiden und die leistung zu verbessern, reinigen sie regelmäßig die filter sowie das innerere der haube. Die ansammlung von fett auf den filtern verringert den luftstrom.
• Während der installation, reinigung oder wartung der dunstabzugshaube muss die stromversorgung unterbrochen werden (trennschalter in der aus-position oder die haube aus der steckdose gezogen).
• Um verletzungen während der installation oder Reinigung zu vermeiden, gehen sie außerst vorsichtig vor und achten sie auf scharfe kanten in der motorhaube (handschuhe/TRagen).
• Wenn die dunstabzugshaube und die kühengeräte, die mit gas oder anderen kraftstoff betrieben werden, gleichzeitig laufen, sollte der unterdruck in der küche 4 pa (4 x 10-5 bar) nicht überschreiben.
• Reparieren oder ersetzen sie keine teile des geräts, es sei dess, dies wird im handbuch ausdrücklich empfohlen. Alle anderen Dienstleistungen müssen von einem qualifizierten techniker durchgeführt werden.
• Verwenden sie keine reinigungsmittel oder andere scheuermittel, um die dunstabzugshaube zu reinigen, und verwenden sie keine dampfreiniger, da diese die elektrischen und elektronischen teile beschädigen konnten.
• Im falle eines ausfalls konnen anomalien, wenn der stecker, das netzkabel oder andere teile beschädigt sind, das gerät nicht anschlieben und nicht versuchen, es selbst zu reparieren. Wenden sie sich an den nachstgelegenen offiziellen technischen service von MX ONDA.
• Dieses gerät ist nur für den nicht professionellen gebrauch im haushalt bestimmt. MX ONDA übernimmt keine verantwortung und die garantie gilt nicht bei unsachgemäßer verwendung oder nichtinhaltung der anweisungen.

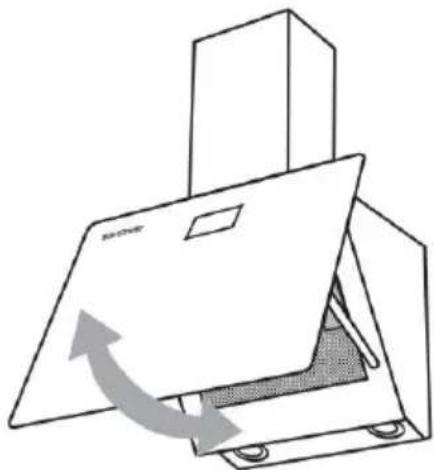

KLAPPBARE FRONTPLATTE

Bevor sie die dunstabzugshaube starten, mössen sie die klappfront öffnen, da sonst die evakuierung und die leistung erheblich beeinträchtigt werden.

Um die faltfront zu öffnen, halten sie sie an den unteren ecken undziehen sie sie vorsichtig in ihre Richtung. Die stoßdämpfer erreichtern das öffnen.

Um die faltfront zu schlieben, halten sie sie an den unteren ecken und drücken sie die vorderseite inrichtung motorhaube. Sie müssen immer die vorderseite halten, um sicherzustellen, dass sie nicht auf die gummipuffer trifft.

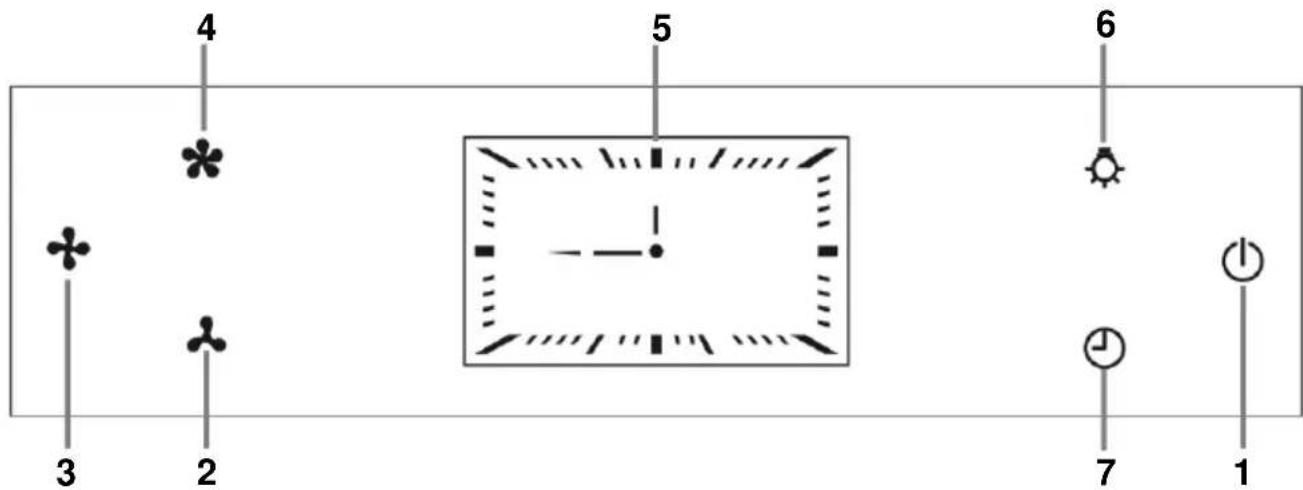

SCHALTTFEL

1. Ein-/ausschalter und anzeige der dunstabzugshaube.
2. Wahlschalter für niedrige geschwindigkeit: durch berühren dieser taste lauft der motor der dunstabzugshaube mit niedriger geschwindigkeit.
3. Wahlschalter für mittlere geschwindigkeit: wenn sie diese taste berühren, lauft der motor der dunstabzugshaube mit mittlerer geschwindigkeit.
4. Hochgeschwindigkeitswahlschalter: berühren sie diese taste, um den motor der dunstabzugshaube mit voller geschwindigkeit laufen zu halten.
5. Analoge uhr (mit sprüngen von 5 minutes).
6. Leuchte ein / aus-taste.
7. Einstellen der uhr und des timers für die automatische abschaltung.

VERWENDUNG DER TOUCH-STEUERUNGEN

• Die bedienelemente reagieren auf berührungen, sodass kein druck ausgeübt werden muss.
• Verwenden sie den gesamten Teil der fangspritze, nicht die spitze.
• Stellen sie sicher, dass die bedienelemente immer sauber und trocken sind. Selfest eine)dünne wasserschicht kann die bedienung der bedienelemente erschweren.

UHR EINSTELLEN

1. Die dunstabzugshaube muss ausgeschelt sein.
2. Berühren und halten sie mit ihrem finger (ca. Drei sekunden) die taste 7 (①), bis alle anzeigen leuchten und ein piepton ertont.
3. Berühren und halten sie ihren finger auf taste 2 ( ), bis die stundenzeigeranzeige zu blinken beginnnt.
4. Berühren sie wiederholt die taste 3 ( ) oder 4 ( ) und stellen sie die aktuelle Uhrzeit ein.
5. Berühren sie kurz die taste 2 ( ) und die minutenzeigeranzeige beginnnt zu blinken.
6. Berühren sie wiederholt die taste 3 ( ) oder 4 ( ) und stellen sie die minute ein.
7. Lassen sie nach dem einstellen von stunde und minute 5 sekunden verstreichen, ohne eine taste oder die taste 2 ( zu berühren, um die uhrzeit zu speichern.

Anmerkungen:

• Bei einem stromausfall oder wenn die haube vom stromnetz getrennt wird, wird die aktuelle zeit sofort gelöscht. Sobald die stromversorgung wiederhergestellt ist, zeigt das display 12:00 an, sodass sie die uhr erneut einstellen müssen.
• Die Uhr zeigt die minutes in sprüngen von 5 minutes an. Dies liegt an der gestaltung des bildschirms und ist keine fehlfung.

ABZUGSHAUBE VERWENDEN

Wir empfehlen, eine minuten vor beginn des garvorgangs die dunstabzugshaube einzuschalten, um einen konstanten Luftstrom zu erzeugen. Der Luftstrom verhindert, dass sich rauch und gerüche in den verschiedene räumen vertieren.

1. Um die dunstabzugshaube einschalten, berühren sie die taste 1 ( Ⓞ ). Diese taste leuchtet auf und es ertont eine akustische warning, die anziegt, dass die dunstabzugshaube eingeschaltet ist.

2. Berühren sie eine der drei geschwindigkeitsauswahltasten 2 ( ), 3 ( ) oder 4 ( ), je nachdem, welche geschwindigkeit sie auswahlen möchten: niedrige geschwindigkeit, mittlere geschwindigkeit bzw. Hohe geschwindigkeit. Die taste, die der ausgewählten geschwindigkeit entspricht, leuchtet weiter und zeigt die gewährte geschwindigkeit an.

3. Sie können die geschwindigkeit jederzeit ändern, indem sie einfach die taste berühren, die der geschwindigkeit entspricht, die sie auswahlen möchten.
4. Wenn sie den motor abstellen möchten, aber die motorhaube nicht abstellen möchten, berühren sie die taste, die der gewährten drehzahl entspricht. Der motor wird abgestellt, die motorhaube bleibt jedoch eingeschaltet.
5. Um die dunstabzugshaube auszuschalten, berühren sie die taste 1 ( Ⓞ ). Diese taste wird ausgescheltet und es ertont eine akustische warnung, die anziegt, dass die haube ausgescheltet wurde.

Dunstabzugshaube beleuchting

Unabhängig davon, ob die dunstabzugshaube aus- oder eingeschaltet ist, berühren sie wiederholt die taste 6 ( ), um die beleuchtung der dunstabzugshaube ein- oder auszuschalten.

Automatischer abschalt-timer

Es ist ratsam, die dunstabzugshaube nach beendigung des garvorgangs einige minuten laufen zu halten, um spuren von rauch und gerüchen in der küche zu beseitigen.

These dunstabzugshaube verfügt über ein automatisches trennsystem, dass sich nach 3 minuten automatisch abschaltet.

Wenn die dunstabzugshaube eingeschaltet ist und der motor lauft, berühren sie kurz die taste 7 ( Ⓞ). Die beleuchtung dieser taste blinkt, eine akustische warning ertont und die uhr 5 zeigt die automatische abschaltzeit in schritten von 15 sekunden nach der zeit an die haube schaltet sich automatisch aus.

Berühren sie die ein-/ aus-taste 1 ( um den sleep-timer zu deaktivieren und die motorhaube auszuschalten.

REINIGUNG UND INSTANDHALTUNG

Trennen sie vor dem reinigen die dunstabzugshaube vom stromnetz, schalten sie den omnipolaren trennschalter aus oderziehen sie den netzstecker aus der steckdose.

Außen undinnen reinigen

Reinigen sie die außen- und innenseite mit einem feuchten tuch mit warmem Wasser und entfettender seife und trocknen sie dann sorgfältig ab.

Verwenden sie keine scheuermittel, alcohol oder scheuermittel und halten sie das gerät nicht mit flüchtigen stoffen wie benzin, Lösungsmitteln, insectiziden usw. Inkontaktkommen.

Filter reinigen

Um die filter zu entfernen, drücken sie auf die haltelaschen undziehen sie die filter vorsichtig nach unten.

Die filter in keinem Wasser mit entfettungsseife einweichen und die Lösung einwirken lässt, dann die filter mit keinem Wasser abspulen und trocknen lässt. Wenn sie möchen, können sie zum entfernen von fett bestimmte Produkte mit hoher entfettungskraft verwenden. In diesen fall sollen den die anweisungen für das entfetterproduktlesen und die gebrauchsanweisung befolgen. Setzen sie keine nassen filter in die haube ein, stellen sie sicher, dass sie vollständig trocken sind, bevor sie sie wiederenetzen.

Verwenden sie keine schleif- oder metallkissen, die die oberflächen zerkratzen konnen. Verwenden sie spezielle Produkte für fett.

Um die filter in die haube einzufuhren, passen sie die festen laschen (die gegenüber der halterung) in die nuten der dunstabzugshaube ein, drücken sie dann auf die haltelaschen und rasten sie den filter ein, indem sie die haltelaschen losen. Stellen sie sicher, dass die filter ordnungsgemäß aufbewahrt werden.

AUSTAUSCH DER LED-GLUHBIRNEN

Die led-lampen in der haube dürfen nur von einem officiellen technischen service oder von qualifiziertem personal ausgetauscht werden.

So wechseln sie die led-lampen:

1. Trennen sie vor dem ersetzen der led-lampen die dunstabzugshaube vom stromnetz, schalten sie den omnipolaren trennschalter aus oderziehen sie den netzstecker aus der steckdose.
2. Entfernen sie die filter, um zugang zum inneren der dunstabzugshaube zu erhalten.
3. Die lampen werden von druckplatten gehalten. Wenn sie also leicht auf die innenseite nach außen drücken, kommt die lampe hers aus und ziehen sie den netzstecker von der lampe ab, um sie vollständig hersausziehen zu konnen.
4. Setzen sie die neue glühlampe mit leichtem druck ein und schreiben sie den stromanschluss wieder an.

Hinweis: Verwenden sie originalzubehör, da sonst die dunstabzugshaube beschädigt werden kann und die garantie nicht gültig ist.

INSTALLATION

Denken sie daran, dass... bevor sie mit der installation fortfahren, muss die dunstabzugshaube vom stromnetz getrennt, der omnipolare trennschalter ausgeschaltet oder vom netzstecker gezogen werden.

Die haube muss direkt unter dem rauchabzug sloch der küche platziert werden, um die Beste leistung zu erzielen. Die optimale Höhe der haube in bezug auf die arbeitsplatte muss zwischen 65 und 75 cm liegen.

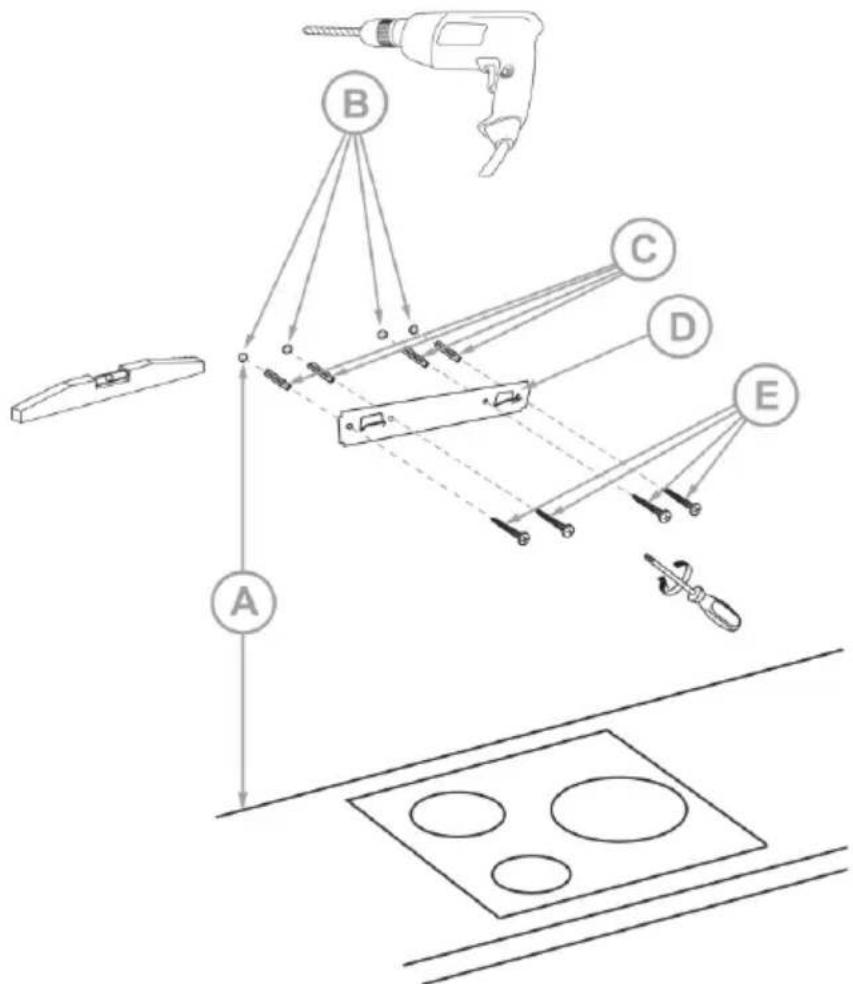

1. Installieren sie die halterung der dunstabzugshaube

a) Markieren sie mit hilfe einer wasserwaage die vier lochen B des tragers D. Der abstand A muss der empfohlenen hohe (65 bis 75 cm) plus der hohe der haube entsprechen, dh sie müssen die erforderlichen zentimeter hinzufugen, damit wenn die haube an der halterung hangt, befindet sie sich in der empfohlenen hohe (65 bis 75 cm) von der arbeitsplatte.
b) Bohren sie vierloxer mit einem durchmesser von 10mm an den markierungen B.
c) Stecken sie die mitgelieferten stecker C ein.
d) Befestigen sie die halterung D und befestigen sie sie mit den mitgelieferten schrauben E an der wand.

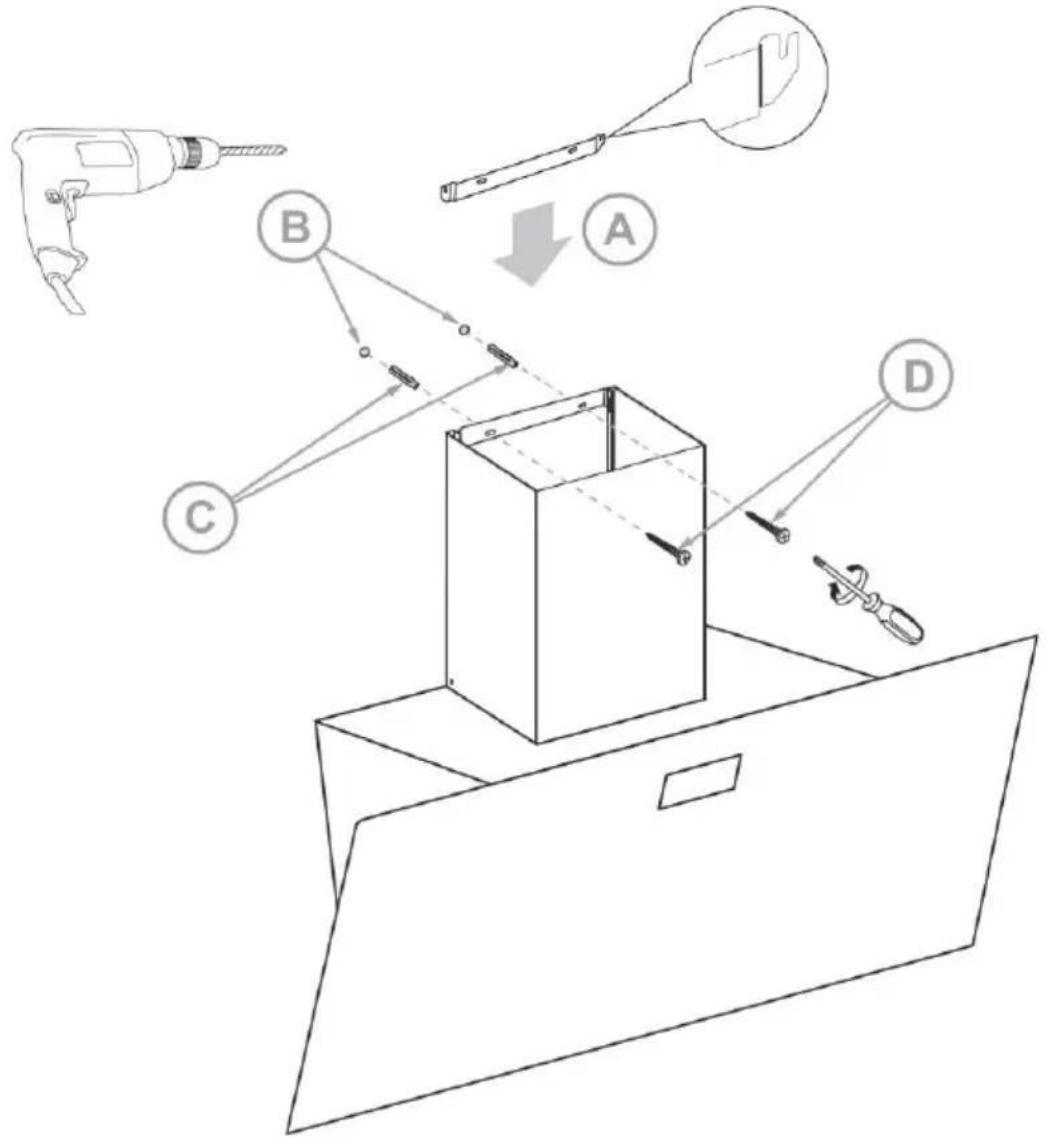

2. Installation der kaminstützen (erster abschnitt)

Der schornstein der dunstabzugshaube besteht aus zwei teilen, die ineinander eingesetzt werden, um sich an die höhe zwischen der decke und dem hauptkörper der dunstabzugshaube anzupassen.

a) Positionieren sie den ersten kaminabschnitt (den ohne luftungsschlitze) so, dass sich die schraubenlocher unten befinden.
b) Setzen sie die stütze A in das innere des schornsteins ein und passen sie die laschen der stütze an die schlitze an der innenseite des schornsteins an.
c) Markieren sie die beiden locher B der kaminhalterung.
d) Bohren sie zwei früher mit einem durchmesser von 10 mm an den markierungen B.
e) Stecken sie die mitgelieferten stecker C ein.
f) Befestigen sie die halterung und befestigen sie sie mit den mitgelieferten schrauben D an der wand.

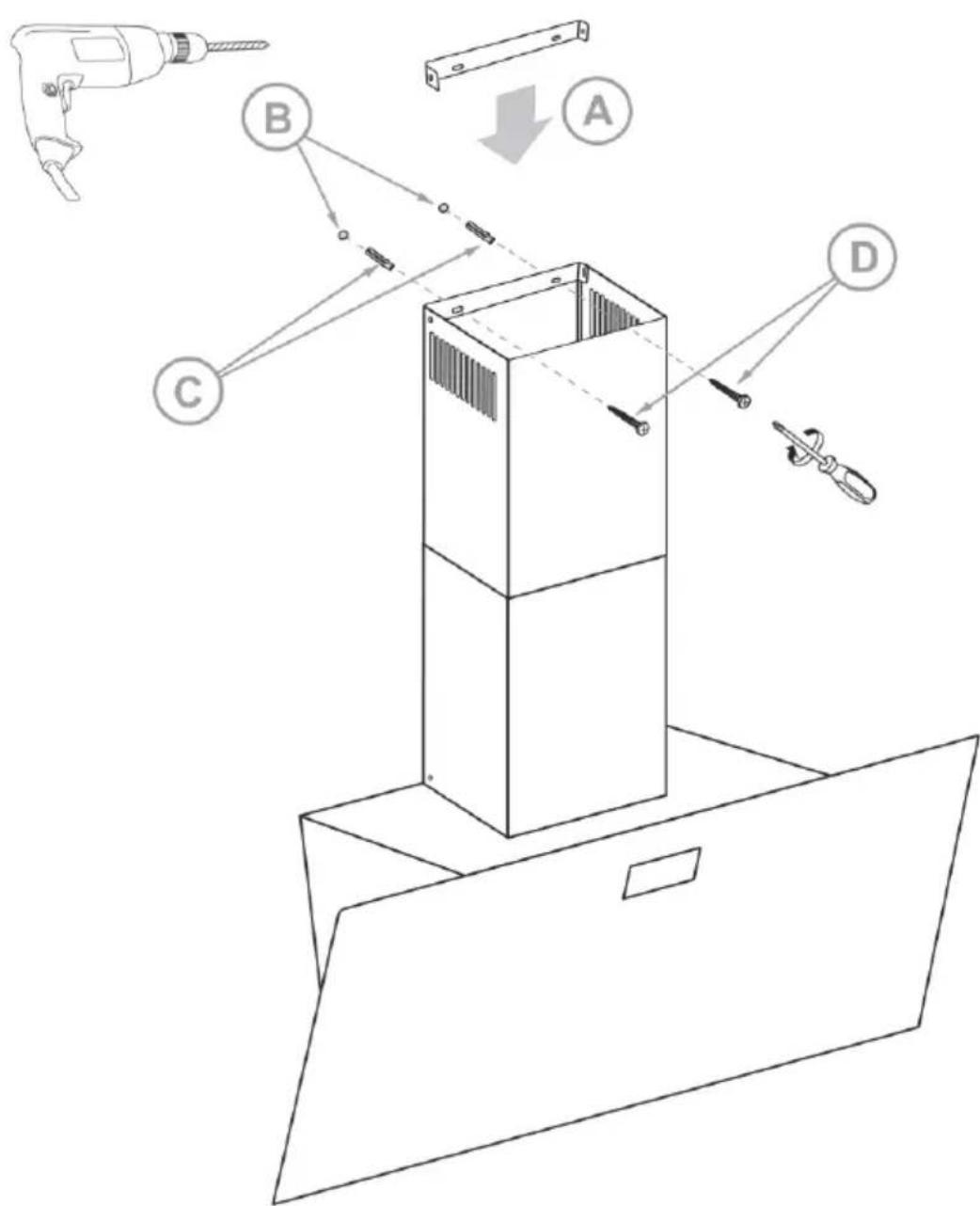

3. Installation der kaminstützen (zweiter abschnitt)

a) Platzieren sie den zweiten abschnitt des kamins undrichten sieihn am ersten abschnitt des kamins aus. Markieren sie seine position an der wand darüber dendecke. Entfernen sie dann die beiden abschnitt des kamins und platzieren sie die halterung A.
b) Markieren sie die beiden locher B der kaminhalterung.
c) Bohren sie zwei früher mit einem durchmesser von 10 mm Ø an den markierungen B.
d) Stecken sie die mitgelieferten stecker C ein.
e) Befestigen sie die halterung und befestigen sie sie mit den mitgelieferten schrauben D an der wand.

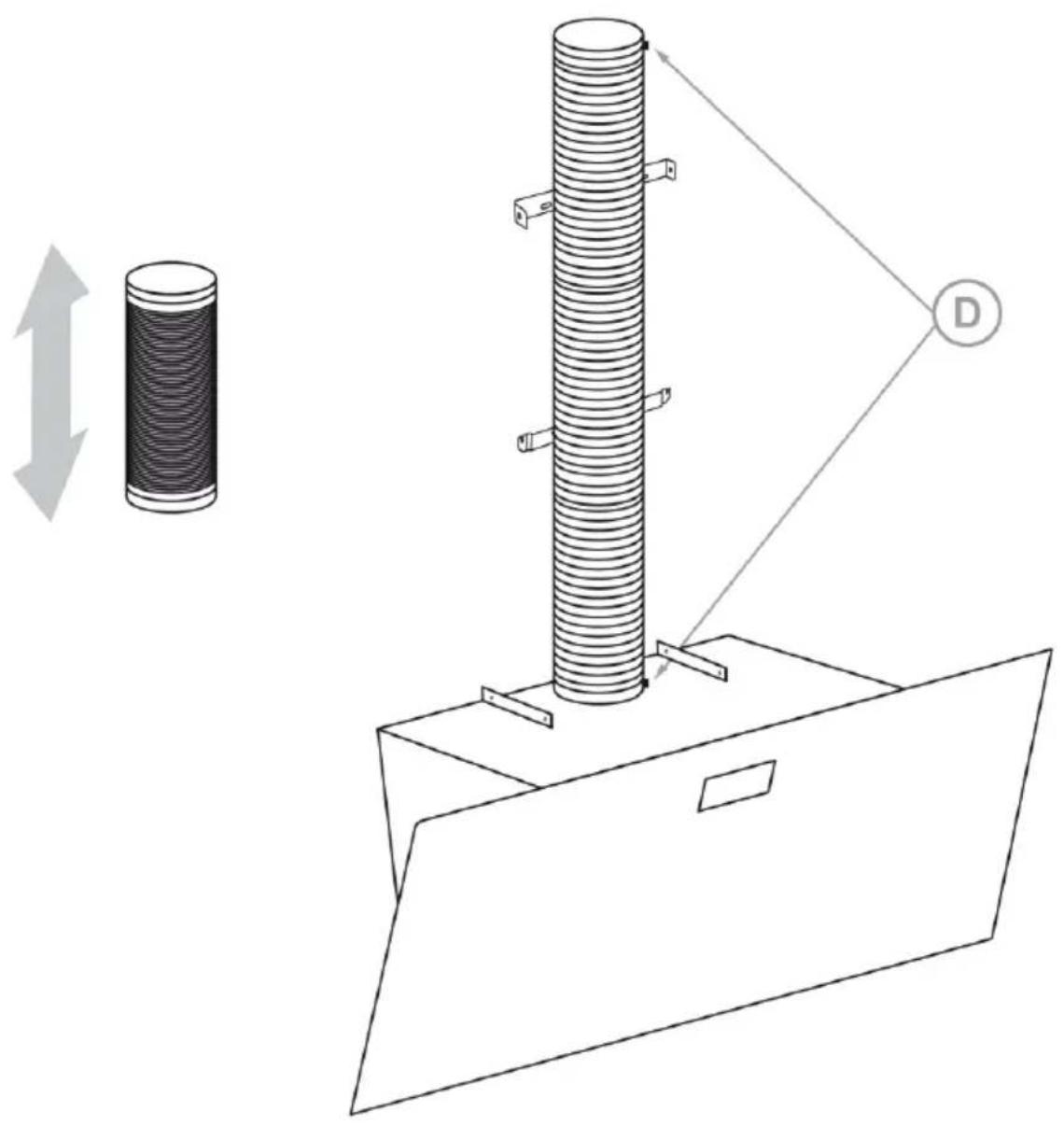

4. Installation des ausziehbaren evakuierungsrohrs

Das ausziehbare evakuierungsrohr hat einen durchmesser von 150 mm. Wenn das rauchauslassloch einen anderen durchmesser hat, müssen sie einen geeigneten adapter mit dem erforderlichen durchmesser anbringen.

a) Entfernen sie nach der installation der schornsteinstützen die beiden teile des schornsteins.
b) Ziehen sie das ausziehbare rohr Heraus und führen sie es vom hauptteil der haube zum deckenrauchauslass.
c) Zum befestigen des schlauchs konnen sie plastikbinder oder metallklammern D verwenden. Sie konnen auch silikon oder klebepaste verwenden, um die dichtheit zu befestigen und zu verbessern.

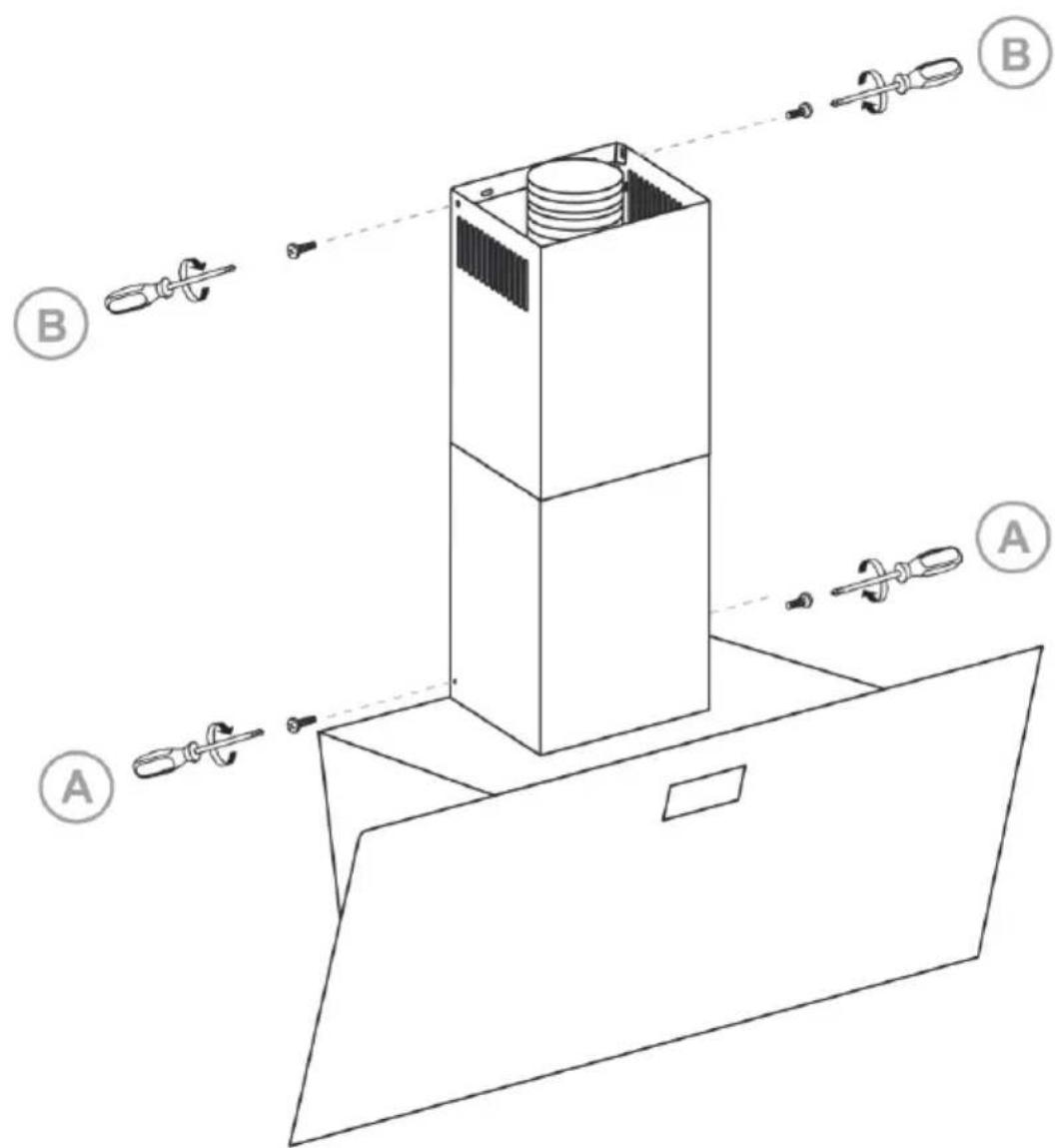

5. Platzierung der abschnittte, die den schornstein bilden

a) Schließen sie die dunstabzugshaube an die netzsteckdose an oder schließen sie sie an und schalten sie den omnipolaren trennschalter ein.
b) Überprüfen sie, ob die dunstabzugshaube ordnungsgemäß Funktioniert.
c) Befestigen sie den ersten abschnitt des kamins und befestigen sieihn mit den mitgelieferten schrauben A an der haube.
d) Setzen sie den zweiten abschnitt des kamins so ein, dass er in den ersten abschnitt des kamins eingeführt und an die decke geklebt wird, und befestigen sieihn dann mit den mitgelieferten schrauben B amträger.

TECHNISCHE EIGENSCHAFTEN

Versorgungsspannung 220 - 240 v ~ 50 Hz

Maximaler verbrauch 193 W.

Forderkapazität 700 m³ / h

Motorleistung 190 W.

Led-beleuchtung 2 × 1,5 ~W

Anzahl der absauggeschwindigkeiten 3

Energieklasse B (im bereich A +++ bis D)

Dynamische fluidwirkungsgradklasse A

Lichtwirkungsgrad klasse A

Wirkungsgradklasse der fettfilterung D

Schallpegel ≤slant 68 dB

Luftaustrittdurchmesser 150 mm Ø

Maßnahmen 895 x 400 x 1170 mm

Gewicht 15,55 Kg

Spezifikationen können ohne vorherige ankündigung geändert werden.

Dieses produit entspricht den europäischen richtlinien 2014/30/EU (EMC) über die Elektromagnetische Verträglichkeit und 2014/35/EU (LVD) Sicherheitskleinspannung.

"MX, MX ONDA" und die entsprechenden logos sind marken der MX ONDA, S.A.

MX ONDA, S. A.

C/Matabueyes,7 nave 1A

19171 - Cabanillas del Campo

(Guadalajara - Spanien)

Telefon Informationen und Service: [phone]

Benutzerhandbuch
Manuel utiliseur
