MODE D'EMPLOI Taylor IV PRESIDENT

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

Appareil multi-normes!

Voir «F» page 10 et tableau des configurations page 58.

La garantie de ce poste est valable uniquement dans le pays d'achat.

Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous permet d'accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT TAYLOR IV est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser notre PRESIDENT TAYLOR IV.

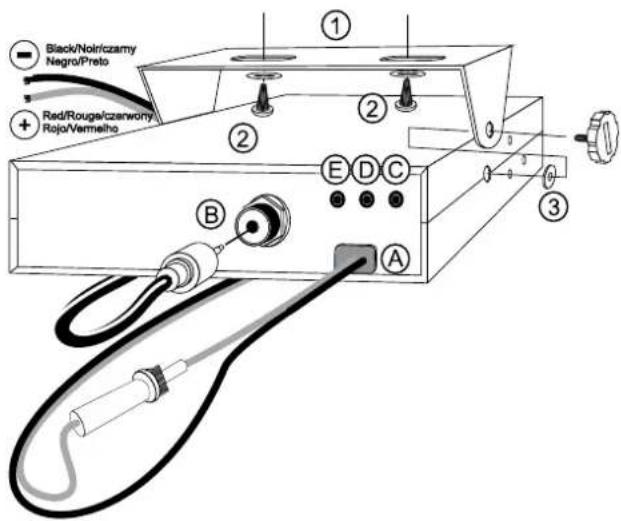

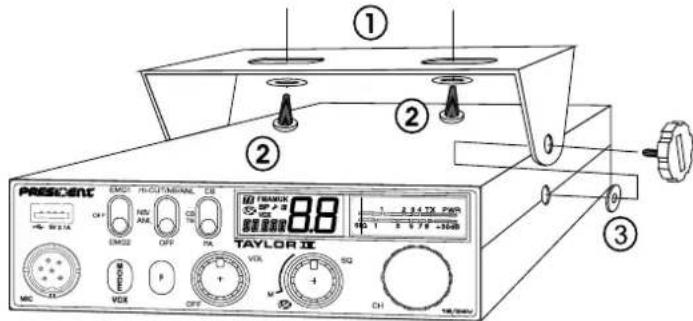

Choix de l'emplacement et montage du POSTE MOBILE

a) Choisir l'emplacement ventilé le plus approprié pour une utilisation simple et pratique de votre poste mobile. b) Veiller à ce qu'il ne gêne pas le conducteur ni les passagers du véhicule. c) Prévoir le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utiliser pour le montage le berceau (1) livré avec l'appareil, le fixer solidement à l'aide des vis auto-taraudeuses (2) fournies (diamètre de perçage 3.2 mm). Prêdez garde à ne pas endommager le système électrique du véhicule lors du perçage du tableau de bord. e) Lors du montage, ne pas oublier d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. 1) Choisir un emplacement pour le support du microphone et prévoir le passage de son cordon.

NOTA: Votre poste mobile possédant une prise microphone en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXP SP situé sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

Choix de l'antenne

• En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.

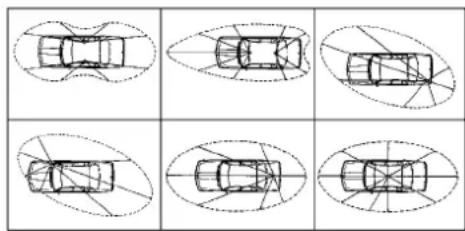

B) Antenne mobile

Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière. - Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne doit être au-dessus de celle-ci.

• Il existe 2 types d'antennes : les pré-régglées et les régliables. Les pré-régglées s'utilisent de préférence avec un bon plan de masse (pare-brise ou malle arrière) et les régliables offrant une plage d'utilisation beaucoup plus large permettent de tirer parti de plans de masse moins importants (voir S RÉGLAGE DU TOS ci-dessous). Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, gratter légèrement la surface au niveau de la vis et de l'étoile de serrage.
• Lors du passage du câble coaxial, veiller à ne pas le pincer ou l'écraser (risque de rupture et/ou de court-circuit).
• Brancher l'antenne (B).

C) Antenne fixe

• Veiller à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil.

Connexion de l'alimentation

Votre PRESIDENT TAYLOR IV 12/24 V est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 ou 24 Volts (A). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez ce revendeur.

a) Assurez-vous que l'alimentation soit bien de 12 ou 24 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un câble de section équivalente ou supérieure.

c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'autoradio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites). d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d'alimentation au poste.

ATTENTION: Ne jamais remplacer le fusible d'origine par un modèle d'une valeur différente!

4) Opérations de BASE à effectuer avant la première utilisation, sans PASSER en émission (sans appuyer sur la pédale du microphone)

a) Brancher le microphone. b) Vérifier le branchement de l'antenne. c) Mise en marche de l'appareil : tourner le bouton VOL (1) dans le sens des aiguilles d'une montre. d) Tourner le bouton du squelch SQ (2) au minimum, en position M. e) Régler volume à un niveau convenable. f) Amener le poste sur le canal 20 à l'aide du rotateur CH (3) ou des touches UP/DN (14) du microphone.

5) Réglage du TOS (taux d'ondes stationnaires)

ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

• Réglage avec le TOS-mètre intégré

NOUVEAU, FACILE ET TRÈS UTILE - Réglage du TOS par bip sonores

Voir menu AJUSTEMENT DU TOS page 11.

• Réglage avec TOS-mètre exteme (type TOS-1 PRESIDENT) a) Branchement du TOS-mètre :
• Brancher le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum type CA-2C PRESIDENT).

B) réglement du tos:

• Amener le poste sur le canal 20 en AM.
• Positionner le commutateur du To-smètre en position FWD (calibrage).
• Appuyer sur la pédale PTT (13) pour passer en émission.
• Amener l'aiguille sur l'index à l'aide du bouton de calibrage.
• Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lui sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster l'antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1.8 est acceptable).
• Il est nécessaire de recalibrer le TOS-mètre, entre chaque opération de réglage de l'antenne.

Remarque: Afin d'éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommends une longueur de câble inférieure à 3 m.

Maintenant, voir postes prêts à fonctionner.

1) Marche/arrêt ~ volume

Pour allumer votre poste : tourner le bouton VOL (1) dans le sens des aiguilles d'une montre. Si la fonction BIP DE TOUCHES est active (voir menu BIP DE TOUCHES page 10), un bip sonore est émis. Voiture radio est allumée.

L'afficheur montre brievement le type de microphone (voir menu TYPE DE MICROPHONEpage12) et la bande de fréquence en cours (voir § SELECTION DE LA BANDE DE FREQUENCS page 10).

Pour éteindre votre poste : tourner le bouton VOL (1) dans le sens inverse des aiguilles d'une montre jusqu'au clic d'arrêt. Votre radio est éteinte.

Pour ajuster le volume sonore, tourner le bouton VOL (1) dans le sens des aiguilles d'une montre. Pour diminuer le volume, tourner le bouton dans le sens inverse des aiguilles d'une montre.

2) ASC (automatic squelch control)/ squeelch

Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.

A) ASC: squelch à réglage automatique

Brevet mondial, exclusivité PRESIDENT

Tourner le bouton SQ (2) dans le sens contraire des aiguilles d'une montre en

Position ASC. apparait sur l'afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d'écoute lorsque l'ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel. Disparait de l'afficheur.

Tourner le bouton SQ (2) dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum (dans le sens des aiguilles d'une montre), les signaux les plus forts peuvent être perçus.

3) Rotateur de montee/descente des CANAUX

Tourner le rotateur CH (3) pour modifier le canal. Tourner le rotateur dans le sens des aiguilles d'une montre pour augmenter d'un canal et dans le sens inverse des aiguilles d'une montre pour diminuer d'un canal.

Voir le § TOUCHES UP/DN DU MICROPHONE page 9.

4) Vu-mmètre

Visualisez le niveau de réception et le niveau de puissance émise.

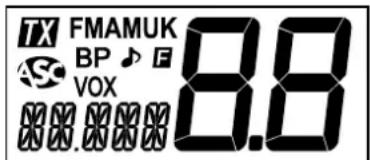

5) Afficheur LCD

Indiquemission

Mode AM sélectionne (clignote en mode PA)

Mode FM sélectionne (clignote en mode PA)

Mode FM sélectionné (configuration U/ENG uniquement) (clignote en mode PA)

Fonction ROGER BEEP activée

BP Fonction BEEP des touches activée

Automatic Squelch Control activé

VOX Fonction VOX activée

Fonction SCAN activée (le point clignote)

Mode MENU activé

Indique le canal ou la bande sélectionnée

Indique la fréquence ou le menu

Interrupteur 3 positions : CB, CB TB et PA.

Cb/pa

Permet de commuter entre les modes CB et PA (Public Address). Un haut-parleur de sonorisation extérieure peut être connecté sur le poste par une prise jack située sur le panneau arrière PA. SP. (D). Le mode PA est indiqué dans l'afficheur par le clignotement du mode de modulation (AM/ FM/ UK).

Pour plus de détails sur le fonctionnement en mode PA, voir le menu RÉGLAGE DU PA page 12.

Permet d'activer la fonction TALKBACK en mode CB.

Fonction talkback

Cette fonction permet d'entendre votre propre modulation dans le haut-parleur interne ou externe optionnel connecté au Jack EXT. SP. (C). À l'activation du mode TALKBACK, le niveau du TALKBACK s'affiche durant 3 secondes.

Quand la fonction est activée, le réglage du niveau du TALKBACK effectue en maintenant appuyée la pédale d'émission PTT (13) et en tournant le rotateur CH (3) pour augmenter/diminuer le niveau. Relâcher la pédale PTT (13).

7) Filtres nb/anl - hi-cut

Commutateur 3 positions : Position basse : aucun filtre n'est actif. Position centrale : seulement les filtres ANL et NB sont actifs. Position haute : tous les filtres (ANL, NB et HI-CUT) sont actifs.

NB: Noise Blanker / ANL: Automatic Noise Limiter. Ces filtres permettent de réduire les bruits de fond et certains parasites de réception.

HICUT: Coupe les interférences de haute fréquence et doit être utilisé en fonction des conditions de réception.

Remarque: Le filtre ANL ne fonctionne qu'en mode AM.

8) CANAUX prioritaires

Les canaux prioritaires seront automatiquement sélectionnés en commutant cette touche (8). Commutateur 3 positions : EMG1 / le canal prioritaire 1 est activé. EMG2 / le canal prioritaire 2 est activé. OFF / aucun canal prioritaire n'est activé.

Les canaux prioritaires par défaut sont le canal 9/AM (EMG1) et le canal 19/AM (EMG2)

Voir les menus RÉGLAGE DU CANAL PRIORITAIRE 1 et 2 page 11 pour configurer les canaux prioritaires.

Remarque: L'activation d'un canal prioritaire empêche de modifier le mode de modulation (AM/FM/UK), de lancer la fonction SCAN ou d'activer le mode PA. Si la fonction BIP DE TOUCHES est activée, un bip d'erreur se fait entendre. «EMG» et le numéro du canal clignotent pour indiquer une manipulation non autorisée. Positionner le commutateur (8) sur la position OFF pour pouvoir utiliser ces fonctions.

Entrez dans le mode MENUS. Voir le § MENUS page 10.

Selection de la BANDE de frequences

Voir le § FONCTION À L'ALLUMAGE DU POSTE page 9.

10) Mode VOX

Appuyez sur la touche MODE (10) pour sélectionner le mode de modulation : AM, FM). Le mode sélectionné s'affiche sur l'écran LCD.

Votre mode de modulation doit correspondre à celui de votre interlocuteur.

Modulation de Fréquence / FM: Communication rapprochée sur terrain plat et dégagé.

Modulation d'Amplitude / AM: Communication sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé).

En configuration U uniquement : le bouton MODE (10) permet de sélectionner la bande de fréquence ENG ou CEPT. "UK" s'affiche lorsque la bande de fréquence ENG est sélectionnée. Lorsque la bande de fréquence CEPT est sélectionnée, "UK" disparaît de l'afficheur (voir tableau page 54).

VOX (pression longue)

La fonction VOX permet de transmettre en parlant dans le microphone d'origine (ou dans le microphone vox optionnel) sans appuyer sur la pédale PTT (13). L'utilisation d'un microphone vox optionnel connecté à l'arrière du poste - prise VOX (E) - désactive le microphone d'origine.

Appuyer longuement sur la touche VOX (10) afin d'activer la fonction VOX. «VOX» s'affiche. Appuyer à nouveau sur la touche VOX (10) pour désactiver la fonction VOX. «VOX» disparaît de l'afficheur.

Voir le menu AJUSTEMENT DU VOX page 11.

La prise USB (11) permet de recharger un smartphone, une tablette ou tout autre appareil rechargeable 5 V - 2.1 A.

12) Prise microphone 6 broches

Elle se situe en façade de votre appareil et facilite ainsi son intégration dans le tableau de bord de votre véhicule.

Voir le schéma câblage page 57.

Bouton d’émission, appuyer pour parler, IV s’affiche. Relacher pour recevoir un message, IV disparaît de l'afficheur.

TOT (time out timer)

Si la touche PTT (13) est appuyée pendant plus de 3 minutes, l'afficheur clignote et l'émission se termine. Un bip est émis jusqu'à ce que la touche PTT (13) soit relâchée.

Touches up/dn du microphone (pression brève)

Utiliser les touches UP ou DN (14) pour modifier les canaux. UP pour augmenter et DN pour diminuer d'un canal.

Voir le § ROTATEUR DE MONTEE/DESCENTE DES CANAUX page 7.

SCAN (pression très longue)

Appuyer et maintenir appuyer une des touches UP ou DN (14) du microphone pendant ± 7 secondes ou jusqu'à ce qu'un bip soit émis pour activer la fonction SCAN. Le point entre les deux chiffres des canaux clignote pour indiquer que la fonction est active.

Le balayage s'arrête dès qu'un canal est actif. Le balayage démarre automatiquement 3 secondes après la fin de l'émission si aucune touche n'est activée pendant ce temps. En mode SCANNING, tourner le rotateur CH (3) ou appuyer sur les touches UP/DN (14) du microphone pour changer la direction de balayage des canaux.

Appuyer sur la pédale PTT (13) pour quitter la fonction SCAN. Le point clignotant entre les deux chiffres des canaux disparaît de l'afficheur.

B) prise d'antenne (SO-239)

C) PRISE POUR HAUT-PARLEUR EXTERNE OPTIONNEL (8 Ω, Ø 3,5 mm) D) PRISE POUR HAUT-PARLEUR PA (Public Address) OPTIONNEL (8 Ω, Ø 3,5 mm) E) PRISE POUR MICROPHONE VOX OPTIONNEL (8Ω, Ø2,5 mm)

C) fonction à l'allumage du POSTE

La SELECTION DE LA BANDE DE FREQUENCES, se fait à l'allumage du poste. Éteindre puis rallumer l'appareil enMAINENANT appuyée la touche F (9). (Configuration: EU; PL; d; EC; U; In)

Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N'utilisez en aucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation. Voir tableau page 59.

1. Allumer l'appareil en maintenant appuyée la touche F (9). La déte correspondant à la configuration actuelle clignote.
2. Pour changer de configuration, utiliser le rotateur CH (3) ou les touches UP/DN du microphone (14).
3. Quand la configuration désirée est affichée, appuyer 1 seconde sur la touche F (9). La lettre correspondant à la configuration s'affiche en continu, un bip est émis.
4. À ce stade, confirmer la sélection en éteignant puis en allumant à nouveau l'appareil.

Voir les bandes de fréquences pages 54 à 56 / tableau de configuration page 58

L'ordre des 11 fonctions est celui décrit dans ce manuel. Toutefois, la fonction affichée en entrant dans les MENUS sera la fois fonction modifiée par l'utilisateur.

Quelle que soit la fonction, la procédure est identique : appuyer sur le bouton F (9) pour entrer dans les MENUS. F s'affiche

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le menu.
2. Appuyer sur le bouton F (9) pour valider. Le paramètre de réglage du menu choisi clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour modifier la valeur du paramètre.
4. Une nouvelle pression sur le bouton F (9) permet de modifier la valeur choisie. Le paramètre commence à clignoter et si la fonction possède plus d'un seul paramètre, le paramètre suivant clignote.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Il disparaît de l'afficheur.

Remarque: Les touches UP/DN (14) du microphone ont le même effet que la rotation du bouton CH (3). La pédale d'émission PTT (13) valde le dernier réglée et sort des MENUS. Disparait de l'afficheur.

1) Couleur

Cette fonction permet de choisir la couleur d'affichage de l'écran LCD. Appuyer sur le bouton F (9) pour accéder aux MENUS. S'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction CDR
2. Appuyer sur le bouton F (9). La valeur de la couleur actuelle clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la couleur désirée. Les 7 couleurs disponibles tournent en boucle :

→ rouge / vert / bleu / cyan / jaune / violet / bleu clair

rE / gr / bl / cy / yE / PU / CL

1. Une nouvelle pression sur le bouton F (9) permet de valider la couleur choisie. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. Disparait de l'afficheur.
2. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

La couleur par défaut est RE (rouge).

La fonction DIM (dimmer) permet de régler la luminosité du rétroéclairage (de 1 à 9) ou DF (pas de rétroéclairage).

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction JM.
2. Appuyer sur le bouton F (9). La valeur du niveau actuel clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour ajuster le niveau de luminosité désiré.
4. Une nouvelle pression sur le bouton F (9) permet de réinitialiser la valeur choisie. La valeur commence de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. Disparait de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, l'affichage disparait de l'afficheur.

La luminosité par défaut est : 9.

3) BIP de touches

Quand la fonction est active, un bip sonore retentit lorsqu'une touche est enfoncée, lors d'un changement de canal, etc. apparait sur l'afficheur. Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction KE5BP.
2. Appuyer sur le bouton F (9). L'état actuel clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour activer/désactiver la fonction F.
4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. E disparait de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

La valeur par défaut de la fonction est n (activée).

Quand la fonction est active, l'icône apparait sur l'afficheur. Le Roger Beep émet un bref signal lorsqu'on relâche la pédale PTT (13) du microphone pour indiquer la fin de l'émission à son correspondant. Historiquement, la CB étant un mode de communication «simplex», c'est-à-dire qu'il n'est pas possible de parler et d'écouter en même temps (comme

c'est le cas pour le téléphone par exemple), il était d'usage de dire «Roger», une fois que l'on avait fini de parler afin de prévenir son correspondant qu'il pouvait parler à son tour. Le mot «Roger», a été remplacé par un bip significatif, d'où son nom «Roger Beep».

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction RG.
2. Appuyer sur le bouton F (9). L'état actuel clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour activer/désactiver la fonction DF.
4. Une nouvelle pression sur le bouton F (9) permet de vérifier le besoin. La valeur cesse de clignoter. a) Répartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour vérifier et sortir des MENUS. d disparait de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, disparaît de l'afficheur.

La valeur par défaut de la fonction est DF (désactivée).

5) Ajustement du TOS

Cette fonction permet de régler le TOS (Taux d'Ondes Stationnaires) par bips sonores.

Appuyer sur le bouton F (9) pour accéder aux MENUS. S'affiche.

1. Tourner le rotateur CH (3) ou utilisez les touches UP/DN (14) du microphone pour sélectionner la fonction SUR.
2. Appuyer sur le bouton F (9). Le poste passe automatiquement en mode TX sans presser la pédale PTT (13) et le calibrage commence. Le temps de calibrage est de 5 minutes maximum. Un décompte se fait dans l'afficheur.
3. Ajuster l'antenne.
4. Le bip est continu quand la valeur du TOS est égale à l'. L'espace entre les bips devient de plus en plus grand au fur et à mesure que la valeur du TOS s'éloigne de l'.

Le volume du bip est réglable avec le bouton VOL (1). L'afficheur indique la valeur du TOS. Par exemple 25. 5. Appuyer sur la pédale PTT (13) pour sortir du mode MENUS. Disparait de l'afficheur.

Vérifier que le volume soit régulé à un niveau convenable.

Voir le S RÉGLAGE DU TOS page 6.

6) Réglage du CANAL prioritaire 1

Permet de définir les paramètres (canal et mode) du canal prioritaire 1.

Appuyer sur le bouton F (9) pour accéder aux MENUS. I s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction [M5].
2. Appuyer sur le bouton F (9). Le premier paramètre, le canal, clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utilisez les touches UP/DN (14) du microphone pour sélectionner le canal.
4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. Le canal cesse de clignoter. Le second paramètre, le Mode, clignote.
5. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le mode AM, FM ou UK (en configuration U uniquement).
6. Une nouvelle pression sur le bouton F (9) permet de reprendre le choix. Le mode cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PIT (13) pour valider et sortir des MENUS. E disparait de l'afficheur.
7. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

Le canal prioritaire 1 par défaut est le canal 9/AM.

Voir le S CANAUX PRIORITAIES page 8.

7) Réglage du CANAL prioritaire 2

Permet de définir les paramètres (canal et mode) du canal prioritaire 2. Appuyer sur le bouton F (9) pour accéder aux MENUS. E s'affiche. 1. Tourner le rotateur CH (3) ou utilisez les touches UP/DN (14) du microphone pour sélectionner la fonction EIG 2.

Les points 2 à 7 sont identiques à ceux du § RÉGLAGE DU CANAL PRIORITAIRE 1.

Le canal prioritaire 2 par défaut est le canal 19/AM.

Voir le SCANAUx PRIORITAIRES page 8.

8) Ajustement du VOX

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche. 1. sélectionner la fonction VJx. Trois réglages permettent d'ajuster le VOX. La Sensibilité: L, l'Anti-Vox: R et la Temporisation t (en boucle dans cet ordre). 2. Appuyer sur le bouton F (9). Le paramètre de réglage (L, R ou t) clignote dans l'afficheur. 3. Tourner le rotateur CH (3) ou utilise les touches UP/DN (14) du microphone pour passer au paramètre suivant. 4. Appuyer sur le bouton F (9). La valeur actuelle du paramètre de réglage choisi clignote dans l'afficheur.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour ajuster la valeur du paramètre.
2. Appuyer sur le bouton F (9) pour mémoriser et valider le réglage.
3. Repartir du point 2 pour régler les deux autres paramètres du VOX.
4. Une fois les réglages effectués, appuyer sur la pédale d'émission PTT (13) pour quitter le mode Ajustement du VOX. Si aucun ajustement n'est fait durant 10 secondes, l'appareil quitte automatiquement la fonction.
5. Sensibilité « L »: permet de régler la sensibilité du microphone (original ou vox optionnel) pour une qualité de transmission optimale. Niveau régulable de 1 à 9 (niveau bas). Valeur par défaut : 5.
6. Anti-Vox: Permet d’empêcher l’émission générée par les bruits ambiants. Niveau régirable: BF (émet en fonction du niveau du squech) et de D (sans anti-vox) à G (niveau bas). Valeur par défaut: BF.
7. Temporisation : permet d'éviter la coupure «brutale» de la transmission en rajoutant une temporisation à la fin de la parole. Niveau régulable de 1 (délai court) à 9 (délai long). Valeur par défaut : t.

L'ajustement du VOX n'active pas automatiquement la fonction VOX.

9) Réglage du PA (public address)

Cette fonction permet de sélectionner le mode de fonctionnement du Public Address PA.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction PRESCT.
2. Appuyer sur le bouton F (9). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le paramètre ON, OFF ou PR.
4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. Le paramètre cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. Disparaît de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, disparaît de l'afficheur.

In: la modulation du microphone est transmise au haut-parleur externe du Public Address connecté au jack PA. SP. (D). Le signal reçu est renvoyé vers le haut-parleur interne (ou le haut-parleur externe optionnel connecté au jack EXT. SP. (C)). Le mode de modulation utilisé (AM, FM ou FM UK) clignote : la réception n'est plus fonctionnelle. Seule la modulation du microphone est transmise au haut-parleur du Public Address connecté au jack PA. SP. (D). L'afficheur affiche en permanence PR et le volume du PA.

PA : la modulation du microphone et le signal reçu sont transmis au haut-parleur du Public Address connecté au jack PA. SP. (D). Le mode de modulation utilisé (AM, FM ou FM UK) clignote.

Le type de Public Address par défaut est In

Voir le § CB/PA page 8.

Le PRESIDENT TAYLOR IV peut être utilisé tant avec un microphone electret que dynamique 6 broches PRESIDENT (voir cabbage du microphone page 57). À l'allumage du poste, le type de microphone courant s'affiche brievement.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner la fonction MTCTF.
2. Appuyer sur le bouton F (9). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le type de microphone EL (électret) ou (dynamique).
4. Une nouvelle pression sur le bouton F (9) permet de valider le choix. La voix cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (13) pour valider et sortir des MENUS. Disparaît de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

Le type de microphone par défaut est EL (électret).

Permet de réinitialiser tous les paramètres définis par l'utilisateur et de revenir aux valeurs par défaut.

Appuyer sur le bouton F (9) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur CH (3) ou utiliser les touches UP/DN (14) du microphone pour sélectionner le menu PSET.
2. Appuyer sur le bouton F (9). RL clignote dans l'afficheur.
3. Appuyer à nouveau sur le bouton F (9) pour restaurer les paramètres d'usine. L'appareil sort des MENUS.
4. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

1) Générales

• Canaux : 40
• Modes de modulation : AM / FM
• Gamme de fréquences : de 26,965 MHz à 27,405 MHz
• Impédance d'antenne : 50 ohms Tension d'allimentation : 13,2 V / 26,4 V
• Dimensions : 150 (L) x 165 (P) x 45 (H) mm
• Poids : ± 0,750 kg
• Accessoires Inclus : 1 microphone electret UP/DOWN et son support, 1 berceau avec vis de fixation et cordon d'alimentation avec fusible

2) Émission

• Tolérance de fréquence: +/- 200 Hz
• Puissance poussière
• Émissions parasites
• Réponse en fréquence
• Puissance émise dans le canal adj.
• Sensibilité du microphone - Consommation
• Distorsion maximale du signal modulo

3) RECEPTION

Sensibilité maximale à 20 dB sinad 0,35 μV -116 dBm (FM) - Réponse en fréquence - Sélectivité du canal adjacent - Puissance audio maximale Sensibilité du squelch maximale: 1 mV - 47 dBm Taux de réjection fréquence image Taux de réjection fréquence intermédiaire - Consommation : 150~500mA(13,2V) 100~300mA(26,4V)

1) Votre POSTE n'emet PAS ou votre emission est de mauvaise qualite

Vérifiez que :

L'antenne soit correctement branchée et que le TOS soit bien réglé. Le microphone soit bien branché. - la configuration programme soit allumée (voir tableau page 58).

2) Votre POSTE NE RECOIT PAS ou VOITE réception est de mauvaise qualité

Vérifiez que :

Le niveau du squelch soit correctement réglé. Le bouton VOL (1) soit réglé à un niveau convenable. L'antenne soit correctement branchée et le TOS bien réglé. Vous êtes bien sur le même type de modulation que votre interlocuteur. La configuration programmée soit la même (voir tableau page 58).

3) Votre POSTE NE s'allume PAS

Vérifiez :

Votre alimentation. Qu'il n'y ait pas d'inversion des fils au niveau de votre branchement. L'état du fusible.

G) comment émetture ou recevoir unmessage?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Vous pousserez alors à appuyer sur la pédale PTT (13) de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station».

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19), et que la communication est établie avec votre interlocuteur, il est d'usage de demander un autre canal disponible afin de ne pas encombrer le canal d'appel.

Alphabet phonétique international

A Alpha B Bravo C Charlie D Delta E Echo F Foxtrot G Golf

BLU : Bande latérale unique

BF : Basse fréquence

CB : Citizen Band (canaux banalisés)

DX : Liaison longue distance

DW : Double veille

FM : Frequency modulation (modulation de fréquence)

GMT : Greenwich Mean Time (heure moyenne de Greenwich)

GP : Ground plane (antenne verticale)

HF : High Frequency (haute fréquence)

LSB : Low Side Band (bande latérale inférieure)

RX Receiver (récepteur)

SSB : Single Side Band (Bande latérale unique)

SWL : Écoute en ondes courtes

TOS : Taux d'ondes stationnaires

TX Transceiver. Désigne un poste émetteur-récepteur

CB. Indique aussi l'émission.

UHF Ultra-haute fréquence

USB : Up Slide Band (bande latérale supérieure)

VHF : Very high Frequency (très haute fréquence)

ALPHA LIMA

BAC

BASE

Amplificateur linéaire : Poste CB : Station de base

BREAK

CANNE A PÉCHE CHEERIO BY CITY NUMBER COPIER FIXEMOBILE FB INFERIEURS

: Demande de s'intercaler, s'interrompre : antenne : Au revoir : Code postal : Écouter, capter, recevoir Station mobile arrêtée : Fine business (bon, excellent) : Canaux en-dessous des 40 canaux autorisés (interdits en France) : Appel de détresse : Microphone : Station mobile : Non : Opérateur radio : Microphone : Canaux au-dessus des 40 canaux

autorises (interdits en France)

TANTE VICTORINE

Amplificateur de puissance : Téléphone : Interferences TV : Se voir : Vieux copains : Watts : Le temps L’épouse de l’opérateur : Opératrice radio Poignée de mains : Amitiés Grosses blises Dégasser la fréquence : Polarisation horizontale, aller se coucher : Pipi : le téléphone : Gastro liquide (apéritif)

Code “q

QRA QRA Familial QRA PRO QRB QRD

: Emplacement de la station : Domicile de la station : Lieu de travail : Distance entre 2 stations : Direction

QRE : Heure d'arrivée prévue

QRG: Fréquence

QRH : Fréquence Instable

QRI : Tonalité d'émission

QRJ : Me recevez-vous bien ?

QRK: Force des signaux (R1 à R5)

QRL: Je suis occupé

QRN: Bruitage atmosphérique (orages)

QRO: Fort, très bien, sympa

QRP: Faible, petit

QRPP: Petif garcon

QRPPette : Petite fille

QRQ: Transmettez plus vite

QRR : Nom de la station

QRR: Appel de détresse

QRS : Transmettez plus lentement

QRT: Cessez les émissions

QRU: Plus rien à dire

QRV : Je suis prf

QRW : Avissez que J'appelle

QRX : Restez en écoute un instant

QRZ : Indicatif de la station : par qui suis-je appelé?

QSA : Force de signal (S1 à S9)

QSB : Fading, variation

QSJ : Prix, argent, valeur

QSK : Dois-je continuer la transmission ?

QSL : Carte de confirmation de contact

QSO: Contact radio

QSP : Transmettra

QSX : Voulez-vous écouter sur...

QSY : Dégagement de fréquence

QTH : Position de station

QTR : Heure locale

CANAUX d'appel

27 AM : appel général en zone urbaine

19 AM Routiers

9 AM : Appel d'urgence

Déclaration de conformite EU simplifiée

Par la présente, Groupe Président Electronics, déclare que l'équipement radio CB:

Marque: PRESIDENT

Type: TXPR403

Nom Commercial: TAYLOR IV

Est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante :

Ce poste est garanti 2 ans pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l'origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l'achat et l'utilisation d'une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l'achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.

Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

Pour être valide, la garantie doit nous être retournée au plus tard 1 mois après l'achat. - Détacher après l'avoir fait remplir la partie ci-contre et la retourner d'office complétée. - Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société. - Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer. - Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder. - Ne pas procéder à l'installation de votre appareil sans avoir lu ce manuel d'instructions. Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.

La garantie est valable dans le pays d'achat.

Ne sont pas couverts :

• Les dommages causés par accident, choc ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages causés par une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)
• La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agrées par notre Société.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation de votre appareil et la qualité du fusible.
• Contrôlez les différents branchements : jacks, prise d'antenne, prise du microphone... Assurez-vous que le niveau duquelch soit correctement réglé ; que la configuration programmée soit la bonne.
• En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturées.
• Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez-la au nouveau propriétaire pour le suivi S. A. V.
• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui décidera de la conduite à tenir.
• Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation.

Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers.

Date d'achat :

N° de série:

Type: radioamateur TAYLOR IV

Nr serjynj:

Tableeau des frequences pour in

La bande de fréquence et la puissance d’émission de votre appareil doivent correspondre à la configuration autorisée dans le pays où il est utilisé.

Pays dans lesquels il existe des limitations particulières (Licence / Registre)

Dernière mise à jour de ce tableau sur le site : www.president-electronics.com, rubrique «Les Postes Radio-CB», puis «La CB PRESIDENT et l'Europe»,
