MODE D'EMPLOI Walker II PRESIDENT

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

Appareil multi-normes!

Voir «F» page 10 et tableau des configurations page 61.

La garantie de ce poste est valable uniquement dans le pays d'achat.

Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous permet d'accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT WALKER II est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser notre PRESIDENT WALKER II.

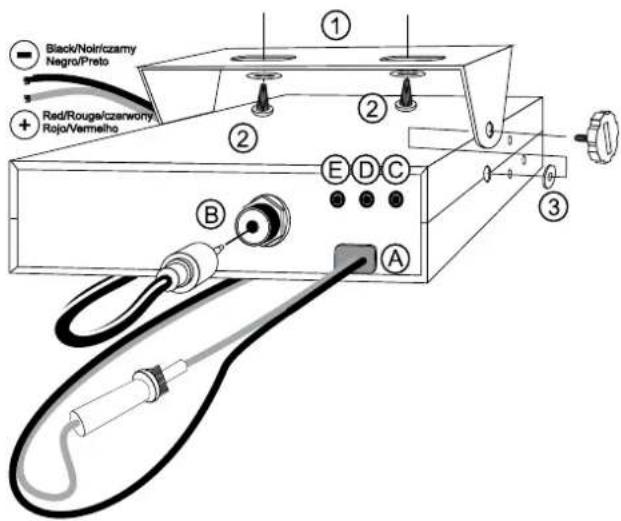

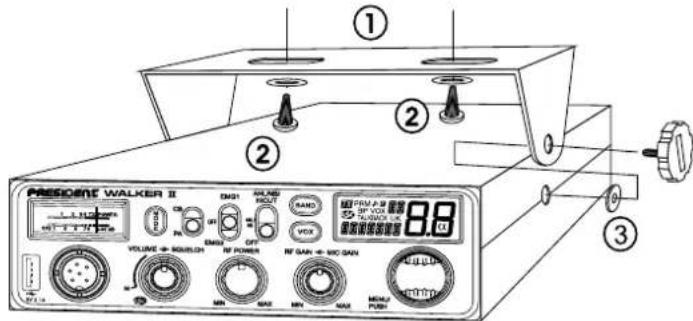

Choix de l'emplacement et montage du POSTE MOBILE

a) Choisir l'emplacement ventilé le plus approprié pour une utilisation simple et pratique de votre poste mobile. b) Veiller à ce qu'il ne gêne pas le conducteur ni les passagers du véhicule. c) Prévoir le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utiliser pour le montage le berceau (1) livré avec l'appareil, le fixer solidement à l'aide des vis auto-taraudées (2) fournies (diamètre de percage 3.2 mm). Prendre garde à ne pas endommager le système électrique du véhicule lors du percage du tableau de bord. e) Lors du montage, ne pas oublier d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. 1) Choisir un emplacement pour le support du microphone et prévoir le passage de son cordon.

NOTA: Votre poste mobile possédant une prise microphone en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXP SP situé sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

Choix de l'antenne

• En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.

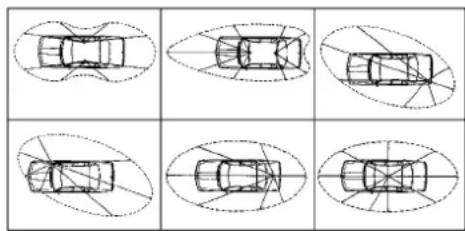

B) Antenne mobile

Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière. - Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne doit être au-dessus de celle-ci.

• Il existe 2 types d'antennes : les pré-régglées et les régibles. Les pré-réglées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière) et les régibles offrant une plage d'utilisation beaucoup plus large permettant de tirer parti de plans de masse moins importants (voir § RÉGLAGE DU TOS page 6). Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, gratter légèrement la peinture au niveau de la vis et de l'étoile de serrage.
• Lors du passage du câble coaxial, veiller à ne pas le pincer ou l'écraser (risque de rupture et/ou de court-circuit).
• Brancher l'antenne (B).

C) Antenne fixe

• Veiller à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil.

Connexion de l'alimentation

Votre PRESIDENT WALKER Il est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifier vos connexions. Notre poste doit être alimenté par une source de courant continu 12 Volts (A). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consulter notre revendeur.

ATTENTION: Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées avec le cordon d'alimentation non raccordé au poste.

a) S'assurer que l'alimentation soit bien de 12 Volts. b) Repérer les bornes (+) et (-) de la batterie (+ = rouge et - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utiliser un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'autoradio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).

d) Brancher le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Brancher le cordon d'alimentation au poste.

ATTENTION: Ne jamais remplacer le fusible d'origine par un modèle d'une valeur différente!

4) Opérations de BASE à effectuer avant la première utilisation, sans PASSER en émission (sans appuyer sur la pédale du microphone)

a) Brancher le microphone. b) Vérifier le branchement de l'antenne. c) Mise en marche de l'appareil : tourner le bouton VOLUME (1) dans le sens des aiguilles d'une montre. d) Tourner le bouton du SQUELCH (2) au minimum, en position M. e) Régler volume à un niveau convenable. f) Amener le poste sur le canal 20 à l'aide du rotateur PUSH (6) ou des touches UP/DN (18) du microphone.

5) Réglage du TOS (taux d'ondes stationnaires)

ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

Réglage avec le tos-mètre intégré

NOUVEAU, FACILE ET TRÉS UTILE - Réglage du TOS par bip sonores

Voir menu Ajustement du TOS page 12.

• Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT)

A) Branchement du TOS-metre :

• Brancher le Tos-mêtre entre le poste et l'antenne, le plus pres possible du poste (utilissez pour cela un cable de 40 cm maximum type CA-2C PRESIDENT).

B) Réglement du tos:

• Amener le poste sur le canal 20 en AM.
• Positionner le commutateur du To-smètre en position FWD (calibrage).
• Appuyer sur la pédale PTT (17) pour passer en émission.
• Amener l'aliquote sur l'index ∇ à l'aide du bouton de calibrage.
• Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lui sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1.8 est acceptable). Il est nécessaire de recalibrer le Tosmètre, entre chaque opération de réglage de l'antenne.

Remarque : Afin d'éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3 m.

Maintenant, Votre poste est prêt à fonctionner.

1) Marche/arrêt ~ volume

Pour allumer votre poste : founer le bouton VOLUME (1) dans le sens des aiguilles d'une montre. Si la fonction BIP DE TOUCHES est active (voir menu BIP DE TOUCHES page 11), un bip sonore est émis. Notre radio est allumée. L'afficheur montre brievement le type de microphone. Voir menu TYPE DE MICROPHONE page 12.

Pour éteindre votre poste, fournir le bouton VOLUME (1) dans le sens inverse des algilles d'une montre jusqu'au clic d'arrêt. Votre radio est éteinte. Pour ajuster le volume sonore, tourner le bouton VOLUME (1) dans le sens des algilles d'une montre. Pour diminuer le volume, tourner le bouton dans le sens inverse des algilles d'une montre.

2) ASC (automatic squelch control)/squeelch

Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.

Tourner le bouton SQUELCH (2) dans le sens contraire des aiguilles d'une montre en position ASC. Apparait sur l'afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comport d'écoute lorsqu I'ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel. Disparait de l'afficheur.

Tourner le bouton SQUELCH (2) dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum (dans le sens des aiguilles d'une montre), seuls les signaux les plus forts peuvent être perçus.

En mode TX, tournez le bouton RF POWER (3) pour régler la puissance de sortie AM/FM ; dans le sens des aiguilles d'une montre pour augmenter la puissance, dans le sens inverse des aiguilles d'une montre pour diminuer la puissance.

4) MIC GAIN

Réglage du niveau de sensibilité du microphone.

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

5) RF GAIN

Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsqu'il interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication rapprochée avec un correspondant non équipé d'un RF POWER.

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

6) Rotateur “PUSH

En fonctionnement normal, tourner le rotateur PUSH (6) pour modifier le canal. Tourner le rotateur dans le sens des aiguilles d'une montre pour augmenter d'un canal et dans le sens inverse des aiguilles d'une montre pour diminuer d'un canal.

En mode MENUS (une pression longue de 3 secondes environ sur le rotateur PUSH (6) permet d'activer ce mode (voir § MENUS page 10)).

1. Tourner le rotateur PUSH (6) pour sélectionner la fonction à paramétrer.
2. Appuyer brièvement sur le bouton PUSH (6) pour valider. Le parametre de réglage de la fonction choisie clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) pour modifier la valeur du paramètre.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. Le paramètre cesse de clignoter et si la fonction possède plus d'un seul paramètre, le paramètre suivant clignote.

Voir le § TOUCHES UP/DN DU MICROPHONE page 9.

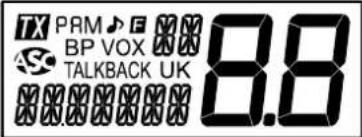

7) Afficheur LCD

Indiquemission

AM Mode AM sélectionne

FM Mode FM sélectionne

UK Mode FM sélectionné (configuration U/ENG uniquement)

Fonction ROGER BEEP activée

Fonction BEEP des touches activée

Automatic Squelch Control activé

VOX Fonction VOX activée

Fonction SCAN activée (le point clignote)

Fonction TALKBACK activée

Mode MENU activé

Indique le canal sélectionné (gros chiffres)

Indique la bande sélectionnée (digits en haut)

Indique la fréquence ou le menu

8) VOX ajustement du VOX

La fonction VOX permet de transmettre en parlant dans le microphone d'origine (ou dans le microphone vox optionnel) sans appuyer sur la pédale PTT (17). L'utilisation d'un microphone vox optionnel connecté à l'arête du poste - prise VOX (E) - déactive le microphone d'origine.

Appuyer brièvement sur la touche VOX (8) afin d'activer la fonction VOX. «VOX» s'affiche. Appuyer à nouveau sur la touche VOX (8) pour désactiver la fonction VOX. «VOX» disparaît de l'afficheur.

AJUSTEMENT DU VOX (pression longue)

Appuyer pendant 2 secondes sur la touche VOX (8) pour entrer dans le mode Ajustement du VOX.

Trois réglages permettent d'ajuster le VOX. La Sensibilité: SET L, l'Anti-Vox: SET A et la Temporisation SET (en boucle dans cet ordre).

1. Pour modifier un autre réglage que celui affiché, appuyer brièvement sur la touche VOX (8) pour sélectionner le réglage suivant ou...
2. Tourner le rotateur PUSH (6) ou appuyer sur les touches UP/DN (18) du microphone pour modifier la valeur du réglage.
3. Appuyer à nouveau brièvement sur la touche VOX (8) pour mémoriser cette valeur et passer au réglage suivant...
4. Une fois les réglages effectués, appuyer sur la pédale d'émission PIT (17) pour quitter le mode Ajustement du VOX. Si aucun ajustement n'est fait durant 5 secondes, l'apparèt quitter automatiquement la fonction.

Sensibilité «5CT L» : permet de régir la sensibilité du microphone (original ou vox optionnel) pour une qualité de transmission optimale. Niveau régulable de 1 (niveau haut) à 9 (niveau bas). Valeur par défaut : 5. - Anti-Vox : empêcher l'émission générée par les bruits ambiants. Niveau régulable : DF (émet en fonction du niveau du squelch) et de D (sans anti-vox) à 9 (niveau bas). Valeur par défaut : 9. Temporisation ^^, permet d'éviter la coupure brutale de la transmission en rajoutant une temporisation à la fin de la parole. Niveau réglable de 1 (délai court) à 9 (délai long). Valeur par défaut : t.

L'ajustement du VOX n'active pas automatiquement la fonction VOX.

Commutateur 3 positions : Position basse : aucun filtre n'est activé. Position centrale : seuls les filtres ANL et NB sont actifs. Position haute : tous les filtres (ANL, NB et HI-CUT) sont actifs.

NB: Noise Blanker / ANL: Automatic Noise Limiter. Ces filtres permettent de réduire les bruits de fond et certains parasites de réception.

HI-CUT: Coupe les interférences de haute fréquence et doit être utilisée en fonction des conditions de réception.

Remarque: Le filtre ANL ne fonctionne qu'en mode AM.

Les canaux prioritaires seront automatiquement mention sélectionnés en commutant cette touche (11). Commutateur 3 positions : EMG1 / le canal prioritaire 1 est activé. EMG2 / le canal prioritaire 2 est activé. OFF / aucun canal prioritaire n'est activé.

Les canaux prioritaires par défaut sont le canal 9/AM (EMG1) et le canal 19/AM (EMG2)

Voir les menus RÉGLAGE DU CANAL PRIORITAIRE 1 et 2 page 11 pour configurer les canaux prioritaires.

Remarque: L'activation d'un canal prioritaire empêche de modifier le mode de modulation (AM/FM/UK), de lancer la fonction SCAN ou d'activer le mode PA. Si la fonction BIP DE TOUCHES est activée, un bip d'erreur se fait entendre. «EMG» et le numéro du canal clignottent pour indiquer une manipulation non autorisée. Positionner le commutateur (11) sur la position OFF pour pouvoir utiliser ces fonctions.

12)CB/PA

Permet de commuter entre les modes CB et PA (Public Address).

Un haut-parleur de sonorisation extérieure peut être connecté sur le poste par une prise jack située sur le panneau arrière PA. SP. (D). Tourner le bouton du MIC GAIN (4) pour ajuster le volume du PA.

Pour plus de détails sur le fonctionnement en mode PA, voir le menu RÉGLAGE DU PA page 12.

Appuyez sur la touche MODE (13) pour sélectionner le mode de modulation : AM, FM). Le mode sélectionné s'affiche sur l'écran LCD.

Votre mode de modulation doit correspondre à celui de votre interlocuteur.

Modulation de Fréquence / FM : Communication rapprochée sur terrain plat et dégagé. Modulation d'Amplitude / AM : Communication sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé).

En configuration U uniquement : le bouton MODE (13) permet de sélectionner la bande de fréquence ENG ou CEPT. "UK" s'affiche lorsque la bande de fréquence ENG est sélectionnée. Lorsque la bande de fréquence CEPT est sélectionnée, "UK" disparaît de l'afficheur (voir tableau page 57).

Visualise le niveau de réception et le niveau de puissance émise.

15) Prise microphone 6 broches

Elle se situe en façade de votre appareil et facilite ainsi son intégration dans le tableau de bord de votre véhicule.

Voir le schéma câblage page 60.

La prise USB (16) permet de recharger un smartphone, une tablette ou tout autre appareil rechargeable 5 V - 2,1 A.

Bouton d’émission, appuyer pour parler, IV's affiche. Relâcher pour recevoir un message, IV disparaît de l'afficheur.

TOT (time out timer)

Si la touche PTT (17) est appuyée pendant plus de 5 minutes, l'afficheur clignote et l'émission se termine. Un bip est émis jusqu'à ce que la touche PTT (17) soit relâchée.

18) Touches up/dn du microphone ~ SCAN

TOUCHES UP/DN DU MICROPHONE (pression brève)

En fonctionnement normal, utiliser les touches UP ou DN (18) pour modifier les canaux. UP pour augmenter et DN pour diminuer d'un canal.

En mode MENUS (une pression longue de 3 secondes environ sur le rotateur PUSH (6) permet d'activer ce mode (voir § MENUS page 10)), les touches UP ou DN (18) permettent de sélectionner le menu à paramétrer. Voir le § ROTATEUR «PUSH» page 7.

SCAN (pression longue)

Appuyer et maintenir appuyer une des touches UP ou DN (18) du microphone pendant ± 7 secondes ou jusqu'à ce qu'un bip soit émis pour activer la fonction SCAN. Le point entre les deux chiffres des canaux clignote pour indiquer que la fonction est active.

Le balayage s'arrête dès qu'un canal est actif. Le balayage démarre automatiquement 3 secondes après la fin de l'émission si aucune touche n'est activée pendant ce temps. En mode SCANNING, tourner le rotateur PUSH (6) ou appuyer sur les touches UP/DN (18) du microphone pour changer la direction de balayage des canaux.

Appuyer sur la pédale PTT (17) pour quitter la fonction SCAN. Le point clignotant entre les deux chiffres des canaux disparaît de l'afficheur.

C) fonction à l'allumage du POSTE

La SELECTION DE LA BANDE DE FREQUENCES, se fait à l'allumage du poste. Éteindre puls rallumer l'appareil en maintainant appuyée la touche F (9).

Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N'utilisez en aucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation. Voir tableau page 62.

1. Allumer l'appareil en maintenant appuyée la touche F (9). La déte correspondant à la configuration actuelle clignote.
2. Pour changer de configuration, utiliser le rotateur PUSH (6) ou les touches UP/DN du microphone (18).
3. Quand la configuration désirée est affichée, appuyer 1 seconde sur la touche F (9). La lettre correspondant à la configuration s'affiche en continu, un bip est émis.
4. À ce stade, confirmer la sélection en éteignant puis en allumant à nouveau l'appareil. Voir les bandes de fréquences pages 57 à 59 / tableau de configuration page 61.

L'ordre des 11 fonctions est celui décrit dans ce manuel. Toutefois, la fonction affichée en entrant dans les MENUS sera la dernière fonction modifiée par l'utilisateur.

Quelle que soit la fonction, la procédure est identique :

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour entrer dans les MENUS. s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner le menu.
2. Appuyer sur le bouton PUSH (6) pour valider. Le paramètre de réglage du menu choisi clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour modifier la valeur du paramètre.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. Le paramètre commence à clignoter et si la fonction possède plus d'un seul paramètre, le paramètre suivant clignote.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

Remarque : Les touches UP/DN (18) du microphone ont le même effet que la rotation du bouton PUSH (6). La pédale d’émission PIT (17) valide le dernier réglage et sort des MENUS. Fl disparu de l'afficheur.

1) Couleur

Cette fonction permet de désirir la couleur d'affichage de l'écran LCD. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction CUALR
2. Appuyer sur le bouton PUSH (6). La valeur de la couleur actuelle clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la couleur désirée. Les 7 couleurs disponibles tournent en boucle:

1. Une nouvelle pression sur le bouton PUSH (6) permet de valider la couleur choisie. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PIT (17) pour valider et sortir des MENUS. Il disparaît de l'afficheur.
2. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

La couleur par défaut est RC (rouge).

2) BIP de touches

Quand la fonction est active, un bip sonore retentit lorsqu'une touche est enfoncée, lors d’un changement de canal, etc. «BP» apparait sur l'afficheur. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. S affiche.

1. Tourner le rotateur PUSH (6) ou utilise les touches UP/DN (18) du microphone pour sélectionner la fonction KeyEEP.
2. Appuyer sur le bouton PUSH (6). L'état actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour activer/désactiver la fonction.
4. Une nouvelle pression sur le bouton PUSH (6) permet de déselectionner le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. Disparait de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, disparaît de l'afficheur.

La valeur par défaut de la fonction est n (activée).

Quand la fonction est active, l'icone apparait sur l'afficheur. Le Roger Beep émet un bref signal lorsqu'on relâche la pédale PTT (17) du microphone pour indiquer la fin de l'émission à son correspondant. Historiquement, la Radio Amateur étant un mode de communication «simplex», c'est-à-dire qu'il n'est pas possible de parler et d'écouter en même temps (comme c'est le cas pour le téléphone par exemple), il était d'utilisation de dire «Roger», une fois que l'on avait fini de parler afin de prévenir son correspondant qu'il pouvait parler à son tour. Le mot «Roger», a été remplacé par un bip significatif, d'où son nom «Roger Beep». Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. S'affiche.

1. Tourner le rotateur PUSH (6) ou utilise les touches UP/DN (18) du microphone pour sélectionner la fonction RG.
2. Appuyer sur le bouton PUSH (6). L'état actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour activer On / désactiver Off la fonction.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur clignote. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. Disparait de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

La valeur par défaut de la fonction est DF (désactivée).

4) Réglage de la tonalite

La fonction TONE permet de changer la tonalité en réception. 11 niveaux de -5 à +5.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s'affiche.

1. Tourner le rotateur PUSH (6) ou utilise les touches UP/DN (18) du microphone pour sélectionner la fonction TIN.
2. Appuyer sur le bouton PUSH (6). La valeur actuelle clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour ajuster le niveau de la tonalité désirée.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le besoin. La valeur clignote. a) Retourner au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. Disparait de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparit de l'afficheur.

La valeur par défaut de la fonction est 0.

5) DIMMER

La fonction DIMMER permet de régler la luminosité du rétro éclairage (de 1 à 9) ou BF (pas de rétro éclairage).

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction IMMER.
2. Appuyer sur le bouton PUSH (6). La valeur du niveau actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utilisez les touches UP/DN (18) du microphone pour ajuster le niveau de luminosité désiré.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. La valeur cesse de cligner. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PT (17) pour valider et sortir des MENUS. Disparait de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

La luminosité par défaut est : 3.

6) Réglage du CANAL prioritaire 1

Permet de définir les paramètres (canal et mode) du canal prioritaire 1. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utilise les touches UP/DM (18) du microphone pour sélectionner la fonction [M5].
2. Appuyer sur le bouton PUSH (6). Le premier paramètre, le canal, clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utilise les touches UP/DN (18) du microphone pour sélectionner le canal.
4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le canal cesse de clignoter. Le second paramètre, le Mode, clignote.
5. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner le mode AM, FM ou UK (en configuration U uniquement).
6. Une nouvelle pression sur le bouton PUSH (6) permet de valider le besoin. Le mode cesse de clignoter. a) Retourner au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. Disparait de l'afficheur.
7. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

Le canal prioritaire 1 par défaut est le canal 9/AM.

Voir le S CANAUX PRIORIATAIRES page 9.

7) Réglage du CANAL prioritaire 2

Permet de définir les paramètres (canal et mode) du canal prioritaire 2.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction [M5 2].

Les points 2 à 7 sont identiques à ceux du S RÉGLAGE DU CANAL PRIORITAIRE 1.

Le canal prioritaire 2 par défaut est le canal 19/AM.

Voir le § CANAUX PRIORIATAIRES page 9.

8) Ajustement du TOS

Cette fonction permet de régler le TOS (Taux d'Ondes Stationnaires) par bips sonores.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utilisez les touches UP/DN (18) du microphone pour sélectionner la fonction Sur.
2. Appuyer sur le boufon PUSH (6). Le poste passée automatique en mode TX sans presser la pedale PTI (17) et le calibrage commence. Le temps de calibrage est de 5 minutes maximum. Un décompte se fait dans l'affcheur.
3. Ajuster l'antenne.
4. Le bip* est continu quand la valeur du TOS est égale à l'espace entre les bips devient de plus en plus grand au fur et à mesure que la valeur du TOS s'éloigne de l'eléogne.

Le volume du bip est réglable avec le bouton VOLUME (1). L'afficheur indique la valeur du TOS. Par exemple 25.

1. Appuyer sur la pédale PTT (17) pour sortir du mode MENUS. Disparaît de l'afficheur.

Vérifier que le volume soit réglé à un niveau convenable.

Voir le S RÉGLAGE DU TOS page 6.

Le PRESIDENT WALKER II peut être utilisé tant avec un microphone electret que dynamique 6 broches PRESIDENT (voir cabling du microphone page 60). À l'allumage du poste, le type de microphone courant s'affiche brievement. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour acceder aux MENUS. F s'affiche. 1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour selectionner la fonction MTF TP. 2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur. 3. Tourner le rotateur PUSH (6) ou utilise les touches UP/DN (18) du microphone pour selectionner le type de microphone (electret) ou (dynamique). 4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le besoin. La valeur cesse de clignoter. a) Repartir au point 1 pour regler une autre fonction ou b) Appuyer sur la pedale PTT (17) pour valider et sortir des MENUS. Disparait de l'afficheur. 5. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes, Disparit de l'afficheur.

Le type de microphone par défaut est EL (électret).

10) Réglage du PA (public address)

Cette fonction permet de sélectionner le mode de fonctionnement du Public Address PA.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. F s'affiche.

1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction PR 5ET.
2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l'afficheur.
3. Tourner le rotateur PUSH (6) ou utilisez les touches UP/DN (18) du microphone pour sélectionner le paramètre In, DF ou PR.
4. Une nouvelle pression sur le bouton PUSH (6) permet de réaliser le choix. Le paramètre cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (10) pour valider et sortir des MENUS. F disparaît de l'afficheur.
5. Si aucune touche n'est pressée, l'appareil sort des MENUs au bout de 10 secondes. F disparaît de l'afficheur.

In: la modulation du microphone est transmise au haut-parleur externe du Public Address connecté au jack PA. SP. (D). Le signal reçu est renvoyé vers le haut-parleur interne (ou le haut-parleur externe optionnel connecté au Jack EXT. SP. (C)). «PA» clignote en alternance avec le mode de modulation utilisé (AM, FM ou FM UK).

La réception n'est plus fonctionnelle. Seule la modulation du microphone est transmise au haut-parleur du Public Address connecté au Jack PA. SP. (D). L'afficheur affiche en permanence PR et le volume du PA. La modulation du microphone et le signal reçu sont transmis au haut-parleur du Public Address connecté au jack PA. SP. (D

Le bouton MIC GAIN (4) permet de régler le niveau audio du mode PA.

Le type de Public Address par défaut est In

Voir le § CB/PA page 9.

Permet de réinitialiser tous les paramètres définis par l'utilisateur et de revenir aux valeurs par défaut.

Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s'affiche.

1. Tourner le rotateur PUSH (6) ou utilise les touches UP/DN (18) du microphone pour sélectionner le menu RESET.
2. Appuyer sur le bouton PUSH (6). RL clignote dans l'afficheur.
3. Appuyer à nouveau sur le bouton PUSH (6) pour restaurer les paramètres d'usine. L'appareil sort des MENUS.
4. Si aucune touche n'est pressée, l'appareil sort des MENUS au bout de 10 secondes. Disparait de l'afficheur.

2 fonctions supplémentaires sont disponibles. Le TALKBACK et le NIVEAU du TALKBACK.

Cette fonction permet d'entendre votre propre modulation dans le haut-parleur interne ou externe optionnel connecté au Jack EXT. SP. (C).

Maintenir appuyee la pedale d'émission PTI (17) puis appuyer sur la touche F (9) pour activer/désactiver la fonction TALKBACK. Quand la fonction est activer «TALCKBACK» apparait dans l'afficheur.

2) Niveau de talkback

Cette fonction permet d'ajuster le niveau du volume du TALKBACK.

1. Activer la fonction TALKBACK (voir ci-dessus).
2. Maintenir appuyée la pédale d'émission PTT (17) puis tourner le rotateur PUSH (6) pour augmenter (sens des aiguilles d'une montre) / diminuer (sens inverse des aiguilles d'une montre) le niveau du volume du TALKBACK.
3. Relâcher la pédale PTT (17).

1) Générales

• Canaux
• Modes de modulation
• Gamme de fréquences
• Impédance d'antenne Tension d'alimentation
• Dimensions
• Poids
• Accessoires inclus

40 AM/EM : de 26.965 MHz à 27.405 MHz : 50 ohms : 13,2V 170(L)×160(P)×52(H)mm : ±1.1kg : 1 microphone electret UP/DOWN et son support, 1 berceau avec vis de fixation et cordon d'alimentation avec fusible

2) Émission

• Tolérance de fréquence
• Puissance porteuse
• Émissions parasites
• Réponse en fréquence
• Pulsation émise dans le canal adj.
• Sensibilité du microphone
• Consommation
• Distorsion maximale du signal modulé

+/-200Hz 4WAM/4WM : inférieure à 4 nW (-54 dBm) 300 Hz à 3 kHz en AM/FM inférieure à 20μW : 3.0mV : < 2 A max. (avec modulation) 1.8%

3) RECEPTION

Sensibilité maxi à 20 dB sinad : 0.5 μV -113 dBm (AM) 0,35 μV -116 dBm (FM) - Réponse en fréquence : 300 Hz à 3 kHz en AM/FM - Selectivity du canal adj. : 60 dB - Puissance audio maxi : 3 W - Sensibilité du squelch : minimum : 0,2 μV - 120 dBm maximum : 1 mV - 47 dBm -Taux de rel. frq. Image:60dB Taux de réjection fréquence Intermediaire : 70 dB -Consommation: 180 500mA max.

Vérifiez que :

L'antenne soit correctement branchée et que le TOS soit bien réglé. Le microphone soit bien branché. La puissance du RF POWER soit au maximum (voir § RF POWER page 7). La valeur du MIC GAIN soit au maximum (voir § MIC GAIN page 7).

Vérifiez que :

Le niveau du squelch soit correctement réglé. Le bouton Volume (1) soit réglé à un niveau convenable. L'antenne soit correctement branchée et le TOS bien réglé. Vous êtes bien sur le même type de modulation que votre interlocuteur. La valeur du RF GAIN soit au maximum (voir s RF GAIN page 7).

Vérifiez :

Votre alimentation. Qu'il n'y ait pas d'inversion des fils au niveau de votre branchement. L'état du fusible.

H) commentémetture ou recevoir unmessage?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Vous pouvez alors appuyer sur la pédale PTT (17) de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type Fort et clair la station.

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19), et que la communication est établie avec votre interlocuteur, il est d'usage de désigner un autre canal disponible afin de ne pas encombrer le canal d'appel.

Alphabet phonétique international

A Alpha B Bravo C Charlie D Delta E Echo F Foxtrot G Golf

AM : Amplitude Modulation (modulation d'amplitude) BLU : Basse fréquence unique BF : Basse fréquence CB : Citizen Band (canaux banalisés) CH : Channel (canal) CQ : Appel général CW : Continuous Waves (morse) DX : Liaison longue distance DW : Dual Watch (double veille) FM : Frequency Modulation (modulation de fréquence) GMT : Greenwich Mean Time (heure méridienne de Greenwich) GP : Ground Plane (antenne verticale) HF : High Frequency (haute fréquence) LSB : Low Side Band (bande latérale inférieure) RX : Receiver (récepteur) SSB : Single Side Band (Bande latérale unique) SWR : Standing Waves Ratio

SWL : Short waves listening (écoute en ondes courtes)

TOS : Taux d'ondes stationnaires

TX : Transceiver. Désigne un poste émetteur-récepteur

CB. Indique aussi l'émission.

UHF : Ultra-haute fréquence

USB : Upper Side Band (bande latérale supérieure)

VHF : Very high Frequency (très haute fréquence)

ALPHA LIMA : Amplificateur linéaire

BAC: Poste CB

BREAK : Demande de s'intercaler, s'interrompre

CANNE A PECHE

CHEERIO BY

CITY NUMBER

COPIER

FIXEMOBILE

INFER

MAYDAY

MIKE : Microphone

MOBILE

NEGATIE

SUCETTE

SUPérieURS

TANTE VICTORINE

TONTON

TPH

TVI

VISU

WHISKY

XYL

Station mobile

: Non

: Opérateur radio

: Microphone

: Canaux qu-dessus des 40 canaux

autorises (interdits en France)

: Television

Amplificateur de puissance

: Telephone

: Interférences TV

: Se yol

Vieux copains

: Watts

: Le temps

L'épouse de l'opérateur

Opératrice radio

Poignée de mains

: Amitiés

coucher

318 : Pip

600 ohms

: Grosses bises : Dégager la fréquence : Polarisation horizontale, aller se

318 : Pip

600 ohms

: le téléphone : Gastro liquide (apéritif)

Code “q

QRA

QRA Familial

QRA PRO

QRB

QRD

QRE

QRG: Fréquence

QRH : Fréquence Instable

QRI

QRJ

QRK

QRI

QRM

QRMDX

QPM 22

QRN

QRO: Fort, très bien, sympa

QRP

QRPP

QRPPette

QRQ: Transmettezplus vite

QRR

QRRR

QRS

QRT

QRU : Plus rien à dire

QRV: Je suis prf

QRW

QRX

QRZ

QSA: Force de signal (S1 à S9)

QSB

QSJ

: Emplacement de la station : Domicile de la station : Lieu de travail : Distance entre 2 stations : Direction : Heure d'arrivée prévue

: Tonalité d’émission : Me receivez-vous bien ? : Force des signaux (R1 à R5) : Je suis occupé : Parasites, brouillage : Parasites lointains : Police : Brouillage atmosphérique (orages)

Faible, petit

: Petit garcon

Petite fille

: Nom de la station : Appel de détresse Transmettez plus lentement : Cessez les émissions

: Allez que je m'appelle : Restez en écoute un instant Indicatif de la station : Par qui suis-je appelé? §9 : Fading, variation : Prix, argent, valeur

QSK : Dois-je continuer la transmission ? QSL : Carte de confirmation de contact QSO : Contact radio QSP : Transmettra... QSX : Voulez-vous écouter sur... QSY : Dégagement de fréquence QTH : Position de station QTR : Heure locale

CANAUX d'appel

27 AM : appel général en zone urbaine 19 AM : Routiers 9 AM : Appel d'urgence

Déclaration de conformite EU simplifiée

Par la présente, Groupe Président Electronics, déclare que l'équipement radio CB:

Marque: PRESIDENT

Type: TXPR100

Nom Commercial: WALKER II

Est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est

disponible à l'adresse Internet suivante :

Ce poste est garanti 2 ans pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l'origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l'achat et l'utilisation d'une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l'achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.

Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

Pour être valide, la garantie doit nous être retournée au plus tard 1 mois après l'achat. - Détacher après l'avoir fait remplir la partie ci-contre et la retourner dument complétée. - Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société. - Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer. - Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder. - Ne pas procéder à l'installation de votre appareil sans avoir lu ce manuel d'instructions. Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.

La garantie est valable dans le pays d'achat.

Ne sont pas couverts :

• Les dommages causés par accident, choc ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages causés par une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)
• La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agrées par notre Société.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation de votre appareil et la qualité du fusible.
• Contrôlez les différents branchements : jacks, prise d'antenne, prise du microphone... Assurez-vous que le niveau duquelch soit correctement réglé ; que la configuration programmée soit la bonne.
• En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturées.
• Cette partie doit être conservée même après la fin de la garantie et si vous revendez cet appareil, donnez-la au nouveau propriétaire pour le suivi S. A. V.
• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui décidera de la conduite à tenir.
• Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation.

Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers.

Date d'achat :

Type: Radio CB WALKER II

N° de série :

SANS LE CACHET DU DISTRIBUTEUR

LA GARANTIE SERA NULLE

Tableeau des frequences pour in

La bande de fréquence et la puissance d’émission de votre appareil doit correspondre à la configuration autorisée dans le pays où il est utilisé.

Pays dans lesquels il existe des limitations particulières (Licence / Registre)

Dernière mise à jour de ce tableau sur le site : www.president-electronics.com, rubrique «Les Postes Radio-CB», puis «La CB PRESIDENT et l'Europe»,
