MODE D'EMPLOI Bill II PRESIDENT

ATTENTION ! APPAREIL MULTI-NORMES ! Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l’antenne (connecteur B situé sur la face arrière de l’appareil), ni réglé le TOS (Taux d’Ondes Stationnaires)! Sinon, vous risquez de détruire l’amplificateur de puissance, ce qui n’est pas couvert par la garantie. Voir «F» page 12 et tableau des Configu- rations page 74 Français La garantie de cet article n’est valable que dans le pays d’achat.5 Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous fait accéder à la communication élec- tronique la plus performante. Grâce à l’utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT BILL II est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d’emploi avant d’installer et d’utiliser votre CB PRESIDENT BILL II. A) INSTALLATION

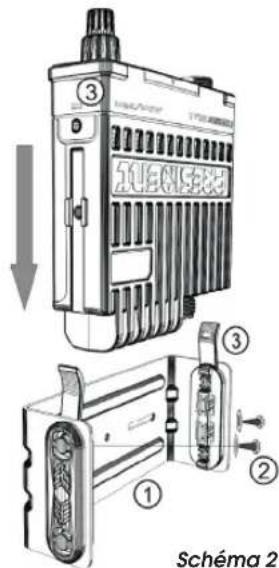

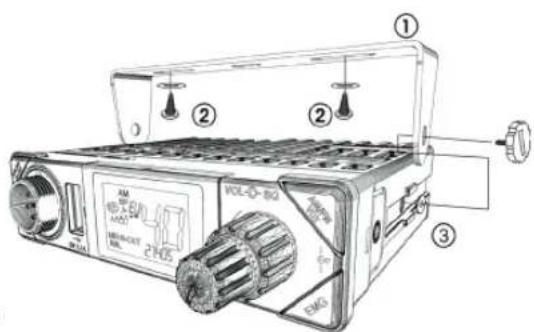

1) CHOIX DE L’EMPLACEMENT, MONTAGE DU POSTE

MOBILE a) Choisissez l’emplacement le plus approprié à une utili- sation simple et pratique de votre poste mobile. b) Veillez à ce qu’il ne gêne pas le conducteur ni les pas- sagers du véhicule. c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne, accessoires...) afin qu’ils ne viennent en aucun cas perturber la conduite du véhicule. Montage avec de berceau de fixation (schéma 1) d) Utilisez pour le montage le berceau (1) livré avec l’appa- reil, fixez-le solidement à l’aide des vis auto taraudeuse (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. e) Lors du montage, n’oubliez pas d’insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d’amortisseur» et permettent une orientation et un serrage en douceur du poste. Schéma général de montageSchéma 1 Français6 f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. Montage avec le support de montage rapide (schéma 2) d) Utilisez le support de montage rapide (1) livré avec l’appareil, fixez-le solidement à l’aide des vis auto tarau- deuse (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. e) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. f) Faites coulisser le poste dans la glissière du support et fixez-le en clipsant les languettes latérales dans les encoches du poste (3). - NOTA : Votre poste mobile possédant une prise mi- cro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d’y adjoindre un haut-parleur externe pour une meilleure écoute des communica- tions (connecteur EXT.SP situé sur la face arrière de l’appareil : C). Rensei- gnez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

2) INSTALLATION DE L’ANTENNE

a) Choix de l’antenne - En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix. b) Antenne mobile - Il faut l’installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s’éloignant des montants du pare-brise et de la lunette arrière. - Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne CB doit être au-dessus de celle-ci. - Il existe 2 types d’antennes : les préréglées et les réglables. - Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière). - Les réglables offrent une plage d’utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir § RÉGLAGE DU TOS page 8). - Pour une antenne à fixation par perçage, il est nécessaire d’avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l’étoile de serrage. - Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l’écraser (risque de rupture ou de court-circuit). - Branchez l’antenne (B). Français Schéma 27 c) Antenne fixe - Veillez à ce qu’elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d’un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

3) CONNEXION DE L’ALIMENTATION

Votre PRESIDENT BILL II est muni d’une protection contre les inversions de polarité. Néanmoins, avant tout bran- chement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 volts (A). À l’heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s’en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur. ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d’intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées cordon d’alimentation non raccordé au poste : a) Assurez-vous que l’alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d’alimentation, utilisez un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d’alimentation sur la batterie (le branchement sur le cordon de l’autoradio ou sur d’autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites). d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d’alimentation au poste. ATTENTION : Ne jamais remplacer le fusible d’ori- gine par un modèle d’une valeur diffé- rente !

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA

PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c’est-à-dire sans appuyer sur la pédale du micro) a) Branchez le micro, b) Vérifiez le branchement de l’antenne, Français Lobe de rayonnement8 c) Mise en marche de l’appareil : tourner le bouton du volume VOL (1) dans le sens des aiguilles d’une montre, d) Tournez le bouton du squelch SQ (2) au minimum (dans le sens inverse des aiguilles d’une montre) en position M, e) Réglez le volume à un niveau convenable, f) Amenez le poste sur le canal 20 soit à l’aide des touches s/t de l’appareil ou des boutons UP/DN du micro (3).

5) RÉGLAGE DU TOS (Taux d’ondes stationnaires)

ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l’appareil ou lors d’un changement d’antenne. Ce réglage doit être fait dans un endroit dégagé, à l’air libre.

• Réglage avec TOS-mètre externe (type TOS-1 PRE- SIDENT) a) Branchement du Tos-mètre : - Brancher le Tos-mètre entre le poste et l’antenne, le plus près possible du poste (utiliser pour cela un câble de (40 cm) maximum type CA-2C PRESIDENT). b) Réglage du Tos : - Amener le poste sur le canal 20 en AM. - Positionner le commutateur du Tos-mètre en position FWD (calibrage). - Appuyer sur la pédale PTT (11) pour passer en émission. - Amener l’aiguille sur l’index t à l’aide du bouton de calibrage. - Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu’à obtention d’une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable). - Il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l’antenne. Remarque : Afin d’éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3 m. Maintenant, votre poste est prêt à fonctionner. B) UTILISATION

1) MARCHE/ARRÊT - VOLUME

a) Pour allumer votre poste, tourner le bouton VOL (1) dans le sens des aiguilles d’une montre. Si la fonction BIP DE TOUCHES est activée, 4 notes sont émises à la mise en marche. Remarque : À l’allumage, afin d’informer l’utilisateur, le type de micro programmé s’affiche durant 2 secondes (consulter le menu TYPE DE MICRO page 15). Voir le § FONCTIONS À L’ALLUMAGE DU POSTE page 12. b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des aiguilles d’une montre.

2) ASC (Automatic Squelch Control) / SQUELCH

MANUEL Cette fonction permet de supprimer les bruits de fond indésirables en l’absence de communication. Le squel- ch ne joue ni sur le volume sonore ni sur la puissance d’émission, mais il permet d’améliorer considérablement le confort d’écoute. Français9 a) ASC : SQUELCH A RÉGLAGE AUTOMATIQUE Brevet mondial, exclusivité PRESIDENT Tourner le bouton SQ (2) dans le sens inverse des aiguilles d’une montre. ASCapparaît. Aucun réglage manuel répétitif et optimisation permanente entre la sensibili- té et le confort d’écoute lorsque l’ASC est actif. Il est débrayable par rotation du bouton SQ (2) dans le sens des aiguilles d’une montre. Dans ce cas le réglage du squelch redevient manuel. disparaît de l’afficheur. b) SQUELCH MANUEL Tournez le bouton du squelch SQ (2) dans le sens des aiguilles d’une montre jusqu’au point exact où tout bruit de fond disparaît. C’est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d’une montre, seuls les signaux les plus forts peuvent être perçus.

3) SÉLECTEUR DE CANAUX ~ SCAN

SÉLECTEUR DE CANAUX : touches s/t sur l’ap- pareil et touches UP/DN sur le micro (pression brève) Le cadre de l’afficheur LCD pivote sur un axe horizontal. Une pression sur la partie supérieure de l’afficheur s ou sur la touche UP (3) du microphone permet d’effectuer une montée des canaux. Une pression sur la partie infé- rieure de l’afficheur t ou sur la touche DN (3) permet d’effectuer une descente des canaux. Un bip est émis à chaque changement de canal si la fonction BIP DE TOUCHES est activée. Consulter le menu BIP DE TOUCHES page 13. SCAN (pression très longue) Pour activer la fonction SCAN (balayage des canaux) appuyer jusqu’à ce qu’un bip soit émis (consulter le menu BIP DE TOUCHES page 13) ou que «SCAN» apparaisse dans l’afficheur. Appuyer la touche s (3) du cadre de l’afficheur LCD ou sur la touche UP (3) du microphone pour scanner en ordre croissant. Appuyer la touche t (3) du cadre de l’afficheur LCD ou sur la touche DN (3) du microphone pour scanner en ordre décroissant. Le balayage s’arrête dès qu’un canal est actif. Le ba- layage démarre automatiquement 5 secondes après la fin de l’émission si aucune touche n’est activée pendant ce temps. Le balayage redémarre aussi dans un ordre croissant avec les touches s/UP (3), ou dans un ordre décroissant avec les touches t/DN (3). Quand le SCAN est actif, «SCAN» clignote dans l’afficheur. Appuyer sur la pédale PTT (11) pour quitter la fonction SCAN. «SCAN» disparaît de l’afficheur. Voir le § SKIP page 10.

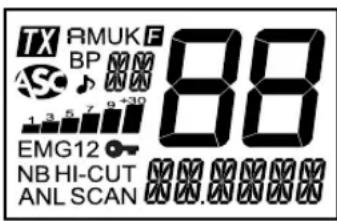

Il permet de visualiser l’ensemble des fonctions : Français } partie messages10 Indique l’émission Mode AM sélectionné Mode FM sélectionné Mode FM sélectionné (configuration U/ENG uni- quement) Mode MENU activé Fonction BIP DE TOUCHES activée Automatic Squelch Control activé Fonction ROGER BEEP activée Indique la bande de fréquences sélectionnée. Le canal est stocké dans la mémoire scan skip visualise le niveau de réception et le niveau de puissance émise. Canal prioritaire1 (personnalisable) actif Canal prioritaire 2 (personnalisable) actif Fonction VERROUILLAGE DU CLAVIER activée Filtre NB activé Filtre HI-CUT activé Filtre ANL activé Fonction SCAN activée Indique la fréquence, le menu ou les messages Indique le canal en cours

ANL/NB (pression brève) Une pression brève sur la touche ANL/NB (6) permet d’activer le ou les filtres suivants : aucun filtre activé (défaut) / ANL activée / ANL et NB activés. L’icône du actif apparaît dans l’afficheur. NB : Noise Blanker / ANL : Automatic Noise Limiter. Ces filtres permettent de réduire les bruits de fond et certains parasites de réception. Remarque : Le filtre ANL ne fonctionne qu’en mode AM. HI-CUT (pression longue) Une pression longue sur la touche HI-CUT (6) active/ désactive (défaut) le filtre HI-CUT. Quand un filtre est actif «HI-CUT» s’affiche. HI-CUT : Coupe les interférences de haute fréquence et doit être utilisé en fonction des conditions de réception. SKIP (pression longue uniquement quand le SCAN est activé) Cette fonction vous permet d’ignorer un canal trouvé par la fonction SCAN. Lorsque le balayage s’arrête sur un canal indésirable, maintenez enfoncée la touche ANL/ NB (6) pendant 1 seconde pour enregistrer ce canal dans la mémoire SCAN SKIP. Un beep est émis, il ne sera désormais plus scanné. Voir le § SCAN page 9. Consulter le menu SCAN SKIP à la page 15.

AM/FM (pression brève) La touche AM/FM (7) permet de sélectionner le mode de modulation AM ou FM. Votre mode de modulation doit correspondre à celui de votre interlocuteur. L’afficheur indique le mode sélectionné. Modulation d’Amplitude/ AM : Communications sur terrain Français11 avec reliefs et obstacle sur moyenne distance (mode le plus utilisé en France, défaut. Modulation de Fréquence/ FM : Communication rappro- chée sur terrain plat et dégagé. En configuration U uniquement : Appuyer sur la touche AM/FM (7) pour alterner entre ENG et CEPT. “UK” s’affiche lorsque la bande de fréquence ENG est sélectionné. Lorsque la bande de fréquence CEPT est sélectionnée. “UK” disparaît de l’afficheur (voir tableau page 71). VOX SET (pression longue) Trois réglages permettent d’ajuster le VOX. La Sensibilité : / le niveau Anti-vox : et la Temporisation

Appuyer longuement sur la touche VOX (7) pour entrer dans le mode Ajustement du VOX. Le message affiche le paramètre actuel, , ou .

1. Appuyer sur la touche VOX (7) pour sélectionner le

paramètre suivant ou...

2. Utiliser les touches s/t de l’appareil ou les touches

UP/DN (3) du microphone pour modifier la valeur du paramètre.

3. Une fois tous les paramètres ajustés, appuyer sur la pédale

d’émission PTT (17) pour enregistrer et sortir du mode Ajustement du Vox. Si aucune touche n’est pressée, l’appareil sort automatiquement de ce mode au bout de 5 secondes sans enregistrer. - Sensibilité « » : permet de régler la sensibilité du microphone (original ou vox optionnel) pour une qualité de transmission optimum. Niveau réglable de 1 (niveau haut) à 9 (niveau bas). Valeur par défaut : 2. - Anti-Vox « » : permet d’empêcher l’émission générée par les bruits ambiants. Niveau réglable: OF (émet en fonction du niveau du squelch) et de 0 (sans anti-vox) à 9 (niveau bas). Valeur par défaut: Of. - Temporisation « » : permet d’éviter la coupure «bru- tale» de la transmission en rajoutant une temporisation à la fin de la parole. Niveau réglable de1 (délai court) à 9 (délai long). Valeur par défaut :1. L’ajustement du VOX n’active pas automatiquement la fonction VOX. Voir le § VOX page 12 par activer/désactiver la fonction VOX.

Les canaux prioritaires sont automatiquement sélection- nés en appuyant sur la touche EMG (8). Une première pression sélectionne le premier canal prioritaire person- nalisé. « » s’affiche. Une seconde pression sélectionne le second canal prioritaire personnalisé. « » s’affiche. Une nouvelle pression sur la touche EMG (8) ramène au canal initial. «EMG...» disparaît de l’afficheur. Voir le ta- bleau page 74 pour les canaux prioritaires par défaut. Voir le menu AFFECTATION DES CANAUX PRIORITAIRES page 14. 7 + 8) VERROUILLAGE DU CLAVIER (pression longue simultanée) Appuyer simultanément les touches AM/FM (7) et EMG (8) pour verrouiller/Déverrouiller le poste. L’icône « » apparaît quand la fonction est active. Remarque : La pédale d’émission PTT (11) reste accessible même si la fonction est activée. Français12

9) PRISE DE CHARGE USB

La prise USB (9) permet de recharger un smartphone, une tablette ou tout autre appareil rechargeable 5 V - 2,1 A.

10) PRISE MICRO 6 BROCHES

Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule. Le BILL II ac- cepte les micros de type electret ou dynamique (voir menu TYPE DE MICRO page 15). Voir schéma de branchement en page 70.

11) PTT (Push To Talk)

Pédale d’émission, appuyer pour parler, s’affiche. Relâcher pour recevoir un message. TOT (Time Out Timer) Si la touche PTT (11) est appuyée pendant plus de 3 minutes, l’afficheur clignote et l’émission se termine. Un bip est émis jusqu’à ce que la touche PTT (11) soit relâchée. C) FONCTION AVEC LA PÉDALE D’ÉMISSION PTT

Appuyer et maintenir appuyée la pédale d’émission PTT (11) puis appuyer sur la touche VOX (7) pour activer / désactiver la fonction VOX. Quand la fonction est active, «VOX» apparaît dans l’afficheur. Voir le § VOX SET page 11.

D) FONCTIONS À L’ALLUMAGE DU POSTE

2 fonctions supplémentaires sont disponibles. La SÉLEC- TION DE LA BANDE FRÉQUENCES, touche F (5) et le mode MENUS, touche AM/FM (7). Pour activer une fonction, éteindre l’appareil puis rallumer l’appareil en maintenant appuyée la touche correspon- dante F (5) ou AM/FM (7).

1) SÉLECTION DE LA BANDE DE FRÉQUENCES (touche F)

(Configuration : EU ; PL ; d ; EC ; U ; In) Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N’utilisez en aucun cas une configuration différente. Certains pays ont des restrictions d’utilisation. Voir tableau page 75.

1. Allumer l’appareil en maintenant appuyée la touche F

(5). La lettre correspondant à la configuration actuelle clignote.

2. Pour changer de configuration, utiliser les touches s/t

(3) ou les boutons UP/DN du microphone (3).

3. Quand la configuration désirée est affichée, appuyez 1

seconde sur la touche F (5). La lettre correspondant à la configuration s’affiche en continu, un bip est émis.

4. À ce stade, confirmer la sélection en éteignant puis en

allumant à nouveau l’appareil. Voir les bandes de fréquences pages 71 à 73 / tableau de configuration page 74.

2) MODE MENUS (touche AM/FM)

L’ordre des 8 menus, , , , , , , et est tel que décrit dans le manuel. Toutefois, le menu affiché en entrant dans le mode MENUS Français13 sera le dernier menu modifié par l’utilisateur. La procédure reste la même quel que soit le menu :

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu.

4. Appuyer sur la touche AM/FM (7) pour valider le menu

sélectionné. Si la fonction possède plus d’un seul para- mètre, appuyer sur la touche AM/FM (7) pour sélectionner le paramètre suivant.

5. Utiliser les touches s/t de l’appareil ou les touches

UP/DN (3) du microphone pour modifier la valeur du paramètre.

6. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

7. L’appareil sort automatiquement du mode MENUS après

1. Entrer dans le mode MENUS (voir § MODE MENUS, point

2. Utiliser les touches s/t (3) sur l’appareil ou UP/DN (3)

du microphone pour sélectionner le menu .

3. Valider avec la touche AM/FM (7). Le symbole de la

couleur actuelle clignote, (rouge), (vert), (bleu), (cyan), (jaune), (violet) ou (bleu clair).

4. Utiliser les touches s/t (3) sur l’appareil ou UP/DN (3)

du microphone pour changer la couleur.

5. Appuyez sur la touche AM/FM (7) pour valider votre choix

de couleur. Repartir au point 2 pour régler une autre fonction ou...

6. Appuyer sur la pédale PTT (11) pour valider et sortir du

mode MENUS, disparaît de l’afficheur.

7. Si aucune touche n’est pressée durant 10 secondes,

sortie du mode MENUS. disparaît de l’afficheur. La couleur par défaut est (Orange).

Certaines opérations comme le changement de canal, l’appui sur les touches, etc. sont confirmées par un bip.

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu

4. Appuyer sur la touche AM/FM (7) pour valider.

5. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour activer (On) / désactiver (OF) la fonction. Quand la fonction est active, « » apparaît dans l’afficheur.

6. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

7. L’appareil sort automatiquement du mode MENUS après

10 secondes. La valeur par défaut est ON. Français14

Le ROGER BEEP est émis quand la pédale d’émission PTT (11) est relâchée afin de prévenir votre interlocuteur que vous avez terminer et lui laisser la parole. Historiquement, la CB étant un mode de communication «simplex», c’est- à-dire qu’il n’est pas possible de parler et d’écouter en même temps (comme c’est le cas pour le téléphone par exemple), il était d’usage de dire «Roger» une fois que l’on avait fini de parler afin de prévenir son correspon- dant qu’il pouvait parler à son tour. Le mot «Roger» a été remplacé par un bip significatif, d’où son nom “Roger Beep”.

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu .

4. Appuyer sur la touche AM/FM (7) pour valider.

5. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour activer (1 à 6*) / désactiver (OF) la fonction. Quand la fonction est active, « » ap- paraît dans l’afficheur.

6. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

7. L’appareil sort automatiquement du mode MENUS après

10 secondes. *6 tonalité sont disponibles pour la fonction ROGER BEEP. La valeur par défaut est Of.

4) AFFECTATION DES CANAUX PRIORITAIRES

Les canaux prioritaires peuvent être affectés à n’importe quel canal. Pour définir un nouveau canal prioritaire :

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu . s’affiche (le «1» clignote). 4a. Appuyer sur la touche AM/FM (7) pour valider (le canal clignote) ou... 4b. Utiliser les touches s/t de l’appareil ou les touches UP/ DN (3)du microphone pour sélectionner (le «2» clignote).

5. Appuyer sur la touche AM/FM (7) pour valider ou

. Le canal clignote.

6. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3)du microphone pour sélectionner le canal.

7. Appuyer sur la touche AM/FM (7) pour valider le canal.

Le mode de modulation (AM ou FM) clignote.

8. Utiliser les touches s/t de l’appareil ou les touches

UP/DN (3)du microphone pour sélectionner le mode de modulation.

9. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

10. L’appareil sort automatiquement du mode MENUS après

10 secondes. Voir le tableau page 74 pour les canaux prioritaires par défaut. Voir le § CANAUX PRIORITAIRES page 11. Français15

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu .

4. Appuyer sur la touche AM/FM (7) pour valider.

5. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner EL(electret) ou dy dynamique).

6. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

7. L’appareil sort automatiquement du mode MENUS après

10 secondes. La valeur par défaut est EL. Remarque : À l’allumage du poste, afin d’informer l’uti- lisateur, le type de micro programmé s’affiche durant 2 secondes (voir le § MARCHE/ARRÊT page 8)

6) VOLUME ACCESSOIRE

Cette fonction permet de contrôler le volume de l’ap- pareil et d’un accessoire branché sur la prise 6 broches (accessoire disponible prochainement).

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu

4. Appuyer sur la touche AM/FM (7) pour valider.

5. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner 0,1 ou 2.

6. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

7. L’appareil sort automatiquement du mode MENUS après

0 - le bouton VOL (1) affecte le volume du haut parleur

1 - le bouton VOL (1) affecte le volume de l’accessoire.

2 - le bouton VOL (1) affecte le volume du haut parleur

interne et de l’accessoire. La valeur par défaut est 0.

Cette fonction permet de mémoriser/effacer dans la mémoire du SCAN SKIP.

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu .

4. Appuyer sur la touche AM/FM (7) pour valider.

5. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour alterner entre On et Of.

6. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

7. L’appareil sort automatiquement du mode MENUS après

10 secondes. Français16 On mémorise le canal dans la mémoire du SCAN SKIP. Quand un canal est mémorisé, apparaît dans l’affi- cheur à coté du numéro de canal. Of efface le canal de la mémoire du SCAN SKIP. disparaît de l’afficheur. Voir le § SKIP page 10. Consulter le menu RÉINITIALISATION.

Cette fonction permet d’effacer la mémoire du SCAN SKIP ou de restaurer tous les paramètres d’usine.

enfoncée. apparaît dans l’afficheur.

3. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner le menu .

4. Appuyer sur la touche AM/FM (7) pour valider.

5. Utiliser les touches s/t de l’appareil ou les touches UP/

DN (3) du microphone pour sélectionner SC ou AL.

6. Appuyer sur la touche AM/FM (7) pour confirmer et sé-

lectionner un autre menu ou sur la pédale PTT (11) pour confirmer et sortir du mode MENUS.

7. L’appareil sort automatiquement du mode MENUS après

10 secondes. SC vide la mémoire du SCAN SKIP. Tous les canaux sont désormais accessibles par la fonction SCAN (voir le § SKIP page 10). AL restaure tous les paramètres d’usine. A) ALIMENTATION (13,2 V) B) PRISE D’ANTENNE (SO-239)

- Canaux : 40 - Modes de modulation : AM/FM - Gamme de fréquence : de 26,965 MHz à 27,405 MHz - Impédance d’antenne : 50 ohms - Tension d’alimentation : 13,2 V - Dimensions (en mm) : 102 (L) x 100 (P) x 25 (H) - Poids :

- Tolérance de fréquence : +/- 200 Hz - Puissance porteuse : 4 W AM / 4 W FM - Émissions parasites : inférieure à 4 nW (- 54 dBm) - Réponse en fréquence : 300 Hz à 3 kHz en AM/FM - Puissance émise dans le canal adjacent : inférieure à 20 µW - Sensibilité du microphone : 7 mV - Consommation maximum : 1,7 A - Distorsion maximum du signal modulé : 2 %

- Sensibilité max. à 20 dB sinad : 0,5 µV - 113 dBm AM 0,35 µV - 116 dBm FM - Réponse en fréquence : 300 Hz à 3 kHz - Sélectivité du canal adj. : 60 dB - Puissance audio maxi : 2,5 W - Sensibilité du squelch : min. 0,2 µV - 120 dBm max. 1 mV - 47 dBm Français17 - Taux de réjection fréquence image : 60 dB - Taux de réjection fréquence intermédiaire : 70 dB - Consommation : 180 ~ 550 mA

Vérifiez que : - L’antenne soit correctement branchée et que le TOS soit bien réglé. - Le micro soit bien branché. - La configuration programmée soit la bonne (voir tableau page 74). - Vous êtes bien sur le même type de modulation que votre interlocuteur.

Vérifiez que : - Le niveau du squelch soit correctement réglé. - La configuration programmée soit la bonne (voir tableau page 74). - Le bouton Volume soit réglé à un niveau convenable. - Le micro soit branché. - L’antenne soit correctement branchée et le TOS bien réglé. - Vous êtes bien sur le même type de modulation que votre interlocuteur. - Consulter le menu VOLUME ACCESSOIRE page 15.

3) VOTRE POSTE NE S’ALLUME PAS

Vérifiez : - Votre alimentation. - Qu’il n’y ait pas d’inversion des fils au niveau de votre branchement. - L’état du fusible. H) COMMENT ÉMETTRE OU RECEVOIR UN MES- SAGE ? Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée). Choisissez votre canal (19, 27). Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur. Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d’appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d’usage de choisir un autre canal disponible afin de ne pas encombrer le canal d’appel.

Au fil de l’utilisation de votre TX, vous découvrirez parfois un langage particulier employé par certains cibistes. Afin de vous aider à mieux le comprendre, vous trouverez Français18 ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu’un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C’est la raison pour laquelle les termes que vous lirez ci-dessous sont donnés à titre indicatif, mais ne sont pas à utiliser de façon formelle.

ALPHABET PHONÉTIQUE INTERNATIONAL

A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliet Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrot M Mike T Tango G Golf N November U Uniform LANGAGE TECHNIQUE AM : Amplitude Modulation (modulation d’amplitude) BLU : Bande latérale unique BF : Basse fréquence CB : Citizen Band (canaux banalisés) CH : Channel (canal) CQ : Appel général CW : Continuous waves (morse) DX : Liaison longue distance DW : Dual watch (double veille) FM : Frequency modulation (modulation de fréquence) GMT : Greenwich Meantime (heure méridien Greenwich) GP : Ground plane (antenne verticale) HF : High Frequency (haute fréquence) LSB : Low Side Band (bande latérale inférieure) RX : Receiver (récepteur) Français SSB : Single Side Band (Bande latérale unique) SWR : Standing Waves Ratio SWL : Short waves listening (écoute en ondes courtes) SW : Short waves (ondes courtes) TOS : Taux d’ondes stationnaires TX : Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l’émission. UHF : Ultra-haute fréquence USB : Up Side Band (bande latérale supérieure) VHF : Very high Frequency (très haute fréquence) LANGAGE CB ALPHA LIMA : Amplificateur linéaire BAC : Poste CB BASE : Station de base BREAK : Demande de s’intercaler, s’inter- rompre CANNE À PÊCHE : antenne CHEERIO BY : Au revoir CITY NUMBER : Code postal COPIER : Écouter, capter, recevoir FIXE MOBILE : Station mobile arrêtée FB : Fine business (bon, excellent) INFERIEURS : Canaux en-dessous des 40 canaux autorisés (interdits en France) MAYDAY : Appel de détresse MIKE : Micro MOBILE : Station mobile NÉGATIF : Non OM : Opérateur radio SUCETTE : Micro SUPÉRIEURS : Canaux au-dessus des 40 canaux19 autorisés (interdits en France) TANTE VICTORINE : Télévision TONTON : Amplificateur de puissance TPH : Téléphone TVI : Interférences TV VISU : Se voir VX : Vieux copains WHISKY : Watts WX : Le temps XYL : L’épouse de l’opérateur YL : Opératrice radio 51 : Poignée de mains 73 : Amitiés 88 : Grosses bises 99 : Dégager la fréquence 144 : Polarisation horizontale, aller se coucher 318 : Pipi 600 ohms : le téléphone 813 : Gastro liquide (apéritif) CODE «Q» QRA : Emplacement de la station QRA Familial : Domicile de la station QRA PRO : Lieu de travail QRB : Distance entre 2 stations QRD : Direction QRE : Heure d’arrivée prévue QRG : Fréquence QRH : Fréquence instable QRI : Tonalité d’émission QRJ : Me recevez-vous bien ? QRK : Force des signaux (R1 à R5) QRL : Je suis occupé QRM : Parasites, brouillage QRM DX : Parasites lointains QRM 22 : Police QRN : Brouillage atmosphérique (orages) QRO : Fort, très bien, sympa QRP : Faible, petit QRPP : Petit garçon QRPPette : Petite fille QRQ : Transmettez plus vite QRR : Nom de la station QRRR : Appel de détresse QRS : Transmettez plus lentement QRT : Cessez les émissions QRU : Plus rien à dire QRV : Je suis prêt QRW : Avisez que j’appelle QRX : Restez en écoute un instant QRZ : Indicatif de la station : par qui suis- je appelé? QSA : Force de signal (S1 à S9) QSB : Fading, variation QSJ : Prix, argent, valeur QSK : Dois-je continuer la transmission ? QSL : Carte de confirmation de contact QSO : Contact radio QSP : Transmettre à... QSX : Voulez-vous écouter sur... QSY : Dégagement de fréquence QTH : Position de station QTR : Heure locale Français20

Par la présente, Groupe President Electronics, dé- clare que l’équipement radio: Marque : PRESIDENT Type: TXPR101 Nom Commercial : BILL II Est conforme à la directive 2014/53 / UE. Le texte intégral de la déclaration de conformité de l’UE est disponible à l’adresse Internet suivante: https://president-electronics.com/DC/TXPR101

27 AM : appel général en zone urbaine 19 AM : Routiers 9 AM : Appel d’urgence Français21

CONDITIONS GÉNÉRALES DE GARANTIE

Ce poste est garanti 2 ans pièces et main d’œuvre dans son pays d’achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l’origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l’achat et l’utilisation d’une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l’achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d’en perdre le bénéfice.

• Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l’achat.

• Détacher après l’avoir fait remplir la partie ci-contre et la retourner dûment complétée.

• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.

• Une preuve d’achat doit être jointe obligatoirement avec le poste à réparer.

• Les dates inscrites sur le bon de garantie et la preuve d’achat doivent concorder.

• Ne pas procéder à l’installation de votre appareil sans avoir lu ce manuel d’instructions.

• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La garantie est valable dans le pays d’achat. Ne sont pas couverts :

• Les dommages causés par accident , choc ou emballage insuffisant.

• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)

• La garantie ne peut être prorogée par une immobilisation de l’appareil dans nos ateliers, ni par un changement d’un ou plusieurs composants ou pièces détachées.

• Les interventions ayant modifiées les caractéristiques d’agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société. Si vous constatez des défauts de fonctionnement :

• Vérifier l’alimentation de votre appareil et la qualité du fusible.

• Contrôlez les différents branchements: jacks, prise d’antenne, prise du microphone...

• Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc.

• En cas de non prise en charge au titre de la garantie, l’intervention et la réexpédition du matériel seront facturés.

• Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suivi SAV.

• En cas de dysfonctionnement réel, mettez-vous d’abord en rapport avec votre revendeur qui décidera de la conduite à tenir.

• Dans le cas d’une intervention hors garantie, un devis sera établi avant toute réparation. Vous venez de faire confiance à la qualité et à l’expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N’oubliez pas de nous retourner la partie droite de ce bon de garantie, c’est très important pour vous car cela permet d’identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l’avenir de la CB. La Direction Technique

Le Service Qualité Date d’achat : Type : Radio CB BILL II N° de série : .............................................................

: Pour sélectionner la bande de fréquences ENG , appuyer plusieurs fois sur la touche F (

) jusqu’à ce que «UK» apparaisse dans l’afficheur. Pour sélectionner la bande de fréquences CEPT , appuyer plusieurs fois sur la touche F (

) jusqu’à ce que «UK» disparaisse de l’afficheur (voir tableau page 71)
