MODE D'EMPLOI LC151 DSC

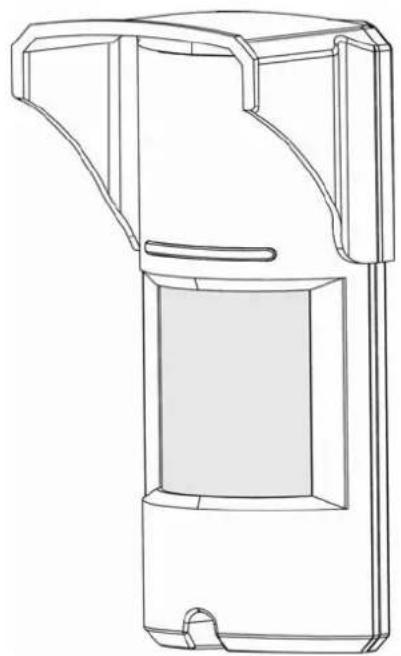

LC-151 Détecteur de mouvement à double technologie (Élément simple infrarouge passible et micro-onde)

• 20 Paramètres et réglages p. 27
• 20.1 Direction du faisceau de détection p. 27
• 20.2 Réglage de la sensibilité p. 27
• 20.3 Indications du réglage p. 29
• 21 Fonctionnement p. 30
• 22 Méthode d'essai p. 30
• 23 Accessoires p. 30
• 24 Caractéristiques 13 Généralités Le LC-151 est un détecteur de mouvement exceptionnel qui utilise un élément simple à infrarouge passif et la technologie micro-onde pour utilisation à l'extérieur, dans les climats rudes. Le LC-151 a été conçu pour une utilisation à l'extérieur dans des conditions climatiques extrêmes et, en option, on peut y ajouter des lentilles d'immunité aux animaux domestiques. Une fiabilité élevée est réalisée en combinant les matériels des deux technologies avec un logiciel hautement sophistiqué, réduisant grandement le risque de fausses alarmes. Les éléments actifs sont composés d'un élément simple infrarouge passif et d'un détecteur micro-onde avancé dans un corps élégant en plastique rigide. Ces dispositifs optiques spéciaux combinés avec un détecteur Doppler micro-onde à la fine pointe assurent l'élimination des « fausses alarmes » tout en maintenant un degré élevé de sécurité pour la détection des intrus humains dans la zone protégée. La sensibilité et la portée de la détection sont contrôlées par un potentiomètre permettant un réglage précis de sorte que la configuration de détection appropriée est établie pour chaque installation. Le LC-151 a été conçu pour protéger de larges zones et il peut être installé facilement sur des murs afin de fournir une solide zone de protection tout en rejetant les interférences des oiseaux et petits animaux grâce au dispositif optique « PET MASK ». 14 Caractéristiques p. 3119

• Détection micro-onde basée sur le concept Doppler.

• Relais J.O. & J. F. commutés au même moment.

• La hauteur de l'installation ne nécessite pas de réglage entre 1,8 m et 2,4 m

• Immunisé contre les animaux domestiques jusqu'à 15 kg (33 lb) sans lentille pour l'immunité aux animaux domestiques ou jusqu'à 36 kg (80 lb), lorsqu'utilisé avec la lentille fournie LC-F1-15X pour l'immunité aux animaux domestiques.

• Réglage de la sensibilité PIR.

• Sélection de l'intensité micro-onde.

• Compensation de température.

• Traitement du signal par microcontrôleur

• Protection contre le sabotage avant et arrière.

• Modèle exclusif résistant à l'eau en plastique scellé.

• Détection portée : Jusqu'à 15 m

• détecte les intrus humains qui marchent ou qui courent.

• Aucun entretien nécessaire.

• Immunité aux parasites et interférences électromagnétiques.

• Protection contre: l'ensoleillement direct, le vent jusqu'à 30 m/sec, la neige et la pluie, les petits animaux, le retrait du couvercle de dessus et le retrait du support de montage.

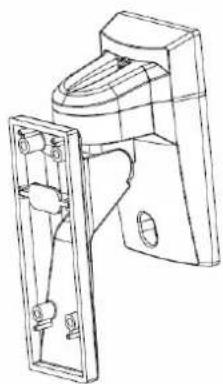

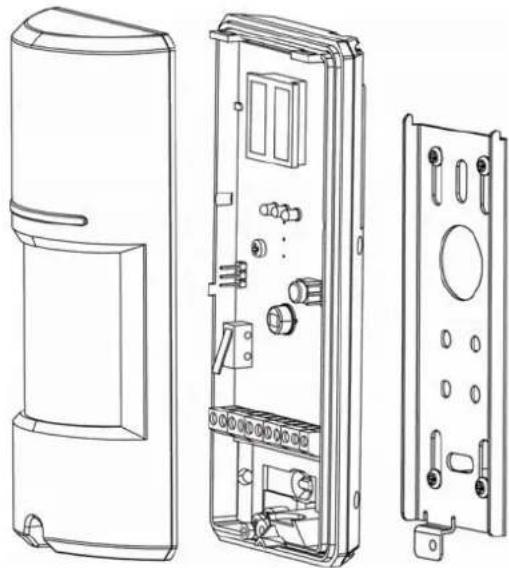

R20 15 Description de l'assemblage Le LC-151 est un détecteur robuste qui comporte un grand voyant DEL pouvant être facilement observé à distance et un indicateur sonore optionnel pour indiquer une intrusion. À l'aide du support de montage fourni, le LC-151 peut être facilement installé sur des murs à l'aide des vis de montage fournies. Pour les installations exigeant le réglage du faisceau de détection horizontal ou vertical pour obtenir la zone de protection désirée, utilisez le support de montage extérieur LC-B1-15X comme illustré ci-dessous. (Non compris)

Détecteur de mouvement extérieur LC-151 Support de montage extérieur LC-B1-15X Le LC-151 combine deux éléments de détection :

• Élément infrarouge passif

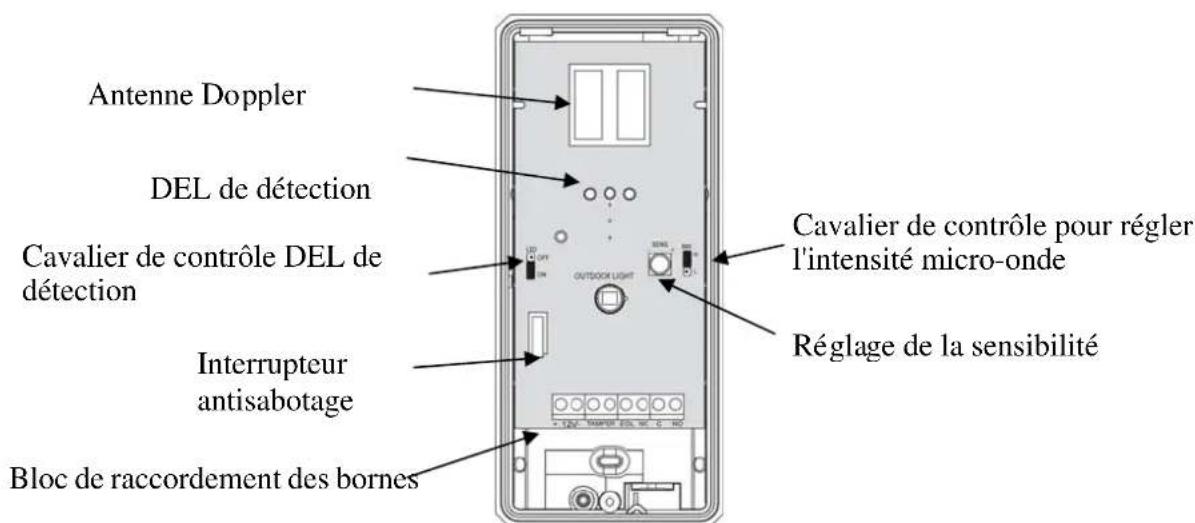

• Élément micro-onde Le schéma suivant montre tous les éléments internes

Cavalier de contrôle DEL de détection Interrupteur antisabotage Antenne Do

ler Cavalier de contrôle pour régler l'intensité micro-onde

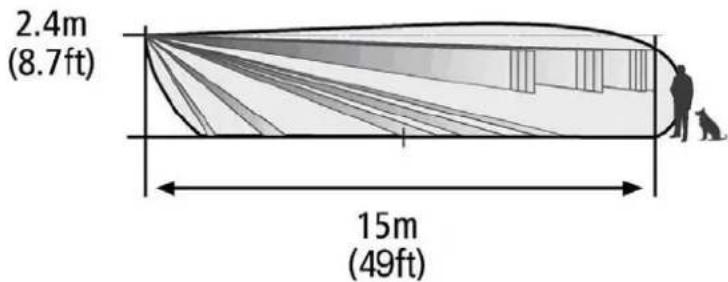

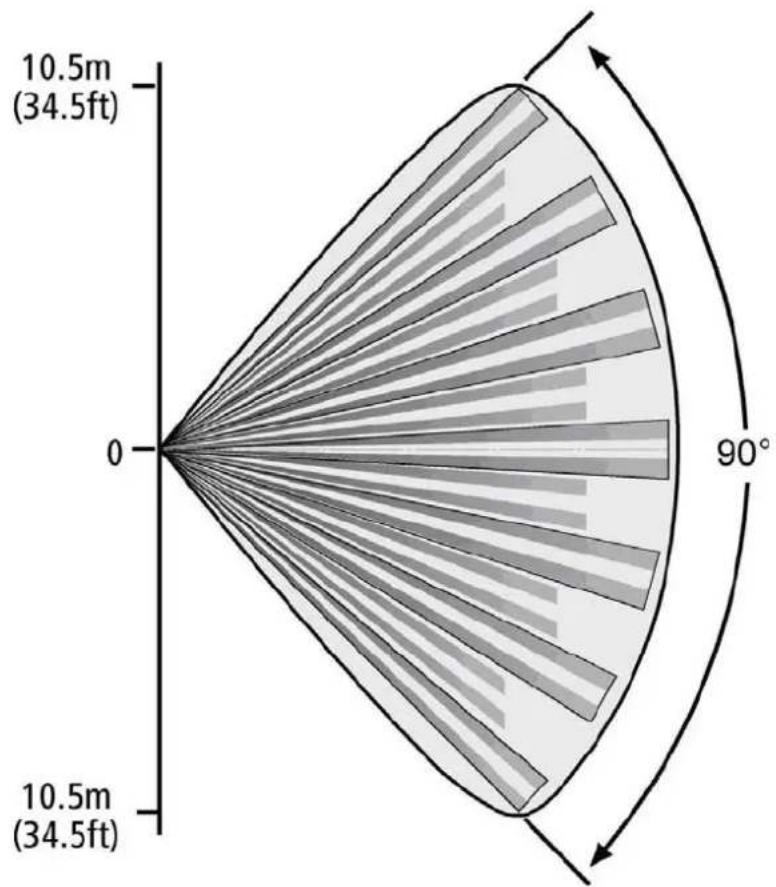

e de la sensibilité DEL de détection Bloc de raccordement des bornes21 16 Configuration de détection Le LC-151 possède une vue en plan infrarouge passif de 90 ° et une configuration de détection micro-onde avec une détection de plus de 15 m (lorsqu'il est installé à 2,4 m au dessus du sol). Lentille standard

R22 Lentille rideau LC-L3-15X (vendue séparément)

Le LC-151 peut distinguer le corps des animaux domestiques du corps humain et alerter en conséquence en combinant la détection du mouvement micro-onde et un faisceau de détection à infrarouge passif. Une intrusion est définie par le croisement du faisceau de détection infrarouge passif et l'occurrence d'une détection micro-onde, provoquant une alarme. Aucune alarme ne sera déclenchée si seulement le faisceau infrarouge passif est croisé et seule la détection hyperfréquence se produit.23 17 Choisir l'emplacement de l'installation L'installation du LC-151 exige une base solide et à niveau pour le support de montage et doit être située de manière à ce que, lorsque le détecteur est installé, il fasse face au centre de la zone de détection désirée. Il est recommandé que le détecteur fasse face à une barrière solide limitant la surface de détection, telle que la structure d’un immeuble ou un mur de clôture, afin d’éviter une plage de détection indésirable. La zone protégée ne doit pas avoir d'obstacles tels que des murs, des clôtures, des arbres, des fossés et d'autres détecteurs micro-onde. Choisissez un endroit le plus propice pour la détection d'un intrus selon la configuration de détection à la page 5. Évitez les emplacements d'installation suivants:

• ensoleillement direct.

• Face à des zones soumises à des changements de température soudains.

• Installé à plus de 10º de la verticale de l'horizontale.

• Face à des portes métalliques

• Près de sources de chaleur directe ou de courant d'air.

• Éliminez tous les obstacles physiques de la zone de détection (par ex., plantes, linge, etc.)

• Éliminez toutes les surfaces reflétant la lumière de la zone de détection, notamment les flaques ou autre eau stagnante.

• Évitez l'installation sur les types de sols suivants : Végétation épaisse, herbe (non tondue) eau, sable et métal. REMARQUE :

• La hauteur recommandée pour l'installation est de 2,1 m.

• Le détecteur infrarouge passif détecte le mouvement croisant le faisceau; il est moins sensible à la détection du mouvement vers le détecteur.

• Le LC-151 fonctionne le mieux lorsqu'il se trouve dans un environnement constant et stable.

• Pour assurer un bon fonctionnement du LC-151, le type de sol doit être l'un des types suivants: Ciment bitumeux, ciment, terroir, argile, gravier ou gazon (tondu).

• Le réglage de sensibilité peut être nécessaire dans des locaux sujets à des changements extrêmes de température, des températures extrêmement élevées réduiront la plage de détection, des températures extrêmement basses augmenteront la plage de détection, choisissez l’endroit approprié de l’installation afin d’éviter de nouveaux réglages du système.24 18 Installation du détecteur Important ! Avant de faire l'installation, lisez attentivement les chapitres « Fonctionnement » et « Choisir l'emplacement d'installation ».

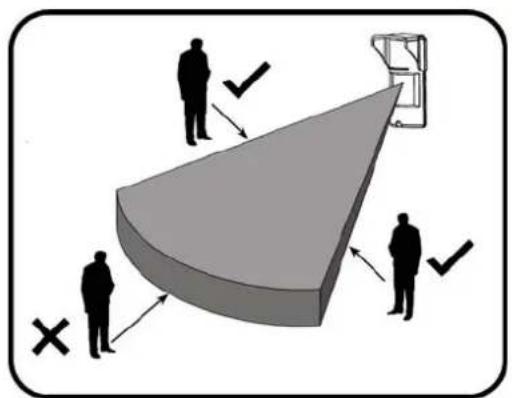

1. Installez le détecteur de manière à ce que l'intrus

croise probablement la zone de détection d'un côté à l'autre.

2. Le détecteur doit être installé à une hauteur située

entre 1,8 et 2,4 m (2,1 m dans l'idéal)

3. Assurez-vous de fixer le support métallique sur un

mur droit, ferme et à niveau, laissant 10 cm du haut et 10 cm des deux côtés pour une installation et un entretien faciles.

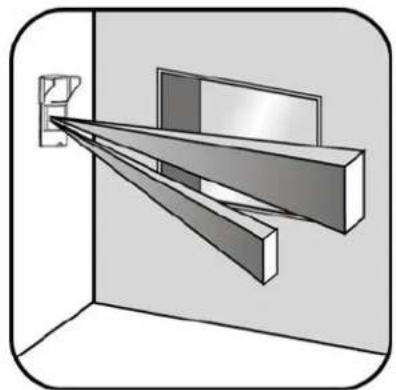

4. Il est obligatoire de placer le détecteur sur un mur

perpendiculaire pour la protection de l'ouverture d'une fenêtre de côté. Autrement, le support de montage extérieur LC-B1-5X peut être installé sur le même mur, permettant au faisceau du détecteur d'être tourné vers la fenêtre.

5. Ouvrez le détecteur en dévissant la vis inférieure.

6. Libérez le support métallique arrière en dévissant la

vis inférieure interne.25

7. Libérez le détecteur du support métallique en le tirant

8. Fixez le dos du support au mur à l'aide des vis de

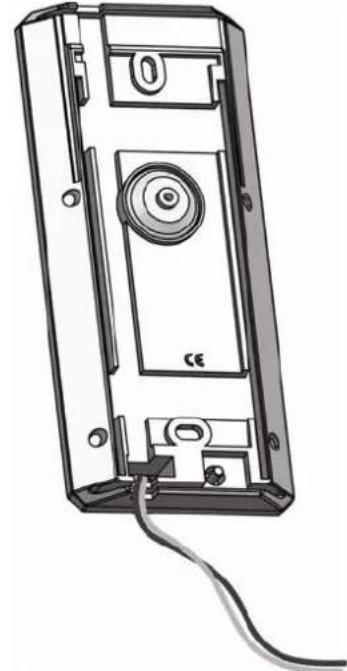

9. Insérez les fils dans le trou d'accès et les conduites

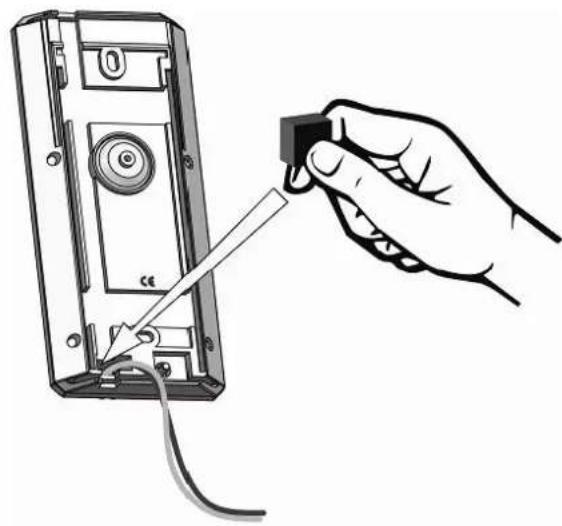

10. Fixez le joint de mousse à l'ouverture pour le fil du

côté arrière après que les fils ont été connectés et avant de fixer définitivement le dispositif au support installé.

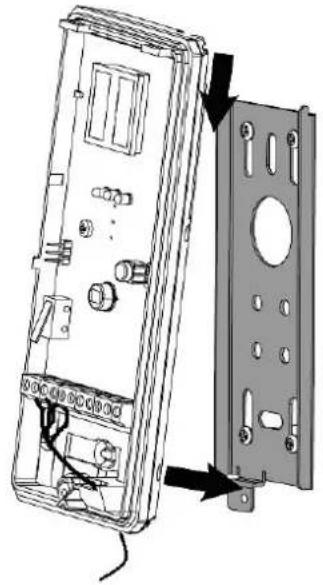

11. Placez le détecteur sur le support de montage du

haut vers le bas, puis verrouillez avec la vis de blocage en bas.

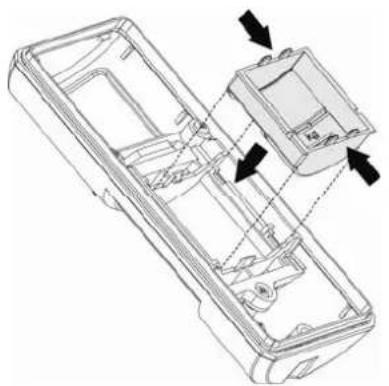

12. Si vous désirez une immunité aux animaux

domestiques pesant jusqu'à 15 kg (33 lb), n'installez pas le filtre mécanique LC-F1-15X pour animaux domestiques. Si vous désirez une immunité aux animaux domestiques pesant jusqu'à 36 kg (80 lb), il convient d'installer le filtre mécanique LC-F1-15X pour animaux domestiques26 19 Connexions au bloc de branchement

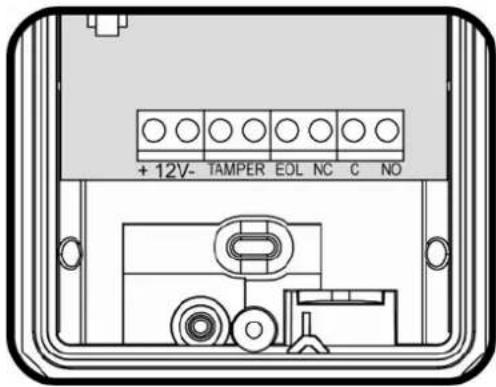

Borne 1 - Marquée « + » (+12 V) - Branchez au pôle de tension positif d'une source d'alimentation de 9,6 -16 V.c.c. (généralement du panneau de contrôle) Borne 2 - Marquée « -» (GND) - Branchez à la masse du panneau de contrôle. Les bornes 3 & 4 - Marquées « TAMPER » - Si une fonction antisabotage est nécessaire, connectez ces bornes à une zone normalement fermée 24 heures sur le panneau de contrôle. Si le couvercle supérieur du détecteur est ouvert ou si le détecteur est détaché du mur d'installation, un signal d'alarme sera immédiatement envoyé au panneau de contrôle La borne 5 - Marquée « EOL » - Fin de ligne – borne optionnelle pour des connexions de résistance fin de ligne. Les bornes 6, 7 & 8 - Marquées « NC / C / NO » - Sont les contacts de relais de sortie du détecteur. Connectez à une entrée de zone sur le panneau de contrôle. Lorsqu'un intrus est détecté, les relais d'alarme (J.F. et J.O.) commuteront pendant 1,8 secondes.

19.1 Exigences en matière de dimension des fils

Utilisez un AWG (calibre américain des fils) #22 (0,5 mm) ou des fils d'un diamètre plus gros. Utilisez le tableau suivant pour déterminer le calibre (diamètre) et la longueur de fil. Longueur de fil [m] 205 310 510 870 Longueur de fil [pi] 800 1200 2000 3400 Calibre du fil [#] 22 20 18 1627 20 Paramètres et réglages

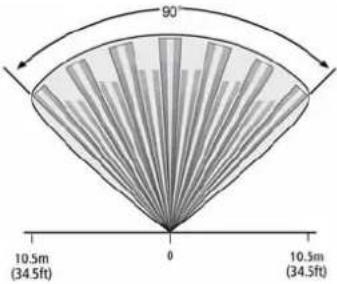

20.1 Direction du faisceau de détection

La direction du faisceau de détection du LC-151 est fixe. Par conséquent, nous recommandons que le détecteur soit en face de la zone d'intrusion.

20.2 Réglage de la portée du faisceau de détection

La portée de détection peut être réglée en inclinant le détecteur installé à l'aide du support de montage pour l'extérieur LC-B1-15X. La portée peut varier entre 5 et 15m (15 à 49 pi).

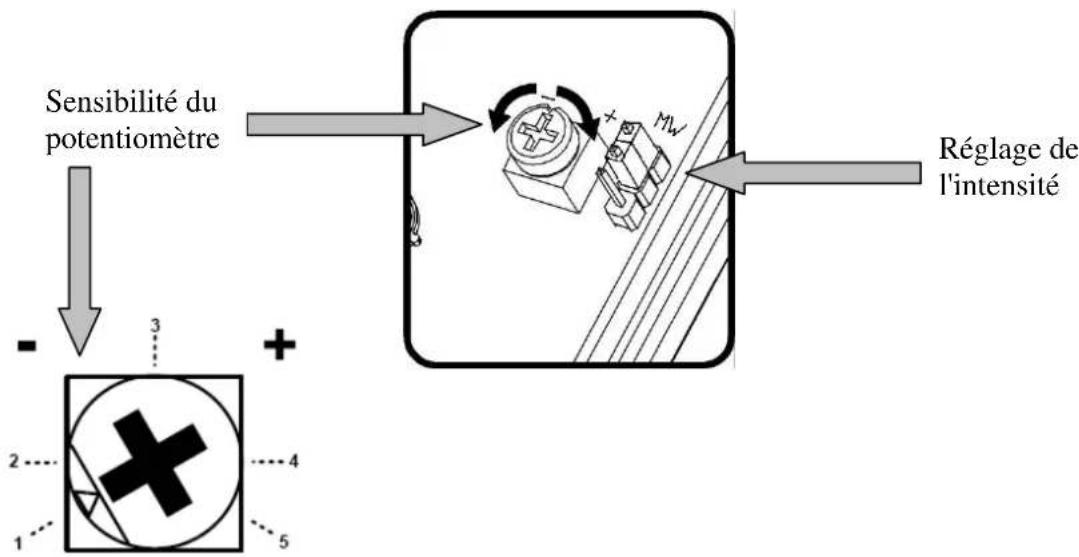

20.3 Réglage de la sensibilité

La calibration de la sensibilité du détecteur est effectuée grâce à un seul potentiomètre de sensibilité et à un cavalier de réglage de l'intensité micro-onde. Le changement de la sensibilité infrarouge passif et de l'intensité micro-onde affecte l'immunité aux bruits environnementaux et permet au détecteur de fonctionner sans fausses alarmes dans des environnements bruyants. Le cavalier pour intensité micro-onde a deux réglages : « H » (haute/élevée) et « L » (faible/basse). La sensibilité du potentiomètre est marquée avec « - » à « + ». La position « - » est la sensibilité minimum et la position « + » est la sensibilité maximum. La sensibilité infrarouge passif et l'intensité micro-onde doivent être réglées selon les conditions d’environnement comme suit :

Sensibilité du potentiomètre Réglage de l'intensité

Type de milieu Position du potentiomètre Position du cavalier micro-onde Risque faible En position 5

Risque Entre les positions 3 et 4

Risque élevé Entre les positions 4 et 5

Risque très élevé Entre les positions 3 et 4

Zone bruyante Entre les positions 2 et 3

Zone extrêmement bruyante En position 1

Remarque : Réglez la sensibilité conformément aux conditions environnementales !

• Risque faible : environnement très stable sans interférence provenant des garages, des places de stationnement, des terrains de jeu, des terrains de football, des voies de service, etc.

• Risque : Environnement stable avec des arbres, d’arbustes, des pots de fleurs, des jardinières.

• Risque élevé : Environnement instable avec divers types de végétation et herbes et flaques d'eau.

• Risque très élevé : Environnement instable avec des vents et de petits animaux domestiques, des rats, des souris, des oiseaux.

• Zone bruyante : Environnement instable avec de la végétation et des sources d'eau comme une piscine, un lac, un canal, des mauvaises herbes, ainsi que des petits animaux tels que des chats et des lapins.

• Zone extrêmement bruyante : Environnement très instable soumis au vent, à la neige, à la pluie, avec de la végétation, de l'eau et de gros animaux domestiques tels que les chiens. Par exemple :29 Si le détecteur est utilisé dans un lieu contenant plusieurs arbustes et une piscine, les conditions environnementales doivent être considérées comme une « zone bruyante »

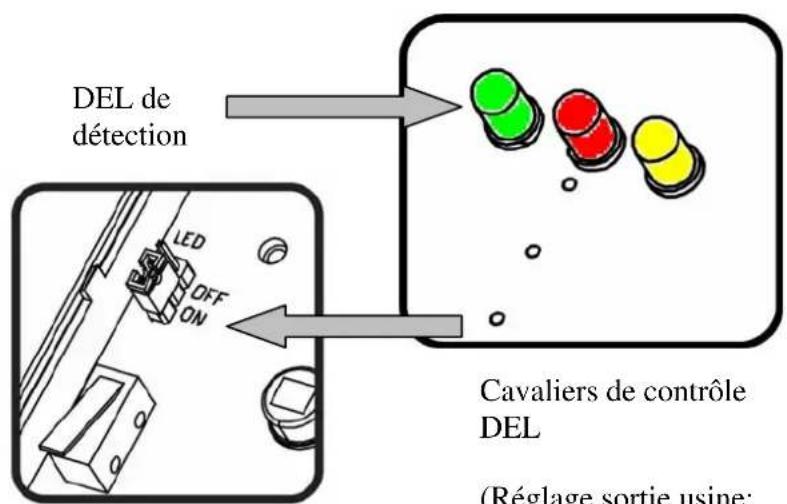

20.4 Indications du réglage

Le LC-151 possède 3 DEL qui indiquent trois choses différentes :

4. DEL verte indique une détection infrarouge passif.

5. DEL jaune indique une détection micro-onde.

6. DEL rouge – Indique une alarme (logique ET micro-onde et infrarouge passif).

Lorsque le cavalier DEL se trouve en position « ON/MARCHE », les DEL sont activées. Lorsque le cavalier DEL se trouve en position « OFF/ARRÊT », les DEL ne sont pas activées.

• Placez le couvercle supérieur sur la base et fermez à l'aide la vis inférieure. DEL de détection Cavaliers de contrôle DEL (Réglage sortie usine: ON/MARCHE)

R30 21 Fonctionnement Remarque ! Branchez le LC-151 à la tension de sortie positive d'une source d'alimentation de 9,6 -16 V.c.c. Utilisez seulement une source de puissance limitée homologuée. Le détecteur doit recevoir au moins 4 heures d'alimentation en veilleuse provenant soit d'une unité de contrôle compatible homologuée soit d'un bloc d'alimentation. Le détecteur commence un temps de réchauffement de 30 minutes une fois qu'il a été branché sur l'alimentation. Si les DEL sont activées, ils clignoteront de la gauche vers la droite pendant les 30 secondes de réchauffement. Une fois la période de réchauffement achevée, le détecteur est prêt à être utilisé. 22 Méthode d'essai Essai de marche REMARQUE IMPORTANTE : Une fois installé, le détecteur doit être soumis à un essai complet pour vérifier le bon fonctionnement et une couverture appropriée. Après l'installation, l'installateur doit faire un essai du dispositif une fois par an. L'utilisateur final doit recevoir des indications sur la manière de faire un essai de marche chaque semaine. Vérifiez que les DEL de contrôle sont réglées à « ON » Vérifiez que le détecteur a achevé la période d'échauffement de 30 secondes avant d'effectuer l'essai de marche. Vérifiez que personne ne se trouve dans la zone protégée. Créez un mouvement dans toute la zone où la couverture est désirée en marchant perpendiculairement à la configuration de détection. Regardez les DEL à chaque fois qu'un mouvement est détecté - toutes les DEL sont ALLUMÉES. Attendez 5 secondes entre chaque essai pour permettre au détecteur de se stabiliser. Marchez à travers toute la zone où la couverture est désirée. Si la couverture est incomplète, effectuez un réglage ou déplacez le détecteur. Une fois que la couverture est bonne, l'indicateur sonore et la DEL doivent être désactivés. 23 Accessoires Dispositif Numéro de la pièce Support de montage pour l'extérieur LC-B1-15X Rideau infrarouge passif/lentille longue portée LC-L3-15X Filtre PET animaux domestiques 36 kg (80 lb) LC-F1-15X31 24 Caractéristiques

Spécifications susceptibles d'être modifiées sans préavis. RTTE rapport de conformité:

Méthode de détection INFRAROUGE PASSIF ET MICRO-ONDE Hyperfréquence Bande X (9, 9 GHz /10,525 GHz/10,687 GHz) Alimentation 9,6 à 16 V.c.c. Appel de courant Actif : 24 MA (±5 %) ; Veilleuse : 21 mA (±5 %) Compensation de température Compensation de température double inclinaison Période d'alarme 2 sec (±0,5 sec) Sortie d'alarme Forme C (JF, JO, Commune) 28 V.c.c. 0,1 A avec 10 Ohms Interrupteur(s) anti-sabotage Deux commutateurs JF 28 V.c.c. 0,1 A avec une résistance de protection en série de 10 Ohms S'ouvre lorsque le couvercle est retiré de la base du dispositif ou si la base est retirée du mur Temps d'échauffement 30sec (± 5sec) Voyant DEL DEL verte pour la détection infrarouge passif DEL jaune pour la détection micro-onde DEL rouge pour les conditions d'alarme Durant une ALARME toutes les DEL sont ALLUMÉES Immunité RF 10 V/m plus 80 % AM de 80 MHz à 2 GHz Immunité électrostatique Contact 6 kV, Air 8 kV Protection contre le transitoire 1 kV Température de fonctionnement -35 °C ~ +55 °C Dimensions 160 mm X 70 mm X 45 mm Poids 210 g Directives européennes Directive RTTE : 1999/5/EC Directive EMC : 2004/108/EC Directive tension faible : 2006/95/EC Directive RoHS : 2002/95/EC Exigences des normes européennes : EN300 440-2; EN301 489-1; EN50130-4 +A1 +A2; EN61000-6-3+A11 EN60950-1 EN50131-1 / EN50131-2-4 / EN50130-5 É.-U. & Canada 47CFR article 15, paragraphe C, section 15,245; 47CFR partie 15, sous-partie B RSS210; ICES-003 Degré de protection IEC 60529 : IP
