MODE D'EMPLOI LC171 DSC

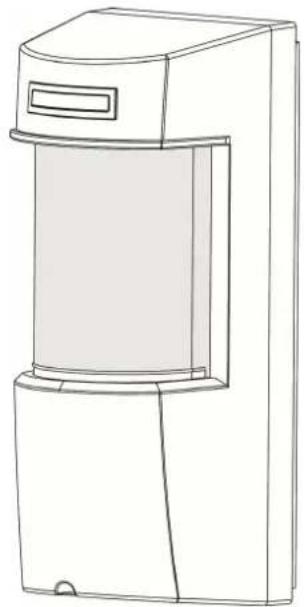

LC-171 Détecteur de mouvement à double technologie (Élément double infrarouge passif et micro-onde) avec immunité aux animaux domestiques

8.3 Réglage de la sensibilité, de la portée et de l'immunité aux animaux domestiques ......... 27

• 8.4 Indications du réglage p. 29
• 9 Fonctionnement p. 30
• 10 Méthode d'essai p. 30
• 11 Caractéristiques 12 Généralités Le LC-171 est un détecteur de mouvement exceptionnel qui utilise des elements doubles à infrarouge passif et la technologie micro-onde pour utilisation à l'extérieur, dans les climats rudes. Le LC-171 a été conçu pour une utilisation à l'extérieur dans des conditions climatiques extrêmes et peut également prendre en compte les animaux domestiques. Une fiabilité élevée est réalisée en combinant les matériels des deux technologies avec un logiciel hautement sophistiqué et une zone de couverture adaptative, réduisant ainsi le risque de fausses alarmes. Les éléments actifs sont composés d'un élément double infrarouge passif et d'un détecteur micro-onde avancé dans un corps élégant en plastique rigide. Ce dispositif optique spécial combiné avec un détecteur Doppler micro-onde à la fine pointe assure l'élimination des “fausses alarmes“ tout en maintenant un degré élevé de sécurité pour la détection des intrus humains dans la zone protégée. La sensibilité et la portée de la détection sont contrôlées par un commutateur numérique rotatif qui permet 16 niveaux d'étalonnage de sorte que la configuration de détection appropriée soit établie pour chaque installation. Le LC-171 a été conçu pour protéger de larges zones et il peut être installé facilement sur des murs ou des poteaux afin de fournir une solide zone de protection tout en rejetant les interférences des oiseaux et petits animaux grâce au dispositif optique d'immunité aux animaux domestiques. 13 Caractéristiques p. 3119

• Détection micro-onde basée sur le concept Doppler.

• Relais J.O. & J. F. commutés au même moment.

• Immunité aux animaux domestiques jusqu'à 35 kg.

• Réglage à 16 niveaux de sensibilité infrarouge passif et 3 groupes de sensibilité micro-onde.

• Compensation de température.

• Traitement du signal par microcontrôleur

• Protection contre le sabotage avant et arrière.

• Indication audible de l'essai de marche et de la détection d'un intrus.

• Modèle exclusif résistant à l'eau en plastique scellé.

• Portée de détection : jusqu'à 12 m

• Détecte les intrus humains qui marchent ou qui courent.

• Aucun entretien nécessaire.

• Immunité aux parasites et interférences électromagnétiques.

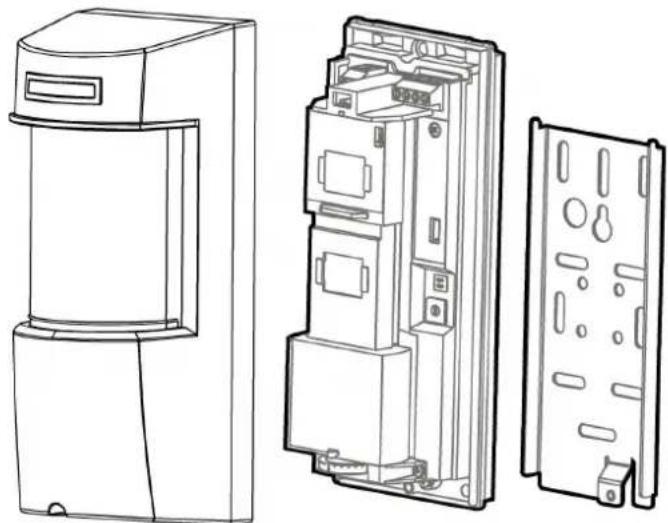

• Protection contre : l'ensoleillement direct, le vent jusqu'à 30 m/sec, la neige et la pluie, les petits animaux, le retrait du couvercle de dessus et le retrait du support de montage. FR20 14 Description de l'assemblage Le LC-171 est un détecteur robuste qui comporte un grand voyant DEL pouvant être facilement observé à distance et un indicateur sonore optionnel pour indiquer une intrusion. À l'aide du support de montage fourni, le LC-171 peut être facilement installé sur des murs à l'aide des vis de montage et sur des poteaux à l'aide des bandes en métal fournies.

Le LC-171 combine 3 éléments de détection :

• Élément supérieur à infrarouge passif

• Élément inférieur à infrarouge passif

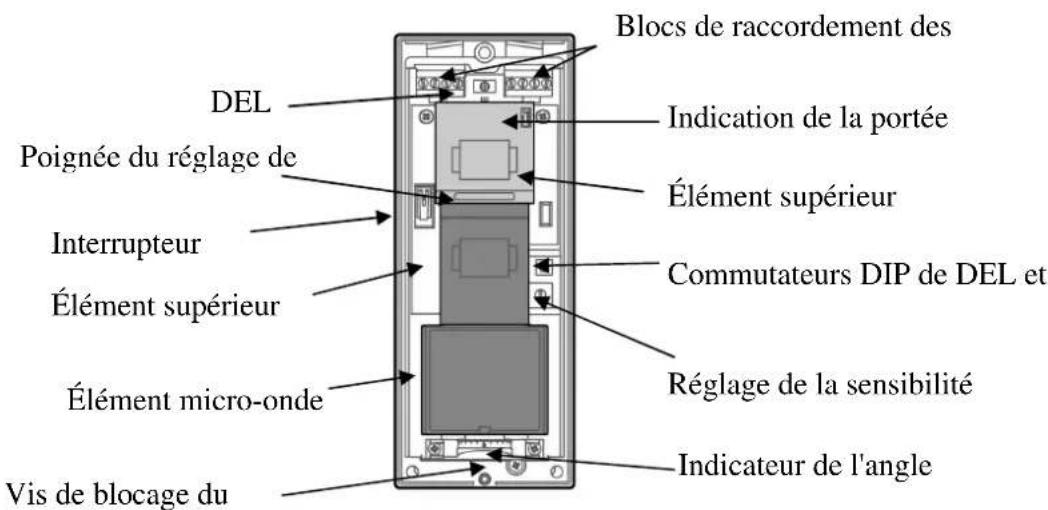

• L'élément supérieur à infrarouge passif possède un réglage de la hauteur de détection alors que les deux autres sont fixes. Le schéma suivant montre tous les éléments internes

Élément supérieur Élément supérieur Élément micro

Blocs de raccordement des Commutateurs DIP de DEL et Réglage de la sensibilité

Indicateur de l'angle Poignée du réglage de Indication de la portée

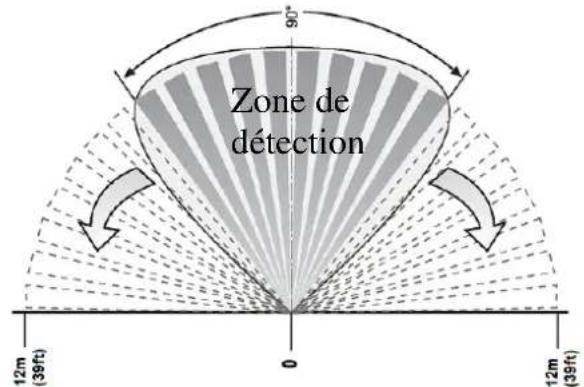

Interrupteur Vis de blo cage du21 15 Configuration de détection Le LC-171 possède une vue en plan infrarouge passif de 90° et une configuration de détection micro-onde avec une détection de plus de 12 m (lorsqu'il est installé à 1,2 m au dessus du sol). Le LC-171 possède un boîtier interne rotatif (qui inclut deux éléments infrarouge passif et l'élément micro-onde) qui peut être réglé horizontalement, de sorte que la couverture peut varier entre 0° et 180°.

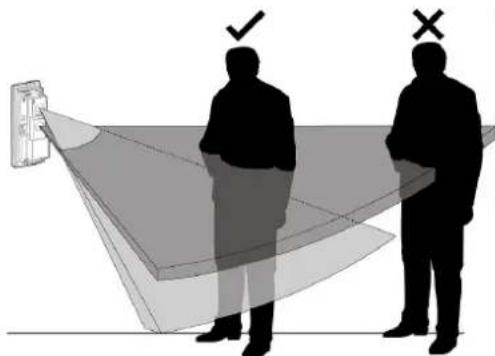

Le LC-171 peut distinguer le corps des animaux domestiques du corps humain et alerter en conséquence en combinant la détection du mouvement microonde et deux faisceaux de détection à infrarouge passif. A. L'élément PIR inférieur qui a une portée fixe de 12 m et de 60 cm au dessus du sol qui aide à éviter la détection des animaux dans toute la zone de détection. B. L'élément supérieur à infrarouge passa une portée adaptive entre 3 et 12 m. Une intrusion est définie par le croisement des deux faisceaux de détection infrarouge passif et l'occurrence d'une détection micro-onde, provoquant une alarme. Aucune alarme de sera déclenchée si seulement un des faisceaux infrarouge passif est croisé et la détection micro-onde se produit. Zone de détection Configuration de détection de l'élément infrarouge passif inférieurFixé à une portée de 12 m Configuration de détection micro-onde Détection

Pas de détection Pas de détection d'animaux domestiques

ans tout le secteur Configuration de détection de l'élément inférieur infrarouge passif Réglable entre 3 m et 12 m FR22 16 Choisir l'emplacement de l'installation L'installation du LC-171 exige une base solide et à niveau pour le support de montage et doit être situé de manière à ce que lorsque le détecteur est installé il fait face au centre de la zone de détection désirée. Il est recommandé que le détecteur fasse face à une barrière solide limitant la surface de détection, telle que la structure d’un immeuble ou un mur de clôture, afin d’éviter une plage de détection indésirable. La zone protégée ne doit pas avoir d'obstacles tels que des murs, des clôtures, des arbres, des fossés et d'autres détecteurs micro-onde. Choisissez un endroit le plus propice pour la détection d'un intrus selon la configuration de détection à la page 5. Évitez les emplacements d'installation suivants:

• Face à un ensoleillement direct.

• Face à des zones soumises à des changements de température soudains.

• Installé à plus de 10º de la verticale de l'horizontale.

• Face à des portes métalliques.

• Près de sources de chaleur directe ou de courant d'air.

• Éliminez tous les obstacles physiques de la zone de détection (par ex. plantes, linge, etc.)

• Éliminez toutes les surfaces reflétant la lumière de la zone de détection, notamment les flaques ou autres eau stagnante.

• Évitez l'installation sur les types de sols suivants : Végétation épaisse, herbe (non tondue) eau, sable et métal. REMARQUE :

• La hauteur recommandée pour l'installation est de 1,2 m.

• Le détecteur DOUBLE MIXTE de haute qualité détecte le mouvement croisant le faisceau ; il est moins sensible à la détection du mouvement vers le détecteur.

• Le LC-171 fonctionne le mieux lorsqu'il se trouve dans un milieu constant et stable.

• Pour assurer un bon fonctionnement du LC-171, le type de sol doit être l'un des types suivants : Ciment bitumeux, ciment, terroir, argile, gravier ou gazon (tondu).

• Le réglage de sensibilité peut être nécessaire dans des locaux sujets à des changements extrêmes de température, des températures extrêmement élevées réduiront la plage de détection, des températures extrêmement basses augmenteront la plage de détection, choisissez l’endroit approprié de l’installation afin d’éviter de nouveaux réglages du système.23 17 Installation du détecteur Important ! Avant de faire l'installation, lisez attentivement les chapitres « Fonctionnement » et « Choisir l'emplacement d'installation ».

1. Installez le détecteur de manière à ce que l'intrus

croise probablement la zone de détection d'un côté à l'autre.

2. Le détecteur doit être installé à une hauteur

de 0,8 m à 1,5 m (1,2 m étant la hauteur idéale)

3. Assurez-vous de fixer le support métallique sur un

mur droit, ferme et à niveau, laissant 15 cm du haut et 15 cm des deux côtés pour une installation et un entretien faciles.

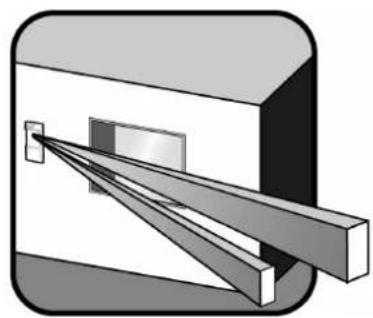

4. Un faisceau de détection rotatif peut être

nécessaire pour garder l'ouverture d'une fenêtre latérale alors que le détecteur est installé pour faire face à l'autre direction.

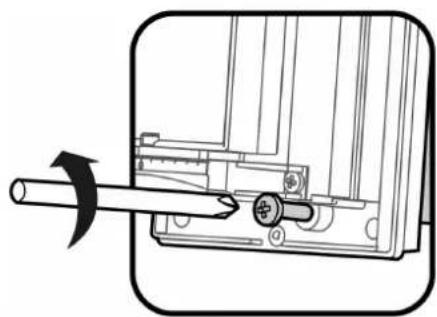

5. Ouvrez le détecteur en dévissant la vis inférieure.

6. Libérez le support métallique arrière en dévissant la

vis inférieure interne.

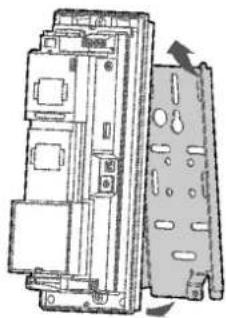

7. Libérez le détecteur du support métallique en le

tirant vers le haut.

8. Fixez le dos du support au mur ou au poteau à

l'aide des vis de montage ou des bandes métalliques.

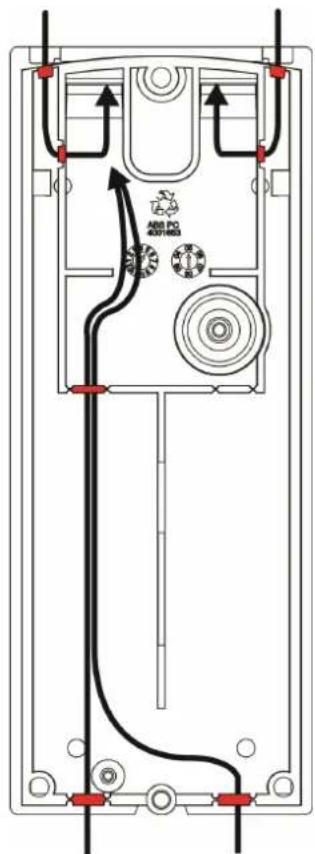

9. Enlevez les alvéoles enfonçables à l'arrière de la

base en plastique et passez les fils de l'extérieur par les canaux et les trous des alvéoles au côté intérieur du détecteur.

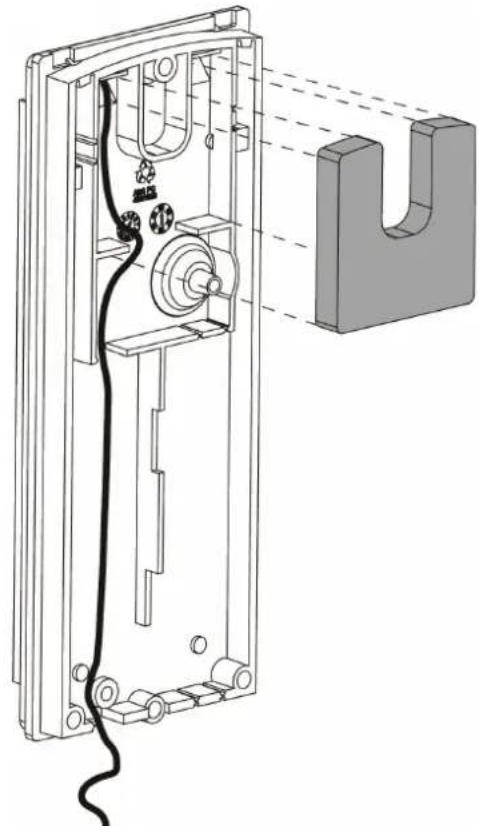

10. Fixez le joint de mousse en U à l'ouverture pour

le fil du côté arrière après que les fils ont été connectés et avant de fixer définitivement le dispositif au support installé.

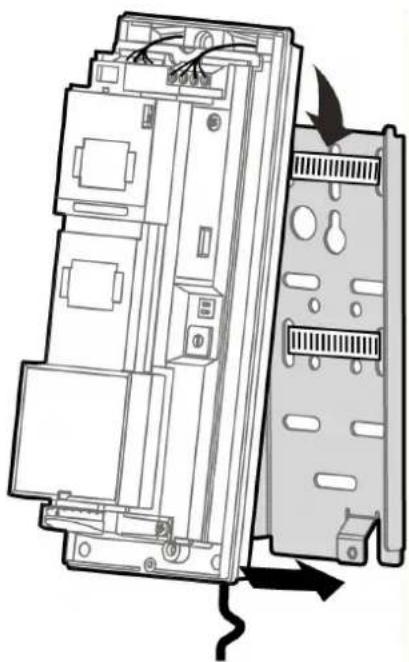

11. Placez le détecteur sur le support de montage du

haut vers le bas, puis verrouillez avec la vis de blocage en bas.

12. Connectez les fils aux blocs de branchement

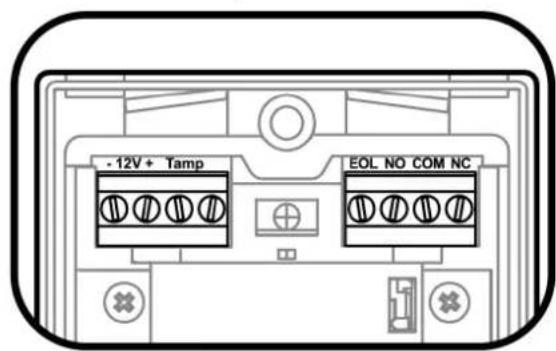

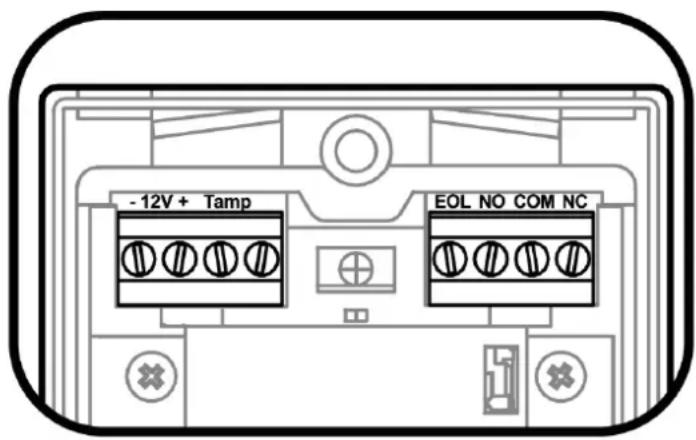

conformément au chapitre suivant.25 18 Connexions au bloc de branchement Borne 1 - Marquée « - » (GND) - Branchez à la masse du panneau de contrôle. Borne 2 - Marquée « + » (+12 V) - Branchez au pôle de tension positif d'une source d'alimentation 9,6 -16 V.c.c. (généralement du panneau de contrôle) Les bornes 3 & 4 - Marquées « TAMP » — Si une fonction antisabotage est nécessaire, connectez ces bornes à une zone normalement fermée 24 heures sur le panneau de contrôle Si le couvercle supérieur du détecteur est ouvert ou si le détecteur est détaché du mur d'installation, un signal d'alarme sera immédiatement envoyé au panneau de contrôle La borne 5 - Marquée « EOL » - Fin de ligne – borne optionnelle pour des connexions de résistance fin de ligne. Les bornes 6, 7 & 8 - Marquées « NC / C / NO » - Sont les contacts de relais de sortie du détecteur. Connectez à une entrée de zone sur le panneau de contrôle. Lorsqu'un intrus est détecté, les relais d'alarme (J.F. et J.O.) commuteront pendant 1,8 seconde.

18.1 Exigences en matière de dimension des fils

Utilisez un AWG (calibre américain des fils) #22 (0,5 mm) ou des fils d'un diamètre plus gros. Utilisez le tableau suivant pour déterminer le calibre (diamètre) et la longueur de fil. Longueur de fil [m]

Longueur de fil [pi]

Calibre du fil [#] 22 20 18 16 FR26 19 Paramètres et réglages

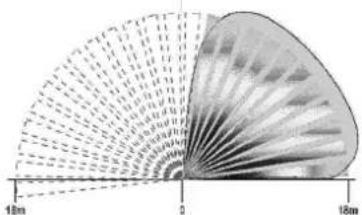

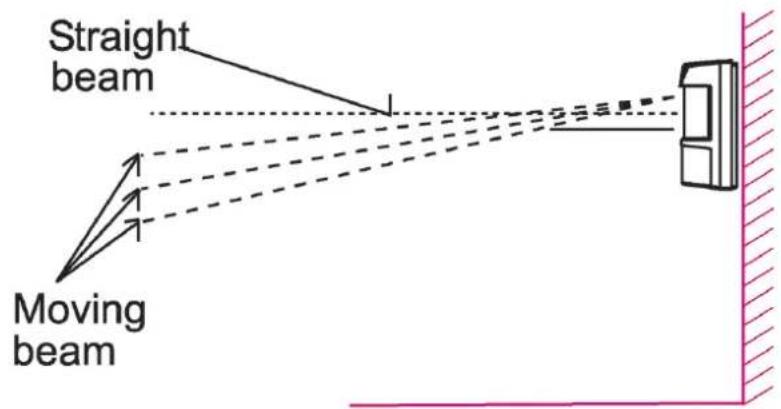

19.1 Direction du faisceau de détection

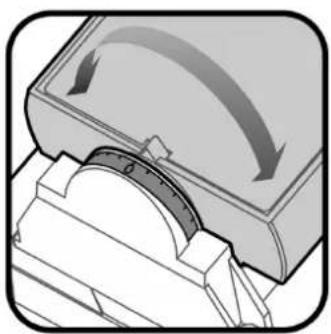

La direction du faisceau de détection du LC-171 peut varier entre 0º et 180º. Pour changer la direction du faisceau, tournez le boîtier de l'élément de détection interne dans la direction désirée.

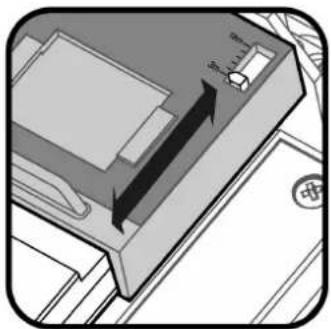

19.2 Réglage de la portée de détection

La portée de détection du LC-171 peut varier entre 3 et 12 m, si le dispositif est installé à 1,2 m au dessus du sol.

Pour changer la portée de détection, il suffit de faire glisser l'élément supérieur vers le haut ou vers le bas.27 Pour régler pour des portées situées entre2 et 12 m, faites glisser l'élément de détection vers le haut ou vers le bas pour correspondre à la distance désirée. Chaque degré entre 3 m et 12 m représente une portée de 3 m. Portée maximum (12 m, 60 pi) Portée minimum (3 m, 10 pi)

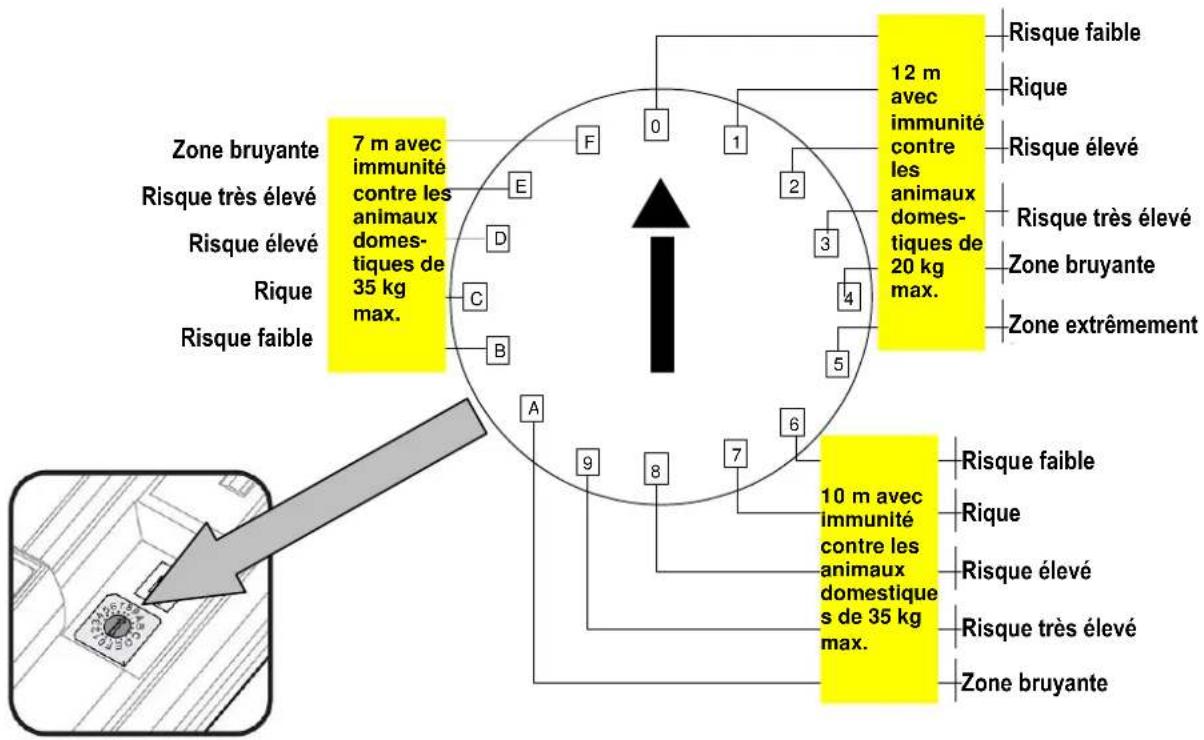

19.3 Réglage de la sensibilité, de la portée et de l'immunité aux animaux domestiques

La calibration de la portée et de la sensibilité est effectuée grâce à un seul commutateur rotatif à 16 positions. Il y a 3 groupes de paramètres du commutateur regroupés selon la portée de détection désirée. Chaque groupe est divisé en plusieurs niveaux de sensibilité selon l'environnement de l'installation. La sensibilité est déterminée par une des 16 positions sur le commutateur rotatif. Changer la sensibilité affecte l'immunité aux bruits environnement ainsi que la détection à distance et le niveau d'immunité aux animaux domestiques. Le commutateur rotatif est marqué avec des chiffres de « 0 » à « 9 » et les lettres de « A » à « F ». Position « 0 » est la sensibilité maximum et « F » est la sensibilité minimum. Remarque : Réglez la sensibilité conformément aux conditions environnementales ! Groupe A - positions 0 – 5 – règlent la sensibilité de la portée de détection à 12 m avec une immunité aux animaux pesant jusqu'à 20 kg. Groupe B - positions 6 – A – règlent la sensibilité de la portée de détection à 10 m avec une immunité aux animaux domestiques pesant jusqu'à 35 kg. Groupe C - positions B – F – règlent la sensibilité de la portée de détection à 7 m avec une immunité aux animaux pesant jusqu'à 35 kg. REMARQUE : Assurez-vous de choisir le groupe ayant une portée correspondant à la portée réglée dans 8.2 ou un peu plus élevée. Ne choisissez pas un groupe de paramètre avec une portée inférieure à la portée établie en 8.2. FR28

Zone extrêmement bruyante

avec immunité contre les animaux domes- tiques de 20 kg max.

m avec immunité contre les animaux dom estique s de 35 kg max. 7 m avec immunité contre les animaux domes- tiques de 35 kg max.

Chaque groupe est divisé en 5 ou 6 sous positions qui aident à définir la condition environnementale à l'intérieur de la portée de détection :

• Risque faible : environnement très stable sans interférence provenant des garages, des places de stationnement, des terrains de jeu, des terrains de football, des voies de service, etc.

• Risque : Environnement stable avec des arbres, d’arbustes, des pots de fleurs, des jardinières.

• Risque élevé : Environnement instable avec divers types de végétation et herbes et flaques d'eau.

• Risque très élevé : Environnement instable avec des vents et de petits animaux domestiques, des rats, des souris, des oiseaux.

• Zone bruyante : Environnement instable avec de la végétation et des sources d'eau comme une piscine, un lac, un canal, des mauvaises herbes ainsi que des petits animaux tels que des chats et des lapins.

• Zone extrêmement bruyante : Environnement très instable soumis au vent, à la neige, à la pluie, avec de la végétation, de l'eau et de gros animaux domestiques tels que les chiens. Par exemple : Si le détecteur est utilisé pour une portée de 10 m (39 pi) au grand air avec ensoleillement et animaux domestiques, réglez l'interrupteur à la position 9.29

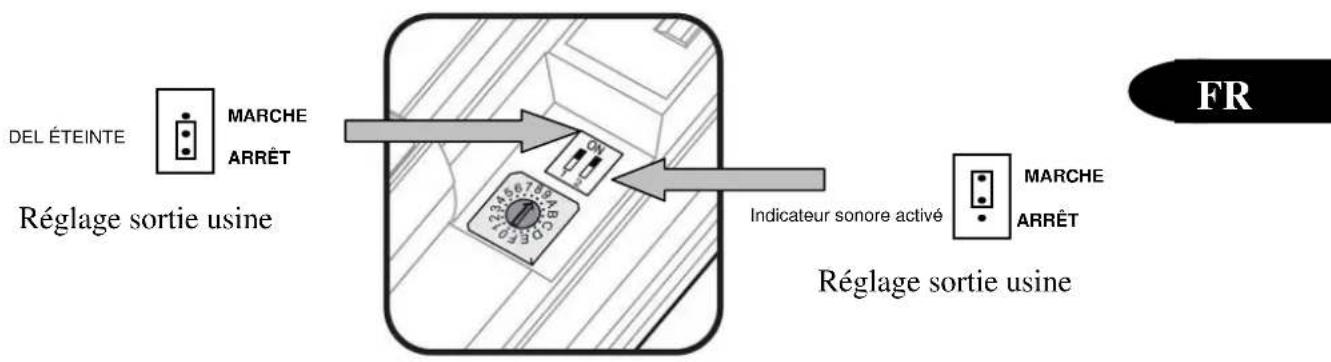

19.4 Indications du réglage

Le LC-171 possède deux types d'indicateurs :

4. indicateur sonore

L'installateur peut régler le fonctionnement des deux indicateurs durant la détection (MARCHE ou ARRÊT) en utilisant le numéro de l'interrupteur « 1 » pour l'indicateur sonore et le chiffre sur le commutateur « 2 » pour la DEL. Lorsque le voyant DEL est ALLUMÉ, le voyant DEL sera activé pendant 1 seconde à chaque fois qu’une intrusion est détectée. Lorsque le voyant DEL est à ÉTEINT, la DEL ne sera pas utilisée pour indiquer qu'une intrusion a eu lieu. Lorsque l'indicateur sonore est à MARCHE, l'indicateur sonore sera activé pendant 1,8 seconde à chaque fois qu’une intrusion est détectée. Lorsque l'indicateur sonore est à ARRÊT, l'indicateur sonore ne sera pas utilisé pour indiquer qu'une intrusion a eu lieu. (Mettre l'indicateur sonore à MARCHE donne à l'installateur la capacité d'avoir une confirmation audible de la détection de l'intrusion durant le réglage et l'essai de marche. Lorsque les réglages et l'essai de marche ont été effectués, il est recommandé de mettre l'indicateur sonore à ARRÊT)

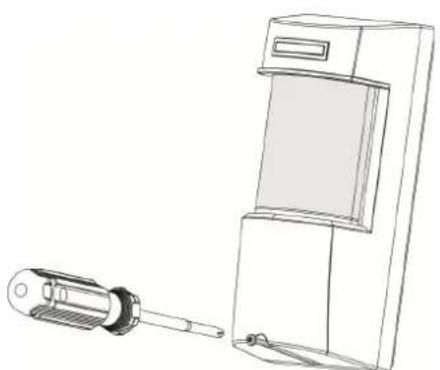

• Placez le couvercle supérieur sur la base et fermez à l'aide la vis inférieure.

MARCHE ARRÊT Indicateur sonore activé

MARCHE ARRÊT Réglage sortie usine Réglage sortie usine FR30 20 Fonctionnement Remarque ! Branchez le LC-171 à la tension de sortie positive d'une source d'alimentation de 9,6 -16 V.c.c. Utilisez seulement une source de puissance limitée homologuée. Le détecteur doit recevoir au moins 4 heures d'alimentation en veilleuse provenant soit d'une unité de contrôle compatible homologuée soit d'un bloc d'alimentation. Le détecteur commence un temps de réchauffement de 2 minutes une fois qu'il a été branché sur l'alimentation. La DEL clignotera pendant les 30 premières secondes de réchauffement après la mise sous tension. Ce dispositif est opérationnel une fois que la DEL cesse de clignoter La période de réchauffement continuera pendant 90 secondes après que la DEL cesse de clignoter Une fois que le temps de réchauffement est fini, le dispositif est prêt à être utilisé 21 Méthode d'essai Essai de marche REMARQUE IMPORTANTE : Une fois installé, le détecteur doit être soumis à un essai complet pour vérifier le bon fonctionnement et une couverture appropriée. Après l'installation, l'installateur doit faire un essai du dispositif une fois par an. L'utilisateur final doit recevoir des indications sur la manière de faire un essai de marche chaque semaine.

Vérifiez que le détecteur a achevé la période d'échauffement de 2 minutes avant d'effectuer l'essai de marche Vérifiez que personne ne se trouve dans la zone protégée Créez un mouvement dans toute la zone où la couverture est désirée en marchant perpendiculairement à la configuration de détection. Écoutez le son de l'ALARME à chaque fois qu'un mouvement est détecté (la DEL rouge s'allume également à chaque fois qu'un mouvement est détecté). Attendez 5 secondes entre chaque essai pour permettre au détecteur de se stabiliser. Marchez à travers toute la zone où la couverture est désirée. Si la couverture est incomplète, réglez la portée de la couverture ou déplacez le détecteur. Une fois que la couverture est bonne, l'indicateur sonore et la DEL doivent être désactivés.31 22 Caractéristiques

• les specifications techniques peuvent être changées sans avis préalable.

Méthode de détection Infrarouge passif double et micro-onde Hyperfréquence

9,6 à 16 V.c.c. Appel de courant Actif

Veilleuse : 21 MA (±5 %) Compensation de température

Oui, Compensation de température double inclinaison Période d'alarme

2 sec (±0,5 sec) Sortie d'alarme Forme C (JF, JO, Commune) 28 V.c.c. 0,1 A avec une résistance de protection en série de 10 Ohms Interrupteur(s) antisabotage Deux commutateurs JF 28 V.c.c. 0,1 A avec une résistance de protection en série de 10 Ohms s'ouvre lorsque le couvercle est retiré de la base du dispositif ou si la base est retirée du mur Temps d'échauffement

DEL est ALLUMÉ durant l'ALARME (configurable) Immunité RF

10 V/m plus 80 % AM de 80 MHz à 2 GHz Immunité électrostatique

Contact 6 kV, Air 8 kV Protection contre le transitoire

1 kV Température de fonctionnement

IEC 60529 : IP FR32 Garantie limitée Digital Security Controls garantit le produit contre tout défaut matériel et de fabrication dans des conditions normales d'utilisation pour une période de 12 mois à compter de la date d'achat. En cas de matériel défectueux, Digital Security Controls pourra, à son choix, réparer ou remplacer l'équipement en question après retour de celui-ci à son dépôt de réparation. Cette garantie s'applique uniquement pour les défauts de pièces ou de fabrication et non aux dommages survenus lors du transport ou de la manipulation, ou aux dommages pour des raisons échappant au contrôle de Digital Security Controls tels que l'éclairage, une tension excessive, un choc mécanique, un dégât provoqué par l'eau, ou tout dommage résultant d'abus, d'altération ou d'application incorrecte de l'équipement. Ladite garantie sera valable uniquement pour l'acheteur original, et prévaut et prévaudra sur toute autre garantie, qu'elle soit explicite ou implicite et sur toute autre obligation ou responsabilité de la part de Digital Security Controls. Digital Security Controls n'assume et n'autorise aucune autre personne prétendant agir en son nom à modifier ou changer cette garantie, n'assume pour cela aucune autre garantie ou responsabilité concernant ce produit. Digital Security Controls ne sera en aucun cas tenu responsable pour tout dommage direct ou indirect, perte de profits anticipés, perte de temps ou toute autre perte que l'acheteur aura subi en relation avec l'achat, l'installation ou le fonctionnement ou défaillance de ce produit. Les détecteurs de mouvement ne détectent le mouvement que dans les zones désignées, conformément aux instructions d'installation. Ils ne peuvent pas distinguer les intrus des occupants. Les détecteurs de mouvement ne fournissent pas de protection volumétrique des zones. Ils ont de multiples faisceaux de détection et les mouvements ne peuvent être détectés que dans des zones non obstruées et couvertes par ces faisceaux. Ils ne peuvent détecter les mouvements qui se produisent derrière les murs, plafonds, sol, portes fermée, cloisons vitrées, portes vitrées ou fenêtres. Tout type de sabotage, qu'il soit intentionnel ou non, tel que le masquage, peinture ou vaporisation de tout matériau sur les lentilles, miroirs, fenêtres ou toute autre partie du système de détection empêchera son fonctionnement normal. Les détecteurs de mouvement à infrarouge passif fonctionnent en détectant les changements de température. Cependant, leur efficacité peut être réduite lorsque la température ambiante s'approche ou dépasse la température du corps ou s'il existe des sources de chaleur intentionnelles ou non intentionnelles à l'intérieur ou à proximité de la zone de détection. Certaines de ces sources de chaleur peuvent être des chauffages, radiateurs, fours, barbecues, cheminées, lumière du soleil, éclairages, etc.

Avertissement: Digital Security Controls recommande que la totalité du système soit testé

régulièrement. Toutefois, même si vous faites des tests réguliers, il peut arriver que le fonctionnement du produit ne soit pas conforme aux spécifications en raison notamment, mais pas exclusivement, d'interventions criminelles ou de panne de courant. Information importante : Tout changement ou modification qui n'ont pas été expressément approuvés par Digital Security Controls peuvent annuler le droit de l'utilisateur à se servir de cet équipement.33
