| Tipo di prodotto | Rilevatore di movimento a doppia tecnologia (infrarosso passivo e microonde) con immunità agli animali domestici |
| Marca | DSC |
| Modello | LC171 |
| Dimensioni | 200 mm x 86 mm x 80 mm |
| Peso | 500 g |
| Alimentazione | 9,6 a 16 V.c.c., corrente attiva 24 mA, standby 21 mA |
| Tecnologia di rilevamento | Doppio infrarosso passivo (PIR) e microonde (24,125 GHz) con elaborazione a microcontrollore |
| Portata di rilevamento | Fino a 12 m (regolabile da 3 a 12 m in base all'altezza di installazione) |
| Angolo di rilevamento | 90° in piano per PIR, scatola rotante da 0° a 180° |
| Immunità agli animali | Fino a 35 kg in base alla regolazione |
| Regolazioni | 16 livelli di sensibilità PIR, 3 gruppi di portata, indicatore acustico e LED configurabili |
| Uscita di allarme | Relè forma C (NC/C/NO) 28 V.c.c. 0,1 A |
| Protezione antisabotaggio | Due interruttori: apertura del coperchio e strappo del supporto |
| Compensazione della temperatura | Sì, doppia inclinazione |
| Temperatura di funzionamento | -35 °C a +55 °C |
| Grado di protezione | IP (non specificato, ma resistente all'acqua e alle intemperie) |
| Immunità RF | 10 V/m da 80 MHz a 2 GHz |
| Manutenzione | Nessuna manutenzione necessaria |
| Garanzia | 12 mesi contro difetti di materiale e fabbricazione |
| Riparabilità | Riparazione o sostituzione da parte del produttore in garanzia |
Domande frequenti - LC171 DSC
Domande degli utenti su LC171 DSC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di movimento in formato PDF gratuitamente! Trova il tuo manuale LC171 - DSC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LC171 del marchio DSC.
MANUALE UTENTE LC171 DSC
Con la presente la Digital Security Controls dichiara che questo prodotto è conforme ai requisiti essentiali ed altre dispositions rilevanti relative alla Direttiva 1999/05/CE.
Con la presente la Digital Security Controls dichiar che quello prodotto è conforme ai requisiti essentiali ed essere dispositionsi rilevant relative alla Direttiva 1999/05/CE.
Con la presente la Digital Security Controls dichiara che questo prodotto è conforme ai requisiti essentiali ed altri dispositions rilevanti relative alla Direttiva 1999/05/CE.
Con la presente la Digital Security Controls dichiara che questo prodotto è conforme ai requisiti essentiali ed altri dispositions rilevanti relative alla Direttiva 1999/05/CE.

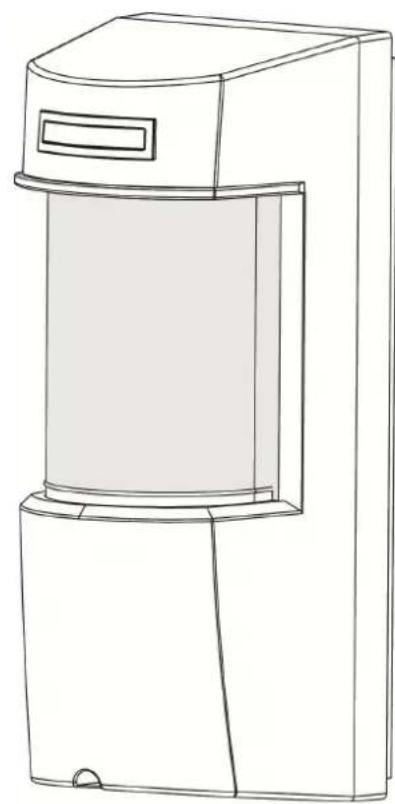

Sensore di movimento dual-Tech (doppio elemento PIR e microonde) con immunitàagli animali domestici
ISTRUZIONI PER L'INSTALLAZIONE E MANUALE UTENTE
IT

1 Generale 67
2 Caratteristica 67
3 Descrizione del dispositivo 68
4 Modello di rilevamento 69
5 Sezione della posizione di montaggio 70
6 Installazione del rilevatore 71
7 Collegamenti dei blocchi dei terminali 73
7.1 Requisiti relativi alle dimensioni dei fili 73
8 Impostazioni e regolazioni 74
8.1 Direzione del fascio di rilevamento 74
8.2 Impostazione del range di rilevamento 74
8.3 Regolazione della sensibilità, del range e dell'immunitàagli animali domestici 75
8.4 Impostazione delleindicazioni 77
9 Funzionamento 78
10 Procedura del test 78
11 Specifiche 79
45 Generale
L'LC-171 è un rilevatore di movimento unico che utilizza elementi infrarossi passivi duali e Tecnologia microonde per l'utilizzo negli spazi aperti e negli ambienti rigidi.
L'LC-171 è progettato per l'utilizzo negli spazi aperti nelle condizioni climatiche più rigide ed èanche adatto per gli animali domestici.
Un'elevata affidabilità è raggiunta combinando l'hardware dual tech con software molto sofisticati e un'area di copertura adattabile, riducendo significativamente la possibilità di falsi allarmi.
Gli elementi attivi sono costituiti da un elemento duale PIR e da un rilevatore microonde avanzato all'interno di una struttura in plastica rigida ed elegante.
Questo speciale obiettivo, insieme con un sensore Doppler a microonde all'avanguardia, garantisce l'eliminazione dei "falsi allarmi" mantenendo allo stesso tempo standard di sicurezza elevati per il rilevamento di intrusi umani nella zona protetta.
La sensibilità di rilevamento e il range sono controllati da un interruptore girevole digitale che consente 16 livelli di calibrazione, in modo tale che sua impostato il modello di rilevamento corretto per agli installazione.
L'LC-171 è progettato per proteggregate ampie zone e può essere lavoramente installato su paretì o pali, al fine di offrir une solida area di protezione evitando allo stesso tempo i
nterferenze di uccelli e piccoli animali, grazie all'obiettivo con immunitàagli animali domestici fornito.
IT
46 Caratteristiche
- Rilevazione a microonde basata sul concetto Doppler.
- Relè N.O. e N.C. attivati contemporaneamente.
- Immunità agli animali domestici fino a 35 kg.
16 livelli di regolazione della sensibilità PIR e tre gruppi di sensibilità a microonde.
Compensazione della temperatura. - Elaborazione del segnale del microcontrollore.
- Protezione antimanomissione anteriore e posteriore.
- Indicazione acustica di walk-test e rilevamento intruso.
- Design unico in plastica sigillata impermeabile.
- Range di rilevamento: fino a 12 m.
- Rilevazione di intrusi umani che camminano o corrono.
Non è necessaria alcuna manutenzione. - Immunità RFI/EMI elevata.
- Protezione da: luce diretta del sole, vento fino a 30 m/sec, neve e pioggia, piccoli animali, rimozione del coperchio superiore e rimozione alla staffa di montaggio.
47 Descrizione del dispositorio
L'LC-171 è un rilevatore robusto che comprende un ampio significatore LED osservabile disponibile da lunghe distance e un segnale acustico opzionale che fornisceindicazioni sull'intrusione. Utilizzato la staffa di montaggio fornita, l'LC-171 può essere disponibile montato su pareti utilizzando le viti di montaggio e su pali utilizzato le fascette metalliche fornite.

L'LC-171 è costuito da tre elementi di rilevamento:
- Elemento PIR superiore
- Elemento PIR inferiore
- Elemento microonde
- L'elemento PIR superiore ha un'altezza di rilevamento regolabile, quando gli altri due sono fissi.

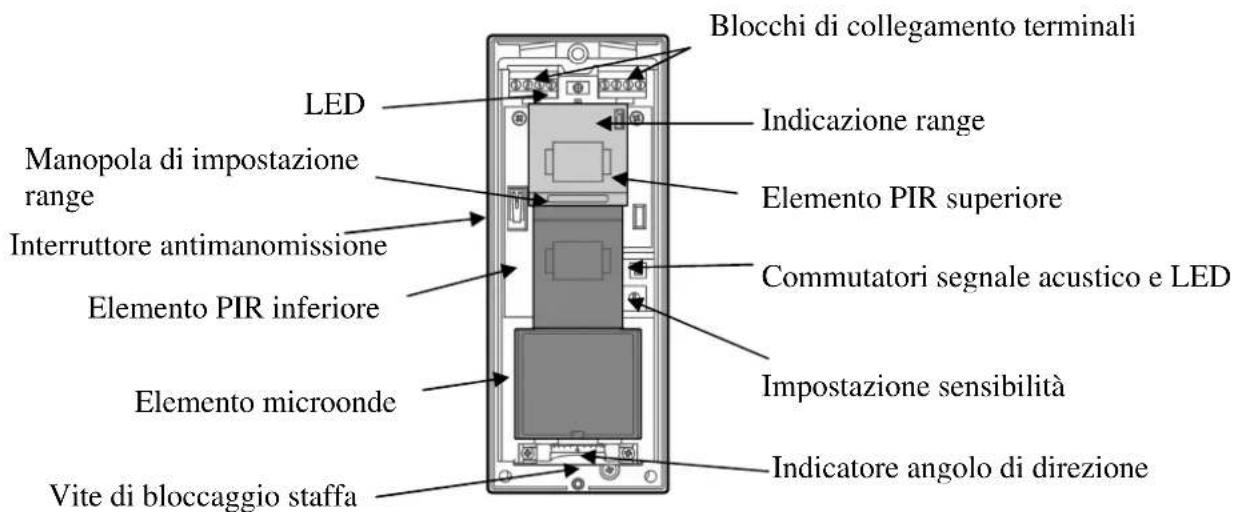

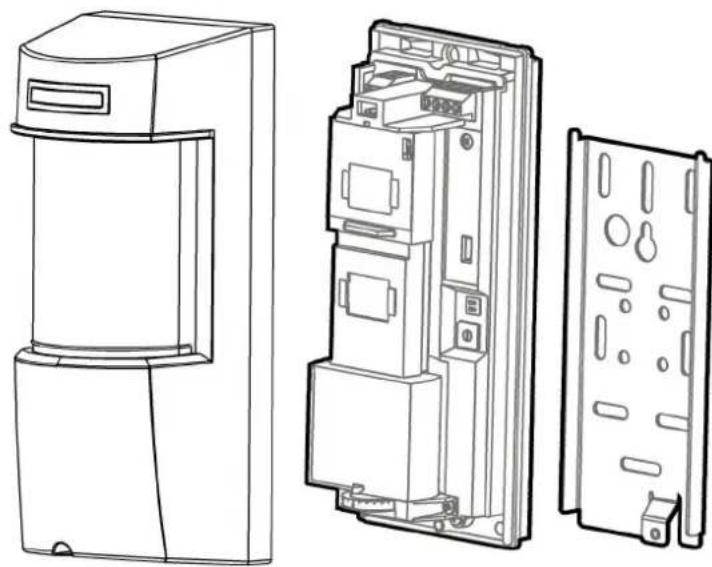

L'illustrazione seguente对我ra tutti gli elementi interni:

48 Modello di rilevamento

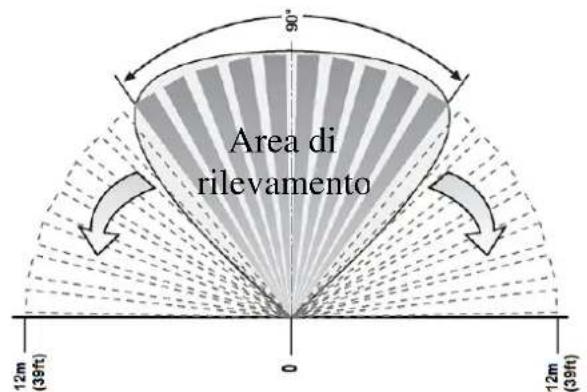

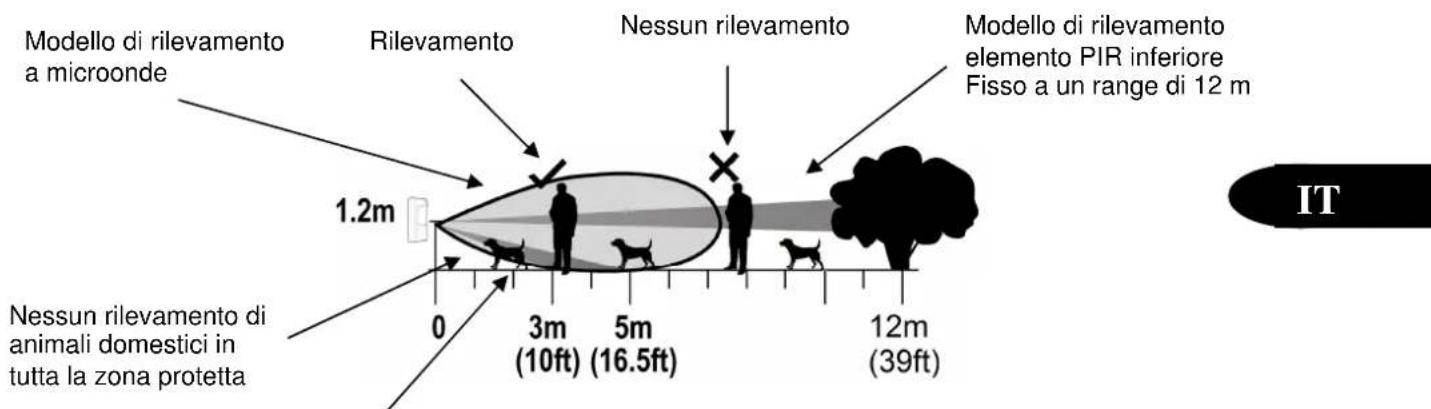

L'LC-171 ha un PIR di vista superiore di 90^ e un modello di rilevamento a microonde con più di 12 m di distance di rilevamento ( quando installato a 1,2 m al di sopra della superficie del suolo). L'LC-171 ha un alloggiamento girevole interno (ché comprende i 2 elementi PIR e l'elemento a microonde) che cui quod si sono regolato orizzontalmente; la sua copertura a 90^ quod quando variare tra 0^ e 180^ .


Modello di rilevamento elemento PIR superiore Regolabile tra 3m e 12m
L'LC-171 può differenziare tra animali domestici e corpi umani e avvisare di conseguenza grazie al rilevamento di movimento a microonde combinato con due fasci di rilevamento PIR.
A. L'elemento PIR inferiore, fissato a un range di 12 m e a 60 cm sul livello del suolo, evita il rilevamento di animali domestici su tutte l'area.
B. L'elemento PIR superiore ha un range di adattabilità tra 3 e 12 m.

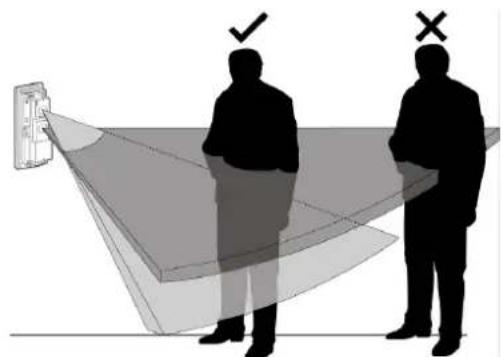

Un'intrusione viene definitita sua dall'attraversamento dei fasci di rilevamento PIR sua dal rilevamento a microonde; queste due condizioni generano un allarme.
Non sare generato alcun allarme se viene attraversato solo uno dei fasci di rilevamento
PIR e se si verifica solo un rilevamento a microonde.

49 Selezione della posizione di montaggio
Per l'installazione dell'LC-171 è nécessaria una base pianà e solida per la staffa di montaggio; quest'ultima deve essere posizionata in modo tale che, una volta montato il rilevatore,esso sia
rivolto versus il centro della zona di rilevamento desiderata.
Si raccomanda che il rilevatore sia rivolto verso una superficie solida che ne limiti l'area di rilevazione, come le strutture dell'edificio o i muri di cinta, per evitare copertura indesiderate.
L'area protetta deve essere priva di ostacoli come pareti, recinti, alberi, fossati e altri rilevatori
a microonde.

Scegliere una posizione alla quale sare più probabile intercettare un intruso, in conformità con il modello di rilevamento a pagina 5.
Evitare le seguenti posizioni di installmente:
Rivolto versus la luce diretta del sole.
- Rivolto verso aree soggette a rapidi cambiamenti di temperatura.
- Montato a più di 10^ dal piano verticale o orizzontale.
Rivolto versus porte metalliche.
- Vicino a fonti dirette di calore o flussi d'aria.
- Eliminare eventuali ostacoli fisici dall'area di rilevamento (per es. piante, bucato ecc.).
- Eliminare tutte le superfici che riflettono la luce dall'area di rilevamento, comprese pozzanghere o altra acqua stagnante.
- Evitare l'installazione sui seguenti tipi di terreno: vegetazione fitta, prato (non falciato), acqua, sabbia e metallo.


NOTA
- L'altezza di installmente racomandata è 1,2 m.
- Il sensore di alta qualità DOUBLE DUAL rileva il movimento che attraversa il fascio; è meno sensibile nel rilevare il movimento verso il rilevatore.
- L'LC-171 offre prestazionielli migliorie se posizionato in un ambiente costante e stabile.
- Per garantire il corretto funzionamento dell LC-171, il tipo di terreno deve essere uno dei seguenti: asfalto, cemento, terreno, argilla, ghiaia o prato (falciato).
- Può essere necessario regolare la sensibilità in caso di forti variazioni di temperatura.
Temperature molto alte riducono la portata.
Temperature molto bajo augmentano la portata.
Scegliere luoghi d'installazione appropriati per evitare i reset.
50 Installazione del rilevatore
Importante! Prima dell'installazione, leggere attendamente lesezioni "Funzionamento" e "Selezione della posizione di montaggio".

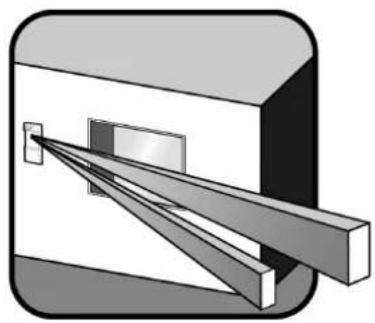

- Installare il rilevatore in modo tale che molto probabilitmente l'intrusoattraversera I'area di rilevamento da un lato all'alto.

- Il rilevatore deve essere installato a un'altezza di 0,8-1,5 metri (l'ideale è 1,2 m).

- Accertarsi di fissare la staffa in metallo su una parete solida e liscia, lasciando 15 cm dall'estremità superiore e 15 cm da entrambi i lati, per una facile installatione manutenzione.

- Potrebbe essere necessario ruotare il fascio di rilevamento per proteggere una finestra laterale se il rilevatore viene installato rivolto verso un'altra direzione.

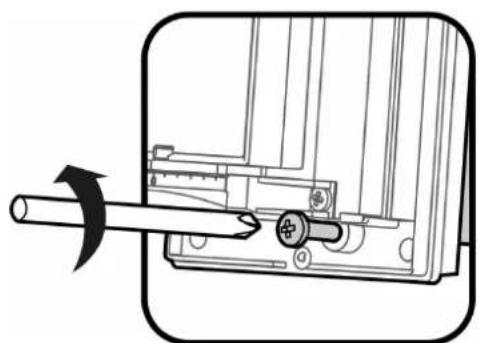

- Apriere il rilevatore svitando la vite inferiore.

- Togliere la staffa di metallo posteriori svitando la vite inferiore interna.

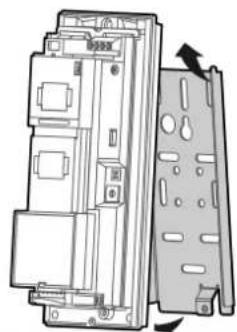

- Sganciare il corpo del rilevatore alla staffa di metallo tirando il rilevatore verso l'esterno e verso l'alto.

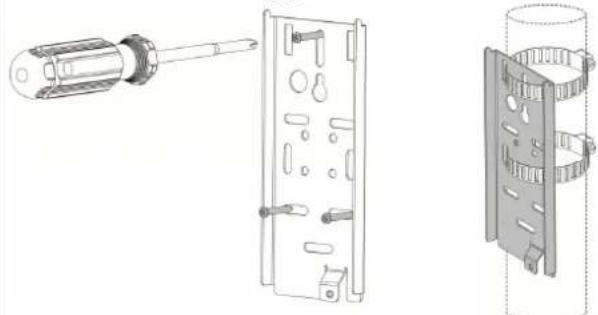

- Fissare la staffa posteriori alla parete o a un palo usando le viti di montaggio o le fascette metalliche.

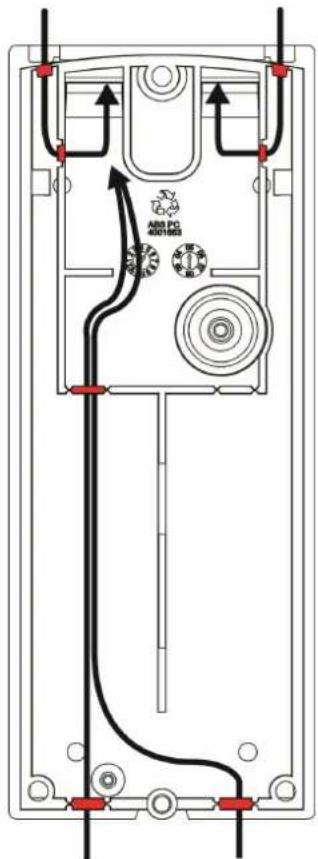

- Rompere i fori appositi sulla parte posteriore della base in plastica e far scorrere i fili alla parte esternaattraverso i percorsi e i fori nella parte interna del rilevatore.

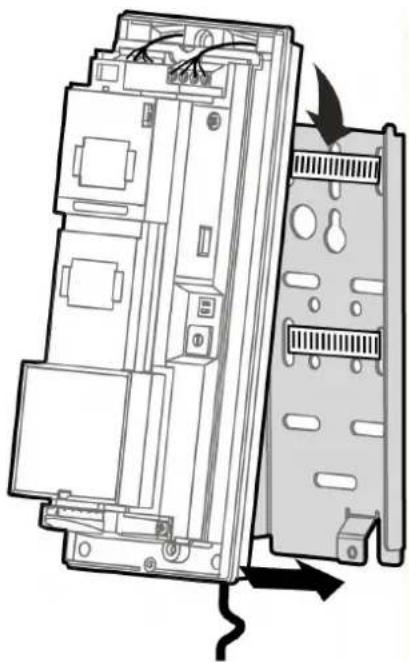

- Posizione are il rilevatore sulla staffa di montaggio dal lato superiore verso il basso e fissare quindi la vite nella parte posteriore.

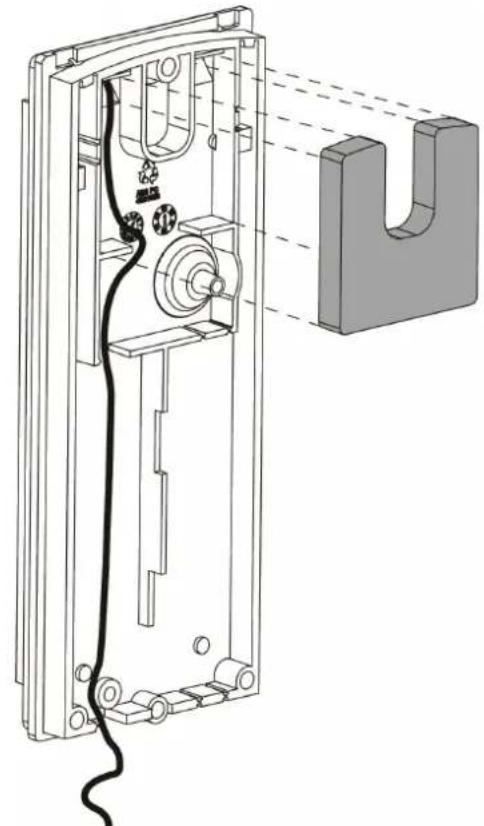

- Attaccare il Cuscinetto in spugna a forma di U sigillante all'apertura dei fili alla parte posteriore, dopo aver connesso i fili e prima di fissare il prodotto finale alla staffa montata.

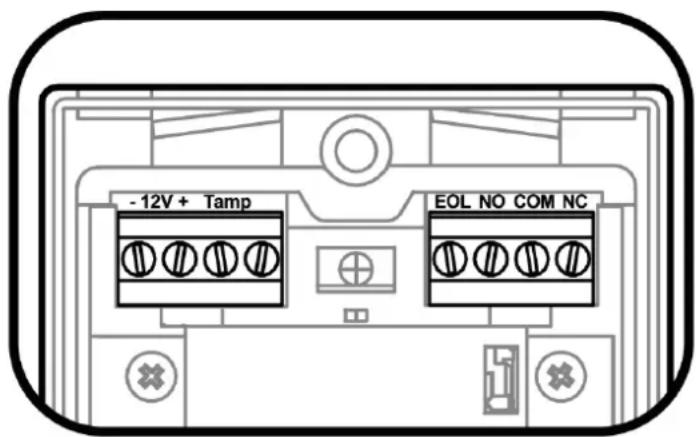

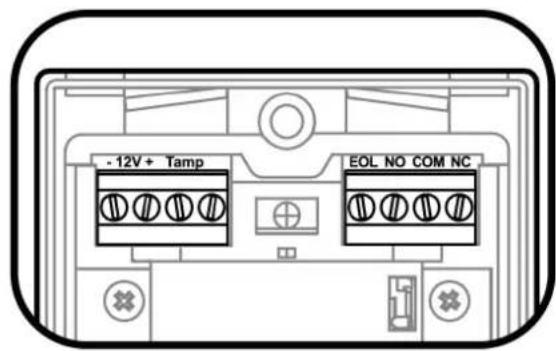

- Collegare i filli ai blocchi dei terminali come descririto nel capitolo seguente.


Terminale 1 - Contrassegnato "-" (MESSA A TERRA) - Collegario alla messa a terra del Pannello di controllo.
Terminale 2 - Contrassegnato "+" (+12 V) - Collegarlo alla Tensione positiva di 9,6 -16 Vdc fonte (solitamente dal Pannello di controllo).
Terminali 3 e 4 - Contrassegnati "TAMP" - Se è necessaria la funzione antimanomissione, collegare questi terminali a una zona antimanomissione 24 su 24 normalmente chiusa sul Pannello di controllo.
Se il coperchio superiore del rilevatore è aperto o se il rilevatore è staccato alla parete di installatione, sare immediatamente inviato un segnale di allarme al Pannello di controllo.
IT
Terminale 5 - Contrassegnato "EOL" - Fine linea; terminale opzionale per l'estremità dei collegamenti dei resistori di linea.
Terminali 6, 7 e 8 - Contrassegnati "NC / C / NO" - Sono i contatti dei relè di output del rilevatore. Collegarli a un'ingresso della zona sull'unità di controllo. Quando viene rilevato un intruso, i relè dell'allarme (N.C. e N.O.) si attiveranno per 1,8 sec.
51.1 Requisiti relativi alle dimensioni dei fili
Utilizzare fili n. 22 AWG o di dimensioni maggiori. Utilizzare la tabella seguente per determinare il diametro e la lunghezza richiesti dei fili.
| Lunghezza dei fili [m] | 250 | 350 | 600 | 1000 | ||
| Lunghezza dei fili [piedi] | 800 | 1200 | 2000 | 3400 | ||
| Diametro dei fili [n.] | 22 | 20 | 18 | 16 | ||
52 Impostazioni e regolazioni
52.1 Direzione del fascio di rilevamento
La direzione del fascio di rilevamento dell'LC-171 può variare da 0^ a 180^ .

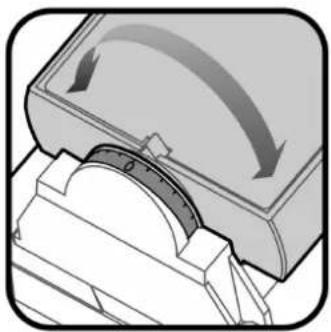

Per modificare la direzione del fascio di rilevamento, ruotare l'alloggiamento dell'elemento di rilevamento interno nella direzione desiderata.

52.2 Impostazione del range di rilevamento

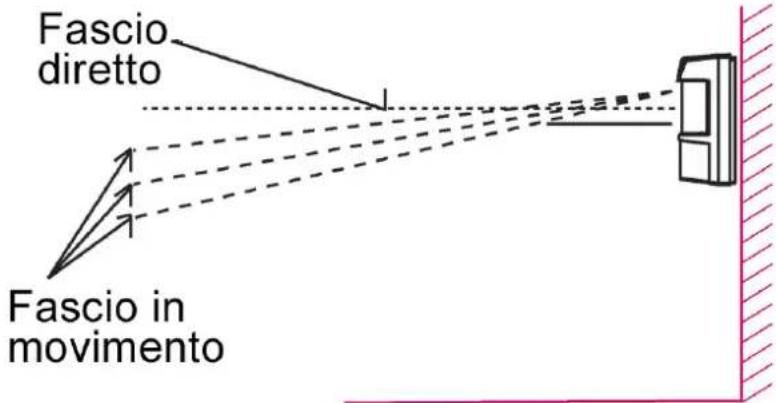

Il range di rilevamento dell'LC-171 può variar da 3 m a 12 m, se installato a un'altezza di 1,2 m sulla superficie del suolo.

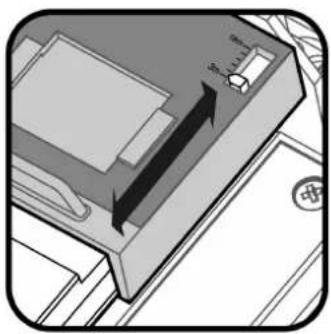

Per modificare il range di rilevamento, far scorrere l'elemento di rilevamento superiore versuso l'alto o verso il basso.

Per regolare i range tra 3 m e 12 m, far scorrere l'elemento di rilevamento versuso l'alto o verso il basso fino a raggiungere la distance desiderata. Ogni tassello tra 3 m e 12 m rappresenta 3 m di range.
Range massimo (12 m)

nge minimo (3 m)

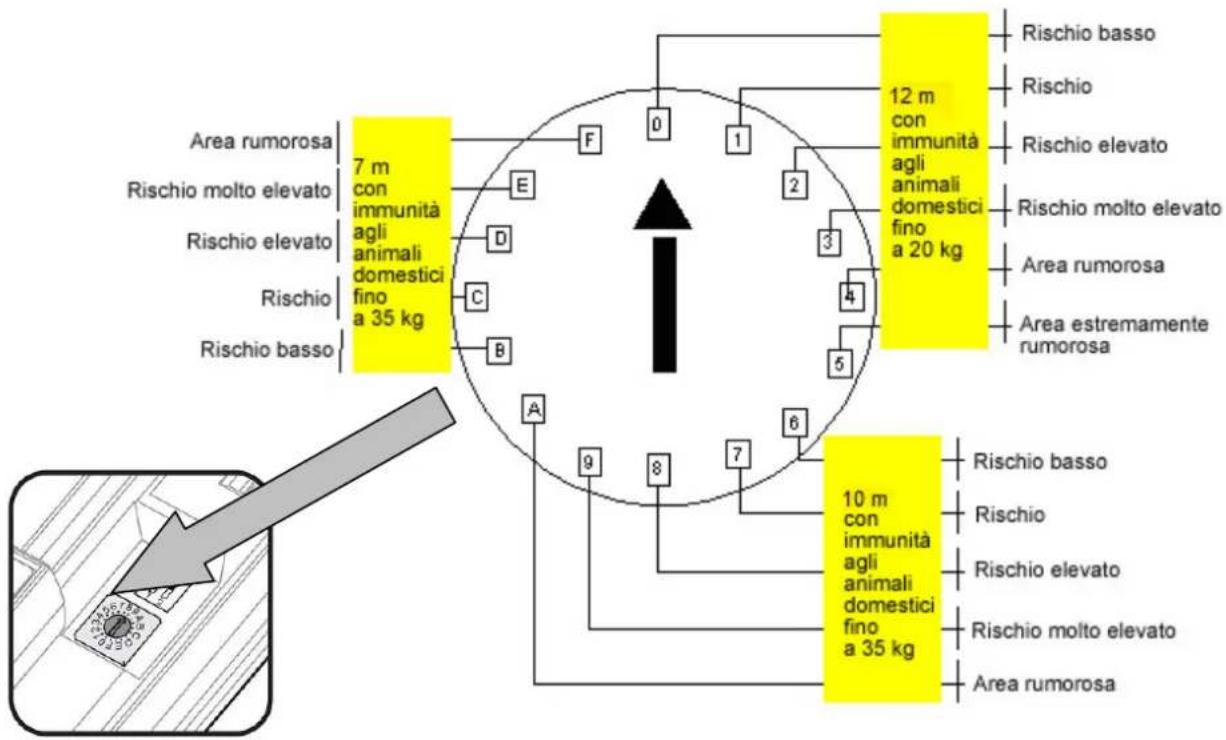

52.3 Regolazione della sensibilità, del range e dell'immunitàagli animali domestici
La calibrazione del range e della sensibilità viene eseguita tramite un unico interrottore girevole a 16 posizioni.
Ci sono 3 gruppi di impostazioni dell'interruttore, raggruppati in base al range di rilevamento desiderato.
IT
Ogni gruppo è diviso in diversi livelli di sensibilità in base all'ambiente di installmente.
La sensibilità è determinata da un unico interruptore girevole a 16 positioni. La modifica della sensibilità ha effetti sull'immunità ai rumori ambientali, sulla distanza di rilevamento e sul livello di immunitàagli animali domestici.
L'interruttore girevole è contrassegnato con cifre da "0" a "9" e con lettere da "A" a "F". La posizione "0" rappresents la sensibilità massima e la lettera "F" la sensibilità minima
Nota: regolare la sensibilità in base alle condizioni ambientali!
Gruppo A - posizioni 0 - 5 - impostare la sensibilità per un range di rilevamento di 12 m con immunitàagli animali domestici con peso massimo di 20kg
Gruppo B - posizioni 6 - A - impostare la sensibilità per un range di rilevamento di 10 m con immunitàagli animali domestici con peso massimo di 35 kg
Gruppo C - posizioni B - F - impostare la sensibilità per un range di rilevamento di 7 m con immunitàagli animali domestici con peso massimo di 35kg
NOTA: accertarsi di selezionare il gruppo con un range corrispondente o leggermente superiore al range impostato in 8.2. Non selezionare un'impostazione con un range inferiore a quello impostato in 8.2.

Ogni gruppo è diviso in 5 o 6 sottoposizioni, che facilitano la definizione delle condizioni ambientali all'interno del range di rilevamento.
- Rischio basso: ambiente molto stabile privo di interferenze da parcheggi coperti, parcheggi scoperti, terreni di gioco, campi da calcio, strade di servizio ecc.
Rischio: ambiente stabile con alcuni alberi, cespugli, vasi da fiori, fioriere.
-
Rischio elevato: ambiente instabile, con diversi tipi di vegetazione, prato e pozzanghere.
-
Rischio molto elevato: ambiente instabile con venti e piccoli animali domestici, ratti, topi, uccelli.
-
Area rumorosa: ambiente instabile con vegetazione e fonti idriche come piscina, lago, canale, erbace e piccoli animali domestici come gatti e conigli.
-
Area estremamente rumorosa: ambiente molto instabile soggetto a vento, neve e pioggia, con vegetazione, acqua e grandi animali domestici come i cani.
Per esempio:
se il rilevatore viene utilizzato per un range di 10m in uno spazio aperto con luce del sole e animali domestici, impostare l'interruttore nella posizione 9.

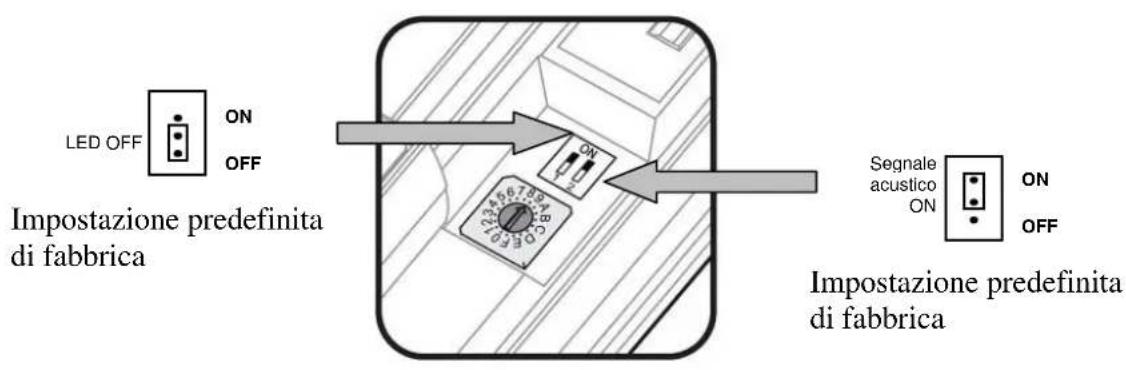

52.4 Impostazione delleindicazioni

L'LC-171 ha due tipi di indicatori:
-
LED
-
Segnale acustico
L'installatore può regolare il funzionamento di entrambi gli indicatori durante il rilevamento (ON o OFF) utilizzando il numero di interrottore "1" per il segnale acustico e il numero di interrottore "2" per il LED. Quando l'indicatore del LED è su ON, si attiverà per 1 secondo ignqualvolta viene rilevata un'intrusione. Quando l'indicatore del LED è su OFF,esso non sare utilizzato per indicare il verificarsi di un'intrusione.
Quando l'indicatore del segnale acustico è su ON, si attiverà per 1,8 secondi ogniqualvolta viene rilevata un'intrusione. Quando l'indicatore del segnale acustico è su OFF,esso non sare utilizzato per indicare il verificarsi di un'intrusione (impostando il segnale acustico su ON,l'installatore cui ave conerma acustica del rilevamento dell'intrusione durante le regolazioni e il walk-test.Dopo aver completingo le regolazioni e il walk-test,si consiglia di impostare il segnale acustico su OFF).

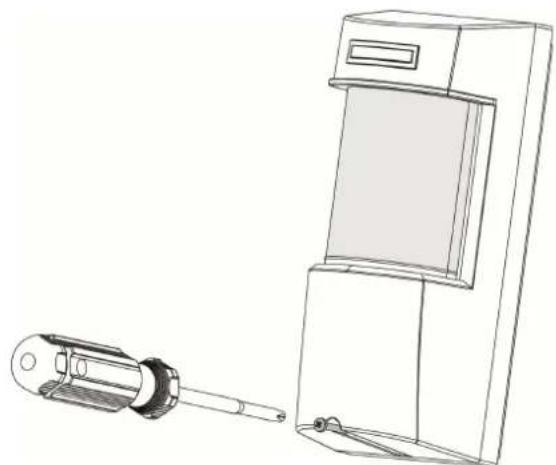

- Posizionare il coperchio superiore sulla base e chiuderlo con la vite inferiore.

53 Funzionamento
Nota! Collegare l'LC-171 a un output di Tensione positiva di 9,6 -16 VDC fonte.
Utilizzare solo una fonte limitata di potenza elencata.
Il rilevatore dovrà essere provvisto di almeno 4 ore di potenza di standby da un'unità di
controllo compatibile elencata o dall'alimentazione.
- Una volta collegato all'alimentazione, il rilevatore avvia un periodo di 2 minuti di riscaldamento.
- Il LED lampeggerà per i primi 30 secondi del periodo di riscaldamento dopo l'accensione. Il disposativo è operativo quando il LED smette di lampegiare.
- Quando il LED smetterà di lampeggiare, il periodo di riscaldamento continuera per 90 secondi.
- Al completeness del periodo di riscaldamento, il dispositivo è primo per l'utilizzo.
54 Procedura del test
Walk Test
NOTA IMPORTANTE: una volta installata, l'unità deve essere testata attendamente per verificare il corretto funzionamento e la copertura adeguata. Dop o l'infallazione, l'unità deve essere testata annualmente dall'infallatore. All'utente finale deve essere indicato come eseguire un walk-test settimanale.
Accertarsi che il rilevatore abbia completato il periodo di riscaldamento di 2 minuti prima di esquire il walk-test.
Accertarsi che nell'area protetta non siano presenti persona.
Creare movimento in tutte l'area che si desidera sua coperta camminando perpendiculari al modello di rilevamento.
Ascoltare il suono di ALLARME agliqualvolta si rileva movimento (al rilevamento del movimento, although the LED rosso si accende su ON).
Attendere 5 secondi tra un test e l'altro per consentire al rilevatore di stabilizzarsi.
Camminareattraverso tutta I'area che si desidera sua coperta. In caso la copertura dovesse risultare incompleta,regolare nuovamente il range di copertura o riposizionare il rilevatore.
Una volta raggiunta la copertura desiderata, è necessario disabilitare il segnale acustico e il LED.
| Metodo di rilevamento | PIR E MICROONDE duali |
| Frequenza microonde | 24,125 GHz |
| Input potenza | da 9,6 a 16 Vdc |
| Assorbimento di corrente | Attivo: 24 mA (±5%)Standby: 21 mA (±5%) |
| Compensazione temperatura | Sì, compensazione di temperatura pendenza Dual |
| Periodo di allarme | 2 sec (±0,5 sec) |
| Output di allarme | Forma C (NC, NO, Comune)28 Vdc 0,1 A con resistore di protezioneserie 10 Ohm |
| Interruttore(i)antimanomissione | Due interrottoriN.C 28 Vdc 0,1 A con resistori di protezioneserie 10 OhmSi après quando il coperchio è rimioso alla base dell'unità o se la base è rimossa alla parete |
| Periodo di riscaldamento | 120 sec (±5 sec) |
| Indicatore LED | Il LED è su ON durante l'ALLARME (configurabile) |
| Immunità RF | 10 V/m più 80% AM da 80 MHz a 2 GHz |
| Immunità elettrostatica | 6 kV contatto, 8 kV aria |
| Immunità transitoria | 1 kV |
| Temperatura di funzionamento | -35 °C ~ +55 °C |
| Dimensioni | 200 mm x 86 mm x 80 mm |
| Peso | 500 gr. |
| Direttive europee | Direttiva RTTE: 1999/5/ECDirettiva EMC: 2004/108/ECDirettiva bassa tensione: 2006/95/ECDirettiva RoHS: 2002/95/EC |
| Requisiti standard europei: | EN300 440-2; EN301 489-1; EN50130-4 +A1 +A2;EN61000-6-3+A11EN60950-1EN50131-1 / EN50131-2-4 / EN50130-5 |
| USA e Canada | 47CFR sezione 15, sottosezione C, sezione 15.245; 47CFRsezione 15, sottosezione BRSS210; ICES-003 |
| Grado di protezione | IEC 60529: IP 65 |
Le specifiche sono soggette a modifica alla preavviso.
RTTE dichiarazione di conformità:
DSC erkräuer hervet at各家 komponenten overhänger alle viktige krav smat andere besteimmelser gitti direktiv 1995/EC.
Con la presente la Digital Security Controls dichiera che quello prodotto è conformare ai requisiti essentiali ed altre disposizioni rilevanti relative alla Direttiva 1999/05/CE.
Digital Security Controls garantisce che, per un periodo di 12 mesi alla data di acquirevo, il prodotto sare esente da difetti di materiali e di fabbricazione in normali condizioni d'uso. Qualora si rilevvi undifetto coperto da questa garanzia, Digital Security Controls provvedera, a propria discrezione, alla riparazione o alla sostituzione del prodotto difettoso una volta depositato al centro di riparazione. La presente garanzia si applica esclusivamente ai componenti difettosi e ai difetti di fabbricazione, manon copre i dati subiti durante la spedizione o la manipolazione, nei dati causati da fattori al di fuori del controlo di Digital Security Controls, come fulmini, tensioni eccessive, sovraccarichi meccanici, danneggiamenti dovuti all'acqua o altri dati derivanti dall'uso improprio, nella modifica o dall'applicatione inadequata del prodotto.
La presente garanzia si applica sostanto all'acquirente originale e sostituisce qualunque altra garanzia, espressa
o implicita e qualunque altro obbligo o responsabilità da parte di Digital Security Controls. Digital Security Controls non si assume alcuna responsabilità in relazione a eventuali loro rappresentanti e non li autorizza a modificare o cancellare questa garanzia, né ad assumere altre garanzie o responsabilità in relazione a tale prodotto.
In nessun caso Digital Security Controls sare ritenuta responsable per danni diretti, indiretti o consequencesali, perdita di profitti e di tempo, o per qualunque altri danno subito dall'acquirente in relazione all'acquisto, all'installazione, al funzionamento o al malfunzionamento di questo prodotto. I rivelatori di moto sono efficaci esclusivamente entro l'area di copertura individata nelle rispettive instruzioni per l'installazione. Essi non sono in grado di differenziarre tra intrusi e occupanti legittimi. I rivelatori di moto non offrono la funzione di protezione dell'area volumetrica. Il rilevamento viene effttuatotramiteI'emissione di diversi fascie e il moto cui esserese rilevato esclusivamente nelle zone di coperturaPureché esenti da ostacoli.Non sono quindi in grado di rilevare il moto dietro muri, soffitti, pavimenti, portechiuse, vetrate, porte or finestre in vetro. Qualsiasi tipo di manomissione, intenzionale o meno, come mascheramento, verniciatura o spruzzo di qualsiasi sostanza delle lenti, riflettori, fenditure
o di altri componenti dell'apparecchio potrebbe condizionarme il funzionamento.
I rivelatori passivi a infrarossi rilevano le variazioni di temperatura. La loro efficacia può essere compromessa quando la temperature ambiente raggiunge o supera i valori della temperatura emessa dal corpo umano o in presenza di fonti di calore, intenzionali o meno, all'interno o nelle vicinanze della zona di copertura. Dette fonti di calore potrebbero essere caloriferi, termosifoni, cucine, barbecue, caminetti, raggi solari, griglie di vapore, lampade ecc.
Avverenza: Digital Security Controls consiglia di effettuare regolarmente una verifica completeness della interoistema. Tuttavia, nonostante i frequenti controlli e a causa di manomissioni, guasti elettrici o altri fattori,
è possibile che questo prodotto non fornisce le prestazioni previste.
Avviso importante: Eventuali modifiche o cambiamenti non espressamente approvati da Digital Security Controls potrebbero invalidate l'autorizzazione dell'utente di utilizzato但这a apparecchiatura.
