LC151 - Detector de movimiento DSC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de movimiento exterior de doble tecnología (infrarrojo pasivo y microondas)
Marca	DSC
Modelo	LC151
Dimensiones (L × A × P)	160 mm × 70 mm × 45 mm
Peso	210 g
Alimentación	9,6 a 16 VCC
Consumo	Activo: 24 mA (±5 %); Reposo: 21 mA (±5 %)
Alcance de detección	Hasta 15 m (15 a 49 pies)
Ángulo de detección	90° (plano horizontal)
Tecnologías	Infrarrojo pasivo (PIR) y microondas (banda X, 9,9/10,525/10,687 GHz)
Ajuste de sensibilidad	Potenciómetro de sensibilidad PIR + puente de intensidad de microondas (H/L)
Inmunidad a mascotas	Hasta 15 kg sin filtro; hasta 36 kg con filtro LC-F1-15X
Compensación de temperatura	Doble inclinación
Protecciones	Antisabotaje delantera y trasera, estanqueidad (IP), protección contra insolación, viento (30 m/s), nieve, lluvia, interferencias RF y EMI
Salida de alarma	Relé forma C (NC/C/NA), 28 VCC 0,1 A, duración 2 seg (±0,5)
Temperatura de funcionamiento	-35 °C a +55 °C
Mantenimiento	No requiere mantenimiento
Seguridad	Detección de intrusión, alarma, antisabotaje (apertura de la tapa y desmontaje de la base)
Accesorios / Piezas de repuesto	Soporte de montaje exterior LC-B1-15X; Lente cortina/largo alcance LC-L3-15X; Filtro antimascotas LC-F1-15X
Garantía	12 meses (defectos de materiales y fabricación)
Conformidad	Directivas R&TTE (1999/5/CE), CEM, baja tensión, RoHS; EN300440, EN301489, EN50130, FCC, IC

Preguntas frecuentes - LC151 DSC

¿Cuál es el alcance del detector DSC LC151?

El alcance de detección es de 15 metros máximo (15 a 49 pies) cuando el detector está instalado a 2,4 m de altura. Se puede ajustar entre 5 y 15 m con el soporte de montaje exterior LC-B1-15X.

¿Cómo ajustar la sensibilidad del LC151?

La sensibilidad se ajusta mediante un potenciómetro (posición « - » a « + ») y un puente de intensidad de microondas (H para alta, L para baja). Ajuste según el entorno: riesgo bajo: potenciómetro en posición 5, puente H; riesgo alto: posición 4-5, puente L; zona muy ruidosa: posición 1, puente L.

¿El LC151 es resistente a la intemperie?

Sí, está diseñado para uso exterior con una carcasa estanca de plástico sellado. Resiste la luz solar directa, viento de hasta 30 m/s, nieve y lluvia.

¿Puede ignorar a las mascotas?

Sí, sin lente especial, ignora animales de hasta 15 kg (33 lb). Con el filtro LC-F1-15X, la inmunidad aumenta a 36 kg (80 lb).

¿Cómo probar el correcto funcionamiento del detector?

Después de la instalación, espere el final del período de calentamiento de 30 segundos. Configure los LED en ON. Camine perpendicularmente al área de detección: los LED verde, amarillo y rojo deben encenderse simultáneamente en caso de alarma. Deje 5 segundos entre cada prueba. Se recomienda una prueba anual por parte del instalador y una prueba semanal por parte del usuario.

¿Qué cables usar para la conexión?

Use un cable de calibre AWG 22 (0,5 mm²) o más grande. La longitud máxima depende del calibre: por ejemplo, 205 m para AWG 22, hasta 3400 pies para AWG 16.

¿Qué hacer en caso de falsas alarmas?

Primero verifique la ubicación y las condiciones ambientales. Ajuste la sensibilidad PIR mediante el potenciómetro y reduzca la intensidad de microondas (puente en L). Elimine fuentes de calor, superficies reflectantes u obstáculos en el área de detección. Consulte la tabla de ajuste en el manual según el nivel de ruido.

¿El detector tiene protección antisabotaje?

Sí, dos interruptores antisabotaje: uno se abre si se retira la tapa superior, el otro si el detector se desmonta de la pared. Los terminales TAMPER (3 y 4) se conectan a una zona 24h del panel de control.

¿Qué altura de instalación recomienda?

La altura recomendada es de 2,1 m, con un rango permitido de 1,8 a 2,4 m. El montaje en una pared sólida y nivelada es esencial para una detección óptima.

¿Cómo alimentar el LC151?

La alimentación requerida es de 9,6 a 16 VCC. Conecte el terminal 1 (+) a la tensión positiva y el terminal 2 (-) a tierra. Use una fuente de alimentación limitada homologada. El detector debe recibir al menos 4 horas de alimentación en reposo antes de su uso.

MANUAL DE USUARIO LC151 DSC

Por la presente, DSC declara que este equipo está en conformidad con los requisitos esenciales y otros requisitos relevantes de la Directiva 1999/5/EC. Hierdurch erklärt DSC, daß dieses Gerät den erforderlichen Bedingungen und Voraussetzungen der Richtlinie 1999/5/EC entspricht.

Por la presente, DSC declara que este equipo está en conformidad con los requisitos esenciales y otros requisitos relevantes de la Directiva 1999/5/EC

Sensor de movimiento de doble tecnología (PIR de elemento único y microondas)

con inmunidad opcional a animales domésticos

INSTRUCCIONES DE INSTALACION Y MANUAL DEL USUARIO

1 General 35
2 Características 35
3 Descripción del montaje.... 36
4 Estándar de detección 37
5 Selección del lugar de montaje 39
6 Instalación del detector 40
7 Conexiones del bloque de terminales 42

7.1 Requisitos de tamaño de los hilos.... 42

8 Configuraciones y ajustes 43

8.1 Dirección del haz de detección 43

8.2 Ajuste de la sensibilidad.... 43

8.3 Configuraciones de indicaciones.... 44

9 Operación 46

10 Procedimiento de prueba....46

11 Accesorios 46

12 Especificaciones 47

25 General

El LC-151 es un detector de movimiento único que utiliza un único elemento infrarrojo pasivo y la tecnología de microondas para uso en exteriores agresivos.

El LC-151 fue desarrollado para el uso en exteriores bajo las condiciones climáticas más extremas y también puede reconocer la presencia de animales domésticos con la adición de lentes opcionales de inmunidad a animales domésticos.

La alta confiabilidad se logra con la combinación de hardware de doble tecnología con software altamente sofisticado reduciendo significativamente la posibilidad de alarmas falsas.

Los elementos activos consisten en un PIR de elemento único y un detector de microondas avanzado cubiertos por una caja de protección de plástico rígida y moderna.

Esos elementos ópticos especiales unidos a un sensor de microondas Doppler garantizan la eliminación de “alarmas falsas” y al mismo tiempo, mantienen

el alto estándar de seguridad de la detección de Intrusoes humanos en el área protegida.

La sensibilidad y el alcance de detección son controlados por un potenciómetro que permite ajustes detallados para corregir el estándar de detección correcto que se definirá para cada instalación.

El LC-151 fue desarrollado para proteger áreas amplias y se puede instalar con facilidad en paredes para garantizar una protección consistente del área y al mismo tiempo rechazar interferencias de pájaros y pequeños animales con el elemento óptico opcional "PET MASK".

26 Características

• Detección de microondas basada en el efecto Doppler.
• Relés normalmente abiertos y normalmente cerrados conmutados al mismo tiempo.
• La altura de la instalación de 1,8 m a 2,4 m no necesita de calibración.
• Inmunidad a animales domésticos de hasta 15 Kg sin la lente de inmunidad a animales domésticos y de hasta 36 Kg con la lente de inmunidad LC-F1-15X.
• Ajuste de la sensibilidad PIR.
• Selección de intensidad de MW.
• Compensación de temperatura.
• Procesamiento de señales por microcontrolador.
• Protección apertura frontal y trasera.
• Exclusivo diseño de plástico sellado y a prueba de agua.
• Alcance de detección: hasta 15 m.
• Detecta Intrusoes humanos andando o corriendo.
• No es necesario ningún mantenimiento.
• Alta inmunidad a RFI/EMI.
• Protección contra: luz solar directa, vientos de hasta 30 m/seg, nieve y lluvia, animales pequeños, apertura de la tapa superior y del soporte de montaje.

27 Descripción del proceso de montaje

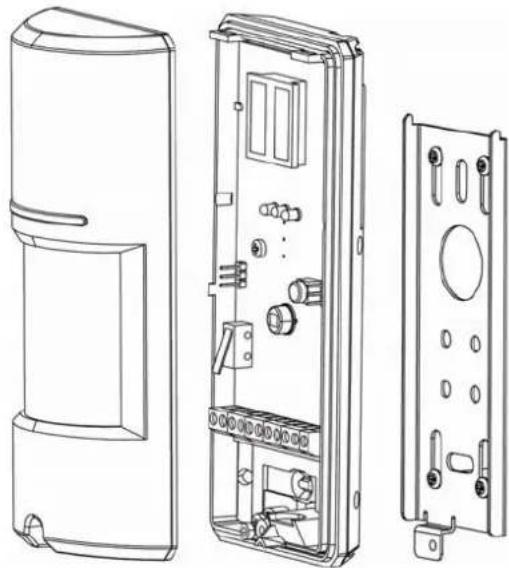

El LC-151 es un detector robusto, pero pequeño, que contiene un indicador de LED grande que se puede observar desde largas distancias para proveer la indicación de intrusión. Con el soporte de montaje proveído, el LC-151 se puede armar con facilidad en paredes utilizando los tornillos de montaje proveídos. Para instalaciones que exigen que el haz de detección sea ajustado en la horizontal o en la vertical para lograr el campo de protección deseado, utilice el soporte de montaje para exteriores LC-B1-15X ilustrado a continuación. (vendido por separado)

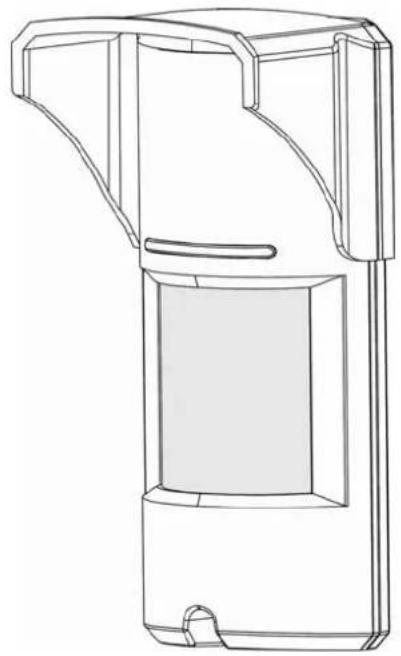

Detector de movimiento para exteriores LC-151

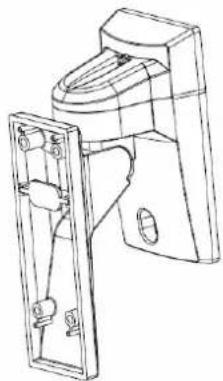

Soporte de montaje para exteriores LC-B1-15X

El LC-151 consiste en la combinación de dos elementos de detección:

• Elemento PIR
• Elemento de microondas

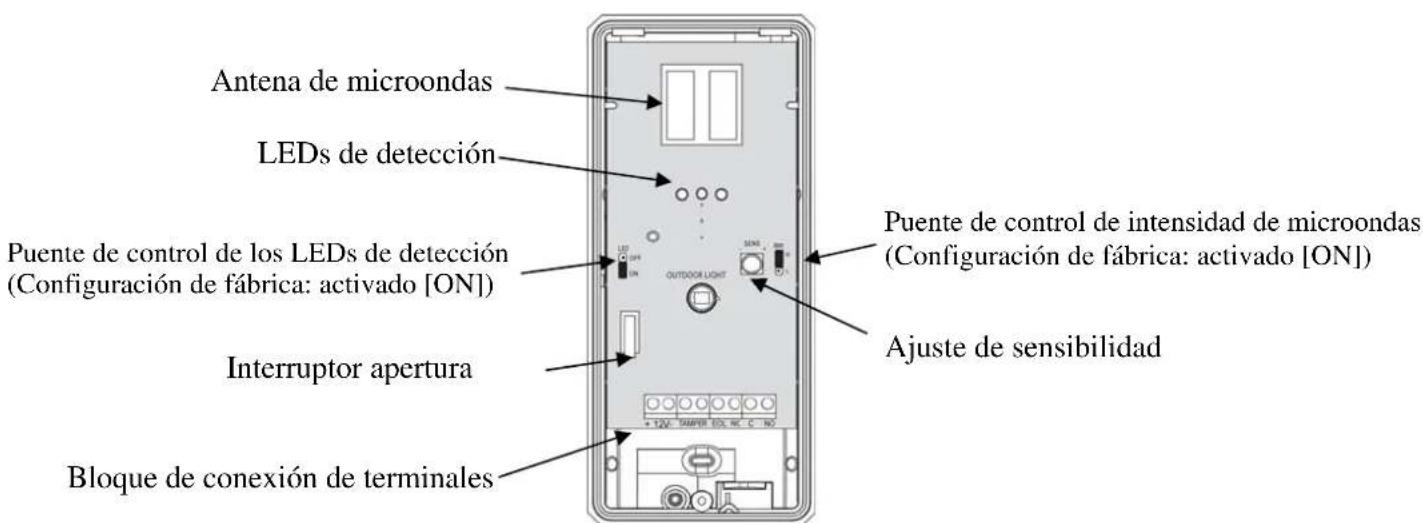

La siguiente ilustración muestra todos los elementos internos:

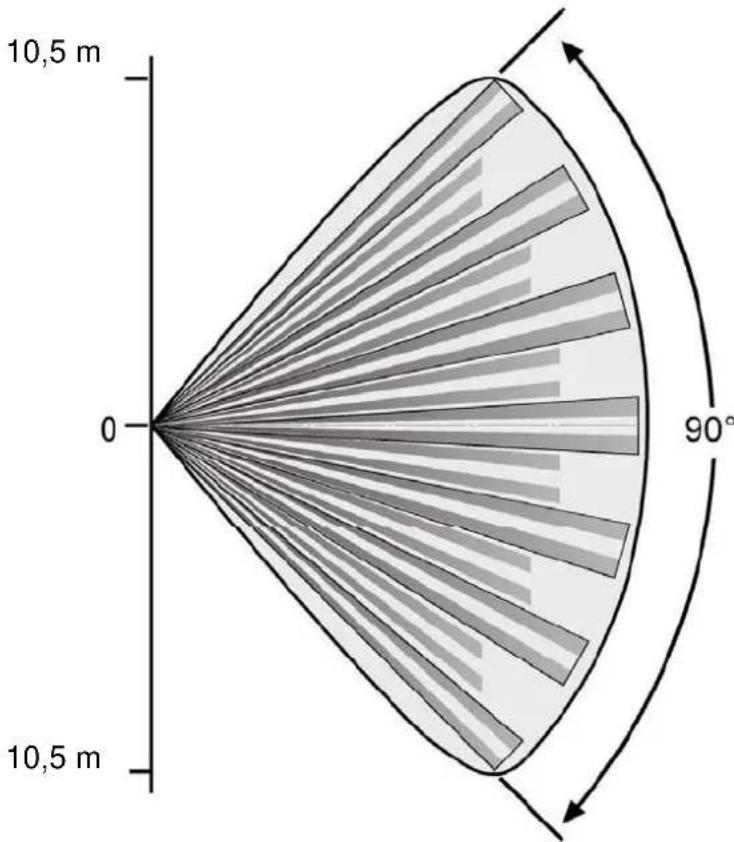

28 Estándar de detección

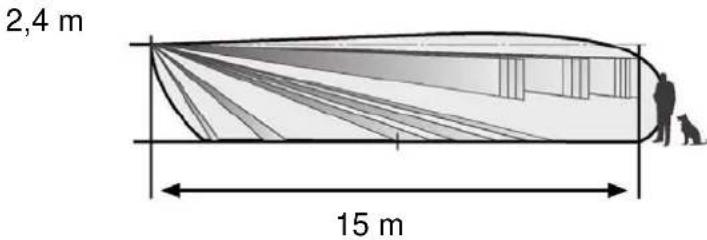

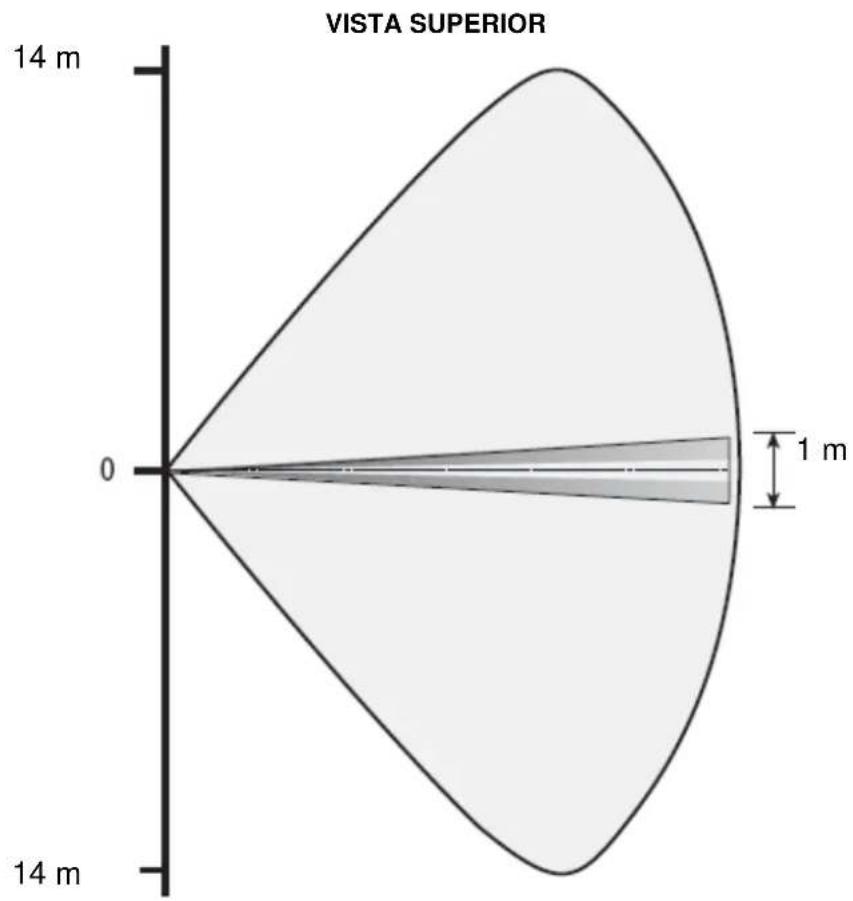

El LC-151 tiene un estándar de detección por PIR y MW con vista superior de 90° a una distancia de detección de más de 15 m (cuando es instalado a 2,4 m arriba de la superficie del suelo).

Lente estándar

VISTA SUPERIOR

ES

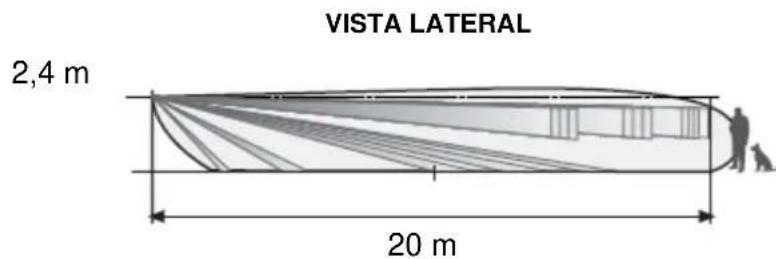

VISTA LATERAL

El LC-151 es capaz de diferenciar cuerpos de animales domésticos y humanos y enviar alertas de acuerdo, utilizando la detección de movimiento por microondas unida al haz de detección por PIR.

La intrusión está definida por el cruce del haz de detección por PIR y por la ocurrencia de detección por microondas provocando una alarma.

No se generará ninguna alarma si hubiere solamente el cruce del haz de detección por PIR o si solamente ocurre la detección por microondas.

29 Selección del lugar de montaje

La instalación del LC-151 requiere una base nivelada y sólida para el soporte de montaje y el detector se debe instalar en un lugar orientado hacia el centro de la zona de detección deseada.

Se recomienda que el detector esté frente a una barrera sólida,

que limite el área de detección, tal y como la estructura de un edificio

o un muro divisor, para evitar un rango de detección indeseado.

El área de protección debe estar libre de obstáculos, como paredes, cercas, árboles, zanjas y otros detectores de microondas.

Elija un lugar más susceptible a interceptar Intrusoes según el estándar de detección descrito en la página 5.

Evite los siguientes lugares de instalación:

• Orientados hacia la luz solar directa.
• Orientados hacia áreas sujetas a rápidos cambios de temperatura.
• Donde el montaje se hizo a más de 10^o del plano vertical u horizontal.

- Orientados hacia puertas metálicas.

- Cerca de fuentes directas de calor y flujo de aire.

- Quite todos los obstáculos físicos del área de detección (Ejemplo: plantas, ropas en colgadores, etc.)

- Limpie todas las superficies que reflejan luz desde el área de detección, incluyendo pozas u otras fuentes de agua parada.

- Evite la instalación en los siguientes tipos de superficie: Vegetación densa, césped (no cortado), agua, arena y metal.

• La altura de instalación recomendable es de 2,1 m.
• El sensor PIR detecta movimientos que cruzan el haz; es menos sensible para detectar movimientos en dirección al detector.
• El LC-151 funciona mejor cuando es instalado en un ambiente estable y constante.

- Para garantizar el funcionamiento adecuado del LC-151, el tipo de superficie debe ser uno de los siguientes: hormigón de asfalto, cemento, tierra, arcilla, gravas o césped (cortado).

- El ajuste de sensibilidad puede ser necesario en lugares sujetos a cambios extremos de temperatura.

Las temperaturas extremamente altas reducirán el rango de detección.

Las temperaturas extremamente bajas aumentarán el rango de detección.

Seleccione la ubicación de instalación adecuada para evitar reinstalaciones/ajustes del sistema.

30 Instalación del detector

¡Importante! Antes de la instalación, lea atentamente las secciones "Operación" y "Selección del lugar de montaje".

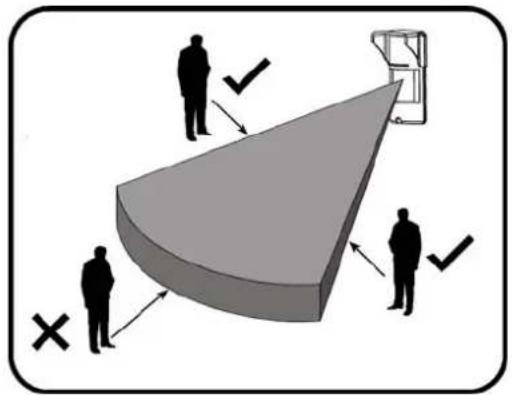

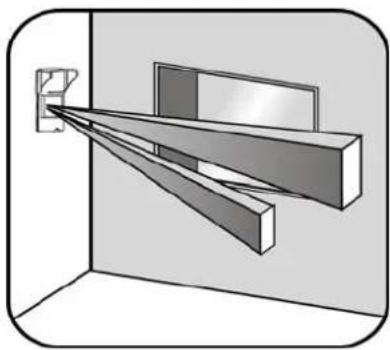

1. Instale el detector de forma que el Intruso quede más susceptible a cruzar el área de detección de un lado a otro.

1. El detector debe instalarse a una altura de 1,8 a 2,4 metros (la altura ideal es 2,1 m).

1. Certifíquese de acoplar el soporte de metal a una parte recta y firme, dejando 10 cm de espacio en la parte superior y en las laterales para facilitar la instalación y el mantenimiento.

1. Es necesario instalar el detector en la pared perpendicular para proteger la apertura de una ventana lateral.

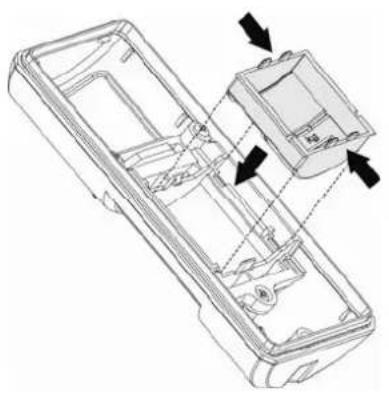

Opcionalmente es posible instalar el soporte de montaje en exteriores LC-B1-15X en la misma pared permitiendo la rotación del haz de detección en dirección a la ventana.

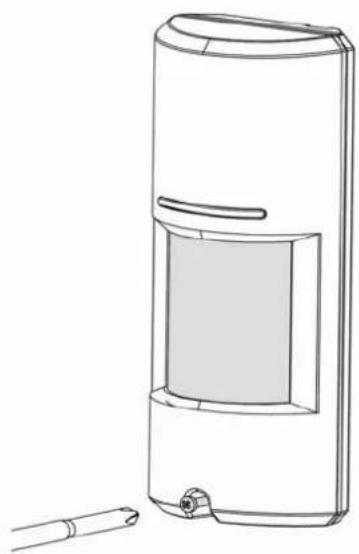

1. Abra el detector destornillando el tornillo inferior.

1. Suelte el soporte de metal trasero destornillando el tornillo inferior interno.

7. Suelte el cuerpo del detector del soporte de metal tirando el detector hacia arriba y hacia afuera.	8. Acople el soporte trasero a la pared utilizando los tornillos de montaje.

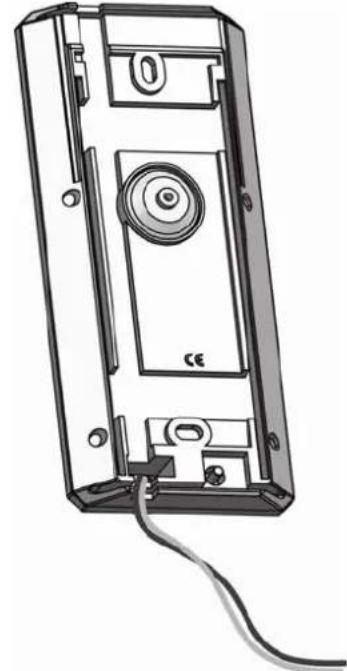

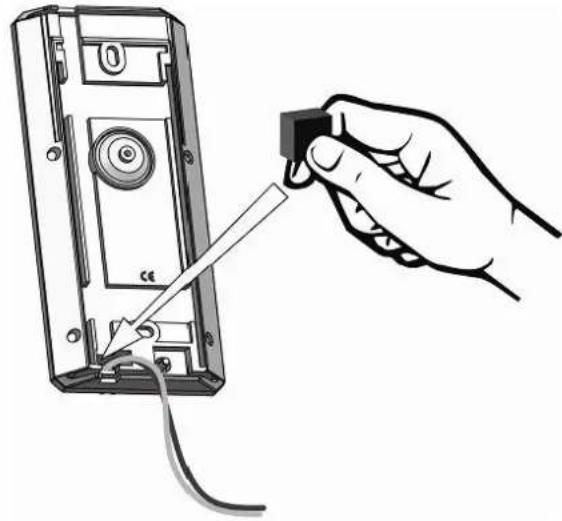

9. Insiera los hilos por el orificio de acceso y por los canales de cables proveídos.	10. Acople la almohadilla de sellado a la apertura de paso de los hilos de la parte trasera después que los hilos estén conectados y antes de la fijación final del producto en el soporte montado.

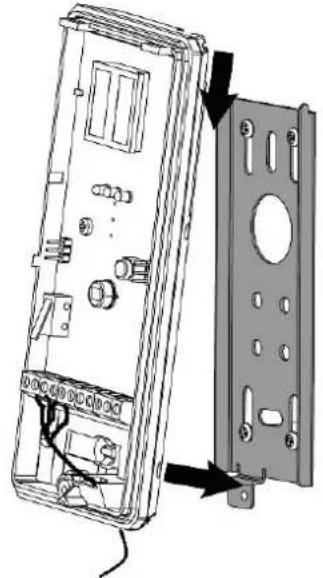

11. Coloque el detector en el soporte de montaje de arriba hacia abajo y fije el tornillo en la parte inferior.	12. Si la inmunidad a animales domésticos de hasta 15 Kg es suficiente, no instale el filtro mecánico para animales domésticos LC-F1-15X.Si la inmunidad a animales domésticos de hasta 36 Kg es suficiente, instale el filtro mecánico de animales domésticos LC-F1-15X.

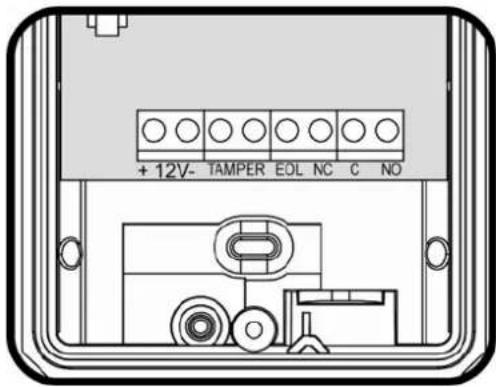

31 Conexiones del bloque de terminales

Terminal 1 – Con la marcación “+” (+12 V) – Conéctelo a una fuente de tensión positiva de 9,6-16 VCC (normalmente del panel de control).

Terminal 2 – Con la marcación “-” (GND) – Conéctelo a la conexión de tierra del panel de control.

Terminales 3 y 4 – Con la marcación “TAMPER” – Si la función apertura es necesaria, conecte esos terminales a una zona 24 horas normalmente cerrada en el panel de control. Si la tapa superior del detector es abierta y el detector es desencajado / retirado de la pared de instalación, una señal de alarma inmediata se enviará al panel de control.

Terminal 5 – Con la marcación “EOL” – Fin de línea – terminal opcional para conexiones de resistores de fin de línea.

Terminales 6, 7 y 8 – Con la marcación “NC / C / NO” – Esos son contactos de relés de salida del detector. Conéctelos a una entrada de zona del panel de control. Cuando un Intruso es detectado, los relés de alarma (N.C. y N.O.) se conmutarán por 1,8 seg.

31.1 Requisitos de tamaño de los hilos

Utilice cable de grosor (AWG) 22 o superior. Utilice la tabla siguiente para determinar la extensión y la vitola de los hilos.

Extensión del hilo [m] 205	310 510	870
Extensión del hilo [pies] 800	1200	2000	3400
Grosor del cable [n°] 22	20 18	16

32.1 Dirección del haz de detección

La dirección del haz de detección del LC-151 es fija. Por lo tanto, se recomienda que el área de intrusión esté volcada hacia el detector.

32.2 Ajuste del alcance del haz de detección

ES

El rango de detección puede ser fijado inclinando el detector si este ha sido instalado utilizando el Soporte de Montaje para Exteriores LC-B1-15X. El rango puede variar entre 5 y 15m (16 a 49 pies).

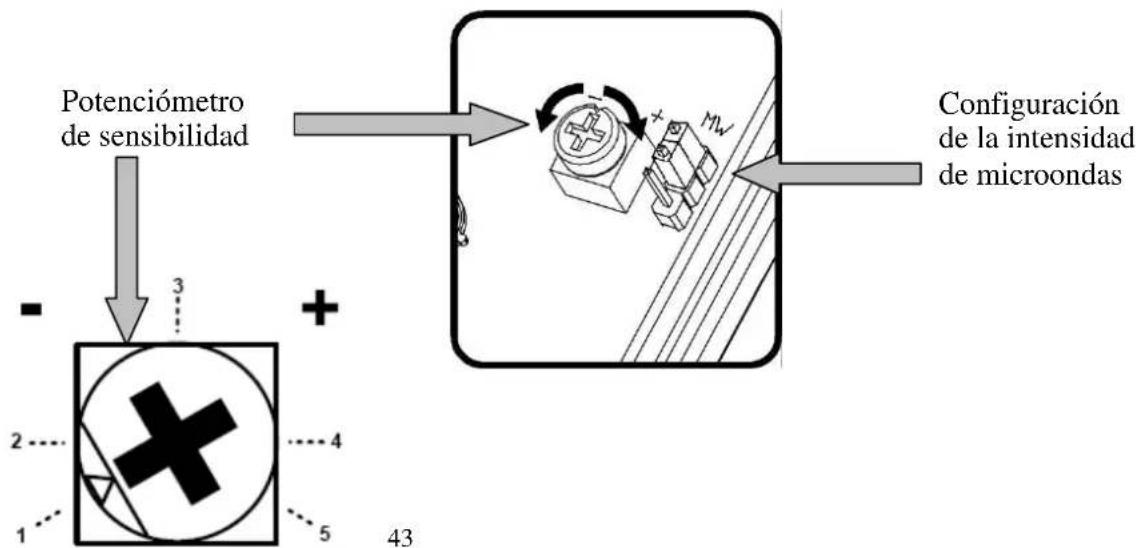

32.3 Ajuste de la sensibilidad

La calibración de la sensibilidad del detector se debe ejecutar por un único potenciómetro de sensibilidad y un puente de intensidad de microondas. La alteración de la sensibilidad PIR y de la intensidad de microondas afecta la inmunidad a ruidos ambientales y permite que el detector funcione sin alarmas de interferencia en ambientes con más ruidos. El puente de intensidad de microondas tiene las marcaciones de configuración "H" (alta) y "L" (baja). El potenciómetro de sensibilidad tiene las marcaciones "-" y "+". La posición "-" representa la sensibilidad mínima y la posición "+" representa la sensibilidad máxima. La sensibilidad PIR y la intensidad de microondas se deben ajustar según las condiciones del ambiente, de la siguiente forma:
        D["1: Symbol with cross"]
        E["2: Circle with X"]
        F["3: Down arrow"]
        G["4: Down arrow"]
        H["5: Down arrow"]
    end
    subgraph Configuration
        I["43: Motor component with rotational arrow"]
        J["+"]
        K["+"]
    end

Tipo de ambiente	Posición del potenciómetro		Posición del puente MW
Bajo riesgo En la posición 5			H
Riesgo Entre las posiciones3 y 4			H
Alto riesgo Entre las posiciones4 y 5			L
Riesgo muy alto Entre las posiciones3 y 4			L
Área de ruido Entre las posiciones2 y 3			L
Área de ruido extremo	En la posición 1		L

Observación: ¡Ajuste la sensibilidad según las condiciones del ambiente!

• Bajo riesgo: ambiente muy estable sin interferencia de garajes de estacionamiento, plazas de aparcamiento, parques infantiles, canchas de fútbol, caminos de servicio, etc.
• Riesgo: ambiente estable con algunos árboles, arbustos, floreros, plantadores, etc.
• Alto riesgo: ambiente instable con diferentes tipos de vegetación, césped y pozas.
• Riesgo muy alto: ambiente instable con vientos y pequeños animales domésticos, ratones, ratas, pájaros.
• Área de ruidombiente instable con vegetación y fuentes de agua, como piscinas, lagos, canales, hierbas dañinas, como también pequeños animales domésticos, como gatos y conejos.
• Área de ruido extremo: ambiente muy inestable sujeto a viento, nieve, lluvia, con vegetación, agua y animales domésticos grandes, como perros.

Por ejemplo:

Si el detector es utilizado en un ambiente que contiene varios arbustos y una piscina, las condiciones del ambiente se deben considerar como "Área de ruido".

32.4 Configuraciones de indicaciones

El LC-151 tiene tres LEDs que apuntan una indicación diferente:

1. El LED verde indica la detección por PIR.

2. El LED amarillo indica la detección por microondas.

3. El LED rojo indica una alarma (lógica AND de ambas deteciones por microondas y PIR).

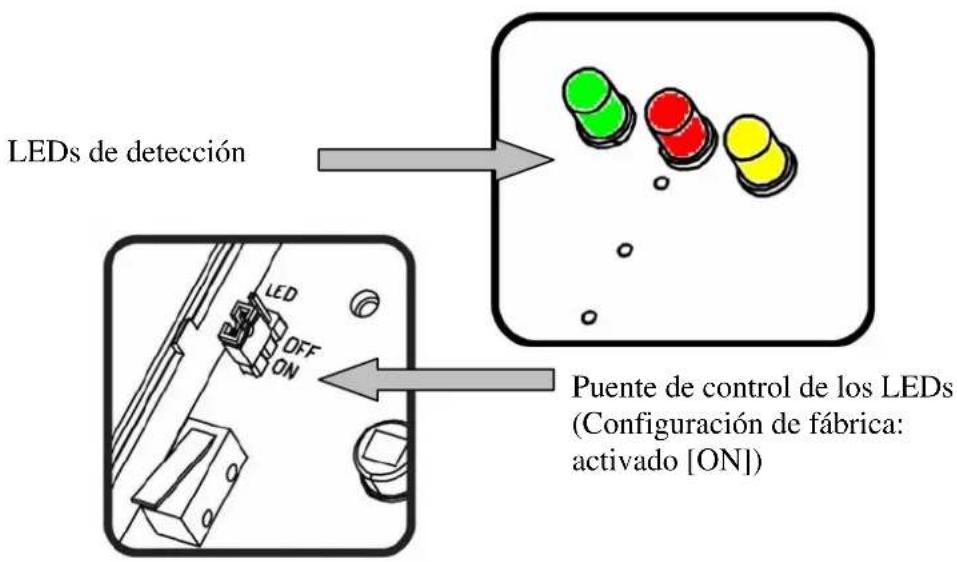

Cuando el puente de los LEDs esté en la posición "ON" (Activado), los LEDs se activarán. Cuando el puente de los LEDs esté en la posición "OFF" (Desactivado), los LEDs se desactivarán.

ES

- Coloque la tapa superior en la base y ciérrela utilizando el tornillo inferior.

¡Observación! Conecte el LC-151 a una salida de tensión positiva de una fuente de 9,6 -16 VCC.

Solamente use una fuente de alimentación limitada.

El detector debe contar como mínimo, con cuatro horas de alimentación reserva de una unidad de control o fuente de alimentación compatible.

• El detector inicia un período de calentamiento de 30 segundos tras la conexión de la alimentación.
• Si los LEDs estuvieren activados, se encenderán en secuencia, desde la izquierda hacia la derecha, por el período de calentamiento de 30 segundos.
• Una vez pasado el período de calentamiento, el detector estará listo para uso.

34 Procedimiento de prueba

Prueba de Desplazamiento

OBSERVACION IMPORTANTE: Una vez instalado, se debe probar el equipo por completo para verificar si la operación y la cobertura están adecuadas. Tras la instalación, el equipo debe probarse anualmente por el instalador. El usuario final debe recibir instrucciones sobre como ejecutar la prueba de desplazamiento semanalmente.

Certifíquese que el control de los LEDs esté ajustado en "ON" (Activado).

Verifique si el detector completó el período de calentamiento de 30 segundos antes de empezar la prueba de desplazamiento.

Certifíquese que el área protegida esté libre de personas.

Cree una situación de movimiento en toda el área donde se desea la cobertura andando perpendicularmente al estándar de detección.

Observe los LEDs siempre que se detecte un movimiento – todos los LEDs deben estar ENCENDIDOS.

Haga un intervalo de 5 segundos entre cada prueba para que el detector se estabilice.

Camine por toda el área donde se desea la cobertura. Si la cobertura estuviere incompleta, reajuste la sensibilidad o instale el detector en otro lugar.

Tras lograr la cobertura deseada, se deberán desactivar los LEDs.

35 Accesorios

• Especificaciones sujetas a alteraciones sin preaviso.

Dispositivo Número de serie
Soporte de montaje para exteriores LC-B1-15X
Lente tipo cortina / larga distancia PIR LC-L3-15X
Filtro de animales domésticos con hasta 36 Kg LC-F1-15X
Método de detección	PIR y microondas
Frecuencia de microondas	Banda X (9,9 GHz / 10,525 GHz / 10,687 GHz)
Entrada de alimentación	9,6 a 16 VCC
Consumo de corriente	Activo: 24 mA ( ± 5%); En espera: 21 mA ( ± 5%)
Compensación de temperatura	Compensación de temperatura Dual Slope
Período de alarma	2 segundos ( ± 0,5 seg)
Salidas de alarma	Formato C (Normalmente cerrada [NC], Normalmente abierta [NO], Común)28 VCC a 0,1 A con 10 ohmios
Interruptores apertura	Dos interruptoresResistores de protección de serie NC, 28 VCC a 0.1 A con 10 ohmiosSe abren cuando se quita la tapa de la base del equipo o si se quita la base de la pared.
Período de calentamiento	30 segundos ( ± 5 seg)
Indicador de LEDs	LED verde para la detección por PIRLED amarillo para la detección por microondasLED rojo para la condición de alarmaTodos los LEDs quedan ENCENDIDOS durante la ALARMA
Inmunidad a la RF	10 V/m más 80% AM de 80 MHz a 2 GHz
Inmunidad a la electrostática	6 kV en contacto, 8 kV por el aire
Inmunidad a transientes	1 kV
Temperatura operativa	-35°C a +55°C
Dimensiones	160 mm x 70 mm x 45 mm
Peso	210 g
Directivas europeas	Directiva RTTE:1999/5/ECDirectiva EMC: 2004/108/ECDirectiva de baja tensión: 2006/95/ECDirectiva RoHS: 2002/95/EC
Requisitos de los estándares europeos:	EN300 440-2; EN301 489-1; EN50130-4 +A1 +A2; EN61000-6-3+A11EN60950-1EN50131-1 / EN50131-2-4 / EN50130-5
EEUU y Canadá	47CFR parte 15, subparte C, sección 15.245; 47CFR parte 15, subparte BRSS210; ICES-003
Grado de protección	IEC 60529: IP 65

RTTE declaración de la conformidad:

Por la presente, DSC declara que este equipo está en conformidad con los requisitos esenciales y otros requisitos relevantes de la Directiva 1999/5/EC

Digital Security Controls garantiza que, durante un periodo de 12 meses a partir de la fecha de compra, este producto estará libre de defectos en materiales y fabricación si es sometido a un uso normal y que, en compensación por cualquier incumplimiento de dicha garantía, Digital Security Controls reparará o sustituirá, de acuerdo con su decisión, el equipo defectuoso tras la devolución del mismo al centro de reparaciones. Esta garantía aplica sólo a defectos en piezas y fabricación, y no a los daños provocados por la entrega o la manipulación, ni a los daños debidos a causas que se encuentren fuera del control de Digital Security Controls, como pueden ser relámpagos, sobretensión, choques mecánicos, daños provocados por el agua o daños provocados por el uso abusivo, alteración o aplicación inadecuada del equipo.

La anterior garantía sólo aplicará al comprador original, sustituye y sustituirá a cualquier otra garantía, ya sea expresa o implícita, así como a cualquier otra obligación o responsabilidad correspondientes a Digital Security Controls. Digital Security Controls no asume la responsabilidad de, ni autoriza a ninguna otra persona que pretenda actuar en su representación a, modificar o alterar esta garantía ni a asumir en su nombre ninguna otra garantía o responsabilidad en relación con este producto.

En ningún caso será responsable Digital Security Controls por cualquier daño directo, indirecto o consecuente, lucro cesante, pérdida de tiempo o cualquier otra pérdida sufrida por el comprador en conexión con la compra, instalación, funcionamiento o avería de este producto.

Los detectores de movimiento sólo pueden detectar movimiento en las zonas designadas en sus respectivas instrucciones de instalación. Dichos detectores no pueden discriminar entre intrusos y ocupantes. Los detectores de movimiento no proporcionan protección volumétrica de las zonas protegidas. Estos detectores poseen múltiples haces de detección, con lo que sólo puede detectarse el movimiento en zonas cubiertas por dichos haces que no presenten obstáculos. No pueden detectar el movimiento existente detrás de paredes, techos, suelos, puertas cerradas, divisiones acristaladas, puertas acristaladas o ventanas. Cualquier tipo de vandalismo, ya sea intencionado o no intencionado, como cubrir, pintar o rociar cualquier tipo de material sobre las lentes, espejos, ventanas o cualquier otra pieza del sistema de detección, afectará a su correcto funcionamiento.

Los detectores infrarrojos pasivos de movimiento funcionan a través de la detección de cambios en la temperatura. No obstante, su eficacia puede verse reducida cuando la temperatura ambiente se acerca o supera la temperatura corporal, o si existen fuentes de calor intencionadas o no intencionadas en la zona de detección o cerca de ella. Algunas de estas fuentes de calor pueden ser calefactores, radiadores, estufas, barbacoas, chimeneas, la luz del sol, rejillas de vapor, luces, etcétera.

Atención: Digital Security Controls recomienda comprobar por completo el sistema con frecuencia. No obstante, a pesar de estas comprobaciones frecuentes y debido entre otras posibles causas a un posible vandalismo o a una interrupción del suministro eléctrico, es posible que este producto no funcione como cabe esperar.

Información importante: Los cambios o modificaciones no aprobados expresamente por Digital Security Controls pueden anular la autorización del usuario a hacer funcionar este equipo.

LC-151

Sensor de movimentos de dupla tecnologia (PIR de elemento único e microondas)

com imunidade opcional a animais domésticos

PR

- Voltados para portas metálicas.

44.3 Ajuste de sensibilidad

46 Procedimento de teste

Teste de caminhada

Por la presente, DSC declara que este equipo está en conformidad con los requisitos esenciales y otros requisitos relevantes de la Directiva 1999/5/EC

Por la presente, DSC declara que este equipo está en conformidad con los requisitos esenciales y otros requisitos relevantes de la Directiva 1999/5/EC
