FXSQ15A2VEB - Climatisation DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation cassette de plafond (unité intérieure pour système VRV)
Marque	Daikin
Modèle	FXSQ15A2VEB
Réfrigérant	R410A (GWP 1975)
Alimentation électrique	220-240 V, 50/60 Hz, monophasé
Intensité minimale du circuit (MCA)	0,4 A
Intensité maximale des fusibles (MFA)	16 A
Dimensions de l'ouverture au plafond (L x l)	550 x 588 mm
Pression statique externe réglable	Jusqu'à 150 Pa (selon réglage)
Fonctions principales	Rafraîchissement, chauffage (avec pompe à chaleur), ventilation, réglage automatique du débit d'air, télécommande filaire ou sans fil (en option)
Entretien et nettoyage	Filtre à air lavable à l'eau ou à l'aspirateur ; indicateur de nettoyage du filtre ; nettoyage de l'échangeur par personnel qualifié
Sécurité	Disjoncteur de fuite à la terre, fusibles (T 3,15 A / 5 A / 6,3 A), arrêt forcé par entrée externe, redémarrage automatique après coupure
Pièces détachées et réparabilité	Pièces de rechange disponibles via réseau Daikin ; filtre à air de rechange en option ; télécommande en option
Informations générales	Installation et maintenance par technicien agréé ; conforme à la norme EN378 ; niveau sonore < 70 dB(A)
Accessoires fournis	Attache métallique, tuyau d'évacuation, rondelles, patins d'étanchéité, isolant, manuel d'installation

FOIRE AUX QUESTIONS - FXSQ15A2VEB DAIKIN

Quel type de réfrigérant utilise le FXSQ15A2VEB ?

Le FXSQ15A2VEB utilise le réfrigérant R410A avec un potentiel de réchauffement global (GWP) de 1975.

Comment nettoyer le filtre à air ?

Nettoyez le filtre à l'aide d'un aspirateur ou en le lavant à l'eau avec un détergent neutre. Laissez sécher à l'ombre avant de le remettre en place. Appuyez sur le bouton de réinitialisation du filtre après nettoyage.

Que faire en cas d'affichage d'un code d'erreur sur la télécommande ?

Consultez le manuel pour identifier le code : par exemple, R8 = erreur d'alimentation de l'unité intérieure, C1 = erreur de transmission, UH = unité extérieure hors tension. Contactez un technicien si nécessaire.

Peut-on installer une télécommande sans fil pour ce modèle ?

Oui, une télécommande sans fil en option peut être utilisée. La distance entre la télécommande et l'unité intérieure doit être suffisante pour éviter les interférences des lampes fluorescentes.

Comment régler la pression statique externe ?

La pression statique externe se règle via la télécommande en mode réglage sur site (mode 13/23, 1er code 6, 2ème code selon la pression souhaitée). Il existe aussi un réglage automatique du flux d'air.

Quelle est la hauteur maximale de relevage de la pompe de drainage ?

La pompe de drainage peut relever l'eau jusqu'à 625 mm de hauteur. La hauteur recommandée est de 300 mm pour réduire le bruit.

Que faire avant une longue période d'arrêt ?

Faites fonctionner l'unité en mode ventilation pendant une demi-journée pour sécher l'intérieur, puis mettez l'interrupteur général hors tension.

Comment effectuer un arrêt forcé depuis l'extérieur ?

Branchez un contact sec sur les bornes T1 et T2 du bornier de transmission. Réglez la télécommande en mode 12, 1er code 1, 2ème code 01 (arrêt forcé) ou 02 (marche/arrêt).

Quelles sont les précautions pour le brasage des tuyaux de réfrigérant ?

Lors du brasage, faites circuler de l'azote à 0,02 MPa dans les tuyaux pour éviter la formation d'oxyde. Utilisez un matériel adapté au R410A.

Comment tester le fonctionnement après installation ?

Mettez l'unité en marche en mode refroidissement et vérifiez l'évacuation de l'eau. Si un code erreur apparaît (ex: U3), le test de fonctionnement n'est pas terminé. Consultez le manuel de l'unité extérieure.

MODE D'EMPLOI FXSQ15A2VEB DAIKIN

Manuel d'installation et de fonctionnement Climatiseurs système VRV

DS1.....SELECTOR SWITCH

F1U....FUSE (T, 3.15 A, 250 V)

F2U. FUSE (T, 5 A, 250 V)

F3U....FUSE (T, 6.3 A, 250 V)

Information importante relative au réfrigerant utilise 2

Selection du site d'installation 3

Preparations avant installation 3

Installation de I'unité interieure 4

Installation du conduit 4

Travaux sur les tuyaux de réfrigérant. 4

Travaux de tuyauteries d'évacuation 5

Travaux de cablage electrique 7

Exemple de câblage et comment régler la télécommande 8

Example de câblage 8

Réglage sur site 9

Installation du panneau de decoration 11

Test de fonctionnement 11

Entretien. 11

Consignes pour la mise au rebut 12

Scheme de cablage 13

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT L'INSTALLATION. CONSERVEZ CE MANUEL A PROXIMATE POURUNE UTILISATION ULTERIEURE.

UNE INSTALLATION OU UNE FIXATION INCORRECTE DE L'ÉQUIPEMENT OU DES ACCESSOIRES PEUT PROVOUER UNE ÉLECTROCUTION, UN COURTCIRCUIT, DES FUITES, UN INCENDIE OU ENDOMMAGER L'ÉQUIPEMENT. N'UTILISZ QUE LES ACCESSOIRES FABRIQUÉS PAR DAIKIN, QUI SONT SPECIFIQUEMENT CONÇUS POUR ÉTRÉ UTILISÉS AVEC CET ÉQUIPEMENT ET POUR ÉTRÉ INSTALLÉS PAR UN PROFESSIONNEL.

EN CAS DE DOUTE QUANT AUX PROCÉDURES
D'INSTALLATION OU D'UTILISATION, PRENEZ
TOUJOURS CONTACT AVEC UN DISTRIBUTEUR
DAIKIN POUR TOUT CONSEIL ET INFORMATION.

Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

L'installation doit être assurée par un technicien/agree.
Le choix des matériaux et de l'installation doit être conforme aux réglementations nationales et internationales applicables.

Avant installation

Ne déballez pas l'unité avant d'avoir atteint le site d'installation. Si vous doivent proceder au déballage de l'unité, utilisez une élingue à base de matériaux mous ou des plaques de protection et une corde lors du levage, de manière à ne pas endommager ou rayer l'unité.
Lors du déballage de l'unité ou lors du déplacement de l'unité déballée, veiliez à soulever l'unité en la saississant par la chaise pendante sans exercer aucune pression sur les autres pieces, en particulier sur les tuyauteries de réfrigerant, les tuyauteries d'évacuation et autres pieces en résine.
Se référer au manuel d'installation de l'unité extérieure pour les articles qui ne sont pas décrits dans ce manuel.
Precautions concerning le réfrigérant série R410A:

Les unités extérieures pouvant etre raccordées doivent etre conques exclusivement pour le R410A.

Ne place pas d'objets à proximé directe de l'unité extérieure et ne laissez pas les feuilles ou d'autres débris s'accumuler autour de l'unité.

Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pieces électriques.

Precautions

Ne pas installer ou faire fonctionner l'unité dans les pieces décrites ci-dessous.

• Pièces contenant de l'huile minérale ou satures de vapeur et de gouttelettes d'huile, comme les cuisines. (Les parties en plastique pourraient s'abîmer.)
• Pièces contenant des gaz corrosifs, tels que les gaz sulfureux. (Les conduites en cuivre et les points de soudure au laiton pourrait se corroder.)
• La où des gaz volatiles inflammables tels que du diluant ou de l'essence sont utilisés.
• Pièces ou des machines générant des ondes électromagnétiques sont générées. (Le système de commande peut mal fonctionner.)
• Lieu où l'air contient des niveaux élevés de sel, comme près de l'océan et où la tension varie enormément (par exemple, dans les usines). Également dans les vehicules ou les bateaux.

Ne pas installer d'accessoires directement sur le boitier. Le perçage de trough dans le boitier pourrait endommager les fils électriques et provoquer un incendie.
L'appareil n'est pas destiné à être utilisé par des personnes, y compris les enfants, souffrant de capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, sauf si elles sont supervises ou ont reçu des instructions concernant l'emploi de cet apparéil de la part d'une personne responsable de leur sécurité.
Les enfants doivent être supervisees pour s'assurer qu'ils ne jouent pas avec l'appareil.
Cet apparéil est concu pour être utilisé par des utilisateurs experimentés ou formés, dans des ateliers, dans l'industrie légère et dans les exploitations agricoles, ou par des non spécialistes, dans un cadre commercial.
Le niveau de pression acoustique est inférieur à 70 dB(A).

Accessoires

Vérifiez que les accessoires suivants sont inclus avec l'unité:

Attache en métal 1 pièce	Tuyau d'évacuation 1 pièce	Rondelle de la chaise pendante 8 pièces	1 2 Patin d'étanchéité moyen format 2 pièces
Patin d'étanchéité grand format 1 pièce	Isolant pour garniture pour tuyau de liquide 1 pièce pour tuyau de gaz 1 pièce	Patin d'étanchéité long 2 pièces	Manuel d'installation et de fonctionnement
Vis pour brides de conduite 1 jeu 40 pièces.			4 attache-câbles

Les vis pour fixer les panneaux sont jointes au panneau d'entrée d'air.

Accessoires en option

Il y a deux types de télécommandes: cable et sans fil. Sélectionnez une télécommande adaptée à la demande du client et installez-la dans un endroit approprié. Reportez-vous aux catalogues et à la documentation technique pour sélectionner une télécommande appropriée.
Lors de l'installation de l'aspiration par le bas: le panneau d'entrée d'air et le raccordement en toile pour le panneau d'entrée d'air.

Veuillez préter une attention particulière aux points ci-dessous pendant la construction et les vérifier après avoir terminé l'installation

Cochez ✓ après vérification
	L'unité interieure est-elle fixée correctement? Les unités peuvent tomber, provoquant des vibrations ou du bruit.
	L'essaye de fuite de gaz est-il terminé? Cela peut entrainer un rafraffissement ou un chauffage insuffisant.
	L'unité est-elle complètement isolée et vérifiée pour des fuites d'air? De l'eau de condensation peut goutter.
	L'écoulement de l'évacuation est-il régulier? De l'eau de condensation peut goutter.
	Le voltage d'alimentation correspond-il à celui indiqué sur la plaque signalétique? L'unité peut mal fonctionner ou les composants peuvent griller.
	Les cablages et tuyauteries sont-ils corrects? L'unité peut mal fonctionner ou les composants peuvent griller.
	L'unité est-elle mise à la terre en toute sécurité? Dangereux dans le cas d'une fuite électrique.
	Les dimensions du cablage sont-elles conformes aux spécifications? L'unité peut mal fonctionner ou les composants peuvent griller.
	Les sorties ou entrées d'air de l'unité interieure ou extérieure sont-elles bloquées? Cela peut entrainer un rafraffissement ou un chauffage insuffisant.
	La longueur de la tayauterie de fluide frigorifique et la charge supplémentaire de réfrigérant sont-elles d'umont notées? La charge de réfrigérant dans le système n'est pas vidée.
	Les filtres à air sont-ils montés correctement (lors d'une installation avec conduite arrêté)? La maintenance des filtres à air pourrait s'avérer impossible.
	La pression statique externe est-elle régée? Cela peut entrainer un rafraffissement ou un chauffage insuffisant.

Remarques pour l'installateur

Lisez attentivement ce manuel pour assurer une installation correcte. Veillez à donner des instructions aux clients sur le fonctionnement correct du système, en faisant reference au manuel d'utilisation joint.
Indiquez au clientquel système est installé sur le site. Vérifie que vous remplissez les specifications d'installation appropriées au chapitre "À faire avant utilisation" du manuel d'utilisation de l'unité extérieure.

Information importante relative au réfrigérant utilise

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto.

Type de réfrigérant: R410A

Valeur GWP(1): 1975

(1) GWP = potentiel de réchauffement global

Des inspections périodiques de fuites de réfrigerant peuvent être exigées en fonction de la législation française ou locale. Veuillez contacter votre distributeur local pour plus d'informations.

Selection du site d'installation

1 Sélectionnez un site d'installation qui répond aux conditions suivantes et qui obtient l'approbation du client.

• Où une distribution d'air optimale est assurée.

• Où rien ne bloque le passage de l'air.

• Où l'eau de condensat peut être drainée de manière adaptée.

• Où le faux plafond n'est pas visiblement pentu.

• Où il existe un espace nécessaire pour la maintenance et l'entretien.

• Où il n'y a pas de risque de fuite de gaz inflammable.

• L'équipment n'est pas destiné à une utilisation dans une atmophère potentiellement explosive.

• Où la tuyauterie entre les unités interieure et extérieure est possible dans les limites permises. (Reportez-vous au manuel d'installation de l'unité extérieure.)

• Maintenez l'unité interieure, l'unité extérieure, le cablage d'alimentation et le cablage de transmission à au moins 1 mètre de téléviseurs et de radios afin de prévenir tout parasite et bruit de ces apparèils électriques. (Du bruit peut être produit en fonction des conditions sous lesquelles les ondes électriques sont générées, même à 1 mètre de distance.)

• Lors de l'installation du kit télécommande sans fil, la distance entre la télécommande sans fil et l'unité interieure peut être plus courte si des témoins fluorescents à démarrage électrique sontopsisents dansla pièce.L'unité interieure doit être installée aussi loin que possible des témoins fluorescents.

• Ne placez pas d'objets sensibles à l'humidité directement en-dessous des unités intérieures ou extérieures. Sous certaines conditions, la condensation sur l'unité principale ou sur les tuyaux de réfrigerant, la crasse du filtre à air ou un blocage de l'évacuation peuvent entrainer unégouttement, entrainant l'encrassement ou la panne de l'objet concerné.

2 Veillez à installer un écran de protection du côte de l'aspiration d'air et de la sortie d'air pour éviter que l'on ne touche les pales du ventilateur ou l'échangeur de chaleur.

La protection doit se conformer aux réglementations nationales et européennes ajustées.

3 Utilisez des boulons de suspension pour l'installation. Vérifiez si le plafond est suffisamment solide pour résister au poids de l'unité interieure. En cas de doute, renforcez le plafond avant d'instructor l'unité.

1 Espace service
2 Tuyau d'évacuation
3 Port de cablage d'alimentation
4 Port de cablage de transmission
5 Sortie de purgege de maintenance
6 Tuyau de gaz
7 Tuyau de liquide

Préparations avant installation

1 Rapport entre l'ouverture au plafond et l'unité et position du boulon de suspension. (Reportez-vous à la figure 5)

Modèle A (mm) B (mm)

15~32 550 588

40~50 700 738

63~80 1000 1038

100~125 1400 1438

1 Unite interieure
2 Tuyau
3 Espacement entre boulons de suspension (x4)
4 Distance d'espacement entre boulons de suspension

Pour l'installation, choisissez une des possibilités enumeratedes plus loin.

Aspiration par l'arrière standard (Reportez-vous à la figure 6a)

1 Surface de plafond
2 Ouverture au plafond
3 Panneau d'accès de maintenance (accessoire en option)
4 Filtre à air
5 Conduite d'entree d'air
6 Ouverture de maintenance de conduite
7 Plaque interchangeable

Installation avec conduite arrêté et ouverture de maintenance de conduite (Reportez-vous à la figure 6b)

Installation avec conduite arrêté, sans ouverture de maintenance de conduite (Reportez-vous à la figure 6c)

REMARQUE

Avant d'insteller l'unité (en cas d'installation avec conduite, mais sans ouverture de maintenance de conduite): modifiez la position des filtres à air.

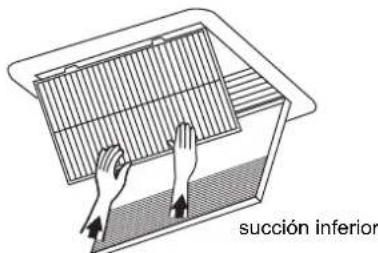

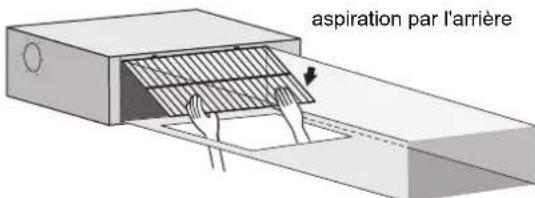

1 Retirez le(s) filtré(s) à air de la partie extérieure de l'unité
2 Retirez la plaque interchangeable

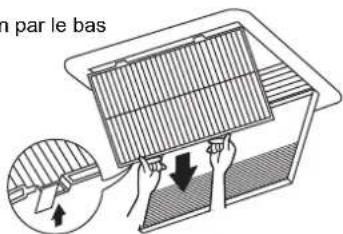

3 Installé le(s) filtré(s) à air à partir de l'intérieur de l'unité
4 Réinstallé la plaque interchangeable

REMARQUE

Lors de l'installation d'une conduite d'entrée d'air, selectionnez les vis de fixation qui dépasseront de 5 mm au maximum à l'intérieur de la bride pour évier d'endommager le filtré à air durant la maintenance du filtré.

1 Conduite d'entree d'air
2 Intérieur de la bride
3 Vis de fixation

Montage du panneau d'entrée d'air avec un raccordement en toile (Reportez-vous à la figure 7a)

Montage direct du panneau d'entrée d'air (Reportez-vous à la figure 7b)

1 Surface de plafond
2 Ouverture au plafond
3 Panneau d'entree d'air (accessoire en option)
4 Unité interieure (côte arrêté)
5 Raccordement en toile pour panneau d'entrée d'air (accessoire en option)

Modèle A (mm)
15~32	610
40~50	760
63~80	1060
100~125	1460

REMARQUE

L'unité peut être utilisée avec l'aspiration par le bas en replacant la plaque interchangeable par la plaque de maintain du filtré à air.

1 Plaque de maintien du filtrre à air avec filtrre(s) à air
2 Plaque interchangeable

REMARQUE

Pour toute installation autre que l'installation standard, contactez vous revendeur Daikin.

2 La vitesse du ventilateur pour cette unité interieure est prérégée pour fournir une pression statique externe standard.
3 Installez les boulons de suspension.

(Utilisez des boulons de suspension de taille M10.) Utilisez des ancrages pour les plafonds existants et une fiche affaisée, des ancrages affaisés ou autres pieces fournies sur place pour les nouveaux plafonds de manière à renforcer le plafond afin qu'il résiste au poids de l'unité.

Exemple d'installation

(Reportez-vous à la figure 3)

1 Ancrage
2 Dalle du plafond
3 Écrou long ou tendeur à lanterne
4 Boulon de suspension
5 Unité interieure

REMARQUE

Toutes les pieces susmentionnées sont à fournir.
Pour toute installation autre que l'installation standard, contactez votre revendeur.

Installation de I'unité interieure

Lors de l'installation d'accessoires en option (à l'exception du panneau d'entrée d'air), consultez également le manuel d'installation des accessoires en option. Selon les conditions sur site, il peut être plus facile d'installer les accessoires en option avant d'installer l'unité interieure.

1 Installez l'unité intérieure de maniere temporaire.

Fixez la chaise pendante au boulon de suspension. Veillez à la fixer fermement en utilisant un écrou et une rondelle au niveau des parties supérieure et inférieure de la chaisependante.(Reportez-vous à la figure 4)

1 Écrou (à fouir)
2 Rondelle de la chaise pendant (fournie avec l'unité)
3 Serrez (double ecrou)

2 Verifiez que l'unité est mise à niveau sur le plan horizontal.

• L'unité ne doit pas être installée inclinée. L'unité interieure est équipée d'une pompe d'évacuation intégrée et d'un interrupteur à flotteur. (Si l'unité est inclinée contre le flux de condensat, l'interrupteur à flotteur risque de ne pas fonctionner correctement et l'eau risque de goutter.)
• Vérifiez que l'unité est à niveau dans les quatre coins, à l'aide d'un niveau à bulle ou d'un tube en vinyle rempli d'eau, comme illustré à la figure 9.

1 Niveau à bulle
2 Tube en vinyle

3 Serrez I'ecrou du haut.

Installation du conduit

Raccordez la conduite fournie localement.

Côté de l'entrée d'air

Fixez la conduite et la bride du cote de l'aspiration (non fournies).
-Raccordez la bride à l'unité principale au moyen de vis d'accessoire (7).
- Enroulez la bride du côte de l'aspiration et la partie de raccordement de la conduite dans du ruban d'aluminium ou quelques chose de similaire pour évier que l'air s'échappe.

Lors de la fixation d'une conduite du cote de l'aspiration, veillez à fixer un filtre à air à l'intérieur du passage de l'air du cote de l'aspiration. (Utilisez un filtre à air dont l'efficacité de la récapération des poussières représentée au moins 50% sur une technique gravimétrique.)

Le filtré fourni n'est pas utilisé lorsque la conduite d'aspiration est fixée.

Côté de la sortie d'air

• Raccordez la conduite en fonction de l'air à l'intérieur de la bride du côte de la sortie.
• Enroulez la bride du côte de la sortie et la partie de raccordement de la conduite dans du ruban d'aluminium ou quelques choses de similaire pour éviditer que l'air s'échappe.

• Veillez à isoler la conduite pour éviter que de la condensation puisse se former. (Matériel: laine de verre ou mousse de polyéthylene d'une épaisseur de 25 mm)
• Utilisez un isolant électricne entre la conduite et le mur lors de l'utilisation de conduites en métal pour faire passer dans des batiments en bois des lattes en métal en forme de toile ou de clôture, ou du placage de métal.
• Veillez à expliquer à votre client la manière d'entrenir et de nettoyer les acquisitions locales (filtré à air, grille (grille d'aspiration et sortie d'air), etc.).

Travaux sur les tuyaux de réfrigérant

Pour les tuyauteries de réfrigerant de l'unité extérieure, reportez-vous au manuel d'installation fourni avec l'unité extérieure.

Avant de poser les tuyauteries, vérifie le type de réfrigerant utilisé.

L'installation doit être effectuee par un technicien frigoriste agreé, le choix des materiaux et l'installation doitetre entierement conformes aux reglementations locales et nationales applicables. En Europe, la norme applicable est la norme EN378.

Utilisez un coupe-tubes et un évasement adaptés au réfrigerant utilisé.
Pour éviter que de la poussière, de l'humidité ou des corps étrangers ne s'influent dans les tuyauteries, pincez leur extremité ou recouvre-les d'un ruban adhésif.
Utiliser des tuyaux en alliage de cuivre sans soudure (ISO 1337).
L'unité extérieur est chargée de réfrigerant.
■ Exécutez entièrement l'isolement thermique de chaque côte des tuyauteries de gaz et de liquide pour prévenir toute fuite d'eau. Lors de l'utilisation dune pompé à chaleur, la température des tuyauteries de gaz pouvant atteindre environ 120°C , utilisez une isolation suffisamment résistante.

Veiller à bien utiliser une clé à vis et une clé dynamométrique pour la connexion et la déconnexion des tuyaux sur l'unité.

1 Clé dynamométrique

2 Clé

3 Raccord de tuyaux

4 Raccord conique

Ne pas mélanger d'air, etc. avec le réfrigerant spécifique à l'intérieur du circuit de réfrigerant.
Utilisez du matériel à l'état recuit uniquement pour les raccords évasés.
■ Reportez-vous au Tableau 1 pour l'espacement des raccords coniques et le couple de serrage appropriés. (Un serrage excessif peut endommager le bord évasé et provoquer des fuites.)
Tableau 1

Section du tuyau (mm)	Couple de serrage (N·m)	Dimension raccord A (mm)	Forme de l'évasement
Ø6,4 15~	17 8,7~9,1		90±2
Ø9,5 33~	39 12,8~13,2
Ø12,7 50~	60 16,2~16,6
Ø15,9 63~	75 19,3~19,7

Au moment de placer le raccord conique, enduire sa surface interne d'huile volatile (ether ou ester), puis donner 3 ou 4 tours à la main avant de le serrer fermement.

En cas de fuite de gaz réfrigerant lors des travaux, aéréz immédiatement la zone. Un gaz toxique est émis en cas d'exposition de gaz réfrigerant au feu.
Vérifiez qu'il n'y a pas de fuite de gaz réfrigerant. Un gaz toxique peut être libéré par une fuite de gaz réfrigerant à l'intérieur et être exposé aux flammes d'un chauffage d'appoint, d'une cuisine, etc.
Pour terminier, isolez comme illustré sur les figures ci-dessous.

Procedure d'iso1ation des tuyautieries

1 Matériai isolant pour tuyauteries (à fournir)
2 Raccord conique
3 Isolation pour montage (fourni avec l'unité)
4 Matériau isolant pour tuyauteries (unité principale)
5 Unité principale
6 Attache (à fournir)
7 Patin d'étanchéité moyen format 1 pour les tuyauteries de gaz (fourni avec l'unité)
Patin d'étanchéité moyen format 2 pour les tuyauteries de liquide (fourni avec l'unité)

A Tourmez les soudures vers le haut

B Fixez a la base
C Serrez la partie autre que le matériel d'iso1ation des tuyauteries
D Enroulez depuis la base de l'unité vers le haut du raccord conique

Pour l'iso1ation locale, veillez a isoler toutes les tuyauteries locales jusqu'au raccordement des conduites situées à l'intérieur de I'unité.

Des tuyauteries exposées pourraient provoquer de la condensation et des brûlures en cas de contact.

Précautions avant brasage

Veillez à souffler de l'azote lors du brasage.
Un brasage effectué sans remplacement d'azote ou sans libérer de l'azote dans les tuyauteries pourrait creer des quantités importantes de film oxydé sur l'intérieur des tuyauteries et ALTERER les clapets et les compresseurs du circuit de réfrigeration et ainsi empêcher un fonctionnement correct.
Lors du brasage avec soufflage d'azote dans les tuyauteries, l'azote doit être régé sur 0,02 MPa à l'aide d'un réducteur de pression (= pression suffisante pour être perceptible sur la peau).

1 Tuyauterie de réfrigerant
2 Partie à braser
3 Ruban
4 Robinet a commande manuelle
5 Reducteur de pression
6 Azote

Travaux de tuyauteries d'évacuation

Installation de la tuyauterie d'évacuation

Installez la tuyauterie d'évacuation comme illustré sur la figure et prenez toutes les mesures nécessaires contre la condensation. Un mauvais raccordement des tuyauteries pourrait entrainer des fuites et mouiller le mobilier et les effets personnels.

1 Barre de suspension

Installez les tuyaux d'évacuation.

• Réduisez autant que possible la longueur de la tuyauterie et inclinez-la vers le bas, selon une pente d'au moins 1/100, de manière à ce que l'air ne reste pas coincide dans le tuyau.
  -La taille du tuyau doit etre egale ou supérieure a celle du tuyau de raccordement (tuyau en vinyle de 25 mm de diametre nominal et de 32 mm de diametre extérieur).
• Poussez le tuyau d'évacuation fourni aussi loin que possible sur la douille d'évacuation.

1 Douille d'évacuation (fixée sur l'unité)
2 Tuyau d'évacuation (fourni avec l'unité)

• Serrez l'attaché en métal jusqu'à ce que la tête de la vis se trouve à moins de 4 mm de la partie de l'attaché en métal, comme indiqué sur l'illustration.

1 Douille d'évacuation (fixée sur l'unité)
2 Tuyau d'évacuation (fourni avec l'unité)
3 Attache en métal (fournie avec l'unité)
4 Patin d'etanchéité grand format (fourni avec l'unité)
5 Tuyauterie d'évacuation (à foumir)

• Enveloppez le patin d'étanchéité grand format fourni sur l'attache en métal et le tuyau d'évacuation pour les isoler et fixer avec des attaches.
• Isolez complètement la tuyauterie d'évacuation à l'intérieur du batiment (à fournir).
• Si le tuyau d'évacuation ne peut pas être place suffisamment en pente, inséréz le tuyau d'évacuation avec une tuyauterie d'élévation de l'évacuation (à fournir).

Travaux d'évacuation des condensats

(Reportez-vous à la figure 10)

1 Dalle du plafond
2 Chaise pendant
3 Plage régliable
4 Tuyau d'élevation d'évacuation
5 Tuyau d'évacuation (fourni avec l'unité)
6 Attache en métal (fourni avec l'unité)

1 Raccordez le tuyau d'évacuation aux tuyaux d'élevation d'évacuation et isolez-les.
2 Raccordez le tuyau d'évacuation à la sortie d'évacuation sur l'unité interieure et serrez-le à l'aide de l'attache.

Installation A (mm)
Installation de l'aspiration par l'arrière 231
Lorsque la conduite en toile est installée 350-530
Lorsque le panneau d'entrée d'air est installé directement	231

Precautions

• Installéz les tuyaux d'élévation du drainage à une hauteur inférieure à 625 mm.
• Installé les tuyaux d'élévation d'évacuation à angle droit par rapport à l'unité interieure et à une distance inférieure à 300 mm de l'unité.
• Pour éviter les bulles d'air, installez le tuyau d'évacuation de niveau ou légarement inclé vers le haut (≤75 mm).
  -La pompe d'evacuation montée sur cette unité est du type à surélevation. La caractéristique de cette pompe est que plus la pompe est place en hauteur plus le niveau sonore produit par l'évacuation baisse. En conséquence, une hauteur de pompe d'évacuation de 300 mm est recommendée.

REMARQUE

L'inclinaison du tuyau d'évacuation fixé doit être de 75 mm maximum de manière à ce qui la douille d'évacuation ne subisse pas de contrainte supplémentaire.

Pour assurer un pente descendante de 1:100, installez des barres de suspension tous les 1 à 1,5 m.

Lors du regroupement de plusieurs tuyaux d'évacuation, installez les tuyaux comme illustré sur la figure 11. Sélectionnez des tuyaux d'évacuation convergents dont la taille est adaptée à la capacité de fonctionnement de l'unité.

1 Tuyaux de drainage de reduction a joint en T

Test de la tuyauterie d'évacuation

Une fois les travaux sur la tuyauterie terminés, vérifie que l'évacuation se déroule correctement.

Ajoutez progressivement environ 1 l d'eau à travers la sortie d'évacuation d'air. Assurez-vous de l'absence de fuites. Méthode d'ajout d'eau. Reportez-vous à la section figure 8.

1 Entree d'eau
2 Pompe portable
3 Couvercle d'arrivee d'eau
4 Seau (ajout d'eau par l'arrivée d'eau)
5 Sortie de purge pour l'entretien (avec bouchon d'évacuation en caoutchouc)
6 Tuyaux de réfrigerant

Mise en garde pour la douille de drainage

Ne retirez pas le bouchon du tuyau d'évacuation. Celà pourrait provoquer uneuite d'eau.

La sortie d'évacuation n'est utilisée que pour décharger de l'eau si la pompe d'évacuation n'est pas utilisée ou avant la maintenance. Placez et retirez doucement le bouchon d'évacuation. La douille de drainage du bac de purge risque de se déformer si elle est soumise à une force excessive.

Retirer le bouchon

1 Bouchon d'évacuation

Ne remuez pas le bouchon vers le haut et vers le bas

Enfonce le bouchon

Placez le bouchon et enforcez-le en utilisant un tournevis cruciforme

Effectuez d'abord les travaux de câblage électrique comme indiquédans "Travaux de câblage électrique" à la page 7 et la manière derégler la télécommande comme expliqué dans "Exemple de câblage et comment régler la télécommande" à la page 8.

Lorsque les travaux de cablage électrique sont terminés

Vérifiez le flux d'évacuation en mode RAFRAI'CHISSEMENT, comme indiquedans la section "Test de fonctionnement" à la page 11.

Lorsque les travaux de câblage électricne ne sont pas terminés

Retirez le couvercle du coffret électric et raccordez l'alimentation monophasée et la télécommande aux bornes. (Reportez-vous à la section "Travaux de câblage électric" à la page 7 pour l'installation/le démontage du coffret électric.) (Reportez-vous à la figure 12 et à la figure 14)

1 Couvercle du coffret électriche
2 Port de cablage de transmission
3 Port de cablage d'alimentation
4 Schema de cablage
5 Coffret électriche
6 Attache en plastique
7 Cablage de la telecommande
8 Bonier pour le cablage de transmission de l'unité
9 Câblage d'alimentation
10 Carte a circuit imprimé unité interieure 1
11 Bloc de bornes d'alimentation
12 Câblage de transmission entre unités
13 Carte a circuit imprimé unité interieure 2
14 Patin d'etanchéité long
15 Cablage

Appuyez ensuite sur le bouton d'inspection/de test Sur la télécommande. Le mode de test de l'unité est activé. Appuyez sur le bouton de selection de mode de fonctionnement pour selectionner le mode de fonctionnement du ventilateur Appuyez ensuite sur le bouton marche/arrêt la pompe d'évacuation et le ventilateur de l'unité interieure démarrent. Vérifiez que l'eau est evacuée de l'unité. Appuyez sur pour returner au premier mode.

Travaux de câblage électrique

Instructions generales

Tous les cablages sur place et les éléments doivent être installés par un technicien qualifié et satisfaire aux réglementations nationales et européennes appropriées.
N'utiliser que des câbles en cuivre.
Respectez le "schema de cablage" fixe au corps de l'unité pour racorder l'unité extérieure, les unités intérieures et la télécommande. Pour plus de détails sur l'accrochage de la télécommande, reportez-vous au "Manuel d'installation de la télécommande".
Toutlecablagedoitetreexecuetarpunélectriciagree.
Fixez le disjoncteur de protection contre les fuites à la terre et un fusible sur la conduite d'alimentation.
Un commutateur principal ou d'autres moyens de débranchement ayant une séparation de contact sur tous les pôles doit être intégré dans le câblage fixe en fonction de la législation locale et nationale correspondante.
Notez que le fonctionnement reprendra automatiquement si l'alimentation principale est coupée puis rétablie.
■ Reportez-vous au manuel d'installation fourni avec l'unité extérieure pour la taille du cable électrique d'alimentation raccordé à l'unité extérieure, la capacité du disjoncteur de fuite à la terre et du fusible et pour les instructions de cablage.
Veillez àmettreleclimatiseuràterre.

Ne pas raccorder le fil de masse aux éléments suivants:

• tuyaux de gaz: cela pourrait provoquer des explosions ou un incendie en cas de fuite de gaz.
• fils de terre du téléphone ou paratonnerres: le potentiel électrique de la terre pourrait dangereusement augmenter en cas d'orage.
• tuyaux de plomberie: sans effet de mise à la terre si des tuyaux en vinyle dur sont utilisés.

Veillez à ce que le cable de mise à la terre entre la décharge de traction et la borne soit plus long que les autres cables.
Vérifiez que la forme du cable d'alimentation ou de tout autre cable, avant son raccordement à l'unité, est conforme à celle indiquée sur cette figure.
Tous les cables qui entrent dans l'unité doivent être fixés par des attache-cables (accessoire).
Utilisez un patin d'étanchéité long (accessoire) pour bloquer l'entrée du coffret électrique comme indiquedans figure 12.

\section*{Caracteristiques electriques}

Modèle Hz Volts			Plage de tensions	Alimentation électrique
				MCA	MFA
15	50/60	220-240/220	±10%	0,4	16 A
20				0,4
25				0,4
32				0,4
40				0,8
50				0,8
63				0,9
80				1,0
100				1,5
125				2,0

MCA: intensité minimale du circuit (A)

MFA: intensité maximale des fusibles (A)

REMARQUE Pour plus de détails, reportez-vous aux "Données électriques" dans le manuel de données techniques.

Spécifications concernant les fusibles et fils non fournis

Câblage d'allentation
Modèle	Fusibles non foumls	Fil	Taille
15~125	16 A	H05VV-U3G	Codes locaux
Modèle	Fil		Taille
15~125	Fil gainé (2)		0,75-1,25 mm²

REMARQUE Pour plus de détails, reportez-vous à "Exemple de cablage" à la page 8.

Les longueurs de cablage de transmission autorisées entre les unités interieure et extérieure et entre l'unité interieure et la télécommande sont les suivantes:

1. Unité extérieure - unité intérieure: 1000 m max. (longueur totale de câblage: 2000 m)
2. Unité interieure - télécommande: 500 m max.

Exemple de câblage et comment régler la télécommande

Mode de raccordement des cables

Retirez le couvercle du coffret électrique comme illustré dans la figure figure 12 et effectuez les branchements.

1 Couvercle du coffret électrique
2 Entrée pour le câblageasse tension du coffret électrique
3 Entrée pour le cablage haute tension du coffret électrique
4 Schema de cablage
5 Coffret electrique

Precautions

1. Conformez-vous aux remarques ci-dessous lors du cablage au bornier d'alimentation.

2. Utilisez une borne à sertissure ronde pour manchon d'isolation pour le raccordement au bornier de cablage des unités. Si aucune borne n'est disponible, conformez-vous aux instructions ci-dessous.

1 Borne à sertissure ronde
2 Fixez le manchon d'iso1ation
3 Câblage

• Ne raccordez pas des fils de différents calibres à la mêmeborne d'alimentation. (Un desserage de la connexion peutprovoquer une surchauffe.)
• Lors du raccordement de fils de même calibre, raccordez-les conformément à la figure.

Utilisez le fil électrique spécifique. Raccordez fermement le fil à la borne. Verrouillez le fil sans forcer sur la borne. Serrez au couple en fonction du tableau ci-dessous.

Coupledeserrage (N· m)

Bornier de la télécommande 0,79-0,97

Bloc de jonction de l'alimentation 1,18~1,44

• Lors de la mise en place du couvercle du boitier de commande, voirlez à ne pincer aucun fil.

• Une fois tous les raccordements de cablage effectuels, comblez les ouvertures dans les orifices destinés au cablage sur le boîtier à l'aide de mastic ou de matériel d'isolement de manière à ce que les petits animaux ou la saleté ne poussent pas pénétrer dans l'unité depuis l'extérieur et occasionner des courts-circuits au niveau du boîtier de commande.

• Ne raccordez pas des fils de différents calibres à la mêmeborne de mise à la terre. Un raccord mal serré peut déterminer la protection.

• Les cordons des télécommandes et les cables connectant les unités doivent être situés à au moins 50 mm de distance de cablages d'alimentation. Si cette directive n'est pas observée, cela peut entraîner un dysfonctionnement du au bruit électrique.
• Pour le cablage de la télécommande, reportez-vous au "manuel d'installation de la télécommande" livre avec la télécommande.

REMARQUE

Le client peut selectionner la thermistance de telecommande.

1. Ne jamais connecter le cablage d'alimentation au bloc de bornes pour le cablage de transmission. Cette erreur pourrait endommager le système tout entier.

2. Utilisez uniquement les fils spécifiés et raccordez soigneusement les fils aux bornes. Veillez à ce que les fils n'exercent aucune contrainte extérieure sur les bornes. Faites en sorte que les cables soient bien ordonnés et ne génent pas le fonctionnement d'autres équipements, comme le dispositif d'enclenchement du couvercle du coffret électrique. Verifiez que le couvercle se ferme bien. Des raccordements incomplets peuvent entraîner une surchauffe et, dans le pire des cas, un choc électrique ou un incendie.

Vérifiez que le courant total du câblage croisé entre les unités interieures est d'une valeur inférieure à 12 A. Derivez la ligne à l'extérieur du bornier de l'unité conformément aux normes sur les équipements électriques, en cas d'utilisation de deux cablages d'alimentation d'un calibre supérieur à 2 mm² (Ø1,6).

La dérivation doit être gainée de manière à offrir un niveau d'isolation égal ou supérieur à celui du cable d'alimentation.

Exemple de câblage

Montez un contact et un fusible sur le cablage d'alimentation de chaque unité, comme indiqué sur la figure 16.

1 Alimentation electrique
2 Interrupteur principal
3 Câblage d'alimentation
4 Câblage de transmission
5 Contact
6 Fusible
7 Unite BS REYQ uniquement
8 Unité interieure
9 Telecommande

Example d'un système complet (3 systèmes)

Lors de l'utilisation de 1 télécommande pour 1 unité interieure (fonctionnement normal) (Reportez-vous à la figure 15)

Pour la commande groupee ou l'utilisation avec 2 télécommandes (Reportez-vous à la figure 17)

Avec unite BS (Reportez-vous à la figure 13)

1 Unité extérieure
2Unité interieure
3 Telecommande (accessoires en option)
4 Unité interieure la plus en aval
5 Pour une utilisation avec 2 télécommandes
6Unité BS

Il n'est pas nécessaire de définir une adresse d'unité interieure lors de l'utilisation de la commande de groupe. L'adresse est automatiquement définie lors de la mise sous tension.

Precautions

1. Un contact unique peut être utilisé pour alimenter les unités sur un même système. Cependant, les contacts de dérivation et les disjoncteurs de dérivation doivent être soignement sélectionnés.
2. Pour une télécommande de commande de groupe, choisissez la télécommande correspondant à l'unité interieure ayant le plus de fonctions.
3. Tout le câblage de transmission, sauf le câblage de télécommande, est polarisé et doit correspondre aux symboles des bornes.
4. En cas de commande de groupe, branche la télécommande à l'unité maître en cas de connexion au système de fonctionnement simultané (un câblage à l'unité esclave n'est pas nécessaire).
5. En cas de commande du système de fonctionnement simultané à l'aide de 2 télécommandes, effectuez un raccordement à l'unité maître (un cablage à l'unité esclave n'est pas nécessaire).
6. Verifiez que le cablage est bien connecté à l'unité maître en cas d'utilisation d'un système simultané de type multiple en commande de groupe.
7. Ne raccordez pas les équipements aux tuyaux de gaz, aux tuyaux d'eau, aux paratonnerres ou aux fils de terre du téléphone. Une mise à la masse incorrecte pourrait entrainer un choc électrique.

Réglage sur site

Le réglage sur site doit être effectué sur la télécommande, en fonction des conditions d'installation.

Il est possible de modifier le réglage en changeant le "numéro du mode", le "premier numéro de code" et le "deuxieme numéro de code".
Pour le réglage et le fonctionnement, reportez-vous à la section "Réglages sur site" dans le manuel d'installation de la télécommande.

Résumé des réglages sur site

Numéro de mode (remarque 1)	1er numéro de code	Description du réglage		Deuxieme numéro de code (remarque 2)
				01 02 03	04
10(20)	0	Encrassement du filtre - Lourd/Léger = Réglage de l'aff-charge du temps entre 2 indications de nettoyage de filtre. (Lorsque l'encrassement est important, le réglage du temps entre 2 indications de nettoyage de filtre peut être divise par deux.)	Filtre très longue durée	Léger	±10000 heures	±5000 heures	—
			Filtre longue durée	±2500 heures	±1250 heures
			Filtre standard	±200 heures	±100 heures
	2	Sélection du capteur de thermostat	Utilissez à la fois le capteur de l'unité (ou le capteur à distance, le cas échéant) ET le capteur de la télécommande. (Voir remarques 5+6)	Utilissez le capteur de l'unité uniquement (ou le capteur à distance, le cas échéant). (Voir remarques 5+6)	Utilisiez unilquèment le capteur de la télécom-mande. (Voir remarques 5+6)	Utilisiez unilquèment le capteur de la télécom-mande. (Voir remarques 5+6)	—
	3	Réglage de l'affchage du temps entre 2 indications de nettoyage de filtre	Écran Ne pas affichier	—	—
	6	Capteur du thermostat dans la commande de groupe	Utilissez le capteur d'aff-uniquement (ou le capteur à distance, le cas échéant). (Voir remarque 6)	Utilissez à la fois le capteur de l'unité (ou le capteur à distance, le cas échéant) ET le capteur de la télécom-mande. (Voir remarques 4+5+6)	—	—
12(22)	0	SignaI de sortie X1-X2 du kit KRP-1B CCI en option	Thermostat-marcho + marcho com-préseur	—	Fonctionnement	Dys-fon-cbonnement
	1	MARCHEJA RARRÉT de l'entrée depuis l'extérieur (entree T1/T2) = réglage lorsque MARCHÉ/ARRÉT forcé doit être opérée depuis l'extérieur.	ARRÉT forcé	Fonctionnement-MARCHÉ/ARRÉT	—	—
	3	Réglage du ventilateur pendant ARRÉT thermostat en mode chauffage	LL	Réglage de la vitesse	ARRÉT (voir remarque 3)	—
	4	Commutation automatique du différentiel	0°C 1°C 2°C			3°C (voir remarqu'ue 7)
	5	Redémarrage automatique après coupure de courant	Désactifé Activé	—	—
	9	Maitre rafraîissement/chau-fage fixe	Désactifé Activé	—	—
15(25)	3	Fonctionnement de la pompé d'évacuation + verrouillage humidificateur	Equipé	Non équipé	—	—

Remarque 1: Le régîage est effectué en mode groupe mais si le nombre de mode entre parenthèses est sélectionné, les unités interieures peuvent également être régîées individuillément.
Remarque 2 : Les reglages usine du deuxieme numero de code sont indiques sur fond gris.
Remarque 3: Utilisez unicoulement en association avec un capteur à distance en option ou lorsque le réglage 10-2-03 est utilisé.
Remarque 4: Si la commande de groupe est selectionné et que la télécommande doit être utilisée, alors reglez 10-6-02 & 10-2-03.
Remarque 5: Siles régliages 10-6-02 + 10-2-01 ou 10-2-02 ou 10-2-03 sont effectuels en même temps, alors les régliages 10-2-01, 10-2-02 ou 10-2-03 sont prioritaires.
Rémarque 6: Si les réglages 10-6-01 + 10-2-01 ou 10-2-02 ou 10-2-03 sont effectuels en même temps, alors le réglage pour le raccordement de groupe 10-6-01 est prôtaire et, pour un raccordement individuel, les réglages 10-2-01, 10-2-02 ou 10-2-03 sont prôtraitres.
Remarque 7:Autres regles de températures de commutation automatique du différencel. Deuxieme numero de code 05 4°C

06
07
08

Réglages de la pression statique externe

Les réglages pour la pression statique externe peuvent s'effectuer de 2 manières:

Utilisation de la fonction de réglage automatique du flux d'air

Le réglage automatique du flux d'air correspond au volume d'air évacué qui a été régèle automatiquement sur la quantité nominale.

1 Veillez a effectuer un essai avec un serpentin sec.

Si le serpentin n'est pas sec, faites fonctionner l'unité pendant 2 heures uniquement avec le ventilateur pour secher le serpentin.

2 Vérifiez que le câblage d'alimentation vers l'unité de climatisation est terminé ensemble avec l'installation de conduite.

Si une vanne de fermeture est installée dans l'unité de climatisation, voirlez à ce qu'elle soit ouverte.

Vérifiez également si le filtré à air est fixé correctement sur le passage de l'air du côte de l'aspiration d'air de l'unité de climatisation.

3 S'il y a plus d'une entree et sortie d'air, reglez les vannes de maniere à ce que le taux de flux d'air de chaque entree et sortie d'air soit conforme au taux de flux d'air désigné.

Veillez à ce que l'unité de climatisation se trouve en mode de fonctionnement ventilateur. Appuyez et réglez la touche de réglage du flux d'air sur la télécommande pour changer le taux du flux d'air vers H ou L.

4 Reglage automatique du flux d'air.

Lorsque l'unité de climatisation tourne en mode de fonctionnement ventilateur, effectuez les étapes suivantes:
- arrêtez l'unité de climatisation,
- passesau mode de réglage local,
- Sélectionnez le mode numéro 21 (ou 11 en cas de réglage de groupe),
- réglez le premier numéro de code sur "7",
- réglez le deuxième numéro de code sur "03".

Repassez au mode de fonctionnement normal après avoir effectué ces réglages et appuyez sur le bouton de fonctionnement MARCHÉ/ARRÉT. Le témoin de fonctionnement s'allume et l'unité de climatisation démarre le fonctionnement du ventilateur pour le réglage automatique du flux d'air.

Ne réglez pas les vannes pendant le fonctionnement du ventilateur pour le réglage automatique du flux d'air.

Après 1 à 8 minutes, l'unité de climatisation s'arrête automatiquement de fonctionner lorsque le fonctionnement du ventilateur pour le réglage automatique du flux d'air a été exécuté, et le témoin de fonctionnement s'éteint.

Numéro de mode	1er numéro de code	2ème numéro de code	Réglage
11 (21) 7		01	Le réglage du flux d'air est régle sur ARRÉT
		02 Fin du réglage du flux d'air
		03 Début du réglage du flux d'air

5 Lorsque l'unité de climatisation s'est arrêtée, vérifie sur une unité interieure si le nombre du deuxième code du mode supérieur 21 est régle sur "02".

Si l'unité de climatisation ne s'arrête pas de fonctionner ou si le nombre du deuxième code n'est pas "02", repêzez l'étape 4.

Si l'unité extérieure n'est pas allumée, l'affichage sur la télécommande montrera "LH" ou "LH" (reportez-vous à "Test de fonctionnement" à la page 11). Toutefois, vous pouvez continuer à régler cette fonction, car ces messages ne s'appliquent qu'aux unités extérieures.

Après avoir reglé cette fonction, veillez à allumer l'unité extérieure avant d'effectuer le fonctionnement d'essai sur l'unité extérieure.

En cas de tout autre affichage d'erreur sur l'affichage de la télécommande, reportez-vous à "Test de fonctionnement" à la page 11 et au manuel d'utilisation de l'unité extérieur. Vérifie le point défectueux.

Si la pression statique externe est supérieure à 100 Pa, n'utilise pas la fonction de réglage automatique du flux d'air.
S'il n'y a pas de changement après le réglage du flux d'air dans les voies de ventilation, veillez à effectuer de nouveau le réglage automatique du flux d'air.
- Contactez le distributeur s'il n'y a pas de changement après avoir effectué l'ajustement du flux d'air dans les voies de ventilation, après avoir effectué le fonctionnement d'essai de l'unité extérieure ou lorsque l'unité de climatisation est déplacee vers un autre endroit.
En cas d'utilisation de ventilateurs auxiliaires, d'une unité de traitement d'air extérieure ou d'un HRV par conduite, n'utilise pas le contrôle de réglage automatique du flux d'air avec une télécommande.
En cas de modification des voies de ventilation, effectuez à nouveau le réglage automatique du flux d'air comme décrit ci-dessus à partir de l'étape 3.

Utilisation de la commande à distance

Vérifiez sur une unité interieure si le deuxième code du mode numéro 21 est régle sur "01" (= réglage d'usine). Modifiez le deuxième code selon la pression statique externe de la conduite à raccorder comme indiquedans le tableau 2.

REMARQUE

Le nombre du deuxième code est régé sur "01" par défaut.

Tableau 2

Numéro de mode	1or numéro de code	Zémo numéro de code	Pression statique exter (Pa)
			FXSQ
			15	20	25	32	40	50	63	80	100	125
13(23)	6	01	30	30	30	30	30	30	40	50
		02	-	-	-	-	-	-	-	-	-	-
		03	30	30	30	30	30	30	-	-	-
		04	40	40	40	40	40	40	40	-
		05	50	50	50	50	50	50	50	50
		06	60	60	60	60	60	60	60	50
		07	70	70	70	70	70	70	70	70
		08	80	80	80	80	80	80	80	80
		09	90	90	90	90	90	90	90	90
		10	100	100	100	100	100	100	100	100	100	100
		11	110	110	110	110	110	110	110	110	110	110
		12	120	120	120	120	120	120	120	120	120	120
		13	130	130	130	130	130	130	130	130	130	130
		14	140	140	140	140	140	140	140	140	140	140
		15	150	150	150	150	150	150	150	150	150	150

Commande via 2 télécommandes (commande de 1 unité interieure par 2 télécommandes)

En cas d'utilisation de 2 télécommandes, l'une doit être régée sur "PRINCIPAL", l'autre sur "SECONDAIRE".

COMMUTATION PRINCIPAL/AUX

■ Insérez un tournevis plat dans le renforcementitué entre le haut et le bas de la télécommande et, en agissant sur 2 points, soulevez le haut. (Reportez-vous à la figure 18)

(La carte à circuits imprimés de la télécommande est fixée à la partie supérieure de la télécommande.)

Faites passer la commutation principale/secondaire sur l'une des deux cartes à circuits imprimés sur "S". (Reportez-vous à la figure 19)

(Laissez le contact de l'autre télékomande sur "M").

1 CCI de telecommande
2 Reglage usine
3 Seule une télécommande doit être modifiée

Contrôle par ordinateur (arrêt forcé et fonctionnement marche/arrêt)

1 Spécifications du câblage et câblage

• Raccordez l'entrée de l'extérieur aux bornes T1 et T2 du bloc de bornes (telecommande vers cablage de transmission).

Spécifications de câblage	Câble ou cordon en vinyle gainé (2 fils)
Manifold de	0,75-1,25 mm²
Longueur Maximum 100 m
Borne externe Contact	qui permet de garantir la charge minimale applicable de 15 V c.c., 10 mA

2 Mise en action

• Le tableau suivant explique "l'arrêt force" et le "fonctionnement marche/arrêt" en réponse à l'entrée A.

Arrêt forcé fonctionnement marche/arrêt
L'entrée "marche" entraine l'arrêt du fonctionnement	entree arrêt → marche: met l'unité en fonctionnement (impossible par le biais des télécommandes)
L'entrée "arrêt" active la commande	entree marche → arrêt: met l'unité à l'arrêt par le biais de la télécommande

3 Sélection de l'arrêt force et du fonctionnement marche/arrêt

• Mettez l'unité sous tension et seLECTIONnez le mode de fonctionnement à l'aide de la télécommande.
• Réglez la télécommande en mode de réglage sur site. Pour plus de détails, reportez-vous au chapitre "Réglage sur site" sur le manuel de la télécommande.
• En mode de réglage sur site, Sélectionnez le mode 12 puis réglez le premier numéro de code sur "1". Puis réglez le deuxième numéro de code (position) sur "01" pour l'arrêt forcé et sur "02" pour le fonctionnement marche/arrêt. (arrêt forcé en réglage usine.) (Reportez-vous à la figure 20)

1 2ème número de code
2 Numéro de mode
3 1er numero de code
4 Mode de réglage sur site

Commande centralisée

Pour une commande centralisée, il est nécessaire de désigner le numéro de groupe. Pour plus de détails, reportez-vous au manuel de chaque télécommande en option pour une commande centralisée.

Installation du panneau de decoration

Reportez-vous au manuel d'installation fourni avec le panneau de décoration.

Après installation du panneau de decoration, vérifie qu'il n'y a pas d'espace entre le corps de l'unité et le panneau de decoration.

Test de fonctionnement

Reportez-vous au manuel d'installation de l'unité extérieur.

Le témoin de fonctionnement de la télécommande se mettra à clignoter si une erreur survient. Vérifiez le code d'erreur sur l'affchage à cristaux liquides pour identifier le problème.

Code d'erreur	Signification
R8	Erreur au niveau de l'alimentation électrique de l'unité intérieure
C1	Erreur de transmission entre la CCI de l'entrainment du ventilateur et la CCI du dispositif de régulation de l'unité intérieure
C5	Association incorrecte de la CCI de l'entrainment du ventilateur de l'unité intérieure ou échec du réglage du type de CCI de contrôle
U3	Le test de fonctionnement de l'unité intérieure n'est pas terminé

Si les éléments du tableau suivant s'affichent sur la télécommande, il est possible qu'il y ait un problème au niveau du cablage ou de l'alimentation électrique. Vous nevez donc vérifier de nouveau le cablage.

Code d'erreur	Signification
A	Il y a un court-circuit au niveau des bornes d'arrêt forcé (T1, T2)
UH ou UH	- L'unité extérieure est hors tension - Le cable d'alimentation électrique de l'unité extérieure n'est pas branché - Câblage de transmission ou d'arrêt forcé incorrect
aucun affichage	- L'unité interieure est hors tension - Le cable d'alimentation électrique de l'unité interieure n'est pas branché - Câblage de transmission, câblage d'arrêt forcé ou câblage de la télécommande incorrect

Entretien

Attention

Seul du personnel qualifié est autorisé à assurer la maintenance.
Avant d'acceder aux dispositifs de raccordement, tous les circuits d'alimentation doivent etre mis hors circuit.
N'utilisez pas d'eau ou d'air à plus de 50°C pour nettoyer les filtres à air et les panneaux extérieurs.
Lors du nettoyage de I'échangeur de chaleur, veillez à retarder le coffret électricque, le moteur du ventilateur, le chauffage électricque auxiliaire et la pompe d'évacuation. L'eau ou un détergent pourrait déterminer l'isoaction des composants électricques et ces composants pouraient être grillés.
Si l'alimentation principale est sur arrêt pendant le fonctionnement, un redémarrage automatique a lieu lorsque l'alimentation est rétable.

Comment nettoyer le filtré à air

Nettoyez le filtre à air quand l'affichage mentionne " "TEMPS DE NETTOYER LE FILTRÉ À AIR).

Augmentez la fréquence de nettoyage si l'unité est installée dans une piece où l'air est extrémement contaminé.

Si la poussière devient impossible à nettoyer, changez le filtré à air. (Filtre à air de rechange en option.)

1 Ouvrez la grille d'aspiration. (Uniquement pour l'aspiration par le bas.) Faites glisser simultanément les deux boutons comme indiqué, puis tirez-les vers le bas.

Si des chaînes sont presents, détachez-les.

2 Deposez les filtres a air.

Déposez les filtres à air en tirant leur tissu vers le haut (aspiration par l'arrière) ou vers le bas (aspiration par le bas).

aspiration par le bas

3 Nettoyez le filtré à air.

Utilisez un aspirateur (A) ou lavez le filtre a air a I'eau (B).

(A) Utilisation d'un aspirateur

(B) Lavage à l'eau

Lorsque le filtré à air est très encrassé, utilisez unerosse douce et du détergent neutr.

Essuyez I'eau et faites secher a I'ombre.

4 Fixez le filtré à air.

aspiration par le bas

Alignez les deux supports de suspension et appuyez sur les deux attaches pour les remettre en place (tirez sur le tissu si nécessaire).
Vérifiez que les quatre suspensions sont fixées.

5 Fermez la grille d'entrée d'air. (Uniquement pour l'aspiration par le bas.)

Reportez-vous à l'objet 1.

6Après mise sous tension, appuyez sur le bouton de REINITIALISATION DU FILTRE.

L'affiche "TEMPS DU NETTOYAGE DU FILTRÉ À L'AIR" disparait.

Comment nettoyer la sortie d'air et les panneaux extérieurs

Nettoyez à l'aide d'un chiffon doux.
Si des taches sont difficiles à enlever, utilisez de l'eau ou un détergent neutre.
Nettoyez la grille d'entree d'air une fois celle-ci fermée.

REMARQUE

N'utilise pas d'essence, de benzene, de dissolvant, de poudre à polar ou d'insecticide liquide. Cela peut provoquer des décolorations ou des déformations.

Ne pas mouiller l'unité intérieure. Cela pourrait provoquer un choc électrique ou un incendie.

Démarrage après un arrêt prolongé

Vérifiez les points suivants:

Vérifiez que les entrées et sorties d'air ne sont pas obstruées. Retirez toute obstruction.
Vérifiez que la terre est raccordée.

Nettoyez le filtré à l'air et les panneaux extérieurs.
Apre'soavirnettoyélefiltratlaireveilzealetarracher.

Mettez l'interrupteur principal d'alimentation sous tension.

L'affichage du panneau de commande est visible lorsqu' l'alimentation est sous tension.
Afin de protégé l'unité, mettez l'interrupteur principal d'alimentation sous tension au moins 6 heures avant le fonctionnement.

Que faire avant l'arrêt du système pendant une période prolongée

Faites fonctionner la VENTILATION pendant une demi-journée et sechez l'unité.

■ Reportez-vous au manuel d'utilisation de l'unité extérieur.
Mettez hors tension
Lorsque l'interrupteur principal d'alimentation est sur marche, quelques watts d'électricité sont utilisés même si le système ne fonctionne pas.
L'affichage de la télécommande est eteint lorsque l'interrupteur principal est a I'arrêt.

Consignes pour la mise au rebut

Le démantélement de l'appareil ainsi que le traitement du réfrigerant, de l'huile et d'autres composants doivent être effectuels en accord avec les réglementations locales et nationales en vigueur.

Scheme de cablage

CABLAGE SUR SITE BLK:NOIR PNK:ROSE

CONNECTEUR BLU:BLEU RED:ROUGE

SERRE-FILSRBN:MARRONWHT:BLANC

GRN: VERT YLW: JAUNE

ORG:ORANGE

A1P . CARTE DE CIRCUIT IMPRIMÉ

A2P . CARTE DE CIRCUIT IMPRIME (VENTILATEUR)

C1............CONDENSATEUR

C105. CONDENSATEUR

DS1. SELECTEUR

F1U FUSIBLE (T, 3,15 A, 250 V)

F2U FUSIBLE (T, 5 A, 250 V)

F3U FUSIBLE (T, 6,3 A, 250 V)

HAP. VOYANTS LUMINEUX

K1R RELAIS MAGNETIQUE

L1R. RÉACTEUR

M1F MOTEUR (VENTILATEUR INTÉRIEUR)

M1P.... MOTEUR (POMPE DE DRAINAGE)

PS ALIMENTATION DE COMMUTATION

Q1DI DISJONCTEUR DE PROTECTION CONTRE LES FUIITES A LA TERRE

R1. RÉSISTANCE (CAPEUR COURANT)

R2. RÉSISTANCE (CAPTEUR COURANT)

REMARQUE 1. N'UTILISEZ QUE DES CONDUCTeurs EN CUIVRE.

1. LORS DE L'UTILISATION DE LA TELÉCOMMANDE CENTRALE, REPORTEZ-VOUS AU MANUEL DE RACCORDEMENT À L'UNITE.
2. EN CAS DE RACCORDEMENT DES FILS D'ENTREE DEPUIS L'EXTÉRIEUR, LES MODES DE FONCTIONNEMENT "ARRÉT" FORCE OU COMMANDE "MARCHE/ARRÉT" PEUVENT ÉTRE SELECTIONNÉS VIA LA TÉLÉCOMMANDE. REPORTEZ-VOUS AU MANUEL D'INSTALLATION POUR PLUS DE DÉTAILS.
3. REPORTEZ-VOUS AU MANUEL D'INSTALLATION.

Inhoud Pagina

2 Extraiga los filtros de aire.

4 Coloque el filtro de aire.

Confirme lo suiviente:

DS1...CONMUTADOR SELECTOR

F1U. FUSIBLE (T, 3,15 A, 250 V)

F2U. FUSIBLE (T, 5 A, 250 V)

F3U. FUSIBLE (T, 6,3 A, 250 V)

HAP LUCES INDICADORAS

K1R. .RELE MAGNETICO

L1R. REACTOR

M1F.........MOTOR (VENTILADOR INTERIOR)

M1P . MOTOR (BOMBA DE DRENAJE)

DS1. AIAKONTH EINAOH

F1U AΣΦAΛΕΙΑ (T, 3,15 A, 250 V)

F2U A A EIA (T, 5A, 250 V)

F3U AΣΦAΛEIA (T, 6, 3 A, 250 V)

HAP. ENDEIKTIKEAYXNIE

K1R .MAFNTIKO PEAE

L1R. ANTIAPASTHPA

M1F....MOTEP (EΣΩTEPIKO Σ ANEMIΘTHPA Σ)
