FXSQ15A2VEB - Airconditioning DAIKIN - Gratis gebruiksaanwijzing en handleiding

Producttype	Plafondcassette airconditioning (binnenunit voor VRV-systeem)
Merk	Daikin
Model	FXSQ15A2VEB
Koelmiddel	R410A (GWP 1975)
Elektrische voeding	220-240 V, 50/60 Hz, enkelfasig
Minimale circuitstroom (MCA)	0,4 A
Maximale zekeringstroom (MFA)	16 A
Afmetingen plafondopening (L x B)	550 x 588 mm
Instelbare externe statische druk	Tot 150 Pa (afhankelijk van instelling)
Hoofdfuncties	Koeling, verwarming (met warmtepomp), ventilatie, automatische luchtstroomregeling, bekabelde of draadloze afstandsbediening (optioneel)
Onderhoud en reiniging	Luchtfilter wasbaar met water of stofzuiger; filterreinigingsindicator; reiniging van de warmtewisselaar door gekwalificeerd personeel
Veiligheid	Aardlekschakelaar, zekeringen (T 3,15 A / 5 A / 6,3 A), noodstop via externe ingang, automatische herstart na stroomuitval
Onderdelen en repareerbaarheid	Reserveonderdelen beschikbaar via Daikin-netwerk; vervangingsluchtfilter optioneel; afstandsbediening optioneel
Algemene informatie	Installatie en onderhoud door erkende technicus; conform EN378; geluidsniveau < 70 dB(A)
Meegeleverde accessoires	Metalen bevestiging, afvoerslang, ringen, afdichtingsringen, isolatie, installatiehandleiding

Veelgestelde vragen - FXSQ15A2VEB DAIKIN

Welk type koelmiddel gebruikt de FXSQ15A2VEB?

De FXSQ15A2VEB gebruikt het koelmiddel R410A met een aardopwarmingsvermogen (GWP) van 1975.

Hoe reinig ik het luchtfilter?

Reinig het filter met een stofzuiger of door het met water te wassen met een neutraal reinigingsmiddel. Laat het in de schaduw drogen voordat u het terugplaatst. Druk na reiniging op de resetknop van het filter.

Wat te doen bij een foutcode op de afstandsbediening?

Raadpleeg de handleiding om de code te identificeren: bijvoorbeeld R8 = voedingsfout binnenunit, C1 = transmissiefout, UH = buitenunit spanningsloos. Neem indien nodig contact op met een technicus.

Kan er een draadloze afstandsbediening worden geïnstalleerd voor dit model?

Ja, er kan een optionele draadloze afstandsbediening worden gebruikt. De afstand tussen de afstandsbediening en de binnenunit moet voldoende zijn om interferentie van TL-lampen te voorkomen.

Hoe stel ik de externe statische druk in?

De externe statische druk wordt ingesteld via de afstandsbediening in de installatiemodus (modus 13/23, 1e code 6, 2e code afhankelijk van gewenste druk). Er is ook een automatische luchtstroomregeling.

Wat is de maximale opvoerhoogte van de afvoerpomp?

De afvoerpomp kan water tot een hoogte van 625 mm opvoeren. De aanbevolen hoogte is 300 mm om het geluid te verminderen.

Wat te doen voor een lange stilstandperiode?

Laat de unit een halve dag in de ventilatiestand draaien om de binnenkant te drogen, schakel daarna de hoofdschakelaar uit.

Hoe voer ik een noodstop van buitenaf uit?

Sluit een droogcontact aan op de klemmen T1 en T2 van de transmissieaansluiting. Stel de afstandsbediening in op modus 12, 1e code 1, 2e code 01 (noodstop) of 02 (aan/uit).

Welke voorzorgsmaatregelen zijn er bij het solderen van koelmiddelleidingen?

Laat tijdens het solderen stikstof met 0,02 MPa door de leidingen stromen om oxidatie te voorkomen. Gebruik materiaal dat geschikt is voor R410A.

Hoe test ik de werking na installatie?

Zet de unit aan in de koelmodus en controleer de waterafvoer. Als er een foutcode verschijnt (bijv. U3), is de functionele test niet voltooid. Raadpleeg de handleiding van de buitenunit.

GEBRUIKSAANWIJZING FXSQ15A2VEB DAIKIN

Installatiehandleiding en gebruiksaanwijzing VRV-airconditioningsysteme

Vooraleer te monteren. 1

Belangrijke informatie over het gebruekte koelmiddel 2

Installatieplaats selecteren 3

De installmentie voorbereiden 3

Installatie binnenunit 4

De leiding monteren 4

De koelledingen aansluten. 5

Het aanleggen van de afvoerleidingen 6

Elektrische bedrading aanleggen 7

Voorbeeld bedrading en het instellen van de afstandsbediening .... 8

Voorbeeld bedrading 9

Lokale instelling. 9

Het sierpaneel monteren 11

Proefdraaien 12

Onderhoud. 12

Vereisten voor verwijdering 13

Bedradingsschema. 14

LEES DEZE INSTRUCTIES ZORGVULDIG VOOR DE INSTALLATIE. BEWAAR DEZE HANDLEIDING OP EEN PLAATS WAAR U ZE KUNT TERUGVINDEN VOOR LATERE NASLAG.

EEN VERKEERDE INSTALLATIE OF BEVESTIGING VAN APPARATUUR OF TOEBEHOREN KAN EEN ELEKTRISCHE SCHOK, KORTSLUITING, LEKKEN, BRAND OF ANDERE SCHADE AAN DE APPARATUUR VEROORZAKEN. LAAT DAAROM UI TSLUITEND DAIKIN-TOEBEHOREN DIE SPECIAAL ONTWORPEN ZIJN VOOR GEBRUIK MET DE APPARATUUR MONTEREN DOOR EEN VAKMAN.

RAADPLEEG BIJ TWIJFEL OVER DE INSTALLATIEPROCEDURES OF HET GEBRUIK ALTIJD UW DAIKINVERDELER VOOR ADVIES EN INFORMATIE.

De Engelse tekst is de oorspronkelijke versie. Andere talen zich vertalingen van de oorspronkelijke instructies.

De montage moet door een erkende technicusuitgevoerd worden.

Gebruik de juiste materialen en voer de installmente uit overeenkomstig de geldende landelijk en internationale voorschriften.

Vooraleer te monteren

Laat de unit in zich verpakking tot u de installmentieplaats hebt bereikt. Als uitpakken onvermijdelijk is, gebruik dan een stuk zacht materiaal of beschermende platen in combinatie met een touw bij het opheffen om Beschadiging van of krassen op de unit te voorkomen.
Bij het uitpakken van de unit of bij het verplaatsen van de unit na het uitpakken, moet u de unit opheffen aan de ophangbeugel zonder drukuit te oefenen op andere delen, met name niet op de koelmiddelledingen, afvoerleidingen en andere harsonderden.
Zie de installmentehandelieiding van de buitenunit voor items die nicht in deze handleiding beschreiben worden.
Voorichtig met koelmiddel van reeks R410A:
De aansluitbare buitenunits要去en uitsluitend voor R410A zijn ontworpen.
Plaats geen voorwerpen in de directe nabijheid van de buitenunit en zorg er voor dat bladeren of andere overblijfselen zich Niet rond het apparaat ophopen.
Bladeren trekken keine dieren aan die in de unit kunden binnendringen. In de unit kunden dergelijke dieren storingen, rook of brand veroorzaken wonneer ze in contact komen met elektrische onderdelen.

Voorzorgsmaatregelen

■ Installee en gelebruik de unit nicht in ruimten die in het onderstaande worden beschreiben.

• Plaatsen waar minerale olie, oliedamp of een olienevel aanwezig is, zoals in keukens. (Daardoor hunnen kunststof onderdelen aangetast worden.)
• Waar agressieve gassen, zoals zwaveldamp, aanwezig zich. (Daardoor+kopenkoperlenleidingen en soldeerverbindingen corroderen.)
  -Ruimtenaarinontbrandbaregassenwordengebruikt,zoals verfverdunneren benzine.
• Waar machines staan die elektromagnetische golvenereren. (Het besturingsystem kan verstoord worden.)
• Wonneer de lucht een hoog zoutgehalte heeft, bijvoorbeeld vlakbij zee, en wonneer er grote spanningswisselingen zijn, zoals in een fabriek. Hetzelfde geldt voor voertuigen en schepen.

■ Installee accessoires nicht rechtsstreeks op de behuizing. Boorgaten in de behuizing{kunnen elektrische draden beschadigen en dientengevolge brand peroorzaken.
Dit toestel is nicht bedoeld voor gebruik door Personen, inclusief kinderen, met verminderde fysiexe, zintuiglijke of mentale möglichkheden, of met een gebrek aan ervaring en kennis, tenzij zij onderricht zich in het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veilighheid.
Zie erop toe dat kinderen nicht met het apparatus spelien.
Dit apparatusaat is bedoeld om in werkplaatsen, in de lichte industrien en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel, door nicht gespecialiseerde Personen.
Het geluidsdrukniveau is minder dan 70 dB(A).

Accessoires

Controleer of de volgende accessoires bij uw unit+zijn inbegrepen.

Metalen klem 1 stuk	Afvoerslang 1 stuk	Pakkingring voor ophangbeugel 8 stuks	1 2 Afsluitplaat middelgroot 2 stucks
Grote afluitplaat 1 stuk	Fittingisolatie voor waterleidingen 1 stuk aar gasleidingen 1 stuk	Lange afdichting 2 stucks	Installatie- handlelding en gebruiksaanwijzing
Schroeven voor leidingflenzen 1 setje 40 stucks.			4 draadbinders

Schroeven voor het vastzetten van panelen zijn bevestigd aan het luchtinlaatpaneel.

Optionele accessoires

Er zich twee soorten afstandsbedieningen: met draad en draadloos. Selecteer een afstandsbediening na overleg met de klant en installer de afstandsbediening op een geschikte plaats. Raadpleeg catalogi en technische documentatie om een geschikte afstandsbediening te selecteren.
■ Wanner u de onderaanzuiig ingalleert: luchtinlaatpaneel en doekaansluiting voor het luchtinlaatpaneel.

Besteedijdens installmente extra aandacht aan de volgende punten en inspecteer na het voltooien van de installmente

Vink √ aan na controle
■	Is de binnenunit slevig gemonteerd? Als de apparaten loskomen, können ze trillingen of lawaai veroorzaken.
■	Is de gaslektest goed uitgevoerd? Er kan onvoldoende gekoeld of verwarmd worden.
■	Is de unit volledig geisoleerd en gecontroleerd op luchtlekken? Er kan condenswater gaan druppen.
■	Stroomt de afvoer goed door? Er kan condenswater gaan druppen.
■	Komt de voedingsspanning overeen met de spanning die op de kenplaat staat? Er kunnen storingen optreden of componenten+kunnen doorbranden.
■	Zijn de bedrading en de buizen goed aangelegd? Er kunnen storingen optreden of componenten+kunnen doorbranden.
■	Is de unit goed geaard? Gevaar op elektrische schrokken.
■	Voldoet de bedrading aan de specificaties? Er kunnen storingen optreden of componenten+kunnen doorbranden.
■	Worden de luchtinlaat de de luchtuitlaat van de binnen- of buitenunit Niet geblokkeerd? Er kan onvoldoende gekoeld of verwarmd worden.
■	Is de lengte van de koelleidingen en de lading van het aanvullende koelmiddel genoteerd? De lading van het koelmiddel in het systeme kan maybeijk niet goed worden bepaald.
■	Zijn de luchtfilters goed bevestigd (bij installmentie met leiding achteraan)? Onderhoud van de luchtfilters kan onmogelijk+zijn.
■	Is de exter steatische druk ingesteld? Er kan onvoldoende gekoeld of verwarmd worden.

Opmerkingen voor de installmenteur

Lees deze handleiding zorgvuldig door om een correcte installation te waarborgen. Vergeet Niet de klant te tonen hoe hij of zij het system op de juiste manier kan bedieren door hem of haar de meegeleverde gebruksaanwijzing van de binnenunit te tonen.
Leg de klant uit welk system op locatie is geinstalleer. Zorg ervoor de juiste installmentespecificaties in te vullen in het hoofdstuk "Wat te doeen voor het gebruik" in de gebruiksanawijzing van de buitenunit.

Belangrijke informatatie over het gebruikte koelmiddel

Dit product bevat fluorhoudende broeikasgassen die onder het Kyoto-protocol vallen.

Koelmiddeltype: R410A

GWP(1)waarde: 1975

(1) GWP = Global Warming Potential (globaal opwarmingspotentieel)

Afhankelijk van de Europese of lokale wetgeving kuren periodieke inspecties voor koelmiddellekken zijn vereist. Neem voor meer informatie contact op met uw lokale leverancier.

Installatieplaats selecteren

(Zie afbeelding 1 en afbeelding 2)

1 Selecteer een plaatsvoor de montage die aan de volgende voorwaarden voldoet en die tevens de goedkeuring van uw klant draagt.

• Waar de lucht optimaal kan circuleren.
• Waar doorgang van de lucht Niet geblokkeerd worden.
• Waar condensatewater gemakkelijk kan worden afgevoerd.
• Waar het systeemplafond geen merkBare helling heeft.
• Waar voldoende ruimte voor onderhoud en service kan worden gewaarborgd.
• Waar geen gevaar voor lekkage van ontvlambare gassen bestaat.
• De apparatuur is nicht bedoeld voor gebruik in een omgeving waar ontploffingsgevaar is.
• Waar het buizenwerk tussen de binnen- en butenunits binnen de voorgeschreven limiet blijft. (Raadpleeg de montagehandleiding van de butenunit.)
• Houd de binnenunit, buitenunit, voedingskabels en de besturingsbedrading op tenminste 1 meter afstand van televisionietoestellen en radio's. Dit is om beeldstoring en bijgeluiden in deze elektrische apparaten te voorkomen. (Een afstand van 1 meter kan afhankelijk van de omstandigheden waarbij de elektrische golf worden geprodueer, onvoldoende zichn om storing te voorkomen.)
• Wonneer de draadloze afstandsbedieningskit worden geinstalleerd, kan de afstand+tussen de draadloze afstandsbediening en de binnenunit minder zich als er TL-lampen zich die in de kamer elektrisch worden gestart. De binnenunit moet zo ver möglichk uit de buurt van TL-lampen worden geinstalleerd.
• Plaats geen voorwerpen die gevoelig zijn voor vocht, direct onder de binnen- of buitenunits. Onder bepaalde omstandigheden kan condensvorming op de hoofdunit of de koelmiddelseidingen, vuil in het luchtfilter of een verstopte afvoer waterlekkage verroorzaken, waardoor het betreffende voorwerp verruild of defect kan raken.

2 Monteer een beveiligingsrooster voor de luchtzaanzuiging en de luchtuitlaat om te voorkomen dat iemand de ventilatorschoopen of de warmtewisselaar zou aanraken.

De bescherming moet voldoen aan de Europese en nationale voorschriften ter zake.

3 Gebruik ophangbauten voor de montage. Controller of het plafond sterk genoeg is om het gewicht van de binnenunit te kuren dragen. Als er een risico is, verstevig dan het plafond alvorens de unit te monteren.

1 Ruimte voor onderhoud
2 Afvoerleiding
3 Opening bedrading elektrische voeding
4 Opening transmissiebedrading
5 Onderhoudsaflaatuiitlaat
6 Gasleiding
7 Vloeistofleiding

De installmentie voorbereiden

1 Verband:tussen deplafondopening en de unit en deplaats van de ophangbout. (Zie afbeelding 5)

Model A (mm) B (mm)

15~32 550 588

40~50 700 738

63~80 1000 1038

100~125 1400 1438

1 Binnerunit
2 Leiding
3 Afmelingen plaats ophangbout (x4)
4 Afstand plaats ophangbout

Kies voor de installmentie een van de onderstaande möglichkheden.

Standaard achteraanzuiging (Zie afbeelding 6a)

1 Plafondoppervlaik
2 Plafondopening
3 Onderhoudstoegangspaneel (optionel accessoire)
4 Luchtfilter
5 Luchtinaatleiding
6 Opening leidingonderhoud
7 Verwisselbareplaat

Installatie met leiding anschter en leidingonderhoudsopening (Zie afbeelding 6b)

Installatie met leiding anschter zonder ledingonderhoudsopening (Zie afbeelding 6c)

OPMERKING

Voor de installmentie van de unit (in geval van installmentie met leiding, maar zonder leidingonderhoudsopening): wijzig de positie van de luchtfilters.

1 Verwijder de luchtfilter(s) aan de buitenzijde van de unit
2 Verwijder de verwisselbare plaat
3 Installee de luchtfilter(s) aan de binnenzijde van de unit
4 Plaats de verwisselbare plaat terug

OPMERKING

Selecteer bevestigingschroeven die maximaal 5 mmuitsteken aan de binnenkant van de flens wanner ueen luchtlinaatleiding installeet, om schade aan deluchtfilter tijdens onderhoud te voorkomen.

1 Luchtinlaatleiding
2 Binnenzijde van de flens
3 Bevestigingschroef

Het luchtinlaatpaneel monteren met een stoffen aansluiting (Zie afbeeling 7a)

Het luchtinaatpaneelrechtstreeks monteren (Zie afbeelding 7b)

1 Plafondoppervlak
2 Plafondopening
3 Luchtinaatpaneel (optioneel accessoire)
4 Binnenunit (achterzijde)
5 Stoffen aansluiting voor luchtinlaatpaneel (optioneel accessoire)

Model A (mm)

15~32610

40~50760

63~80 1060

100~125 1460

Bodemaanzuiging (Zie afbeelding 7c)

OPMERKING

De unit kan worden gebruikt met bodemaanzuiging door de verwisselbare plaat te verrangen door deluchtfilterhouserplaat.

1 Luchtfilterhouserplaat met luchtfilter(s)
2 Verwisselbareplaat

OPMERKING

Voor een andere installment dan de standardinstallatie, neemt u contact op met uw Daikin-dealer voor bijzonderheden.

2 De

ventilatorsnelheid

voor

deze

binnenunit

is

voorgeprogrammeerd om standarde externe staatische druk te leveren.

3 Monteer de ophangbouten.

(Gebruik een maat bout van M10 voor de ophangbout.) Gebruik verankeringen voor bestaande plafonds en een verzonken inzetstuk, verzonken verankeringen of andere nicht meegeleverde onderdelen voor weitere plafonds ter versteviging van het plafond om het gewicht van de unit te konnen dragen.

Installatievoorbeeld

(Zie afbeelding 3)

1 Verankering
2 Plafondtegel
3 Lange moer of wartel
4 Ophangbout
5 Binnenunit

OPMERKING

Alle boV

ermelde onderdelen

worden

niet

meegeleverd.

Voor

andere installation

dan

de

standaardinstallatie, neemt u contact op met uw dealer voor bijzonderheden.

Installatie binnenunit

Wonneer optionele accessoires worden geinstalleerd (behalte het luchtinlaatpaneel), lees dan ook de montagehandleiding van de optionele accessoires. Naargelang de omstandigheden ter plaatse, kan het eenvoudiger zich om de optionele accessoires te installereren voordat de binnenunit zich worden geinstalleerd.

1 Monteer de binnenunit voorlopig.

• Bevestig de ophangbeugel aan de ophangbout. Zorg dat deze stevig worden vastgehecht door middel van een moer en pakkingring aan de boven- en onderzijde van de ophangbeugel. (Zie afbeelding 4)

1 Moer (niet meegeleverd)
2 Sluitring voor ophangbeugel (meegeleverd met de unit)
3 Draai vast (dubbele moer)

2 Controller of de unit horizontal waterpas staat.

• Installee de unit Niet gekanteld. De binnenunit is uitergerust met een ingebouwde afvoerpomp en vlotterschakelaar. (Als de unit gegen de richting van de condenswaterstroom in gekanteld staat, kan de werking van de vlotterschakelaar verstoord raken en er water beginnen telekken.)
• Controller of de unit waterpas staat aan alle vier hoeken met een waterpas of een vinylbuis bevuld met water, zoals op afbeelding 9 worden getoond.

1 Waterpas
2 Vinylbuis

3 Draai de bovenste moer vast.

De leiding monteren

Sluit de meegeleverde leiding aan.

Luchtinlaatzijde

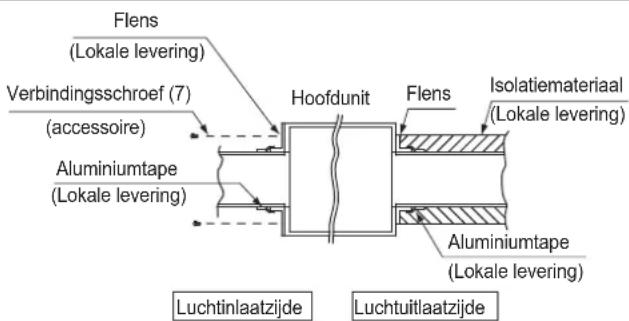

• Bevestig de leiding en de flens aan inlaatzijde (terplaatse te voorzien).
  -Sluit de flens aan op de hoofdunit met de accessoireschroeven (7).
• Wikkel de flens aan inlaatzijde en het leidingaansluitingsgedeelte in met aluminiumtape of ieits dergelijks om te voorkomen dat er lucht ontsnapt.

Wanner u een leiding bevestigt aan de inlaatzijde, moet u een luchtfilter plaatsen in de luchtdoorgang aan de inlaatzijde. (Gebruik een luchtfilter met een stofopvangeefficiente van minstens 50% in een gravimetrische techniek.)

De aanwezigefilterwordnietgebruiktwanner de inlaatleidingbevestigd is.

Luchtuitlaatzijde

• Sluit de leiding aan in overeenstemming met de lucht in de flens aan uitlaatzijde.
• Wikkel de flens aan uitlaatzijde en het leidingaansluitingsgedeelte in met aluminiumtape of iets dergelijks om te voorkomen dat er lucht ontsnapt.

• Isoleer de leiding om condensatievorming te voorkomen. (Material: glaswof of polyethyleenschuim, 25 mm dik)
• Gebruik elektrische isolatie:tussen de leiding en de muur wanner u metalen ledingen gebruikt om metalen latten van het net of hek of metalen platen in houten gebouwen door te steken.
• Leg zeker aan uw klant uit hoe hij het ter plaatse voorziene materiaal (luchtfilter, rooster (zowel het luchtuiilaat- als het aanzuigrooster) enz.) moet onderhonden.

De koelleidingen aansluiten

Voor het koelmiddelseidingwerk van de buitenunit dient u de montagehandleiding te raadplegen die bij de buitenunit is geleverd.

Controleer, voordat de leidingen worden aangelegd, welk type koelmiddel worden gebruikt.

De montage要去 door een erkende koelmiddelinstallateur uitgevoerd worden; de keuze van het materiaal en de montage dieren te voldoen aan de toepasselijkke nationale en internationale voorschriften. In Europa dient norm EN378 gehanteerd te worden.

• Gebruik een pijpsnjider en tromp die geschikt is voor het gebruekte koelmiddel.
  Knijp de leiding zicht of plank denen af met tape om te voorkomen dat vuil, vloeistof andere vreemde stoffen de leiding konnen binnendringen.
  Gebruik alleen naadloze ledingen van koperlegering (ISO 1337).
  De buitenunit is gemuld met koelmiddel.
  ■ Breng aan beiden zijden van zowel de gas- als de vloeistofleidingen het thermische isolatiematerialiaal aan om waterlekkage te voorkomen. Gebruik isolatiematerialiaal dat voldoende warmtebestendig is, waar dat bij gebruik van een warmtepomp de temperatuur van de gasleiding kan oplopen tot onceveer 120^
  Gebruik bij het aansluiten of losmaken van de leidingen aan/van het toestel.altijd een moersleutel en een momentsleutel.

1 Momentsleutel
2 Moersleutel
3 Verbinding van de leidingen
4 Voor verbrede uiteinden bedoelde moer

■ Meng alleen het vermelde koelmiddel in het koelmiddelcircuit en niets anders, dus geen lucht enz.
Gebruik alleen uitgegoed materiaaal voor trompverbindingen.
Raadpleeg Tabel 1 voor de afmetingen van de optrompbout en het geschikte draaimoment. (Overmatig aanspannen kan de wartel beschadigen en lekken veroorzaken.)
Tabel 1

Leiding-diameter(mm)	Aanhaalmoment(N·m)	Flare-afmetingA(mm)	Flarevorm
Ø6,4 15~	17 8,7~9,1		90°±2
Ø9,5 33~	39 12,8~13,2
Ø12,7 50~	-60 16,2~16,6
Ø15,9 63~	-75 19,3~19,7

Wanneer u de flareemoer bevestigt, smeert u eerst de binnenkant van de flare in met ether- of esterolie en draait u ze cervolgens met de hand 3 of 4 slagen vast, voordat u ze stevig vastschroeft.

Ventileer de omgeving als er koelgas lektijdens het werk. Als koelgas aan vuur worden blootgesteld, ontstaat er een giftig gas.
Zorg ervoor dat er geen koelgas lekt. Er kan giftig gas vrijkomen doordat het koelgas binnenschuis lekt en aan de vlammen van een kamerverwarming, fornuis enz. worden blotgesteld.
■ Isoleer ten slotte zoals getoond in de onderstaande afbeeldingen.

Procedure voor het isoleren van leidingen

1 Isolatiematerialiaal leidingwerk (niet meegeleverd)
2 Flensmoererverbinding
3 Isolatie voor fitting (meegeleverd met de unit)
4 Isolatematerialiaal leidingwerk (hoofdunit)
5 Hoofdunit
6 Klem (levering door opdrachtgeber)
7 Midden 1 aflsuitplaten voor gasleidingwerk (met de unit meegeleverd) Midden 2 aflsuitplaten voor vloeistofleidingwerk (met de unit meegeleverd)
A Draai naden omhoog
B Beveslig aan de ondergrond
C Haal het onderdeel aan, behalve het isolatiematerialial van het leidingwerk
D Sla om vanaf de ondergrond van de unit waar de bovenkant van de flensmoerverbinding

Isoeleer ter plaatse de gemonteerde leidingen helemaal tot aan de leidingkoppelingen binnenin de unit.

Bloottiggend leidingwerk kan condensatie of brandwondenveroorzaken, wanner het wordt aangeraakt.

Waarschuwingen bij solderen

Zorg ervoor dat u bij het solderen met stikkstof blaast.

Solderen zonder gebruik van stiktof of stiktof in het leidingwerk vrijgeven veroorzaakt aan de binnenzijde van de leidingen groe hoeveelheden geoxideerde film die de kleppen en compressoren in het koelsystem negatif beinvloeden een normale werking belemmeren.

Bij het solderen, verwij stikstof in het leidingwerk worden vrijgeveven, moet de stikstof op 0,02 MPa worden ingesteld via een drukreduceerafsluiter (= net voldoende zDat het op de huid kan worden gevoeld).

1 Koelm middleleidingen
2 Te solderen deel
3 Kleefband
4 Handbediend ventiel
5 Drukregelaar
6 Stikstof

Het aanleggen van de afvoerleidingen

Installatie afvoerleidingen

Monteer het afvoerleidingwerk zoals op de afbeeling worden getoond en neem maatregelen gegen condensatie. Verkeerd aangelegd leidingwerk kan leiden tot lekkage en eventueel native meubels en eigendommen.

1 Ophangstaaf

Installer de afvoerleidingen.

• Houd de leidingen zo kort möglichk en LAST Zaar beneden afllopen met een helling van minstens 1/100 zodat er geen luckt in de leidingen kan blijven vastzitten.
• Houd het leidingformaat gelijk aan of groter dan de verbindingsleiding (vinylbuis met een nominale diameter van 25 mm en buitendiameter van 32 mm).
• Duw de meegeleverde afvoerslang zo ver möglichk over de afvoermof.

1 Afvoermof (bevestigd aan de unit)
2 Afvoerslang (meegeleverd met de unit)

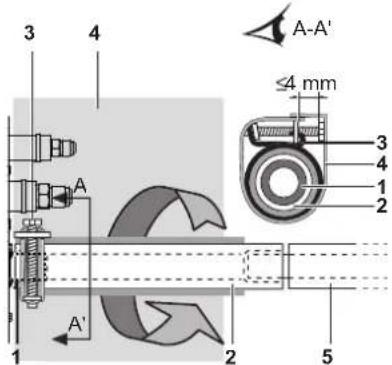

• Span de metalen klem aan tot de schroefkop minder dan 4 mm van het metalen klemonderdeel is verwijderd, zoals getoond in de afbeelding.

1 Afvoermof (bevestigd aan de unit)
2 Afvoerslang (meegeleverd met de unit)
3 Metalen klem (meegeleverd met de unit)
4 Grote afslutplaat (meegeleverd met de unit)
5 Afvoerleidingen (niet meegeleverd)

• Wikkel de meegeleverde, große afluitplaat om de metalen klem en afvoerslang om deze te isoleren en bevestigdezemet klemmen.
• Isoeleer het volledige afvoerleidingwerk in het gebouw (niet meegeleverd).
• Als de afvoerslang Niet voldoende kan afhellen, bevestig dan een verhogende afvoerleiding op de slang (niet meegeleverd).

Hoe afvoerleidingwerk installeren

(Zie afbeelding 10)

1 Plafondtegel
2 Ophangbeugel
3 Verstelbaar bereik
4 Verhogende afvoerleiding
5 Afvoerslang (meegeleverd met de unit)
6 Metalen klem (meegeleverd met de unit)

1 Sluit de afvoerslang aan op de verhogende afvoerleidingen en isoleer.Deze.
2 Sluit de afvoerslang aan op de afvoeruitgang op de binnenunit en bevestig deze met de klem.

Installatie A (mm)
Installatie achteraanzüging 231
Wanner stoffen leiding is geinstalleerd 350-530
Wanner luchtinlaatpaneel rechtstreeks is geinstalleerd	231

Voorzorgsmaatregelen

• Installer de verhogende afvoerleidingen op een hoogte van ); minder dan 625 mm.
• Installer de verhogende afvoerleidingen in een rechte hoekten opzichte van de binnenunit en op Niet meer dan 300mm van de unit vandaan.
• Installer de afvoerslang waterpas of Licht omhoog gekanteld (≤ 75mm) om luchtbellen te voorkomen.
• De afvoerpomp die in deze unit is gemonteerd, heeft een hoge opvoerhoogte. Het kenmerk van deze pomp is dat hoe hoger de pomp is, des te lager het afvoergeluid worden. Om die reden worden een afvoerpomphoogte van 300 mm geadviseerd.

OPMERKING

De helling van de bevestigde afvoerslang dient 75~mm of minder te zich, zodate de afvoermof geen extra kracht dient te weerstaan.

Monteer ophangbeugels elke 1 tot 1,5 m om een afwaartse helling van 1:100 te verzekeren.

Bij het bundelen van meerde afvoerleidingen要去en de leidingen worden geinstalleerd, zoals afgebeeld in afbeelding 11. Selecteer samenlopende afvoerleidingen waarvan het kaliber geschikt is voor de bedrijfscapaciteit van de unit.

1 Samenlopende afvoerleidingen met T-verbinding

Afvoerleidingen testen

Controleer nadat het leidingwerk is voltooid, of het afvoeren vlot verloopt.

Voeg langzaam ongeveer 1 | water toe via de uitblaasopening. Controller op waterlekkages.

Methode om water toe te voegen. Zie afbeelding 8.

1 Waterinlaat
2 Draagbare pomp
3 Afdekking van waterinlaat
4 Emmer (water toevoegen via waterinlaat)
5Aflaatuitlaat voor onderhoud (met rubber aflaatplug)
6 Koelmiddelbuizen

Waarschuwing voor afvoermof

Verwijder de afaatleidingplug Niet. Er kan water lekken.

De aflaatuitlaat worden alleen gebruik om water af te voeren als de afvoerpomp Niet worden gebruikt of voor onderhoud. Plaats en verwijderd de aflaatplug voorzichtig. Te veel kracht kan de afvoermof van de lekbak verrormen.

De plug uittrekken

1Aflaatplug

Beweeg de plug Niet op en neer

De plug induwen

Plaats de plug en duw ze met behulp van een kruisschroevendraier

Voer eerst het elektrische bedrangsdwerk uit zoals voorgeschreven in "Elektrische bedrading aanleggen" op pagina 7 en de instelling van de afstandsbediening zoals uitgelegd in "Voorbeeld bedrading en het instellen van de afstandsbediening" op pagina 8.

Indien het elektrisch bedrangsdwerk is voltooid

Controleer afvoerstroomijdens het KOELEN, uitgelegd in "Proefdraaien" op pagina 12.

Indien het elektrisch bedrangswerk Niet is voltooid

Verwijder de het deksel van de schakelkast en sluit de enkelfasige voeding en de afstandsbediening aan op de klemmen. (Raadpleeg "Elektrische bedrading aanleggen" op pagina 7 voor het bevestigen/losmaken van de schakelkast.) (Zie afbeelding 12 en afbeelding 14)

1 Deksel van schakelkast
2 Opening transmissiebedrading
3 Opening bedrading elektrische voeding
4 Bedradingsschema
5 Schakelkast
6 Plastic klem
7 Bedrading voor afstandsbediening
8 Aansluitingenbord voor transmissiebedrading van de unit
9 Bedrading voeding
10 Printplaat 1 binnen
11 Aansluiingenbord elektrische voeding
12 Transmissiebedrading tussen units
13 Printplaat 2 binnen
14 Lange aldichting
15 Bedrading

Druk verwolgens op de toets inspectie/testbedrijf TEST OP de afstandsbediening. De unit zal de testfunctie starten. Druk op de toets selectie bedrijfsmodus selecteer de stand fan (ventilator).

Druk daarna op de aan/uit-toets de ventilator van de binnenunit en de afvoerpomp zullen worden opgestart. Controller of het water uit de unit is afgevoerd. Druk op om terug maar de eerste modus te gaan.

Elektrische bedrading aanleggen

Algemene informatatie

• De bedrading terplaatse en de montage van de componenten要去en worden uitgevoerd door een erkend elektricien en in overeenstemming� met de geldende Europese en nationale reglementeringen.
  Gebruik alleen koperdraad.
  Volg het "Bedrangsschema" dat aan de unit is bevestigd om de buitenunit, binnenunits en de afstandsbediening te bedragen. Raadpleeg de "Montagehandleiding van de afstandsbediening" voor bijzonderheden over het koppelen van de afstandsbediening.
  Laat de aanleg van de elektrische bedrading uitsluitend door erkende elektriciens uitvoeren.
  Plaats de aardlekschakelaar en de zekering op de voedingslijn.
  Een hoofschakelaar of een andere manier om te onderbreken, met een contactscheiding in alle polen, moet voorzien zijn in de vaste bedrading in overeenstemming met de toepasselijkke lokale en nationale wetgeving.

Let erop dat de werkung automatisch opnieuw start, als de hoofdvoeding worden uitgeschakeld en daarna weeer wordt ingeschakeld.

Raadpleeg de installmenthandleiding van de buitenunit voor informatie over de draaddijke van de stroomkabel maar de buitenunit, de capaciteit van de aardlekschakelaar en de zekering, en instructies voor het aanleggen van de bedrading.
Vergeetietomdeairconditionertearden.
Sluit de aardleiding nicht aan op:

• gasleidingen: dit leidt möglichk tot ontploffingen of brand als er gas lekt.
• aardingsleidingen van telefoons of bliksemafleiders: dit kan een abnormaal hoog elektrisch potentieel in de aarding veroorzakenijdens onweer.
• waterleidingen: geen aardingseffect als harde vinyleidingen worden gezrukt.

Zorg dat de aardkabel:tussen de trekontspanning en de klem langer is dan de andere draden.
Zorg ervoor dat de vorm van de stroomkabel en elke andere kabel eruit ziet zoals op deze afbeelding worden getoond, voordat deze in de unit worden binnengegaan.
Alle kabels die de unit binnenkomen要去en worden vastgemaakt met draadbinders (accessoire).
- Gebruike lange aufdichting (accessoire) om de ingang van des schakelkast te blokkeren zoals getoond in afbeelding 12.

Elektrische eigenschappen

Model Hz Volt			Spannings-bereik	Elektrische voeding MCA MFA
15	50/60 220-240/220 ±10%			0,4 16 A
20 0,4
25 0,4
32 0,4
40 0,8
50 0,8
63 0,9
80 1,0
100 1,5
125 2,0

MCA: min. circuit amp (A)
MFA: max. zekering amp (A)

OPMERKING

Raadpleeg vooreer informatie het hoofdstuk

"Elektrische gegevens" in de technische specificaties.

Specifications voor op locatie aanwezige zekeringen en draden

Bedrading voeding
Model	Lokale zekeringen	Draad Maat
15~125	16 A	H05VV-U3G Lokale voorschriften
Model	Draad		Maat
15~125	Ommantelde draad (2)		0,75-1,25 mm²

OPMERKING

Voor informatatie, zie "Voorbeeld bedrading" op

pagina 9.

Toegelaten lengte transmissiebedradingCUSSENbinnen- en buitenunits en tousen de binnenuit en de afstandsbediening is als volgt:

1. Buitenunit - binnenunit: max. 1000 m (length complete) bedrading: 2000 m)
2. Binnenunit - afstandsbediening: max. 500 m

Voorbeeld bedrading en het instellen van de afstandsbediening

De bedrading aansluiten

Verwijder het deksel van de schakelkast zoals getoond in afbeelding 12 en kaak de aansluitingen.

1 Deksel van schakelkast
2 Bedrading voor lage spanningen in de schakelkast
3 Bedrading voor hoge spanningen in de schakelkast
4 Bedradingsschema
5 Schakelkast

Voorzorgsmaatregelen

1. Houd onderstaande richtlijnen aan bij het aansluiten van bedrading aan het aansluitingenbord van de elektrische voeding.

2. Gebruik een krimpachtige aansluitklem om de mof te isoleren voor aansluiting op de klemmenstrook voor het bedraden van de units. Volg onderstaande instructies, wanner er geen beschikbaar�.

1 Ronde sparklem
2 Bevestig de isolatiemof
3 Bedrading

• Sluit geen draden met een verschillende dikte aan op bezelfde voedingsklem. (Loszittende aansluitingen können oververhitting veroorzaken.)
• Sluit draden metdezelfde dikte aan volgens de afbeelding.

Gebruik de voorgeschreveen draad. Sluit de draad veilig aan op de terminal. Schroef de draad vast zonder overdreven krachtuit te oefenen op de terminal. Gebruik aanhaalmomenten volgens onderstaande tabel.

Aanhaalmoment (N·m)
Klemmenstrook voor afstandsbedieling	0,79~0,97
Klemmenstrook voor voeding	1,18~1,44

Zorg dat u geen draden beknelt bij het bevestigen van het deksel van de stuurkast.
- Als alle bedrading is aangesloten, vul dan de gaten in de bedradsingsopeningen van de behuizing op met stopverf of isolatiematerialiaal (meegeleverd met de unit) om te voorkomen dat Klein ongedierte of vuil van buitenaf in de unit terechtkomt en kortsluitingen in de stuurkast veroorzaakt.

1. Sluit geen draden met een verschillende ditke aan opdezelfde aardingsklem. Een losse aansluiting kan de beschemming verzwakken.
2. Afstandsbedieningskabels en verbindingsbekabeling:tussen de units moeten op een afstand van tenminste 50~mm van de bedrading elektrische voeding geplaatst worden. Wanner deze richtlijn Niet wordt opgevolgd, kan dit defecten veroorzaken als gevolg van elektrische storing.
3. Voor de bedrading van de afstandsbediening, raadpleeg de "Installatiehandleiding van de afstandsbediening" die is meegeleverd met de afstandsbediening.

OPMERKING

De klant kan de thermistor van de afstandsbediening

selecteren.

1. Sluit de voedingsbedrading nooit erder op het aansluitingenbord aan dan de transmissiebedrading. Doordezefout kan het complete system beschadigd raken.
2. Gebruik alleen gespecifieerde draden en bevestig de draden stevig aan de aansluitklemmen. Wees waar bij voorzichtig dat de draden geen extra kracht op de aansluitklemmen uitoefenen. Leid de draden netjes en voorkom dat de draden in de weg zitten van andere apparatuur, bijvoorbeeld dat het deksel van de schakelkast Nieteer kan worden geopend. Zorg dat het deksel stevig sluit. Slechte aansluitingen hunnen oververhitting veroorzaken en, in het ergste geval, elektrische schok of brand.

Houd de totale stroom van kuisende bedrading tussen de binnenunits op minder dan 12 A. Tak de leiding buiten de klemmenstrook van de unit af in overeenstemming met de nomen voor elektrische apparatuur, wanner u twee stroomdraden gebruikt met een kaliber groter dan 2mm^2 (Ø1,6).

De aansluiting moet worden beschermd om een gelijke of hogere mate van isolatie te creeren als/dan de voedingsbedrading zich.

Voorbeeld bedrading

Bevestig de voedingsbedrading van elke unit met een schakelaar en zekering, zoals op afbeelding 16 worden getoond.

1 Elektrische voeding
2 Hoofdschakelaar
3 Bedrading voeding
4 Transmissiebedrading
5 Schakelaar
6 Zekering
7 BS unit allee REYQ
8 Binnenunit
9 Afstandsbediening

Voorbeeld compleet system (3 systemen)

Bij gelebruik van 1 afstandsbediening voor 1 binnenunit (Normaal bedrijf) (Zie afbeelding 15)

Voor groepsbediening of gebruik met 2 afstandsbedieningen (Zie afbeeling 17)

Bij het integregeren van een BS-unit (Zie afbeelding 13)

1 Buitenunit
2 Binnenunit
3 Afstandsbediening (optionele accessoires)
4 Meest stroomafwaartse binnenunit
5 Voor gebruik met 2 afstandsbedieningen
6 BS-unit

OPMERKING

Het is nicht nodig om een binnenunitadres toe te wijzen bij gebruik van de groepsbediening. Het adres worden automatisch ingesteld wanner de stroom worden aangezet.

Voorzorgsmaatregelen

1. Er kan een enkele schakelaar worden gebruikt voor het voeden van de units op hetzelfde system. Schakelaars en stroomverbrekers voor aftakkingen要去en echter zorgvuldig worden geselecteerd.
2. Gebruik bij een groepsbediening de afstandsbediening voor de binnenunit met de meeste möglichkheden.
3. Alle transmissieleidingen met uitzondering van die van de afstandsbediening zijn gepolariseerd en要去en overeenkomen met het symbol op het klemmenbord.
4. Sluit in het geval van groepsbediening de bedrading van de afstandsbediening aan op de hoofdunit wonneer de verschillende apparaten in de broep gelijktijdig moeten werken (bedrading van de hulpunit is Nietoodzakelijk).
5. Sluit bij de bediening van het simultaan werkend systeme met 2 afstandsbedieningen, de bedrading aan op de hoofdunit (bedrading van de hulpunit is Nietoodzakelijk).
6. Zorg ervoor dat u de bedrading aansluit op de hoofdunit bij combinatie met een simultaan werkend multimodel met groepsbediening.
7. Sluit de aardingsdraad Niet aan op gas- of waterleidingen, bliksemafleiders of de aardedraad van een telefooinstallatie. Verkeerde aarding kan een elektrische schok tot geolg hebben.

Lokale instelling

De veldinstelling moet op afstandsbediening worden gedaan in functie van de installmentomstandigheden.

■ Instellingen können worden uitgevoerd door "Modusnr.", "Eerste codenr." en "Tweede codenr." te wijzigen.
Zie "Veldinstellenen" in de montagehandleiding van de afstandsbediening voor details over de instelling en werkig.

Modus-nr.(opmer-king 1)	Eerste code-nr.	Beschrijving van instelling		Tweede codenr. (opmerking 2)
				01 02 03 04
10(20)	0	Filtervervuiling - em-stiglicht = instelling om deijd te definiè- renussen 2 dis- playaanduidingen voor filterreiniging.(Wanneer de vervui- ling ernstig is, kan de instelling maar de helt het van deijd wor- den gewijzigd tus- sen de 2 displaayaanduidin-gen voor filtrein- reining.)	Filter met extra lange levens- duur	Licht	±10000 uren	Zoort 2500 uren	-	-
			Filter met lange levens- duur	±2500 uren		300 uren
			Staand daard filter	±200 uren ± 00		uren
	2	Selectie thermostaatsensor		Gebruik zowel de unitisensor (of de externe sensor, indien gemonteerd) ALS de sensor van de afstands- bedielening. (Zie opmerdingen 5+6)		Gebruik alleen de unitisensor (of externe senor, indien gemonteerd). (Zie opmerdingen 5+6)		-
	3	Instelling om deijd werk te givenussen 2 displayaandui- dingen voor filtreinreining		Schem Niet weergven — —
	6	Thermostatensensor in de groepsbediening		Gebruik alleen de unitisensor (of externe sensor, indien gemonteerd). (Zie opmerding 6)		Gebruik zowel de unitisensor (of de externe senor, indien gemonteerd) ALS de sensor van de afstands- bedielening. (Zie opmerdingen 4+5+6)		-
12(22)	0	Uitgangssignaal X1-X2 van de optonnele KRP1B printplaatkit		Thermostat- aan + compres-sor werkelt		- Bodioning Storing
	1	AANUIT-invoer vanaf buten (T1/T2-input) = Instelling wan- neer gedwongen AANUIT vanaf buten wordgetbrukt.		Gedwondenuit		AANUIT bedienling		-
	3	Ventilatorinstelling tijds Ther-mostaat UIT bij verwarmings- bedrif		LL		Ingesteide snel-heid	UIT (Zie opmerding 3)	-
	4	Differential automatische omschakeling		0°C 1°C 2°C				3°C (Zie opmer-king 7)
	5	Automatisch opnieuw opstarten na stroomstoring		Uitgeschakenl		Ingeschakenl	-
	9	Vaste master koelen/verwarmen		Uitgeschakenl		Ingeschakenl	-
15(25)	3	Werking van afvoorpomp + bevochtigvergrendeling		Uitgerust		Niet uiterust	-

Opmerking 1: Instellung worden utgevoed in de groepismodus. Als het modusnummerussen te daaikjes worden geseleedt, kunnen binnenuits ook individuelen worden ingesteld.
Opmerking 2: Fabrieksinstellungen van de Tweede codern. hebben een grijze achtergrond.
Opmerking 3: Gebruik deze allein in combinatie met een opionele, externe sensor, of warneer instelling 10-2-03 word gezubliet.
Opmerking 4: Als de groepsbedenig is geselecterd en de sensor in de afstandsbedeniing dient te worden gebruikt, stel dan 10-6-02 & 10-2-03 in.
Opmerking 5: Als installing 10-6-02 + 10-2-01 to 10-2-02 of 10-2-03 tegelijkkortijd worden ingeseld, hebigtinstalling 10-2-01, 10-2-02 of 10-2-03 voorrang.
Opmerking 6: Als installing 10-6-01 + 10-2-01 of 10-2-02 of 10-2-03 tegelijktjcd worden ingesteld, dan heeft de installing voor de groepsverbinding, 10-6-01, voormang en voor individuèle aansluiting heb 10-2-01, 10-2-02 of 10-2-03 voorrang.
Opmerking 7 : Meer instellingen voor Differential automatische omschakeling van temperaturen zijn:

Tweede 0009.

05

06

07

6^ C

08 7°C

De instelling voor externe staatische druk kan op 2 manieren gebeuren:

Met behulp van de automatische luchtstroomaanpassingsfunctie

De automatische luchtstroomaanpassing betreft het volume vanuitblaaslucht dat automatisch is aangepast op de nominalehoeveelheid.

1 Zorg dat het proefdraaien gebeurt met een droge spoel.

Als de spelot Niet droog is,That de unit dan 2 uur alleen met de ventilator draaien om de spelot te drogen.

2 Controller of de voedingsbedrading maar de airconditioner en de installment van de leiding is voltooid.

Als een sluitdempo op de airconditioner is geinstalleerd, zorg dan dat alles open staat.

Controleer ook of de luchtfilter goed is bevestigd in de luchtdoorgang aan de luchtaanzuigzijde van de airconditioner.

3 Als er meer dan een luchtinlaat en -uitlaat is, pas de dampers dan zo aan dat het luchtdebiet van elke luchtinlaat en -uitlaat overeenstemt met het nominale luchtdebiet.

Zorg dat de airconditioner in ventilatormodus staat. Druk op knop voor aanpassing van de luchtstroom op de afstandsbediening om het luchtdebiet te veranderen maar H of L.

4 De automatische luchtstroomaanpassing instellen.

Wanner de airconditioner draait in ventilatormodus, voert u de volgende stappen UIT:

• stop de airconditioner,
• gaaar de lokale instellingsmodus,
• selecteer modusn. 21 (of 11 in geval van groepinstalling),
• stel het eerste codenr. in op "7",
• stel het tweeede codenr. in op "03"

Ga terug maar de normale bedieningsmodus na deze instellenen en druk op de AAN/UIT-knop. Het bedrijsflampje要去 branden en de airconditioner start de ventilatormodus voor automatische luchtstroomaanpassing.

Pas de dampers Niet aan verwijl de ventilator in bedrijf is voor automatische luchtstroomaanpassing.

Na 1 tot 8 minuten stopt de airconditioner automatisch wanneer de ventilatormodus voor automatische luchtstroomaanpassing is uitgevoerd en het bedrijsflampje gaat UIT.

Modusnr.	Eerste codenr.	Tweede codenr.	Inhoud van de instellenen
11 (21)7		01	Luchtstroomaanpassing is UIT
		02	Voltooijng van luchtstroomaanpassing
		03	Start van luchtstroomaanpassing

5 Wanner de airconditioner is gestopt, controller dan op een binnenunit of het tweede codenr. van modusnr. 21 is ingesteld op "02".

Als de airconditioner Niet stopt met werken of het tweeede codenr. is Niet "02", herhaal stap 4.

Als de buitenunit Niet is ingeschakeld, geeft het display op de afstandsbediening "UH" of "UH" weeer (zie "Proefdraien" op pagina 12). U kunt deze functieECHter blijven instellen omdat deze berachten alleen van toepassing zichn op buitenunits.

Na het instellen van deze functie mag u niet vergeten de buitenunit in te schakelen voordat u de buitenunit LAST proefdraien.

Als er een andere foulmeling op het display van de afstandsbediening verschijnt, raadpleeg dan "Proefdraaien" op pagina 12 en de bedieningshandleiding van de buitenunit. Controller het defecte sunt.

■ Als de externe statische druk hoger is dan 100 Pa, dan mag de functie automatische luchtstroomaan-passing Niet worden gebrukt.
■ Als er niets verandert na luchtstroomaanpassing in de ventilatiebanen, moet u de instelling van de automatische luchtstroomaanpassing opnieuw uitvoeren.
Neem contact op met uw dealer als er niets verandert na het uitvoeren van de luchtstroomaanpassing in de ventilatiebanen, na het proofdraaien van de buitenunit of wanner de airconditioner maar een andere locatie worden verplaatst.
■ Als er boosterventilatoren, een buitenluchtverwerkingsunit of HRV via leiding worden gebruikt, mag de automatische luchtstroomaanpassing nicht worden bediend met een afstandsbediening.
■ Als de ventilatiebanen gewijzigd zijn, voer dan de instelling van de automatische luchtstroomaanpassing opnieuwuit zoals hierboven beschreiben vanaf stap 3.

Deafstandsbediening gebruiken

Controleer op een binnenunit of de tweede code van modusnr. 21 is ingesteld op "01" (= fabrieksinstelling). Wijzig de tweede code volgens de exterste statische druk van de leiding die moet worden aangesloten zoals getoond in tabel 2.

OPMERKING Het tweede codenr. is standard ingesteld op "01".

Tabel 2

Modus nr.	1e codenr.	2e codenr.	Externe statische druk (Pa)
			FXSQ
			15	20	25	32	40	50	63	80	100	125
13(23)	6	01	30	30	30	30	30	30	40	40	50
		02	-	-	-	-	-	-	-	-	-	-
		03	30	30	30	30	30	30	--
		04	40	40	40	40	40	40	40	-
		05	50	50	50	50	50	50	50	50
		06	60	60	60	60	60	60	60	60
		07	70	70	70	70	70	70	70	70
		08	80	80	80	80	80	80	80	80
		09	90	90	90	90	90	90	90	90
		10	100	100	100	100	100	100	100	100	100
		11	110	110	110	110	110	110	110	110	110	110
		12	120	120	120	120	120	120	120	120
		13	130	130	130	130	130	130	130	130	130
		14	140	140	140	140	140	140	140	140	140
		15	150	150	150	150	150	150	150	150	150

Besturing met 2 afstandsbedieningen (besturing van 1 binnenunit met 2 afstandsbedieningen)

Bij Gebruik van 2 afstandsbedieningen dient een afstandsbediening te worden ingesteld op "HOOFD" en de andere op "HULP".

HOOFD/HULP-OMSCHAKELING

Steek een puntige schroevendraier op 2plaatsen in de sleuf tussen het onderste en het bovenste deel van de afstandsbediening en haal zo het bovenste deel van de afstandsbediening los. (Zie afbeelding 18) (De printplaat is in het bovenste gedeelte van de afstandsbediening bevestigd.)

Zet de hoofd-/hulpomschakelaar op de computerprintplaten van een van de afstandsbedieningen op "S". (Zie afbeelding 19) (Laat de schakelaar van de andere afstandsbediening op "M" staan.)

1 Computerprintplaat afstandsbediening
2 Fabrieksinstelling
3 Slechts een afstandsbediening moel worden gewijzigd

Computergesturde regeling (gedwonden UIT en AAN/ UIT-bediening)

1 Bedradingsspecificaties en het aanleggen van de bedrading

• Sluit de ingang van buitenaf aan op aansluitklemmen T1 en T2 van het aansluitbord (afstandsbediening maar transmissiebedrading).

Bedradingsspecificatie	Ommantelde vinyldraad of kabel (2-draads)
Dikte	0,75–1,25 mm²
Lengte	Max. 100 m
Exterme terminal	Contact dat de minimale toepasselijk belasting van 15 V DC, 10 mA kan garanderen

2 Besturing

• De volgende tabel toont "Gedwongen uit" en "Aan/uitwerkingen" in reactie op invoer A.

Gedwongen uit	Aan/uit-werking
Invoer "aan" stopt de werking	Invoer uit → aan: schakelt de unit in (onmogelijk met afstandsbedieningen)
Invoer "uit" activeert bediening	Invoer aan → uit: schakelt de unit uit (via afstandsbediening)

3 Het selecteren van Gedwonden uit en Aan/uit- Werking

• Zet de stroom aan en selecteer verwolgens de bedrijfsmodus met de afstandsbediening.
• Stel de afstandsbediening in op de veldinstelling-modus. Zie voor bijzonderheden het hoofdstuk "Instellen in het veld" in de handleiding van de afstandsbediening.
• Wanner u in de veldinstellingsmodus bent, selecteer dan modusnr. 12. Stel verwolgens het eerste codenr. in op "1". Stel daarna het tweede codenr. (positie) in op "01" voor gedwonden uitschakenen en op "02" voor aan/uit-werking. (gedwonden uit bij fabrieksinstelling.) (Zie afbeeling 20)

1 Tweede codenr.
2 Modusnr.
3 Eerste codenr.
4 Lokale instelstand

Gecentraliseerde regeling

Het is voor gecentraliseerde regeling nodig om het groepsnr. toe te wijzen. Zie voor bijzonderheden de handleiding voor elke optionele regelaar voor gecentraliseerde regeling.

Het sierpaneel monteren

Raadpleeg de montagehandleiding op het sierpaneel.

Zorg er na montage van het sierpaneel voor dat er geen ruimte zitCUSen het unitlichaaam en het sierpaneel.

Proefdraien

Raadpleeg de montagehandleiding van de buitenunit.

De werkingsindicator op de afstandsbediening knippert, wanner er een fout optreedt. Controller de foultcode op het LCD om het probleem op te sporen.

Storingscode	Betekenis
R&Storing	in stroomtoevoer maar binnenunit
C1	TransmissiefoutCUSen printplaataansturingventilator enprintplaatbedieningbinnenunit
C6	Onjuiste combinatie printplaataansturingventilator van debinnenunitof instellingsfoutin type printplaatbediening
U3Testbedrijf van de binnenunitis nicht voltooid

Als een van de items in de volgende tabel op de afstandsbediening verschijnt, is er möglichk een probleem met de bedrading of stroomtoevoer. Controller in dat geval opnieuw de bedrading.

Storingscode	Betekenis
A	Er is een kortsluiting bij de klemmen voor gedwongen uitschakeling (T1, T2)
U4 of U3	- De stroom op de buitenunit staat uit - De buitenuniterd word net bedraad voor stroomtoevoer - Foutieve transmissiebedrading of bedrading gedwongenuitschakeling
geen aanduiding	- De stroom op de binnenunit staat uit - De binnenuniterd word net bedraad voor stroomtoevoer - Foutieve transmissiebedrading, bedrading gedwongenuitschakeling of bedrading van de afstandsbedieling

Onderhoud

Voorzichtig

Het onderhoud mag alleen worden uitgevoerd door bevoegd servicepersoneel.
Alle voedingscircuits要去en zich onderbroken voordat u aan de klemmen begint te werken.
Gebruik geen water of lucht van 50^ ofmeer om deluchtfilters en buitenpanelen schoon te make.
Vergeet voor het schoonmaken van de warmtewisselaar Niet om de schakelkast, ventilatormotor, elektrische back-upverwarming en afvoerpomp te verwijdenen. De isolatie van de elektronische componenten kan door water of schoonmaakmiddel worden aangetast, waardoor deze componenten+knen dooordenbranden.
■ Als de hoofdvoedingijdens de werkung wordenuitgeschakeld za de unit automatisch herstarten nadat de voeding terug is ingeschakeld.

Schoonmaken van het luchtfilter

Reinig de luchtfilter als "TIJD OM de luchtfilter TE REINIGEN) op het scherm verschijnt.

Reinig de luchtfilter vaker als de unit is gemonteerd in een ruimte waar de lucht sterk verruild is.

Indien het vuil Nieteerereinigd kan worden,moet het luchtfilter worden verrangen. (Vervangfilters zich als optie verkrijngbaar).

1 Open het aanzuigrooster. (Alleen voor bodemaanzuiging).

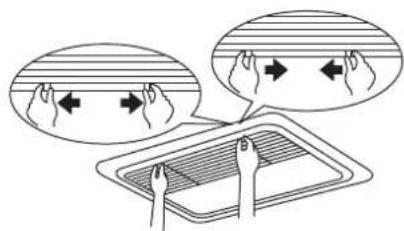

Schuif bevde knoppen gelijktijdig zoals weergegeven en trek ze verzervolgens aan beneden.

Als er kettingen zijn, haak deze dan los.

2 Verwijder de luchtfilters.

Verwijder de luchtfilters door hun doek omhoog (achteraanzuiging) ofaar acheer (bodemaanzuiging) te trekken.

3 Maak de luchtfilter schoon.

Gebruik een stofzuiger (A) of was het luchtfilter met water (B).

(A) Reinigen met een stofzuiger

(B) Wasser met water

Gebruik een zachte borstel en een neutraal schoonmaakmiddel als de luchtfilter sterk verontreinigd is.

Schud het water af en laat het rooster drogen in de schaduw.

4 De luchtfilter vastmaken.

Lijn de twee ophangbeugels UIT en duw de twee klemmen op hun plaats (trek aan het doeik indien nodig).

Controller of de vier hangers vastzitten.

5 Sluit het luchtinlaatrooster. (Alleen voor bodemaanzuiging).

Ziepunt1.

6 Druk na het inschakenen van de voeding de TERUGSTELTOETS VOOR FILTERREINIGING in.

Het display "TIJD OM LUCHTFILTER TE REINIGEN" verdwijnt.

Schoonmaken van de luchtuitblaas en de buitenpanelen

Reinig ze met een zachte doek.
■ Als sommige vlekken moeilijk te verwijderen zich, gebruik dan water of een neutraal schoonmaakmiddel.
Reinig het luchtinaatrooster wonneer het gesloten is.

OPMERKING

Gebruik geen benzine, benzeen, verdunner, schuurpoeder of vloeijaar insecticide. Deze producten können de onderdelen verkleuren of verrormen.

Zorg ervoor dat de binnenunit Niet nat raakt. Zo Niet kan dit een elektrische schok of een brandveroorzaken.

Opstarten na een langeperiode van inactiviteit

Controleer de volgende punten:

■ Controller of de luchtinlaat en -uitlaat Niet+zijn geblokkeerd. Verwijder eventuele belemmeringen.
- Controller of de aarde is aangesloten.

Reinig het luchtfilter en de buitenpanelen.
Vergeetiet helt luchtfilter na het reinigen te bevestigen.

Zet de hoofdschakelaar aan.

Het scherm op de afstandsbediening worden getoond wanner de stroom worden aangezet.
■ Ter bescherming van de unit moet de hoofdschakelaar ten minste 6aar voordat het systeem in gebruik worden genommen worden aangezet.

Wat te doeen als het systeem voor langeijd stopt

Zet VENTILATOR een halve dag aan en LAST de unit drogen.

Raadpleeg de gebruiksaanwijzing van de buitenunit.
Zet de stroom UIT.
■ Wanner de hoofdschakelaar worden aangezet, worden er eenkleine hoeveelheid elektricitieit gebruikt, ook al is het systemeniet in bedrivf.
Het display op de afstandsbediening wordenuitgeschakeld wanner de hoofdvoedingssschakelaar wordenuitgeschakeld.

Vereisten voor verwijdering

Het ontmantelen van de unit, behandelen van het koelmiddel, olie en andere onderdelen moet gebeuren in overeenstemming met de relevante lokale en nationale wetgeving.

Bedradingsschema

:TER PLAATSE TE VOORZIENE BEDRADING BLK:ZWART PNK:ROZE

：CONNECTORBLU:BLAUWRED:ROOD

SWITCH BOX (INDOOR) Schakelkast (binnen)

TRANSMISSION WIRING Transmissiebedrading

CENTRAL REMOTE CONTROLLER Centrale afstandsbediening

INPUT FROM OUTSIDE Invoer van buitenaf

COMMON POWER SUPPLY Gemeenschappelijkke voeding

Epyaiee nAekpiKuv ouvoeuw 7

NapadeyuKa kalwioiogs KaipoTocpuBIOngs Tou TnExepiOtnpiou 8
