| Type de produit | Extracteur d'air |
| Marque | CATA |
| Modèle | E100 GSTH |
| Diamètre de conduit | 100 mm, 120 mm ou 150 mm selon modèle |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Classe d'isolation | Classe II (double isolation) |
| Indice de protection | IP (dépend de l'installation) |
| Hauteur minimale d'installation | 2,3 m au-dessus du sol |
| Fonctions principales | Extraction d'air, minuterie réglable (0-15 min), hygrostat réglable (40%-95%), détection de présence, éclairage LED intégré |
| Modes de fonctionnement | Mode permanent ou intermittent (selon commutateur S1) |
| Entretien et nettoyage | Débrancher l'appareil, nettoyer avec un chiffon humide, inspecter régulièrement l'hélice et les composants |
| Sécurité | Double isolation, arrêt automatique après temporisation, protection contre les retours de gaz |
| Garantie | 2 ans, réparation ou remplacement par service technique officiel |
| Poids | Environ 1,5 kg (estimation) |
| Dimensions (L x H x P) | Environ 150 x 150 x 100 mm (estimation) |
| Température de fonctionnement | -5°C à 40°C |
| Matériau du boîtier | Plastique résistant |
| Pièces détachées | Grilles d'aération, hélice, moteur (pièces d'origine recommandées) |
| Informations générales | Usage domestique, pas pour usage professionnel, élimination conforme à la réglementation DEEE |
FOIRE AUX QUESTIONS - E100 GSTH CATA
Questions des utilisateurs sur E100 GSTH CATA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Purificateur d'air au format PDF gratuitement ! Retrouvez votre notice E100 GSTH - CATA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E100 GSTH de la marque CATA.

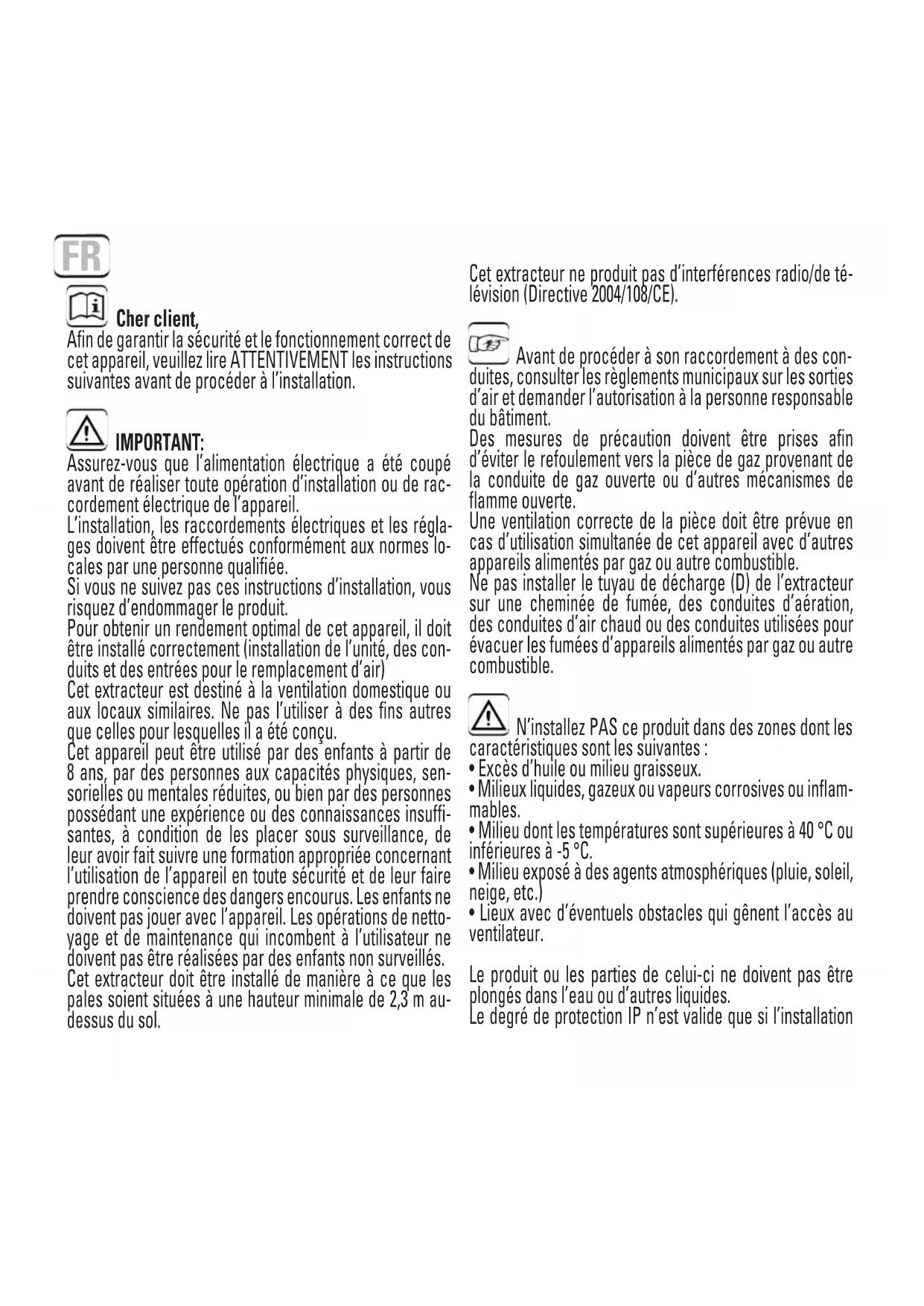

MODE D'EMPLOI E100 GSTH CATA
Afin de garantir la sécurité et le fonctionnement correct de cet appeareil, veuillez lore ATTENTIVEMENT les instructions suivantes avant de proceder à l'installation.
IMPORTANT:
Assurez-vous que l'alimentation électrique a ete coupe avant de realiser toute operation d'installation ou de raccordement electrique de I'appareil.
L'installation, les raccordements electriques et les réglages doivent être effectuels conformément aux normes locales par une personne qualifiée.
Si vous ne suivez pas ces instructions d'installation, vous risquez d'endommager le produit.
Pour obtenir un rendement optimal de cet apparéil, il doit être installé correctement (installation de l'unité, des conduits et des entrées pour le remplacement d'air)
Cet extracteur est destiné à la ventilation domestique ou aux locaux similaires. Ne pas l'utiliser à des fins autres que celles pour lesquelles il a été concu.
Cet apparéil peut être utilisé par des enfants à partir de 8 ans, par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou bien par des personnes possédant une expérience ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir fait suivre une formation appropriée concernant l'utilisation de l' apparéil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et de maintenance qui incombent à l'utilisateur ne doivent pas été réalisées par des enfants non surveillés.
Cet extracteur doit être installé de manière à ce que les pales soient situées à une hauteur minimale de 2,3 m audressus du sol.
Cet extracteur ne produit pas d'interférences radio/de télévision (Directive 2004/108/CE).
Avant de procéder à son raccordement à des concès, consultier les règlements Municipaux sur les sorties et demander l'autorisation à la personne responsable d'administration.
Des mesures de précaution doivent être prises afin d'eviter le refoulement vers la pierce de gaz provenant de la conduite de gaz ouverte ou d'autres mécanismes de flamme ouverte.
Une ventilation correcte de la piece doit etre prevue en cas d'utilisation simultanee de cet appeareil avec d'autres appeareils alimentes par gaz ou autre combustible.
Ne pas installer le tuyau de décharge (D) de l'extracteur sur une cheminée de fumée, des conduites d'aération, des conduites d'air chaud ou des conduites utilisées pour evacuer les fumées d'appareils alimentés par gaz ou autre combustible.
N'installez PAS ce produit dans des zones dont les éristiques sont les suivantes:
- Excès d'huile ou milieuGRAISEux.
- Milieux liquides, gazeux ou vapeurs corrosives ou inflammables.
- Milieu dont les températures sont supérieures à 40^ ou inférieures à -5^ .
- Milieu exposé à des agents atmosphériques (pluie, soleil, neige, etc.)
- Lieux avec d'eventuels obstacles qui génent l'accès au ventilateur.
Le produit ou les parties de celui-ci ne doivent pas etre plonges dans I'eau ou d'autres liquides.
Le degré de protection IP n'est valide que si l'installation
de l'appareil est conforme à ce qui est indiqué dans ce manuel.
Le fabricant decline toute responsabilité pour les dommages aux personnes, aux animaux ou aux biens, dus à une mauvaise utilisation de l'appareil, conformément aux averissements d'installation, d'utilisation et de maintenance décrits dans ce manuel d'utilisation.
À la fin de l'installation, ces instructions devront être remises au propriétaire/à l'utilisateur de l'appareil.
L'appareil doit pouvoir etre debranché du secteur electrique après son installation.
Pour ce faire, il suffit d'avoir accès à la prise ou d'intégrer un interrupteur au niveau du câblage fixe. Dans ce cas précis, cet élément doit être conforme aux normes d'installation électrique.
INSTALLATION:
Avant de commencer l'installation, vérifier que l'hélice n'est ni déformée ni endommagée, qu'elle tourne librement et qu'aucun corps étranger ne se trouve à l'intérieur de la carasse. L'installation de l'appareil devra être réalisée conformément à la documentation graphique jointe. Il peut être installé sur un mur ou un toit, avec décharge directe ou à conduit de décharge individuel (voir fig. 1A)
Pour proceder à l'installation,incer une ouverture correspondant au diametre du modele à poser (100, 120 ou 150mm ) dans le mur ou le plafond etincer les orifices permettant de fixer I'appareil (cf. fig. 2).
Retirer le couvercle, comme indiqué sur la fig. 1B.
Faire passer les cables d'alimentation électrique dans la pièce «PC» et le canal habilité sur l'appareil (voir fig. 3A). Raccarder conformément à la section “RACCORDEMENT ÉLECTRIQUE”
Si le montage est effectué avec des tuyaux de décharge individuel, placer le tuyau (D) dans le trou créé pour l'évacuation de l'air.
Que le montage soit effectué avec un tuyau de déchargement individuel ou avec sortie directe, les grilles d'aération répondant aux conditions de sécurité requises par la norme de votre pays doivent être installées afin de permettre l'accès à l'hélice du ventilateur (voir fig. 1A)
S'assurer qu'il n'existe aucun obstacle au passage de l'air.
Fixer la base du boitier avec des chevilles et des vis fournies par le fabricant.
RACCORDEMENT ÉLECTRIQUE :
S'assurer que la tension (V) et la fréquence Hz de l'alimentation électrique à laquelle l'appareil est raccordé correspond aux valeurs indiquées sur la plaque signalétique.
L'appareil doit être raccordé en permanence avec un cablage pour installation fixe, encastré dans le mur et branché à l'appareil par la partie arrête.
(Cable rigide ou à pointe raide, 2 ou 3 conducteurs section 1mm^2 minimum et maximum de de 1.5mm^2
Une prise de terre n'est pas nécessaire car il s'agit d'un apparéil à double isolation. (Classe II).
Le cable d'alimentation au réseau doit être place de sorte qu'aucun liquide ou vapeur ne puisse entre dans l'appareil le long de celui-ci. Si cela n'est pas possible, l'entrée du cable devra également être étanchée, avec de la silicone par exemple. Sinon, la protection IP indiquée ne serait pas conservée.
Versions dispensibles:
STANDARD: Ventilateur STANDARD. Ne nécessite pas de réglages
TIMER: Ventilateur équipe d'une miniterie TIMER. Miniterie régliable entre 3' et 15'.
TIMER-HYGRO: Ventilateur équipe d'une minuterie TIMER-HYGRO. Activation par contrôle d'humidité entre 40 % et 95 %. Minuterie régiable entre 0' et 15'.
Conçu pour la ventilation générale continue de pieces humides (bains, cuisines, buanderies et toilettes).
E 100 GST: Ventilateur équipé d'un minuteur de contrôle et d'un capteur de présence. Temporisation régblable entre 0 et 15 min. Détction de présence allant jusqu'à 3-4 m.
E 100 GTL: Ventilateur comprenant un minuteur de contrôle et une lumière d'ambiance. Temporisation régliable entre 0 et 15 min. Réglage de l'éclairage depuis apparéil étant jusqu'à intensité maximum.
Pour procéder au raccordement électric, suivre le diagramme de raccordement approprié selon le modele à raccorder (voir fig.3A-3B)
Si I'appareil ne doit pas etre utilise, il est recommande de le debrancher du secteur electrique.
RéGLAGES et FONCTIONNEMENT:
Réalizez les réglages nécessaires en fonction du modele installé.
TIMER (voir fig. 4B).
Pour le réglage du temps de minuterie, tourner le pivot « TIMER » dans le sens des aiguilles d'une montre pour augmenter le temps de minuterie (3' - 15')
L'extracteur, activé par l'interrupteur, se mettra en marche. Si l'interrupteur est désactivé, le ventilateur continuera à fonctionner pendant le temps régle puis il s'éteindra.
TIMER-HYGRO (voir fig. 4A).
Lorsqu'une tension électrique est appliquée pour la première fois, le ventilateur entre en mode test pendant quelques secondes et pendant ce temps, les valeurs Timer-Hygro pré-régliées d'usine s'affichent à l'écran.
Pour le réglage du temps de minuterie, tourner le pivot « TIMER » jusqu'à reglage de la valeur souhaïée qui s'affiche à l'écran (0' - 15').
Pour réguler le degré d'humidité, tourner le pivot « HYGRO » jusqu'àu réglage de la valeur souhaïée qui s'affiche à l'écran (40% - 95%).
Le modele GTH permet de ventiler en permanence (24/24h) ou en intermittance les pieces humides, suivant la position du commutateur S1.
S1 sur ON = mode permanent,
S1 sur OFF = mode intermittent
Dans tous les cas lorsque l'humidité détectée est au-dessus de la valeur ajustée l'érateur tourne à vitesse maximale.
Lorsque l'humidité détectée est en-dessous de la valeur ajustée, l'appareil continua à la vitesse maximale pendant la durée régée de la minuterie et s'arrête ou réduira sa vitesse après. Si S1 est en position OFF l'áérateur s'arrête. L'áérateur continua d'extraire l'air à basse vitesse si S1 est en position ON.
Les vitesses maximale et lente ne sont pas régables.
Lorsque l'interrupteur de la pierce est allumé l'extracteur fonctionne en vitesse maximale.
A I'extinction de I'interruuteur, I'aérateur continue en vitesse maximale pendant la durée de la minuterie et s'arrête si S1 = 0 FF ou ralentira si S1 = 0N
Pour proceder au réglage de la durée de temporisation, tourné le pivot du minuteur « TIMER » dans le sens des aiguilles d'une montre pour augmenter la durée de temporisation (de 0 à 15 min). Lorsque l'extracteur est raccordé au secteur électrique, le capteur de présence se précharge pendant 1 minute. L'extracteur se met ensuite en mode veille et est alors prêt à fonctionner en toute normalité.
L'extracteur se met en marche lorsqué le capteur de présence est activé. Si aucun mouvement n'est détecté par le capteur, l'extracteur continue de fonctionner pendant la durée sélectionnée sur le minuteur « TIMER ». Une fois cette durée éçoulée, l'extracteur s'arrête et se remet en mode veille.
LIGHT (voir figure 4C)
Ventilateur complenant un minuteur de contrôle et une lumière d'ambiance. Temporisation réglabre entre 0 et 15 min. Réglage de l'éclairage depuis appeareil étéint jusqu'à intense maximum.
Pour procéder au réglage de la durée de temporisation, tourné le pivot du minuteur « TIMER » dans le sens des aiguilles d'une montre pour augmenter la durée de temporisation (de 0 à 15 min).
Pour procéder au réglage de la luminosité des LEDs, tourner le pivot « LIGHT » dans le sens des aiguilles d'une montre pour augmenter l'intensité de la lumière (de 0 à MAX).
L'interrupteur activera la mise en marche de l'extracteur et les LEDs s'allumeront a intense MAXIMUM. Lors de la désactivation de l'interrupteur, le ventilateur continuera a fonctionner pendant la durée correspondant au réglage et les LEDs passeront à l'éclairage sélectionné. Enfin, le ventilateur s'éteindra et le niveau d'éclairage se mainiendra au niveau correspondant au réglage.
Pour terminer l'installation, vérifier que tous les raccordements ont ete correctement et s'assurer que les cables sont bien situés.
Remonter le couvercle frontal dans sa position correcte et s'assurer qu'il ne peut pas et demonté sans l'utilisation d'un outil (voir fig. 7).
S'assurer que I'hélique tourne librement.
Nettoyage et Maintenance:
- Avant de nettoyer l'appareil, s'assurer qu'il est débranché du réseau électrique et éviter un eventuel rebranchement involontaire.
Le nettoyer periodiquement avec un chiffon humide.
L'appareil ne nécessite aucune maintenance supplémentaire. - Le moteur, l'hélice et tous les composants doivent être inspectés régulièrement pour s'assurer qu'ils ne sont pas encrassés ou endommagés. La fréquence des inspections dé
pend des conditions de fonctionnement de l'appareil.
- Éliminer la saleté présente sur l'hélice et les parties interieures de la carcasse pour éviter tout déséquilibre pendant le fonctionnement, toute perte de performances aérodynamiques et tout dommage sur le moteur.
Cet apparéil n'est pas un thermomètre / hygromètre de précision.
Les valeurs affichées de T^a et HR sont seulement pour reference
Demandez toujours des pieces de rechange d'origine pour les réparations.
LE FABRICANT se reserve le droit d'effectuer toutes sortes d'améliorations technologiques ou modifications sans avis préalable.
CATA ELECTRODOMESTICOS, S.L. garantit pendant une période de deux (2) ans la é de ce produit à l'usage pour lequel il est destiné.
Cette garantie inclut aussi bien les matériels que la main-d'oeuvre et, en raison des petites dimen-sions du produit et de la capacité à le déplacer, il devra être transporte par l'utilier au Service Technique Officiel de CATA le plus proche.
Pour la réparation du produit, le consommateur devra se rendre auprès des services officiels d'as-sistance technique de la marque, ou au point de vente pour le remplacement du produit, l'annulation de l'achat ou la réduction du prix, le cas échéant, en joignant toujours la facture ou le ticket d'achat, ou bien le bon de livraison correspondant s'il avait été émis à une date ultérieure.
Si une non-conformité quelconque était détectée sur le produit, sa réparation ou son remplacement pourra être exigé, sauf si l'une de ces options résultat impossibly ou disproportionnée, et le délambda dans lequel cette option sera réalisée devra être raisonnable. Si la réparation ou le remplacement n'était pas possible ou appropriée, le consommateur pourra opter pour une remise sur le prix ou par l'annulation de l'achat, avec remboursement du prix.
La presente garantie ne sera pas appliquée dans les cas d'utilisation incorrecte ou inadéquate du produit, ni dans celui d'une manipulation indue de celui-ci par quiconque non autorisé, ou par man- que de nettoyage ou d'opérations de maintenance périodique du produit (nettoyage des filtres, rem- placement des ampoules). Veuillez noter que le bris de verre résultat d'une mauvaise utilisation n'est pas couvert par la garantie. Ce produit a eté concu pour une utilisation uniquement et exclusivement menagère, et de ce fait la garantie ne couvre pas l'usage professionnelnel ou une utilisation pour des fonctionnalités non prévues.
La démarche pour réclamer l'accompilissement de ce qui établi dans la garantie prendra fin trois ans après la livraison du produit, le consommateur devant informer de la non-conformité dans le-delai de deux mois à partir du moment où il en aura pris connaissance.
La presente garantie n'afecte pas les droits dont dispose le consommateur conformément a ce qui est etabli dans la Loi 23/2003 du 10 juillet, sur Garanties dans la Vente de Biens de Consommation.
Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit plutot etre remis au point de ramassage concerné, se chargeant du recyclage du matériel electrique et electronique. En vous assu- rant que ce produit est elimine correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inappro- prié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez pren-dre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous aze achete le produit.
