Silentis 12 - Purificateur d'air CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Purificateur d'air / extracteur d'air
Marque	CATA
Modèle	Silentis 12
Diamètre d'installation	120 mm
Hauteur minimale d'installation	2,3 m
Alimentation électrique	Monophasée, tension et fréquence selon plaque signalétique
Classe d'isolation	Classe II (double isolation, pas de terre nécessaire)
Indice de protection	IPX4
Puissance	Environ 20 W (estimation)
Fonctions principales	Extraction d'air, temporisation réglable (3-15 min), hygromètre intégré (modèle HYGRO)
Type de commande	Interrupteur mural ou intégré, réglage timer/hygro
Entretien	Nettoyage régulier des filtres et de l'appareil
Température ambiante maximale	40 °C
Garantie	2 ans (pièces et main-d'œuvre)
Poids	Environ 0,5 kg
Section de câble recommandée	1,5 mm² minimum
Utilisation prévue	Ventilation domestique ou locaux similaires

FOIRE AUX QUESTIONS - Silentis 12 CATA

Comment installer le Silentis 12 ?

Percez un trou de 120 mm de diamètre dans le mur ou le plafond. Retirez le couvercle A, placez le tube de décharge D dans le trou, puis fixez la base de la carcasse B avec les chevilles et vis fournies.

Quelle est la hauteur minimale d'installation ?

L'extracteur doit être installé à une hauteur minimale de 2,3 m du sol.

Comment connecter l'alimentation électrique ?

Desserrez la vis 2, retirez le couvercle 3, connectez le câble bleu à la borne N et le marron à L. Revissez le couvercle. L'appareil est en classe II, la terre n'est pas nécessaire.

Comment régler le timer sur le modèle TIMER ?

Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le temps de temporisation de 3 à 15 minutes.

Comment régler l'hygromètre sur le modèle HYGRO ?

Tournez le bouton rouge 4 pour régler le temps de temporisation et le bouton bleu 5 pour régler le degré d'humidité souhaité.

Le voyant s'allume-t-il en fonctionnement automatique ?

Le voyant s'allume lorsque l'extracteur est activé par l'interrupteur. En mode hygromètre, le voyant ne s'allume pas.

Puis-je utiliser cet extracteur dans une salle de bain ?

Oui, l'indice de protection IPX4 le rend adapté aux pièces humides comme les salles de bain.

Comment nettoyer le Silentis 12 ?

Débranchez l'appareil, retirez le couvercle et nettoyez les filtres et les pales avec un chiffon humide. Ne pas utiliser de produits abrasifs.

Que faire si l'extracteur ne fonctionne plus ?

Vérifiez l'alimentation électrique et les connexions. Si le problème persiste, contactez le service technique officiel CATA.

Où puis-je trouver la notice complète ?

Téléchargez la notice au format PDF gratuitement sur notice-facile.com.

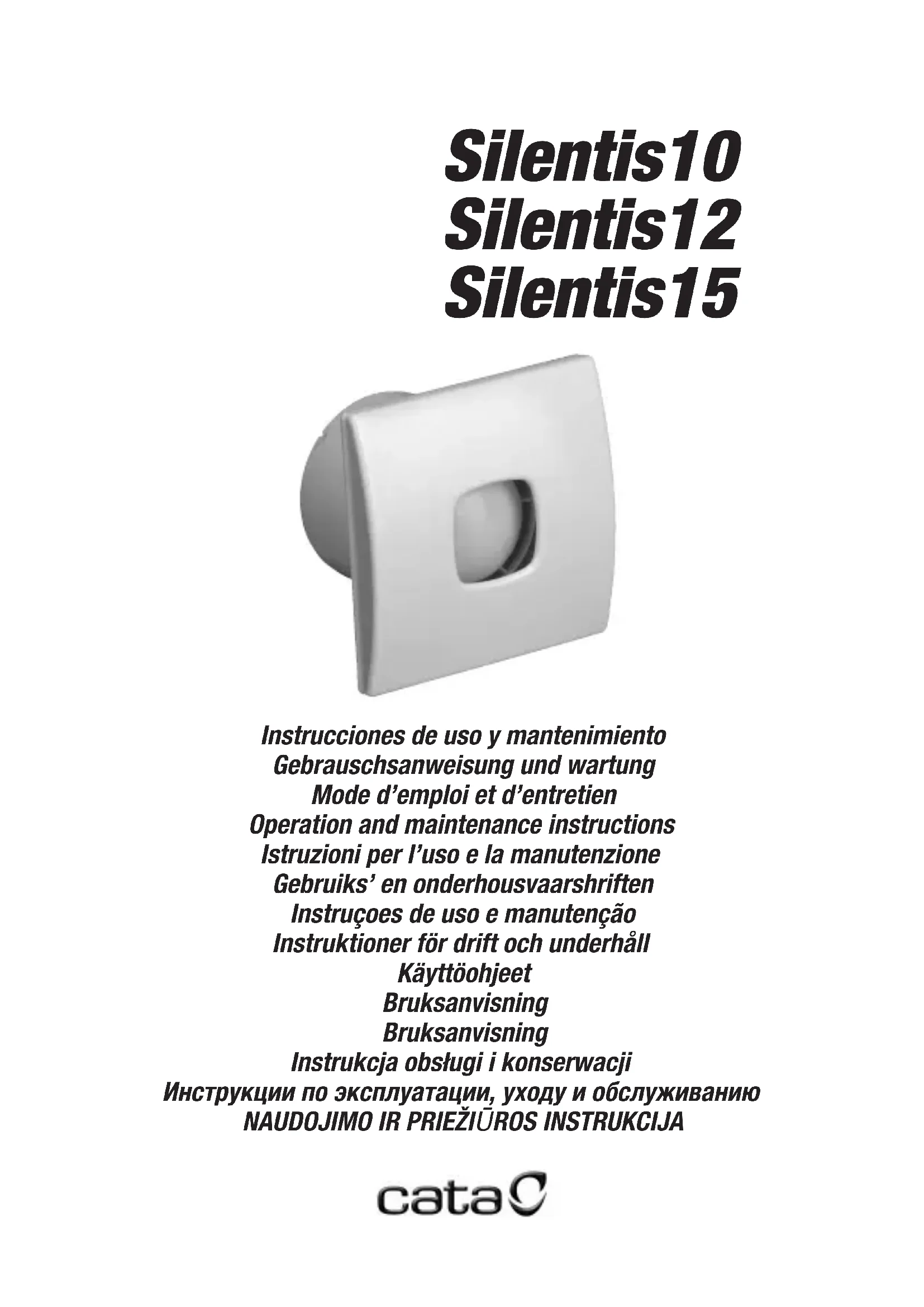

MODE D'EMPLOI Silentis 12 CATA

Mode d'emploi et d'entretien

Pour procéder à l'installation, faire une ouverture circulaire de (Silentis 10) 100 mm., (Silentis (Silentis 15) 150 mm. de diamètre dans le mur ou le plafond où l'on désire installer l'extr Retirer le couvercle A comme montré sur la Fig. 1.

Placer le tube de décharge (D) dans le trou pratiqué dans le mur ou le plafond pour l’éva Fixer la base de la carcasse (B) au moyen des chevilles et des vis fournis par le fabrican

IMPORTANT:

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont sensorielles ou mentales sont réduites, ou sans expérience ou connaissance, sauf si elles ont d'truites en ce qui concerne l'usage de l'appareil par une personne responsable de leur sécurité.

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Cet extracteur doit être installé à une hauteur minimum de 2,3m.

- Il faudrait faire l'installation et établir des connexions selon les règles locales et par un t

- Des précautions doivent être prises pour éviter le reflux de gaz dans la pièce, provenant ouvert ou d'autres mécanismes à flamme ouverte.

- Ne pas installer le tube de décharge (D) de l'extracteur à une cheminée de fumées, à d'ration ou des conduits d'air chaud.

Avant d'effectuer l'installation à des tuyauteries, consulter les ordonnances municipales sur les et demander le permis correspondant à la personne responsable de l'édifice.

- S'assurer que la ventilation est adéquate, surtout lorsque l'extracteur et un appareil à chambl sont utilisés simultanément dans le même milieu ambiant.

- Cet extracteur est destiné à la ventilation domestique ou à des locaux similaires.

- Ne pas utiliser dans des locaux dont la température ambiant est supérieure à 40°.

-Cet extracteur ne produit pas d'interférences sur radio/télévision (Réglementation 2004/108/CE).

CONNEXION ÉLÉCTRIQUE:

La connexion doit se faire à un réseau monophasé, à la tension et la fréquence indiquées s létique de l'extracteur.

Dans l'installation, prévoir un interrupteur bipolaire avec une distance entre contacts égale ou Pour effectuer la connexion électrique, desserrer la vis (2) jusqu'à ce que le couvercle (3) s connecter les câbles d'alimentation à la réglette (E), le câble bleu à N et le câble marron Replacer le couvercle (3) en le fixant avec la vis (2) puis remettre le couvercle (A) jusqu'lement fixé par l'onglet (7).

L'appareil doit être connecté en permanence à une canalisation fixe au moyen d'un câble pour fixe (câble à 2 ou 3 conducteurs à section minimale maximum de 1,5^ ). mm

L'appareil étant à double isolation, la prise de terre n'est pas nécessaire. (Classe II). IPX4

NOTE: Connexion TIMER

Effectuer cette connexion en suivant le schéma de branchement TIMER.

Pour connecter les câbles aux bornes de la réglette, pressionner d'abord sur la zone (x) (x1, d'un accessoire (par exemple, la pointe d'un tournevis), puis introduire les câbles nus (L, N, des trous (y) (y1, y2, y3).

Type TIMER IPX4

Pour le réglage du temps de temporisation, tourner le bouton dans le sens des aiguilles d'ur menter le temps de temporisation (3' - 15').

Type HYGRO IPX4

Pour le réglage du temps de temporisation, tourner le bouton rouge (4) dans le sens des ai tre. Pour régler le degré d'humidité, tourner le bouton bleu (5) dans le sens des aiguilles d'u l'augmenter.

La série Silentis est équipée d'un hygromètre et incorpore un voyant de signalisation. Le voyant s'allume lorsquel'extracteur est en marche, activé par l'interrupteur de l'appareil lui-même ou un interrup rieur. Lorsque l'extracteurfonctionne par le degré d'humidité, le voyant ne s'allume pas. Lorsqu n'es pas en marche, le voyant reste éteint.

CATA ELECTRODOMÉSTICOS S.L. se réserve le droit d'effectuer toute amélioration technologie modification sans préavis.

ITALIANO

INSTALLAZIONE:

CATA ELECTRODOMÉSTICOS, S.L. garantit pendant une période de deux (2) ans la conform ce produit à l'usage pour lequel il est destiné.

Cette garantie inclut aussi bien les matériels que la main-d'oeuvre et, en raison des petites sions du produit et de la facilité à le déplacer, il devra être transporté par l'usager au Serv Technique Officiel de CATA le plus proche.

Pour la réparation du produit, le consommateur devra se rendre auprès des services officiels sistance technique de la marque, ou au point de vente pour le remplacement du produit, l'air de l'achat ou la réduction du prix, le cas échéant, en joignant toujours la facture ou le tické ou bien le bon de livraison correspondant s'il avait été émis à une date ultérieure.

Si une non-conformité quelconque était détectée sur le produit, sa réparation ou son remplace pourra être exigé, sauf si l'une de ces options résultait impossible ou disproportionnée, et le dans lequel cette option sera réalisée devra être raisonnable. Si la réparation ou le remplace n'était pas possible ou appropriée, le consommateur pourra opter pour une remise sur le prix l'annulation de l'achat, avec remboursement du prix.

La présente garantie ne sera pas appliquée dans les cas d'utilisation incorrecte ou inadéquate produit, ni dans celui d'une manipulation indue de celui-ci par quiconque non autorisé, ou par que de nettoyage ou d'opérations de maintenance périodique du produit (nettoyage des filtres, placement des ampoules). Ce produit a été conçu pour une utilisation uniquement et exclusive ménagère, et de ce fait la garantie ne couvre pas l'usage professionnel ou une utilisation pour fonctionnalités non prévues.

La démarche pour réclamer l'accomplissement de ce qui établi dans la garantie prendra fin tr après la livraison du produit, le consommateur devant informer de la non-conformité dans le deux mois à partir du moment où il en aura pris connaissance.

La présente garantie n'affecte pas les droits dont dispose le consommateur conformément ce qui est établi dans la Loi 23/2003 du 10 juillet, sur Garanties dans la Vente de Bie Consommation.

DEUTSCH

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
