GTMM11 - Détecteur TOP CRAFT - Notice d'utilisation et mode d'emploi gratuit

Marque	TOP CRAFT
Modèle	GTMM11
Catégorie	Détecteur
Type de produit	Détecteur mural multi-usages (bois, métal, câbles sous tension)
Dimensions (approx.)	200 x 80 x 30 mm
Poids (approx.)	200 g (avec pile)
Alimentation	1 pile bloc 9V (type 6F22/6LR61)
Consommation électrique	15 mA
Température ambiante	-20 °C à 40 °C
Modes de détection	STUD (bois/poutres jusqu'à 19 mm), METAL (métal jusqu'à 30 mm), DEEP (bois et métal jusqu'à 38 mm), AC (câbles sous tension jusqu'à 50 mm)
Fonctions principales	Détection d'objets cachés, calibrage automatique, indicateur de pile faible, arrêt automatique après 60 secondes, signal sonore et visuel
Affichage	Écran LCD avec barre de distance, icônes de mode, symbole de tension et de pile
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide. Aucune maintenance particulière.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Tenir hors de portée des enfants. Ne pas utiliser sur des câbles nus. Respecter les consignes de sécurité de la notice.
Rangement	Endroit sec, à l'abri du gel, hors de portée des enfants. Retirer la pile si inutilisé longtemps.
Pièces détachées et réparabilité	Réparations par technicien spécialisé uniquement. Utiliser des pièces d'origine. Hotline service après-vente disponible.
Garantie	3 ans à compter de la date d'achat
Contenu de l'emballage	Détecteur, pile bloc 9V, notice d'utilisation avec carte de garantie
Informations générales	Usage privé uniquement. Déclaration de conformité disponible sur www.gt-support.de. Fabricant : Globaltronics GmbH & Co. KG.

FOIRE AUX QUESTIONS - GTMM11 TOP CRAFT

Quel type de pile utiliser pour le détecteur TOP CRAFT GTMM11 ?

L'appareil nécessite une pile bloc 9V de type 6F22 ou 6LR61. Insérez-la en respectant la polarité.

Comment calibrer le détecteur avant utilisation ?

Tenez l'appareil contre la surface à vérifier, à un endroit où il n'y a probablement pas d'objet caché. Maintenez la touche de calibrage enfoncée sans bouger l'appareil. Trois bips sonores confirment le calibrage. Si le symbole « » apparaît, déplacez l'appareil de quelques centimètres et réessayez.

Quels modes de détection propose le GTMM11 ?

Quatre modes sont disponibles : STUD (bois/poutres jusqu'à 19 mm), METAL (métal jusqu'à 30 mm), DEEP (bois et métal jusqu'à 38 mm) et AC (câbles sous tension jusqu'à 50 mm).

Comment détecter un objet caché dans un mur ?

Après calibrage, glissez lentement l'appareil le long du mur en direction horizontale, sans le soulever ni le basculer. Lorsque la barre à l'écran est pleine et qu'un son permanent retentit, l'appareil est au début de l'objet. Marquez ce point, continuez jusqu'à ce que la barre disparaisse, puis revenez en sens inverse pour marquer l'autre extrémité. L'objet se trouve entre les deux marques.

Que faire si l'écran affiche un symbole de pile faible ?

Remplacez la pile par une neuve de même type (9V bloc) dès que l'icône de pile apparaît à l'écran. Respectez la polarité lors de l'insertion.

Le détecteur s'éteint tout seul, est-ce normal ?

Oui, l'appareil s'éteint automatiquement après 60 secondes d'inactivité pour économiser la pile. Vous pouvez le rallumer en appuyant sur la touche ON/OFF.

Comment nettoyer et entretenir le GTMM11 ?

Nettoyez l'appareil avec un chiffon sec ou légèrement humide. Évitez les produits agressifs. Rangez-le dans un endroit sec et à l'abri du gel. Retirez la pile si vous ne l'utilisez pas pendant une longue période.

Puis-je utiliser ce détecteur pour un usage professionnel ?

Non, le GTMM11 est destiné à un usage privé uniquement. Il n'est pas conçu pour un usage professionnel en atelier ou sur chantier.

Que faire si l'appareil ne détecte pas correctement ?

Vérifiez d'abord l'état de la pile. Assurez-vous que l'appareil est calibré correctement et que vous utilisez le mode adapté. Les murs épais, les revêtements métalliques ou une humidité élevée peuvent fausser les résultats. Testez l'appareil sur un objet connu avant utilisation.

Comment obtenir la notice complète ou contacter le service après-vente ?

La notice complète est disponible en PDF sur le site www.gt-support.de. Pour toute question ou réclamation, contactez la hotline au 03 707 14 49 (Belgique) ou par email à [e-mail]. La garantie est de 3 ans.

MODE D'EMPLOI GTMM11 TOP CRAFT

Notice d'utilisation (34-49)

DETETOR

Contenu de l'emballage 35

Consignes de sécurité 36

Composants et éléments de commande 40

Insertion des piles 41

Fonctionnement 41

- Mise sous/hors tension 41

- Detection d'objets chaches 42

- Sélection du mode 43

- Etalonnage de l'appareil 43

- Chercher ou localiser l'objet caché 45

Nettoyage 48

Rangement 48

Mise au rebut 48

Declaration de conformite 49

Garantie 67

Carte de la garantie

La protection prévue peut être compromise si appareil n'est pas utilisé conformément à ce mode d'emploi.

Conservez ce mode d'emploi et transmettez-le aux autres utilisateurs.

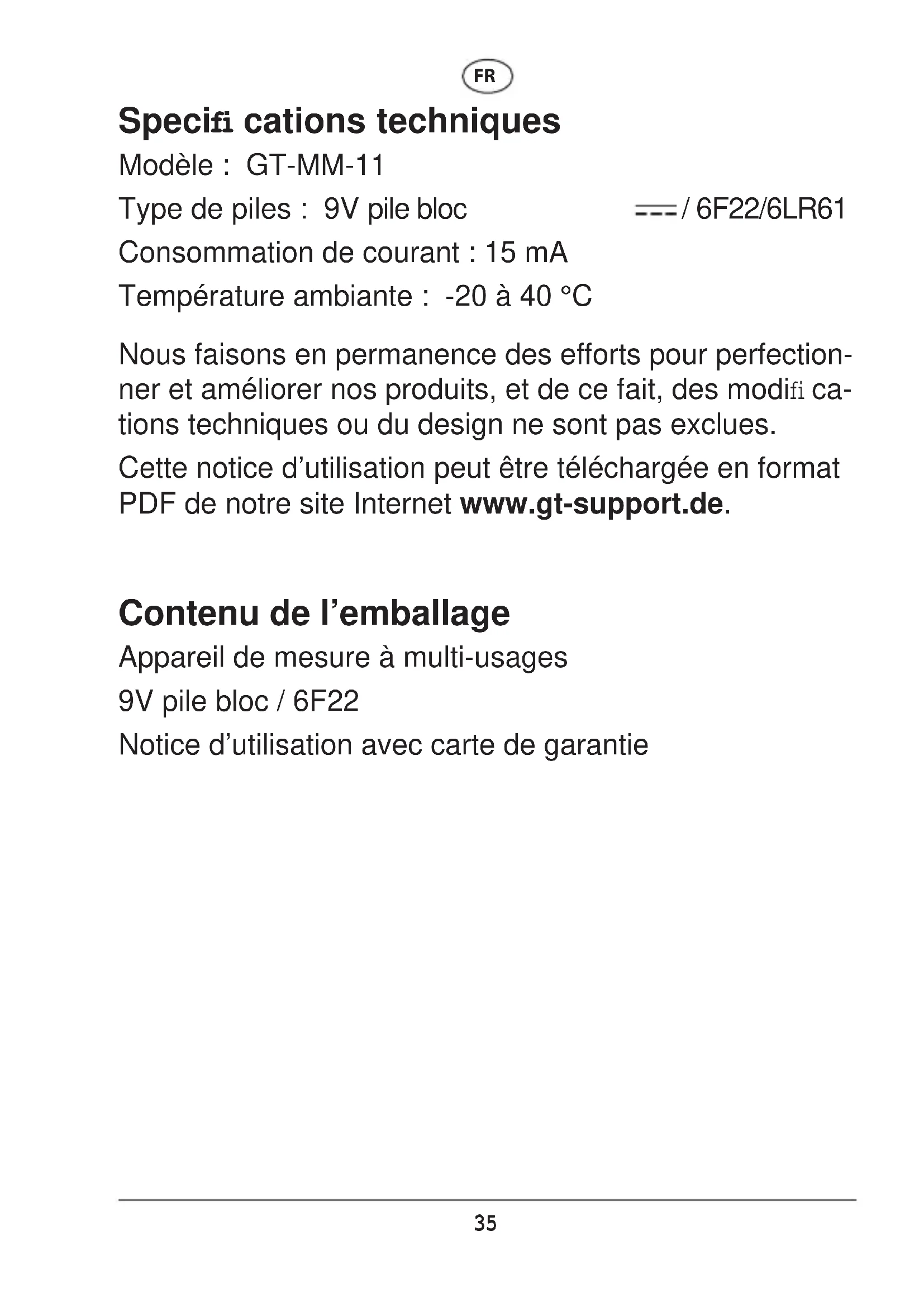

Type de piles : 9V pile bloc

---/6F22/6LR61

Consommation de courant : 15 mA

Température ambiante : -20 à 40 °C

Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifications techniques ou du design ne sont pas exclues.

Cette notice d'utilisation peut être téléchargée en format PDF de notre site Internet www.gt-support.de.

Contenu de l'emballage

Appareil de mesure à multi-usages

9V pile bloc / 6F22

Notice d'utilisation avec carte de garantie

Consignes de sécurité

Lisez attentivement les informations suivantes et conservez cette notice d'utilisation afi n de pouvoir relire plus tard encore.

Joignez cette notice quand vous transmettez

l'appareil à une autre personnemit.

Mise en garde ! Veuillez observer les mesures de sécurité essentielles y compris les consignes suivantes relatives à la sécurité contre les incendies lors de l’utilisation des appareils actionnés par piles afi n d’écarter le risque de dommages personnels et matériels.

Maintenez votre zone de travail en ordre !

- Le désordre dans la zone de travail entraîne un risque d'accidents.

Anticipez les effets de l'environnement !

- N'exposez pas l'appareil à la pluie. N'utilisez jamais l'appareil dans un environnement humide ou mouillé.

- Cet appareil n'est pas destiné à l'utilisation par des personnes avec des capacités physiques, sensorielles ou mentales limitées (y compris les enfants), ni par des personnes qui ont un manque d'expérience et/de savoir sans la surveillance d'une personne compétente ou sans avoir reçu des instructions claires d'une personne compétente à propos de l'utilisation de l'appareil.

- Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

- Conservez le matériel d'emballage hors de la portée des enfants. Il existe un risque d'étouffement.

Mise en garde ! Cet appareil de mesure doit être utilisé de manière conforme, décrite dans ce mode d'emploi.

Contrôlez si l'appareil présente des endommagements !

- Contrôlez, avant de prendre l'appareil en service, s'il présente des endommagements. Contrôlez d'abord le bon fonctionnement de l'appareil. Avant de le prendre en service. Ne l'utilisez pas si l'une des composantes présente un défaut.

Rangez vos appareils en un endroit sûr !

- Les appareils et piles non utilisés doivent être rangés à un endroit sec et non accessibles aux enfants.

Réparations

- Cet appareil correspond aux régulations de sécurité en vigueur. Les réparations doivent être réalisées par les techniciens spécialistes uniquement à l'aide des pièces originales afi n d'écarter le risque d'un accident pour l'utilisateur.

Instructions supplémentaires pour les piles

- Observez la polarité en insérant les piles. Ne court-circuitez pas les piles. Il y a un risque de fuites de liquide de piles.

FR

• Ne tentez pas de rechargez des piles non rechargeables. Elles pourraient exploser.
• Gardez les piles hors de la portée des enfants, ne les jetez pas au feu, ne les courtcircuitez pas, ne les démontez pas.
• Ne désassemblez pas les piles. Le contact avec les composants peut provoquer des dommages personnels ou des incendies.
• Ne réchauffez pas les piles, ne les jetez pas au feu. La chaleur dégagée peut provoquer des explosions.
• N'exposez jamais les piles à des conditions extrêmes, par exemple aux radiateurs ou rayons de soleil. Il y a un risque accru d'écoulement !
• Retirez les piles usées sans tarder.
• Elles pourraient écouler. Nettoyez les contacts de l'appareil et des piles avant d'en insérer une nouvelle.
• S'il y a du liquide sur la pile, vous pouvez le nettoyer à l'aide d'un chiffon. Evitez le contact avec la peau.
• Sortez la pile de l'appareil quand vous ne l'utilisez pas pendant une certaine durée.
• Le produit électrolyte écoulant pourrait provoquer des blessures ou des dommages matériels.
• Conservez les piles en un endroit frais et sec, à l'abri des rayons de soleil directs.

Consignes de sécurité supplémentaires pour les dé- tecteurs de tuyaux et conduites de courant

• N'utilisez pas l'outil pour détecter le courant alternatif dans des conduites non isolées ou libres.
• N'utilisez pas cet appareil en guise de voltmètre.
• N'oubliez pas que l'appareil ne reconnaît éventuellement pas tous les tuyaux et conduites correctement.

• Les conditions suivantes peuvent provoquer des résultats inexacts :

• une pile épuisée
  – des parois épaisses avec des tuyaux ou conduites de courant minces
  – des parois très épaisses
  – des conduites ou tuyaux à une profondeur importante
  – des parois revêtues de métal
  – des conditions très humides

• des câbles blindés
  – un chargement électrostatique
• testez l'appareil chaque fois avant de l'utiliser en
• détectant un tuyau ou une conduite dont vous connaissez l'emplacement.
• Consultez, en cas de doute, un constructeur en bâtiments compétent.

ATTENTION ! Le multi-capteur est destiné à l'utilisation privée.

Il ne convient pas pour l'emploi professionnel dans un atelier, etc.

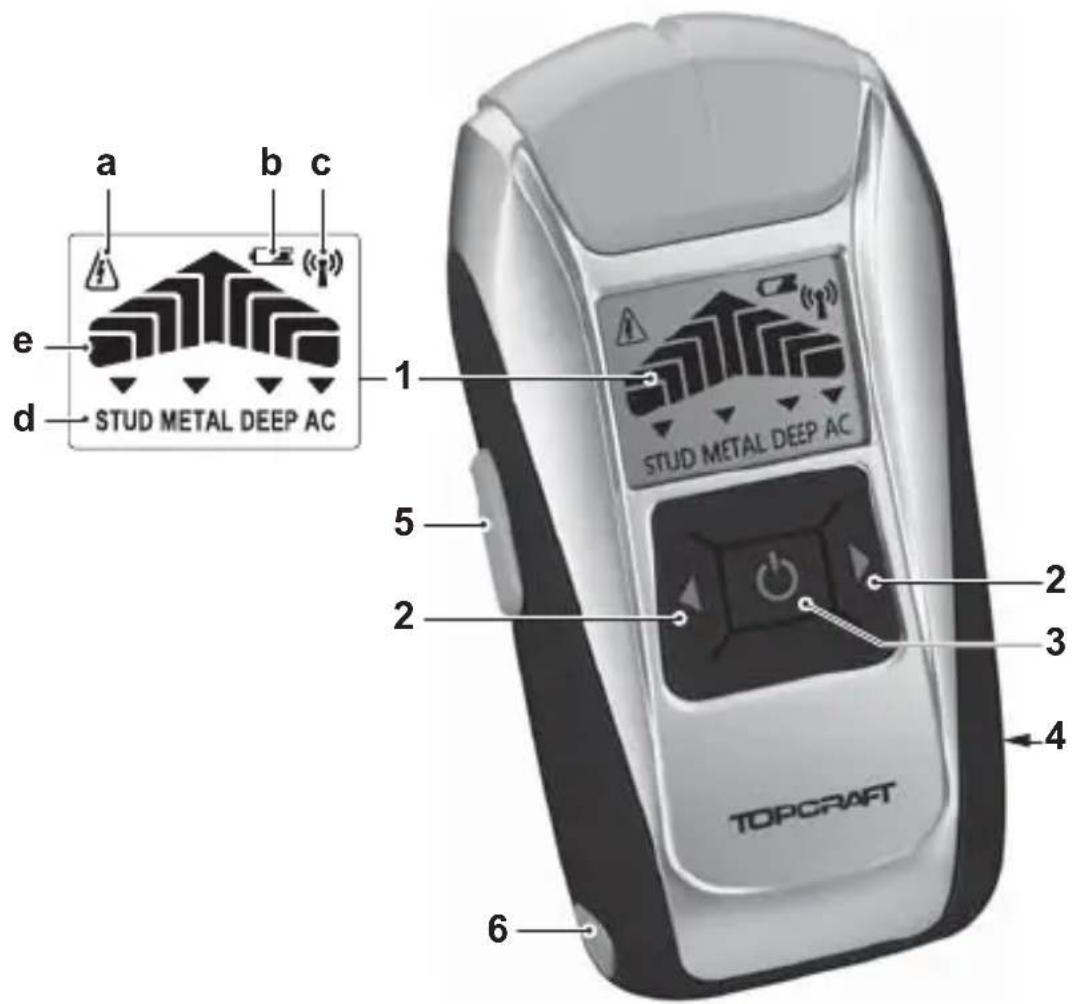

Composants et éléments de commande

a b c e d STUD METAL DEEP AC 1 STUD METAL DEEP AC 5 2 2 3 4 TOPCRAFT 6

1. Ecran

a Indique une conduite électrique sous tension
b Indique un remplacement de la pile requis
c Symbole du signal

d Affichage du mode

e Affichage de la distance à l'objet moyennant une barre

1. Touche MODE
2. Touche ON/OFF
3. Logement de la pile (face arrière)
4. Touche de calibrage
5. Marqueur intégré

Insertion des piles

Il vous faut une pile bloc 9 volts type 6F22.

1. Ouvrez le compartiment de la pile, retirez la semelle de connexion et pressez la pile avec la polarité correcte sur la semelle. Refermez le compartiment de la pile.
2. L'état de la pile est affiché à l'écran quand il est temps de remplacer la pile.

INFORMATION : L'état de la pile est affiché à l'écran quand il est temps de remplacer la pile.

Fonctionnement

Mise sous/hors tension

1. Appuyez sur la touche ON/OFF pour mettre l'appareil sous/hors tension.

Après 60 secondes sans action, l'appareil s'arrête automatiquement.

Detection d'objets chaches

ATTENTION! Prenez les précautions suivantes afi n d'écarter le risque de dommages personnels ou matériels :

• Les poutres et montants sont introduits en intervalles réguliers dans les murs maçonnés. Déterminez la distance entre les poutres ou montants avant de débuter les travaux.
• Une distance irrégulière peut indiquer des conduites électriques ou d'eau.
• Des erreurs de mesurage sont possibles selon la finition de la surface.
• Vérifi ez s'il s'agit d'une conduite électrique dès que vous constatez un objet.
• Quand le symbole de la foudre s'affi che sur l'écran, il s'agit d'une conduite électrique sous tension.
• Les charges statiques peuvent élargir la portée d'une conduite électrique de 30 cm.
• N'effectuez pas de travaux de maçonnage dans cette zone.
• Les travaux dans une zone comportant des conduites électriques ne sont autorisés qu'après avoir assuré, avant le début des activités, que l'alimentation en courant électrique des conduites en question a été interrompue.
• Selon la profondeur, l'objet dépisté peut être plus large ou plus étroit qu'affi ché sur l'écran.

FR

- Marquez toujours les extrémités de l'objet. Le centre entre les deux marquages correspond donc au centre de l'objet.

Avec l'appareil, vous pouvez détecter les objets (matériaux suivants) :

• du bois/ des poutres (STUD), avec une profondeur de localisation maximale de 19 mm
• du métal (METAL), profondeur de localisation maximale 30 mm
• Le paramètre DEEP permet de localiser du bois/des poutres et des pièces métalliques particulièrement profonds (profondeur max. de localisation 38 mm)
• des conduites électriques (AC), profondeur de localisation maximale 50 mm

Sélection du mode

1. Appuyez sur la touche MODE pour sélectionner le mode STUD > METAL > DEEP > AC

Etalonnage de l'appareil

L'appareil doit être étalonné en fonction du corps (mur, plancher, plafond) :

• Chaque fois avant la recherche
• À intervalles réguliers pendant la recherche (après 60 secondes)

INFORMATION : Il est nécessaire d'étalonner à nouveau après 60 secondes afi n de réduire la production d'erreurs de mesure.

FR

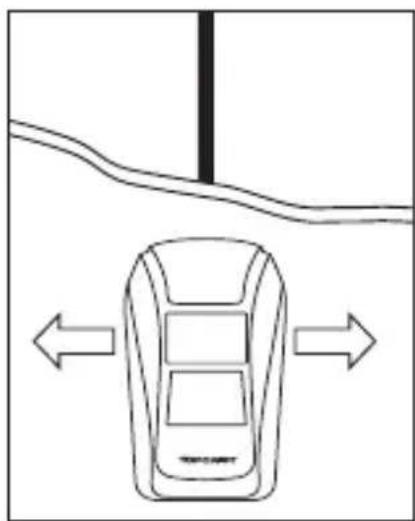

1. Tenir l'appareil contre la surface (sélectionner l'endroit tel qu'il soit peu probable que l'objet recherché s'y trouve)
2. Maintenir la touche d'étalonnage enfoncée, ne pas bouger l'appareil ; la réussite de l'étalonnage est confirmée par 3 bibs brefs.
3. Maintenir la touche enfoncée et lancer la recherche.

Information :

L'appareil ne doit pas bouger durant le calibrage.

- Si vous calibrez trop proche de l'objet ou directement sur le bois, le calibrage ne réussit éventuellement pas. Dans ce cas, l'écran LCD affi che le symbole suivant : „” ou un son aigu plus long est émis.

Le cas échéant, vous devrez redémarrer l'appareil afi n de lancer le calibrage à nouveau.

Gardez cette fois l'appareil quelques centimètres plus à droite ou à gauche de la surface précédente.

Chercher ou localiser l'objet caché

La recherche ou la localisation est la même pour les 4 modes, et est expliquée à l'aide des illustrations.

Passez toujours deux fois avec l'appareil sur l'objet trouvé. Les passages doivent être effectués en sens opposés. Après le calibrage, glissez l'appareil lentement le long du mur en direction horizontale (voir l'illustration).

Ne soulevez pas l'appareil, ne le basculez pas.

a) L'écran affiche seulement le mode = aucun objet en proximité.

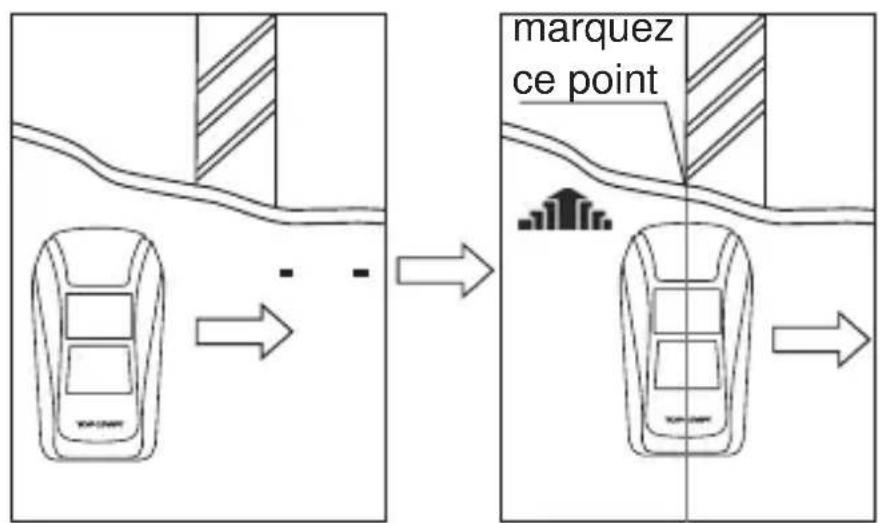

Quand vous vous approchez de l'objet recherché, les premières barres sont remplies sur l'écran LCD. Lorsque les barres sont complètes, vous pouvez marquez le point (voir l'illustration).

marquez ce point

FR

b) Lorsque l'appareil se rapproche de l'objet, la barre s'accroît sur l'écran.
c) Une barre pleine sur l'écran avec un son aigu permanent = l'appareil se trouve au début de l'objet.

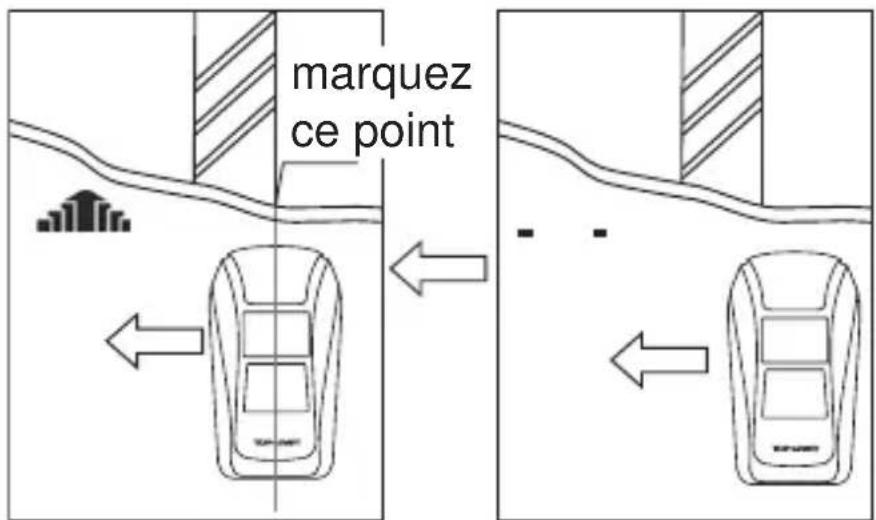

Bougez l'appareil dans la même direction jusqu'à ce que ne voyiez plus aucune barre sur l'écran.

Bougez ensuite l'appareil dans le sens opposé pour mar- quer l'autre extrémité de l'objet. Posez la marque au point où la batte est complète (voir les illustrations).

marquez ce point

L'objet recherché se trouve entre les deux marques.

INFORMATION : Si vous cherchez des objets métalliques en mode METAL, vous devez éventuellement répéter la recherche avec l'appareil tourné de 90°. Des renforcements en métal posés parallèlement au trajet de l'appareil pourrait déranger le capteur de l'appareil.

Une seule barre affichée en permanence ne signifie pas qu'un objet ait été détecté.

Vous ne pouvez être sûr d'avoir détecté un objet que si l'appareil affi che des barres pleines et qu'un signal sonore est émis en permanence.

Si le symbole de la foudre est affi ché en addition au mode AC, l'objet détecté est une conduite électrique sous tension.

Si vous avez que les conduites sont posées à un certain endroit, mais vous ne les trouvez pas en mode AC avec l'appareil, vous pouvez passer en mode METAL. Les conduites électriques peuvent être blindées par des caches métalliques. Les poutres rapprochées et conduites électriques sous tension peuvent empêcher la détection précise des objets isolés.

L'appareil mesure également des montants, lattes et objets métalliques cachés dans les murs jusqu'à une profondeur de 38 mm en mode DEEP. Vous constaterez ainsi la présence de montants, lattes et objets métalliques. Mais il ne sera pas possible de distinguer entre métal et bois.

Nettoyage

Le multi-capteur ne demande aucune maintenance. Nettoyez l'appareil à l'aide d'un chiffon sec ou légèrement humidifié é.

Rangement

• Conservez l'appareil en un endroit sec et à l'abri du gel, hors de la portée des enfants.
• Sortez les piles de l'appareil si vous ne l'utilisez pas pendant une certaine durée.

Mise au rebut

Eliminez l'emballage de manière conforme.

L'appareil ne doit pas être éliminé avec les ordures ménagères. Si l'appareil ne peut plus être utilisé retirez les piles de l'appareil. Demandez au service d'élimination des déchets compétent quelles sont les mesures nécessaires pour l'élimination.

Les piles et accumulateurs n'ont rien à faire dans les ordures ménagères.

Chaque consommateur est légalement tenu de remettre les piles à un lieu de collecte de sa commune, de son quartier ou dans un commerce. Ainsi, tous les piles et accumulateurs peuvent être traités de manière respectueuse de l'environnement.

Les piles et accumulateurs qui contiennent des substances nocives sont désignées par ce signe et des symboles chimiques (Cd pour cadmium, Hg pour mercure, Pb pour plomb).

Declaration de conformite

La conformité de ce produit avec les normes prévues par la loi est garantie.

Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de.

Commercialisé par (ce n'est pas l'adresse du service !) :

Globaltronics GmbH & Co. KG

Le produit que vous venez d'acheter a été fabriqué soigneusement et sous surveillance constante.

La période de garantie a une durée de 3 ans à compter de la date d'achat.

1. Au cas où l'appareil devait présenter un dysfonctionnement malgré les processus de fabrication et de contrôle très élaborés, nous vous prions de vous adresser à notre hotline du service après-vente.
2. Pour toutes les questions et commandes de pièces de rechange, veuillez vous adresser par téléphone à notre centre de service après-vente.
3. Notre garantie correspond aux dispositions légales spécifiques des pay d'achat (selon justificatif / facture ou bon de livraison). Les endommagements dûs à l'usure habituelle, la surcharge ou l'utilisation non conforme sont exclus de la garantie.

Dans le cas d'une réclamation veuillez contacter notre hotline de service après-vente au préalable par téléphone. Là, on est bien disposé à vous renseigner sur la suite du procédé. S'il vous plaît, n'envoyez pas votre article sans appel!

Veuillez conserver le bon de caisse comme justificatif d'achat.

Cette garantie ne couvre pas les dommages dûs à un accident, une utilisation non conforme et à la force majeure.

Pour le cas de garantie, veuillez vous adresser à notre hotline de service après-vente:

Globaltronics Service Center c/o teknihall Benelux bvba

Brusselstraat 33

2321 Meer

België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

La garantie devient nulle en cas d'interventions sur l'appareil effectuées des personnes non compétentes.

Si vous devez envoyer votre produit défectueux au service après-vente (veuillez contacter le hotline avant), veillez à emballer le produit correctement. Nous n'endossons aucune responsabilité pour les dommages produit lors du transport.

CONDIÇÕES DE GARANTIA

VEUILLEZ DECOUPER CETTE CARTE ET AJOUTE LE CHEZ L'ARTICLE Article : Appareil de mesure à multi-usages GT-MM-11 (7631)

Description de la plainte : ____

Vendu par Aldi :

Client :

Nom :

Rue :

Code postal, lieu :

Téléphone avec préfi xe:

Courriel :

(Pour les messages concernant l'état en cas de réparation)

Signature du client :

Service après-vente :

Globaltronics Service Center, c/o teknihall Benelux bvba Brusselstraat 33, 2321 Meer, België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

Garantie 3 ans à compter de la date d'achat.

En cas d'une demande de garantie, l'appareil défectueux doit être accompagné de la carte de garantie et du bon de caisse. Les cartes de garantie expédiées ultérieurement ne sont pas prises en compte.

PO51000169 AA 38/15 B

CARTÃO DA GARANTIA

DESTAQUE ESTE CARTÃO E JUNTE-O AO APARELHO.

Artigo: Detetor GT-MM-11 (7438)

Sobrenome:

Nome:

Rua:
