Merk	TOP CRAFT
Model	GTMM11
Categorie	Detector
Producttype	Multifunctionele muurdetector (hout, metaal, onder spanning staande kabels)
Afmetingen (ca.)	200 x 80 x 30 mm
Gewicht (ca.)	200 g (met batterij)
Voeding	1 9V blokbatterij (type 6F22/6LR61)
Stroomverbruik	15 mA
Omgevingstemperatuur	-20 °C tot 40 °C
Detectiemodi	STUD (hout/balken tot 19 mm), METAL (metaal tot 30 mm), DEEP (hout en metaal tot 38 mm), AC (onder spanning staande kabels tot 50 mm)
Belangrijkste functies	Detectie van verborgen objecten, automatische kalibratie, indicatie van lage batterij, automatische uitschakeling na 60 seconden, audio- en visueel signaal
Display	LCD-scherm met afstandsbalk, modusiconen, spanning- en batterijsymbool
Onderhoud en reiniging	Reinig met een droge of licht vochtige doek. Geen speciaal onderhoud nodig.
Veiligheid	Niet blootstellen aan regen of vocht. Buiten het bereik van kinderen houden. Niet gebruiken op kale kabels. Volg de veiligheidsinstructies in de handleiding.
Opslag	Droge, vorstvrije plaats, buiten het bereik van kinderen. Verwijder de batterij bij langdurig niet-gebruik.
Onderdelen en repareerbaarheid	Reparaties alleen door gespecialiseerde technicus. Gebruik originele onderdelen. Klantenservice hotline beschikbaar.
Garantie	3 jaar vanaf aankoopdatum
Inhoud van de verpakking	Detector, 9V blokbatterij, gebruikshandleiding met garantiekaart
Algemene informatie	Alleen voor particulier gebruik. Conformiteitsverklaring beschikbaar op www.gt-support.de. Fabrikant: Globaltronics GmbH & Co. KG.

Veelgestelde vragen - GTMM11 TOP CRAFT

Welk type batterij moet worden gebruikt voor de TOP CRAFT GTMM11 detector?

Het apparaat heeft een 9V-blokbatterij van het type 6F22 of 6LR61 nodig. Plaats deze met inachtneming van de polariteit.

Hoe kalibreer ik de detector voor gebruik?

Houd het apparaat tegen het te controleren oppervlak, op een plek waar zich waarschijnlijk geen verborgen object bevindt. Houd de kalibratieknop ingedrukt zonder het apparaat te bewegen. Drie pieptonen bevestigen de kalibratie. Als het symbool "« »" verschijnt, verplaatst u het apparaat een paar centimeter en probeert u het opnieuw.

Welke detectiemodi biedt de GTMM11?

Er zijn vier modi beschikbaar: STUD (hout/balken tot 19 mm), METAL (metaal tot 30 mm), DEEP (hout en metaal tot 38 mm) en AC (onder spanning staande kabels tot 50 mm).

Hoe detecteer ik een verborgen object in een muur?

Na kalibratie schuift u het apparaat langzaam horizontaal langs de muur, zonder het op te tillen of te kantelen. Wanneer de balk op het scherm vol is en er een continu geluid klinkt, bevindt het apparaat zich aan het begin van het object. Markeer dit punt, ga door totdat de balk verdwijnt, ga dan terug in omgekeerde richting om het andere uiteinde te markeren. Het object bevindt zich tussen de twee markeringen.

Wat moet ik doen als het scherm een symbool voor een lege batterij weergeeft?

Vervang de batterij door een nieuwe van hetzelfde type (9V blok) zodra het batterijpictogram op het scherm verschijnt. Let op de polariteit bij het plaatsen.

De detector schakelt vanzelf uit, is dat normaal?

Ja, het apparaat schakelt na 60 seconden inactiviteit automatisch uit om de batterij te sparen. U kunt het weer inschakelen door op de ON/OFF-knop te drukken.

Hoe reinig en onderhoud ik de GTMM11?

Reinig het apparaat met een droge of licht vochtige doek. Vermijd agressieve producten. Bewaar het op een droge, vorstvrije plaats. Verwijder de batterij als u het apparaat langere tijd niet gebruikt.

Kan ik deze detector gebruiken voor professioneel gebruik?

Nee, de GTMM11 is uitsluitend bedoeld voor particulier gebruik. Het is niet ontworpen voor professioneel gebruik in werkplaats of op bouwplaats.

Wat moet ik doen als het apparaat niet correct detecteert?

Controleer eerst de batterijstatus. Zorg ervoor dat het apparaat correct is gekalibreerd en dat u de juiste modus gebruikt. Dikke muren, metalen bekleding of hoge luchtvochtigheid kunnen de resultaten beïnvloeden. Test het apparaat op een bekend object voordat u het gebruikt.

Hoe krijg ik de volledige handleiding of neem ik contact op met de klantenservice?

De volledige handleiding is beschikbaar als PDF op www.gt-support.de. Voor vragen of klachten kunt u de hotline bellen op 03 707 14 49 (België) of een e-mail sturen naar [e-mail]. De garantie is 3 jaar.

GEBRUIKSAANWIJZING GTMM11 TOP CRAFT

Gebruiksaanwijzing (18-33)

APPAREIL DE MESURE À MULTI-USAGES

Veiligheidsvoorschriften 20

Onderdelen + bedieningselementen 24

Batterij inzetten 25

Bediening 25

- Het apparaat aan- en uitschakelen 25

- Verborgen objecten opsporen 26

- Modus uitkiezen 27

- Apparaat kalibreren 27

- Het verborgen object zoeken of de positie ervan bepalen 29

Reiniging 32

Opbergen 32

Afvoer 32

Conformiteitsverklaring 33

Garantievoorwaarden 65

Garantiebewijs

Als het apparaat niet overeenkomstig deze gebruiksaanwijzing gebruikt wordt, kan de voorziene bescherming negatief beïnvloed worden. Bewaar deze handleiding en geef deze door aan andere gebruikers.

Technische gegevens

Model: GT-MM-11

Batterijgrootte: 9 V Block --- / 6F22/6LR61

Stroomopname: 15 mA

Omgevingstemperaturen: -20 tot 40 °C

Omdat onze producten voortdurend verder worden ontwikkeld en verbeterd, zijn veranderingen in design en technische veranderingen mogelijk.

Deze gebruiksaanwijzing kan ook als pdf-bestand van onze homepage www.gt-support.de worden gedownload.

Levering

Multidetector

1 x 9 V blokbatterij / 6F22

Gebruiksaanwijzing met garantiebewijs

Veiligheidsvoorschriften

Lees de volgende aanwijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval u later iets wilt nalezen.

Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee.

Waarschuwing! Bij het gebruik van op batterijen aan- gedreven apparaten moeten ter bescherming tegen brandgevaar en tevens tegen lichamelijk letsel en zaakschade enkele fundamentele veiligheidsmaat- regelen, inclusief de volgende voorschriften worden nageleefd.

Houd uw werkruimte in orde!

- Wanorde in de werkruimte leidt tot ongevalsrisico's.

Houd rekening met omgevingsinvloeden!

• Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving.
• Dit apparaat is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of een gebrek aan ervaring en/of gebrek aan kennis, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt, of wanneer deze hun aanwijzingen heeft gegeven, hoe het apparaat moet worden gebruiken.
• Er moet toezicht zijn op kinderen, om te garanderen, dat ze niet met het apparaat spelen.

- Bewaar het verpakkingsmateriaal buiten de reikwijdte van kinderen. Er bestaat verstikkingsgevaar.

Waarschuwing! Gebruik het meetapparaat alleen voor werkzaamheden die overeenkomen met het voorgeschreven gebruik, zoals ze in de handleiding zijn beschreven.

Controleer uw apparaat op beschadigingen!

- Controleer het apparaat voor het werk op beschadigingen. Controleer of het apparaat naar behoren zal functioneren. Gebruik het apparaat niet, als enig onderdeel defect is.

Bewaar uw apparaten op een veilige plaats!

- Ongebruikte apparaten en batterijen moeten op een droge plaats worden bewaard die niet bereikbaar is voor kinderen.

Reparaties

- Dit apparaat beantwoordt aan de betreffende veiligheidsvoorschriften. Reparaties mogen alleen door bevoegde vakmensen en met originele reserveonderdelen worden uitgevoerd, anders bestaat er mogelijk gevaar voor ongelukken voor de gebruiker.

Extra instructies voor de batterijen

- Batterijen en accu's mogen niet in het huisvuil! Elke verbruiker is wettelijk verplicht, batterijen en accu's bij een inzamelplaats in zijn gemeente, zijn wijk of in de handel af te geven.

NL

• Probeer geen batterijen op te laden, die daar niet geschikt voor zijn. De batterijen kunnen exploderen.
• Bewaar batterijen buiten de reikwijdte van kinderen. Er bestaat verstikkingsgevaar.
• Let bij het plaatsen van de batterijen op de polariteit.
• Batterijen kunnen leeglopen. Reinig de contacten van het apparaat en de batterij voordat u nieuwe batterijen plaatst.
• De batterijen niet blootstellen aan buitengewone omstandigheden, bijv. op radiatoren of in directe zonnestraling! Verhoogd leeglooprisico!
• Haal batterijen niet uit elkaar. Aanraking van de onderdelen kan leiden tot personenschade of brand.
• Als er vloeistof op de batterij aanwezig is, maakt u deze met een doek voorzichtig schoon. Vermijd aanraking met de huid.
• Haal de batterij uit het meetapparaat als het langere tijd niet gebruikt wordt.

Extra veiligheidsaanwijzingen voor buis- en stroom-leidingdetectoren

- Gebruik het gereedschap niet, om wisselspanning in niet geïsoleerde resp. vrij liggende leidingen vast te stellen.

- Gebruik het apparaat niet als vervanging voor een voltmeter.

- Het moet u duidelijk zijn, dat het apparaat misschien niet altijd alle pijpen en leidingen goed herkent.

NL

- De volgende omstandigheden kunnen onnauwkeurige resultaten veroorzaken:

• Zwakke batterij
• Dikke wanden met dunne buizen of stroomleidingen
• Zeer dikke wanden
  – Zeer diep liggende stroomleidingen of pijpen
• Met metaal beklede wanden
  – Zeer vochtige omstandigheden
• Afgeschermde kabels
• Elektrostatische oplading

- Test het apparaat voor het gebruik steeds door

- Een bekende buis resp. een bekende stroomleiding te laten herkennen.

- Informeer in twijfelgevallen altijd bij een erkende aannemer.

Let op! De multisensor is ontworpen voor gebruik in het privéhuishouden.

Voor bedrijfsmatig gebruik in werkplaatsen etc. is deze ongeschikt.

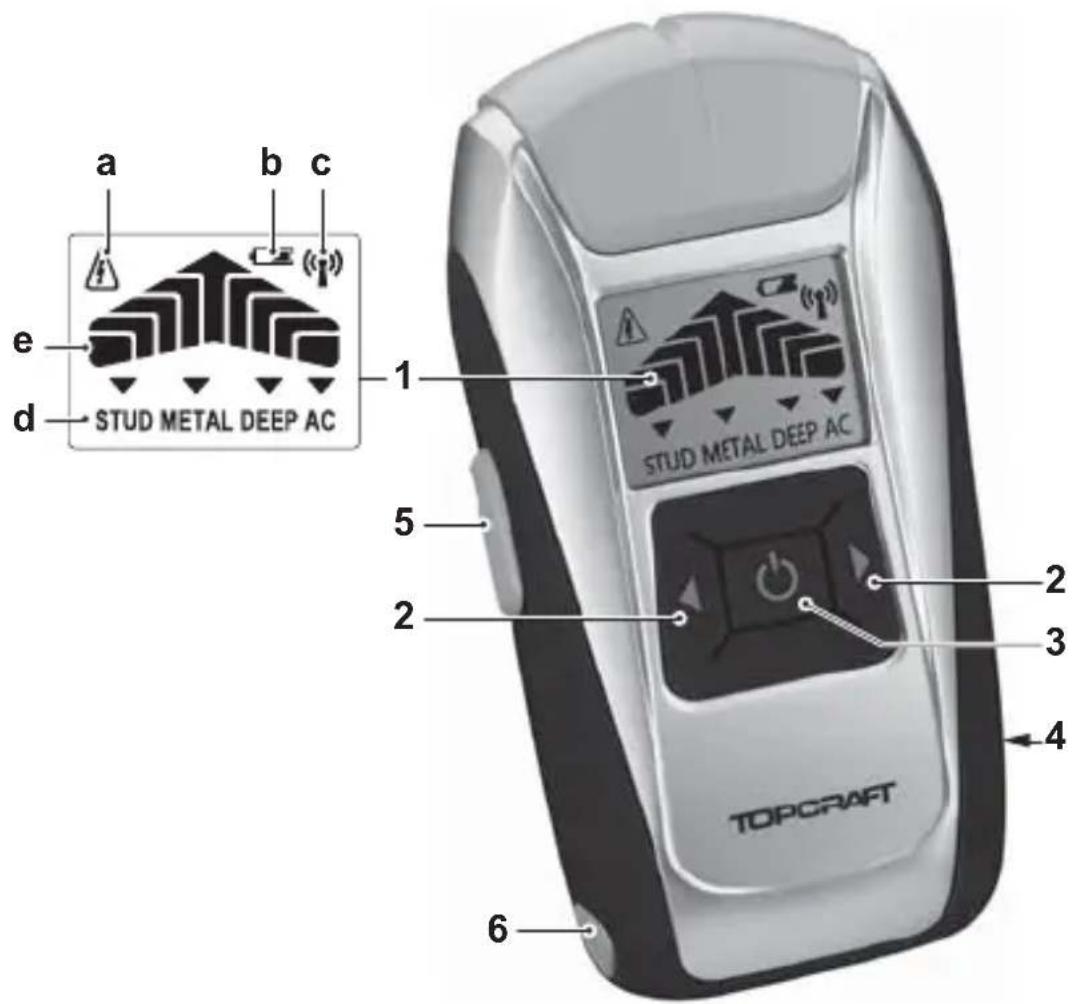

Onderdelen + bedieningselementen

a b c e d STUD METAL DEEP AC 1 STUD METAL DEEP AC 5 2 2 3 4 TOPCRAFT 6

1. Display

a Geeft een stroomvoerende elektrische leiding aan
b Geeft de noodzakelijke vervanging van de batterij aan
c Signaalsymbool
d Modusindicator
e Balkindicator afstand tot het object

1. Toets MODE

2. Toets ON/OFF

3. Batterijvak (achterkant)

4. Kalibreertoets

5. Geïntegreerde marker

Batterij inzetten

U hebt een 9 volt blokbatterij nodig van de grootte 6F22 (bij de levering inbegrepen).

1. Open het batterijvakdeksel aan de onderkant van het apparaat. Trek de aansluitschoen iets naar voren en druk de batterij op de aansluitschoen. Houd u daarbij aan de juiste richting van de polen.
2. Plaats de batterij in het batterijvak en sluit het batterijvakdeksel weer.

VERWIJZING: De batterijtoestandsindicator verschijnt op het display als de batterij moet worden vervangen.

Bediening

Het apparaat aan- en uitschakelen

- Druk op de toets ON/OFF om het apparaat in- en uit te schakelen.

Na 60 seconden zonder invoer schakelt het apparaat automatisch uit.

Verborgen objecten opsporen

Let op! Om personen- of zaakschades te vermijden, moet het volgende beslist worden nageleefd:

• Balken en draagbalken worden op regelmatige afstanden in het metselwerk geplaatst. Bepaal de afstand tussen de balken of draagbalken, voordat u werkzaamheden aan het muurwerk uitvoert.
• Onregelmatigheden in de afstanden duiden bijvoorbeeld op elektrische leidingen of waterleidingen.
• Afhankelijk van de toestand van de oppervlakken kunnen er meetfouten optreden.
• Als u wat opspoort, moet u steeds controleren of dit eventueel een elektrische leiding is.
  – Als het bliksemsymbool op het display verschijnt, betreft het een stroomvoerende elektrische leiding.
• Statische opladingen kunnen het detectiebereik van een elektrische leiding met maximaal 30 cm vergroten.
  – Werk in dit gedeelte niet aan het muurwerk.
• Werkzaamheden in het gebied van elektrische leidingen zijn alleen toegestaan, als voordat het werk begint gewaarborgd is, dat de stroomtoevoer naar de betreffende leidingen onderbroken is.
• Het geregistreerde object kan afhankelijk van de diepte breder of smaller zijn, dan het display aan- geeft.

NL

- Markeer steeds het begin en het einde van het object. Het midden tussen de beide markeringen is dan het midden van het object.

U kunt de volgende objecten (materialen) met het apparaat opsporen:

• hout/balken (STUD), maximale plaatsbepalingsdiepte 19 mm
• metaal (METAL), maximale plaatsbepalingsdiepte 30 mm
• met de instelling DEEP kunnen bijzonder diep liggende balken/hout en metalen delen worden gepeild (max. plaatsbepalingsdiepte 38 mm)
• elektrische leidingen (AC), maximale plaatsbepalings-diepte 50 mm

Modus uitkiezen

1. Druk op de toets MODE om de gewenste modus uit te kiezen STUD > METAL > DEEP > AC

Apparaat kalibreren

Het apparaat moet worden gekalibreerd op de eigenschappen van het lichaam (wand, vloer, plafond:

• voor het begin van elke zoekactie
- regelmatig tijdens een zoekproces (telkens na 60 seconden)

VERWIJZING: De hernieuwde kalibratie na 60 seconden is nodig, om het optreden van meetfouten te verminderen.

NL

1. Houd het apparaat tegen het oppervlak (kies een plaats, waar zich met grote waarschijnlijkheid geen gezocht object bevindt).
2. Houd de kalibreertoets ingedrukt en beweeg het apparaat niet, 3 korte pieptonen bevestigen de succesvolle kalibratie.
3. Houd de toets nog ingedrukt en start de zoekprocedure.

Tip:

• Tijdens de ijking moet het apparaat rustig gehouden worden en mag het niet worden bewogen.
• Als u te dicht op het object of direct op het hout kali-breert kan de ijking mislukken. Als de ijking mislukt, toont het LCD-scherm het volgende symbool „“ of klinkt er een lange pieptoon.

Dan moet u het apparaat weer opnieuw inschakelen, om de ijking te starten.

Houd het apparaat dit maal enige centimeters verder naar rechts of links van het vorige oppervlak.

Het verborgen object zoeken of de positie ervan bepalen

De zoek- resp. plaatsbepalingsprocedure is in alle 4 modi gelijk en wordt aan de hand van de afbeeldingen verduidelijkt.

Het gevonden object moet steeds twee maal met het apparaat worden over- kruist. De overkruising gebeurt hierbij in tegengestelde richtingen.

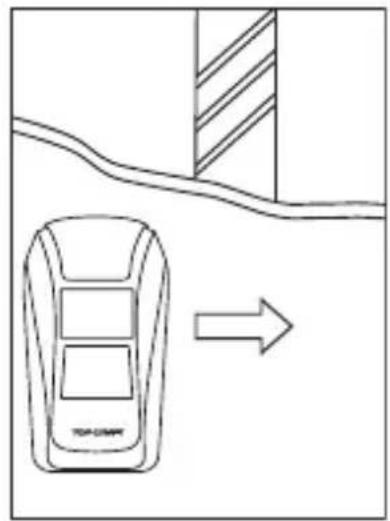

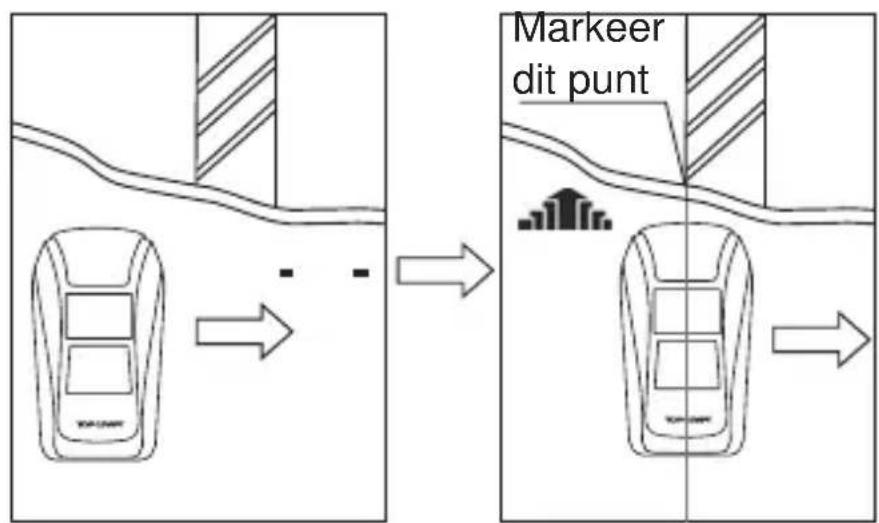

Na de ijking schuift u het apparaat langzaam in horizontale richting langs de wand (zie afbeelding). U mag het apparaat niet optillen of kantelen.

a) Het display geeft alleen de modus aan = geen object in de buurt.

Als u het gezochte object nadert, wordt de eerste balk in het LCDscherm opgevuld. Bij een volledig staafdiagram, zet u op dit punt een markering (zie afbeelding).

Markeer dit punt

NL

b) Toenemende balkweergave in het display = het apparaat nadert het object
c) Volledige balkweergave in het display met continue pieptoon = het apparaat bevindt zich bij het begin van het object

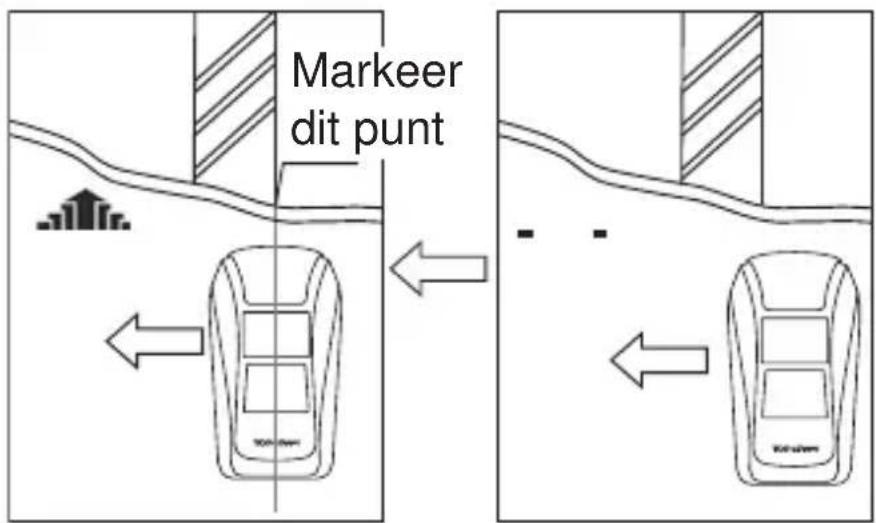

Beweeg het apparaat verder in dezelfde richting tot er geen balken meer op het scherm verschijnen.

Dan beweegt. u het apparaat in de tegengestelde richting, om de andere hoek van het voorwerp te markeren. Zet de markering daar, waar het diagram volledig is opgevuld (zie afbeeldingen).

Markeer dit punt

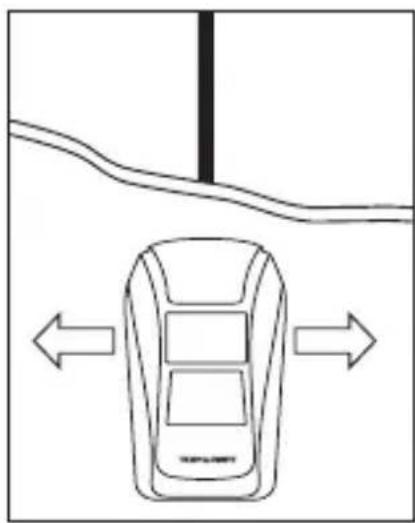

Het gezochte object bevindt zich tussen de beide aangegeven markeringen.

VERWIJZING: Als u metalen objecten zoekt in de METAL -modus, kan het noodzakelijk zijn het zoekproces in een hoek van 90° te herhalen. Parallel aan het apparaat lopen-de metalen steunbalken kunnen de sensor in het apparaat storen.

Als er voortdurend maar 1 balk wordt weergegeven, betekent dit niet, dat er een object werd opgespoord.

Alleen als het apparaat volledige balken laat zien en er een continue pieptoon klinkt, kunt u er zeker van zijn, dat u een object hebt opgespoord.

Als er naast de AC -modus en de balkweergave nog een bliksemsymbool verschijnt, is het gevonden object een stroomvoerende elektrische leiding.

Als u weet, dat op een bepaalde plaats leidingen lopen, maar u deze niet met het apparaat in de AC-modus kunt vinden, gebruikt u de modus METAL. Elektrische leidingen kunnen door metalen bekledingen worden afgeschermd. Dicht bij elkaar lopende balken en stroomvoerende elektrische leidingen kunnen het eenduidige opsporen van de afzonderlijke objecten belemmeren.

Het apparaat meet in de DEEP-modus ook verborgen stijlen, latten en metaal in wanden tot een diepte van 38 mm. Hier wordt de aanwezigheid van stijlen, latten en metaal herkend. Er kan echter geen onderscheid worden gemaakt tussen hout en metaal.

Reiniging

De multidetector is onderhoudsvrij. Reinig het apparaat met een droge of licht bevochtigde doek.

Opbergen

• Bewaar het apparaat op een droge en vorstvrije plaats, buiten het bereik van kinderen.
• Verwijder de batterijen, als u de multidetector geduren-de een langere tijd niet gebruikt.

Afvoer

Sorteer de verpakking voor de afvalverwijdering.

Het apparaat mag niet bij het huishoudafval worden verwijderd. Als het apparaat niet meer bruikbaar is, moet u de batterijen uit het apparaat verwijderen. Vraag de verantwoordelijke afvalverwer- kingsmaatschappij naar de vereiste maatregelen voor de afvalverwijdering.

Batterijen en accu's horen niet bij het huisvuil.

Elke consument is wettelijk verplicht batterijen en accu's bij een inzamelpunt van de gemeente, wijk of in de winkel af te geven. Alle batterijen en accu's kunnen hierdoor op een milieubewuste manier worden verwijderd.

Batterijen en accu's die schadelijke stoffen bevatten, worden aangeduid met dit teken en deze chemische symbolen (Cd voor Cadmium, Hg voor kwikzilver, Pb voor lood).

Conformiteitsverklaring

De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd.

De volledige conformiteitsverklaring vindt u op het internet op www.gt-support.de.

Geïmporteerd door (geen serviceadres!):

Globaltronics GmbH & Co. KG

Domstr. 19

Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewaking gefabriceerd.

De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardigingen controleprocedures eens uitvallen, dan neemt u contact op met ons Service Center.
2. Richt u voor alle vragen om nadere inlichtingen en bestellingen van vervangen onderdelen telefonisch tot ons Service Center.
3. We bieden garantie overeenkomstig de wettelijke/landspecifi eke bepalingen (bewijs door rekening). Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten.

Neem in geval van reclamatie vooraf telefonisch contact op met de service-hotline. Daar zal men u graag omtrent de verdere procedure informeren. Zend uw artikel NIET ongevraagd in!

Bewaar de kassabon als bewijs voor de aankoop.

Deze garantie geldt niet in geval van schades, die door ongevallen, onjuist gebruik en/of overmacht zijn ontstaan.

In geval van garantie wendt u zich tot onze Service-Hot-line:

Globaltronics Service Center c/o teknihall Benelux bvba

Brusselstraat 33

2321 Meer

België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

De garantieclaim vervalt, als blijkt, dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd.

Mocht het apparaat naar ons serviceadres worden ge-stuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking. Voor beschadigingen die door het transport zijn ontstaan, zijn wij niet aansprakelijk.

Conditions de garantie

Omschrijving van de klacht:

Verkocht door ALDI-fi liaal:

Klant:

Naam:

Straat:

Postcode, plaats:

Telefoon met kengetal:

E-mail:

(Voor statusmeldingen in verband met reparatie)

Handtekening van de klant:

Servicebedrijf:

Globaltronics Service Center, c/o teknihall Benelux bvba Brusselstraat 33, 2321 Meer, België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

3 jaar garantie vanaf de aankoopdatum.

Wanneer gebruik gemaakt wordt van de garantievergoeding moeten in ieder geval het garantiebewijs en het aankoopbewijs bij het defecte apparaat worden gevoegd. Achteraf toegestuurde garantiebewijzen kunnen niet worden erkend.

PO51000169 AA 38/15 B

Carte de garantie
