BEDIENUNGSANLEITUNG GTMM11 TOP CRAFT

Bedienungsanleitung (2-17)

MULTIDETECTOR

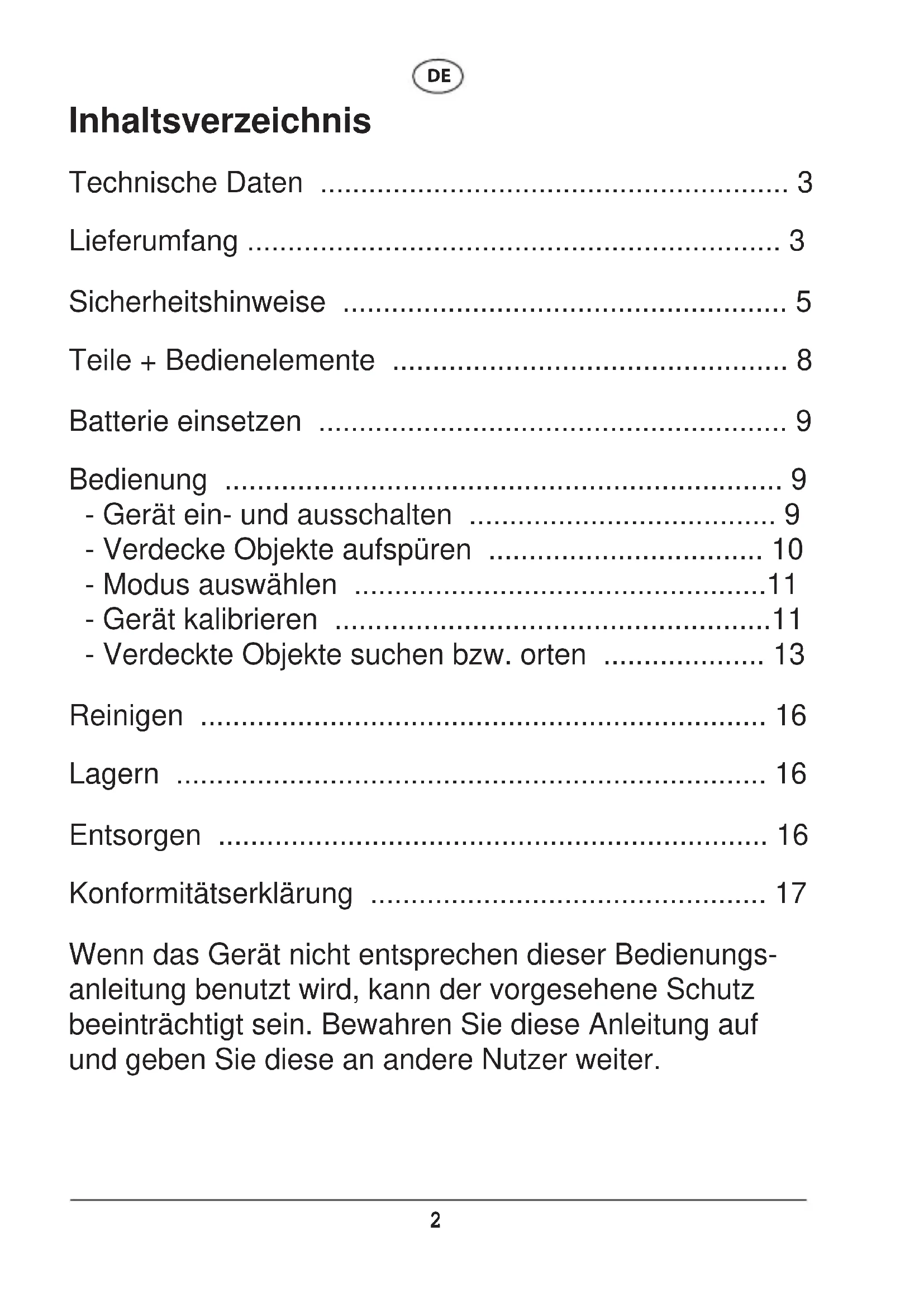

Sicherheitshinweise 5

Teile + Bedienelemente 8

Batterie einsetzen 9

Bedienung 9

- Gerät ein- und ausschalten 9

- Verdecke Objekte aufspüren 10

- Modus auswählen 11

- Gerät kalibrieren 11

- Verdeckte Objekte suchen bzw. orten 13

Reinigen 16

Lagern 16

Entsorgen 16

Konformitätserklärung 17

Wenn das Gerät nicht entsprechen dieser Bedienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt sein. Bewahren Sie diese Anleitung auf und geben Sie diese an andere Nutzer weiter.

Technische Daten

Modell: GT-MM-11

Batteriegröße: 9 V Block --- / 6F22/6LR61

Stromaufnahme: 15 mA

Umgebungstemperaturen: -20 bis 40 °C

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Diese Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

Lieferumfang

Multi-Messgerät

9 V Blockbatterie der Größe 6F22

Bedienungsanleitung

Sicherheitshinweise

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten.

Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Warnung! Bei der Verwendung von batteriebetriebenen Geräten sind zum Schutz gegen Feuergefahr sowie gegen Körper – und Sachschäden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften zu beachten.

Halten Sie Ihren Arbeitsbereich in Ordnung!

- Unordnung im Arbeitsbereich führt zu Unfallgefahren.

Berücksichtigen Sie Umgebungseinf1 üsse!

• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder und Tiere sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

DE

- Bewahren Sie das Verpackungsmaterial außerhalb der Reichweite von Kindern auf. Es besteht Erstickungsgefahr.

Warnung! Verwenden Sie das Messgerät nur für Arbeiten, die der bestimmungsgemäßen Verwendung entsprechen, wie sie in der Anleitung beschrieben ist.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

- Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist.

Bewahren Sie Ihre Geräte sicher auf!

- Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

Reparaturen

- Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Batteriehinweise

- Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich dazu verpflichtet, Batterien ordnungsgemäß an den vorgesehen Sammelstellen zu entsorgen.

DE

• Batterien niemals wieder aufl aden! Explosionsgefahr!
• Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
• Beim Einlegen auf die richtige Polarität achten.
• Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
• Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!
• Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern oder direkter Sonnenstrahlung! Erhöhte Auslaufgefahr!
• Bei Nichtbeachtung können Batterien über ihre Endspannung hinaus entladen werden und auslaufen! Batterien sofort entfernen, um Schäden zu vermeiden.
• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
• Batterien bei längerer Nichtverwendung aus dem Gerät entfernen.

Zusätzliche Sicherheitsanweisungen für Rohr- und Stromleitungsdetektoren

• Verwenden Sie das Werkzeug nicht, um Wechselspannung in nicht isolierten bzw. freiliegenden Leitungen festzustellen.
• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.

DE

• Seien Sie sich darüber im klaren, dass das Gerät möglicherweise nicht immer alle Rohre und Leitungen richtig erkennt.

• Folgende Bedingungen können ungenaue Ergebnisse verursachen:

• Schwache Batterie
  – Dicke Wände mit dünnen Rohren oder Stromleitungen
  – Sehr dicke Wände
  – Sehr tief liegende Stromleitungen oder Rohre
  – Mit Metall verkleidete Wände
  – Sehr feuchte Bedingungen

- Abgeschirmte Kabel

– Elektrostatische Aufl adung

- Testen Sie das Gerät vor dem Gebrauch stets dadurch, dass Sie ein bekanntes Rohr bzw. eine bekannte Stromleitung erkennen lassen.

– Fragen Sie in Zweifelsfällen immer einen qualifi zier- ten Bauunternehmer.

ACHTUNG! Das Messgerät ist für die Verwendung im Privathaushalt konzipiert.

Für den gewerblichen Einsatz in Werkstätten, etc. ist er ungeeignet.

Teile + Bedienelemente

a b c e d STUD METAL DEEP AC 1 STUD METAL DEEP AC 5 2 2 3 4 TOPCRAFT 6

1. Display

a Zeigt eine stromführende elektrische Leitung an
b Zeigt notwendigen Batteriewechsel an
c Signal Symbol
d Modus Anzeige
e Balkenanzeige Entfernung zum Objekt

1. Tasten MODE

2. Taste EIN/AUS

3. Batteriefachdeckel (Geräterückseite)

4. Kalibrierungstaste

5. Integrierter Markierstift

Batterie einsetzen

Sie benötigen eine 9 Volt Blockbatterie der Größe 6F22 (im Lieferumfang enthalten).

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite des Gerätes, ziehen Sie den Anschlussschuh etwas hervor und drücken Sie die Batterie polrichtig auf den Anschlussschuh.
2. Legen Sie die Batterie in das Fach ein und schließen Sie den Batteriefachdeckel wieder.

HINWEIS: Die Batteriezustandsanzeige erscheint im Display wenn die Batterie gewechselt werden soll.

Bedienung

Gerät ein- und ausschalten

1. Drücken Sie die Taste EIN/AUS um das Gerät ein- und auszuschalten.

Nach 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.

Verdeckte Objekte aufspüren

ACHTUNG! Um Personen- oder Sachschäden zu vermeiden, ist unbedingt Folgendes zu beachten:

– Balken bzw. Träger werden in regelmäßigen Abständen im Mauerwerk verbaut. Ermitteln Sie den Abstand der Balken bzw. Träger, bevor Sie Arbeiten am Mauerwerk durchführen.
– Unregelmäßigkeiten in den Abständen deuten z. B. auf elektrische Leitungen oder Wasserleitungen hin.
– In Abhängigkeit von der Oberfl ächenbeschaffenheit kann es zu Messfehlern kommen.
- Wenn Sie etwas aufspüren, prüfen Sie stets, ob es sich eventuell um eine elektrische Leitung handelt.
- Wenn das Blitzsymbol im Display erscheint, handelt es sich um eine stromführende elektrische Leitung.
- Statische Aufl adungen können den Erfassungsbereich einer elektrischen Leitung um bis zu 30 cm erweitern.
– Führen Sie in diesem Bereich keine Arbeiten am Mauerwerk durch.
– Arbeiten im Bereich von elektrischen Leitungen sind nur zulässig, wenn vor Arbeitsbeginn sichergestellt ist, dass die Stromzufuhr zu den entsprechenden Leitungen unterbrochen ist.
– Das erfasste Objekt kann in Abhängigkeit von der Tiefe breiter oder schmaler sein, als es das Display anzeigt.

DE

– Markieren Sie stets den Anfang und das Ende des Objekts. Die Mitte zwischen den beiden Markierungen ist dann die Mitte des Objekts.

Mit dem Gerät können folgende Objekte (Materialien) aufgespürt werden:

• Holz/Balken (STUD), maximale Ortungstiefe 19 mm
- Metall (METAL), maximale Ortungstiefe 30 mm
- Mit der Einstellung (DEEP) können besonders tiefliegende Balken/ Holz und Metallteile geortet werden (max. Ortungstiefe 38 mm)
- elektrische Leitungen (AC), maximale Ortungstiefe 50mm

Modus auswählen

1. Drücken Sie die Taste MODE um den gewünschten Modus auszuwählen STUD > METAL > DEEP > AC

Gerät kalibrieren

Das Gerät muss auf die Eigenschaften des Körpers (Wand, Boden, Decke) kalibriert werden:

• vor dem Beginn jeder Suche
- regelmäßig während eines Suchvorgangs (nach je 60 Sekunden)

HINWEIS: Die erneute Kalibrierung nach 60 Sekunden ist erforderlich, um das Auftreten von Messfehlern zu reduzieren.

DE

1. Gerät gegen Oberfl äche halten (Stelle wählen, wo sich mit großer Wahrscheinlichkeit kein gesuchtes Objekt befi ndet).
2. Kalibriertaste gedrückt halten und Gerät nicht bewegen, 3 kurze Pieptöne bestätigen die erfolgreiche Kalibrierung.
3. Taste weiter gedrückt halten und Suche starten.

Hinweise:

• Die Kalibriertaste muss während des gesamten Suchvorgangs (Kalibrierung und Suche) durchgehend gedrückt gehalten werden.
• Wenn Sie zu dicht am Objekt kalibrieren oder direkt auf dem Holz, kann die Kalibrierung fehlschlagen. Schlägt die Kalibrierung fehl, dann zeigt das LC Display folgendes Symbol „“ und ein langer Piepton ertönt.

Dann bitte das Gerät wieder erneut einschalten, um die Kalibrierung zu starten.

Bitte halten Sie das Gerät diesmal einige Zentimeter weiter rechts oder links von der vorigen Oberfl äche.

DE

Verdeckte Objekte suchen bzw. orten

Der Such- bzw. Ortungsvorgang ist in allen 4 Modi gleich und wird anhand der Abbildungen verdeutlicht.

Das gefundene Objekt muss jeweils zwei Mal mit dem Gerät überquert werden. Die Überquerung erfolgt hierbei in entgegengesetzte Richtungen.

Nach der Kalibrierung schieben Sie das Gerät langsam und in horizontaler Richtung an der Wand entlang (siehe Abbildung).

Das Gerät nicht heben oder kippen.

a) Display zeigt nur den Modus oder max. 1 Balken an = kein Objekt in der Nähe.

Wenn Sie sich dem gesuchten Objekt nähern, füllen sich mind. 2 Balken im LC Display aus. Beim vollen Balkendiagramm setzen Sie bitte eine Markierung an dem Punkt (siehe Abbildung).

Markieren Sie

diesen Punkt

DE

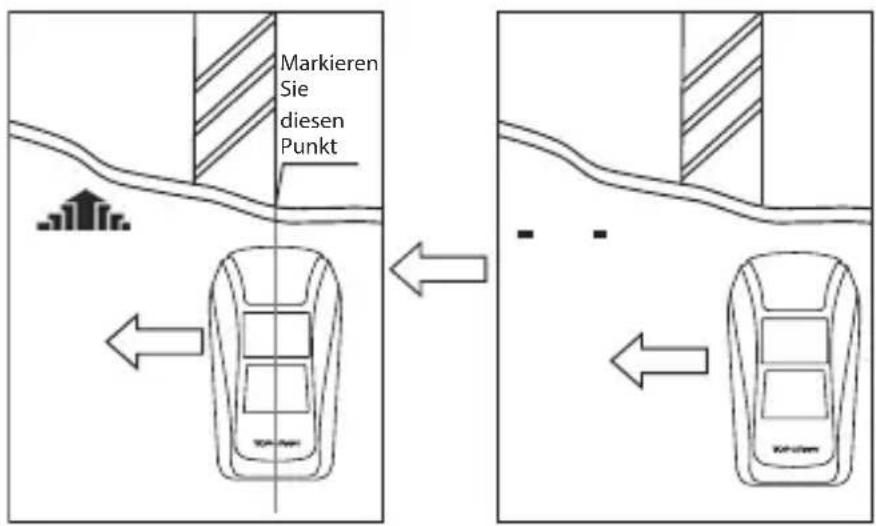

b) Zunehmende Balkenanzeige im Display = das Gerät nähert sich dem Objekt
c) Volle Balkenanzeige im Display mit Dauer-Piepton = das Gerät befi ndet sich am Objektanfang

Bewegen Sie das Gerät weiterhin in dieselbe Richtung bis keine Balken oder mind. 1 Balken im Display erscheinen.

Dann bewegen Sie das Gerät in die entgegengesetzte

Richtung, um die andere Ecke des Objektes zu markieren.

Setzen Sie die Markierung dort, wo das Diagramm vollständig ausgefüllt ist (siehe Abbildungen).

Markieren Sie diesen Punkt

Zwischen den beiden gesetzten Markierungen befi ndet sich das gesuchte Objekt.

HINWEIS: Es kann hilfreich sein, die Objektsuche mit einer 90° gedrehten Suchrichtung zu wiederholen, um die Ausdehnung des gesuchten Objektes zu ermitteln. Parallel zum Gerät verlaufende Metallstreben können den Sensor im Gerät stören.

Die dauerhafte Anzeige von nur 1 Balken bedeutet nicht, dass ein Objekt aufgespürt wurde.

Nur wenn das Gerät volle Balken zeigt und ein Dauer-Piepton ertönt, können Sie sicher sein, ein Objekt aufgespürt zu haben.

Wird zusätzlich zu dem AC-Modus und der Balkenanzeige noch ein Blitzsymbol eingeblendet, so handelt es sich bei dem gefundenen Objekt um eine stromführende elektrische Leitung.

Falls Sie wissen, dass Leitungen an einer bestimmten Stelle verlaufen, Sie diese jedoch mit dem Gerät im AC-Modus nicht finden können, benutzen Sie den Modus METAL. Elektrische Leitungen können durch Metallverkleidungen abgeschirmt werden. Nahe zu einander verlaufende Balken und stromführende elektrische Leitungen können das eindeutige Aufspüren der einzelnen Objekte verhindern.

Das Gerät misst auch verborgene Pfosten, Latten und Metall in Wänden bis zu einer Tiefe von 38 mm im DEEP-Modus. Hier wird das Vorhandensein von Pfosten, Latten und Metall erkannt. Es kann aber nicht zwischen Holz und Metall unterschieden werden.

Reinigen

Das Messgerät ist wartungsfrei. Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.

Lagern

• Bewahren Sie das Gerät an einem trockenen und frostfreien Ort, außerhalb der Reichweite von Kindern auf.
• Entnehmen Sie die Batterie, wenn Sie das Messgerät über einen längeren Zeitraum nicht benutzen.

Entsorgen

Entsorgen Sie die Verpackung sortenrein.

Das Gerät darf nicht über den Hausmüll entsorgt werden. Sollte das Gerät nicht mehr benutzt werden können, nehmen Sie die Batterie aus dem Gerät. Fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.

Batterien und Akkus gehören nicht in den Hausmüll.

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden.

Batterien und Akkus, die Schadstoffe enthalten, sind durch dieses Zeichen und durch chemische Symbole gekennzeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei).

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung fi nden Sie im Internet unter www.gt-support.de.

Importiert durch (keine Serviceadresse!): Globaltronics GmbH & Co. KG, Domstr. 19, 20095 Hamburg, Germany
