TCB 720 E - Schleifmaschine TOP CRAFT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts TCB 720 E TOP CRAFT als PDF.
| Marke | TOP CRAFT |
| Modell | TCB 720 E |
| Produkttyp | Bandschleifer |
| Netzspannung | 230 V ~ 50 Hz |
| Leistungsaufnahme | 720 Watt |
| Maße des Schleifbandes | 76 × 457 mm |
| Bandgeschwindigkeit | 120-200 m/min |
| Schalldruckpegel LPA | 85 dB(A) |
| Schallleistungspegel LWA | 98 dB(A) |
| Vibrationen (Wert a) | < 2,5 m/s² |
| Gewicht | 3,08 kg |
| Isolationsklasse | Schutzisolierung |
| Lieferumfang | Bandschleifer TCB 720 E, Staubbeutel, 1 Schleifband |
| Hauptfunktionen | Schleifen von Holz, Metall, Kunststoffen und ähnlichen Materialien; Drehzahlregelung; Dauerbetrieb möglich |
| Montage des Staubbeutels | Die Absaugung erfolgt direkt über dem Schleifband in den mitgelieferten Staubbeutel. |
| Sicherheitshinweise | Tragen Sie eine Staubmaske und Schutzbrille; schützen Sie Ihre Ohren; ziehen Sie den Stecker vor Wartungsarbeiten. |
| Drehzahlregelung | Über die Rändelschraube (Pos. C) am Gerät. |
| Wechsel des Schleifbandes | Ziehen Sie den Spannhebel (7) nach außen, entfernen Sie das alte Band, schieben Sie das neue Band unter Beachtung der Laufrichtung ein, drücken Sie dann den Hebel zum Spannen. |
| Wartung und Reinigung | Halten Sie die Lüftungsschlitze sauber und frei; verwenden Sie keine ätzenden Reinigungsmittel. |
| Garantie | 3 Jahre ab Kaufdatum, deckt Material- und Herstellungsfehler ab (einschließlich Ersatzteile und Arbeitszeit). |
| Kundendienst | Service-Center der ISC GmbH, verwenden Sie Originalzubehör. |
Häufig gestellte Fragen - TCB 720 E TOP CRAFT
Benutzerfragen zu TCB 720 E TOP CRAFT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schleifmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch TCB 720 E - TOP CRAFT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TCB 720 E von der Marke TOP CRAFT.
BEDIENUNGSANLEITUNG TCB 720 E TOP CRAFT
Der Bandschleifer ist zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifbandes geeignet.
Beschreibung:
1 Schleifplatte
2 Ein/Ausschalter
3 Feststellknopf
4 Zusatzhandgriff
5 Staufangsack
6 Anschluß für Staufgangsack
7 Spannhebel für Schleifband
8 Einstellung für Schleifband-Justierung
9 Drehzahlregler
Bitte lessen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchs-anweisung zusammen mit dem Bandschleifer auf.
Technische Daten:
Spannung 230 Volt 50Hz
Leistungsaufnahme: 720 Watt
Schleifband Gröbe: 76 x 457 mm
Bandgeschwindigkeit: 120-200 m/min
Schutzisoliert
Schalldruckpegel LPA 85 dB(A)
Schalleistungspegel LWA 98 dB(A)
Vibration a_W < 2,5m / s^2
Gewicht 3,08 Kg
Lieferumfang
TBS 720 E
Staubfangsack
1 x Schleifband
Allgemeine Sicherheitschinweise:
Bei allen Arbeitsen (Reinigung der Maschine, Schleifpapierwechsel u. a.) an der Maschine, vorher den Netzsteckerziehen!
Benutzen Sie zum Schutze ihrer Gesundheit bei Schleifarbeiten eine Staubmaske sowie eine Schutzbrille!
-Beim Schleifen konnen schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich, eine Holzarten und Metall).
- Achten Sie darauf, daß das zu bearerbeitende Werkstück ausreichend gegen Wegrutschen gesichert ist.
- Halten Sie ihre Maschine im eigenen Interesse stets sauber und kontrollieren Sie nach der Schleifarbeit die Maschine auf Beschädigungen.
- Halten Sie ihren Bandschleifer immer sau
Benutzen Sie zur Reinigung des Kunststoffes keine atzenden Mittel.
Der Gebrauch eines Gehorschutzes wird beim Betrieb von Bandschleifern empfohlen.
Lärmentwicklung:
Der Gerauschpegel am Arbeitsplatz kann 85 dB (A) überschreiben. In thisem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.
Anwendungshinweise:
- Lassen Sie den Bandschleifer anlaufen, bevör Sieihn auf das Werkstück aufsetzen.
Schalten Sie den Bandschleifer nicht aus, solange das Schleifband das Werkstück berührt. - Halten Sie den Bandschleifer, während des Betriebes immer mit beiden Händen.
Schleifen Sie Holz immer in Richtung der Maserung.
Achtung!
Benutzung des Staubfangsackes aus Gesundheitsgründen unbedingt erforderlich!

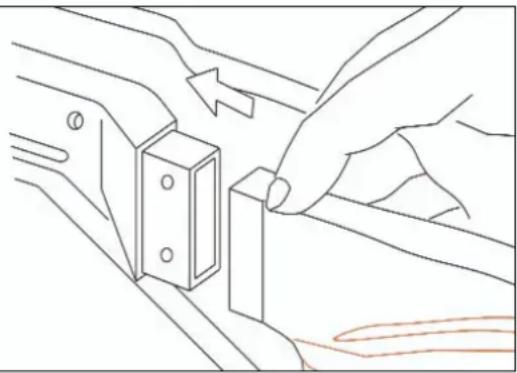

Montage des Staubfangsackes
Staubabsaugung direkt über Schleifband in den Staubfangsack

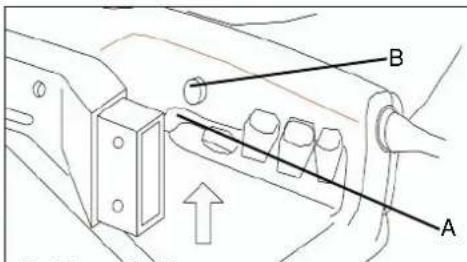

Ein/Ausschalten
Einschalten: Betriebschalter A eindrucken
Dauerbetrieb: mit Feststellknopf B Schalter A sichern
Auschalten: Betriebsschalter A kurz eindrücken
Maschine kann in Moment- oder Dauerschaltung betrieben werden.

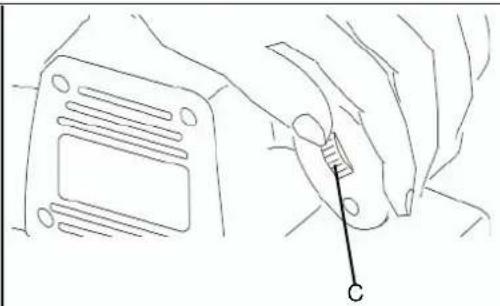

Drehzahlregulierung
Durch Drehen der Rändelschraube C können Sie die Drehzahl vorhalten.
Achtung!
Luftschlitze auch am Bandschleifer immer sauber und offen halten.
Um den Bandschleifer optimal ausnutzen zu konnen, benutzen Sie immer das Original-Zubehör, welches bei der ISC GmbH erhältlich ist.
Schleifpapierwechsel

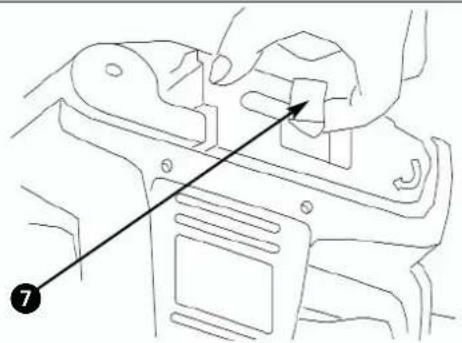

Ziehen Sie den Spannhebel (7) nach außen, um das Schleifband zu entlasten.
Ziehen Sie das verbrauchte Schleifband von den Antriebsrollen.

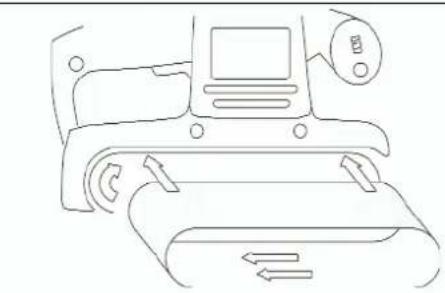

Schieben Sie das neue Schleifband auf die Antriebsrollen.
Achten Sie darauf, daß die Lauftrichtung des Schleifbandes (Pfeile auf der Innenseite des Schleifbandes) mit der Lauftrichtung des Bandschleifers (Pfeil über der hinteren Antriebsrolle) übereinstimmt.
Drücken Sie den Spannhebel (7) nach hinter, um das Schleifband zu spannen.

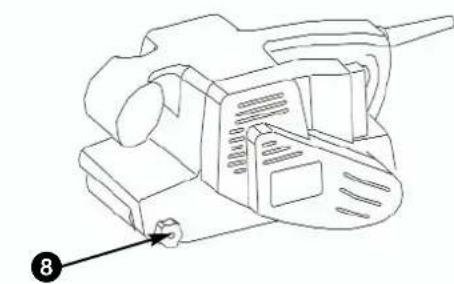

Schalten Sie den Bandschleifer ein. Durch Drehen der Einstellschaube (8) ist der Bandlauf so einzustellen, daß das Schleifband mittig auf den beiden Antriebsrolten lauft.
DK
ANVENDELS
Bandsliberen er egnet til silning af trea, jern, plast og lignende materialer, nar det til materialet passende slibeband benyttes.
Beskrivelse:
Technische gegevens :

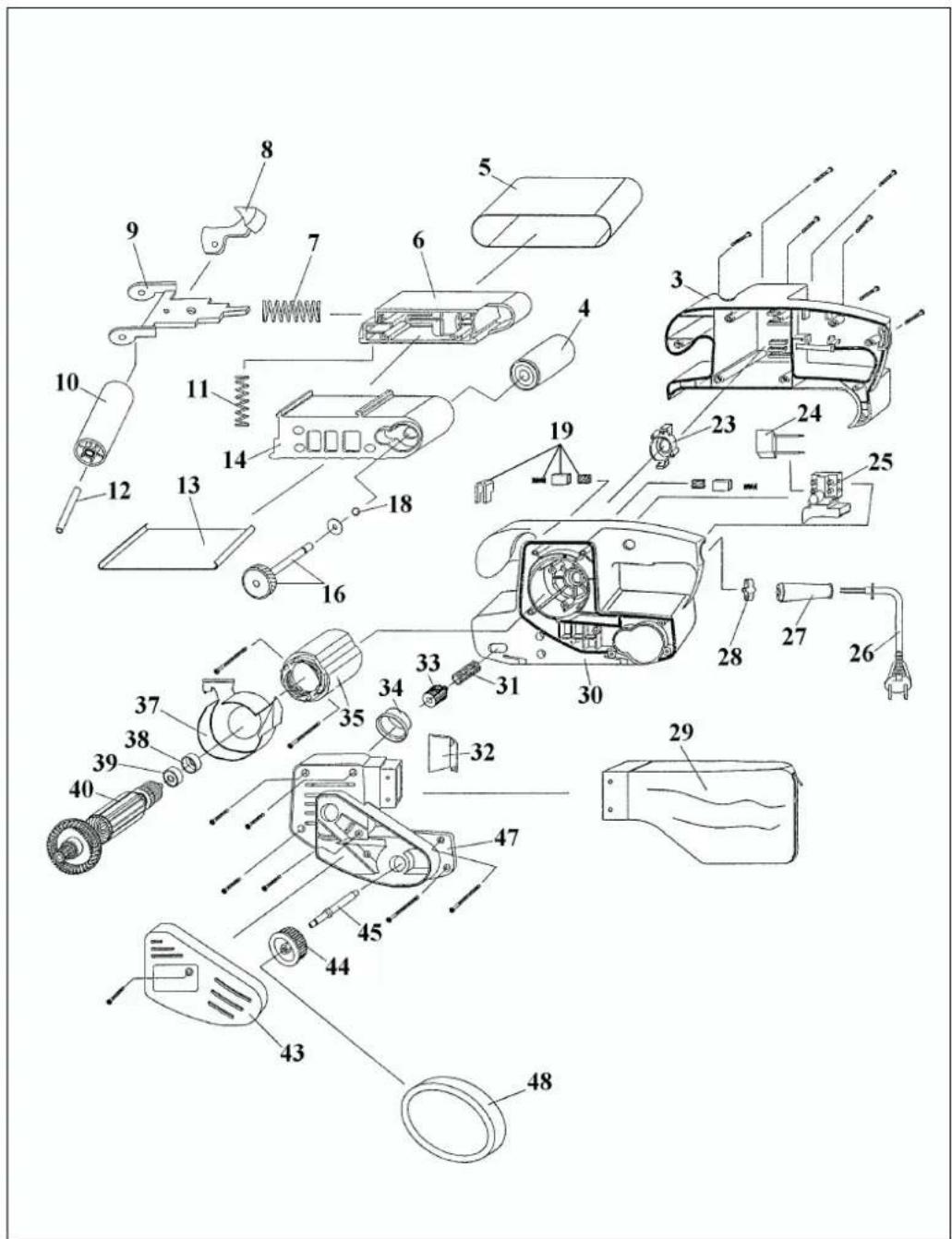

Ersatzteilzeichnung TBS 720 E Art.-Nr.: 44.651.31 I.-Nr.: 01011
Ersatzteilliste TBS 720 E Art.-Nr.: 44.651.31 I.-Nr.: 01011
| Pos. Beschreibung Ersatzmittelr. | ||
| 03 Motorgehäuse rechts 44.651.00.03 | ||
| 04 Antriebsrolle 44.651.00.04 | ||
| 05 Schleifband 44.651.00.05 | ||
| 06 Schleifschuh verstellbar 44.651.00.06 | ||
| 07 Druckfeder horizontal 44.651.00.07 | ||
| 08 Hebel 44.651.00.08 | ||
| 09 Rollenhalterung verstellbar 44.651.00.09 | ||
| 10 Rolle 44.651.00.10 | ||
| 11 Druckfeder vertikal 44.651.00.11 | ||
| 12 Achsbolzen 44.651.00.12 | ||
| 13 Blechabdeckung 44.651.00.13 | ||
| 14 Aluminiumschleifschuh 44.651.00.14 | ||
| 15 Zahnrad mit Welle | 44.651.00.15 | |
| 18 Sicherungsring 44.651.00.18 | ||
| 19 Kohlebürste komplett 44.651.00..19 | ||
| 23 Lagerbuchse | 44.651.00.23 | |
| 24 Kondensator 0,22yF | 44.651.00.24 | |
| 25 Ein-Ausschalter | 44.651.00.25 | |
| 26 | Netzleitung | 44 |
| 27 Knickschutztülle | 44.651.00.27 | |
| 28 Zugentlastungsschelle | 44.651.00.28 | |
| 29 Staubfangsack | 44.651.00.29 | |
| 30 Hauptgeschäuse | 44.651.00.30 | |
| 31 Druckfeder | 44.651.00.31 | |
| 32 Abdeckung | 44.651.00.32 | |
| 33 Einstellschraube | 44.651.00.33 | |
| 34 Lagersitz | 44.651.00.34 | |
| 35 Stator | 44.651.00.35 | |
| 37 Luftleitteil | 44.651.00.37 | |
| 38 Gummühse | 44.651.00.38 | |
| 39 Kugellager 626 2Z | 43.201.00.12 | |
| 40 Rotor | 44.651.00.40 | |
| 43 Riemenabdeckung 44.651.00.43 | ||
| 44 Umlenkrad f. Zahnriemen | 44.651.00.44 | |
| 45 Welle | 44.651.00.45 | |
| 47 Motorgehäuse links | 44.651.00.47 | |
| 48 Zahnriemen 110xL03 | 44.651.00.48 | |
| o. B. | Drehzahlregelung 44.651.31.01 | |
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
| D | GB | F | NL | DK | TR |
| EG KonformitätserklärungDer Unterzeichnende erklär imNamen derFirma | EC Declaration of ConformityThe Undersigned declares, onbehalf of | Déclaration de Conformité CELe soussigné déclare, au nomde | EC ConformitelsverklaringDo ontendetekenaar verkaart innaarn van defirma | EC Overensstemmelses-erklaerlingUnderlegnede erklärer påvegne al firmæt. | AT Uygunjuk DeklarasyonuAşaqija imzasi onionskiFirma |
| daß die | that the | que | dat de | at | adina |
| Maschine/Produkt | Machine / Product | la machine / le produit | machine/produkt | maskine/produkt | Makine / Mamul |
| Bandschleifer Belt | Grinder/Sande Ponceuse à bande Bandschuurmachine | Bândsliber | Bant Zimpara Makinesi | ||
| Marke | produced by: | du fabricant | merk | mærke | Marka |
| TOP CRAFT |
TBS 720 E
| TBS 720 E | |||||
| - Serlennummer auf dem Produkt - derEG Maschinenrichtlinie89/392/EWG mit ÄnderungenEG Niederspannings-richtlinie 73/23 EWGEG Richtlinie Elektro-magnetische Vertragslichkeit89/336 EWG mit Änderungen entspricht. | - Serial number specified on the product - is in accordance with theEC Directive regarding machinery 89/392 EEC, as amended:EC Directive regarding low-voltage equipment 73/23 EEC;EC Directive regarding electromagnetic compatibility89/336 EEC, as amended. | - no. série indiqué sur le produit - correspondant) à laDirective CE relative auxmachines 89/392 CEE avecles modifications yapportées:Directive CE relative auxbasses tensions 73/23 CEE;Directive CE relative à l'compatibilité electro-magnétique 89/336 CEEavec les modifications yapportées. | - serlenummer op het produit-conform de volgende Richtlijnen is:EG machinerichtijn89/392/EWG met wijingingenEG laagsspanningsrichtlijn73/23 EGWEGRichtijn Elektromagnetische compatibiliteit89/336 EWG met wijingingen | - Serlenummer pà produitet - opfylderEU-maskindirektiv89/392/EQF mod andringerEU-lavspændingsdirektiv73/23/EQFEU-direktiv vedr.electromagnetisk staj (EMC)89/336/EQF mod andringer. | - Seri NoAT nin makiner hakkundaki89/392 AET direktifine ve deşigkeitliklerineAT nindecessk voltajhakkundaki 73/23 nolu iléAT nin elektronmanyetikuygünlikuk hakkunda direktifinerve deşigkeitliklerine uygun olduğunu belyan eder. |
EN 50144-1; EN 50144-2-4; EN 55014-1; EN 55014-1A2; EN 55014-2; EN 61000-3-2; EN 61000-3-3
| Landau/Isar, den 13.11.2001 | Landau/Isar, (date) 13.11.2001 | Landau/Isar, (date) 13.11.2001 | Landau/Isar, datum 13.11.2001 | Landau/Isar, den 13.11.2001 | Landau/Isar, 13.11.2001 |
| Pflaum Produkt-Management-L | Pflaum Head of Product Management | Pflaum Direction Gestion Produkte | Pflaum Hoofd Produkt management | Pflaum Produktmanagement-leder | Pflaum Produkt-Management |
Achivierung / For archives: BBS-0747-30-4175500-E
Notizen:
Notizen:
GARANTIEURKUNDE
Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 3 Jahre.
Die Gewährleistung erfolgt fur mangelhafte Ausführung oder Material- und Funktionsehler.
Die dazu benöttigen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden.
Ihr Kundendienstansprechpartner
GARANTIBEVIS
Wir gewähren Ohnen 3 Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit ist mit Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzufahren sind. Die dazu benötigten Ersatzele und die anfallende Arbeitszeit werden nicht berechnet.
Während der Garantiezeit können defekte Geräte unfrei an u. a. Serviceadresse gesamt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück.
Nach Ablauf der Garantiezeit haben Sie bereits die Möglichkeit, das defekte Gerat zwecks Reparatur an die u. a. Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Ausschluß: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschaden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.
Durch die Instandsetzung wird die Garantiezeit nicht erneuet oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bereits an:
ISC GmbH - International Service Center
Technischer Kundenservice: Telefon (0 99 51) 602510 · Telefax (0 99 51) 602515
Service- und Infoserver: http://www.isc-gmbh.info
A Einhell & Wieshofer
Muhlgasse 1
A-2353 Guntramsdorf
Fubag International
Schlachthofstraße 19
CH-8406 Winterthuer
Technische Änderungen vorbehalten
