BEDIENUNGSANLEITUNG TCST 10 TOP CRAFT

TCST 10 Art.-Nr.: 41.380.22 I.-Nr.: 11015

2. Gerätebeschreibung und Lieferumfang ............................................................5

7. Reinigung, Wartung und Ersatzteilbestellung ...................................................7

8. Lagerung ..........................................................................................................7

9. Entsorgung und Wiederverwertung ..................................................................7

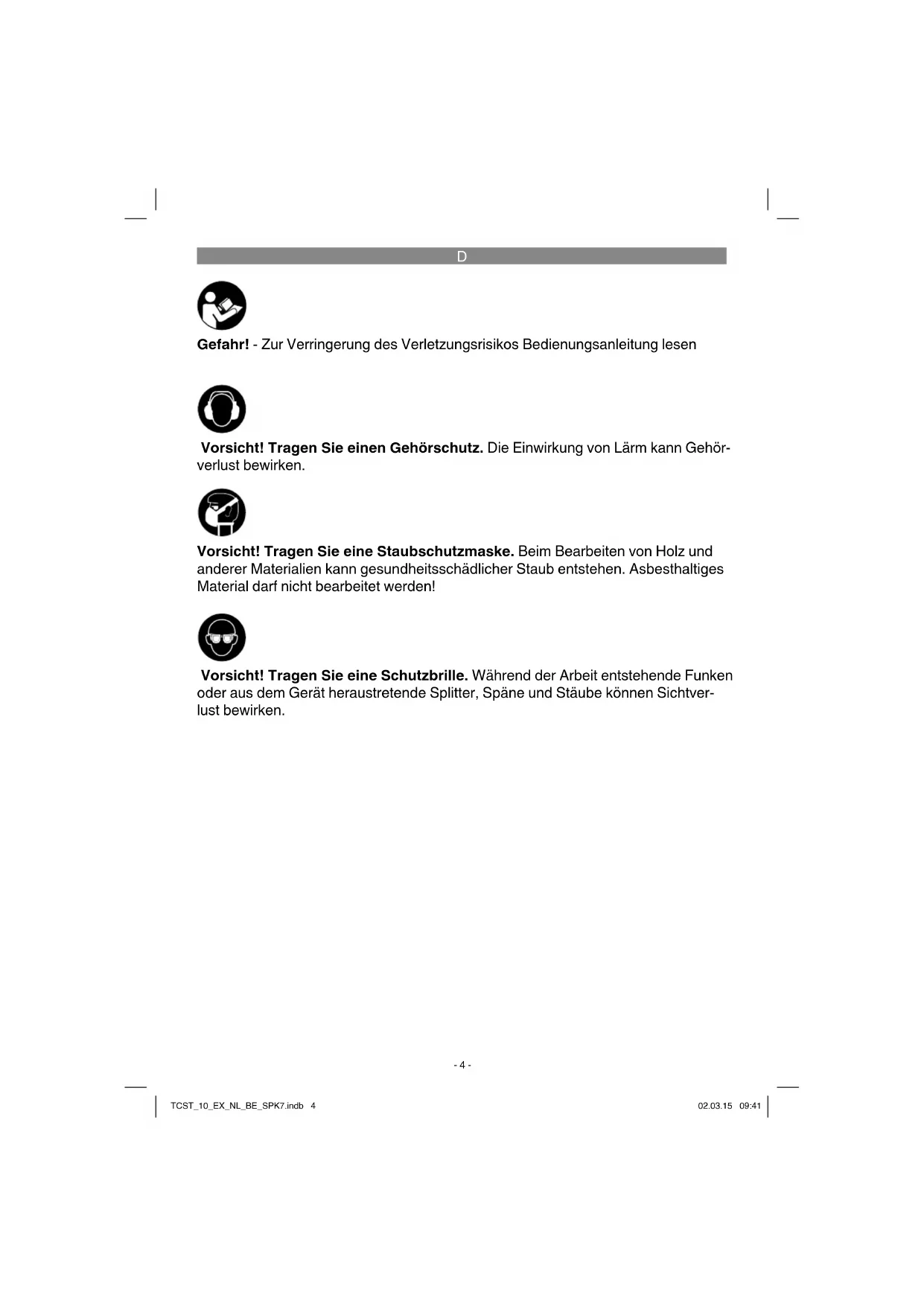

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehör- verlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtver- lust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! TCST_10_EX_NL_BE_SPK7.indb 4TCST_10_EX_NL_BE_SPK7.indb 4 02.03.15 09:4102.03.15 09:41D

Gefahr: Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen ein- gehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung/Sicher- heitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebs- anleitung/Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Ver- letzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

Nach dem Gebrauch die Druckluft abstellen und den Schlauch ent- lasten, infolgedessen lässt sich der Schlauch leichter aufrollen.

Das Gerät darf nur bei einer Um- gebungstemperatur von +5°C bis +40°C betrieben werden. Der Schlauch darf keiner direkten Son- neneinstrahlung ausgesetzt wer- den, dies kann sonst zu einer Be- schädigung des Schlauches führen.

Setzen Sie das Gerät nicht dem Regen aus. Benützen Sie das Gerät nicht in feuchter oder nasser Um- gebung.

Nach dem Gebrauch muss der Schlauch der Schlauchtrommel vom Kompressor getrennt werden.

Schützen Sie den Schlauch vor Öl, Hitze und scharfen Kanten.

Wird die Schlauchtrommel nicht benötigt sollte der Schlauch immer aufgerollt sein!

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1)

1. Anschlussschlauch

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungs- material sowie Verpackungs-/ und Transportsicherungen (falls vorhan- den).

Überprüfen Sie, ob der Lieferum- fang vollständig ist.

Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Ga- rantiezeit auf. TCST_10_EX_NL_BE_SPK7.indb 5TCST_10_EX_NL_BE_SPK7.indb 5 02.03.15 09:4102.03.15 09:41D

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Ersti- ckungsgefahr!

Druckluft-Schlauchaufroller

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Druckluft-Schlauchaufroller ist geeignet um den Aktionsradius Ihres Kompressors zu vergrößern. Das Gerät darf nur nach seiner Bestim- mung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für dar- aus hervorgerufene Schäden oder Ver- letzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Ge- räte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Hand- werks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten ein- gesetzt wird.

5. Vor Inbetriebnahme

Bild 2: Die Schlauchtrommel kann sowohl an der Öse (5) aufgehängt werden, als auch mit dem Montagewinkel (4) an ei- ner Wand oder Decke befestigt werden.

Anschluss Schlauch (1) zum Anschluss am Kom- pressor. Schlauch (2) zum Anschluss am Druck- luftwerkzeug. Abrollen Den Schlauch (2) in der gewünsch- ten Länge aus der Schlauchtrommel (3) herausziehen. Die Arretierung der Schlauchlänge wird automatisch akti- viert, wenn Sie den Schlauch (2) beim knarrenden Geräusch loslassen. Aufrollen Die Arretierung kann durch einen kur- zen Zug am Schlauch (2) gelöst wer- den. Anschließend den Schlauch (2) gleichmäßig in die Schlauchtrommel zurückführen. Achtung! Die Arretierung erzeugt beim Auf- und Abrollen ein karrendes Ge- räusch. TCST_10_EX_NL_BE_SPK7.indb 6TCST_10_EX_NL_BE_SPK7.indb 6 02.03.15 09:4102.03.15 09:41D

7. Reinigung, Wartung und

Ersatzteilbestellung Warnung! Trennen Sie das Gerät vom Druckluft- netz, bevor Sie Wartungs- und Reini- gungsarbeiten durchführen. Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie mög- lich. Reiben Sie das Gerät mit ei- nem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reini- gen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Wartung Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten fol- gende Angaben gemacht werden:

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteil-Nummer des erforderli- chen Ersatzteils Aktuelle Preise und Infos fi nden Sie un- ter www.isc-gmbh.info

Lagern Sie das Gerät und dessen Zu- behör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertem- peratur liegt zwischen 5 und 30 ˚C.

Wiederverwertung Das Gerät befi ndet sich in einer Ver- packung um Transportschäden zu ver- hindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunst- stoff e. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeinde- verwaltung nach! TCST_10_EX_NL_BE_SPK7.indb 7TCST_10_EX_NL_BE_SPK7.indb 7 02.03.15 09:4102.03.15 09:41D

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpa- pieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten TCST_10_EX_NL_BE_SPK7.indb 8TCST_10_EX_NL_BE_SPK7.indb 8 02.03.15 09:4102.03.15 09:41D

Wir gewähren Ihnen Garantie gemäß nach ste hen den Bedingungen. Die Garan- tiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktions fehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zu rückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Während der Garantiezeit haben Sie die Möglichkeit sich mit dem Service- büro in Verbindung zu setzen, um eine kostenlose Abholung zu generieren. Nach Ablauf der Garantiezeit besteht die Möglichkeit sich mit dem Servi- cebüro in Verbindung zu setzen, um eine kostengünstige Reparatur/Aus- tausch zu vereinbaren. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Ausschluss: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indi- rekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht er neuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an: Service Aldi Voor de Blanken 21 NL-7963 RP Ruinen Tel. nederlandstalig: [phone] Tel. francophone: [phone] (+32) (0)78 054014 [e-mail] TCST_10_EX_NL_BE_SPK7.indb 9TCST_10_EX_NL_BE_SPK7.indb 9 02.03.15 09:4102.03.15 09:41F
